Кабеленесущие системы и лотки PULTRA

Каталог: лестничные, модульные и фиксированные лотки, опоры и соединители

Лестничные кабельные лотки — обеспечивают высокую прочность, отличную естественную вентиляцию кабелей, удобную укладку и крепление кабелей, простой доступ для инспекции и  обслуживания.

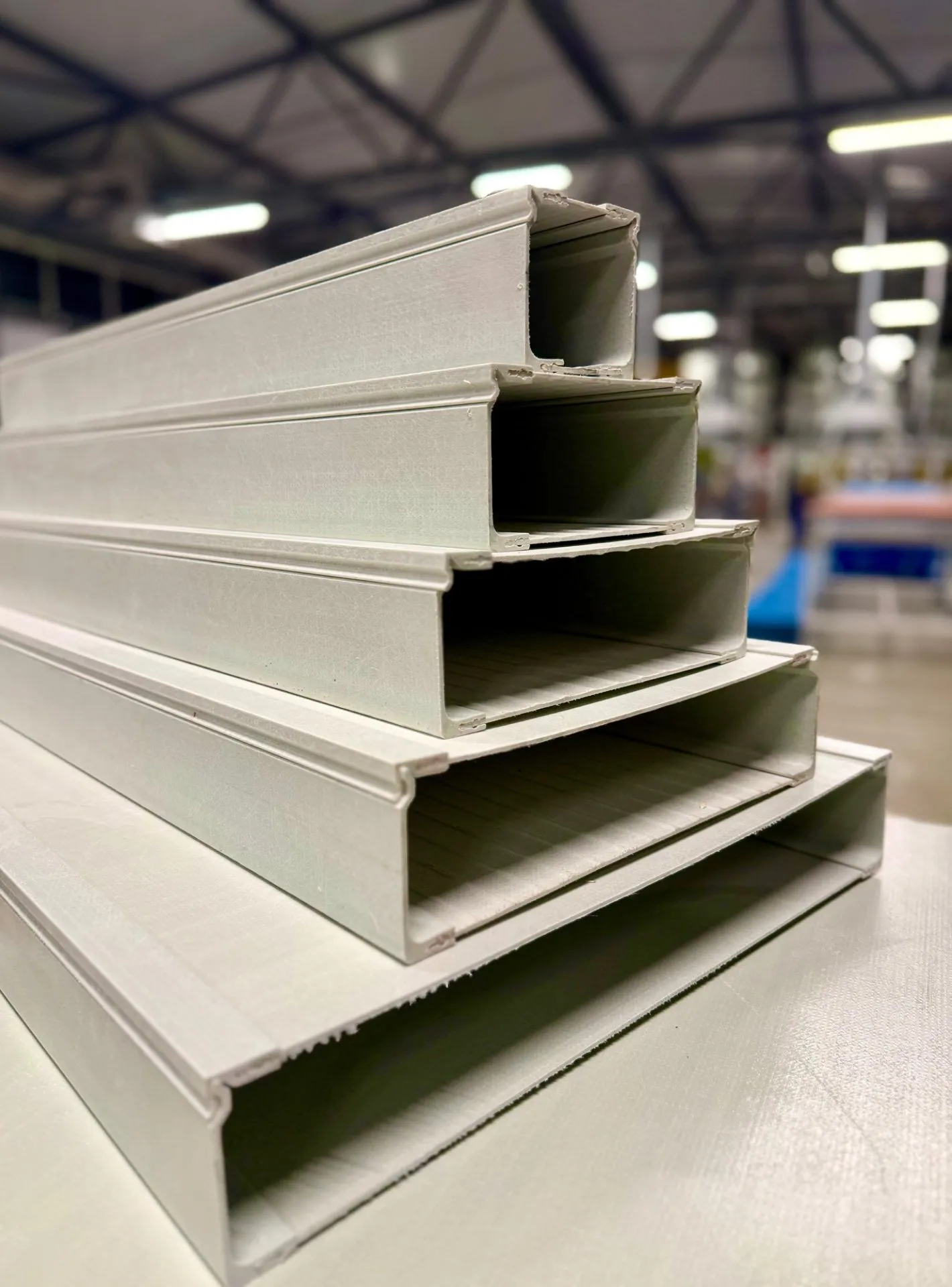

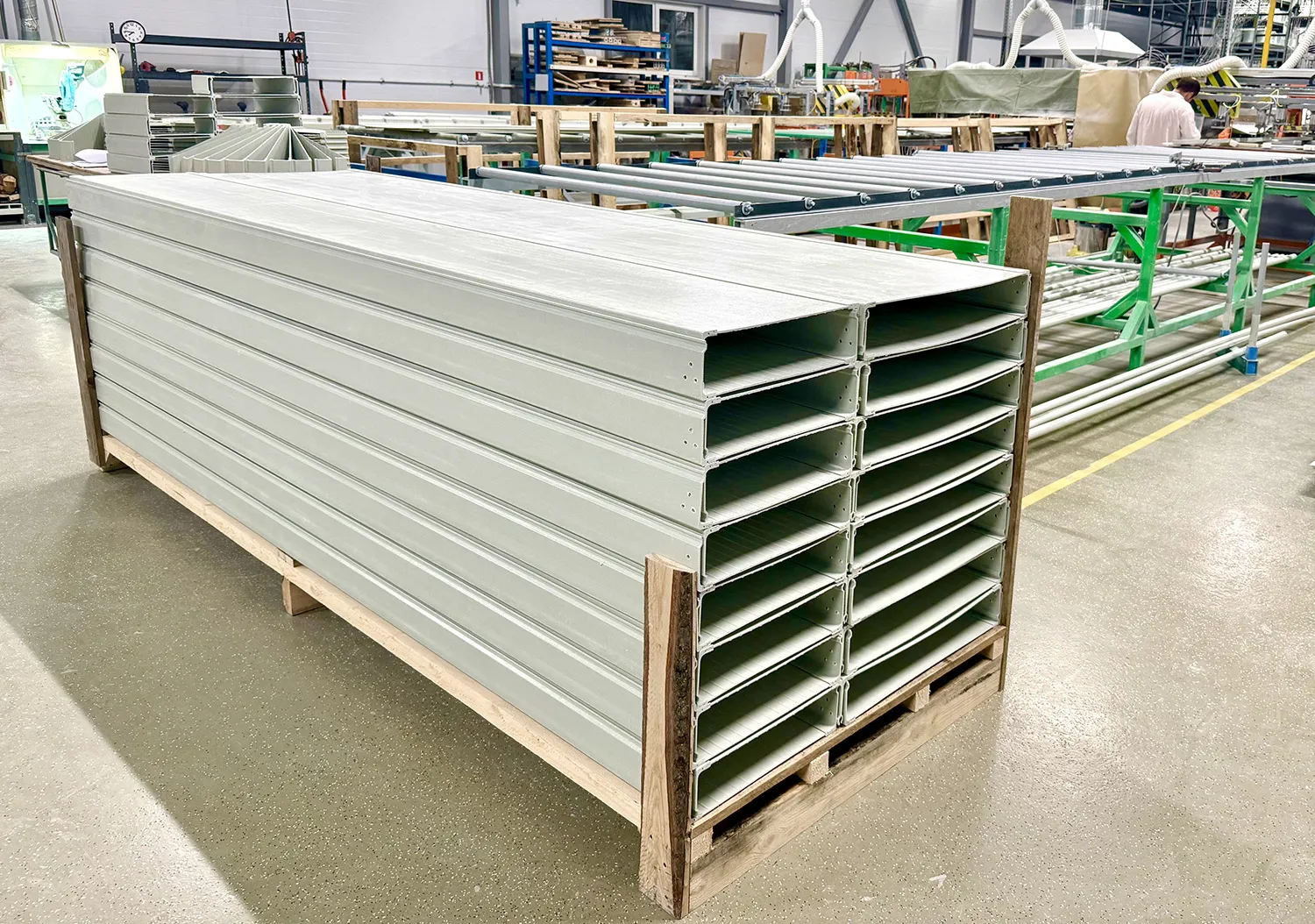

Сплошные кабельные лотки — обеспечивают максимальную защиту кабелей от внешних воздействий, быстрый монтаж трасс сложной формы, крышки/перегородки для разделения линий.  При необходимости могут обеспечивать экранирование кабельных трасс от электромагнитного излучения.

Перфорированные кабельные лотки — сочетают преимущества других типов лотков — обеспечивают максимальную защиту кабелей от внешних воздействий, возможность для разделения линий и при этом обеспечивают достаточный уровень вентиляции для предотвращения перегрева кабелей.

Опоры, кронштейны, консоли — стеновые, потолочные, подэстакадные, с регулировкой высоты/вылета.

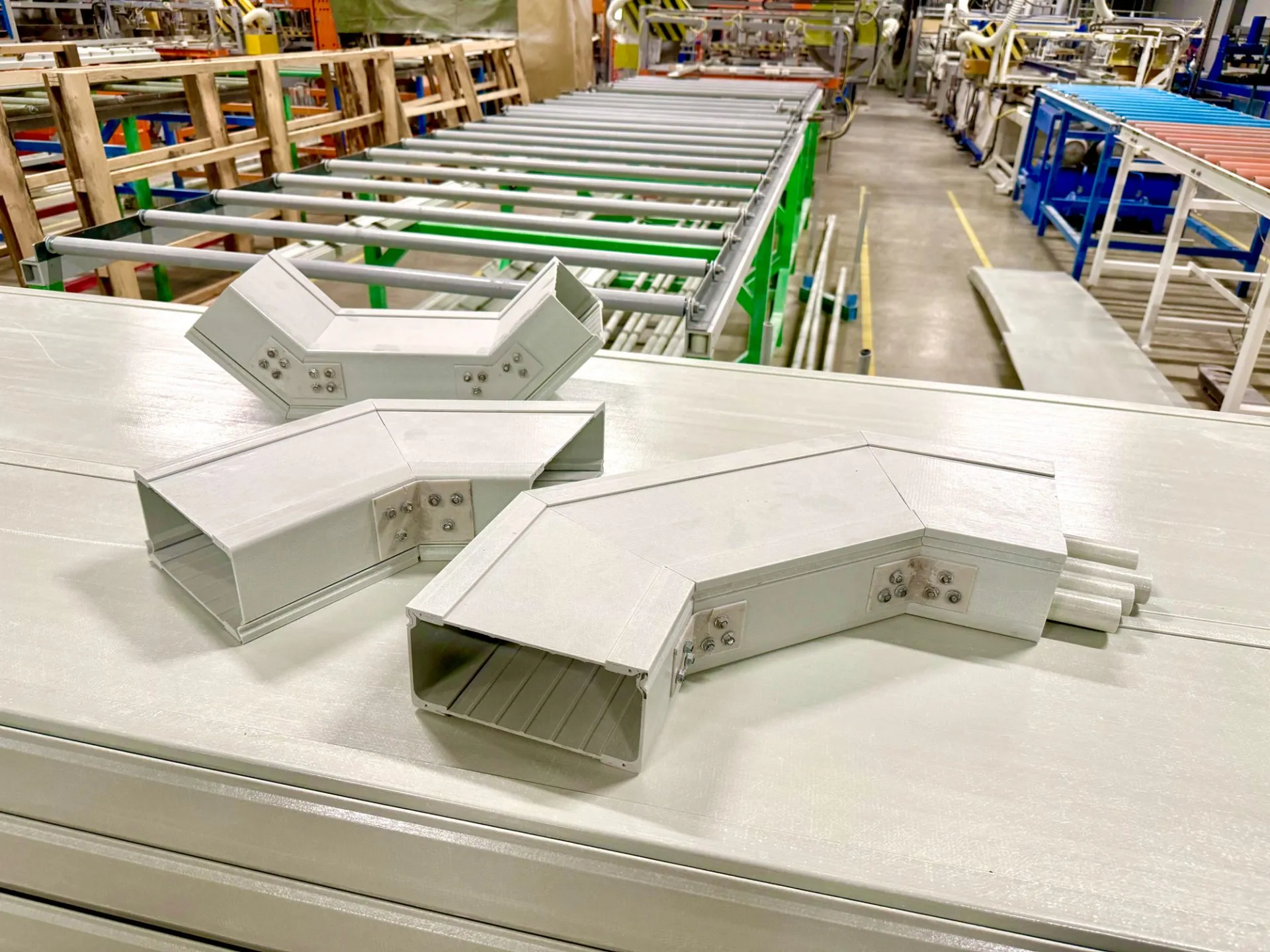

Соединительные элементы — прямые и угловые соединители, вертикальные и горизонтальные повороты различных конфигураций, переходные элементы для коммутации разных типоразмеров лотков, крепёж и зажимы, комплектация трассы.
Аксессуары — крышки, перегородки, заглушки, кабельные разделители, вводы, заземляющие элементы

Кабеленесущие лотки — когда уместны

Композитные кабеленесущие лотки используют для пыле- и влагозащиты, скрытой прокладки, защиты от механических воздействий кабельных линий  в средах с повышенной коррозионной активностью, повышенной влажностью а так же в тех случаях, где не допускается применение металлических конструкций.

Нагрузки и пролёты: подбор по массе кабеля и шагу подвесов

Подбор выполняют по массе жгутов кабелей, безопасной рабочей нагрузке допустимому прогибу секции в зависимости от шага  расположения подвесов/консолей:

• Масса кабеля и навесного оборудования задаёт расчётную нагрузку на метр кабеленесущей системы.


• Шаг опор определяют так, чтобы при рабочей нагрузке прогиб не превышал проектного ориентира (не более L/100 или 2L/100 для консолей).


• Среда эксплуатации (повышенная влажность, УФ-излучение, воздействие реагентов или коррозионных веществ) влияет на выбор исполнения материала и технологии изготовления.


Температурные удлинения и компенсация

Для протяжённых трасс предусматривают монтажные зазоры, скользящие опоры/компенсационные соединители. Узлы фиксированных точек размещают с учётом температурного поля здания или эстакады.

Локальная прочность узлов крепления

В местах точечных нагрузок и подвески оборудования применяют усиливающие пластины/широкие шайбы, контролируют отступы от кромок и моменты затяжки болтовых соединений.

Огнестойкость и безопасность кабельных трасс

Реакция на огонь и самозатухание композитные лотки и элементы кабеленесущих систем должны соответствовать проектным требованиям по пожарной безопасности. В качестве основных требований к данным конструкциям обычно предъявляется соответствие требованиям по группе горючести Г1 или параметру ПВ0
Разделение линий. Силовые и слаботочные цепи разводят перегородками и используют экранирующие элементы при необходимости.
Электробезопасность. Композит — диэлектрик; при наличии требований по уравниванию потенциалов проектируется отдельная шина, прокладываемая в составе трассы.

Организация вводов и проходов через конструкции

Вводы в короба/лотки и проходы через ограждающие конструкции уплотняют совместимыми материалами; при необходимости в местах прохода через конструкции выполняется установка противопожарных муфт, перегородок или других конструкций, препятствующих распространению огня.

Материалы: смолы ISO и ORTHO, химстойкость и климатическая долговечность

• ISO (изофталевая смола) — повышенная стойкость к влаге/реагентам/соляному туману, лучшая климатическая долговечность на открытом воздухе и прибрежных объектах.


• ORTHO (ортофталевая смола) — базовое исполнение для нормальных условий без длительного контакта с агрессивными средами.


Совместимость покрытий и герметиков

Покрытия, уплотнители и герметики выбирают в соответствии с применяемым при изготовлении полимерным связующим (смолой) и средой эксплуатации; запрещено комбинировать несовместимые системы в одном узле.

Преимущества и сравнение с металлическими системами

• Малая масса лотков снижает требования к опорам и ускоряет монтаж.


• Коррозионная и химическая стойкость — отсутствие ржавления и регламентной окраски; устойчивость к соляному туману и реагентам.


• Диэлектрика и немагнитность — снижение риска блуждающих токов и наводок.


• Монтаж без огневых работ — резка/сверление на объекте, быстрая замена секций.


• Низкие расходы жизненного цикла — минимальное обслуживание и длительный ресурс по сравнению с оцинкованной сталью и алюминием.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Монтаж и аксессуары: соединители, консоли.

Соединители и крепёж. Соединительные пластины выполнены из того же материала, что и сами лотки, в комплектации лотков и кабеленесущих систем применяется исключительно нержавеющий крепёж с контролем момента затяжки;

Консоли и стойки. Регулируемые консоли для стен/перекрытий/ферм; стойки на площадках и эстакадах; допускается комбинирование с композитными профилями каркасов (уголок, швеллер, двутавр).
Крышки, перегородки, уплотнители. Формируют требуемый класс защиты, разделяют силовые/слаботочные линии, стабилизируют температурный режим в лотке.

Типовые узлы трассы

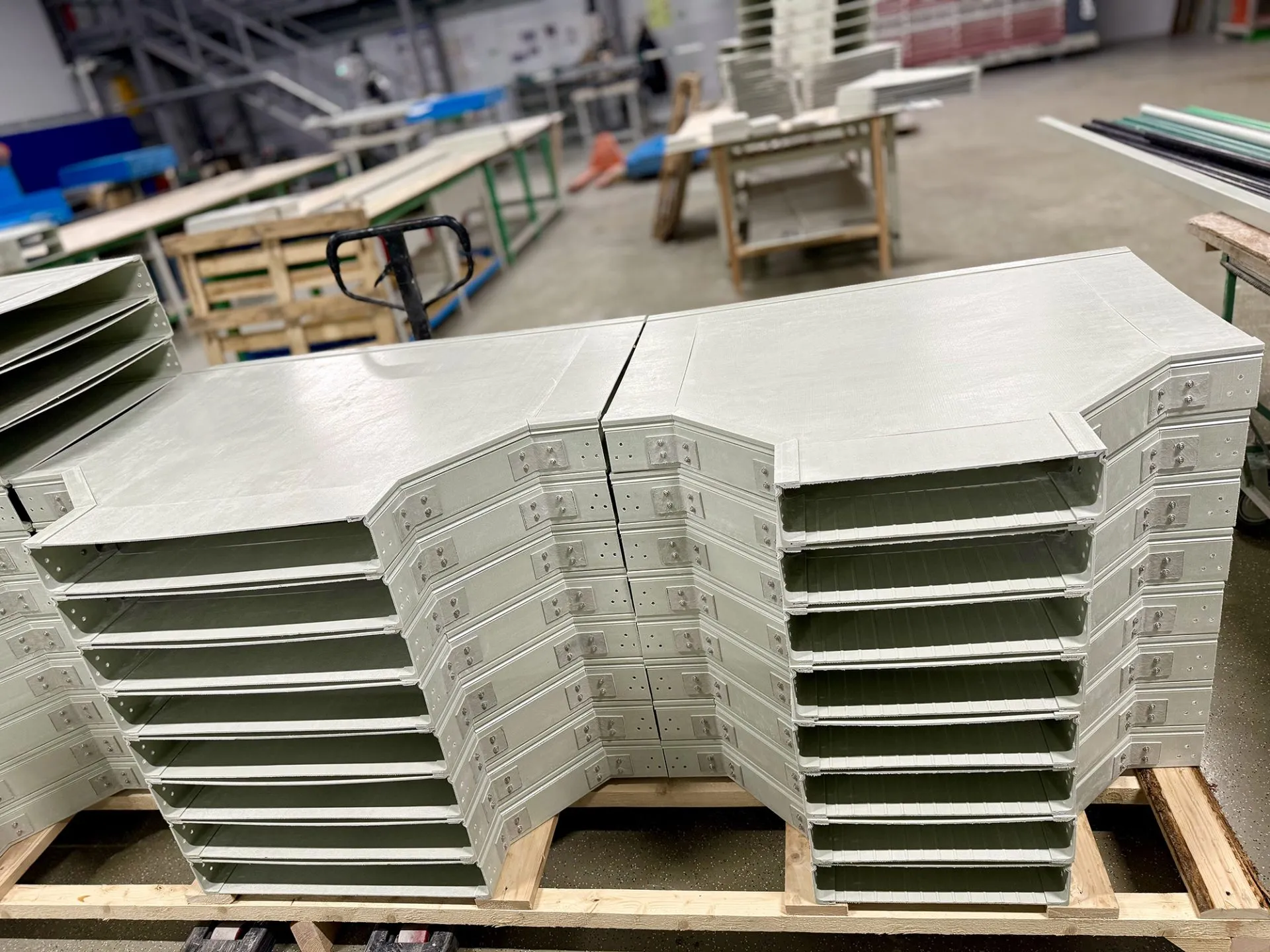

Горизонтальные и вертикальные повороты, тройники равнопроходные и неравнопроходные, переходные соединители — применяются штатные элементы из ассортимента, что позволяет скомплектовать конструкцию для кабельной трассы любой степени сложности.

Стыковка с настилами и ограждениями

При пересечении композитных настилов и композитных ограждений используют прижимные планки и изолирующие прокладки, чтобы исключить контактную коррозию металлических узлов.

Логистика, маркировка поставки, раскрой «в размер»

Поставки формируются комплектно: лотки, опоры/консоли, соединители, крышки и аксессуары маркируются по схеме трассы (при наличии). Ярлыки грузовых мест содержат тип/ширину, партию и схему строповки. Для больших объектов на упаковке наносится транспортная маркировка под очередность монтажа.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
