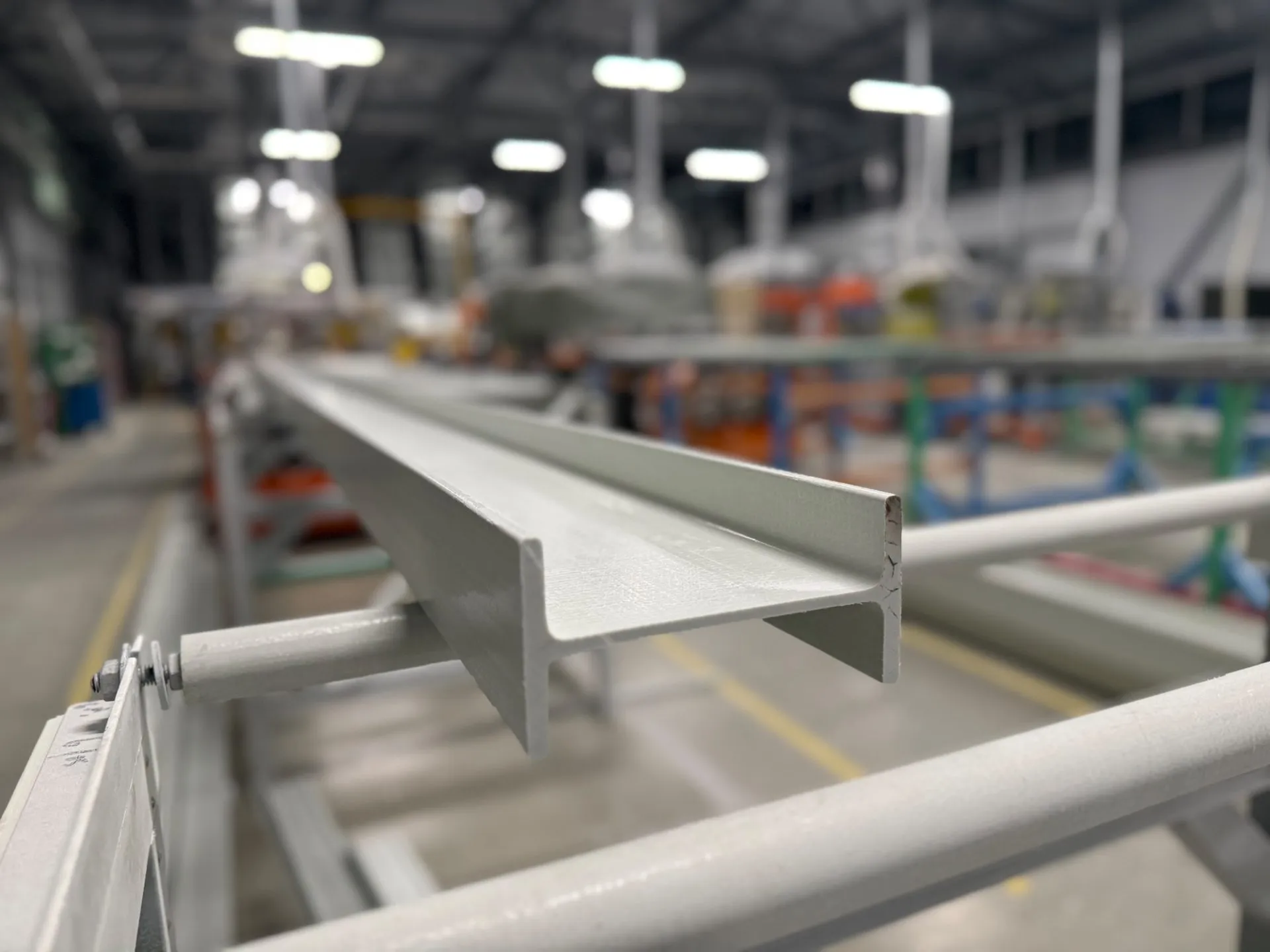

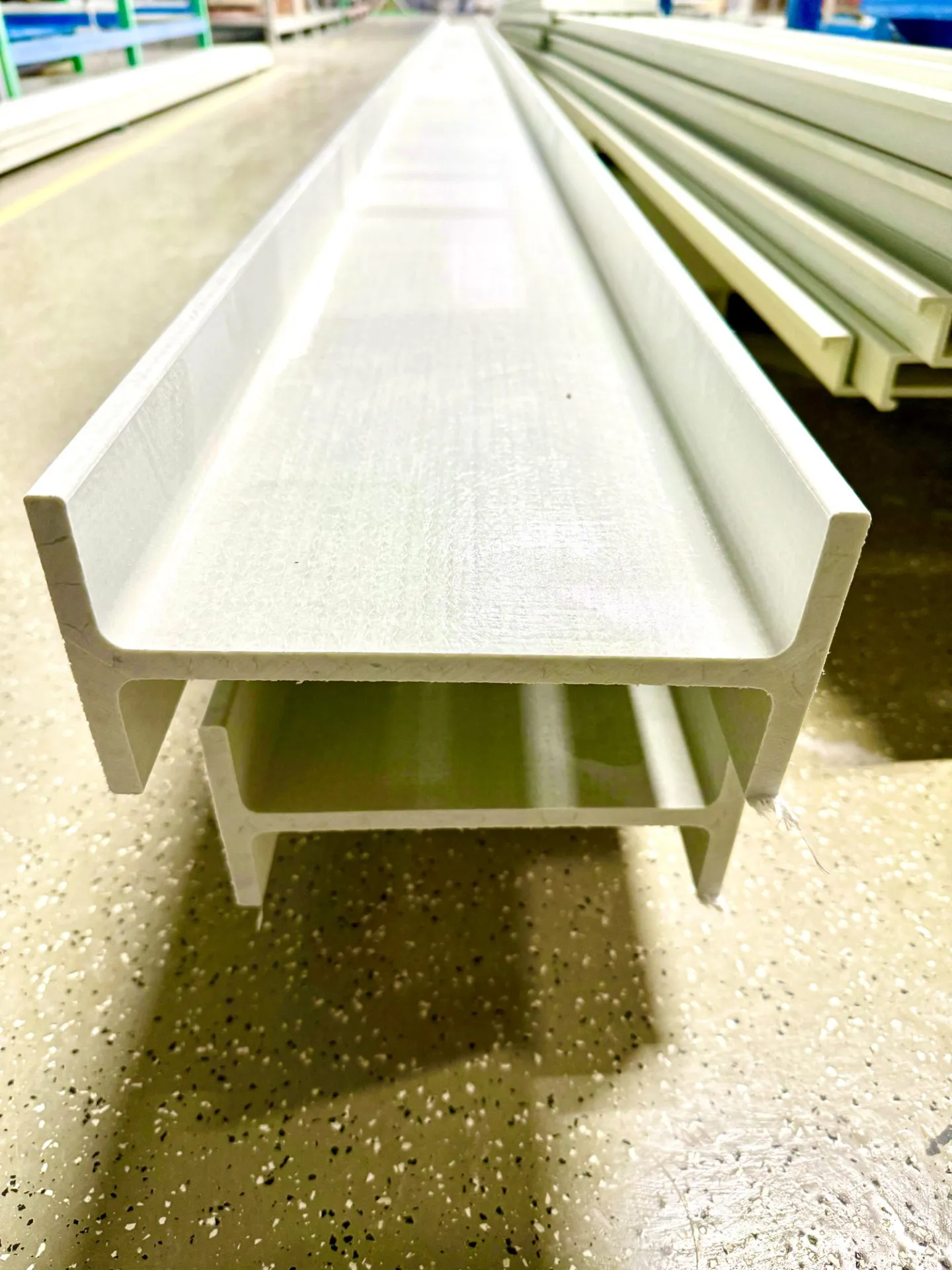

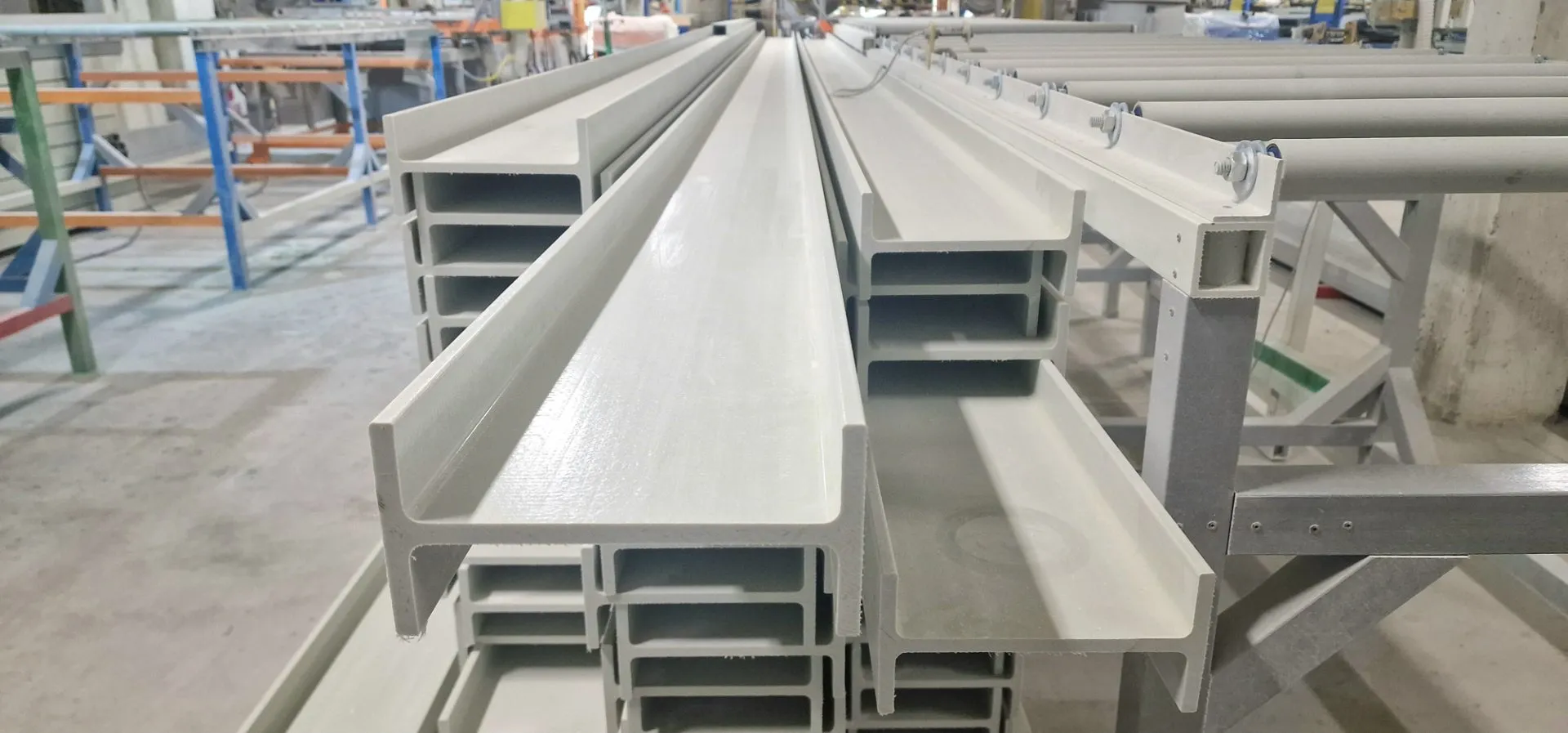

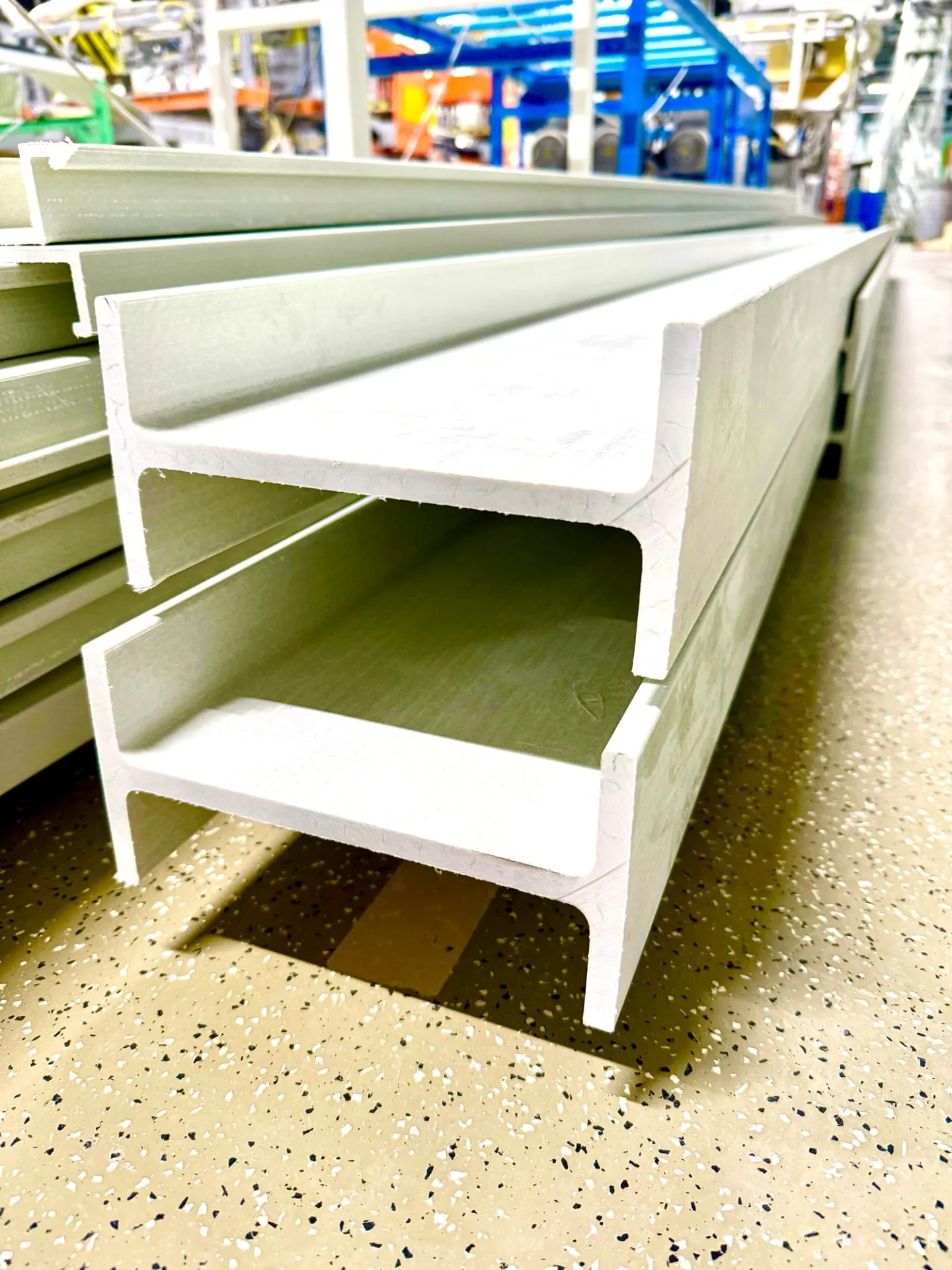

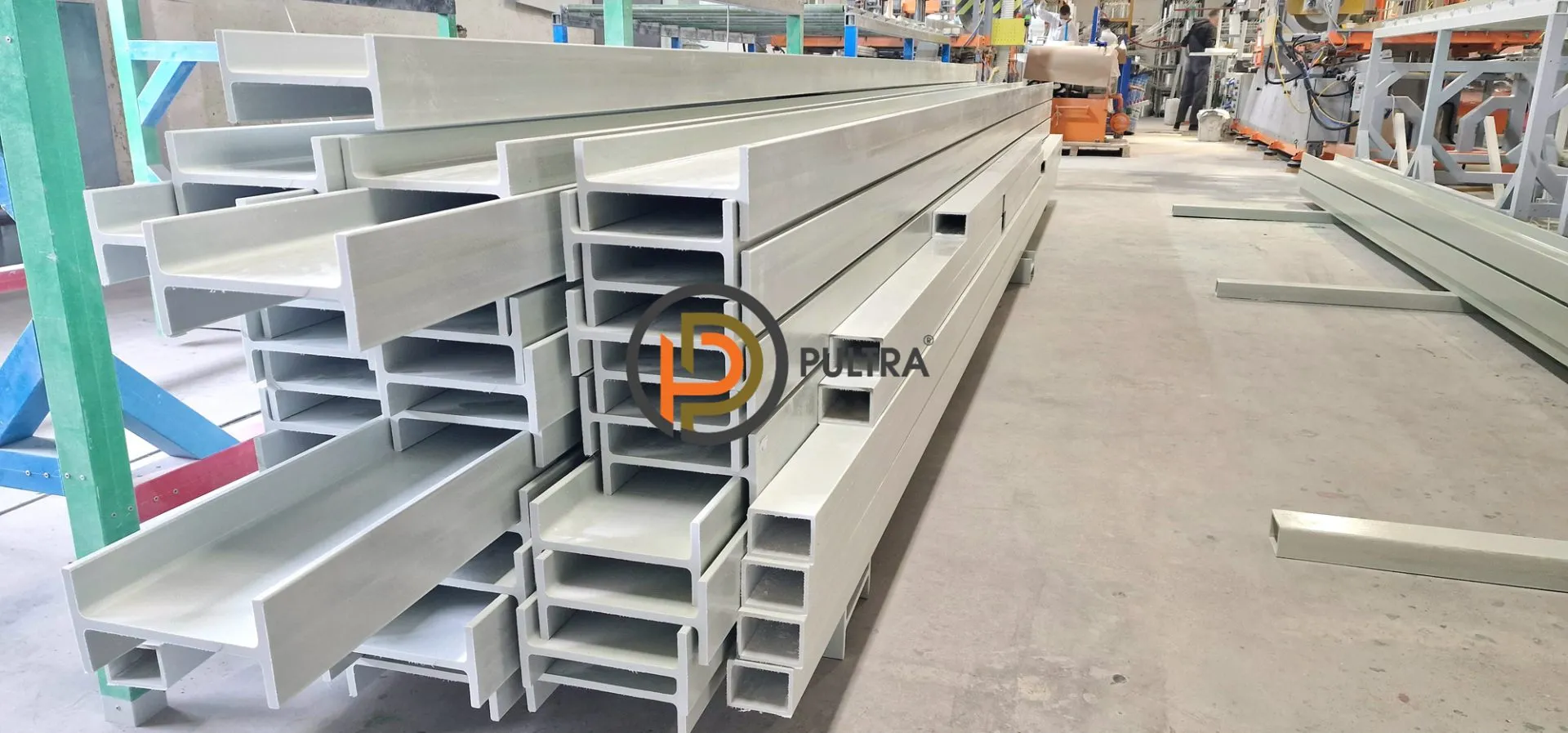

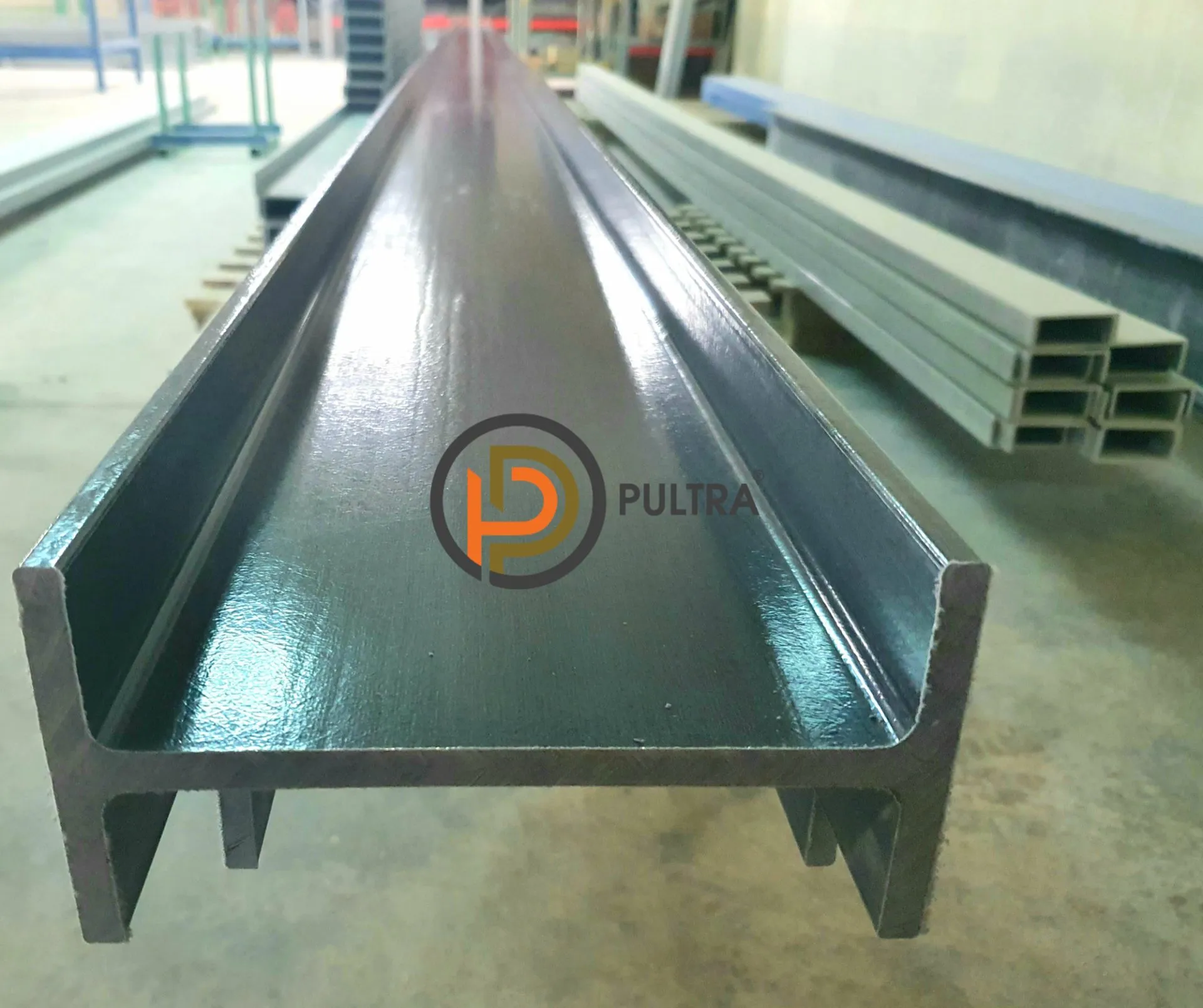

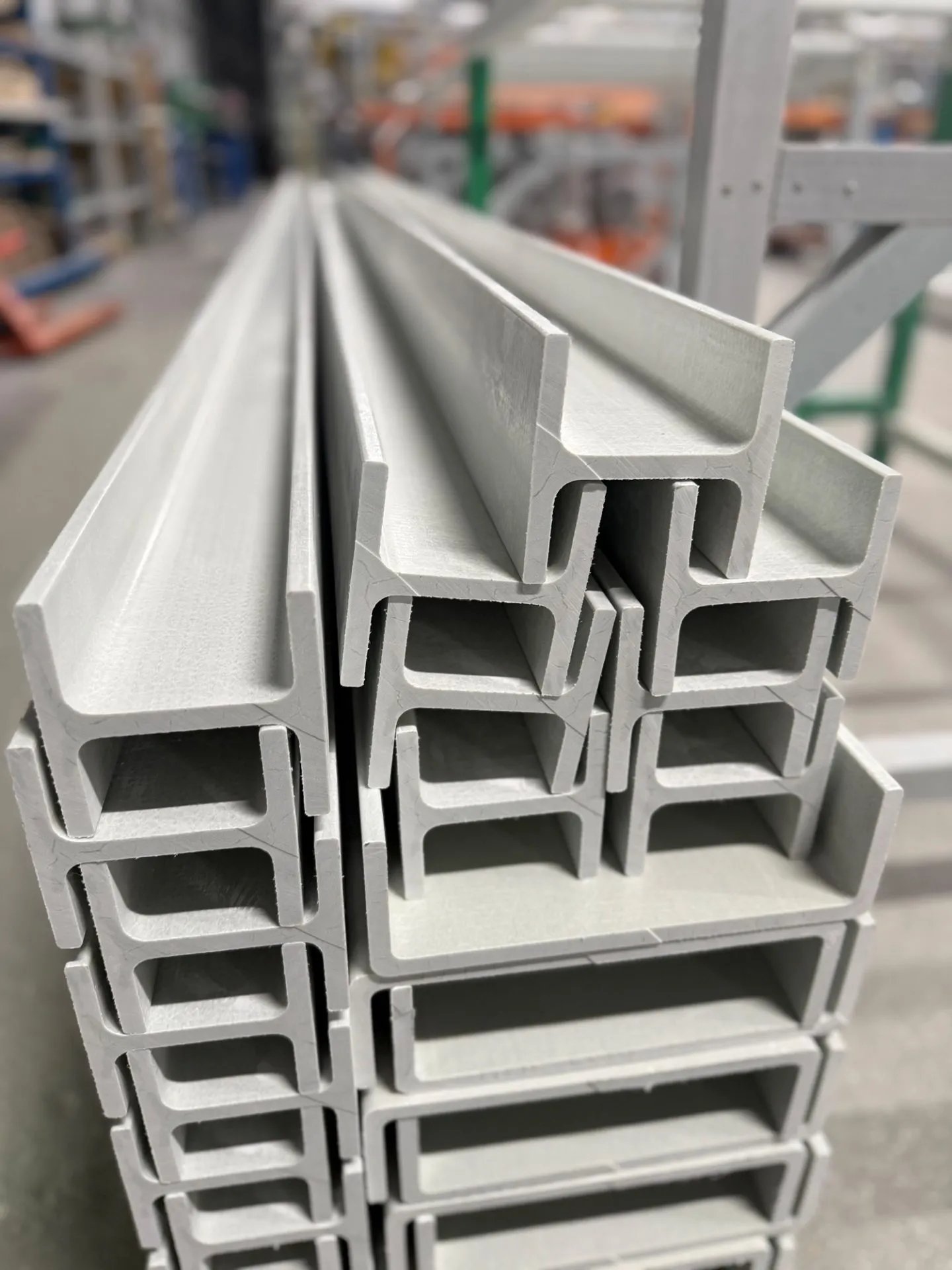

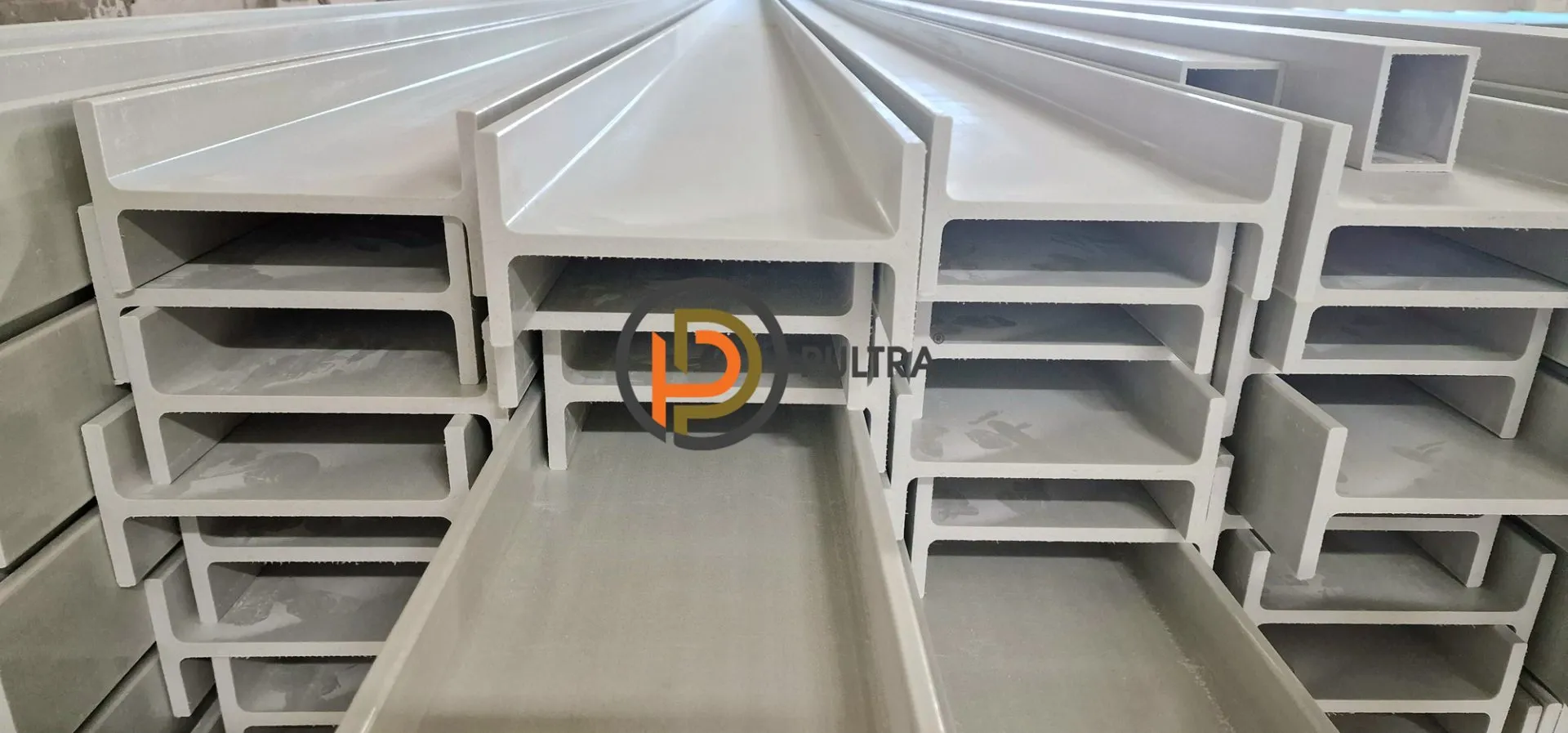

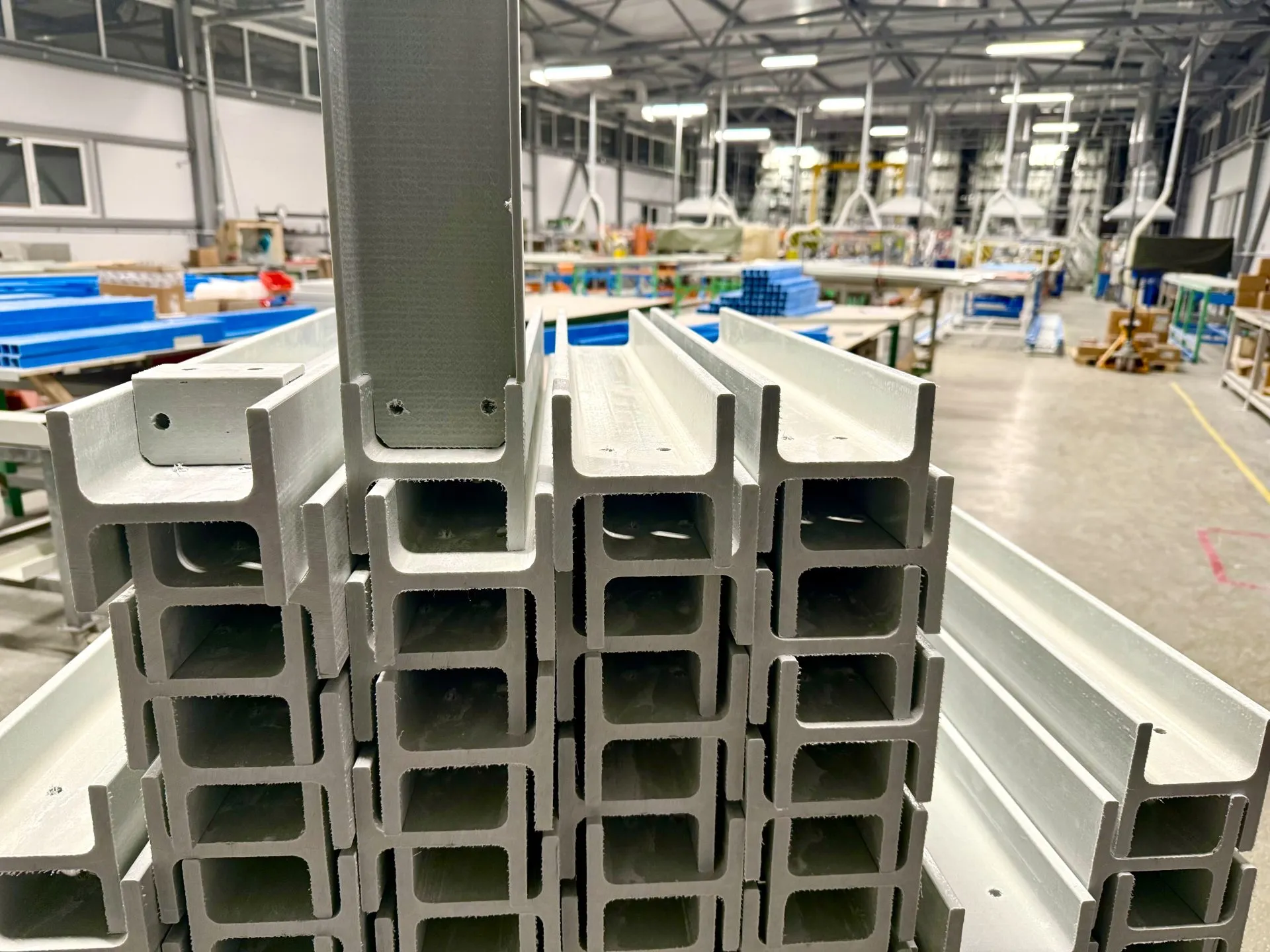

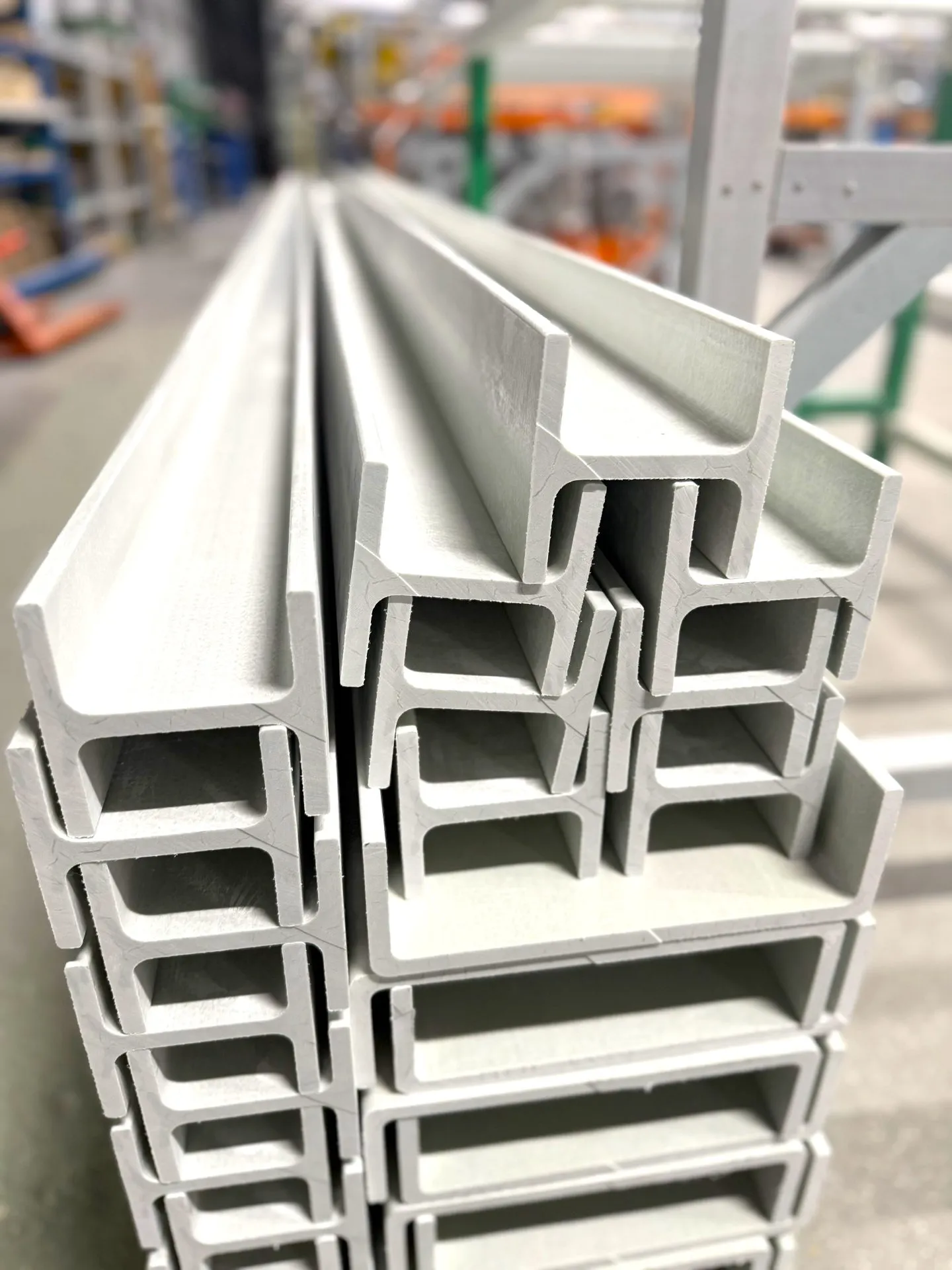

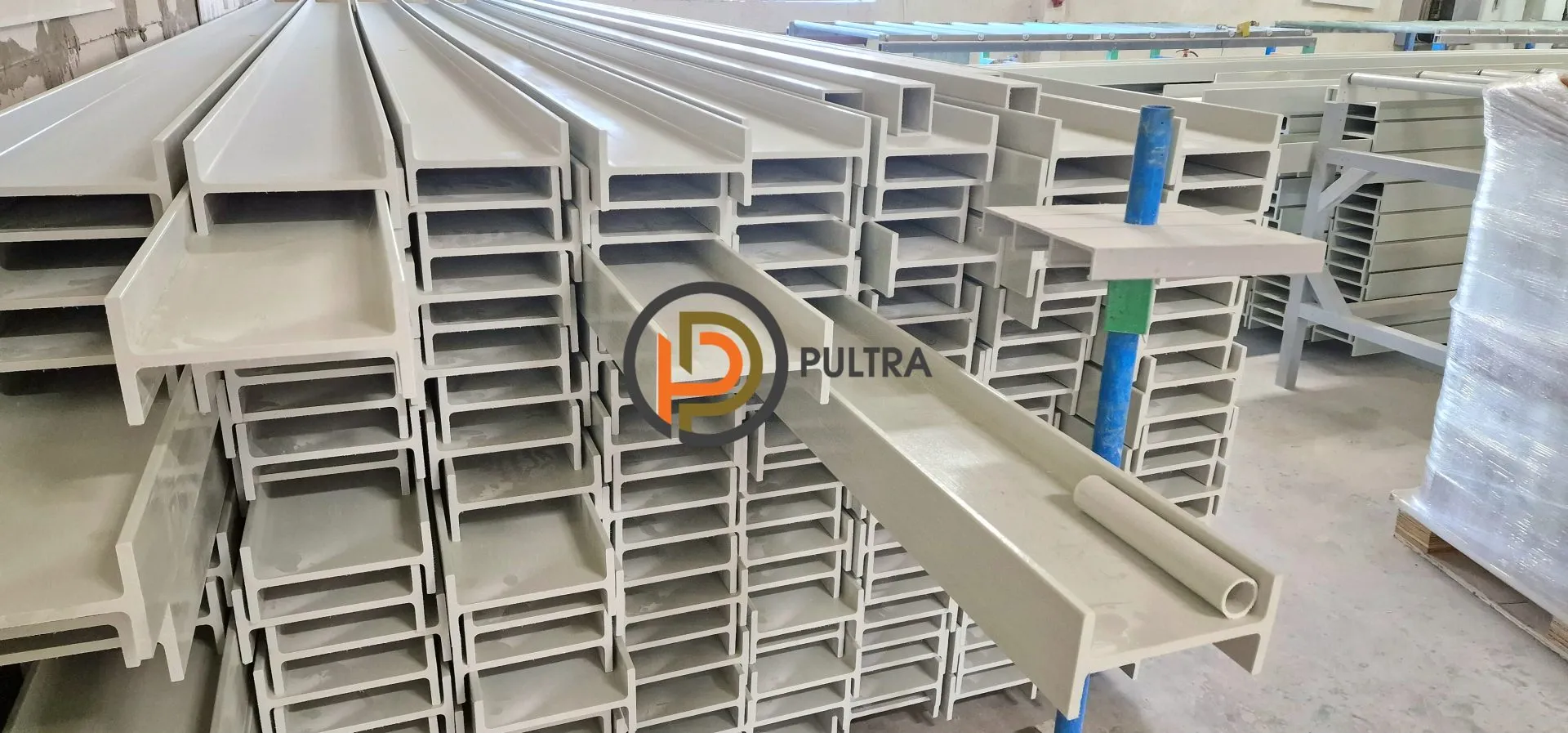

Двутавр композитный стеклопластиковый PULTRA

Где применяется и какие задачи позволяет решать

Композитные двутавры применяется там, где «классический» металл не может работать в силу подверженности  влияния на него экстремальных условий (воздействие химических, агрессивных компонентов и составов), что приводит к его разрушению и (или) потере своих изначальных характеристик, там где важен вес каждого элемента в конструкции и масса в целом, стойкость к агрессивным средам и при этом прочность.

— Прогоны и перекрытия платформ, галерей, мостиков обслуживания: составные композитные элементы имеют меньший вес, что упрощает подачу на высоту и позволяет осуществлять монтаж без тяжёлой техники.
— Эстакады, технологические настилы в водоочистке и водоподготовке, градирни, гальванические цеха, химические производства, объекты с агрессивными средами.
— Прибрежные и портовые объекты: соляной туман, брызги, конденсат —  возможность эксплуатации конструкций без коррозии, ржавых подтёков и отслаивающейся краски.
— Энергетика и сфера телекоммуникаций: диэлектрические свойства, радиопрозрачность,  отсутствие блуждающих токов наведенных напряжений.
— Городская среда и ЖКХ: каркасы конструкций, переходов, смотровых зон, где важны эстетический внешний вид и низкие эксплуатационные затраты.

Готовы обсудить ваш проект? Отправьте запрос на почту — разработаем или адаптируем имеющийся проект, выполненный в металле,  подберём характеристики и сечение профиля под условия среды эксплуатации и нагрузки.

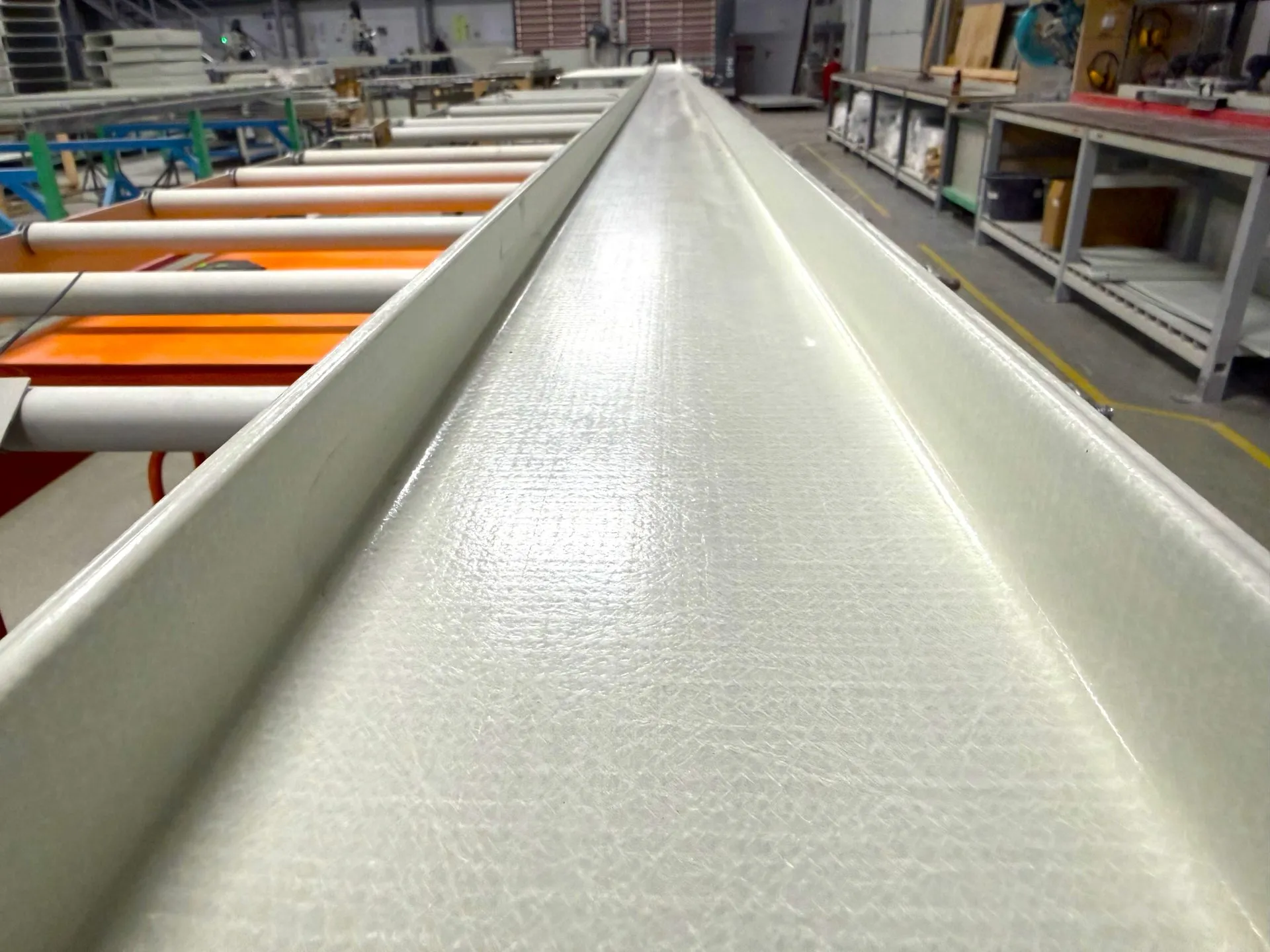

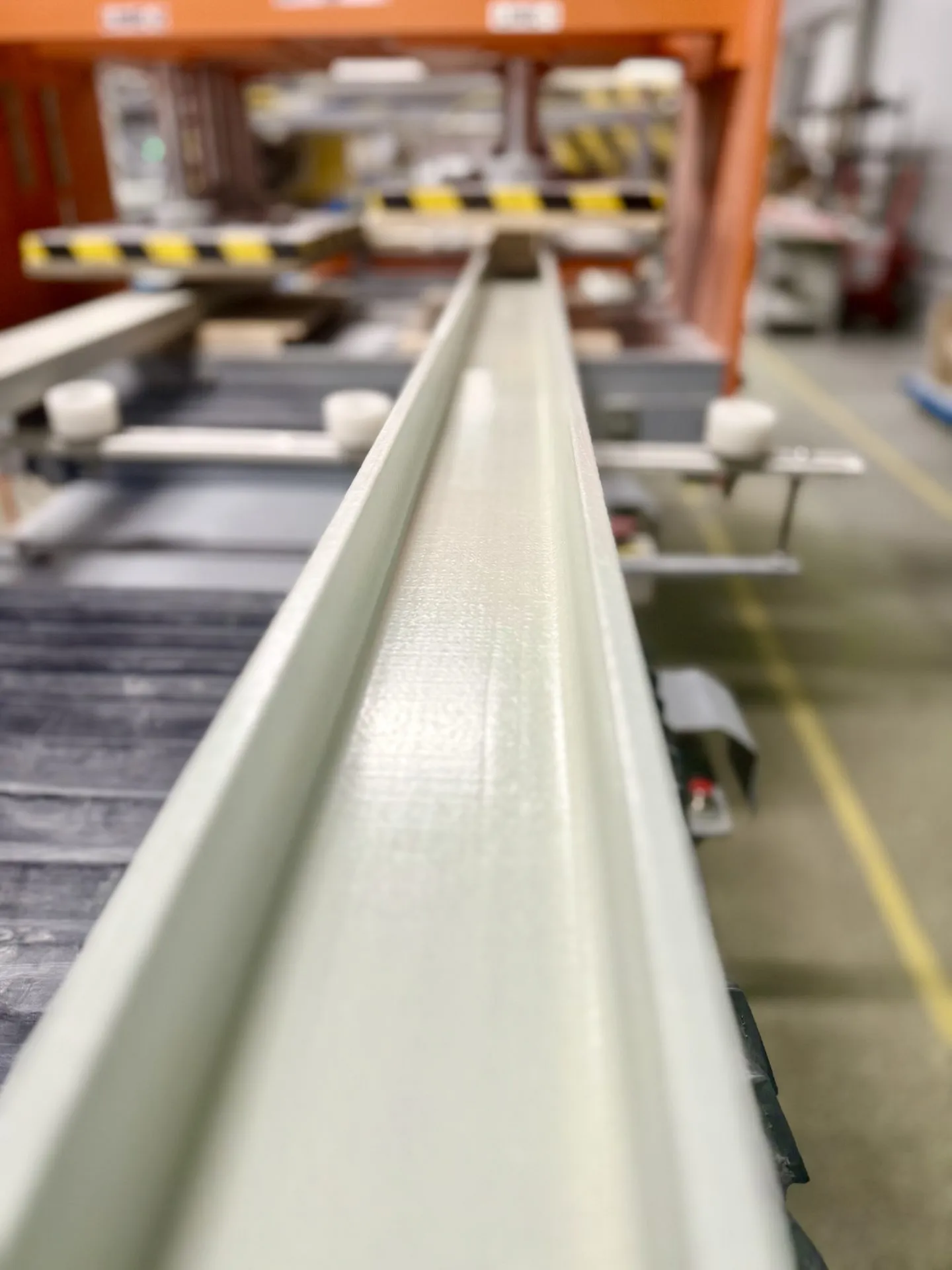

Как устроен пултрузионный двутавр

Продольно ориентированные волокна в сечении работают на восприятие нагрузок (формируют жёсткость по главной оси Ix), смола связывает волокна и формирует сечение профиля, обеспечивает химстойкость и температурный режим эксплуатации. В зависимости от задач и необходимых специальных свойств готового профиля, используются определенные функциональные добавки и дополнительные компоненты

Характеристики, влияющие на выбор

Типоразмеры и погонаж

В нашем ассортименте есть несколько типоразмеров двутавра с различным сочетанием размеров и толщины стенки и полок. Стандартная длина профиля — 6 м, но возможно изготовление профиля другой длины по предварительному согласованию. Для длинных пролётов увеличение высоты стенки двутавра эффективнее увеличения толщины полок, так как это приводит к уменьшению прогиба при сопоставимой массе профиля .

Масса профиля, жёсткость и среда эксплуатации

Композит в 4 раза легче стали; это упрощает транспортировку и часто снимает необходимость в кране большой грузоподьемности для перегрузки и монтажа. Модуль упругости композитного профиля ниже чем у стального, вследствие этого прочностной  расчёт конструкции чаще упирается в прогиб, а не в прочность элементов, поэтому необходим подбор сечения профиля, высоту, шаг опор и схемой опорной конструкции. Рабочий температурный диапазон, огнестойкость, химическая стойкость конструкции уточняется для конкретного проекта и требует подбора материалов для изготовления профиля.

Нужна консультация инженера и КП сегодня? Оставьте заявку — сформируем спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества композитных двутавров

— Скорость монтажа. Лёгкий профиль перемещается вручную или средствами малой механизации; монтаж —  без сварки, огневых работ и применения сложного оборудования
— Низкая стоимость жизненного цикла. Нет периодической антикоррозионной обработки и покраски, нет ржавых подтёков, меньше затрат на обслуживание
— Диэлектрические свойства. Профиль и конструкции являются нетокопроводящими без применения дополнительных изолирующих вставок. Отсутствуют риски блуждающих токов и наведенных напряжений
— Широкие возможности для проектирования. Жёсткость на изгиб добирается высотой/шагом опор; узлы соединений реализуются стандартными способами — болтовыми/заклёпочными/клеевыми соединениями; конструктив легко согласуется с композитными настилами и ограждениями
— Лаконичная эстетика. Ровная геометрия, обширная цветовая палитра и аккуратный внешний вид в любых видах конструкций для применения внутри помещений и на улице

Сравнение материалов

В условиях эксплуатации в условиях воздействия влаги, солей и химии композитный двутавр предсказуемо выигрывает по стоимости жизненного цикла, даже если «цена за метр» выше.

Монтаж: приёмы и частые ошибки

Резка — диски по композиту/камню, обязательное пылеудаление, СИЗ органов зрения и дыхания;

Сверление — острозаточенной оснасткой по металлу, без удара; поперёк волокон — с пониженной подачей или алмазные/твердосплавные сверла/коронки

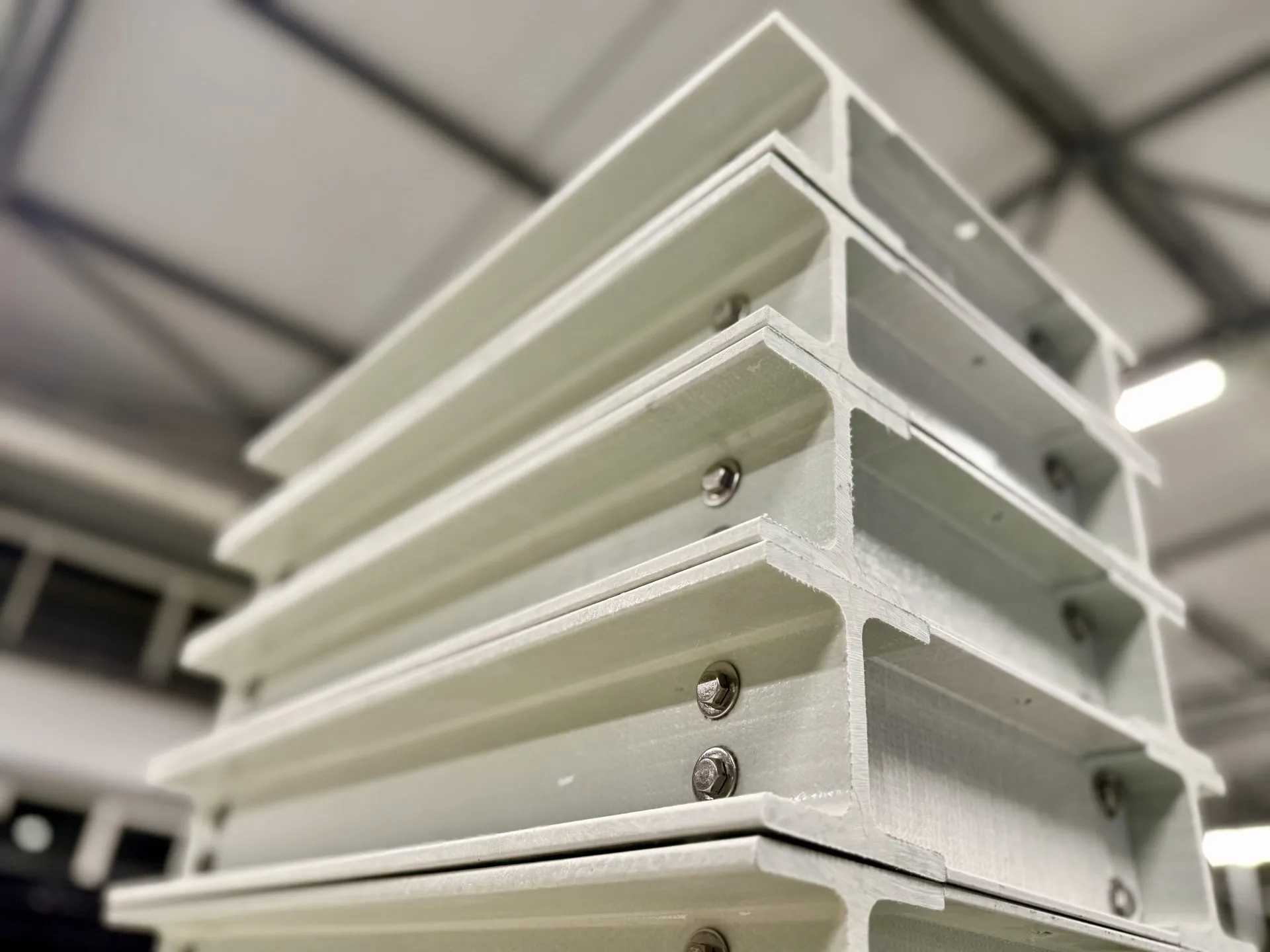

Болтовые/заклёпочные узлы — с шайбами и закладными элементами; обязательный контроль момента затяжки болтов. При разработке узлов крепления необходимо размещать отверстия на расстоянии от края/кромки профиля ≥2–3 диаметров отверстия. Клеевые соединения — применяются в основном на вспомогательных и декоративных элементах в узлах с небольшой нагрузкой

Типичные ошибки: монтировать «как сталь» (перетяжка болтов, малые отступы), экономия на толщине в нагруженном узле, отверстия большой группой на малой площади. Цена таких ошибок высока — проще не допускать их при работе с композитом.

Сроки, логистика и упаковка

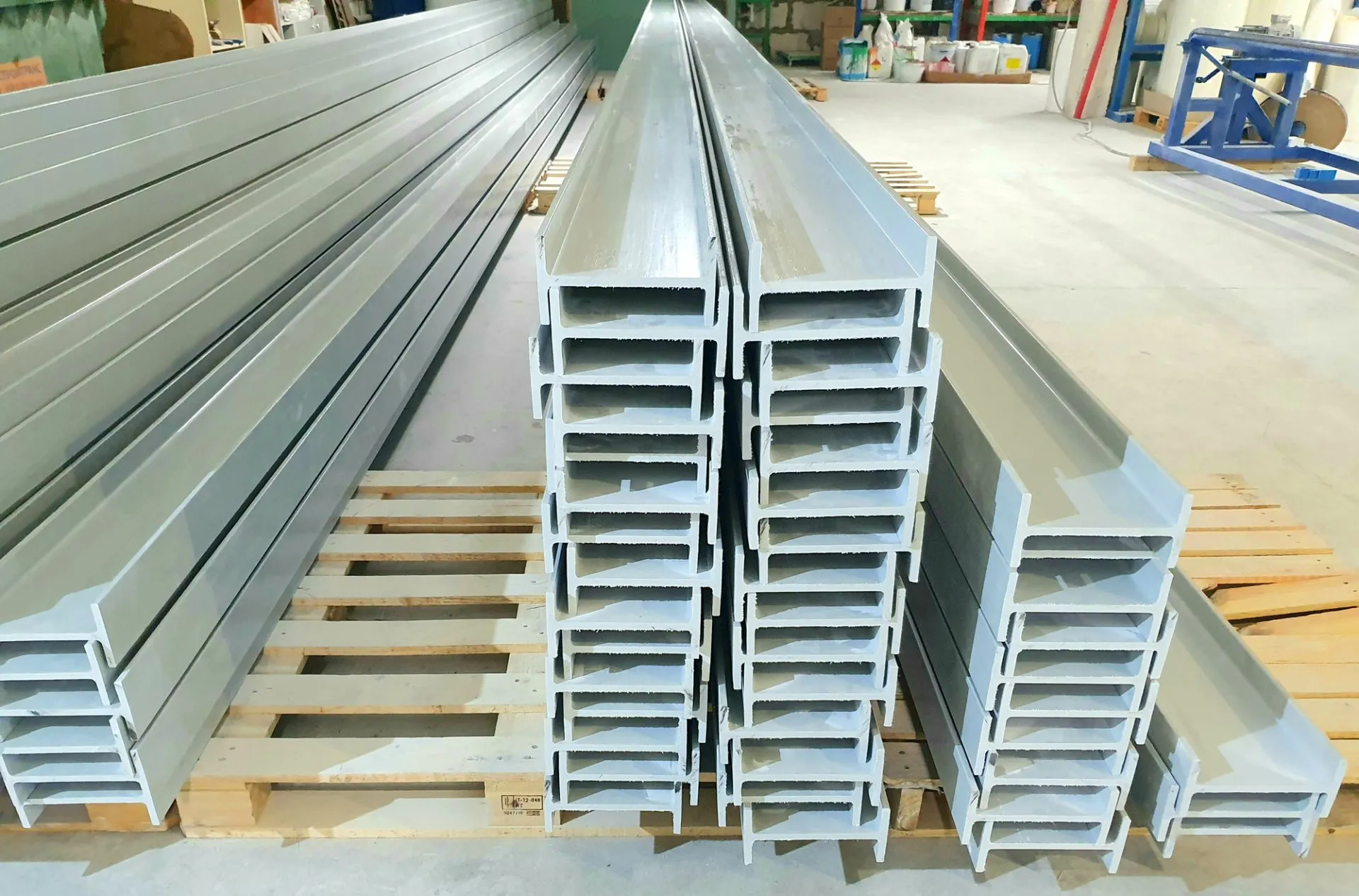

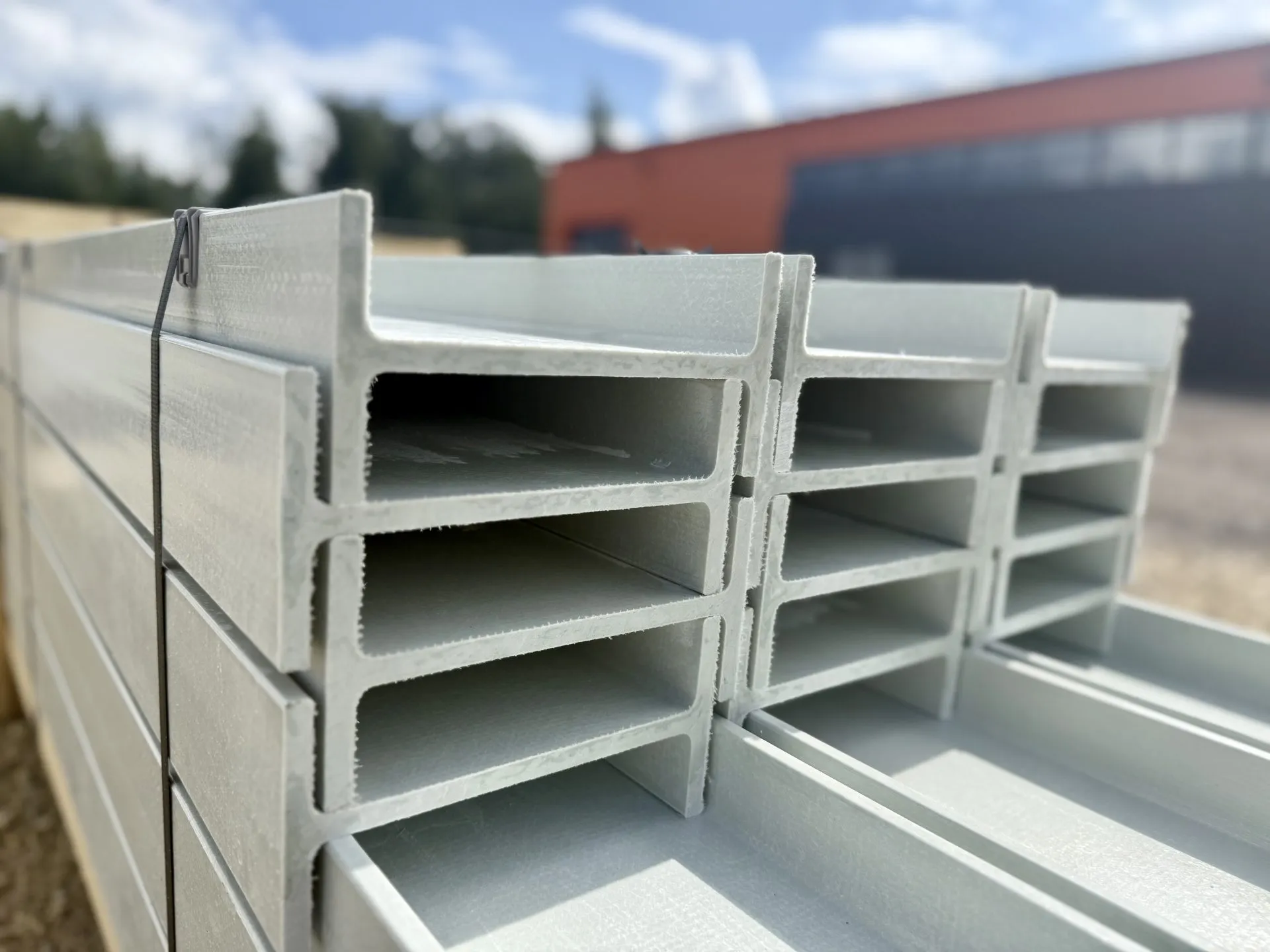

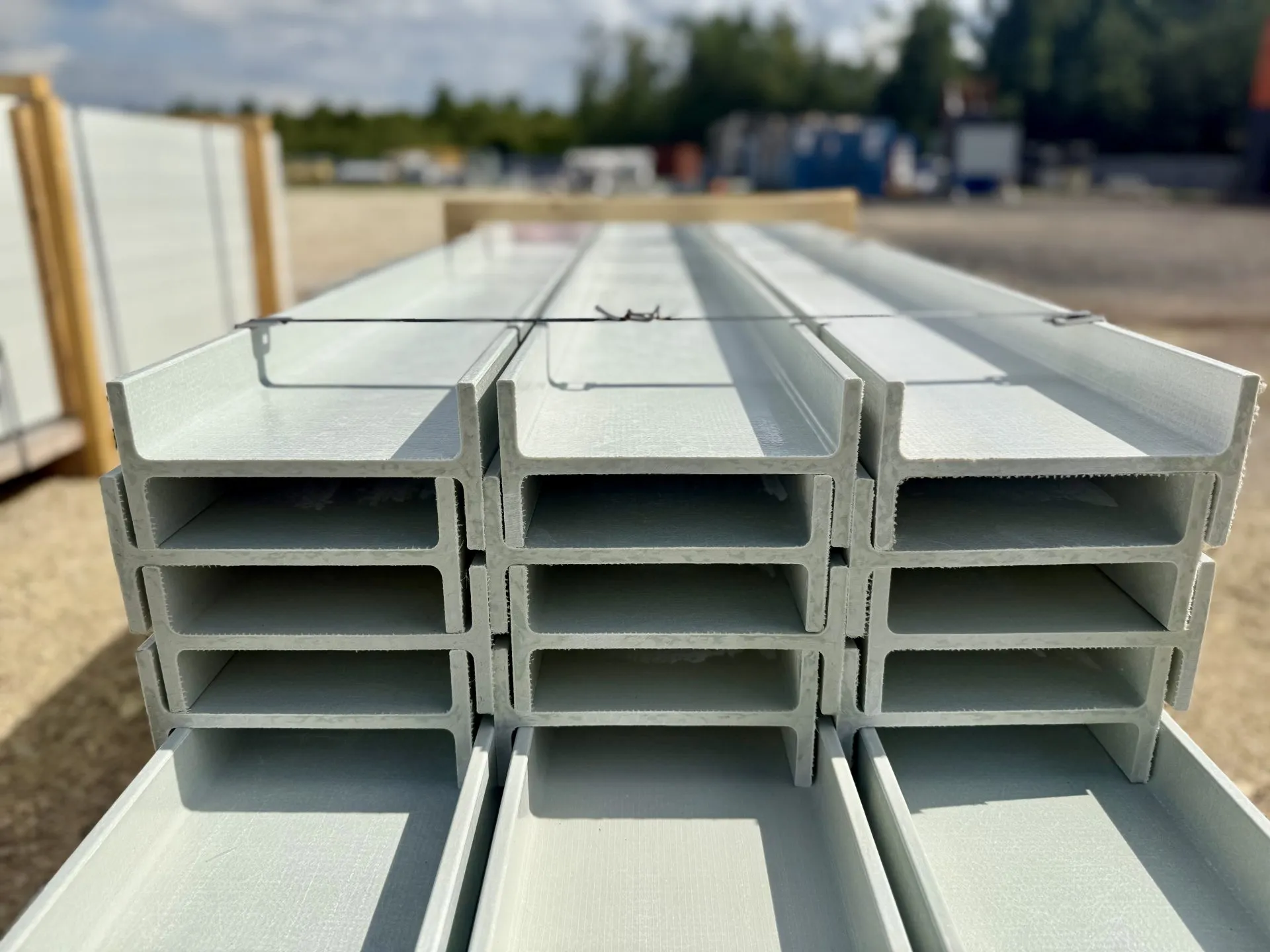

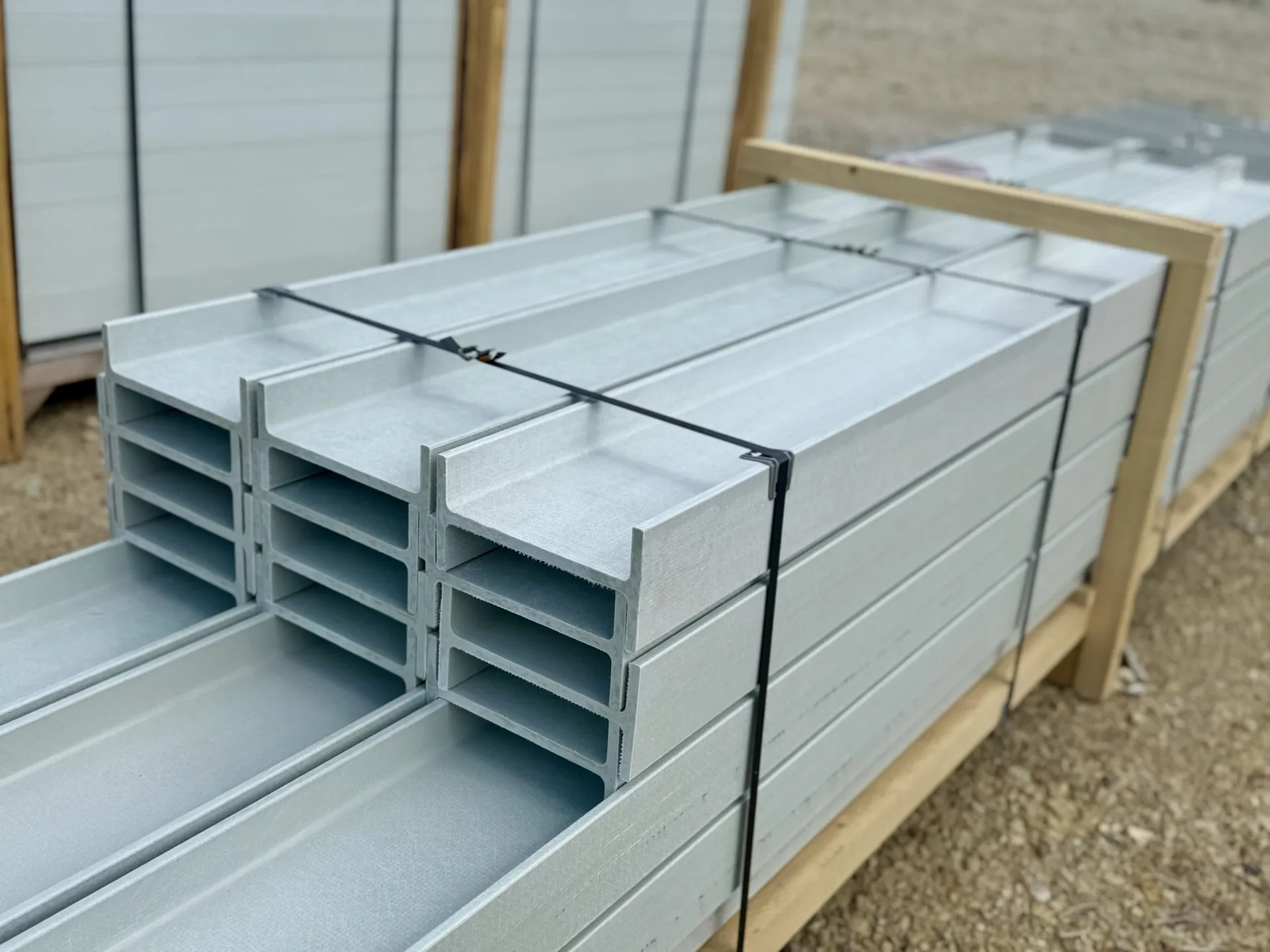

Стандартные условия поставки — погонаж 6 м, упаковка на выбор — в защитной плёнке/стрейче с фиксацией на подкладках, жесткая каркасная упаковка. Нестандартные длины и цвет согласуются заранее: учитываются загрузка производства, подготовка оснастки, требования к характеристикам изделия и график отгрузок. Малый вес элементов упрощает погрузочные работы и снижает стоимость доставки. Если важен конкретный слот на отгрузку — можно оставить заявку на странице, указав желаемую дату и регион.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
