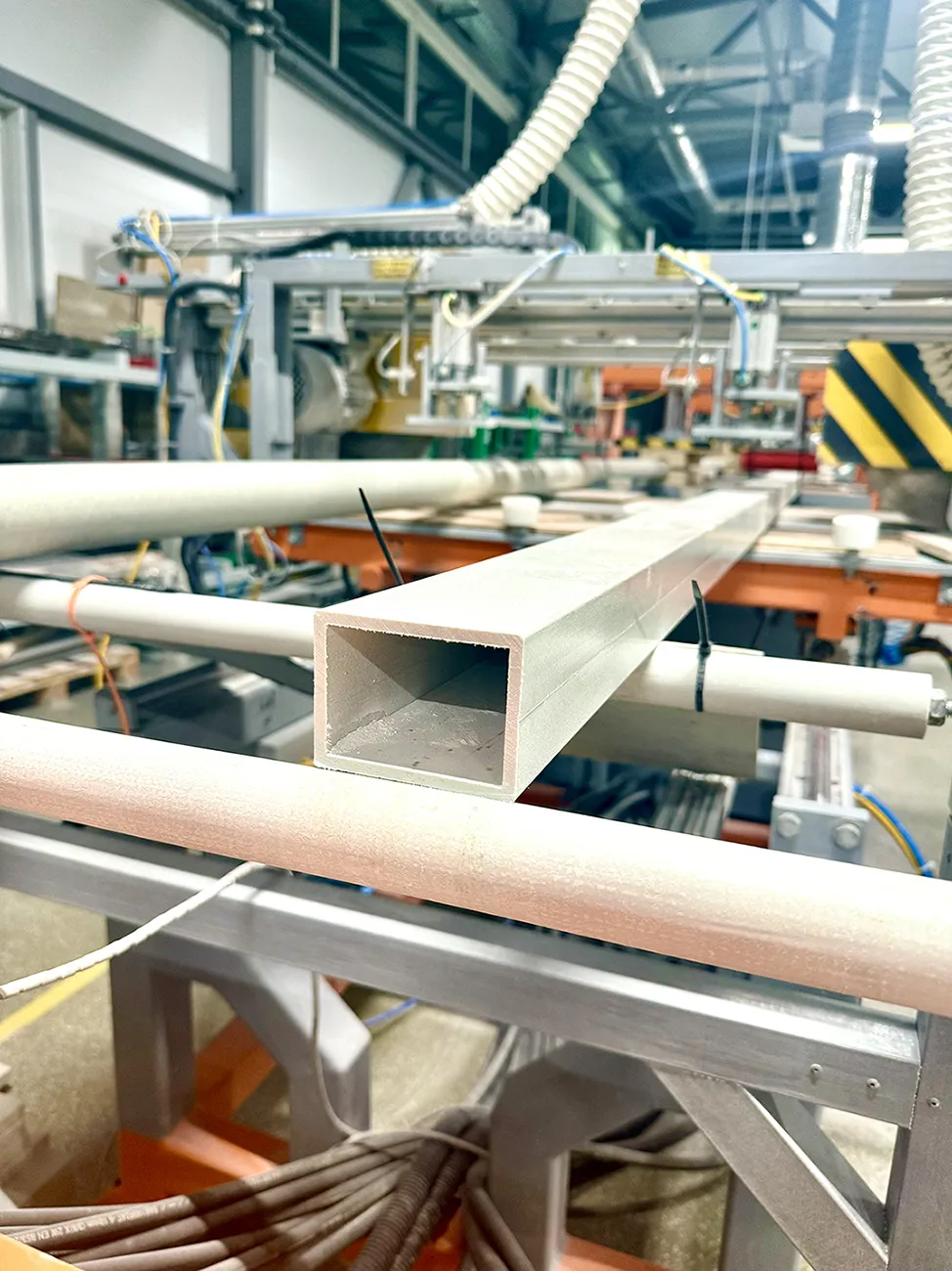

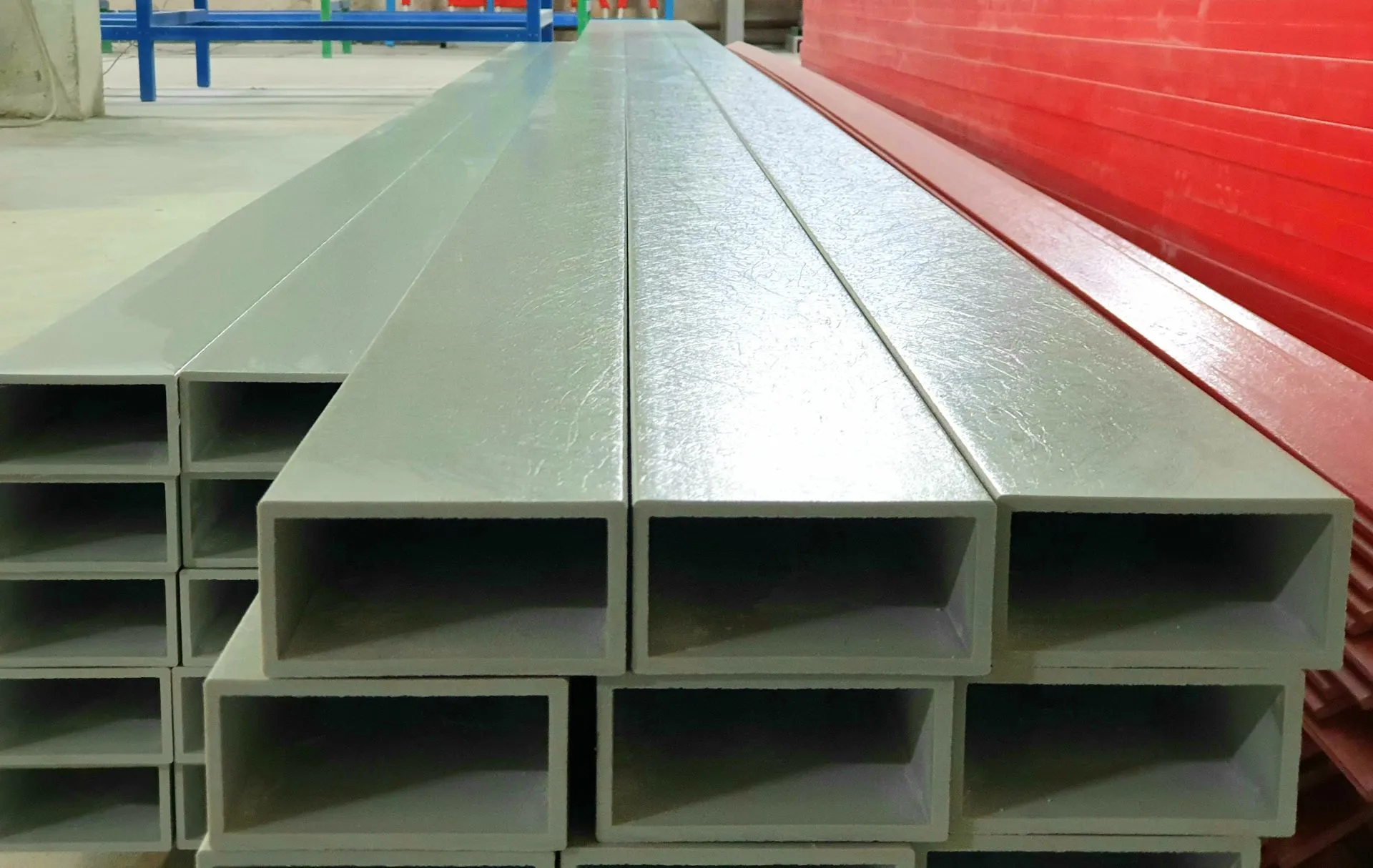

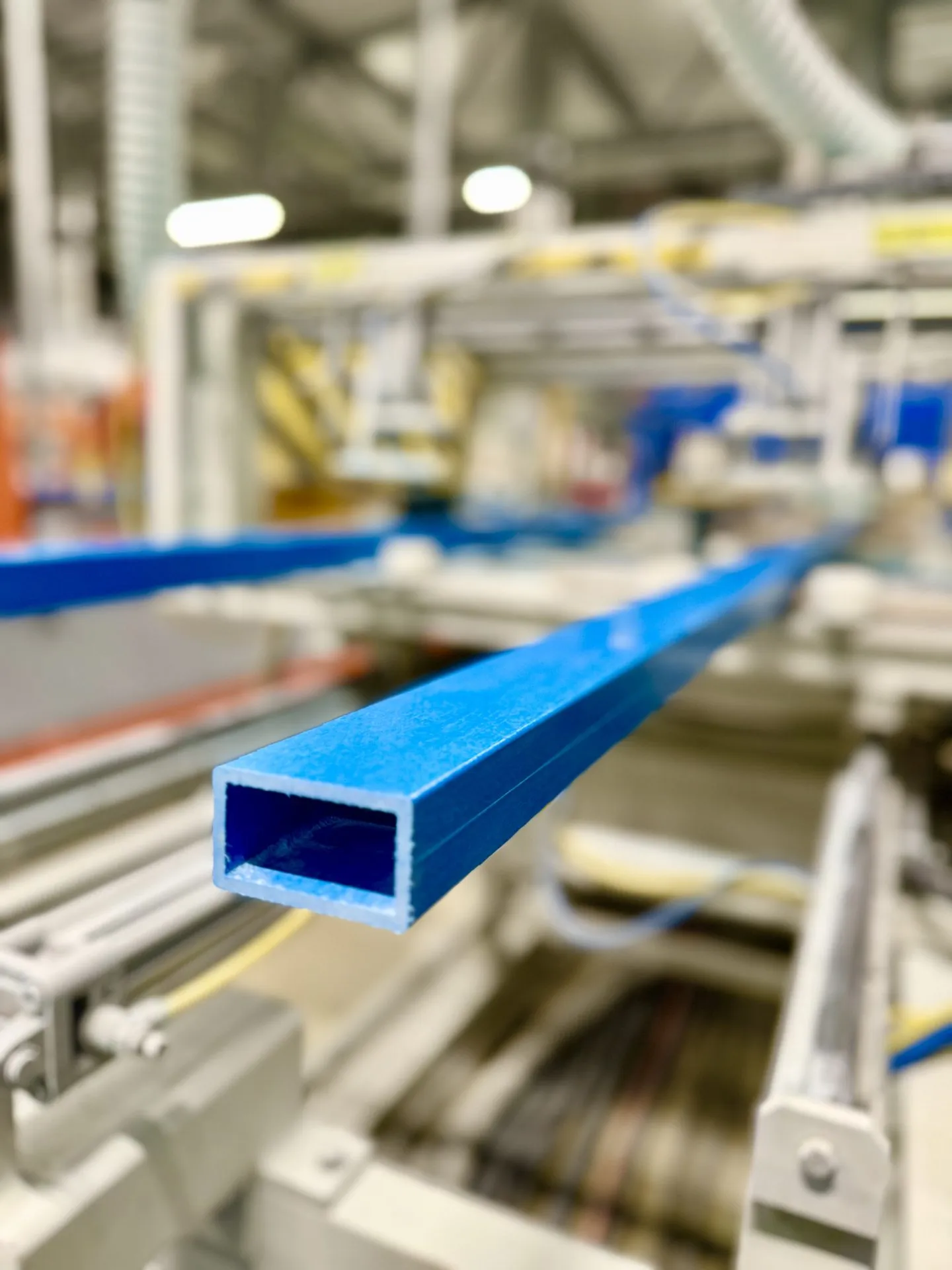

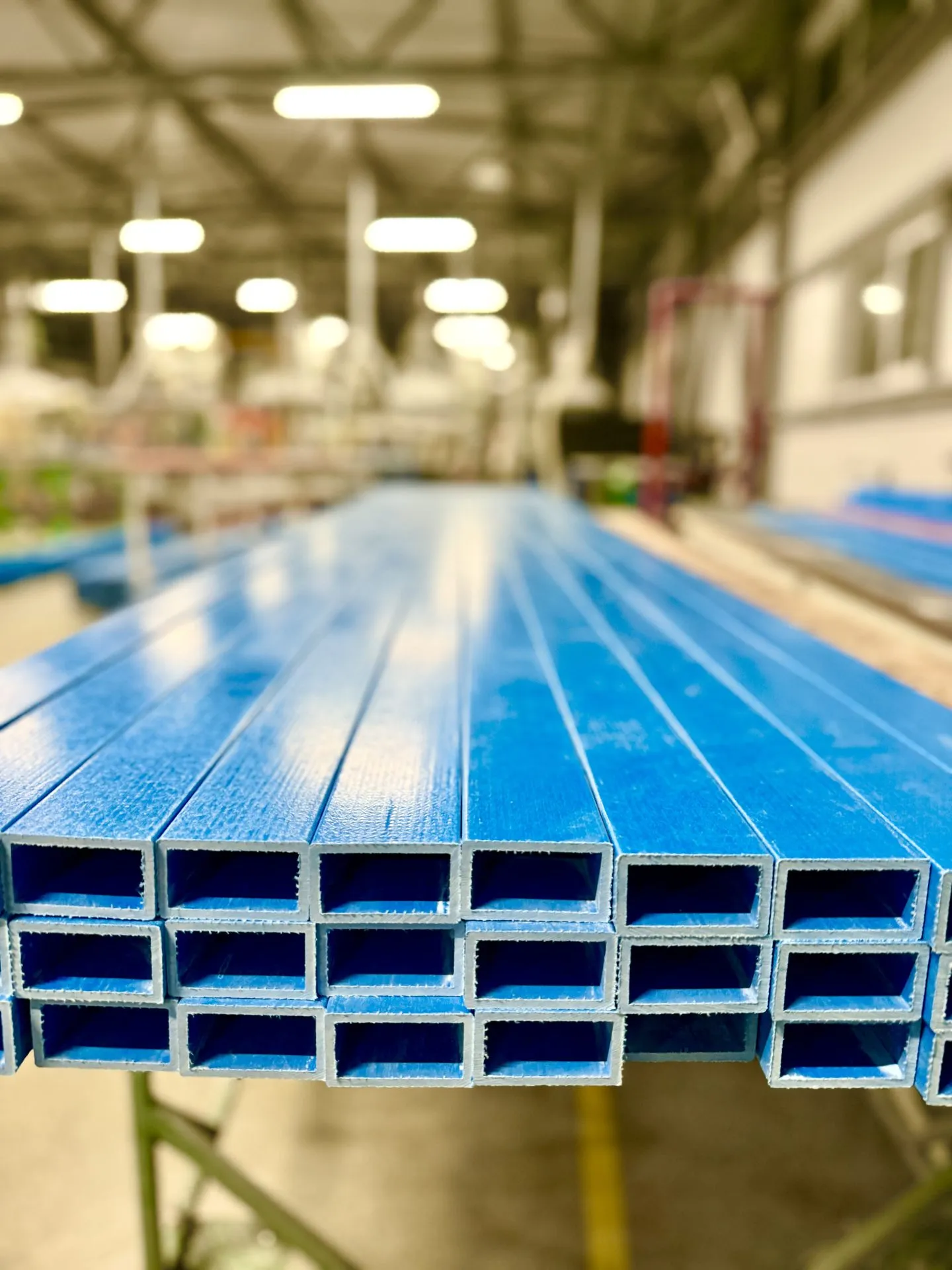

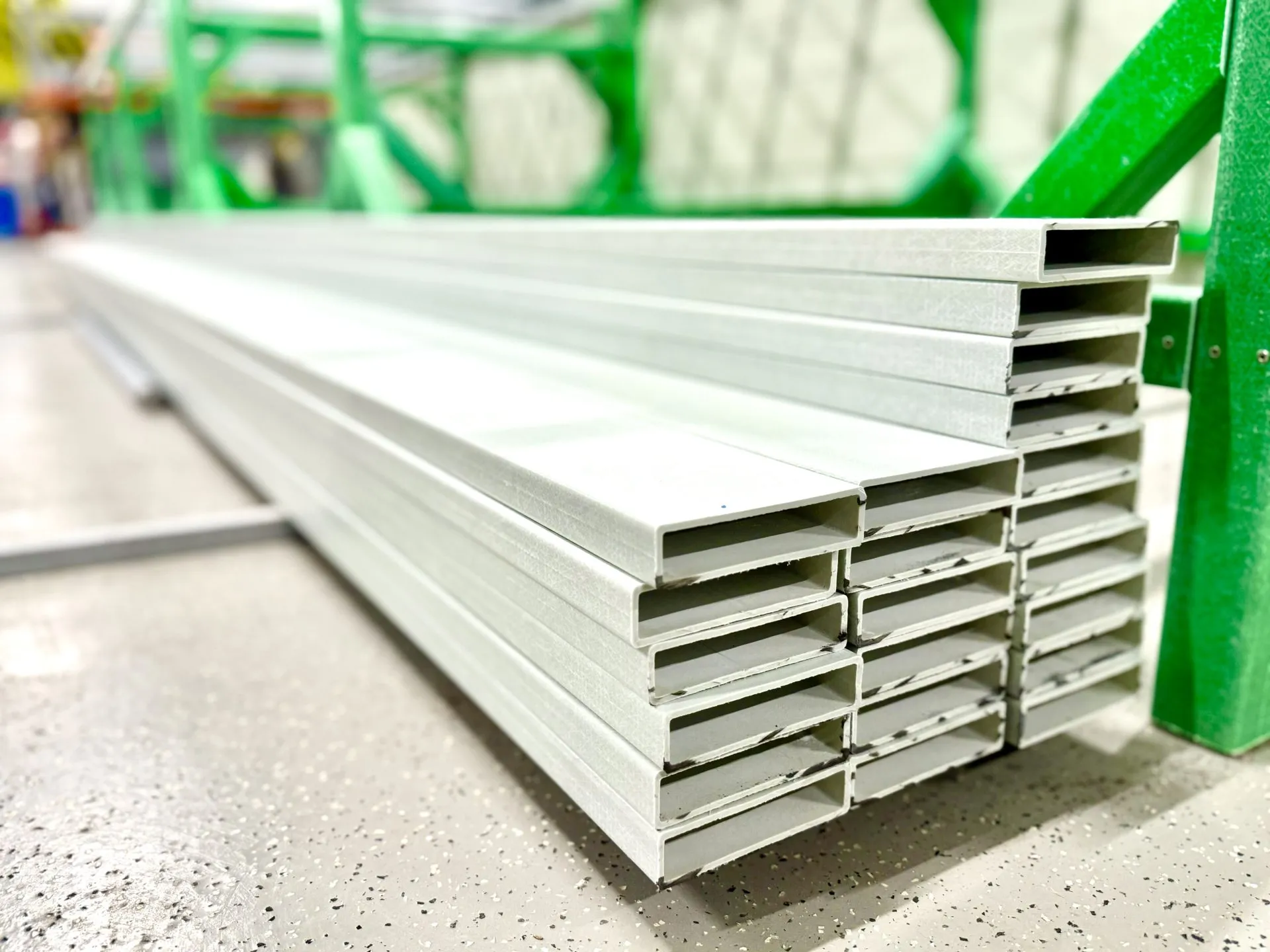

Труба прямоугольная композитная стеклопластиковая PULTRA

Назначение и области применения

• Прогоны и элементы каркасов под композитные настилы на площадках, мостиках и эстакадах.


• Лаги технологических полов, включая щелевой пол в санитарных, пищевых и агротехнических зонах.


• Узлы, работающие в условиях постоянной влажности, соляного тумана и агрессивных аэрозолей (водоподготовка, мойки, прибрежные объекты).


• Зоны и оборудование с требованиями по диэлектрике: энергетическое и телекоммуникационное оборудование.


Особенности использования профильной трубы в качестве лаг для щелевого пола:

• Проверяется прогиб по рабочей оси, учитывается нагрузка (динамическая/статическая/сосредоточенная или распределенная). Уточняются особенности санобработки — применяемые реагенты, температура и режимы для подбора материалов профиля.


• Толщина стенки выбирается с учетом нагрузок и размера крепёжа; отступы отверстий — не менее 2–3 диаметров от края или кромки профиля


• Рекомендуется противоскользящее покрытие в ходовых зонах настила.

Конструкция и материалы

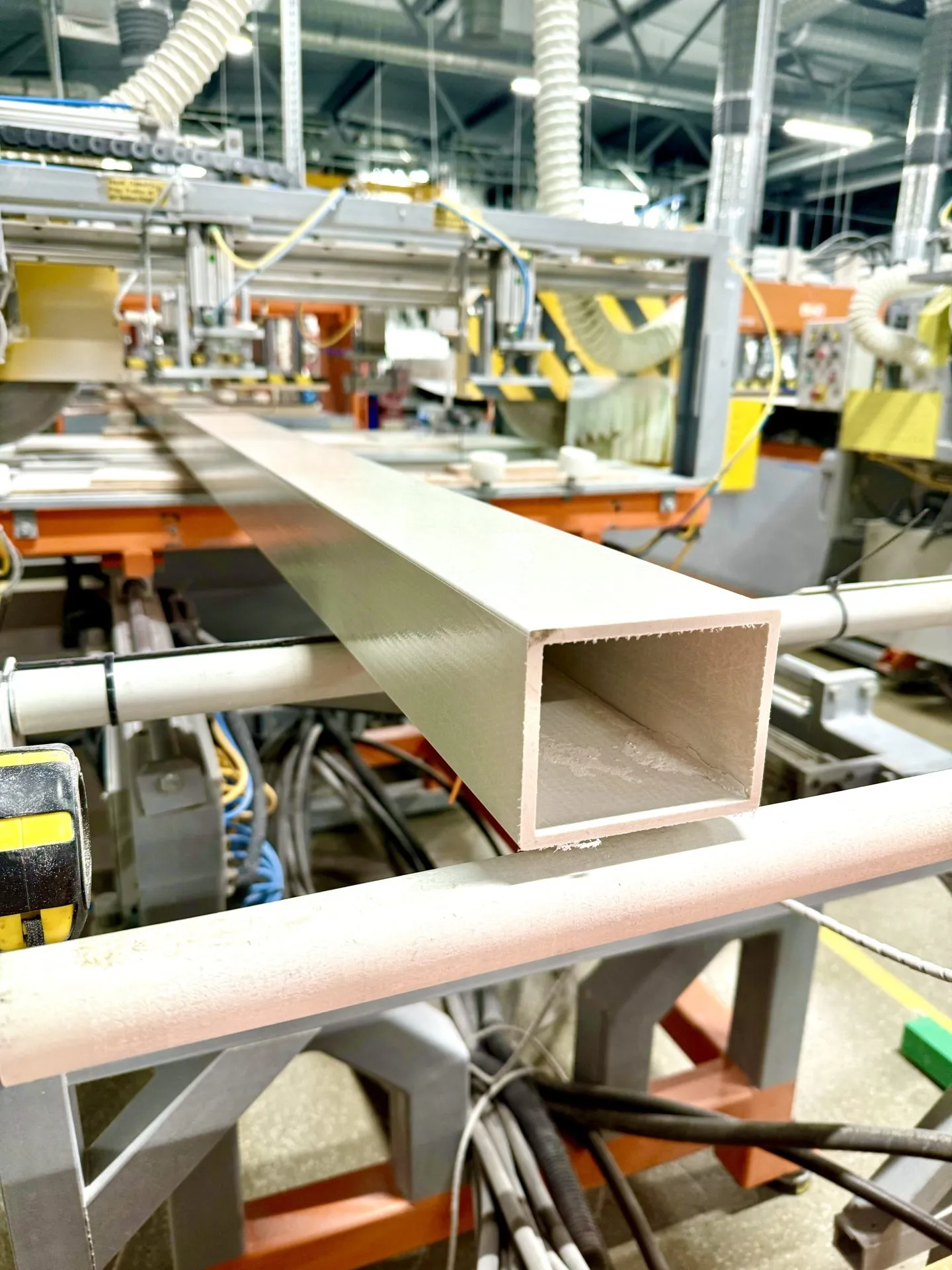

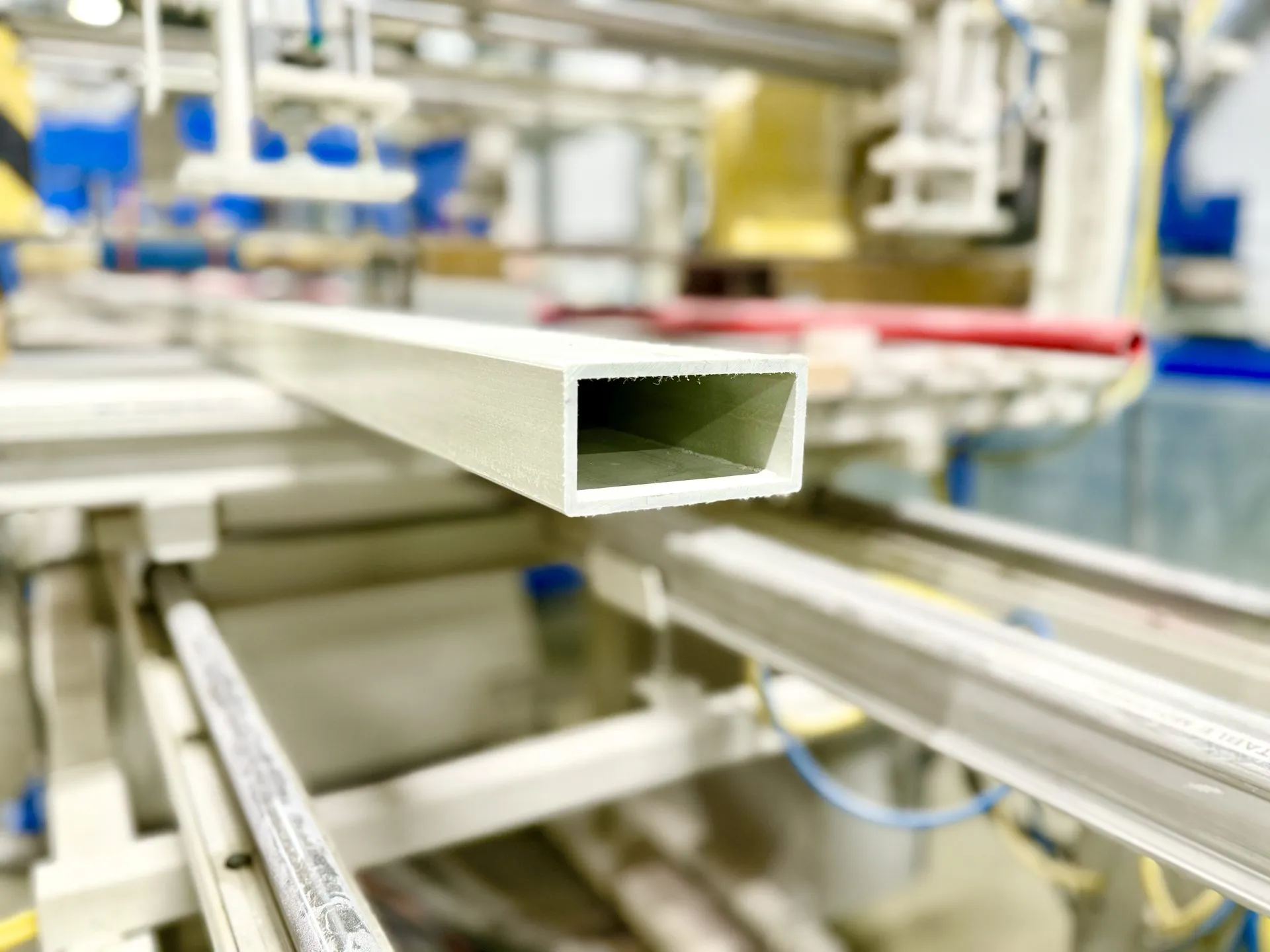

Профиль формуется методом пултрузии из стеклянных волокон (ровинга), стеклоткани и смол. Ориентация основных армирующих волокон вдоль профиля обеспечивает восприятие больших нагрузок на растяжение и изгиб; матрица смолы связывает волокна, определяет химическую стойкость, температурный диапазон эксплуатации и долговечность.

Технические характеристики и диапазоны

Геометрия профиля и длина

Сечения (Ш×В×t) задают жёсткость по двум осям; повышение «высоты» эффективнее снижает прогиб по главной оси, чем увеличение толщины стенки. Стандартно производятся 6 метровые прогоны, но технология производства позволяет изготавливать профиль неограниченной длины. Поэтому варианты нарезки свыше 6 м согласуются заранее с учётом упаковки, технологичности перегрузочных операций и логистики. Мы можем производить профили любой длины под Ваши задачи.

Масса и жёсткость

Масса композитного профиля ниже массы стального в 4 раза при одинаковом сечении. Из-за меньшего модуля упругости расчёт прочности конструкции чаще ограничивается прогибом. Для компенсации данной особенности композита применяются различные меры на этапе расчета и проектирования конструкции —  увеличение высоты профиля, корректировка шага опор, использование фермовых конструкций вместо линейных.

Среда и температурный режим

Пределы температур и перечень допустимых сред эксплуатации определяются составом смолы и длительностью воздействия. Композитные конструкции возможно эксплуатировать при температурах от -60 С до + 60 С. Подбор специализированных смол под среду эксплуатации и температуру позволяет разработать конструкции для использования в среде кислот, щелочей и других реагентов различных концентраций

Крепёж в зонах лаг

Крепление покрытий, настилов и других элементов конструкций к опорным лагам осуществляется в соответствии со специально разработанными типовыми узлами и конструкторскими решениями. Для распределения нагрузок на отдельные элементы применяются широкие шайбы и закладные элементы. Шаг опорных балок принимается в соответствии с расчетом в зависимости от нагрузок на конструкцию.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества эксплуатации

— Скорость монтажа.. Лёгкий профиль перемещается вручную или средствами малой механизации; монтаж —  без сварки, огневых работ и применения сложного оборудования .
— Низкая стоимость жизненного цикла. Нет периодической антикоррозионной обработки и покраски, нет ржавых подтёков, меньше затрат на обслуживание.
— Диэлектрические свойства. Профиль и конструкции являются нетокопроводящими без применения дополнительных изолирующих вставок. Отсутствуют риски блуждающих токов и наведенных напряжений.
— Широкие возможности для проектирования. Жёсткость на изгиб добирается высотой/шагом опор; узлы соединений реализуются стандартными способами — болтовыми/заклёпочными/клеевыми соединениями; конструктив легко согласуется с композитными настилами и ограждениями.

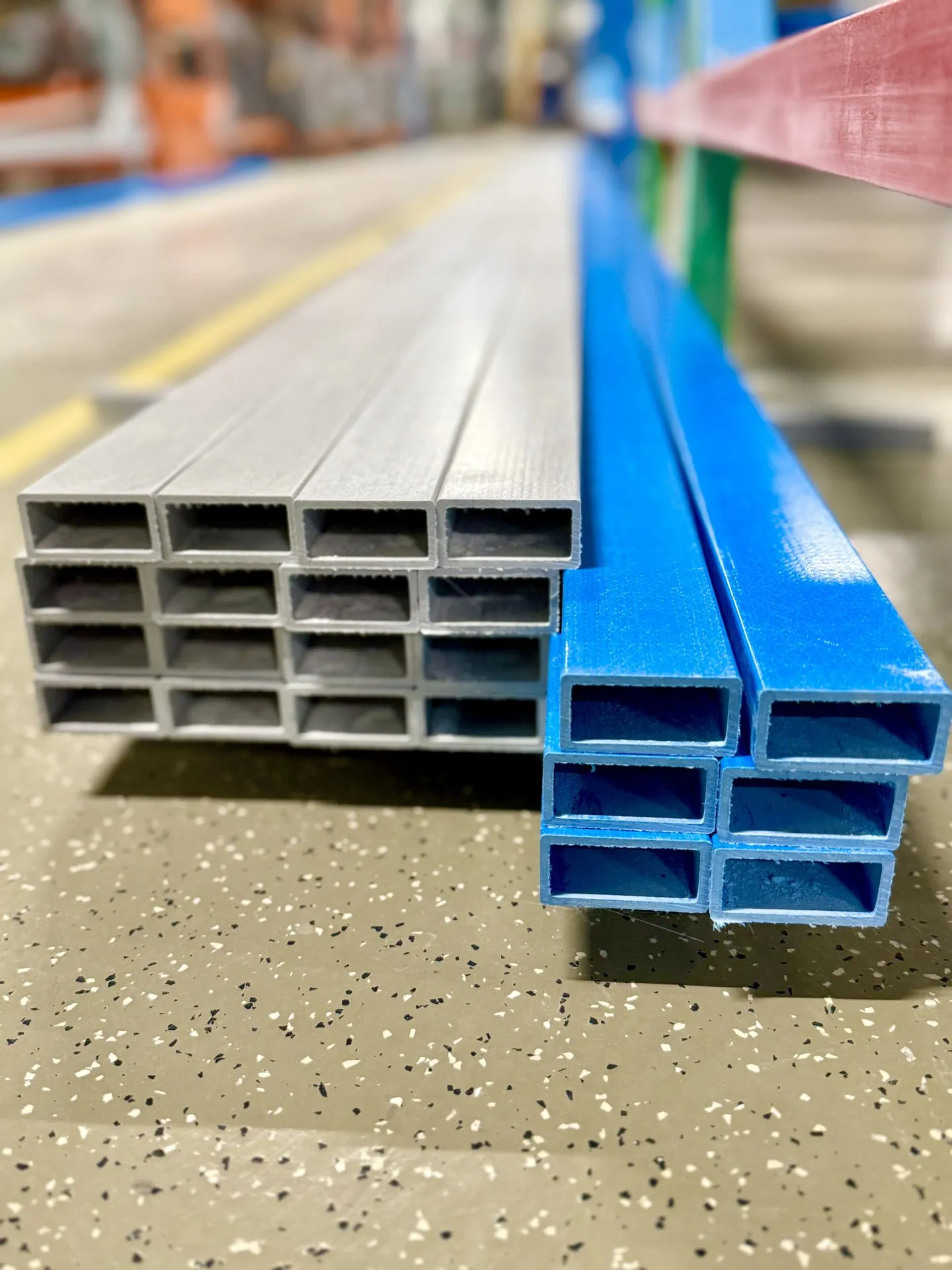

— Лаконичная эстетика. Ровная геометрия, обширная цветовая палитра и аккуратный внешний вид в любых видах конструкций для применения внутри помещений и на улице .

Сравнение с альтернативными материалами

Монтаж и требования к узлам

Резка — диски по композиту/камню, обязательное пылеудаление, СИЗ органов зрения и дыхания;

Сверление — острозаточенной оснасткой по металлу, без удара; поперёк волокон — с пониженной подачей или алмазные/твердосплавные сверла/коронки

Болтовые/заклёпочные узлы — с шайбами и закладными элементами; обязательный контроль момента затяжки болтов. При разработке узлов крепления необходимо размещать отверстия на расстоянии от края/кромки профиля ≥2–3 диаметров отверстия. Клеевые соединения — применяются в основном на вспомогательных и декоративных элементах в узлах с небольшой нагрузкой

Типичные ошибки: монтировать «как сталь» (перетяжка болтов, малые отступы), экономия на толщине в нагруженном узле, отверстия большой группой на малой площади. Цена таких ошибок высока — проще не допускать их при работе с композитом.

Хранение и логистика

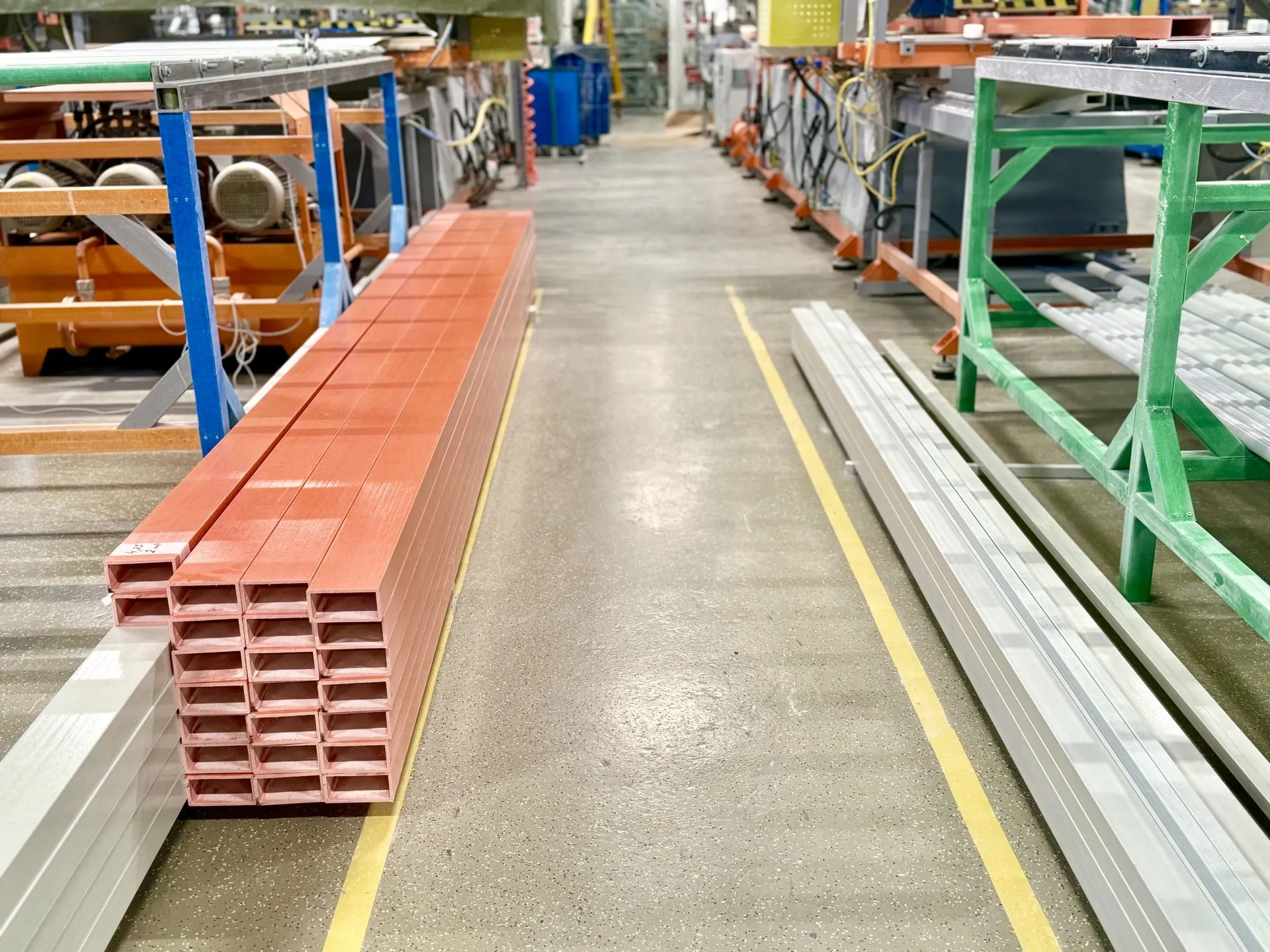

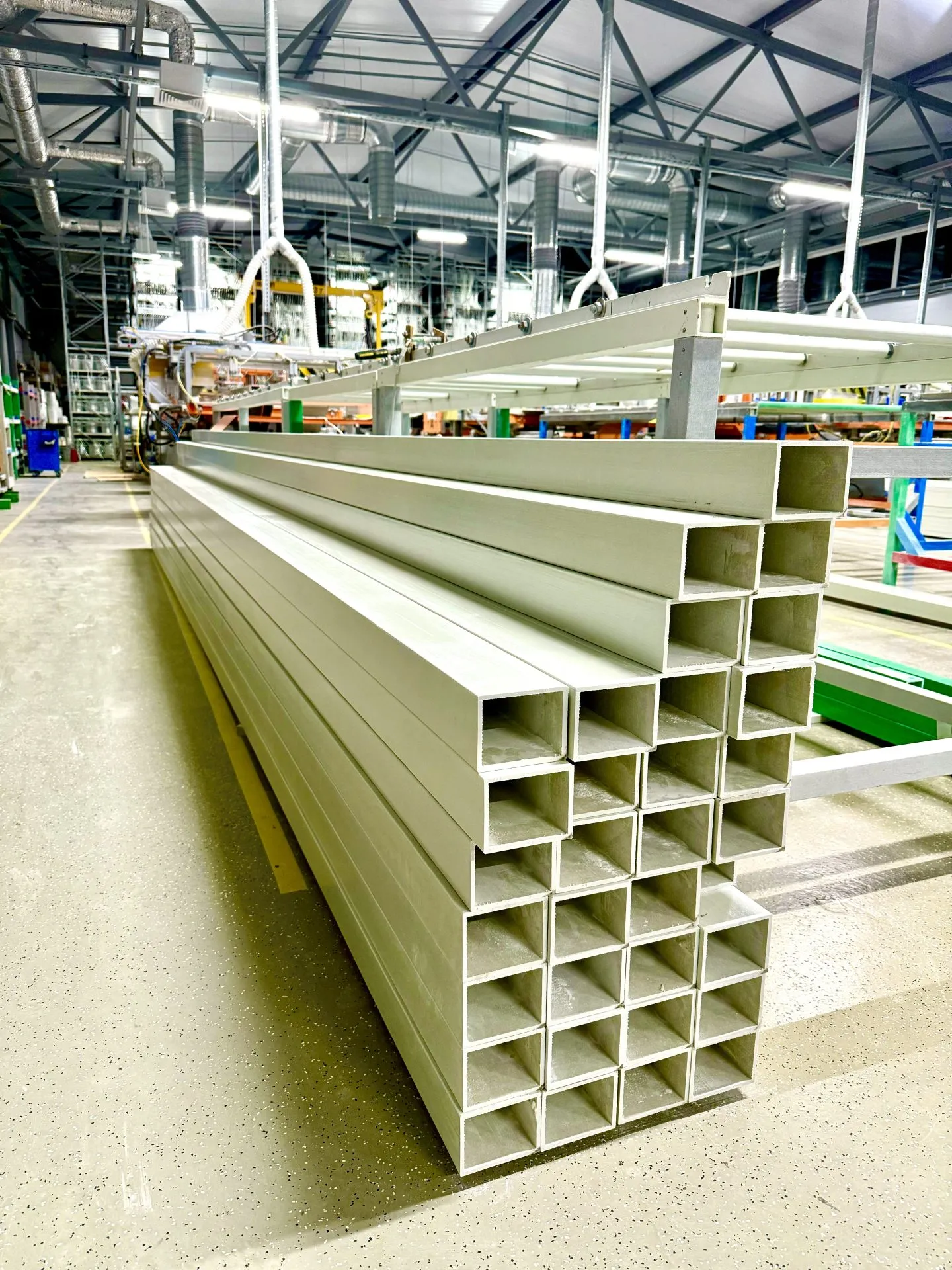

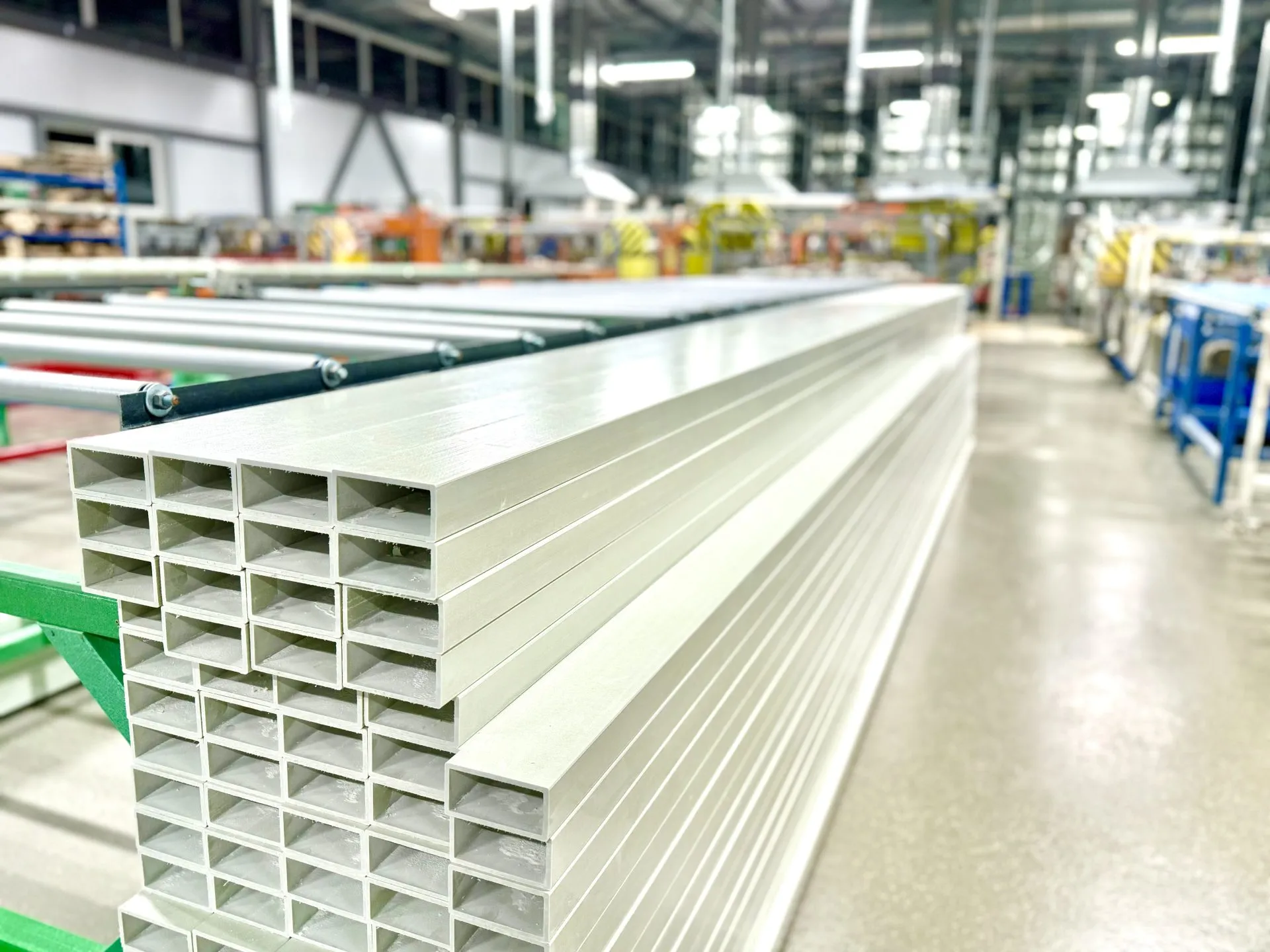

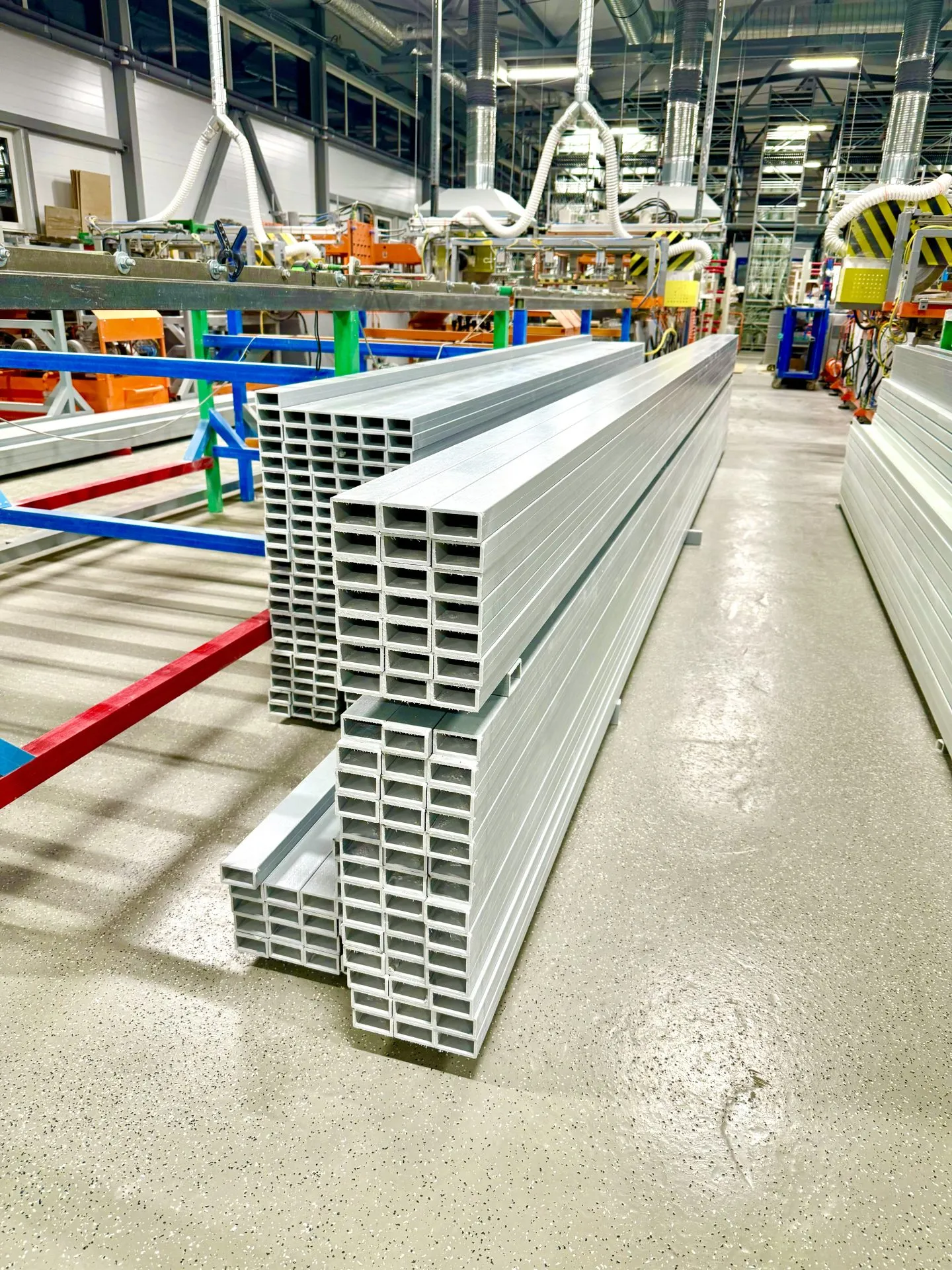

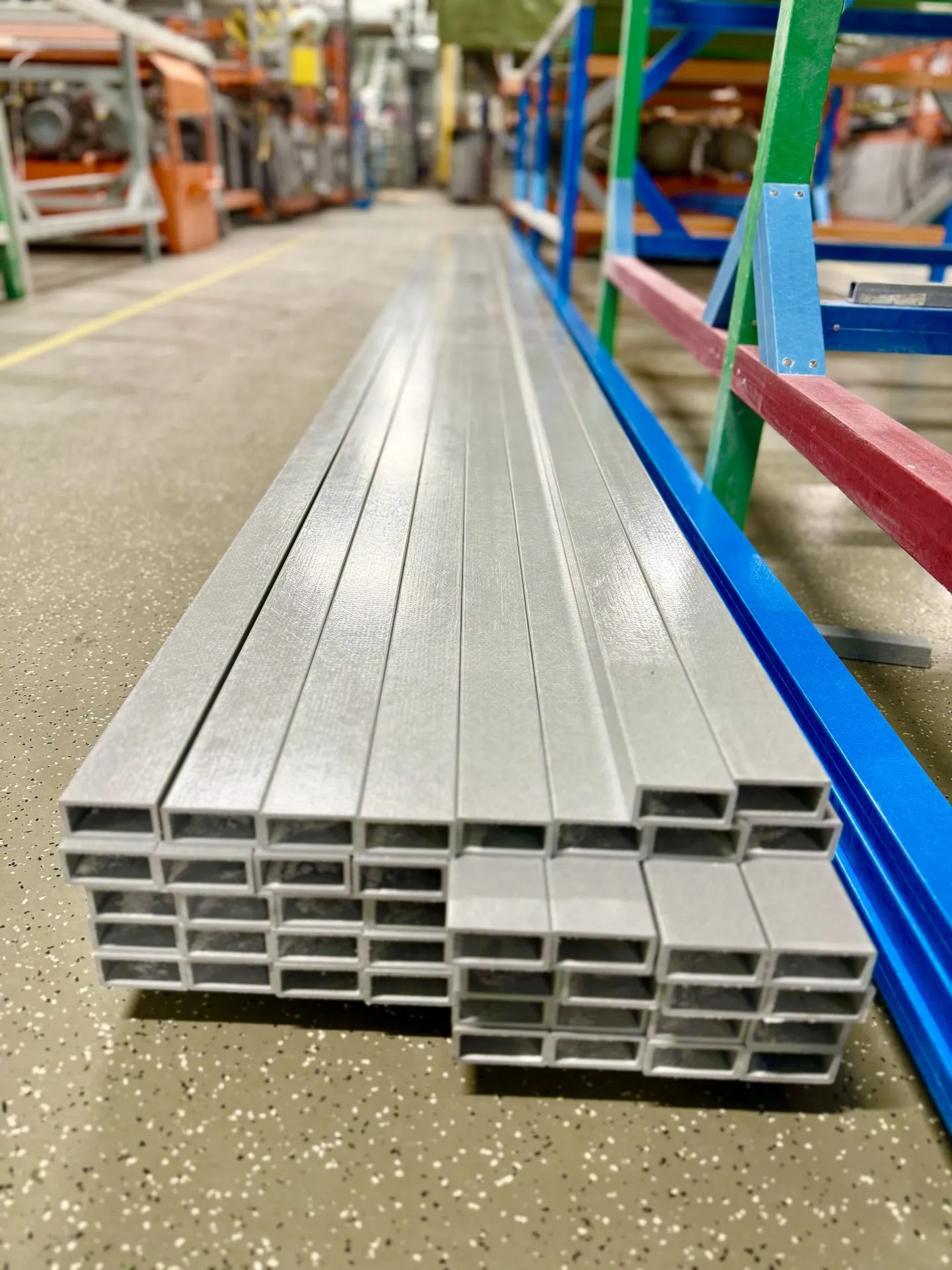

Для хранения профиль и элементы конструкций размещаются на подкладках или в заводской упаковке. Погрузо-разгрузочные работы необходимо осуществлять без прямого контакта металлических перегрузочных устройств с поверхностью профиля — использование деревянных поддонов, обрешеток, текстильных строп, защитных подкладок и уголков под стяжные ленты и ремни.

При перевозке пачки и упаковки профиля должны быть зафиксированы от смещения. При погрузке в несколько ярусов упаковки должны иметь конструктив, выдерживающий штабелирование.

Сроки поставки, логистика, упаковка

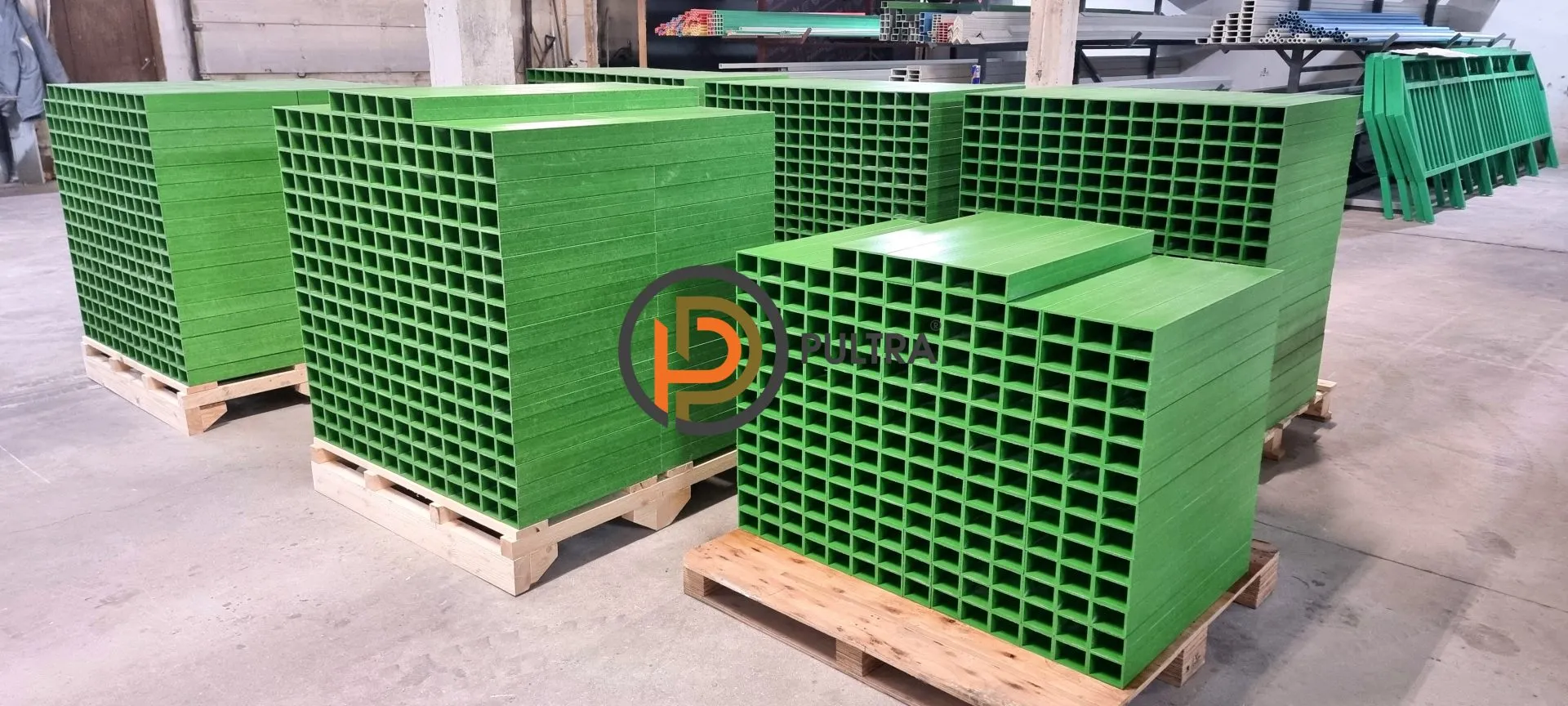

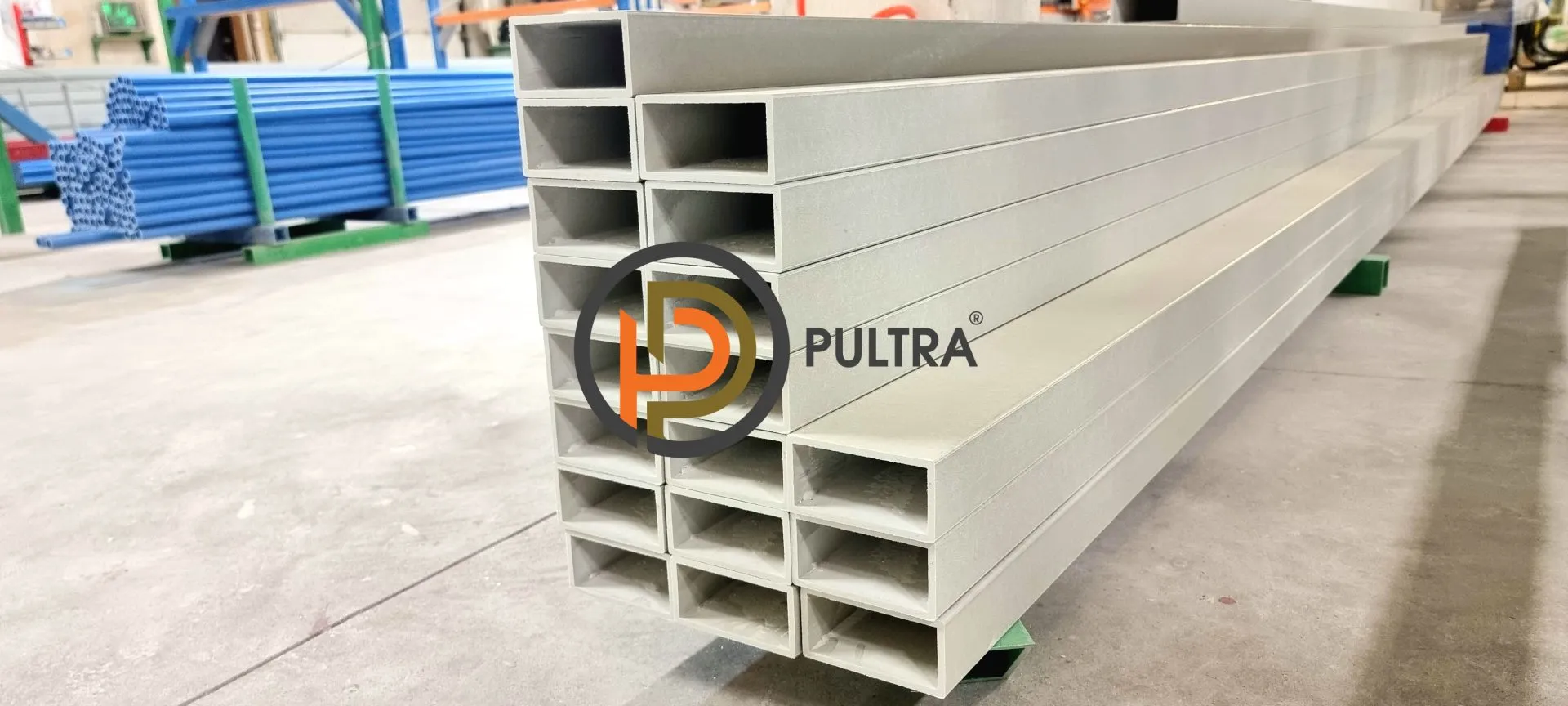

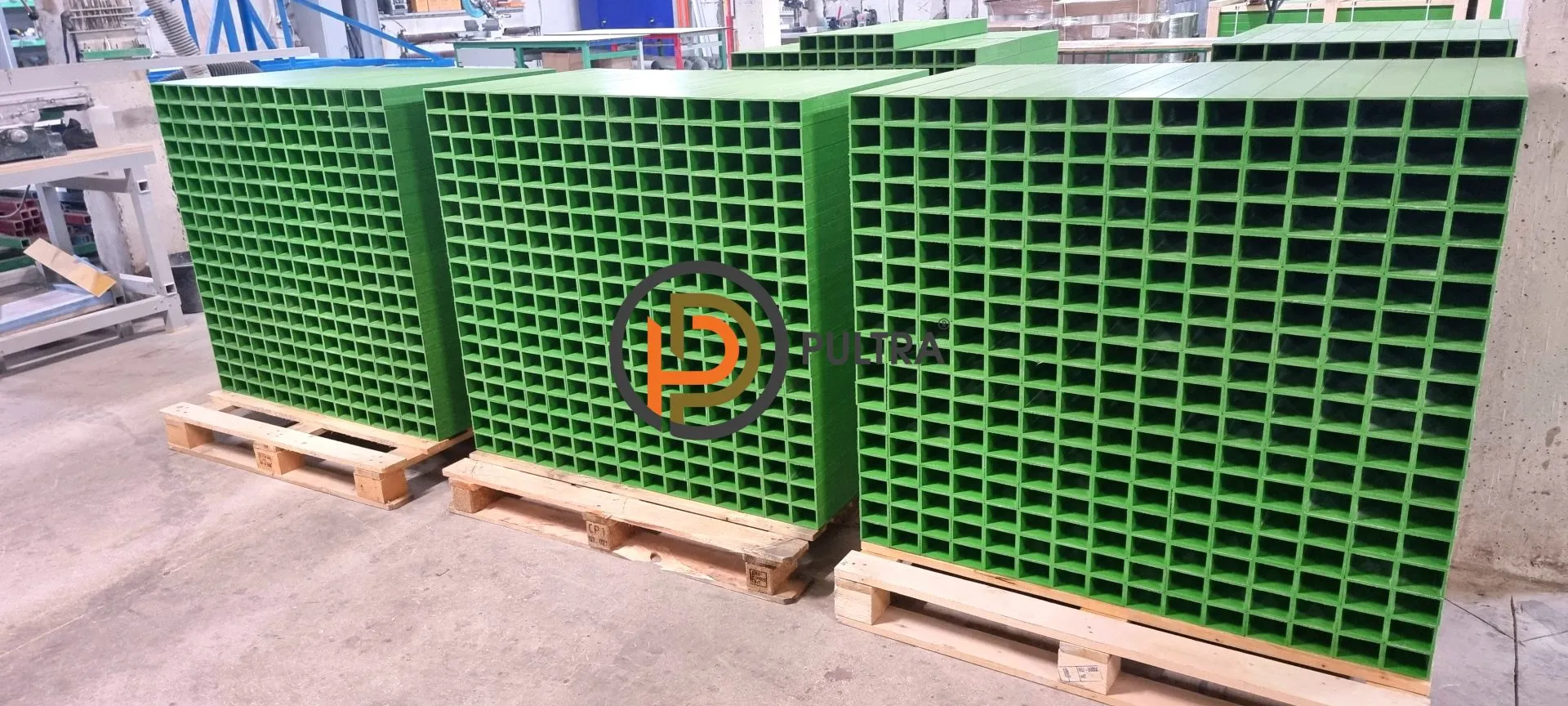

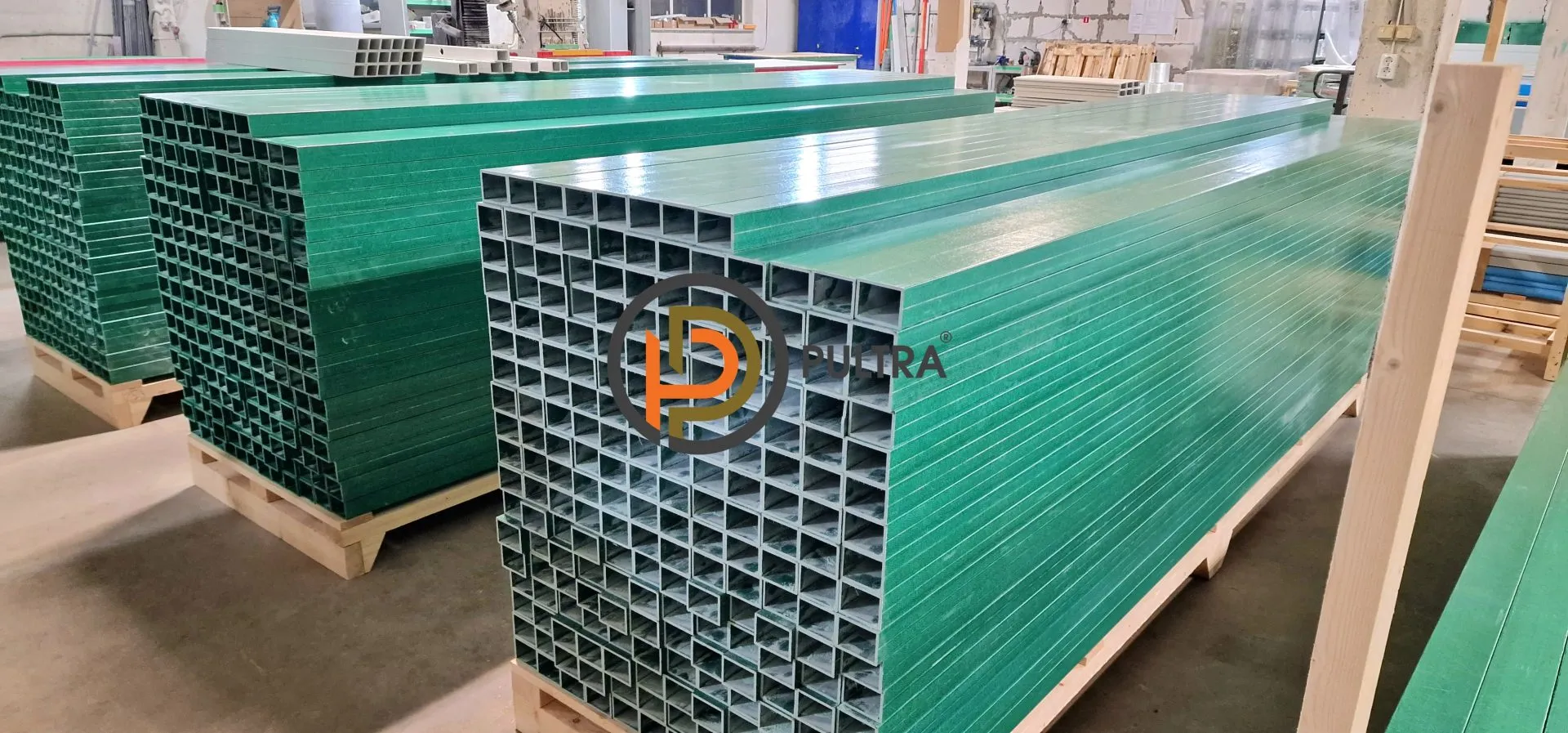

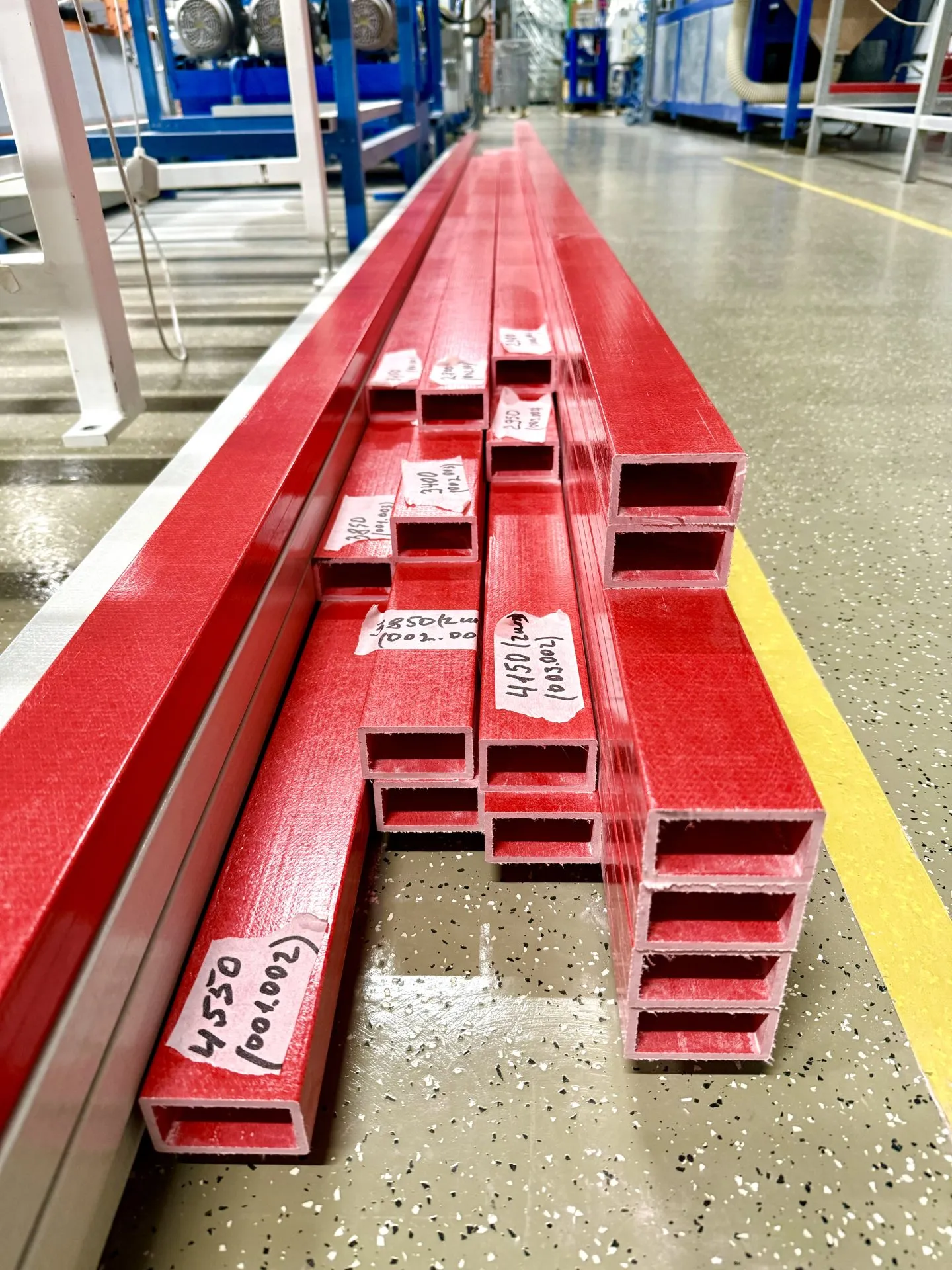

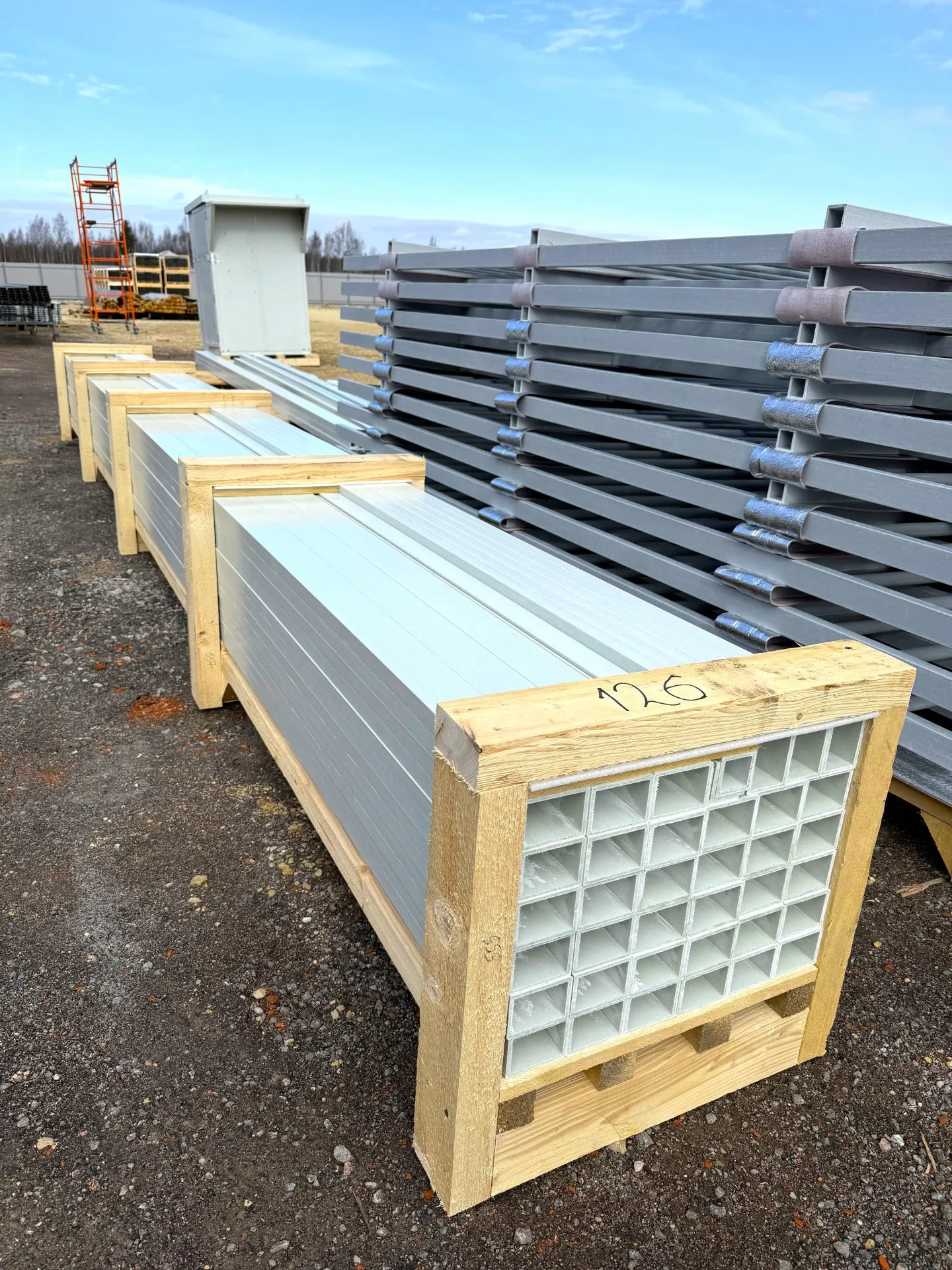

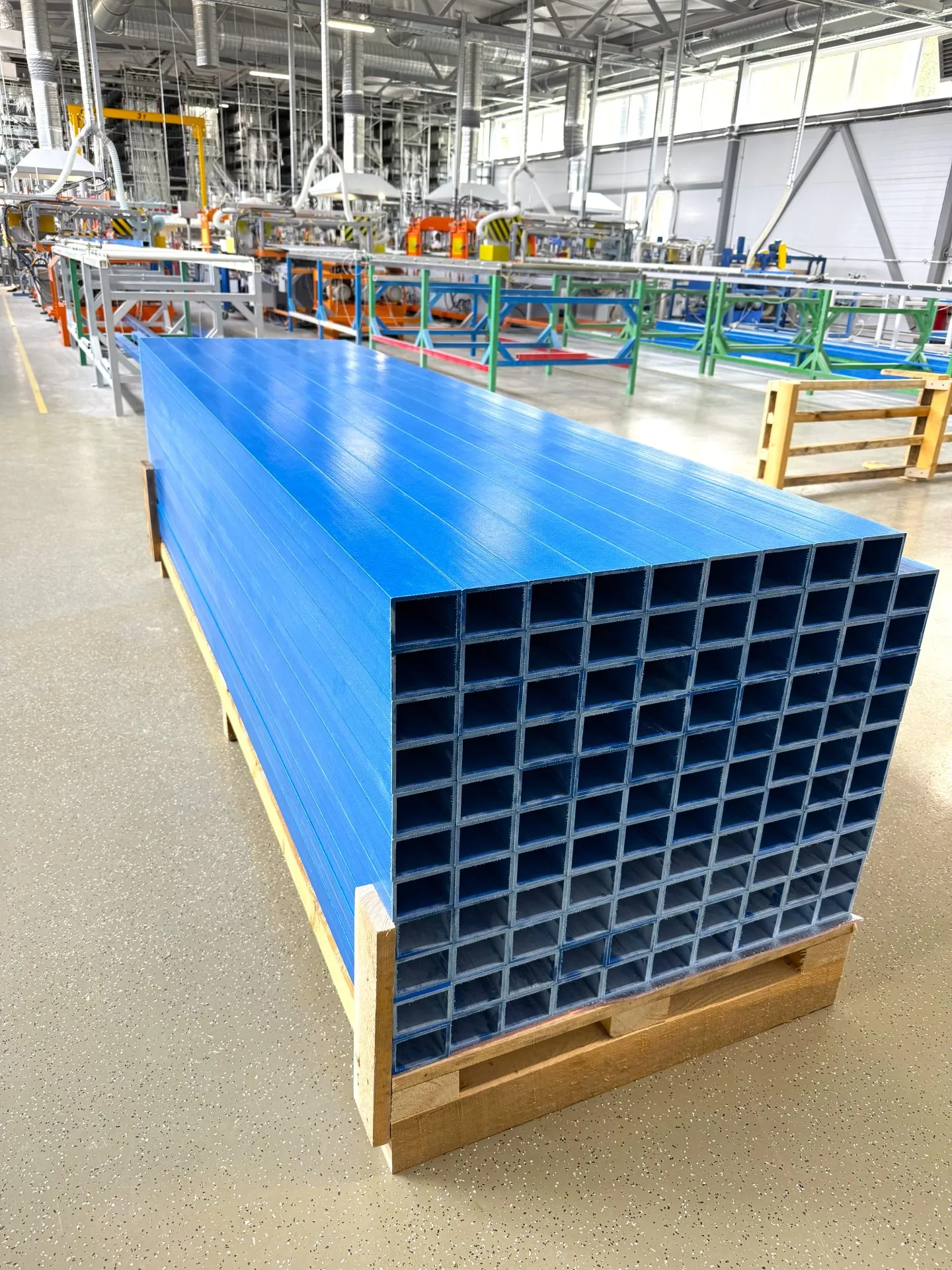

Стандартные условия поставки — погонаж 6 м, упаковка на выбор — в защитной плёнке/стрейче с фиксацией на подкладках, жесткая каркасная упаковка. Нестандартные длины и цвет согласуются заранее: учитываются загрузка производства, подготовка оснастки, требования к характеристикам изделия и график отгрузок. Малый вес элементов упрощает погрузочные работы и снижает стоимость доставки. Если важен конкретный слот на отгрузку — можно оставить заявку на странице, указав желаемую дату и регион.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
