Блок-боксы композитные для размещения электротехнического оборудования PULTRA

Конструкция и варианты исполнения

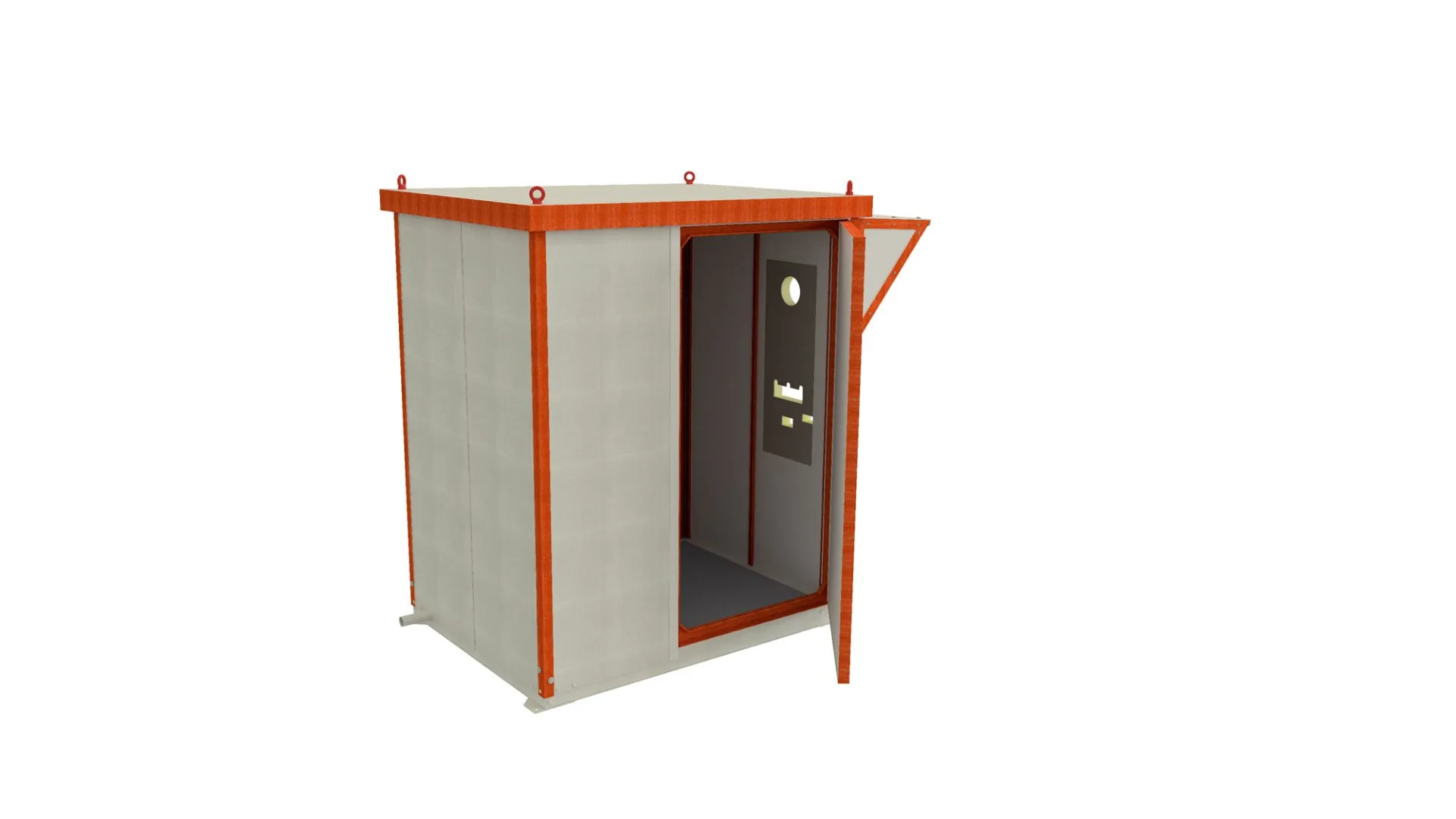

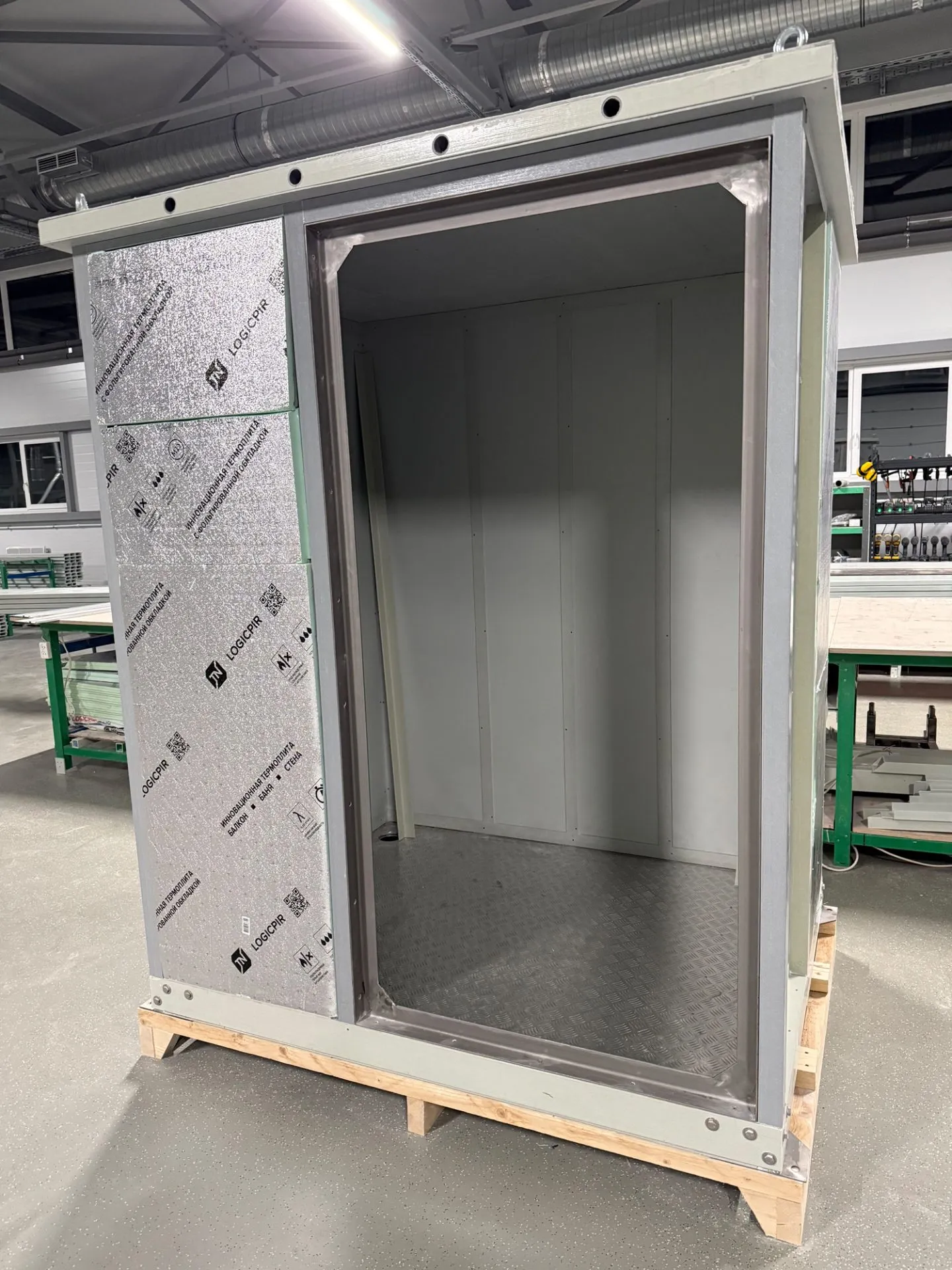

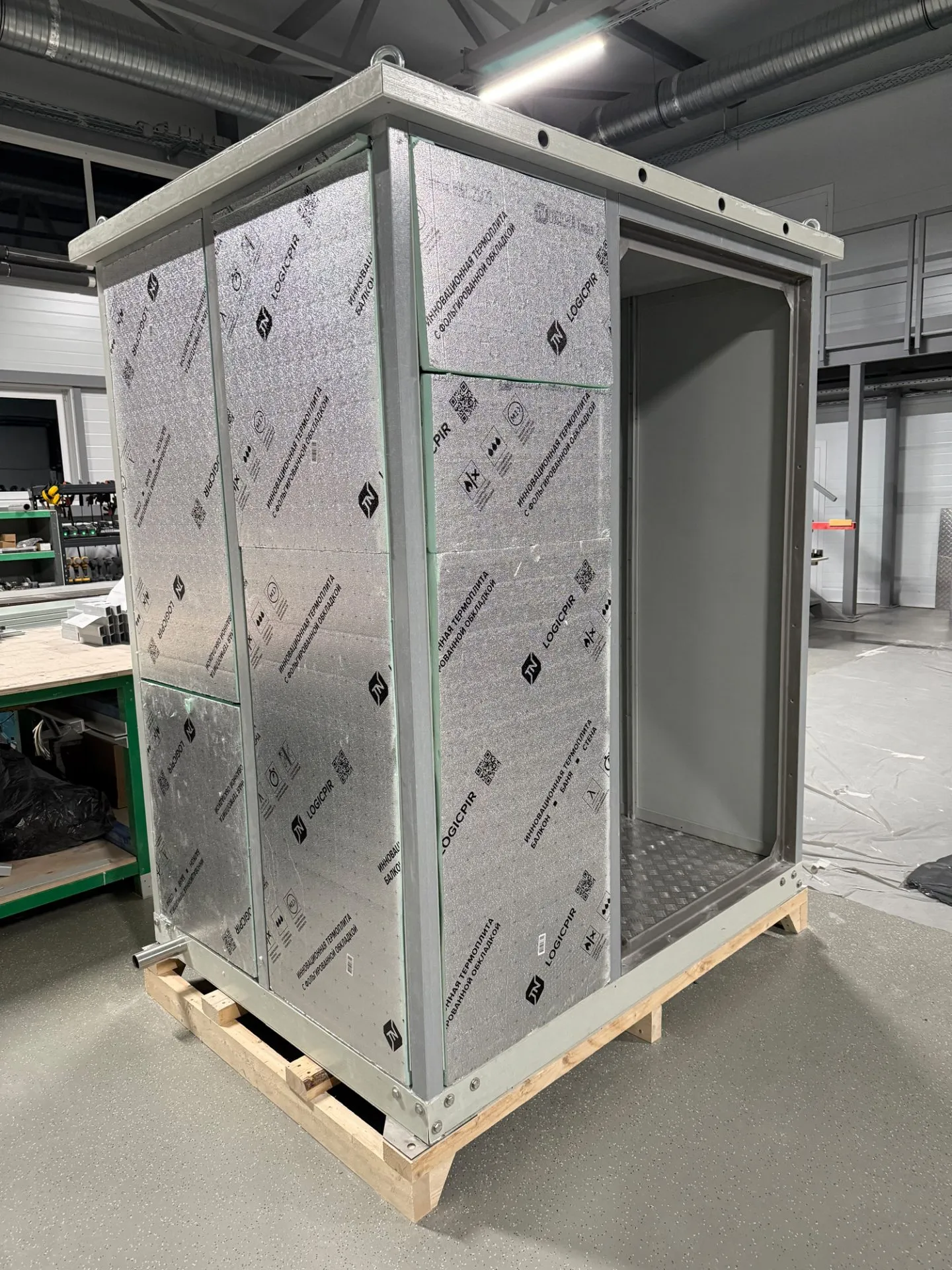

Корпус выполняется по панельно-каркасной схеме с закладными элементами под крепёж оборудования и внешних интерфейсов. Жёсткость обеспечивается ребрами и пространственной работой панелей; геометрическая стабильность изделия сохраняется в диапазоне −60…+100 °C (возможна адаптация рецептуры под проект). Двери одно- или двустворчатые, с возможностью установки смотровых окон и сервисных люков. Степень защиты оболочки (IP) задаётся проектом и подтверждается испытаниями.

Кабельные вводы и интерфейсы

Кабельные вводы формируются набором сальников и/или фланцевых узлов, устанавливаемых на площадках под ввод. Предусматриваются глухие зоны для резервов и возможность раскроя по месту в пределах допусков. Узлы совместимы с внешними трассами и коробами.

Климатические опции

В базовом исполнении предусмотрена естественная вентиляция с защитой от осадков. Для зон с тепловыделением применяется принудительная вентиляция с фильтрами, установкой нагревателей и термостатированием. Конструктив учитывает риск конденсации: проектирование дренажей и теплотехнический расчёт исключают накопление влаги на критических поверхностях.

Материалы и температурные режимы

Материальная система подбирается под среду: изофталевая полиэфирная смола — для влаги, соляного тумана и реагентов; ортофталевая — для стандартной атмосферы. Рабочий диапазон −60…+100 °C; для иных условий возможна адаптация рецептуры и слоёв покрытия. УФ-стабилизация применяется для наружной эксплуатации, антистатические добавки — при требованиях к искробезопасности. Необходимые пожарно-технические характеристики фиксируются в ТЗ;

Основание, размещение и крепление

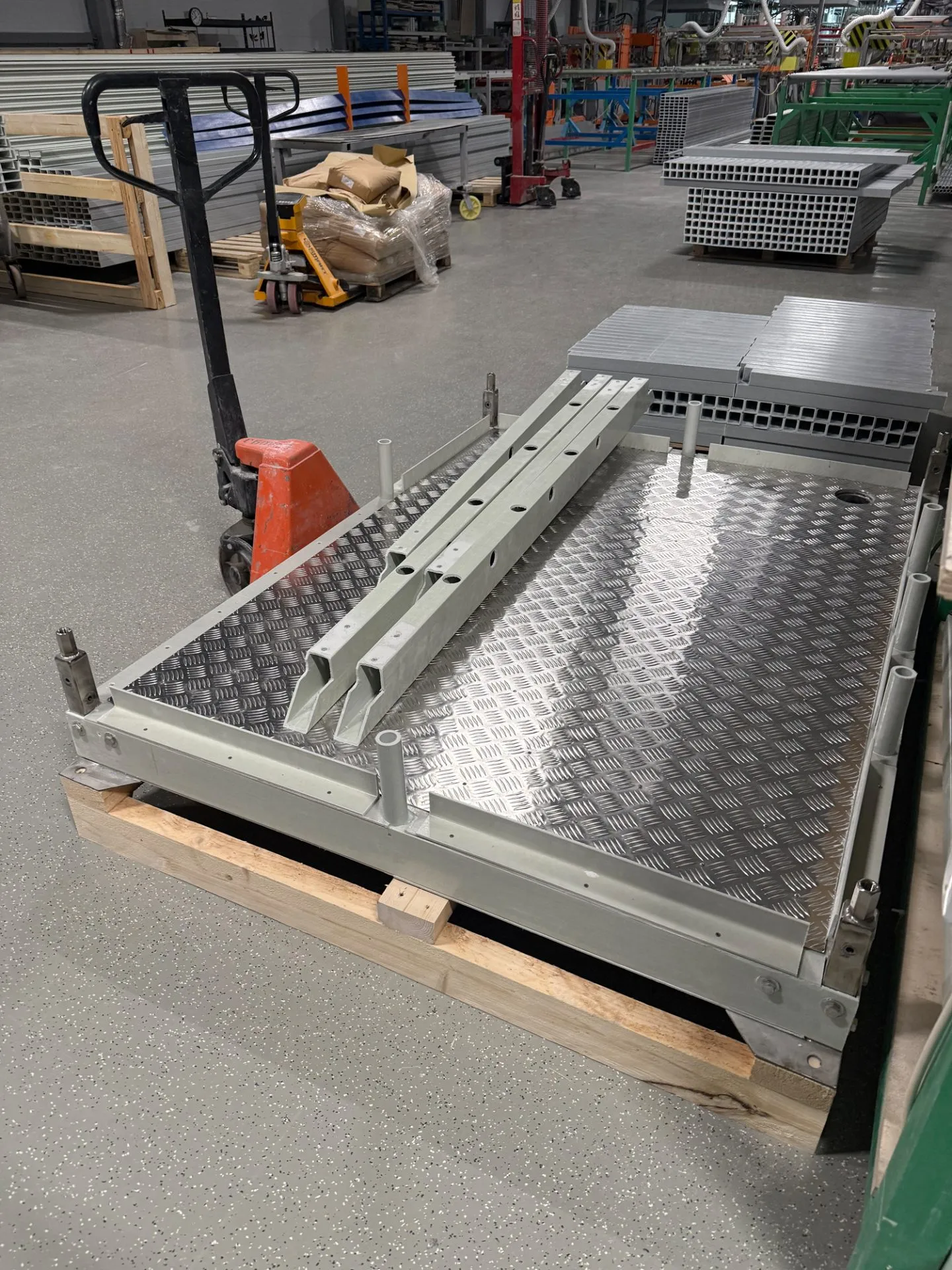

Размещение блок-бокса производится на фундаменте, раме или подиуме. Необходимый вариант выбирают исходя из несущей способности основания и требований по вибрации. Анкеровка к основанию производится через закладные с контролем момента затяжки; подъёмно-транспортные элементы рассчитаны на массу блока с оборудованием. Внутренние опорные поверхности рассчитаны под монтаж электрощитов и установку оборудования; для ограждения зоны допускается сопряжение с системами ограждений.

Монтаж и допуски

Отверстия и вырезы выполняются инструментом по композиту без ударного режима; отступ от кромки/угла для сверления отверстий — не менее 2–3 диаметров отверстия. В узлах «металл+композит» применяются изолирующие прокладки; все кромки и отверстия после обработки зачищаются и герметизируются совместимыми составами. Шаг креплений панелей облицовки и схема расстановки оборудования/размещения закладных утверждаются проектом; контроль момента затяжки резьбовых соединений в конструкции и при креплении технологического оборудования обязателен.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества композитных блок-боксов PULTRA

• Коррозионностойкость и химстойкость в прибрежной/промышленной атмосфере.

• Диэлектрика, отсутствие искрообразования; опционально — антистатическое исполнение.

• Низкая масса — монтаж без тяжёлой техники, снижение нагрузки на основание.

• УФ-стойкость для наружной эксплуатации; стабильность геометрии.

• Температурный диапазон −60…+100 °C (возможна адаптация).

• Долговечность и минимальное обслуживание (покрытия/фурнитура — по ТЗ).

Комплектация и опции

• Двери (1/2 створки), окна/люки, замки и устройства фиксации створок.
  • Вентиляция (естественная/принудительная), фильтры, обогрев и термостаты.
  • Площадки под ввод/кабельные вводы, сопряжение с коробами/лотками; внутренние рейки под крепёж.
  • Закладные, анкеры, опоры/рамы; окраска/цвет по RAL; маркировка и таблички.
  • Документация: паспорт, сертификаты, комплект чертежей и схем узлов.

Сопутствующие решения

Для организации внешних трасс и вводов применяются кабеленесущие системы; при необходимости — опоры и консоли и соединительные элементы кабельных лотков. Внутри блока размещают технологические площадки и лестничные сходы и марши. Для проходных зон применяются ограждения; для заполнения заны пола используются профилированные настилы.

Логистика, маркировка, поставка

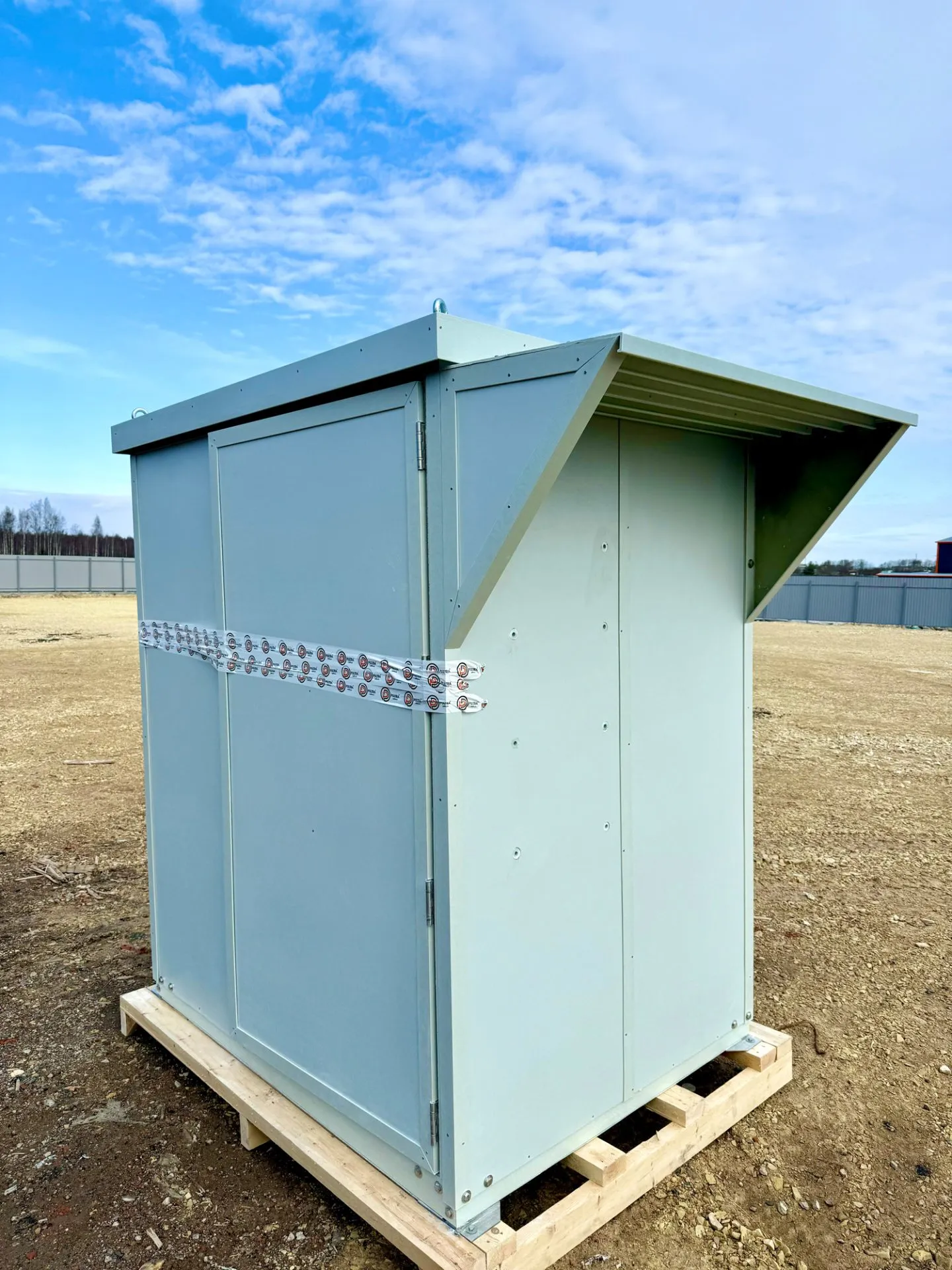

Поставка выполняется комплектно — основное изделие и демонтированные для перевозки внешние элементы. Каждое грузовое место снабжено ярлыком партии с типоразмером, габаритами, массой, цветом, номером партии и схемой строповки/крепления.

Упаковка обеспечивает защиту кромок и поверхностей при транспортировке;

Готовы отгрузить в день обращения и закрепить нужный объём.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.
