Элементы композитные для строительства градирен PULTRA

Назначение и области применения композитных элементов для градирен

Композитные конструкции для вентиляторных градирен

Композитные конструкции для вентиляторных градирен формируют несущий каркас, площадки обслуживания, переходные мостики и лестничные марши вокруг корпуса градирни. Композитный каркас вентиляторной градирни и опорные конструкции градирен из композитного профиля воспринимают нагрузки от оборудования, площадок и ограждений, при этом не подвержены коррозии в условиях постоянной влажности.

Лёгкие коррозионностойкие конструкции для вентиляторных градирен снижают массу сооружения и нагрузку на фундамент, упрощают монтаж, особенно в стеснённых условиях действующих предприятий. Стеклопластиковые конструкции для градирен позволяют существенно сократить объём регламентных антикоррозионных работ по сравнению со стальными системами.

Применение в системах оборотного водоснабжения и промышленных объектах

Композитные элементы градирен для агрессивных сред применяются на объектах с оборотным водоснабжением, в том числе на энергетических, химических, нефтехимических и металлургических предприятиях. В таких условиях элементы из стеклопластика устойчивы к реагентам, аэрозолям и перепадам температур, сохраняют геометрию и несущую способность на протяжении длительного срока службы.

Стеклопластиковые элементы для градирен используются как при строительстве новых градирен, так и при поэтапной замене стальных элементов на композитные в рамках программ модернизации.

Модернизация действующих градирен

При модернизации существующих градирен часто требуется замена корродирующих стальных конструкций без существенного увеличения нагрузок на фундамент и строительные конструкции. В этом случае востребованы композитные элементы для градирен купить в формате поставки под готовый проект или с разработкой решения «под ключ».

Элементы градирен из стеклопластика под заказ позволяют повторить геометрию существующих узлов или предложить обновлённую компоновку с учётом текущих требований по безопасности, доступности обслуживания и эксплуатации оборудования.

Состав и типы композитных элементов для строительства градирен

Несущие каркасы и опорные конструкции

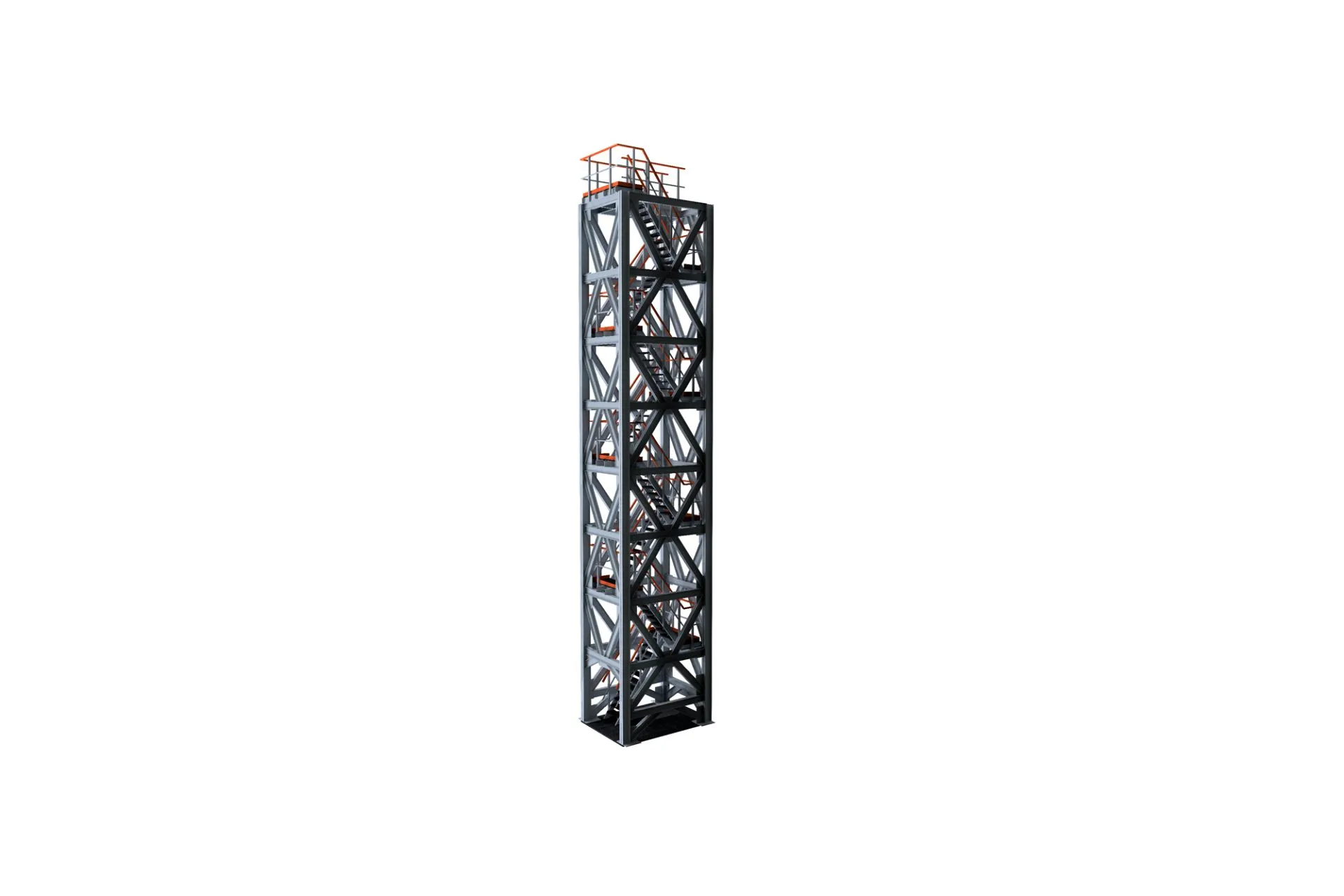

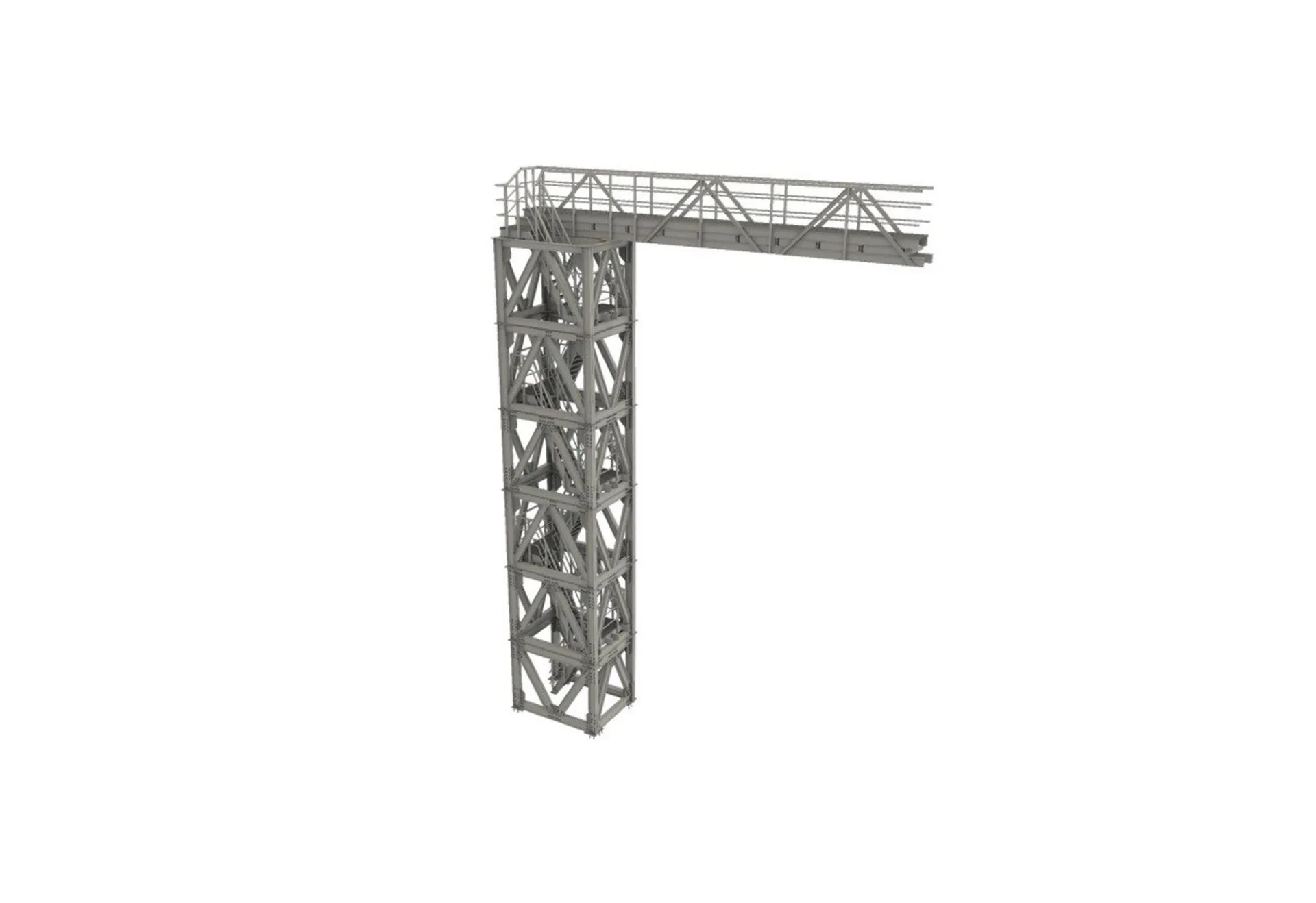

Несущие композитные каркасы для градирен формируются из балок и колонн PULTRA. Несущие конструкции вентиляторных градирен из композитного профиля включают вертикальные стойки, горизонтальные связи, раскосы и опорные рамы под вентиляторы, воздуховоды и обслуживающие площадки.

Балки и колонны из композитного профиля для градирен подбираются по сечениям и длинам с учётом ветровых, эксплуатационных и технологических нагрузок. Опорные конструкции градирен из композитного профиля могут интегрироваться с существующими железобетонными и металлическими элементами сооружения через закладные детали и анкеры.

Площадки и переходные мостики обслуживания

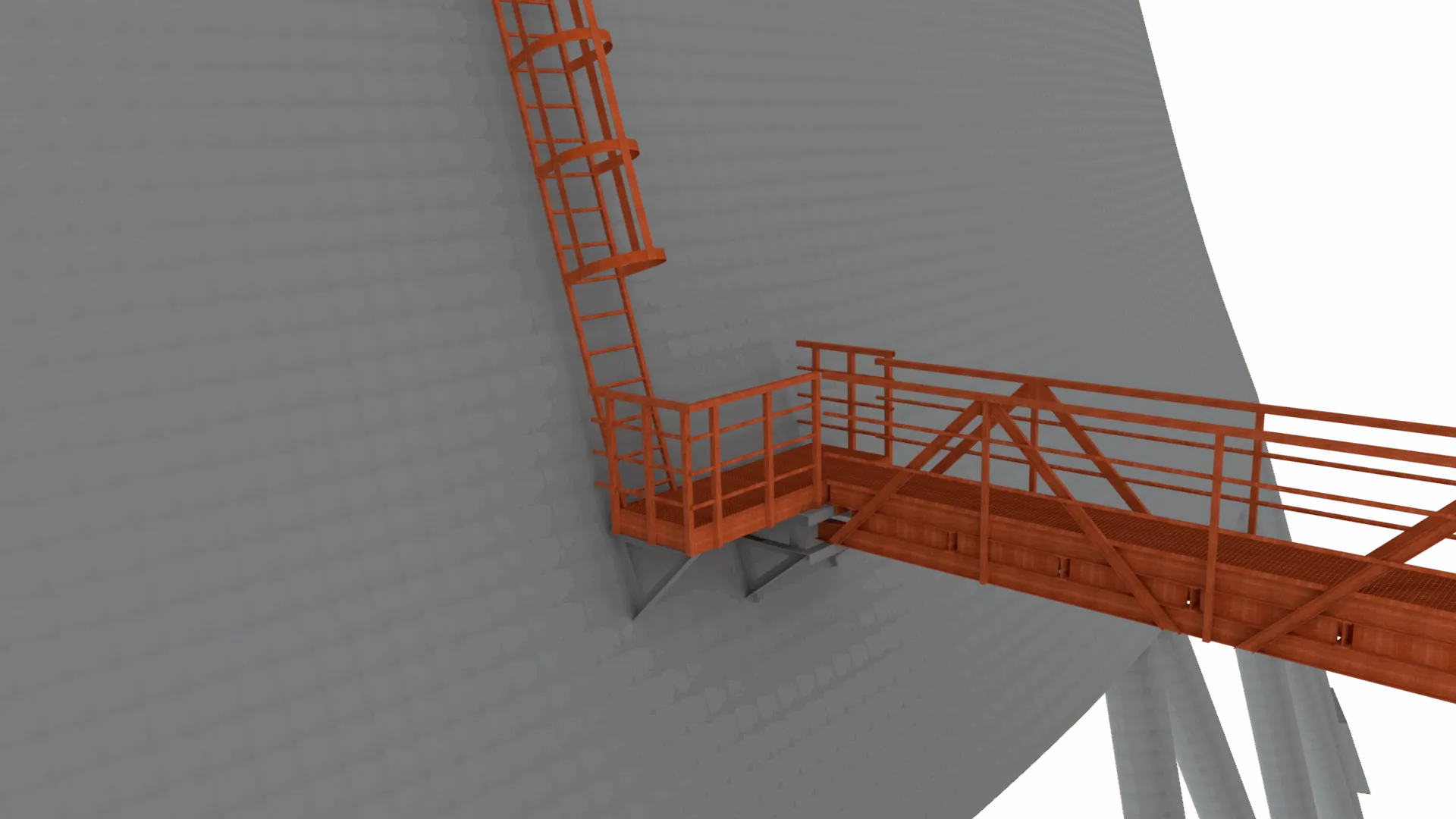

Площадки обслуживания градирен из стеклопластика и композитные площадки обслуживания градирен обеспечивают безопасный доступ к вентиляторным блокам, приводам, системам управления и узлам контроля. Площадки располагаются по периметру корпуса, на отметке установки вентиляторного оборудования и в зонах подхода к обслуживаемым элементам.

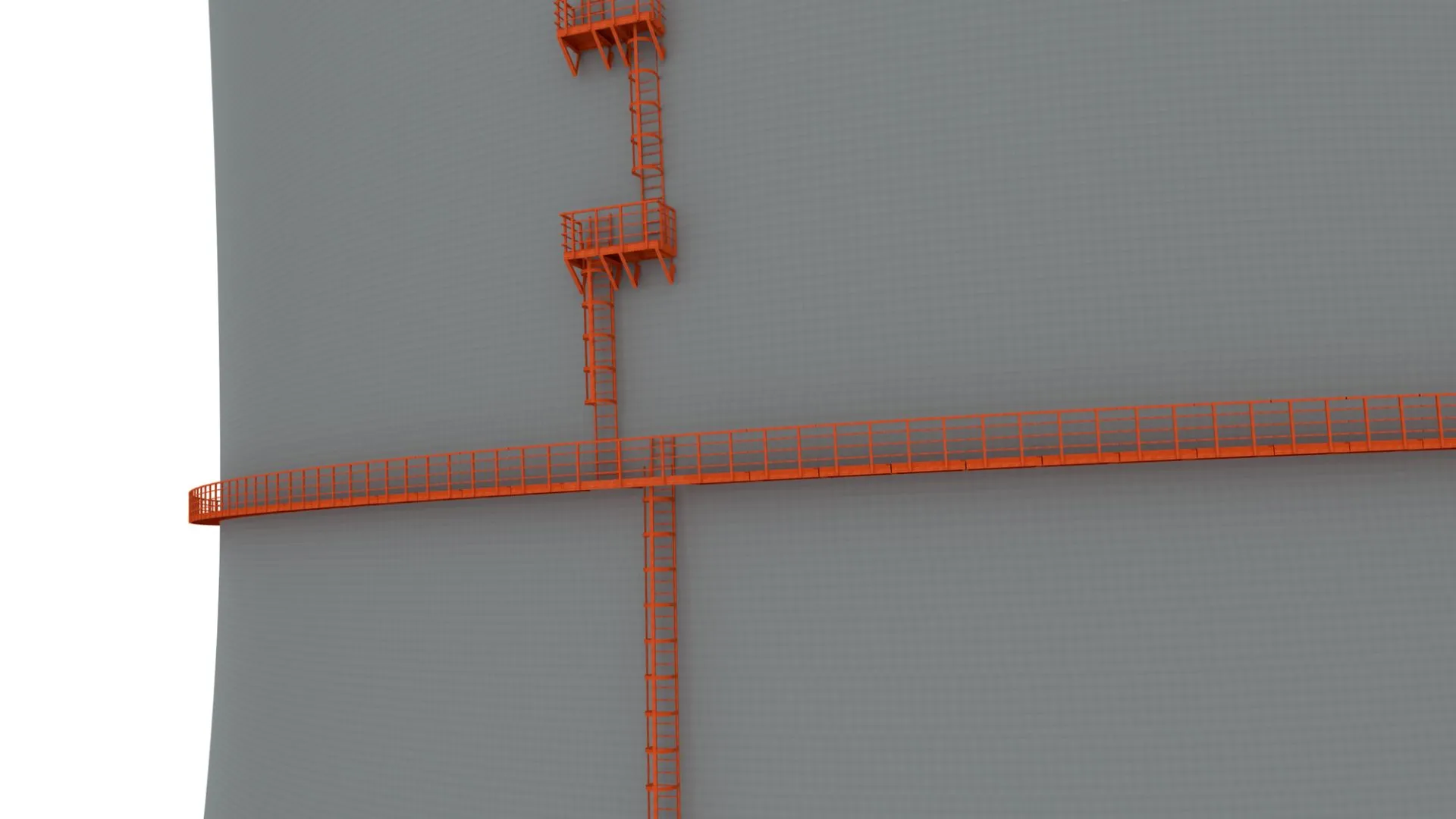

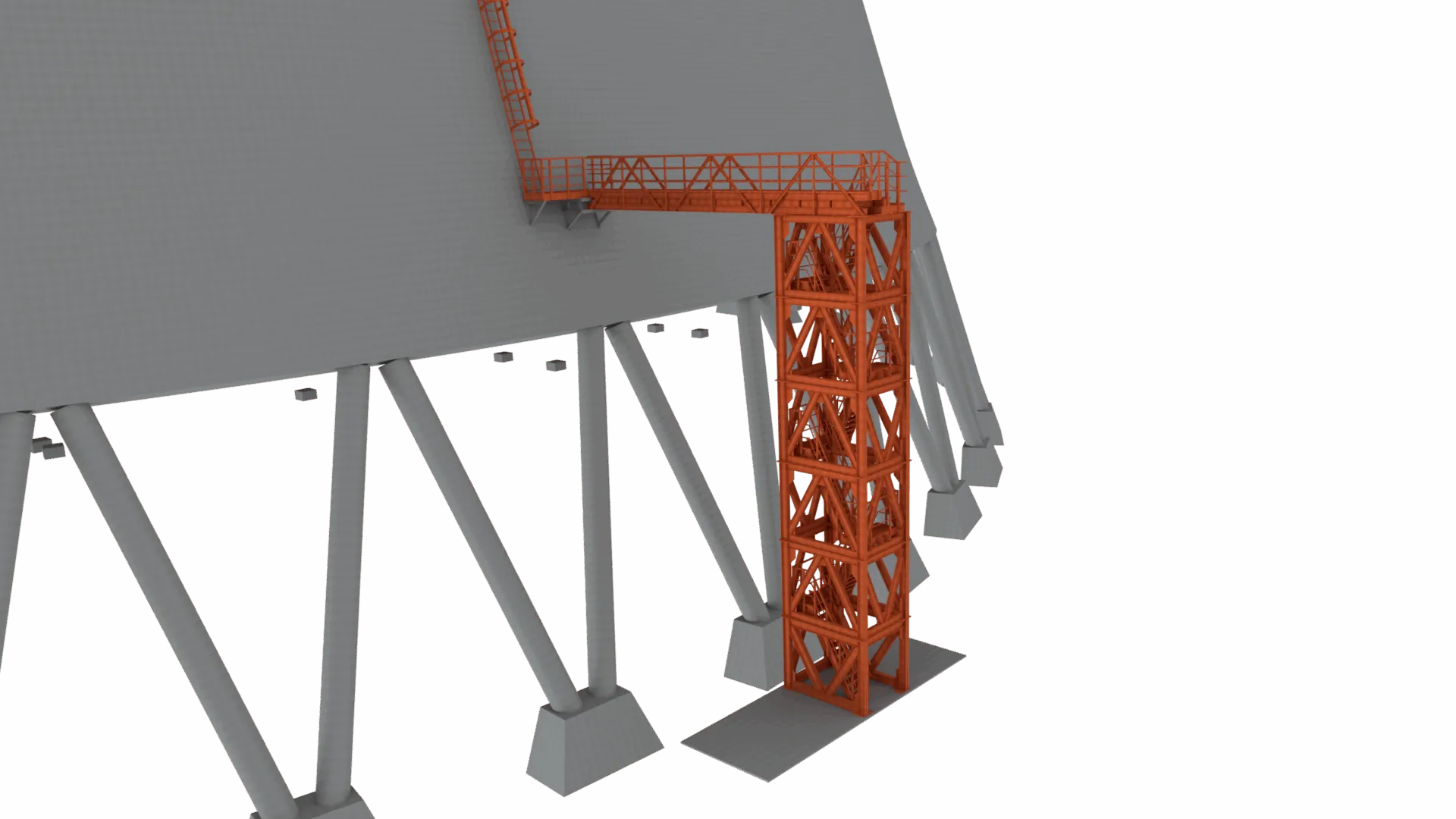

Переходные мостики вокруг градирен из композитных настилов связывают площадки между собой и обеспечивают транзитный проход персонала. Геометрия мостиков и расположение площадок согласуются «по проекту» с общими решениями по площадкамобслуживания  для технологического оборудования.

Настилы для обслуживания и проходов

Композитные настилы для обслуживания градирен применяются в проходных зонах, на площадках и мостиках. Решетчатый настил для градирен из стеклопластика обеспечивает дренаж воды, устойчивость к загрязнениям и противоскользящий эффект. Решетчатые настилы для площадок градирен композитные подбираются по размеру ячейки, толщине и типу противоскользящего покрытия.

Для участков с повышенными требованиями к сплошности покрытия используются сплошные композитные настилы или профилированные композитные настилы из линейки [/produkciya/kompozitnye-nastily/]. Тип настила, шаг опор и допустимые прогибы принимаются «по проекту» с ориентиром на L/120…L/400.

Лестницы, лестничные марши и башни

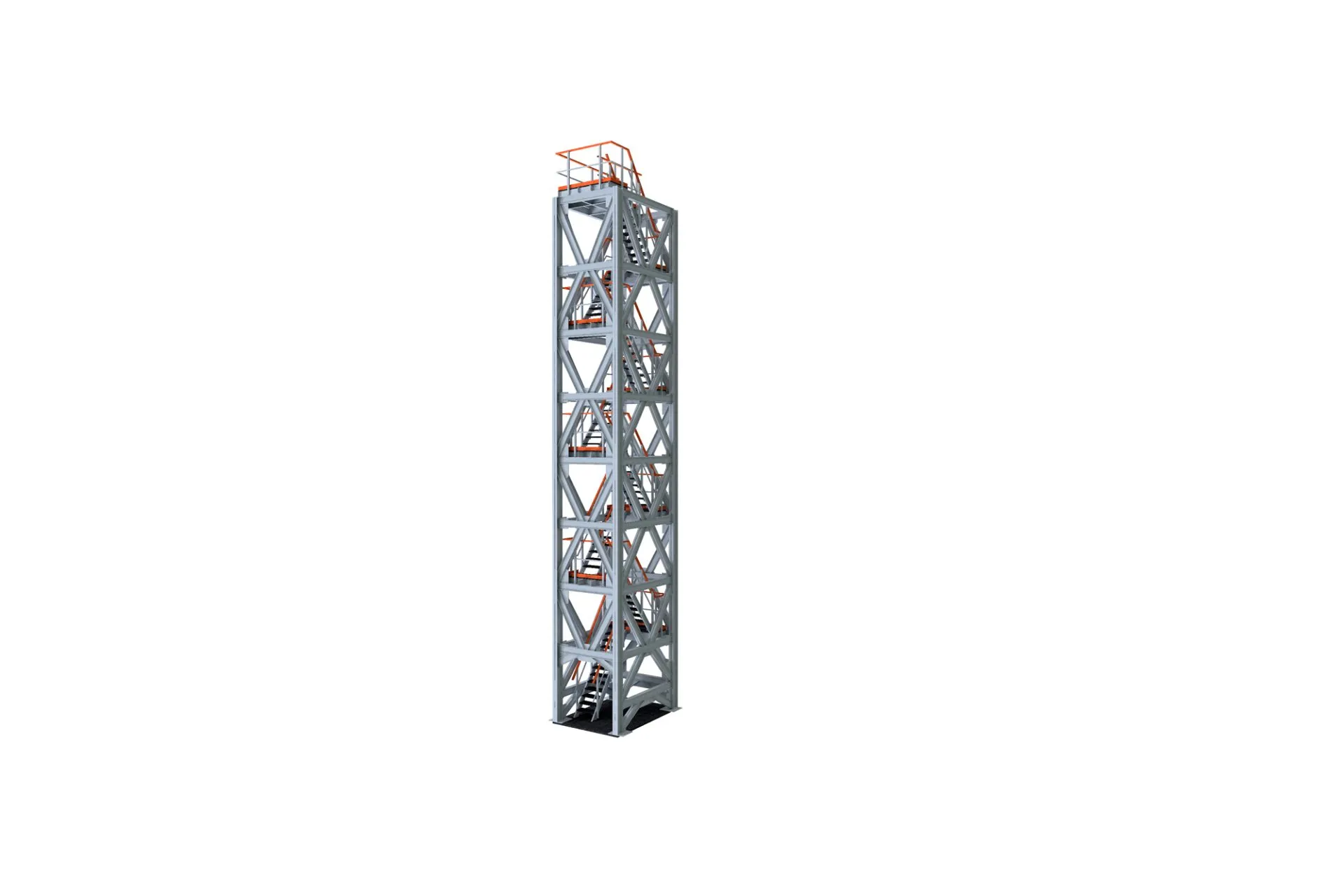

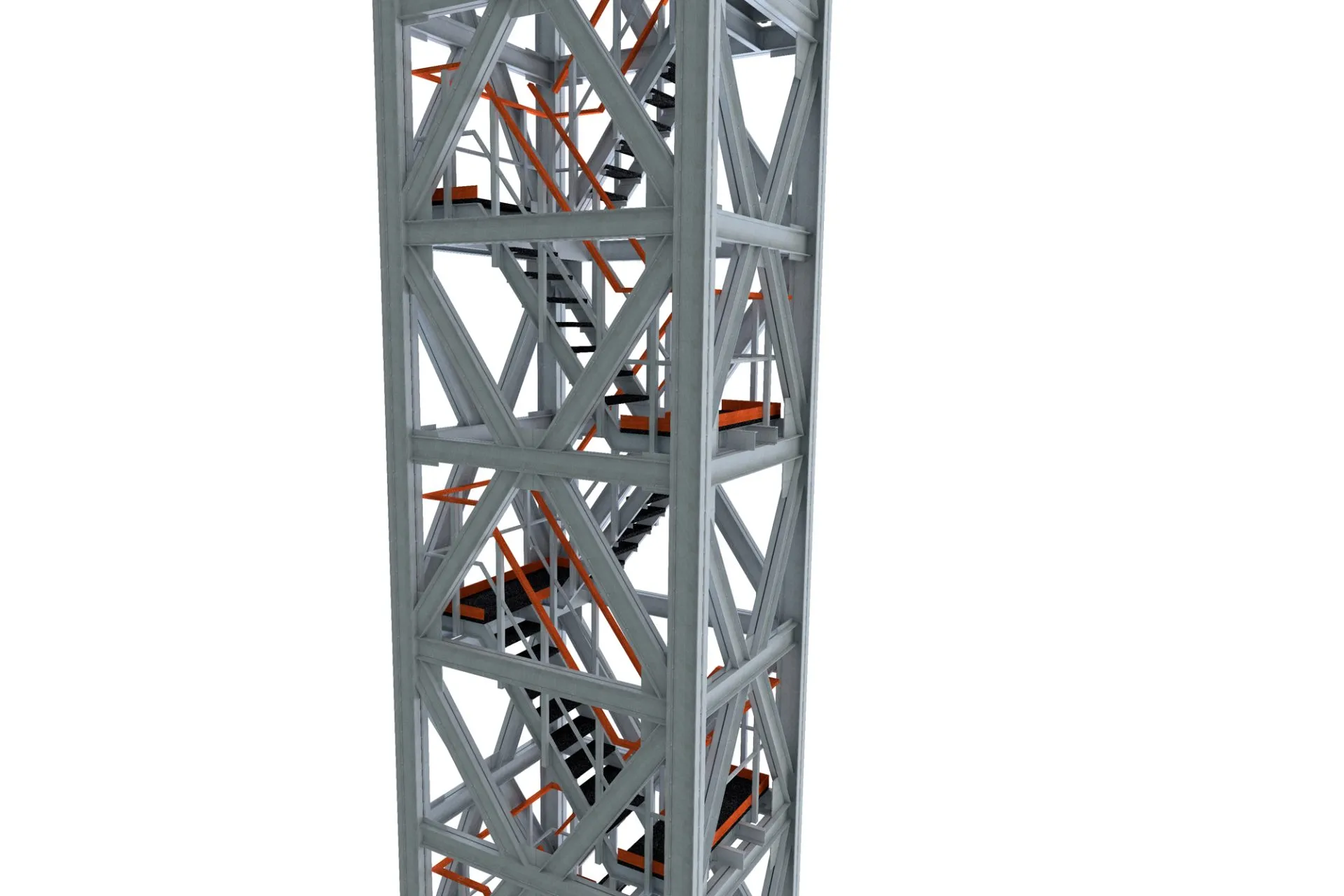

Лестницы для градирен из стеклопластика обеспечивают подъём на площадки и верхние отметки конструкции. Композитные лестницы для вентиляторных градирен могут выполняться в виде прямых маршей, лестничных башен или локальных стремянок для доступа к отдельным узлам.

Лестничные марши для градирен из композитных материалов интегрируются в общую систему ограждений и площадок. Стремянки обслуживания градирен из композита применяются там, где необходим доступ к локальному узлу без устройства большой лестничной клетки.

Базовые решения по лестницам согласуются с линейкой лестничных сходов и маршей, при этом на данной странице рассматривается их применение именно в составе градирен.

Ограждения и диэлектрическая безопасность

Ограждения для градирен из стеклопластика устанавливаются по периметру площадок, мостиков, лестниц и зон обслуживания. Композитные ограждения вентиляторных градирен обеспечивают безопасность персонала и удержание на рабочих ярусах, при этом не подвержены коррозии.

Перильные ограждения для площадок градирен из композита повышают электробезопасность в зонах, где размещено электрооборудование. Типы стоек, поручней и заполнения подбираются по аналогии с решениями из раздела ограждения композитные с адаптацией под конкретный проект градирни.

Опорные конструкции оросителей и воздуховодов

Отдельный блок — опорные конструкции оросителей градирен из композита. Опоры оросительных пакетов из стеклопластикового профиля воспринимают массу оросителей и динамические нагрузки от потоков воды и воздуха. Композитные опоры для воздуховодов градирен используются для фиксации воздуховодов и элементов систем вытяжной вентиляции, включая композитные конструкции для систем вытяжной вентиляции градирен.

Конфигурация опор может быть рамной, консольной или комбинированной и подбирается «по проекту» с учётом компоновки внутреннего пространства градирни.

Основные группы элементов композитных для строительства градирен PULTRA:

• несущие композитные каркасы и опорные конструкции вентиляторных градирен;


• композитные площадки обслуживания градирен и переходные мостики вокруг корпуса;


• решётчатые и сплошные композитные настилы для проходов и рабочих зон;


• лестницы, лестничные марши, лестничные башни и стремянки обслуживания градирен;


• ограждения и перильные ограждения для площадок градирен из композита;


• опорные конструкции оросителей и композитные опоры для воздуховодов и систем вытяжной вентиляции.


Материалы и эксплуатационные свойства композитных элементов

Композиты и стеклопластик в градирнях

Стеклопластиковые элементы для градирен из композитных материалов изготавливаются на основе армирующего стекловолокна и полиэфирной матрицы. Такой материал сочетает достаточную несущую способность, устойчивость к влаге и химическим воздействиям, стабильность размеров и малый удельный вес.

Композитные конструкции позволяют снизить массу каркаса, площадок и ограждений без потери прочностных характеристик, что особенно важно для крупногабаритных вентиляторных и башенных градирен и модульных систем.

Коррозионная стойкость и работа в агрессивной среде

Композитные элементы градирен для агрессивных сред рассчитаны на постоянный контакт с влажным воздухом, брызгами оборотной воды и реагентов. В отличие от стальных систем, элементы из стеклопластика для градирен не подвержены электрохимической коррозии и не требуют регулярной антикоррозионной окраски.

Подбор рецептуры и защитного слоя выполняется в зависимости от состава воды и характеристик среды. Это особенно актуально для градирен на химических, нефтехимических и металлургических производствах, а также для градирен ТЭЦ и крупных энергетических объектов.

Температурные режимы и климат

Композитные конструкции для градирен сохраняют работоспособность в диапазоне температур −60…+100 °C. Это позволяет использовать их в различных климатических регионах, при эксплуатации на открытом воздухе и в условиях переменных температур, включая зимнюю эксплуатацию с обледенением.

Температурные деформации учитываются на стадии проектирования композитных элементов для градирен: задаются компенсационные зазоры, допускается температурная работа профилей и настилов в пределах, предусмотренных характеристиками изделий и проектной документацией.

Диэлектрические и противоскользящие свойства

Диэлектрические ограждения для обслуживания градирен и композитные настилы снижают риск распространения токов утечки по путям перемещения персонала. Это важно для объектов, где в непосредственной близости проходят кабели, установлены электродвигатели, шкафы управления и другое электрооборудование.

Настилы градирен выполняются с противоскользящей поверхностью . Это повышает безопасность перемещения в условиях постоянной влажности и образования плёнки воды.

Монтаж композитных конструкций градирен

Крепление каркасов, площадок и настилов

Монтаж композитного каркаса вентиляторной градирни выполняется с опиранием на фундаментные блоки и строительные конструкции по проектным узлам. Опорные конструкции градирен из композитного профиля соединяются между собой через болтовые, заклёпочные или сборные узлы, без применения сварки.

Площадки обслуживания из стеклопластика и переходные мостики устанавливаются на несущие элементы каркаса. Композитные настилы для обслуживания градирен крепятся к балкам и вторичным несущим профилям с заданным шагом, обеспечивая нормативные прогибы и устойчивость.

Инженерные допуски при работе с композитом

При обработке и креплении композитных элементов соблюдаются базовые допуски:

• отступ отверстий под крепёж от кромки профиля или настила — не менее 2–3 диаметров отверстий;


• сверление выполняется инструментом без ударного режима, с контролем скорости резания;


• после сверления производится зачистка кромок и при необходимости герметизация отверстий по рекомендациям производителя;


• в узлах «композит + металл» применяются прокладки для изоляции материалов;


• момент затяжки болтового крепежа контролируется, особенно в опорных узлах каркаса и площадок.


Такая технология работы с композитом обеспечивает долговечность и надёжность узлов соединения в условиях вибраций и переменных нагрузок.

Подбор несущей способности и прогибов (по проекту)

Несущая способность композитных конструкций для градирен рассчитывается с учётом эксплуатационных, ветровых и снеговых нагрузок, а также локальных усилий от оборудования. Ориентировочно прогибы элементов принимаются на уровне L/120…L/400, но конкретные значения фиксируются исключительно в проектной и  расчётной документации.

Шаг опор и креплений настилов задаётся проектом исходя из требований по жёсткости и нормативным значениям прогибов. В типовых решениях ориентировочно применяется шаг порядка ~1 пог. м, если иное не предусмотрено паспортами изделий и проектными решениями.

Преимущества композитных элементов и конструкций для градирен PULTRA

• существенное снижение массы несущих каркасов и обслуживающих конструкций по сравнению со сталью, уменьшение нагрузки на фундамент и строительные конструкции градирни;


• высокая коррозионная стойкость в условиях постоянной влажности, брызговых зон и агрессивных сред оборотного водоснабжения;


• возможность применения композитных элементов градирен для агрессивных сред без частой перекраски и сложных антикоррозионных программ;


• диэлектрические и противоскользящие свойства настилов и ограждений для повышения безопасности персонала;


• гибкость компоновки: изготовление композитных элементов для градирен под заказ по размерам и геометрии конкретного объекта;


• интеграция с существующими конструкциями при модернизации без существенного усиления несущих элементов;


• комплексный подход: проектирование композитных конструкций для градирен, проектирование композитных элементов для градирен, изготовление и монтаж композитных конструкций градирен.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Проектирование, изготовление и поставка композитных элементов для градирен

PULTRA выполняет проектирование композитных конструкций для градирен и композитных элементов для градирен на основе исходных данных заказчика: тип градирни, высота, компоновка оборудования, характеристики среды и климатические условия региона. На основе ТЗ разрабатываются узлы композитных каркасов, площадок, лестниц, ограждений и опор оросителей.

Изготовление композитных элементов для градирен ведётся по согласованной спецификации с привязкой к конкретному объекту. Композитные элементы для градирен можно приобрести как в составе комплексного проекта, так и в виде отдельных партий для поэтапной модернизации.

Коммерческие параметры формируются в зависимости от номенклатуры, объёма поставки, сложности каркаса и требований по доработке документации. Поставка композитных элементов для градирен по России возможна как единовременно, так и поэтапно, в соответствии с графиком строительства.

Отрасли и типовые сценарии применения

Композитные элементы и конструкции для градирен PULTRA применяются в следующих сценариях:

• градирни электростанций и ТЭЦ — несущие композитные каркасы, площадки обслуживания, лестничные башни и ограждения в зонах вентиляторов и систем охлаждения;


• градирни промышленных предприятий (химия, нефтехимия, металлургия, машиностроение) — композитные элементы градирен для агрессивных сред, устойчивые к реагентам и технологическим выбросам;


• градирни систем оборотного водоснабжения крупных инфраструктурных объектов — коррозионностойкие элементы градирен из композитных материалов;


• модернизация действующих вентиляторных градирен — замена стальных элементов на лёгкие коррозионностойкие конструкции без существенного усиления фундаментов;


При необходимости разрабатываются индивидуальные решения с учётом требований по коррозионной стойкости, температурным режимам, особенностям компоновки оборудования и регламентам обслуживания.

Документация, логистика и маркировка

На композитные элементы и конструкции для градирен PULTRA предоставляются паспорта изделий, типовые узлы, а при необходимости — комплекты чертежей и 3D-моделей для включения в проектную документацию. Это упрощает работу проектных организаций и служб эксплуатации.

Поставка элементов организуется комплектами по объекту и по блокам: каркас, площадки, лестницы, ограждения, опоры оросителей и воздуховодов. Каждый элемент маркируется по схеме, удобной для монтажа:

• наименование объекта и обозначение градирни;


• отметка установки (ярус, уровень площадки или марша);


• позиция элемента по спецификации;


• дата изготовления и номер партии.


Такая логистика ускоряет комплектацию, складирование и монтаж композитных конструкций градирен, уменьшает риск ошибок на объекте.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
