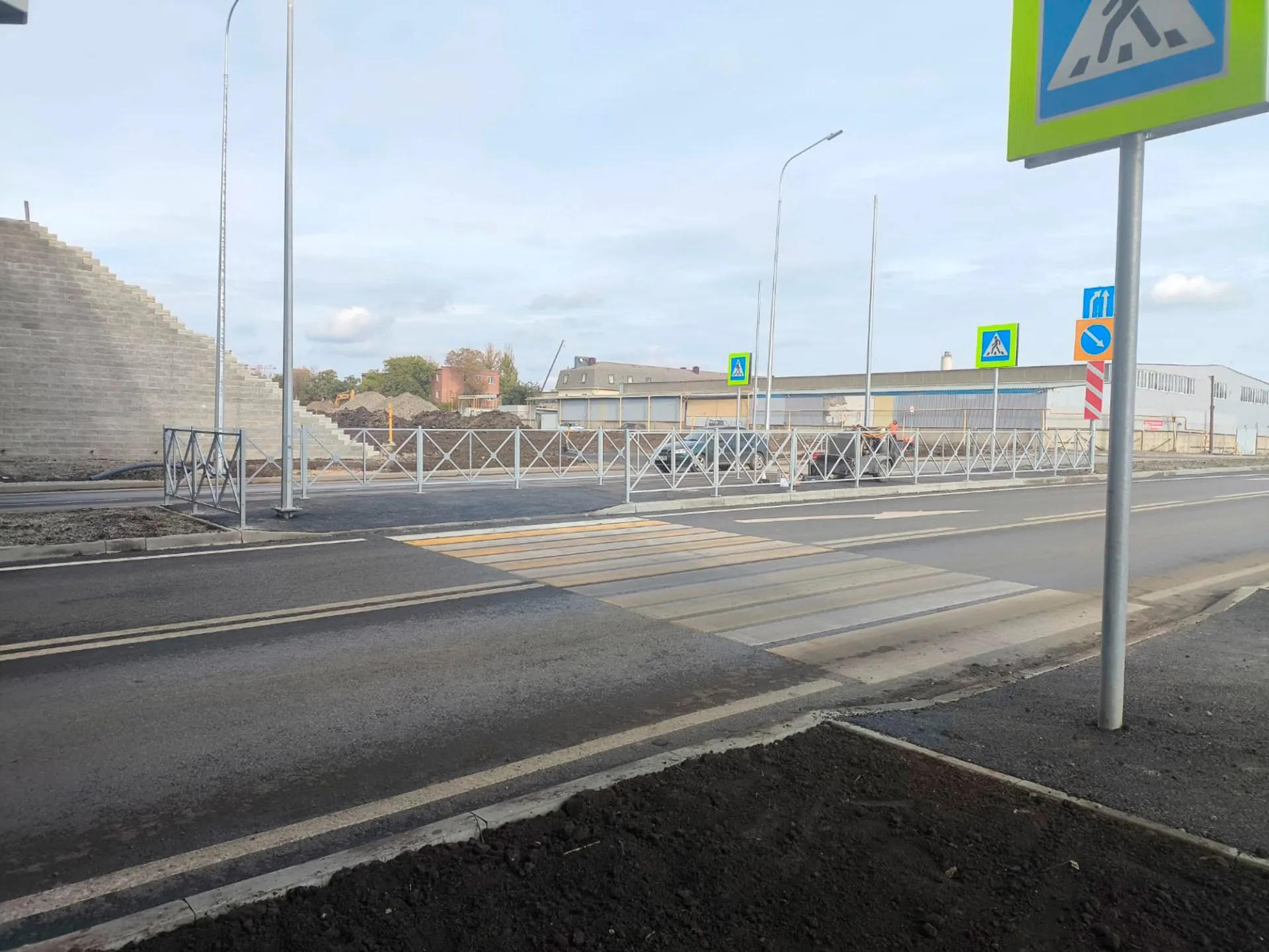

Ограждения ХХ-образные PULTRA

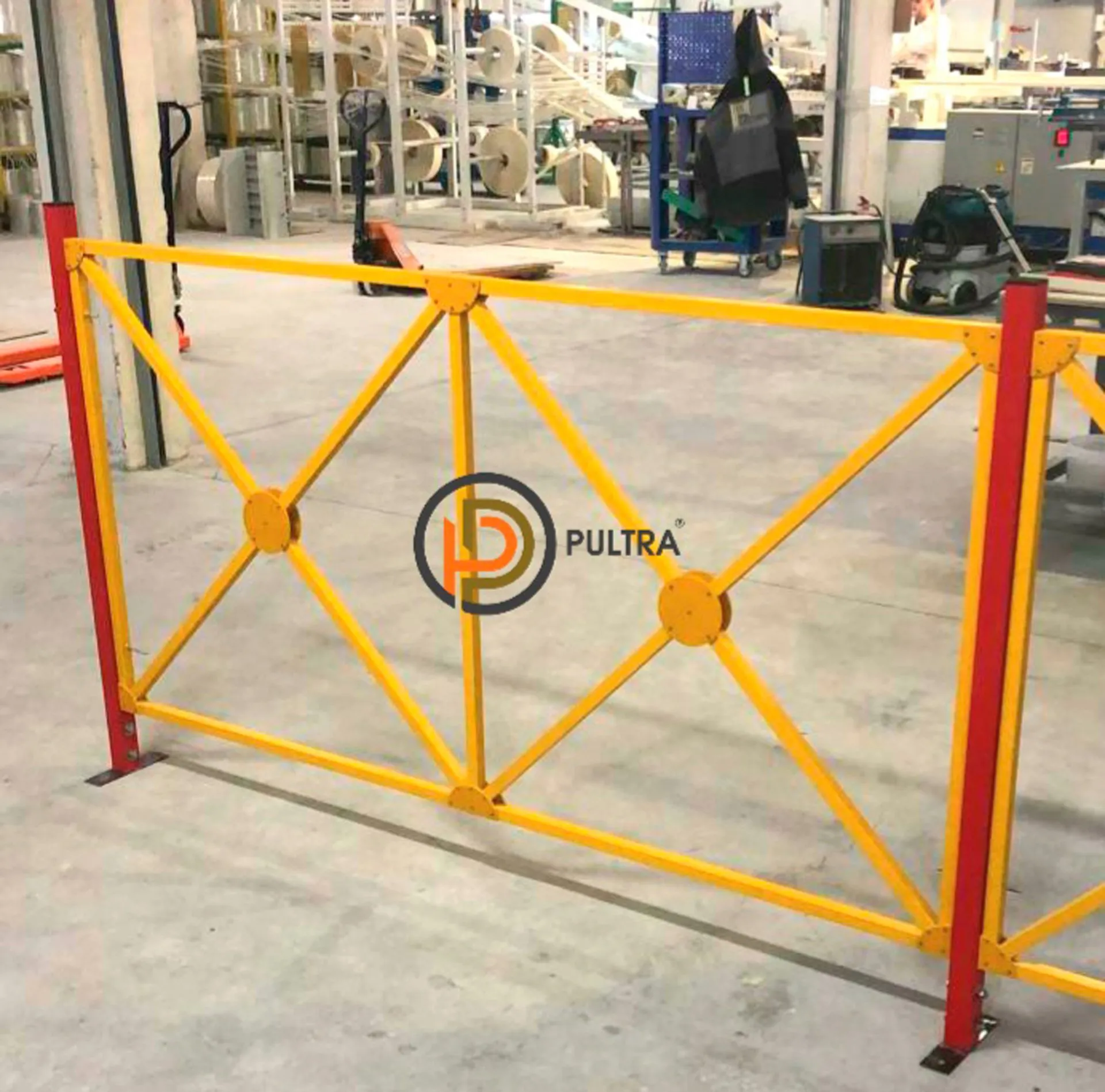

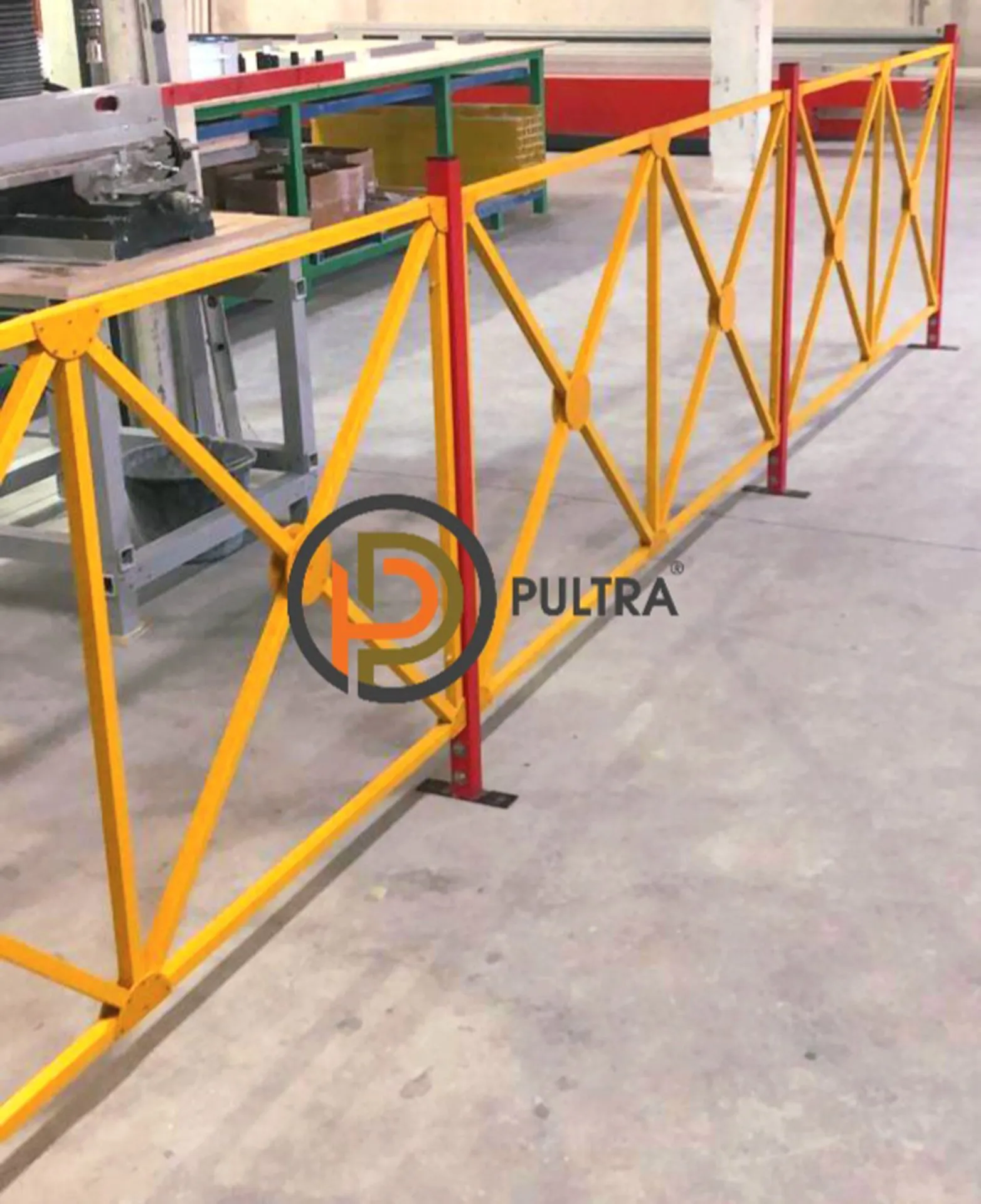

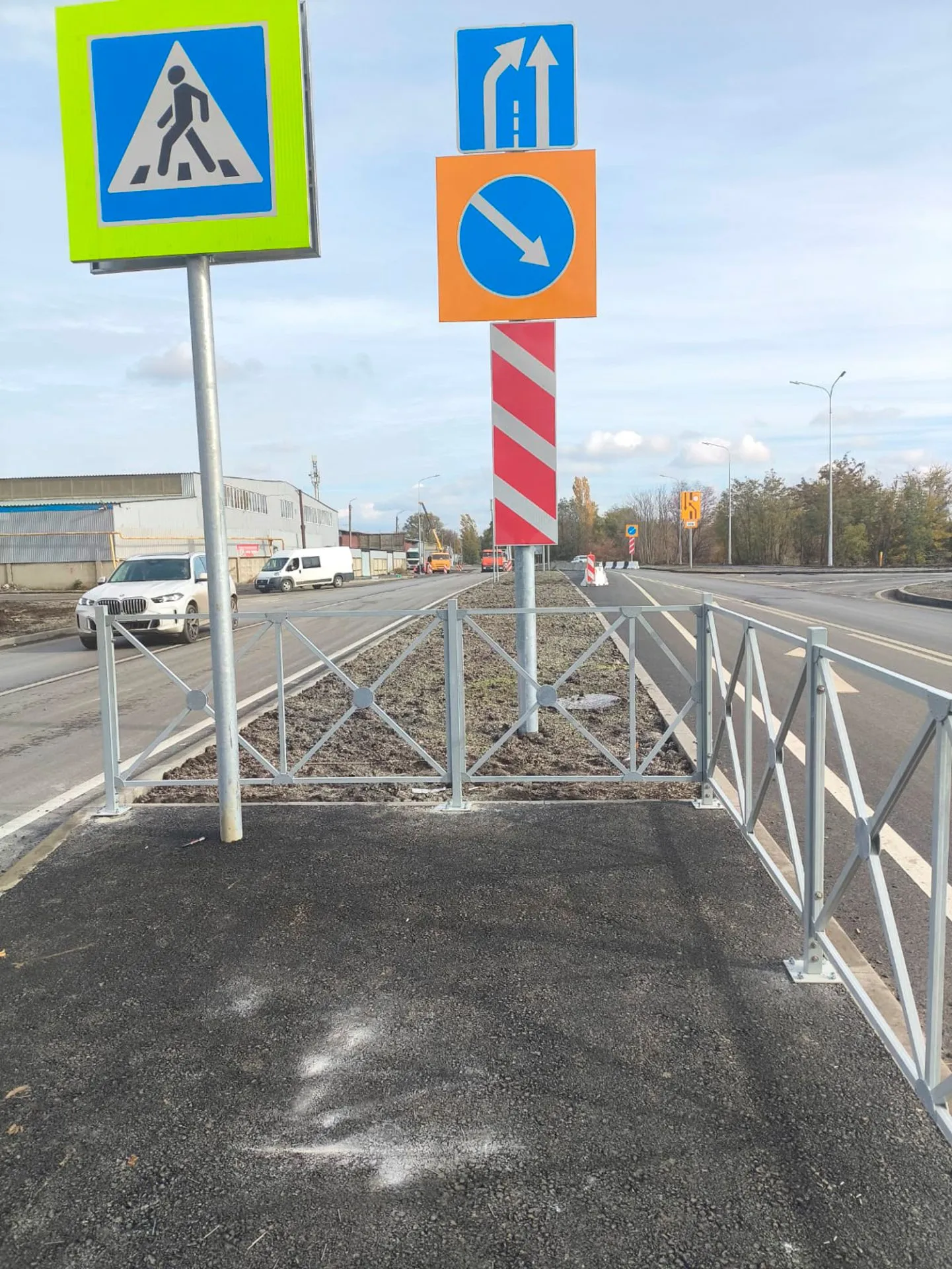

Конструкция ХХ-образного ограждения

Стойки, горизонтальные элементы и крестовые диагонали

Основу ХХ-образного ограждения составляют стойки, установленные по периметру площадки или галереи, и система горизонтальных и диагональных элементов. Верхний и нижний пояса создают базовый контур, ограничивающий зону перемещения персонала, а крестовые диагонали, пересекающиеся между стойками, формируют ХХ-схему и перераспределяют нагрузки в плоскости ограждения.

Стойки воспринимают суммарные усилия от поясов, диагоналей и локальных воздействий от человека, передавая их на несущие конструкции площадки через подпятники и анкера. Профили поясов и диагоналей подбираются по сечению и жёсткости с учётом расчётных нагрузок, длины пролётов и требований по прогибам.

Диагональные элементы устанавливаются попарно между соседними стойками, с пересечением в середине пролёта. В точках пересечения применяются узлы, обеспечивающие совместную работу диагоналей и исключающие концентрацию напряжений. Геометрия «Х» задаётся проектом и контролируется при монтаже.

Работа ХХ-схемы под нагрузкой

При действии горизонтальной нагрузки на ограждение (давление людей, ветровая нагрузка, динамические воздействия) ХХ-схема работает как система раскосов, перераспределяющая усилия между стойками и по длине участка. Крестовые диагонали воспринимают растягивающие и сжимающие усилия, ограничивают деформации в плоскости, уменьшают прогибы по верхнему и нижнему поясам.

Благодаря этому ХХ-образные ограждения из композитного профиля особенно эффективны на длинных фронтах площадок и галерей, где обычная схема без диагоналей потребовала бы существенного увеличения сечений профилей или уменьшения шага стоек. ХХ-схема позволяет оптимизировать расход материала, сохраняя при этом требуемую жёсткость и устойчивость.

Варианты заполнения и высоты ограждения

Конфигурация ХХ-образного ограждения подбирается по проекту с учётом требований по высоте и размеру проёмов. Возможны варианты:

• различная высота ограждения для площадок обслуживания, галерей и эстакад;


• наличие дополнительного промежуточного пояса вдоль стойки, помимо верхнего и нижнего;


• изменение шага и геометрии диагоналей при переходе от одного участка к другому.


При необходимости Х-схема может сочетаться с другими типами заполнения (например, дополнительными горизонтальными элементами в нижней зоне), если этого требуют нормы по защите от падения предметов или специфика объекта.

Области применения ХХ-образных ограждений

ХХ-образные композитные ограждения применяются на объектах, где требуются повышенная плоскостная жёсткость ограждения и предсказуемое поведение при нагрузках:

• технологические площадки с длинными фронтами , где необходимо ограничить прогибы ограждения при нагрузке от персонала и оборудования;


• галереи обслуживания вдоль оборудования и трубопроводов , в том числе расположенные на высоте и подверженные ветровым воздействиям;


• переходные мостики и эстакады , по которым перемещается персонал и лёгкое оборудование, и требуется жёсткий контур безопасности по краям;


• площадки обслуживания резервуаров, блок-боксов [ /izdeliya/blok-boksy/ ], насосных и компрессорных станций, где недопустимы значительные смещения и деформации ограждения;


• участки, подверженные ветровым и динамическим нагрузкам , в том числе в прибрежных зонах и на открытых галереях;


• зоны, где важно сочетание повышенной жёсткости и визуальной прозрачности , без сплошных экранов, чтобы сохранять обзор оборудования и пространства.


На таких участках ХХ-образные ограждения из стеклопластика обеспечивают устойчивый контур, позволяющий безопасно работать и перемещаться по площадкам и галереям при длительной эксплуатации.

Материалы и температурные режимы

Композитные профили для ХХ-образных ограждений

Для ХХ-образных ограждений применяются стеклопластиковые профили пултрузионного производства. В качестве матрицы используются полиэфирные смолы, армированные непрерывным стекловолокном. Выбор системы определяется условиями эксплуатации:

• ортофталевая система рекомендуется для стандартной промышленной атмосферы, внутренних и частично защищённых площадок, где нет постоянного воздействия агрессивных сред;


• изофталевая система применяется для зон с высокой влажностью, соляным туманом, периодическим воздействием реагентов и химически активной среды.


Сечения профилей стоек, поясов и диагоналей подбираются с учётом расчётных нагрузок и требуемой жёсткости. Использование единой линейки композитных профилей упрощает проектирование, расчёт и комплектацию системы PULTRA на объекте.

Температурный диапазон и устойчивость к среде

ХХ-образные ограждения из композитного профиля рассчитаны на эксплуатацию в диапазоне температур от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет применять их:

• на наружных технологических площадках и эстакадах в регионах с суровым климатом;


• на прибрежных объектах, подверженных соляному туману и ветровым нагрузкам;


• в отапливаемых цехах и закрытых машинных отделениях.


По запросу возможны варианты с УФ-стабилизацией и окраской в цвета RAL, что важно для наружных площадок и галерей. Для объектов энергетики и электротехнических установок решения согласуются с диэлектрическими ограждениями; при необходимости возможно изготовление в антистатическом исполнении.

Монтаж и допуски ХХ-образных ограждений

Схема установки стоек и диагоналей

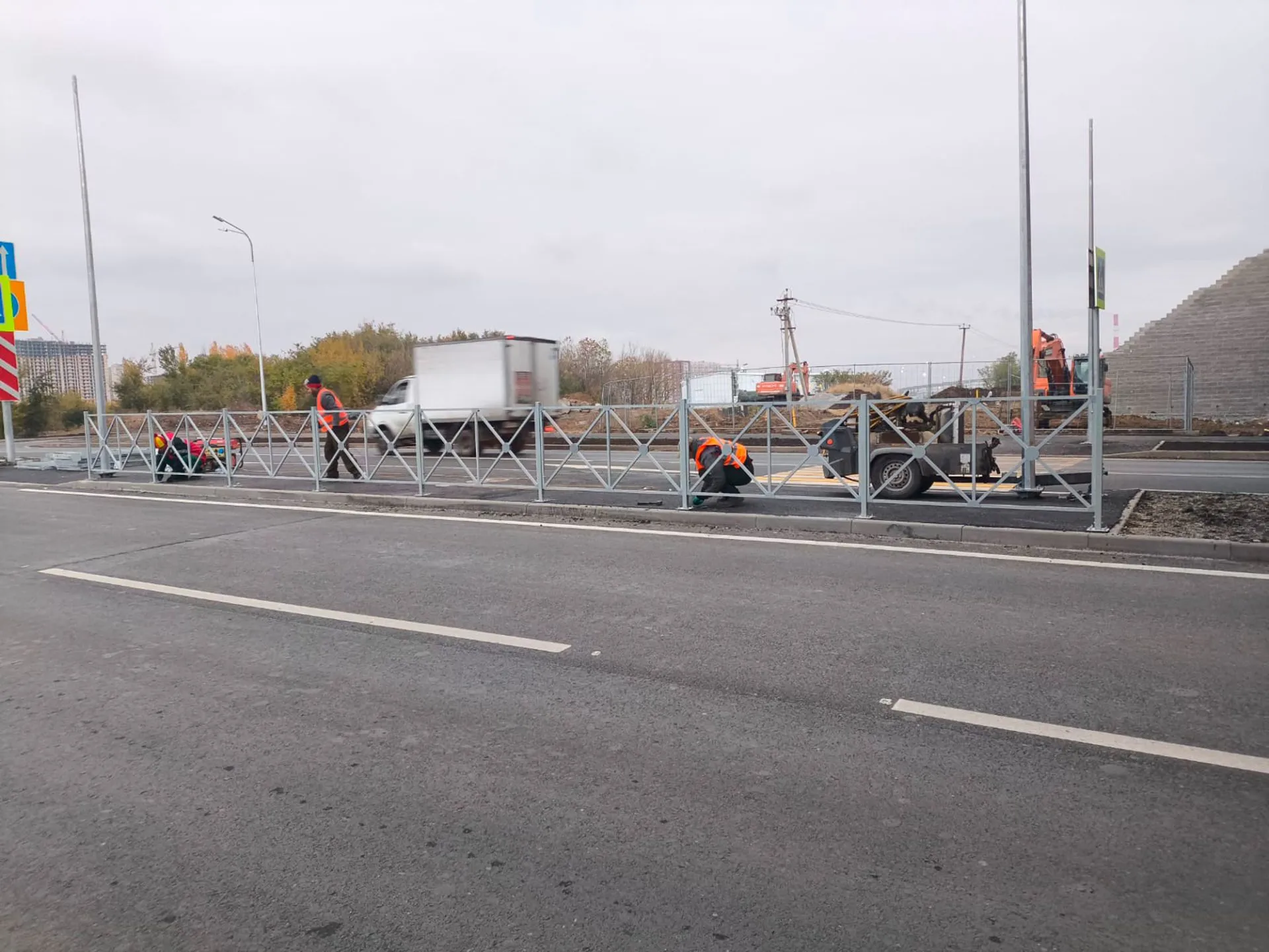

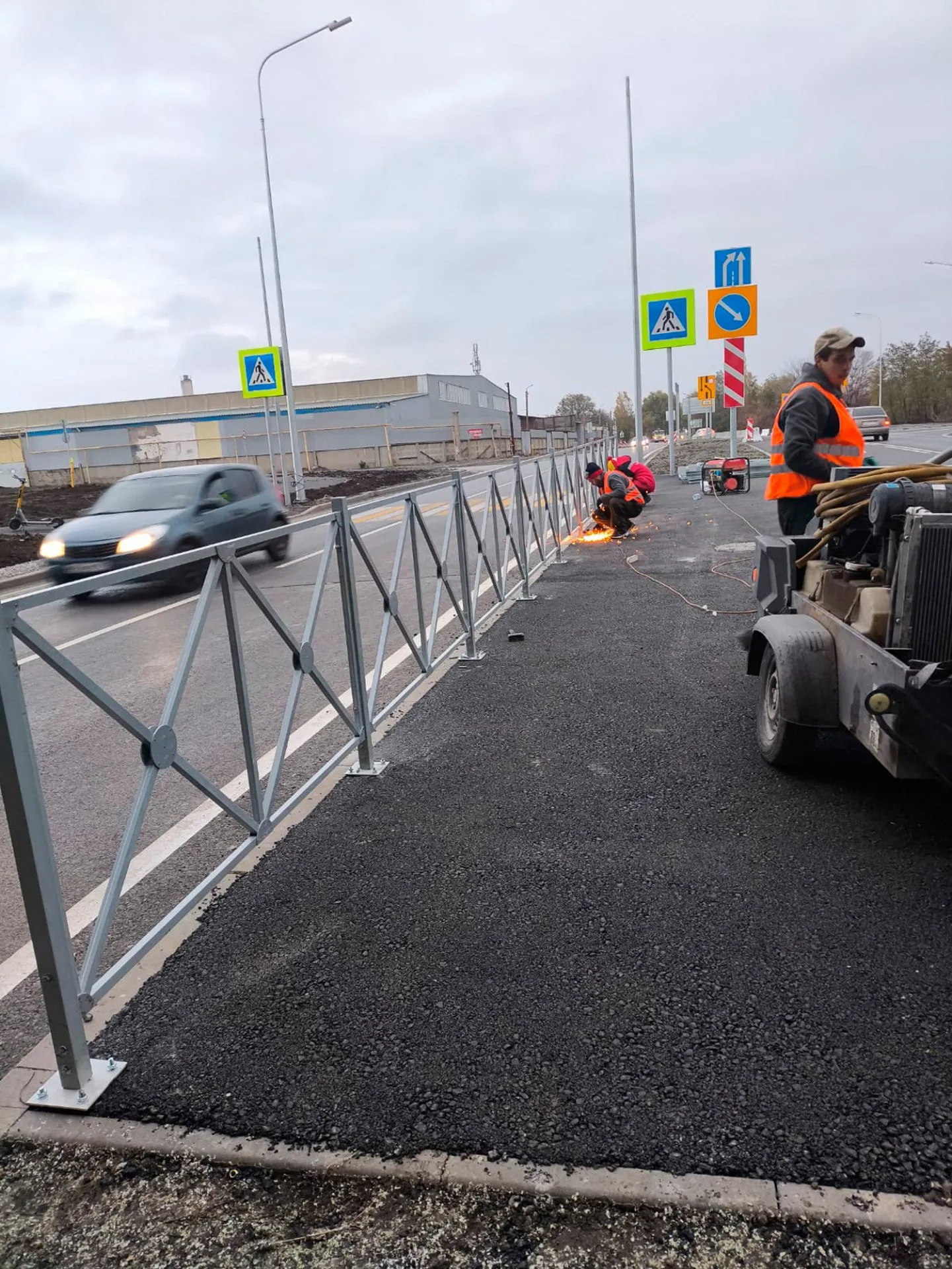

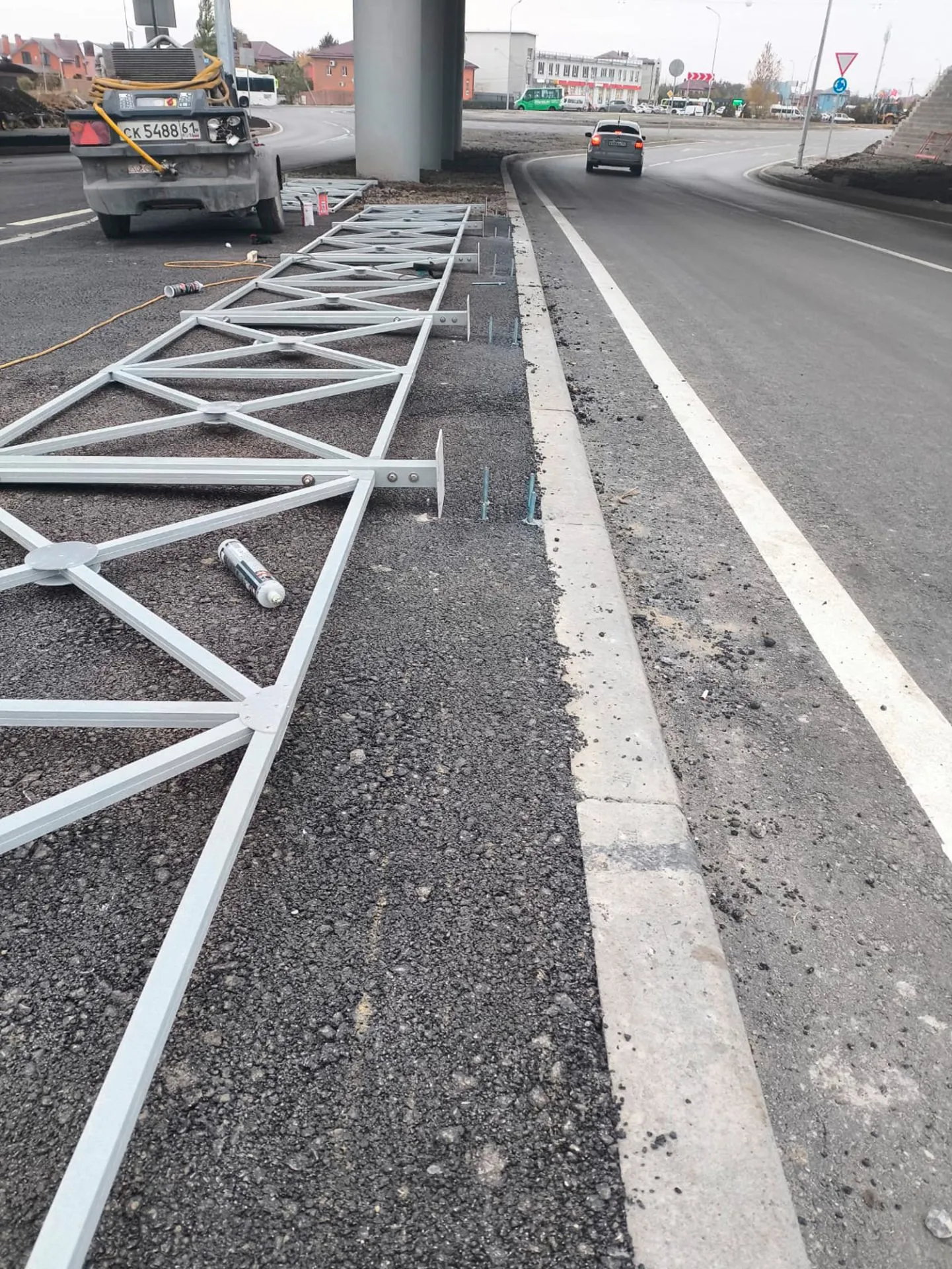

Монтаж ХХ-образных ограждений выполняется по проекту. Стойки крепятся к несущим элементам площадок — балкам, прогонам или настилу — через подпятники и анкера. Верхний и нижний пояса формируют базовый контур ограждения на заданной высоте.

Диагональные элементы устанавливаются парами между соседними стойками, с пересечением в пролёте. При этом контролируется:

• положение точек крепления диагоналей к поясам и стойкам;


• геометрия «Х» — углы и точка пересечения диагоналей;


• отсутствие конфликтов с технологическими элементами в зоне ограждения.


Корректная геометрия обеспечивает совместную работу всех элементов и передачу нагрузок по расчётной схеме.

Инженерные допуски и обработка композита

Чтобы ХХ-образные ограждения из композита сохраняли несущую способность и жёсткость на протяжении всего срока службы, при монтаже соблюдаются базовые инженерные требования:

• шаг стоек вдоль периметра площадки ориентиром принимается порядка 1 погонного метра, если иной шаг не определён проектом или расчетом;


• отступ отверстий под крепёж от кромки профиля выполняется не менее 2–3 диаметров отверстия;


• сверление и доработка элементов выполняются инструментом без ударного режима ;


• после сверления кромки и отверстия зачищаются и герметизируются по рекомендациям производителя;


• момент затяжки резьбовых соединений контролируется, особенно в узлах крепления стоек, поясов и диагоналей.


Соблюдение этих допусков снижает риск локальных повреждений и микротрещин и обеспечивает стабильную работу ограждений под нагрузкой.

Подбор шага стоек и прогибов (по проекту)

Расчёт ХХ-образных ограждений из композитного профиля включает подбор:

• шага стоек и длины пролёта между ними;


• сечений профилей стоек, поясов и диагоналей;


• схемы расположения диагоналей и точек их крепления.


В качестве ориентиров по прогибам элементов могут приниматься значения порядка L/200…L/250, однако окончательные критерии жёсткости и допустимых деформаций задаются и фиксируются в проектной документации. Для разных участков одной площадки могут применяться отличающиеся комбинации шагов и сечений, если различаются нагрузки или длина пролётов.

Преимущества ХХ-образных ограждений PULTRA

• повышенная плоскостная жёсткость ограждения за счёт крестовых диагоналей и перераспределения нагрузок;


• ограничение прогибов и смещений ограждения на длинных участках площадок и галерей;


• сочетание жёсткости и «просветности» — сохраняется визуальный контроль оборудования и пространства за ограждением;


• коррозионная и химическая стойкость во влажных, агрессивных и прибрежных средах без регулярной антикоррозионной обработки;


• сниженная масса по сравнению со стальными ХХ-образными ограждениями при достаточной несущей способности;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных и внутренних площадок в разных климатических зонах;


• диэлектрические свойства профилей, отсутствие токопроводящего каркаса в зоне контакта персонала с ограждением;


• удобство монтажа и возможность замены отдельных диагоналей или стоек без демонтажа всей секции.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

ХХ-образные ограждения из композитного профиля поставляются как в виде погонажных элементов, так и в виде комплектов, привязанных к конкретным площадкам и участкам. В состав поставки могут входить:

• стойки ХХ-образных ограждений заданной высоты и схемы крепления;


• горизонтальные элементы — верхние и нижние пояса, при необходимости дополнительные промежуточные;


• диагонали/раскосы, формирующие ХХ-схему в пролётах между стойками;


• крепёжные элементы, подпятники, соединительные и доборные детали для стыковки секций между собой и с лестничными конструкциями.


В рамках проекта возможны варианты:

• подбор различных сечений профилей стоек, поясов и диагоналей под расчётные нагрузки и длину пролётов;


• адаптация шага стоек и геометрии «Х» под конкретные площадки, галереи и переходы;


• окраска в требуемые цвета RAL и маркировка по участкам объекта для упрощения монтажа и визуальной идентификации.


ХХ-образные ограждения часто поставляются совместно с композитными настилами, лестничными сходами, блок-боксами  и другими элементами систем, что позволяет сформировать полный комплект конструкций под объект.

Логистика и поставка

Поставки ХХ-образных ограждений PULTRA организуются партиями, сформированными по площадкам, галереям и участкам. Стойки, пояса и диагонали укладываются на поддоны, разделяются прокладками и упаковываются таким образом, чтобы минимизировать риск повреждений при транспортировке и складировании.

Каждая партия снабжается ярлыками, на которых указываются:

• тип и сечения профилей;


• длина элементов и высота стоек;


• количество диагоналей и конфигурация ХХ-схемы для конкретного участка;


• номер партии и дата изготовления;


• при необходимости — привязка к площадке, галерее или переходу.


Поставка организуется по территории РФ и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы ограждения поступали на объект в момент готовности площадок и несущих конструкций к монтажу.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция с другими решениями PULTRA

На объектах ХХ-образные композитные ограждения работают совместно с другими системами PULTRA. По периметру площадок с композитными настилами устанавливается ХХ-образное ограждение, на подходах к площадкам применяются лестничные конструкции, а между блок-боксами и технологическими зонами организуются переходы и галереи с единым контуром защиты.

Благодаря унифицированным профилям и узлам крепления ХХ-образные ограждения легко стыкуются с другими типами ограждений и кабельными трассами. Это упрощает проектирование и комплектацию, а также позволяет поддерживать единые принципы эксплуатации и обслуживания композитных систем безопасности на всём объекте.
