Ограждения наклонные рамные PULTRA

Конструкция наклонного рамного ограждения

Состав элементов наклонного рамного ограждения

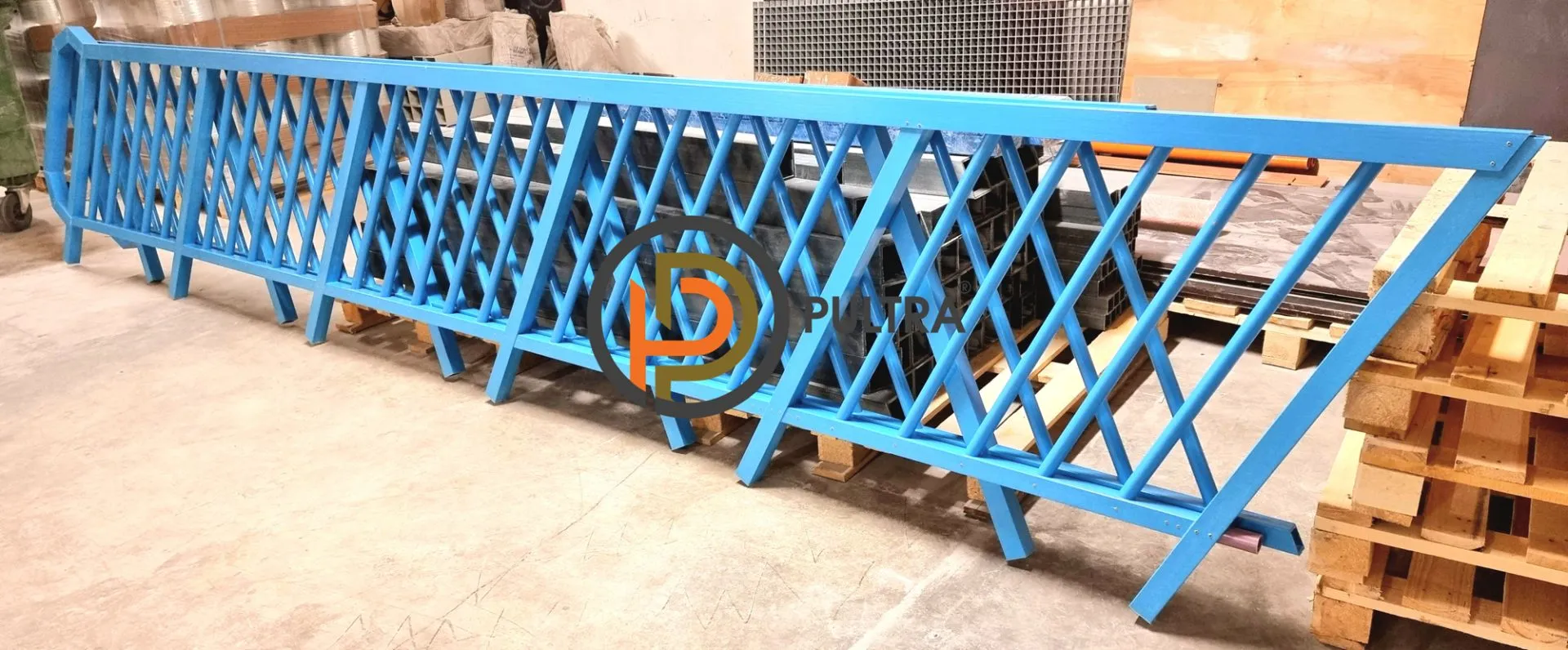

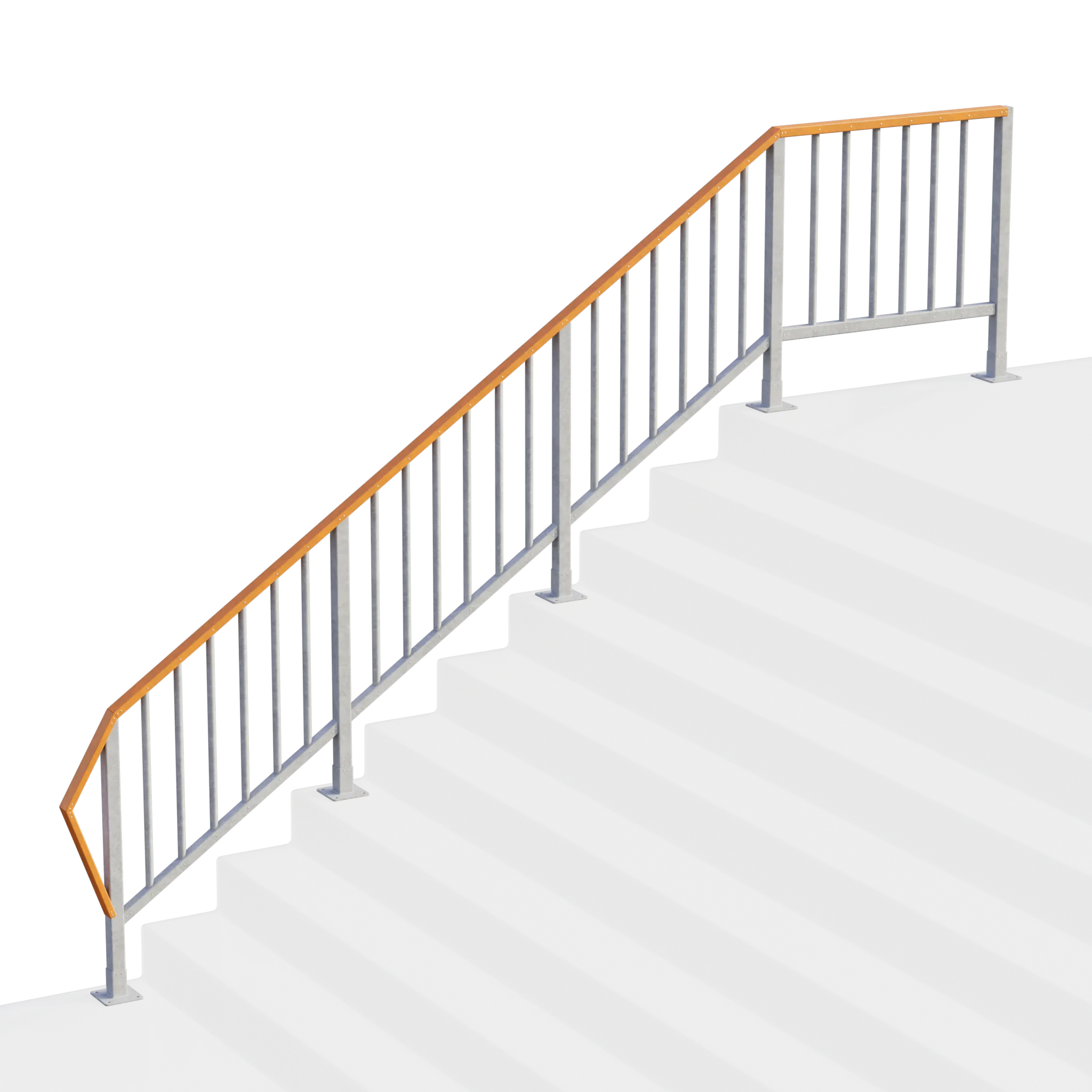

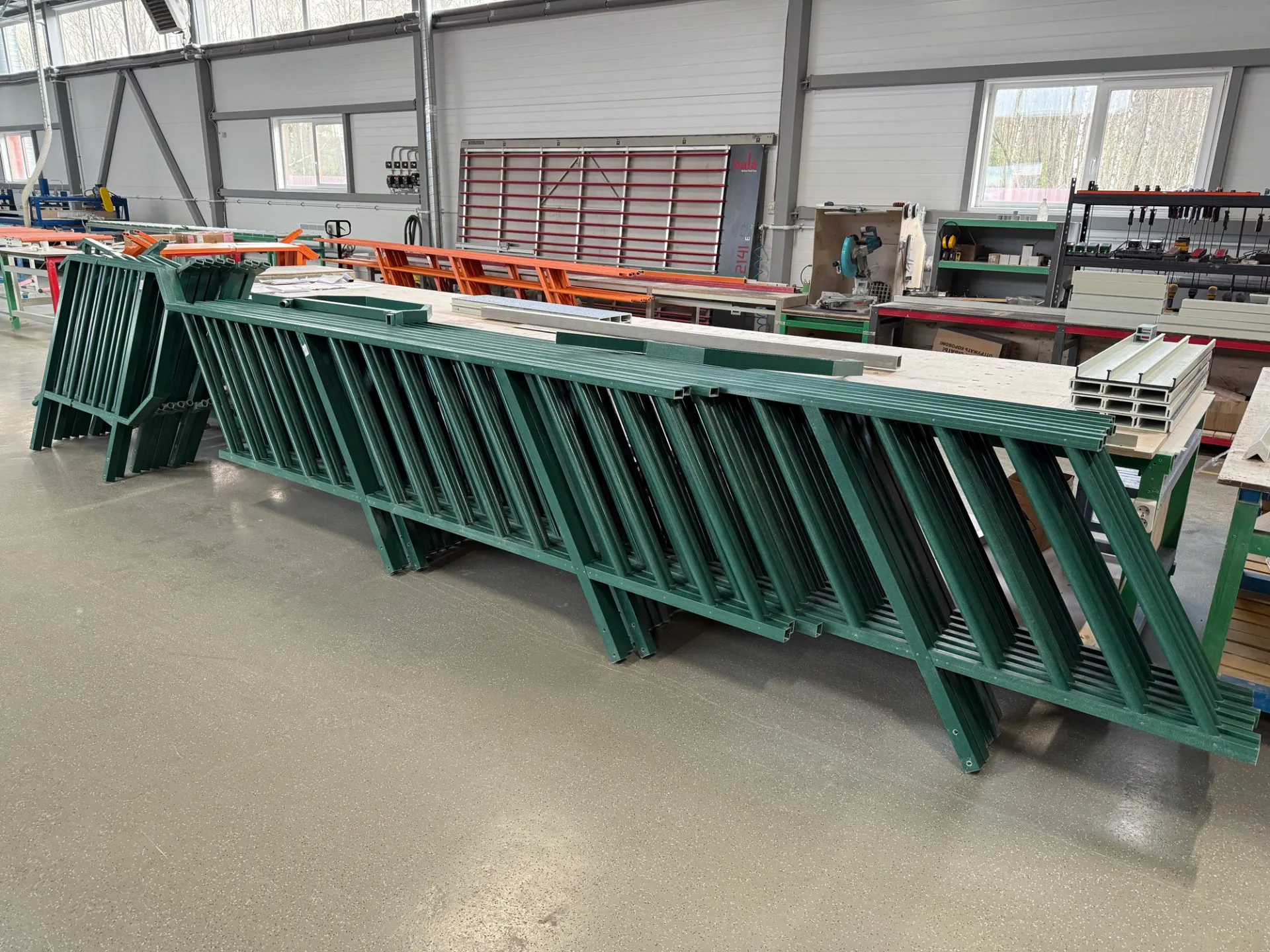

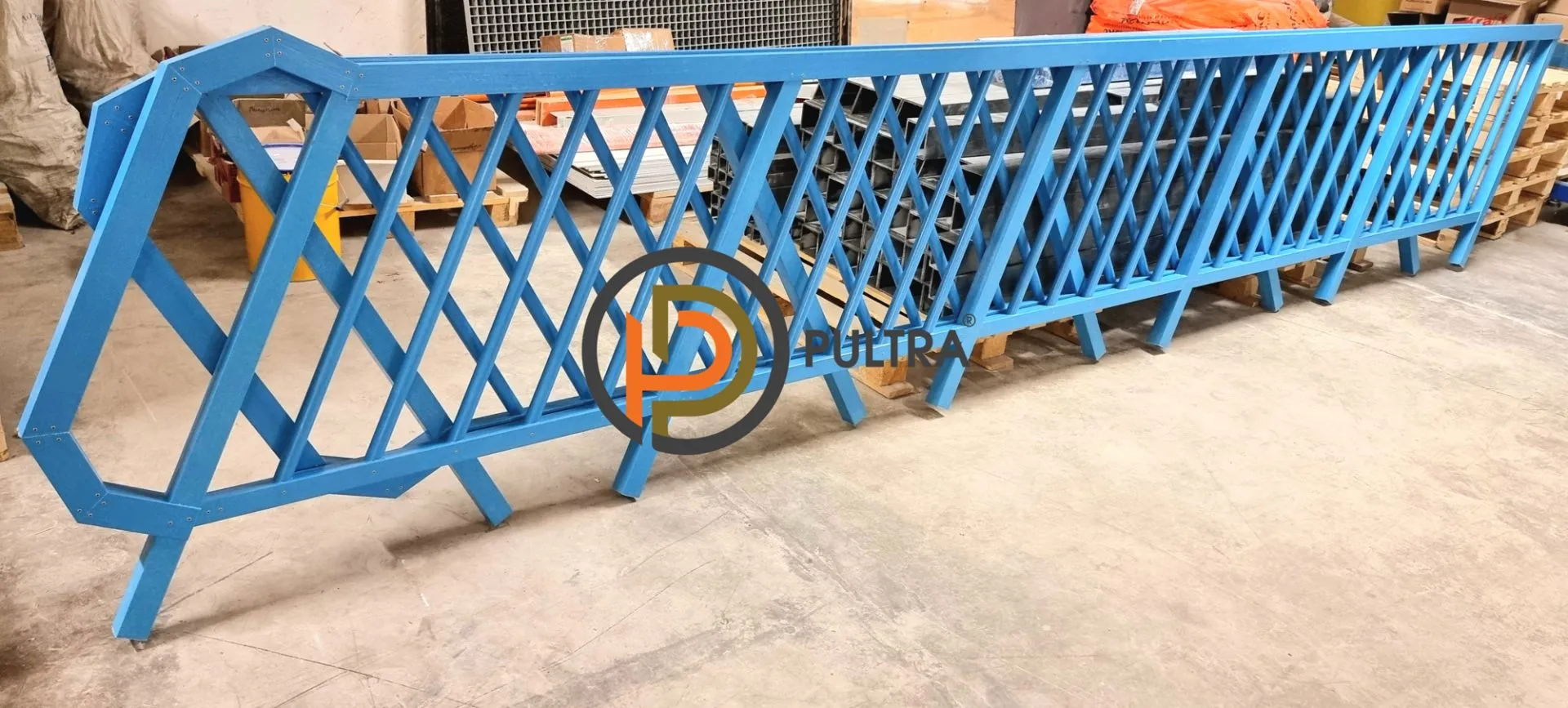

Наклонное рамное ограждение для лестничных маршей представляет собой совокупность стоек, рамных элементов и крепёжных узлов. Стойки устанавливаются вдоль марша по ступеням, косоурам или площадкам, воспринимают горизонтальные нагрузки от человека и передают их на несущие конструкции через подпятники и анкеры.

Между стойками монтируется рамная часть из горизонтальных и вертикальных элементов, собранных с учётом уклона марша. Количество горизонтальных элементов, их расположение по высоте и наличие вертикальных вставок задаются проектом и позволяют сформировать требуемую плотность контура, исключая опасные пролёты для человека и предметов.

Крепёжные узлы обеспечивают жёсткое соединение элементов между собой и с основанием. Применяются болтовые и закладные решения с учётом особенностей композита: запретом ударного режима, контролем момента затяжки и изоляцией контакта «композит + металл».

Повторение уклона марша и формирование контура безопасности

Главная особенность наклонного рамного ограждения — геометрическое следование уклону лестницы или трапа. Рамная конструкция формируется так, чтобы верхняя линия ограждения сохраняла требуемую высоту по вертикали относительно ступеней, несмотря на наклон. Это обеспечивает постоянный уровень защиты по всей длине марша.

При проектировании ограждений наклонных рамных для лестничных маршей учитывают высоту подъёма, длину марша, ширину прохода и характер движения персонала. Конфигурация рамы (высота, количество горизонтальных элементов, расстояния между ними) выбирается таким образом, чтобы одновременно выполнить требования норм и обеспечить удобство перемещения, в том числе в СИЗ и при работе на скользких ступенях.

Области применения наклонных рамных ограждений

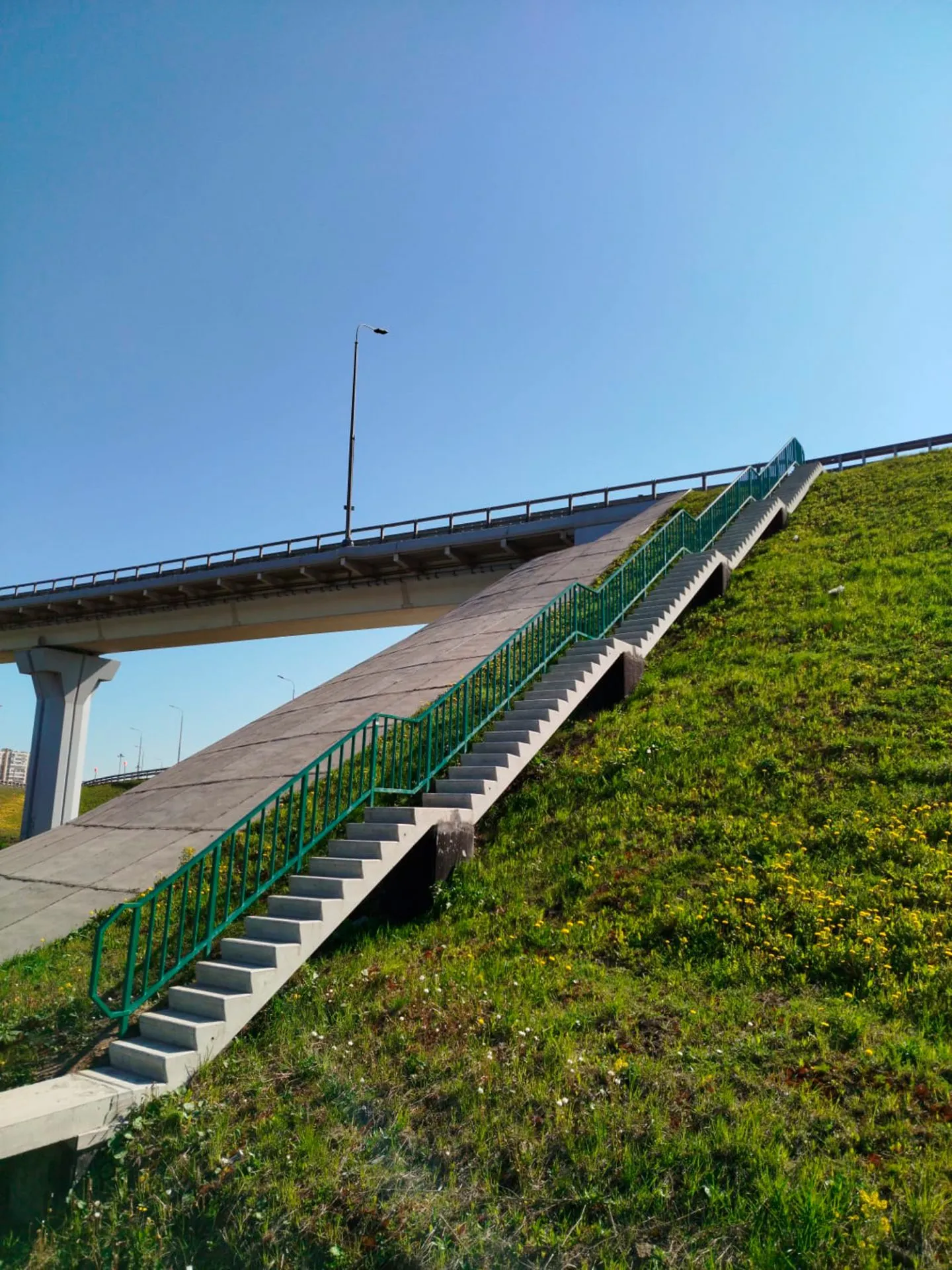

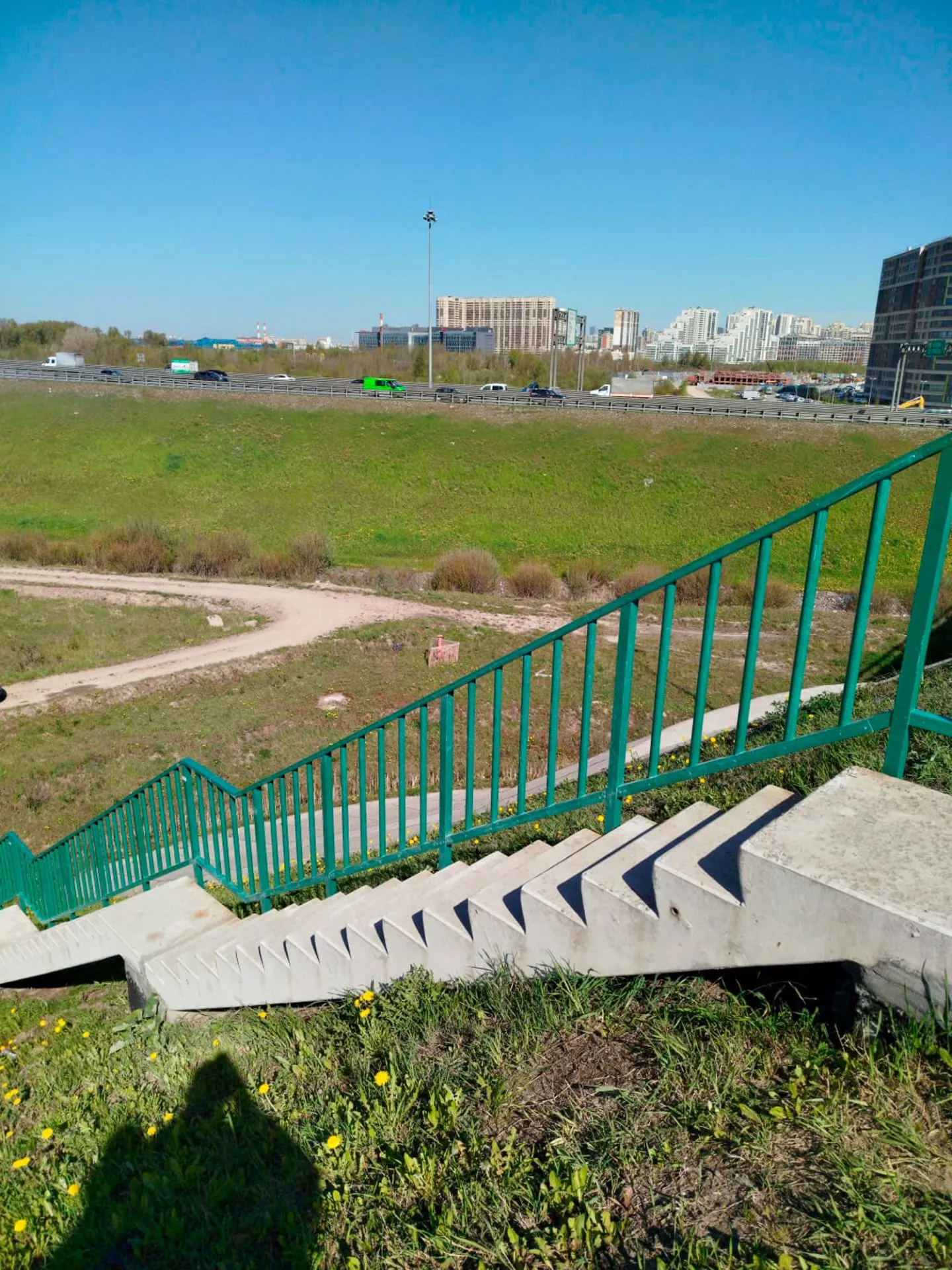

Наклонные рамные ограждения из композита применяются в тех зонах, где персонал регулярно перемещается между уровнями по лестницам и трапам:

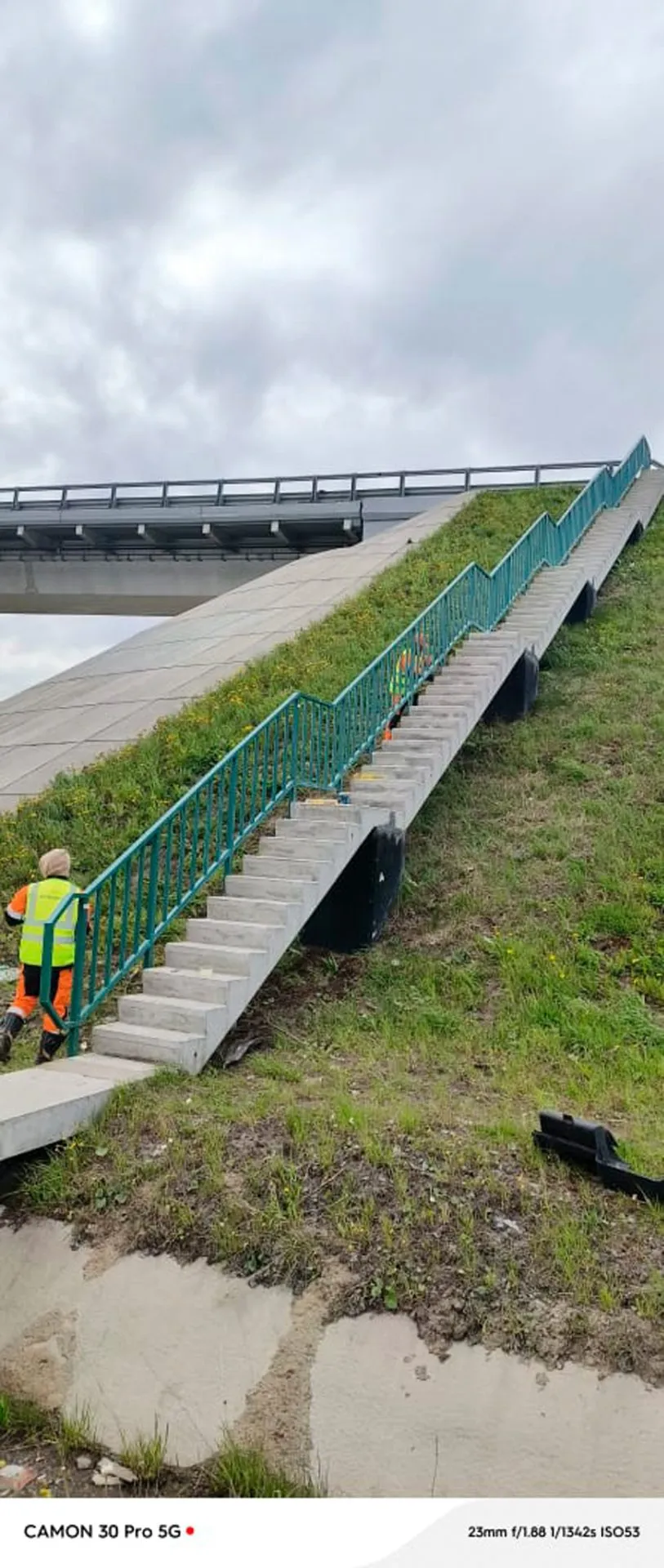

• наклонные лестничные марши между уровнями технологических площадок и галерей, в том числе на открытом воздухе;


• обслуживаемые лестничные сходы к платформам, блок-боксам , насосным и компрессорным станциям;


• трапы и наклонные переходы на очистных сооружениях, в машинных залах, на помостах и над резервуарами;


• лестничные марши вдоль кабельных и трубопроводных эстакад , где требуется безопасный подъём к верхним уровням или переходам;


• наклонные участки, по которым персонал регулярно ходит в СИЗ, при возможном обледенении, загрязнении или намокании ступеней;


• лестничные марши, где по условиям эксплуатации достаточно рамного контура без вынесенного поручня и без открытой ригельной (рейлинговой) схемы.


В этих зонах наклонные рамные ограждения для трапов и наклонных проходов обеспечивают удержание человека на маршруте, предотвращают падение с марша и задают понятную границу безопасного движения.

Материалы и температурные режимы

Выбор матрицы: ортофталевая и изофталевая система

Ограждение наклонное рамное для лестниц из стеклопластика выполняется из профилей пултрузионного производства. В качестве матрицы используются полиэфирные смолы, армированные непрерывным стекловолокном. Применяются две базовые системы:

• ортофталевая — для стандартной промышленной атмосферы, внутренних лестничных маршей и участков без постоянного контакта с агрессивными средами;


• изофталевая — для зон с высокой влажностью, соляным туманом, периодическим воздействием реагентов и химически активных сред.


Выбор системы смол согласуется на стадии проектирования. Для наклонных рамных ограждений лестничных маршей промышленных объектов важно учитывать не только состав воздуха, но и возможный контакт с технологическими средами, стоками и аэрозолями в зоне ступеней и площадок.

Температурный диапазон и устойчивость к внешним факторам

Композитные рамные ограждения для трапов и наклонных проходов рассчитаны на эксплуатацию в диапазоне температур от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет использовать их на открытых лестничных маршах в регионах с холодным климатом, на объектах с большими суточными перепадами температуры, в отапливаемых помещениях и цехах.

По запросу могут применяться УФ-стабилизированные составы и окраска в цвета RAL, что особенно актуально для наружных лестничных маршей и трапов, эксплуатируемых под прямым солнечным облучением. Для объектов энергетики и участков с требованиями по электробезопасности возможно использование решений с заданными диэлектрическими характеристиками и антистатическими добавками, согласованных с диэлектрическими ограждениями.

Монтаж и допуски для наклонных рамных ограждений

Особенности крепления стоек и рамных элементов на наклонных участках

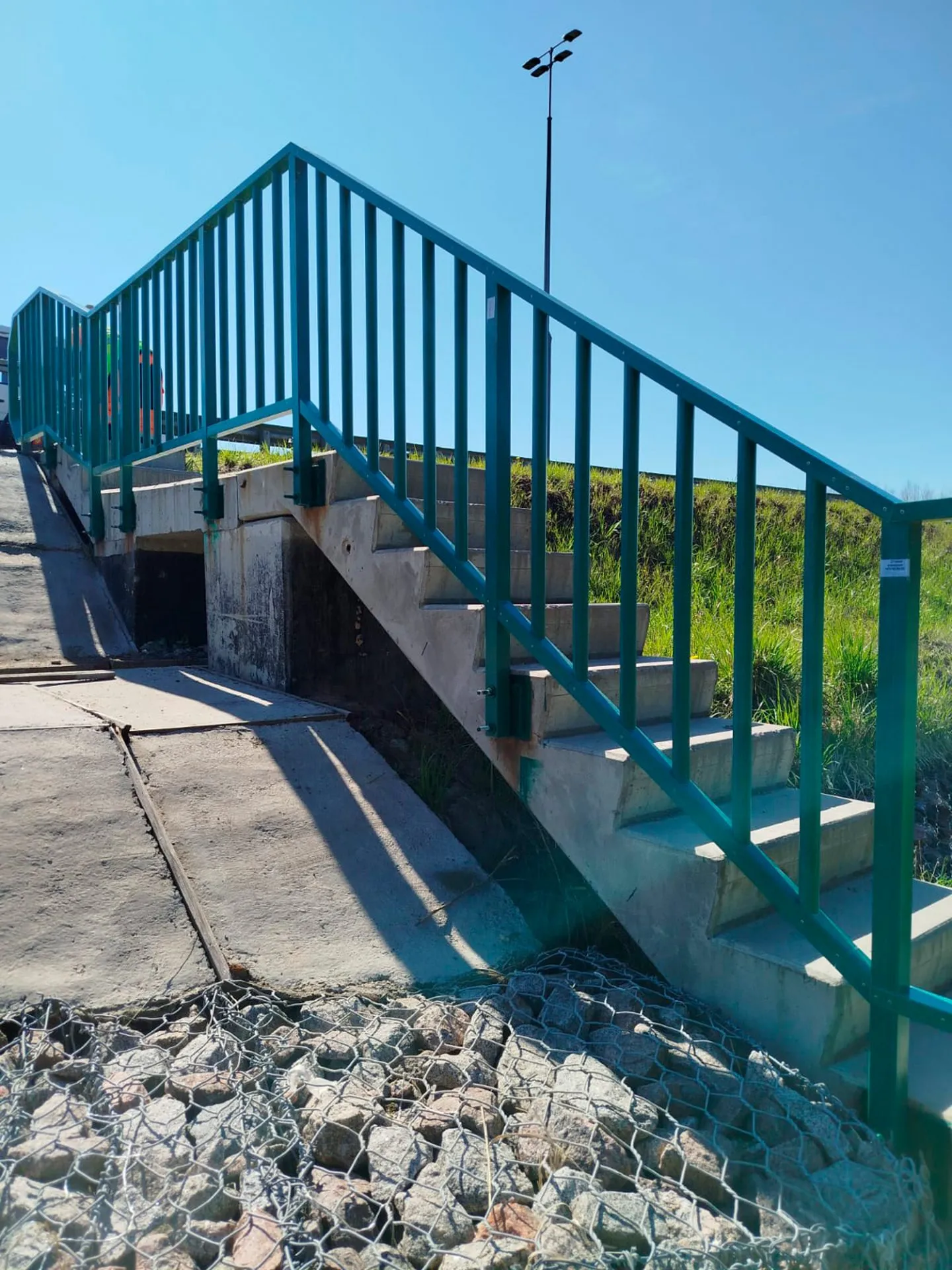

При монтаже наклонных рамных ограждений из композитного профиля применяются решения, учитывающие геометрию лестничного марша и конструкцию ступеней или косоуров. Стойки могут крепиться:

• к площадкам по верхней и нижней отметкам марша через подпятники и анкера;


• к ступеням, если это предусмотрено конструкцией лестницы и паспортом изделия;


• к косоурам или тетивам — с использованием закладных и кронштейнов.


Рамные элементы собираются вдоль наклонного марша с повторением его уклона. При этом высота ограждения по вертикали отсчитывается от линии проступей, а положение рамных элементов выбирается с учётом требований норм по размеру проёмов и защите от падения.

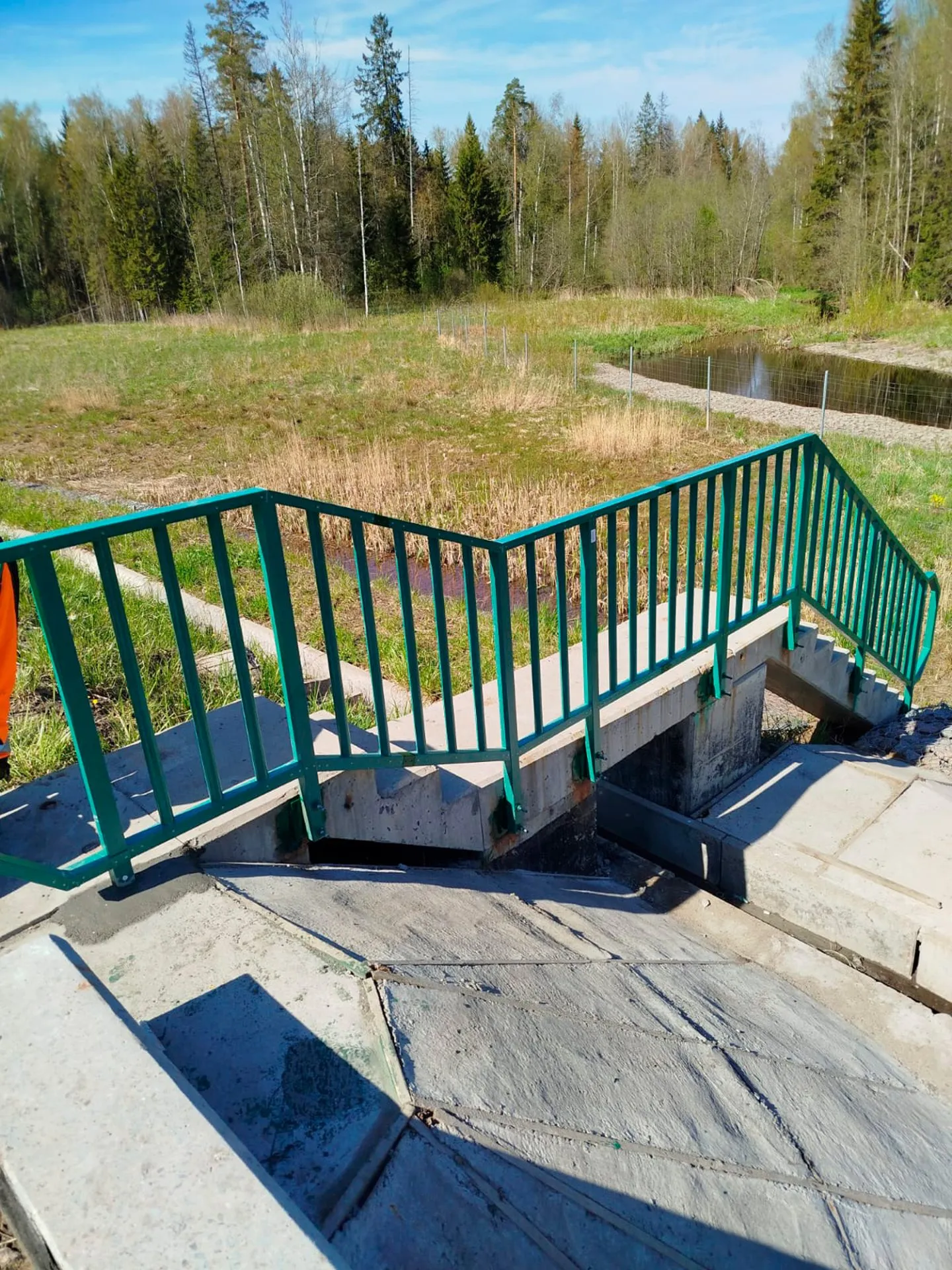

Важная задача монтажника — обеспечить непрерывность контура: стыки секций, переходы в зонах площадок и сопряжение с ограждениями на горизонтальных участках должны быть выровнены по высоте и не создавать «просадок» или ступеней в линии ограждения.

Инженерные допуски и обработка композита

Чтобы наклонные рамные ограждения для лестниц и трапов сохраняли несущую способность на всём сроке службы, при монтаже соблюдают ряд инженерных допусков:

• шаг крепления стоек вдоль марша ориентиром порядка 1 погонного метра (по проекции), если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля не менее 2–3 диаметров отверстия;


• сверление и обработка элементов — только инструментом без ударного режима;


• обязательная зачистка и герметизация кромок и отверстий после выполнения операций;


• контроль момента затяжки резьбовых соединений, особенно в узлах крепления стоек и рамных элементов на наклонных участках.


Соблюдение этих требований снижает риск появления трещин и локальных повреждений, а также обеспечивает сохранение расчётных характеристик ограждения при циклических нагрузках от движения персонала.

Подбор шага стоек и высоты ограждения на лестничных маршах

Расчёт наклонных рамных ограждений из стеклопластика по нагрузкам выполняется с учётом длины марша, высоты подъёма, ширины прохода и воздействия окружающей среды. На основе этих данных подбираются:

• шаг стоек по маршу;


• сечение профилей стоек и рамных элементов;


• высота ограждения и расположение горизонтальных элементов.


В качестве ориентиров по прогибам горизонтальных элементов могут использоваться значения порядка L/200…L/250, однако окончательные критерии жёсткости принимаются «по проекту» в соответствии с расчётной документацией. При необходимости выполняется вариативный подбор сечений под разные пролёты, если лестничные марши отличаются по длине или условиям нагружения.

Преимущества наклонных рамных ограждений PULTRA

• формирование непрерывного контура безопасности вдоль лестниц и трапов с учётом их уклона и геометрии;


• жёсткая рамная конструкция, воспринимающая нагрузки в плоскости марша и обеспечивающая устойчивость при эксплуатации;


• коррозионная и химическая стойкость во влажных, агрессивных и прибрежных средах без систематической антикоррозионной обработки;


• сниженная масса по сравнению со стальными наклонными ограждениями при достаточной несущей способности;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных лестниц и северных регионов;


• диэлектрические свойства профилей, отсутствие токопроводящего металлического каркаса в зоне контакта с персоналом;


• удобство монтажа и подрезки по месту без сварочных и огневых работ;


• прогнозируемая долговечность и низкие эксплуатационные расходы за счёт отсутствия коррозии и минимальной потребности в ремонте.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Наклонные рамные ограждения для лестничных маршей промышленных объектов поставляются в виде комплектов для конкретных участков. В типовую комплектацию входят:

• стойки наклонного рамного ограждения заданной высоты и схемы крепления;


• рамные элементы для участков марша (горизонтальные и вертикальные элементы, собранные под уклон марша по проекту);


• крепёжные элементы, подпятники, прижимные детали и доборные профили для стыковки с ограждениями на площадках;


• при необходимости — переходные элементы для сопряжения с ограждениями на горизонтальных участках.


В рамках проекта возможно:

• варьировать сечения профилей под требуемые нагрузки и длину марша;


• задавать различное количество горизонтальных элементов рамной части;


• подбирать окраску и маркировку под требования объекта и системы визуальной навигации.


Наклонные рамные ограждения могут поставляться как часть комплексного решения, включающего лестничные сходы и марши, композитные настилы и другие виды ограждений, с привязкой к конкретным маршам и уровням.

Логистика и поставка

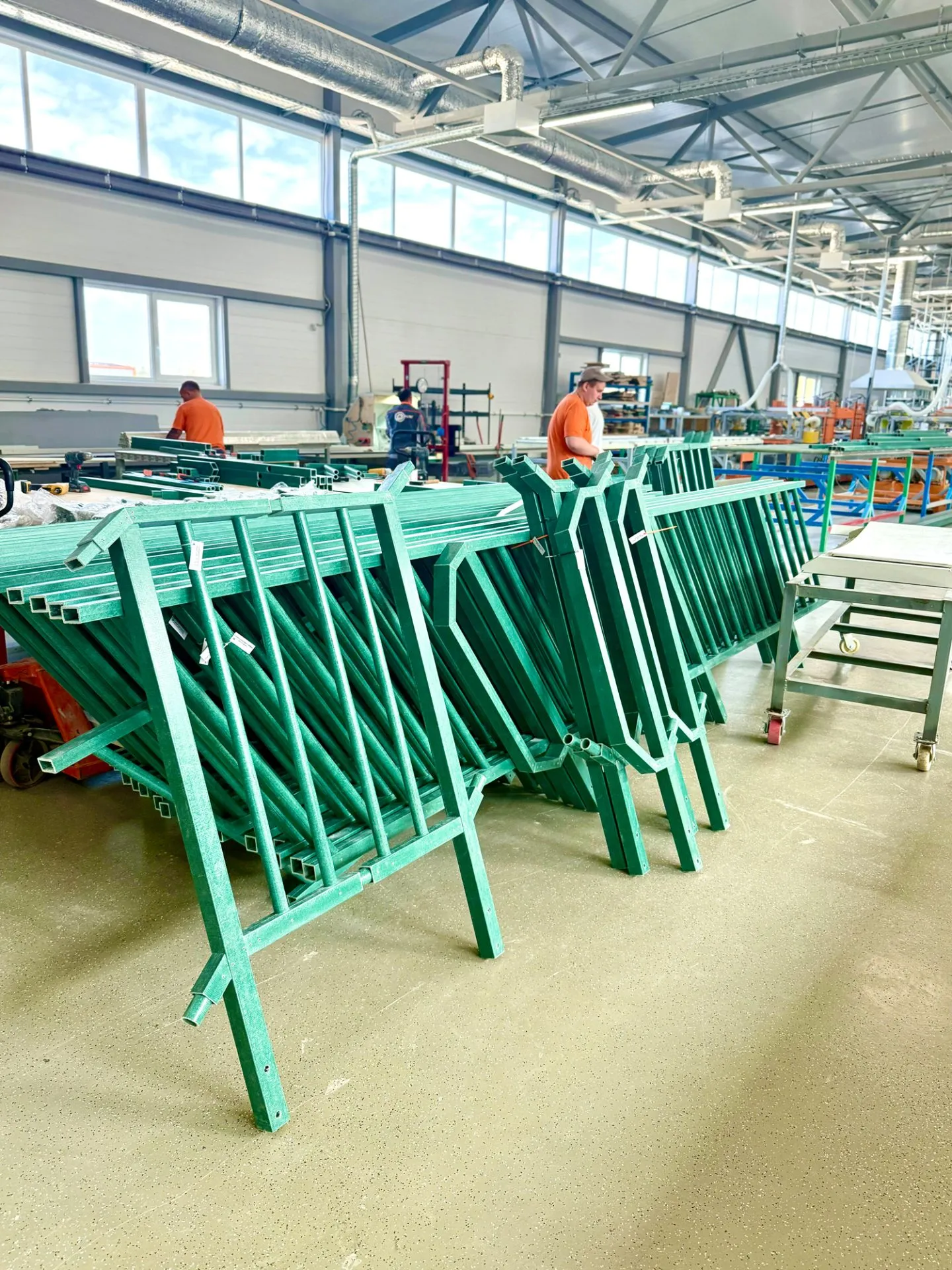

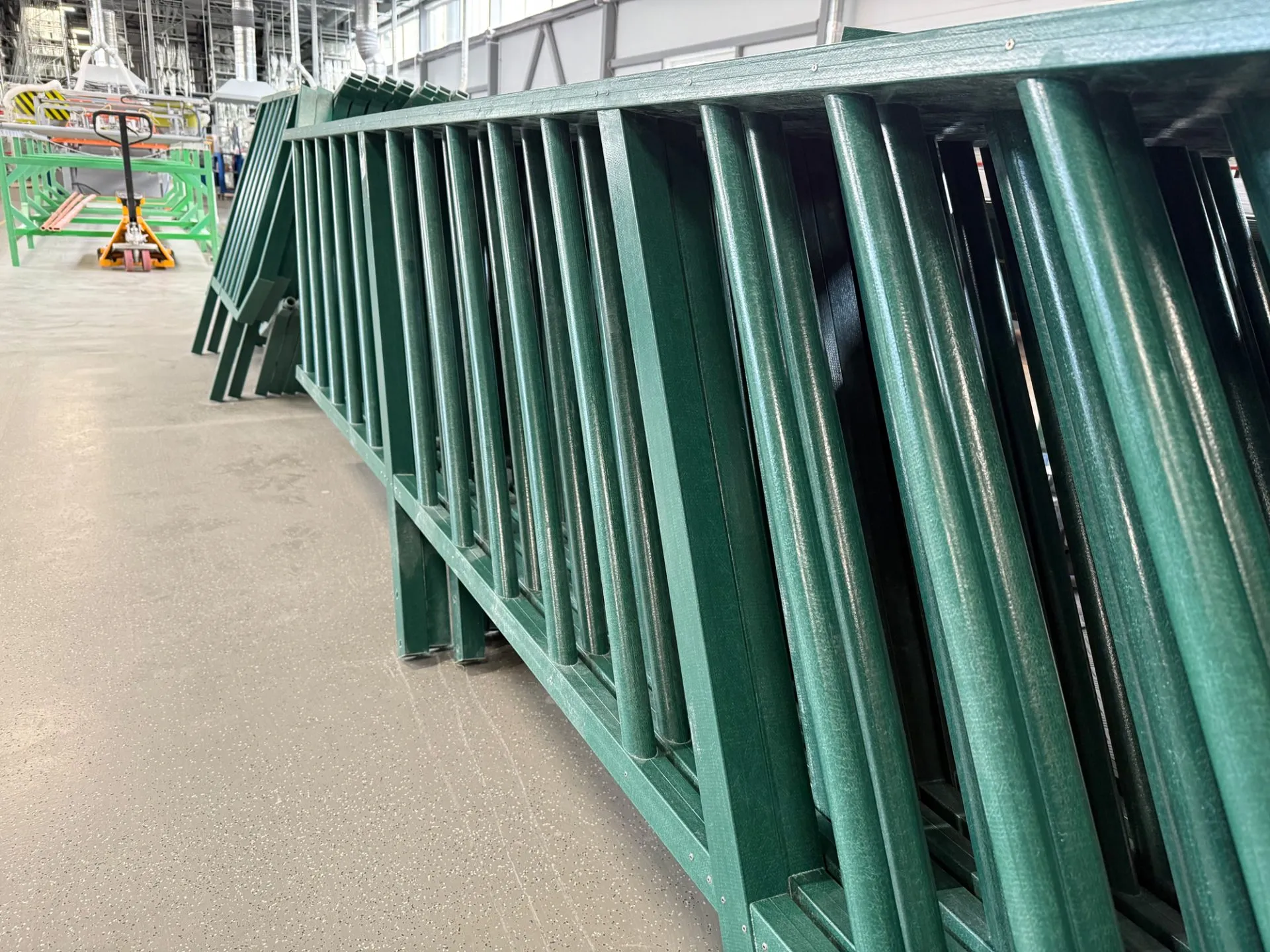

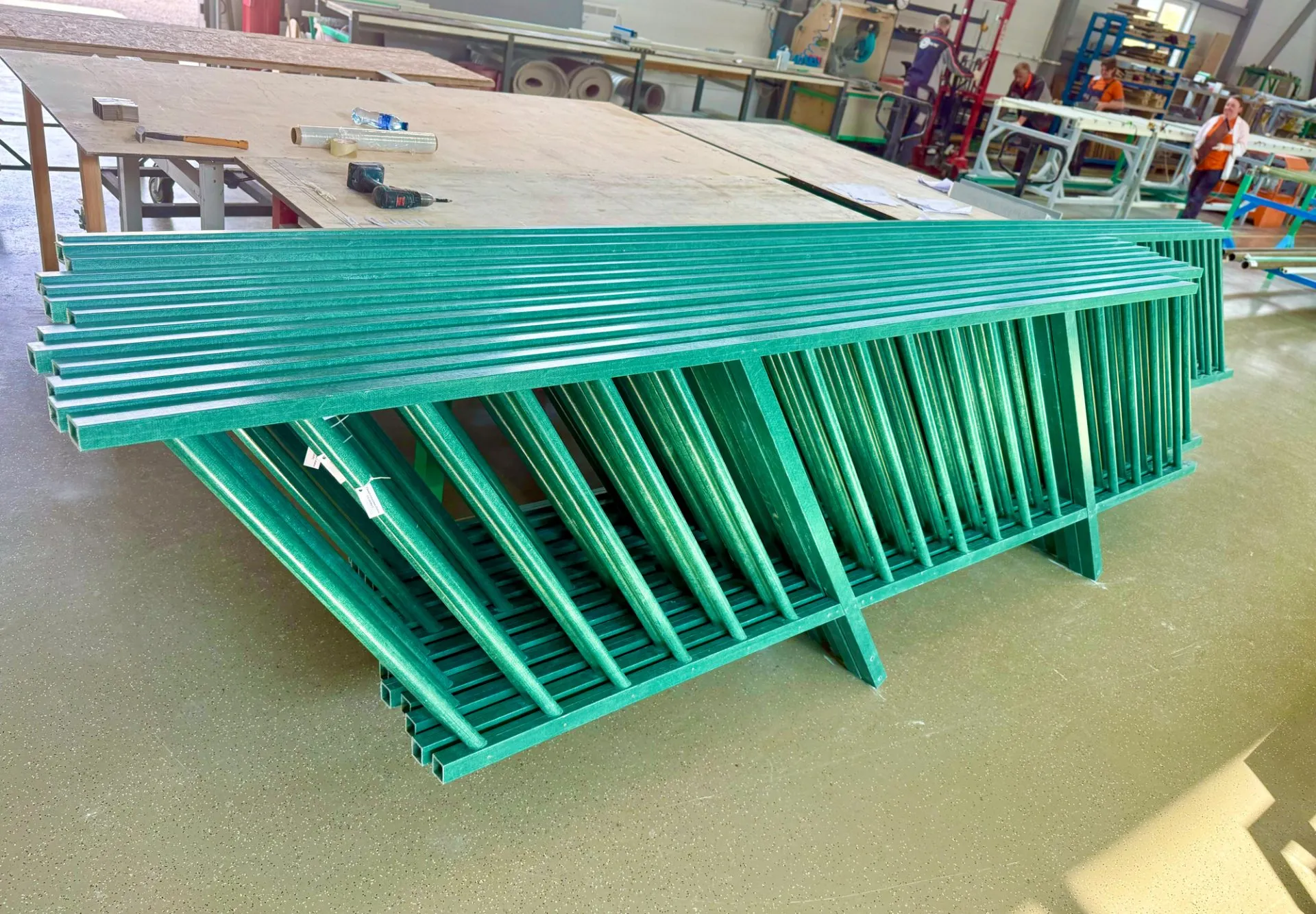

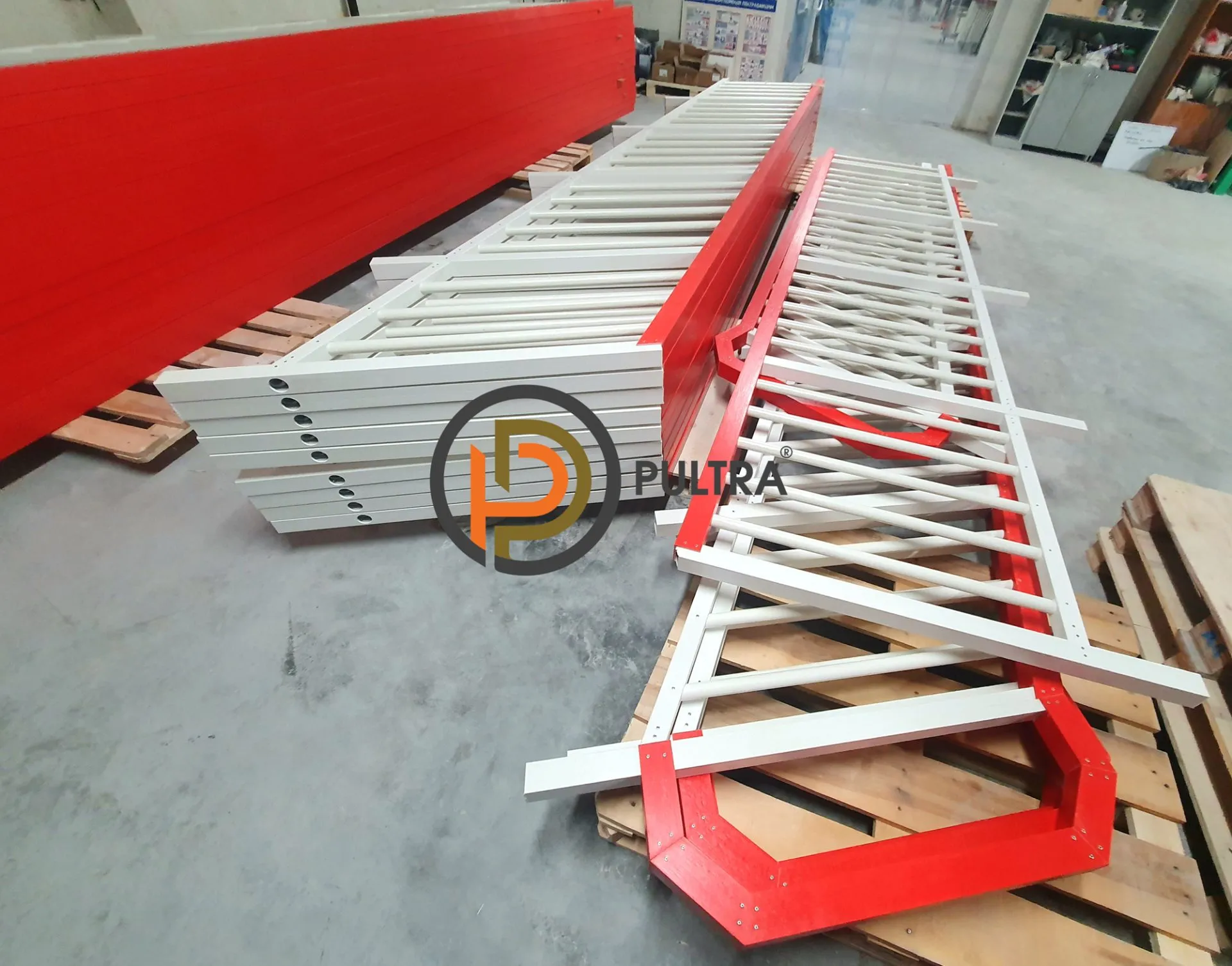

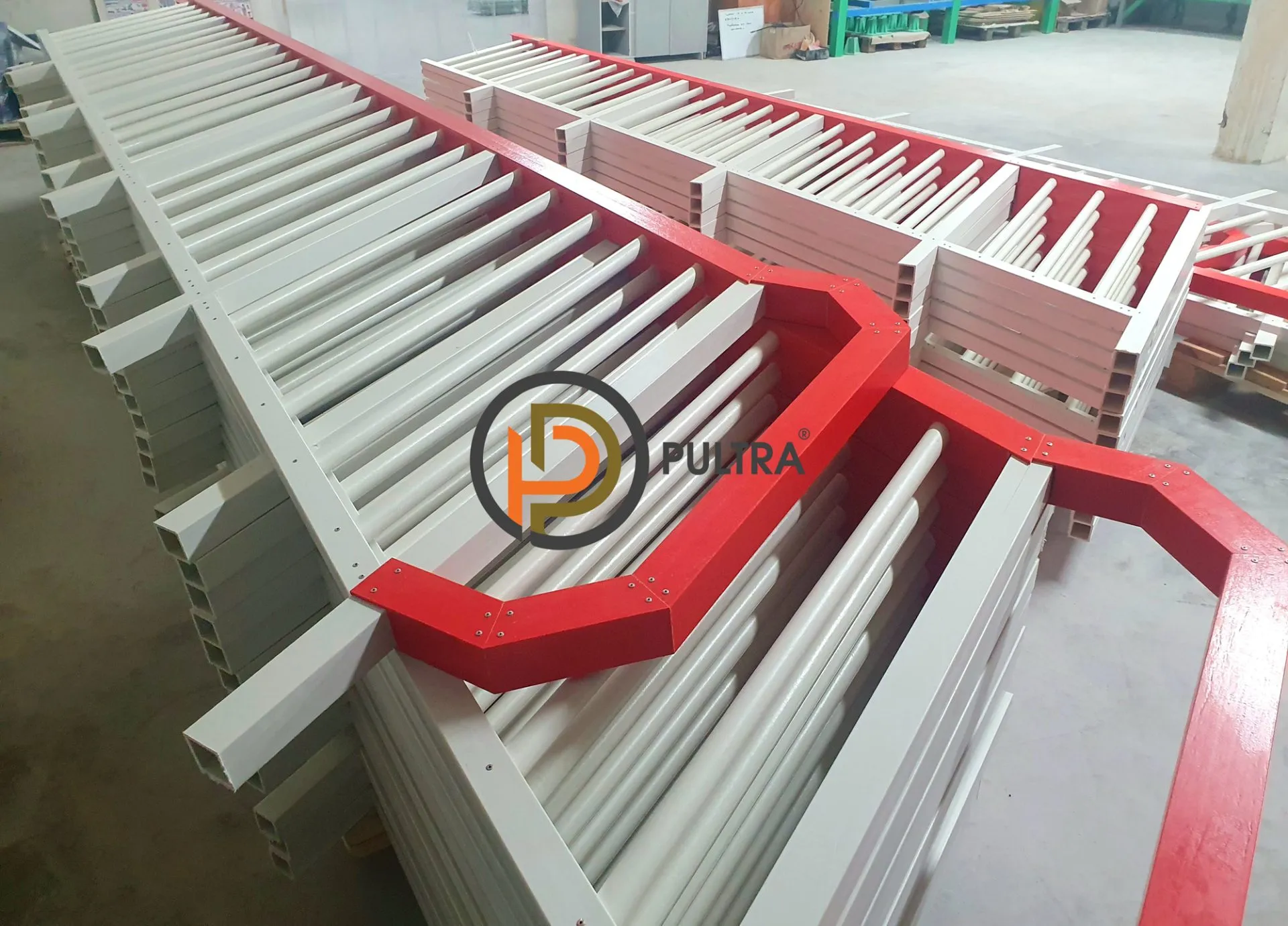

Композитные ограждения наклонные рамные для лестничных сходов поставляются в виде погонажных элементов и/или секций, изготовленных в размер по проекту. Стойки и рамные элементы комплектуются по маршам, укладываются на поддоны и защищаются от механических повреждений в процессе транспортировки.

Каждая партия маркируется: на ярлыках указываются тип профилей, длины элементов, высота стоек, количество секций для каждого марша, номер партии и дата изготовления. Это упрощает приёмку, складской учёт и привязку комплектов к конкретным участкам лестничной системы на объекте.

Поставка организуется по России и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы ограждения приходили на объект в момент готовности лестничных маршей и площадок к монтажу.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция с другими решениями PULTRA

На реальных объектах наклонные рамные ограждения из композита используются совместно с лестничными конструкциями, композитными настилами, блок-боксами и кабельными эстакадами. Ограждения маршевых участков стыкуются с ограждениями площадок, формируя непрерывный маршрут от уровня земли до верхних отметок технологических платформ.

Унифицированные профили и повторяемые узлы крепления обеспечивают совместимость наклонных рамных ограждений с другими типами ограждений PULTRA. Это упрощает проектирование и комплектацию, позволяет формировать единую систему безопасности для персонала на всём пути следования по лестничным маршам и площадкам объекта.
