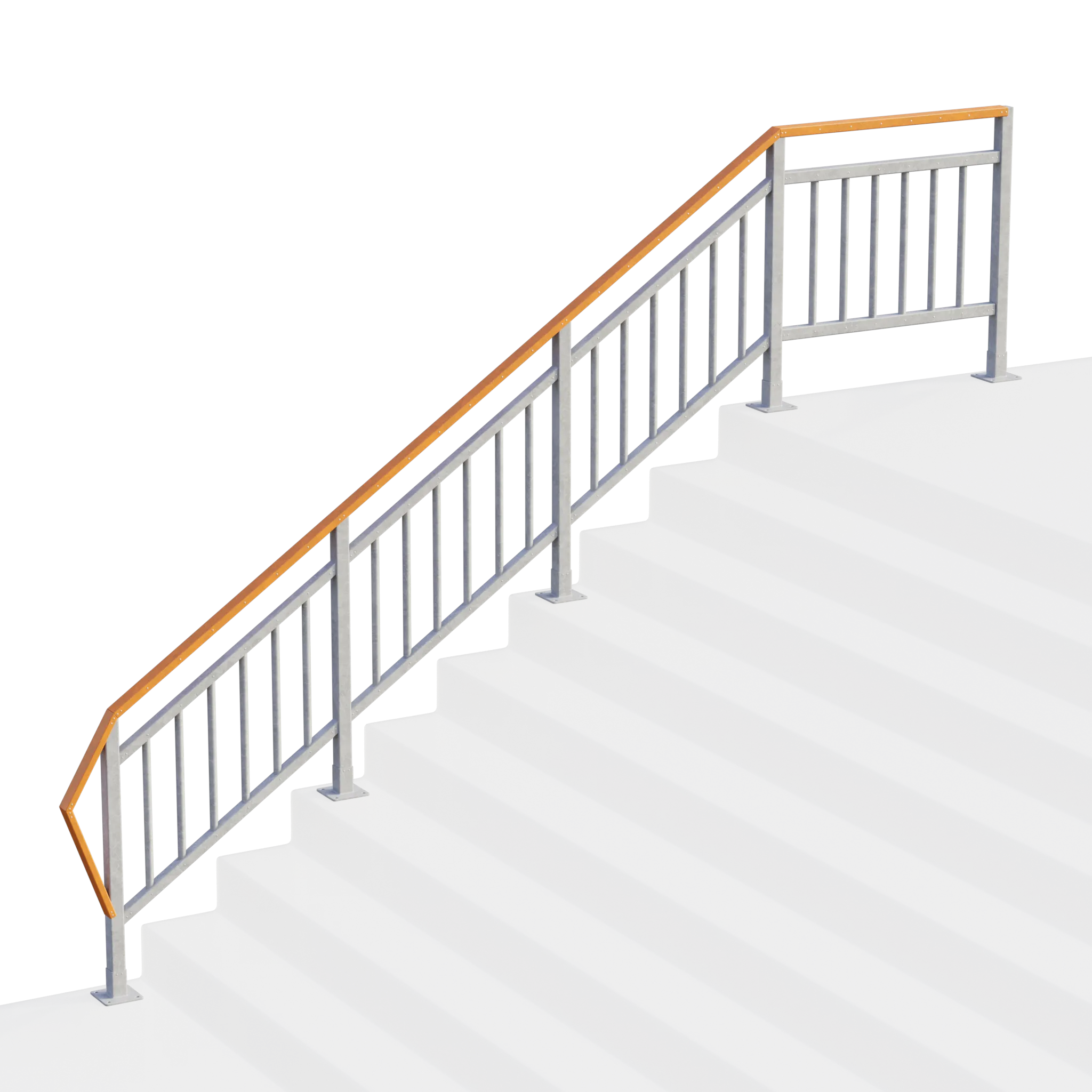

Ограждения наклонные рамные с отдельным поручнем PULTRA

Конструкция наклонного рамного ограждения с отдельным поручнем

Рамная часть наклонного ограждения

Базой системы служит рамная часть наклонного ограждения. Она включает стойки, установленные вдоль марша по ступеням, косоурам или площадкам, и набор горизонтальных и вертикальных элементов, собранных в единую раму. Рама повторяет уклон лестницы или трапа и обеспечивает защитный контур по высоте на всём протяжении подъёма или спуска.

Стойки воспринимают горизонтальные нагрузки от человека и рамной части, работают на изгиб и сжатие и передают усилия на несущие конструкции через подпятники и анкера. Конфигурация рамной части (количество горизонтальных элементов, наличие вертикальных вставок, высота) задаётся проектом в зависимости от требований норм, геометрии марша и режима эксплуатации.

Рамные элементы выполняются из композитных профилей, подобранных по сечению и жёсткости под расчётные нагрузки. В местах стыков предусматриваются соединительные и доборные детали, исключающие концентраторы напряжений и обеспечивающие равномерное распределение усилий.

Отдельный поручень: эргономика и безопасность хвата

Ключевой элемент системы — отдельный поручень, сформированный из композитного профиля и вынесенный относительно плоскости рамы на кронштейнах или специальной оснастке. Такое решение позволяет задать оптимальную высоту и вынос поручня под удобный хват для персонала, в том числе в перчатках и СИЗ.

Положение поручня по высоте и расстояние до оси марша задаются «по проекту» с учётом требований норм и особенностей эксплуатации. Отдельный поручень наклонного ограждения из композитного профиля обеспечивает:

• стабильную опору при движении по маршу, в том числе при обледенении или загрязнении ступеней;


• предсказуемый хват по всей длине лестницы, без резких перепадов и «провалов» линии;


• снижение нагрузки на рамную часть за счёт частичного восприятия усилий поручнем и его кронштейнами.


Отдельный поручень может иметь отличную от рамы окраску или маркировку, что повышает визуальную читаемость маршрута и облегчает ориентацию персонала.

Узлы крепления поручня и рамы

Надёжность системы во многом определяется качеством узлов крепления поручня и рамной части. Для наклонных рамных ограждений с отдельным поручнем применяются решения, предусматривающие:

• крепление поручня к стойкам через композитные или металлические кронштейны с изоляционными прокладками;


• стыковку поручня на стыках секций марша и в зонах перехода на площадки;


• учёт допусков по геометрии лестницы (отклонения по уклону, шагу и высоте ступеней).


Узлы проектируются с учётом особенностей композитного материала: ограничиваются локальные вырезы, обеспечивается достаточный отступ отверстий от кромок профиля, исключается ударное воздействие при монтаже. Это позволяет сохранить прочность и долговечность ограждения при циклических нагрузках.

Области применения наклонных рамных ограждений с отдельным поручнем

Наклонные рамные ограждения с отдельным поручнем из композита применяются там, где важны и контур безопасности, и комфортный поручень для интенсивного движения персонала:

• лестничные марши между уровнями технологических площадок , по которым сотрудники регулярно перемещаются с инструментом и материалами, в том числе в СИЗ;


• обслуживаемые лестничные сходы к платформам и блок-боксам , где требуется надёжная опора при частых подъёмах и спусках;


• трапы и наклонные переходы на очистных сооружениях, в машинных залах, над резервуарами , подверженные намоканию и загрязнению ступеней;


• лестничные конструкции вдоль кабельных и трубопроводных эстакад , где при осмотре трасс персоналу нужен устойчивый поручень;


• наружные лестницы и трапы в климатических зонах с риском обледенения , где отдельный поручень помогает удерживать устойчивый хват;


• марши на объектах с повышенными требованиями по охране труда , где проектом регламентировано наличие отдельного поручня, независимого от рамной части.


В таких зонах лестничные ограждения наклонные рамные с отдельным поручнем формируют понятный маршрут движения, обеспечивают безопасный подъём и спуск и уменьшают риск происшествий при неблагоприятных погодных и производственных условиях.

Материалы и температурные режимы

Матрица и армирование наклонных ограждений с отдельным поручнем

Ограждения наклонные рамные с отдельным поручнем из стеклопластика выполняются из профилей пултрузионного производства. В качестве матрицы используются полиэфирные смолы, армированные непрерывным стекловолокном. В зависимости от условий эксплуатации применяются:

• ортофталевая система — для стандартной промышленной атмосферы, внутренних лестничных маршей и участков без постоянного воздействия агрессивных сред;


• изофталевая система — для зон с повышенной влажностью, соляным туманом, контактом с реагентами и химически активной средой.


Отдельный поручень, рамная часть и стойки выполняются из согласованных по характеристикам композитных профилей. Это обеспечивает совместимость по жёсткости, деформациям и температурному расширению, а также упрощает расчёт и эксплуатацию системы.

Температурный диапазон и устойчивость к внешней среде

Лестничные ограждения наклонные рамные с отдельным поручнем рассчитаны на эксплуатацию в температурном диапазоне от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет применять их:

• на наружных лестницах в северных регионах;


• на прибрежных объектах с высокими ветровыми и температурными нагрузками;


• в тёплых цехах и на закрытых технологических площадках.


По запросу возможно выполнение профилей с УФ-стабилизацией и окраской в требуемые цвета RAL, что важно для открытых лестничных маршей. Для энергетических и электротехнических объектов решения согласуются с диэлектрическими ограждениями; при необходимости рассматривается возможность изготовления в антистатическом исполнении.

Монтаж и допуски для наклонных рамных ограждений с отдельным поручнем

Крепление стоек и рамных элементов на наклонных участках

Монтаж наклонных рамных ограждений с отдельным поручнем выполняется на основе проектной документации и паспортов изделий. Стойки могут крепиться:

• к площадкам по верхней и нижней отметкам марша через подпятники и анкера;


• к ступеням, если это предусмотрено конструкцией лестницы;


• к косоурам или тетивам через закладные элементы и кронштейны.


Рамные элементы монтируются вдоль марша с повторением его уклона, высота рамы по вертикали отсчитывается от линии проступей. В зоне стыков с площадками рамная часть согласуется по высоте с горизонтальными ограждениями, чтобы исключить разрывы контура.

Установка отдельного поручня и регулировка по высоте

Отдельный поручень наклонного ограждения устанавливается на стойки или на специальные кронштейны, закреплённые на раме. При монтаже:

• контролируется высота поручня относительно ступеней и площадок;


• задаётся вынос поручня от плоскости рамы для удобного хвата;


• обеспечивается непрерывность линии поручня по всей длине марша и в зонах перехода на площадки.


Регулировка по высоте и выносу может выполняться за счёт перфорированных кронштейнов или проектных решений, согласуемых на стадии разработки. Это позволяет адаптировать ограждение к реальной геометрии марша и особенностям эксплуатации.

Инженерные допуски и обработка композита

Чтобы наклонные рамные ограждения с отдельным поручнем сохраняли расчётную несущую способность, при монтаже соблюдают ряд допусков:

• шаг стоек вдоль проекции марша принимают ориентиром порядка 1 погонного метра, если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля выполняют не менее 2–3 диаметров отверстий;


• сверление и обработку композитных элементов выполняют инструментом без ударного режима ;


• после сверления кромки и отверстия зачищают и герметизируют по рекомендациям производителя;

• момент затяжки резьбовых соединений контролируют, особенно в узлах крепления стоек, рамной части и кронштейнов поручня.


Эти меры позволяют избежать локальных повреждений, микротрещин и преждевременного снижения несущей способности.

Подбор шага стоек, высоты ограждения и положения поручня

Расчёт наклонных рамных ограждений с отдельным поручнем из композита выполняется по проекту, с учётом:

• длины и уклона марша;


• ширины лестничного прохода;


• расчётных нагрузок на ограждение;


• особенностей движения персонала (СИЗ, перенос грузов, режим эксплуатации).


По результатам расчёта задаются:

• шаг стоек;


• сечение профилей рамы и поручня;


• высота ограждения;


• высота и вынос поручня.


Ориентиры по прогибам элементов принимают на уровне порядка L/200…L/250, но точные критерии жёсткости и деформаций фиксируются в проектной документации.

Преимущества наклонных рамных ограждений с отдельным поручнем PULTRA

• повышенная безопасность за счёт сочетания жёсткой рамной части и отдельного эргономичного поручня;


• удобство хвата и опоры при движении по маршу, включая работу в СИЗ и при обледенении или загрязнении ступеней;


• коррозионная и химическая стойкость во влажных, агрессивных и прибрежных средах без регулярной антикоррозионной обработки;


• сниженная масса по сравнению со стальными системами при достаточной жёсткости и устойчивости;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных лестниц и суровых климатических условий;


• диэлектрические свойства профилей, отсутствие токопроводящего металлического каркаса в зоне контакта персонала с ограждением;


• удобство монтажа и возможность регулировки положения поручня по месту без сварочных работ;


• прогнозируемая долговечность и низкие эксплуатационные расходы за счёт отсутствия коррозии и минимальной потребности в ремонте.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Наклонные рамные ограждения с отдельным поручнем для лестничных маршей поставляются в виде комплектов под конкретные участки объекта. В состав поставки могут входить:

• стойки заданной высоты и схемы крепления;


• рамные элементы под уклон марша (горизонтальные и вертикальные элементы);


• отдельный поручень из композитного профиля;


• кронштейны и элементы крепления поручня к стойкам или раме;


• крепёжные элементы, подпятники, доборные детали для стыковки с ограждениями площадок.


В рамках проекта допускается:

• подбор различных сечений профилей рамы и поручня под расчётные нагрузки и длину марша;


• изменение высоты ограждения и положения поручня по высоте и выносу;


• окраска профилей в требуемые цвета RAL, маркировка по маршам и уровням для упрощения монтажа.


Ограждения поставляются как часть комплексных решений PULTRA: вместе с лестничными сходами, композитными настилами, блок-боксами и другими типами ограждений.

Логистика и поставка

Композитные наклонные рамные ограждения с отдельным поручнем поставляются партиями, сформированными по маршам и уровням. Стойки, рамные элементы, поручни и кронштейны укладываются на поддоны, разделяются прокладками и защищаются от механических повреждений в процессе транспортировки и складирования.

Каждая партия снабжается ярлыками с указанием:

• типа и сечений профилей;


• длины элементов и высоты стоек;


• количества секций и поручней по каждому маршу;


• номера партии и даты изготовления;


• при необходимости — привязки к конкретному участку (марш, уровень, площадка).


Поставка организуется по РФ и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы ограждения поступали на объект в момент готовности лестничных маршей и площадок к монтажу.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция с другими решениями PULTRA

На реальных объектах наклонные рамные ограждения с отдельным поручнем применяются совместно с лестничными конструкциями, композитными настилами, блок-боксами, кабельными эстакадами и другими элементами системы.

Секции на маршах стыкуются с ограждениями площадок, образуя непрерывный маршрут с единым уровнем безопасности и удобным поручнем по всему пути следования. Унифицированные профили и узлы крепления упрощают проектирование, комплектацию и монтаж, а также обеспечивают единый подход к эксплуатации композитных ограждений на объекте.
