Ограждения наклонные рейлинговые PULTRA

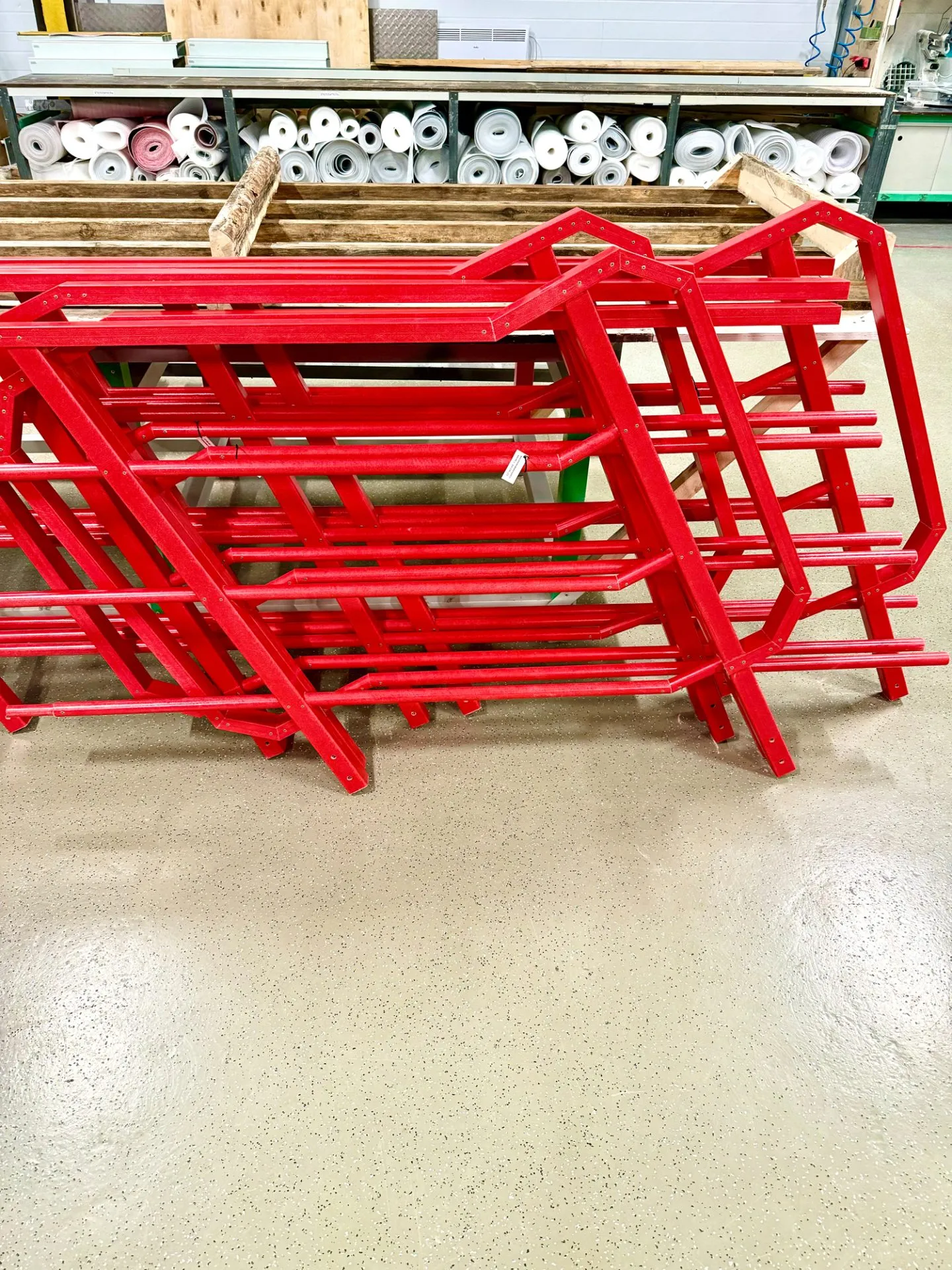

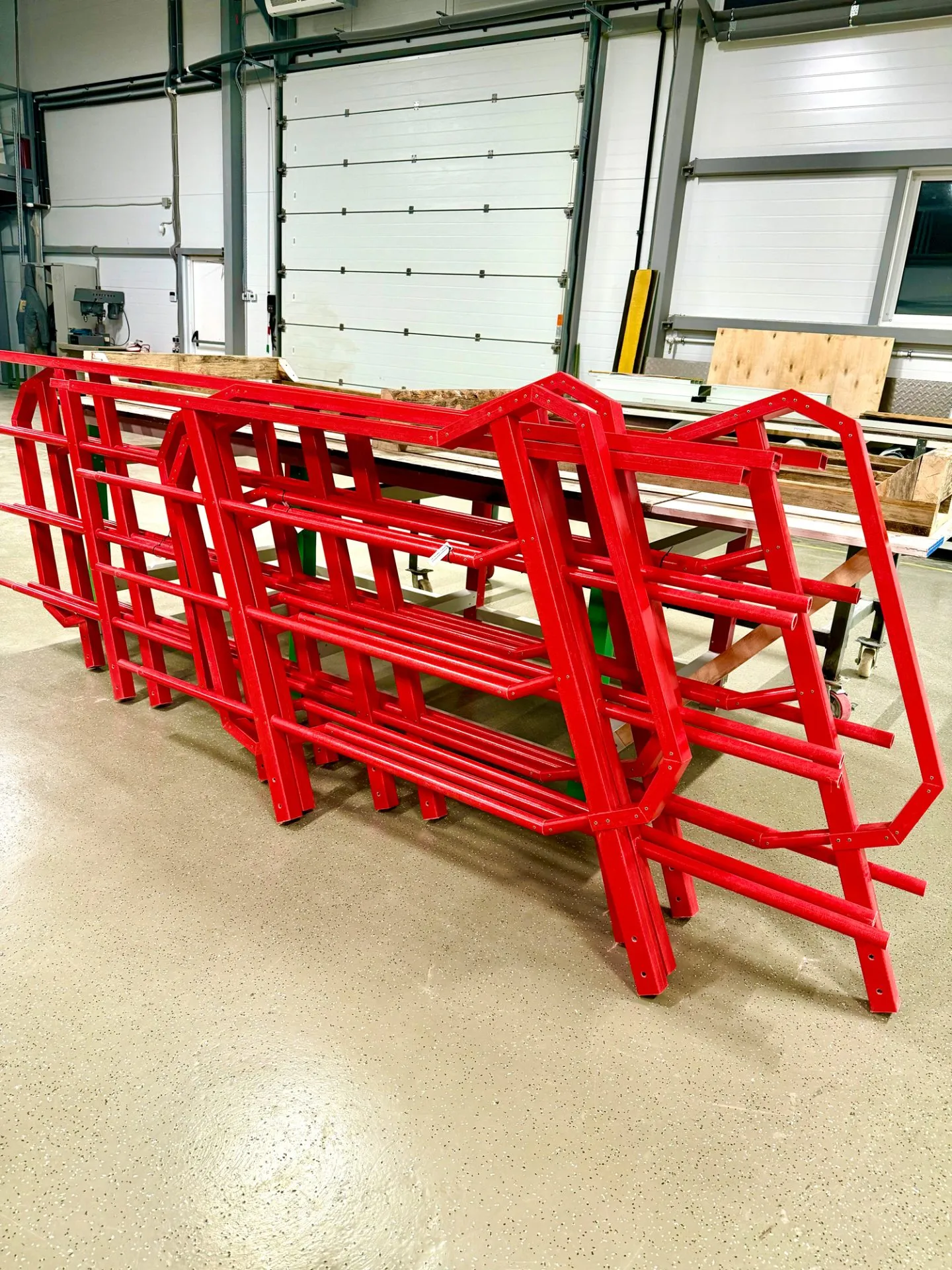

Конструкция наклонного рейлингового ограждения

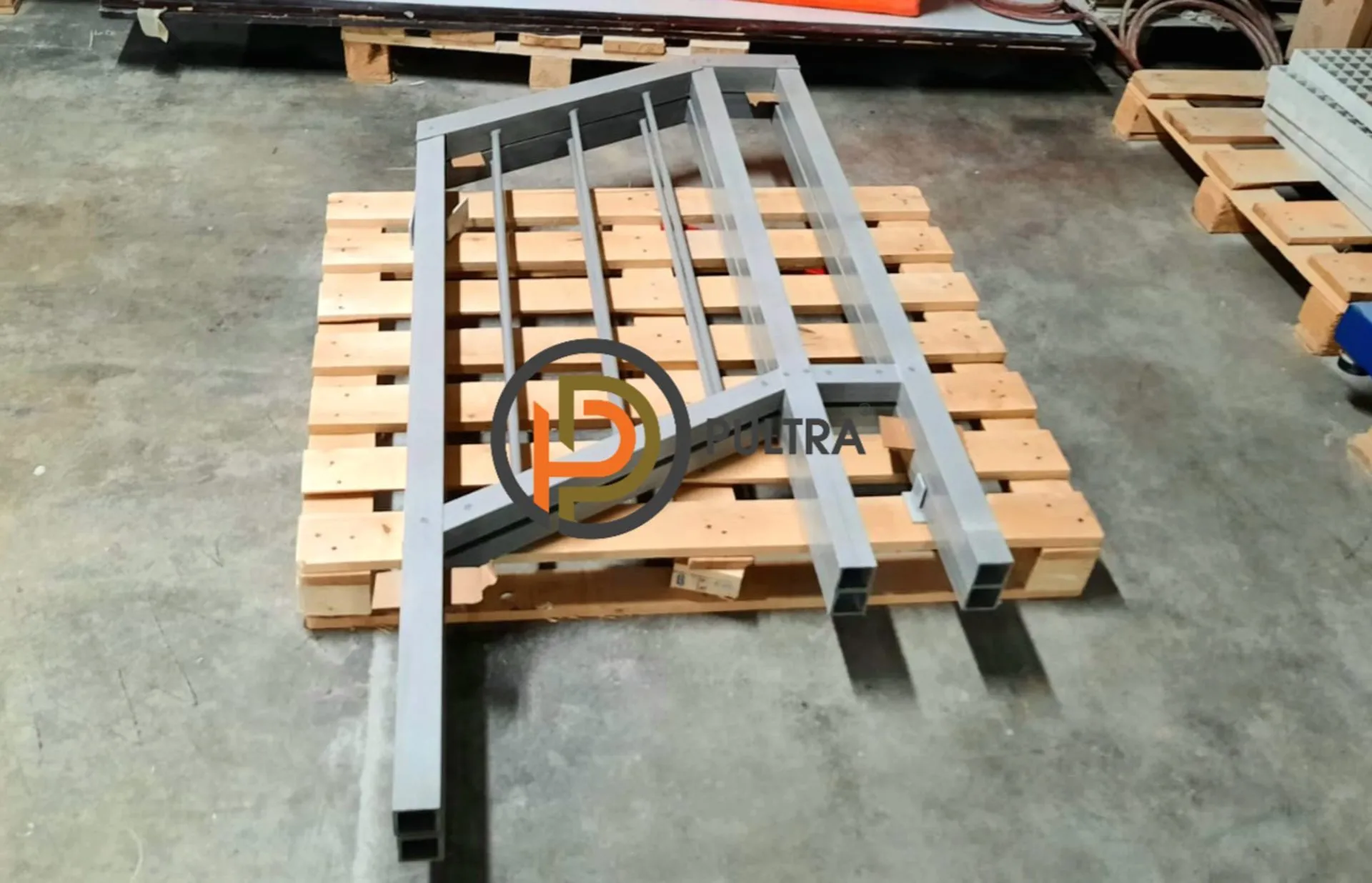

Состав элементов наклонного рейлингового ограждения

Наклонное рейлинговое ограждение для лестничных маршей представляет собой систему из стоек, горизонтальных ригелей и узлов крепления. Стойки располагаются вдоль марша по ступеням, косоурам либо площадкам и передают нагрузки на несущие конструкции через подпятники и анкера. Между стойками устанавливаются горизонтальные ригели, которые и образуют собственно «рейлинговый» контур.

Количество ригелей, их высотные отметки и взаимные расстояния задаются проектом с учётом норм, высоты ограждения и задач эксплуатации. Верхний ригель может выполнять функцию поручня, обеспечивая комфортный и предсказуемый хват при подъёме и спуске. При необходимости схема дополняется дополнительным верхним или промежуточным ригелем.

Крепёжные узлы включают механические соединения, прижимные детали и доборные элементы для сопряжения со ступенями, косоурами и площадками. При проектировании учитываются особенности композита: необходимость исключить концентраторы напряжений, ограничить локальные вырезы и обеспечить корректный отступ отверстий от кромок профиля.

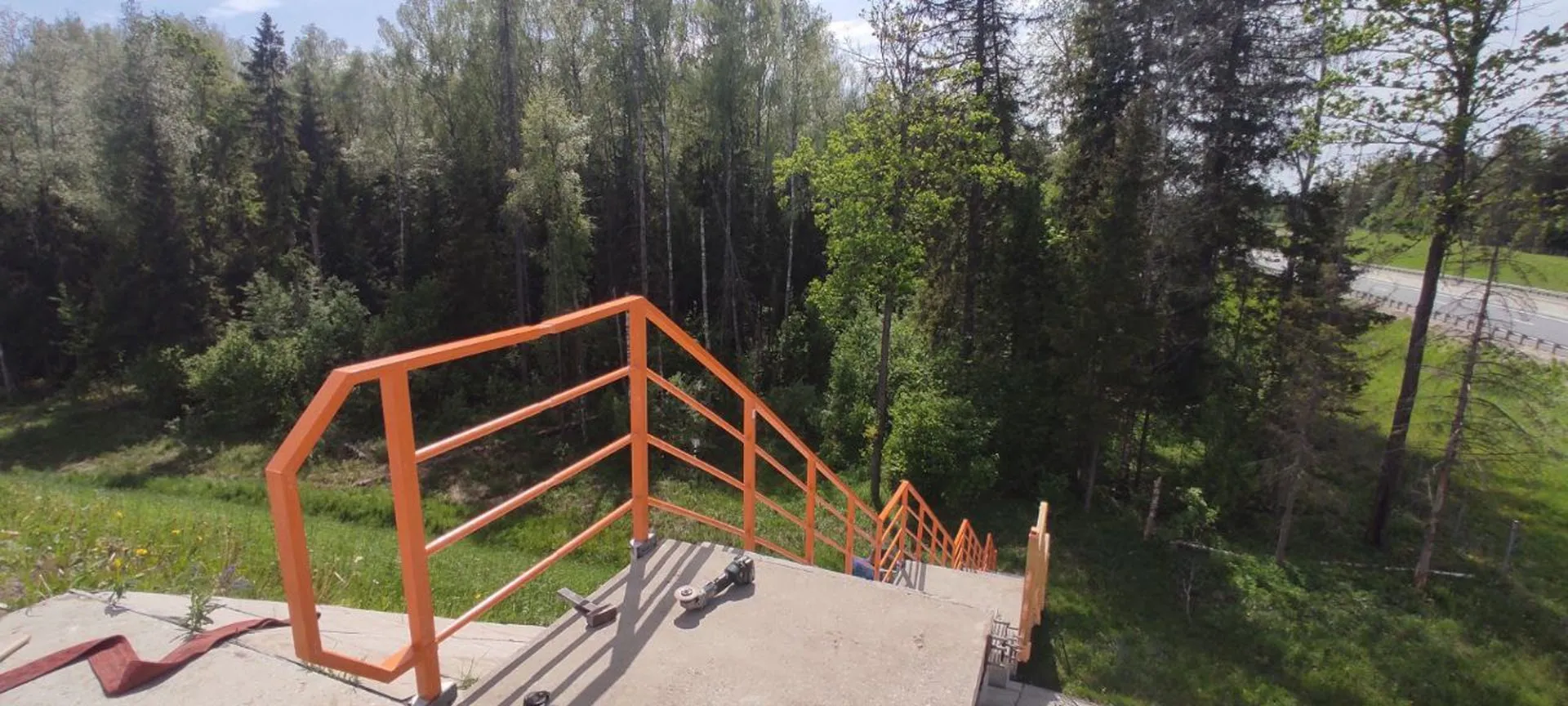

Повторение уклона марша и роль горизонтальных ригелей

Горизонтальные ригели наклонного ограждения повторяют уклон лестницы или трапа, формируя непрерывный контур безопасности на всём протяжении марша. Высота верхнего ригеля по вертикали отсчитывается от линии проступей, а положение промежуточных ригелей подбирается таким образом, чтобы исключить опасные пролёты и обеспечить нормативную защиту от падения.

Наклонное рейлинговое ограждение для лестниц из стеклопластика рассчитывается как пространственная система: ригели воспринимают локальные нагрузки в зоне хвата и ударные воздействия, стойки работают на изгиб и сжатие, передавая усилия на опорные конструкции. Комбинация сечения профилей и шага стоек выбирается по нагрузкам и длине марша.

Обзор пространства и визуальный контроль

Одна из ключевых особенностей рейлинговой схемы — хорошая видимость оборудования и пространства за ограждением. В отличие от более «глухих» решений, горизонтальные ригели не экранируют обзор, что особенно важно:

• при расположении лестницы вдоль трубопроводов или кабельных трасс;


• при необходимости визуальной оценки состояния оборудования, размещённого за маршем;


• для контроля перемещения персонала и техники в соседних зонах.


На объектах с насыщенным оборудованием такая «прозрачность» ограждения упрощает эксплуатацию и повышает визуальный комфорт при движении по лестнице или трапу.

Области применения наклонных рейлинговых ограждений

Наклонные рейлинговые ограждения из композита применяются в зонах, где нужно сочетать безопасность движения по лестнице и визуальный контроль пространства:

• наклонные лестничные марши между уровнями технологических площадок , где важно видеть оборудование, трубопроводы и коммуникации вдоль марша;


• обслуживаемые лестничные сходы к платформам и блок-боксам , когда требуется контролировать пространство за ограждением и подходы к оборудованию;


• трапы и наклонные проходы на очистных сооружениях, в машинных залах, на помостах и над резервуарами , где рейлинговая схема обеспечивает и обзор, и надёжный контур безопасности;


• лестничные марши вдоль кабельных и трубопроводных эстакад , позволяющие безопасно подниматься к верхним уровням при одновременном контроле трасс;


• наклонные участки с повышенным риском загрязнения или обледенения ступеней , где персонал работает в СИЗ и нуждается в надёжном поручне, функцию которого выполняет верхний  ригель;


• лестничные марши на открытых площадках , где требуется визуально «лёгкое» ограждение, не создающее лишнее экранирование и не ухудшающее освещённость.


На таких участках наклонные рейлинговые ограждения для обслуживаемых лестничных сходов задают понятный маршрут движения, формируют безопасную границу и не мешают обзору технологических зон.

Материалы и температурные режимы

Материалы композитных рейлинговых ограждений

Ограждения наклонные рейлинговые из композита выполняются из стеклопластиковых профилей пултрузионного производства. В качестве матрицы используется полиэфирная смола с армированием непрерывным стекловолокном. В зависимости от условий эксплуатации применяются две базовые системы:

• ортофталевая — для стандартной промышленной атмосферы и внутренних лестничных маршей, где отсутствует постоянное воздействие агрессивных сред;


• изофталевая — для зон с высокой влажностью, соляным туманом, действием реагентов и химически активных сред.


Выбор системы смол согласуется на стадии проекта. Для наклонных участков дополнительно учитывается воздействие загрязнённой воды и осадков, попадающих на ступени и элементы ограждения при эксплуатации.

Температурный диапазон и устойчивость к внешней среде

Наклонные рейлинговые ограждения для лестничных маршей промышленных объектов рассчитаны на эксплуатацию в диапазоне температур от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет использовать их на открытых лестницах в северных регионах, на прибрежных объектах и площадках с резкими суточными перепадами температур.

По запросу возможна УФ-стабилизация и окраска в цвета RAL, что особенно актуально для наружных маршей и фасадных лестниц. Для объектов энергетики и зон с требованиями по электробезопасности можно применять решения согласуя их с диэлектрическими ограждениями.

Монтаж и допуски для наклонных рейлинговых ограждений

Крепление стоек и ригелей на наклонных участках

Монтаж наклонных рейлинговых ограждений на лестницах и трапах предусматривает несколько типовых схем крепления:

• установка стоек на площадки по верхней и нижней отметкам марша с анкерным креплением через подпятники;


• крепление стоек к ступеням, если конструкция ступеней допускает такую схему;


• монтаж стоек к косоурам или тетивам лестницы с использованием закладных и кронштейнов.


Горизонтальные ригели монтируются между стойками и повторяют уклон марша, формируя требуемую высоту ограждения по вертикали. Верхний ригель ориентируют на удобную линию хвата, а промежуточные ригели располагают так, чтобы исключить опасные проёмы.

Особое внимание уделяется сопряжениям с ограждениями на площадках: переходы должны быть плавными, без «ступенек» по высоте, чтобы контур ограждения воспринимался как непрерывный.

Инженерные допуски и обработка композитных элементов

Чтобы наклонные рейлинговые ограждения из композита сохраняли расчётную несущую способность, при монтаже соблюдают ряд инженерных требований:

• шаг крепления стоек вдоль проекции марша ориентиром порядка 1 погонного метра, если иное не задано проектом или паспортом;


• отступ отверстий под крепёж от кромки профиля не менее 2–3 диаметров отверстия;


• сверление и обработка профилей инструментом без ударного режима ;


• обязательная зачистка и герметизация кромок и отверстий после выполнения операций;


• контроль момента затяжки резьбовых соединений, особенно в узлах крепления стоек и ригелей на наклонных участках.


Соблюдение этих рекомендаций снижает риск образования трещин и локальных повреждений и обеспечивает стабильную работу ограждения на всём сроке службы.

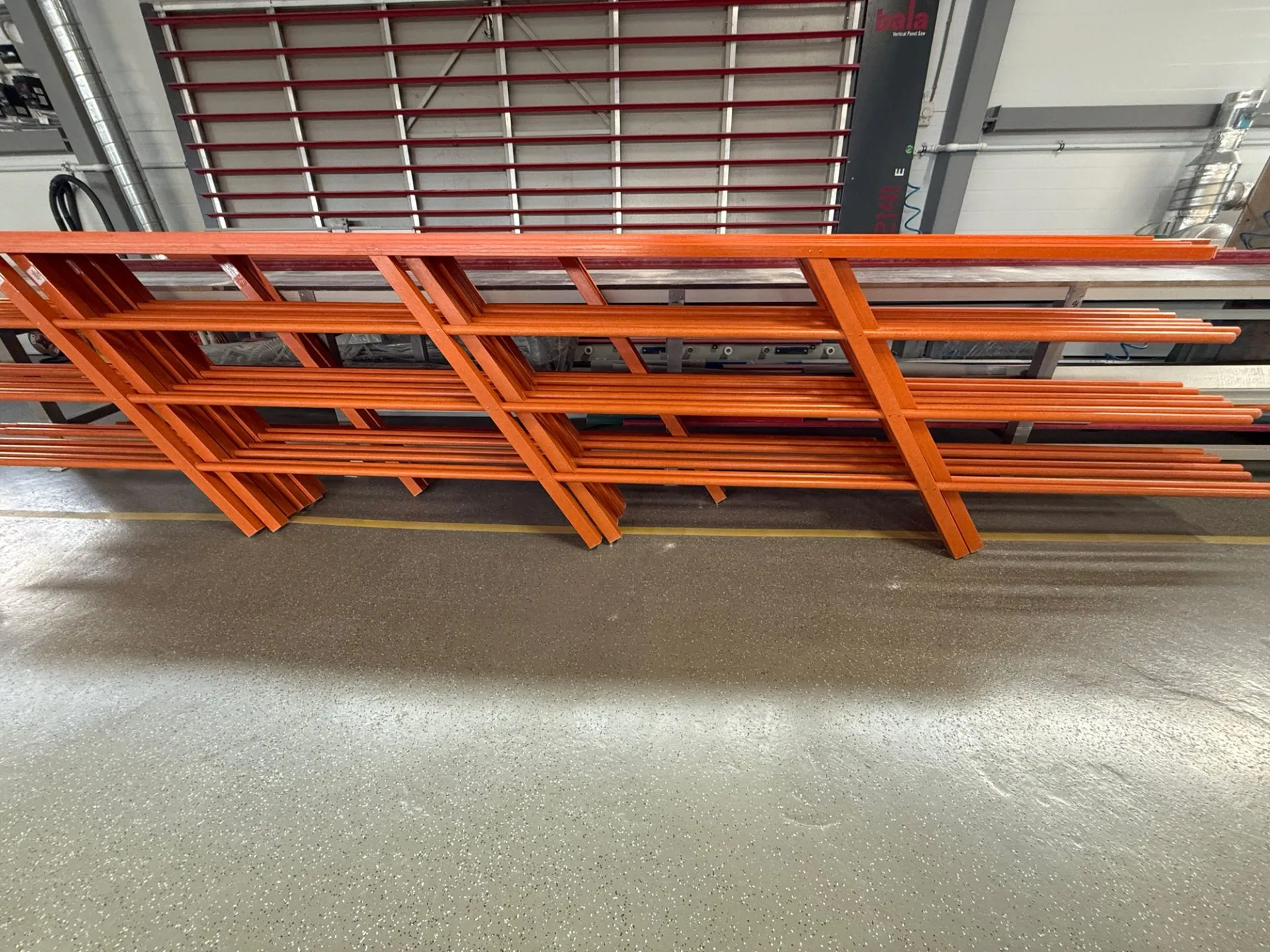

Подбор шага ригелей и стоек

Подбор шага ригелей наклонных рейлинговых ограждений из композита выполняется с учётом высоты ограждения, требований к размеру проёмов и специфики объекта. Для разных лестничных маршей на одном объекте могут применяться различные комбинации числа и шага ригелей, если отличаются высота подъёма, ширина марша или режим эксплуатации.

Шаг стоек и сечение профилей определяют по нагрузкам, действующим на ограждение, включая эксплуатационные и, при необходимости, ветровые воздействия. В качестве ориентиров по прогибам ригелей и стоек могут использоваться уровни порядка L/200…L/250, но конечные критерии жёсткости и несущей способности задаются и фиксируются в проектной документации.

Преимущества наклонных рейлинговых ограждений PULTRA

• визуальная «прозрачность» ограждения на наклонных участках и хороший обзор оборудования, коммуникаций и пространства за ограждением;


• непрерывный контур безопасности по уклону лестницы или трапа с сохранением требуемой высоты ограждения;


• настройка числа и шага ригелей под требования норм и особенности эксплуатации конкретного объекта;


• коррозионная и химическая стойкость во влажных, агрессивных и прибрежных средах без регулярной антикоррозионной обработки;


• сниженная масса по сравнению со стальными наклонными рейлинговыми ограждениями при достаточной жёсткости и устойчивости;


• рабочий температурный диапазон −60…+100 °C , пригодность для наружных лестничных маршей и суровых климатических условий;


• диэлектрические свойства профилей , отсутствие токопроводящего металлического каркаса в зоне контакта персонала с ограждением;


• удобство монтажа и обслуживания , возможность замены отдельных ригелей или стоек без демонтажа всей секции.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

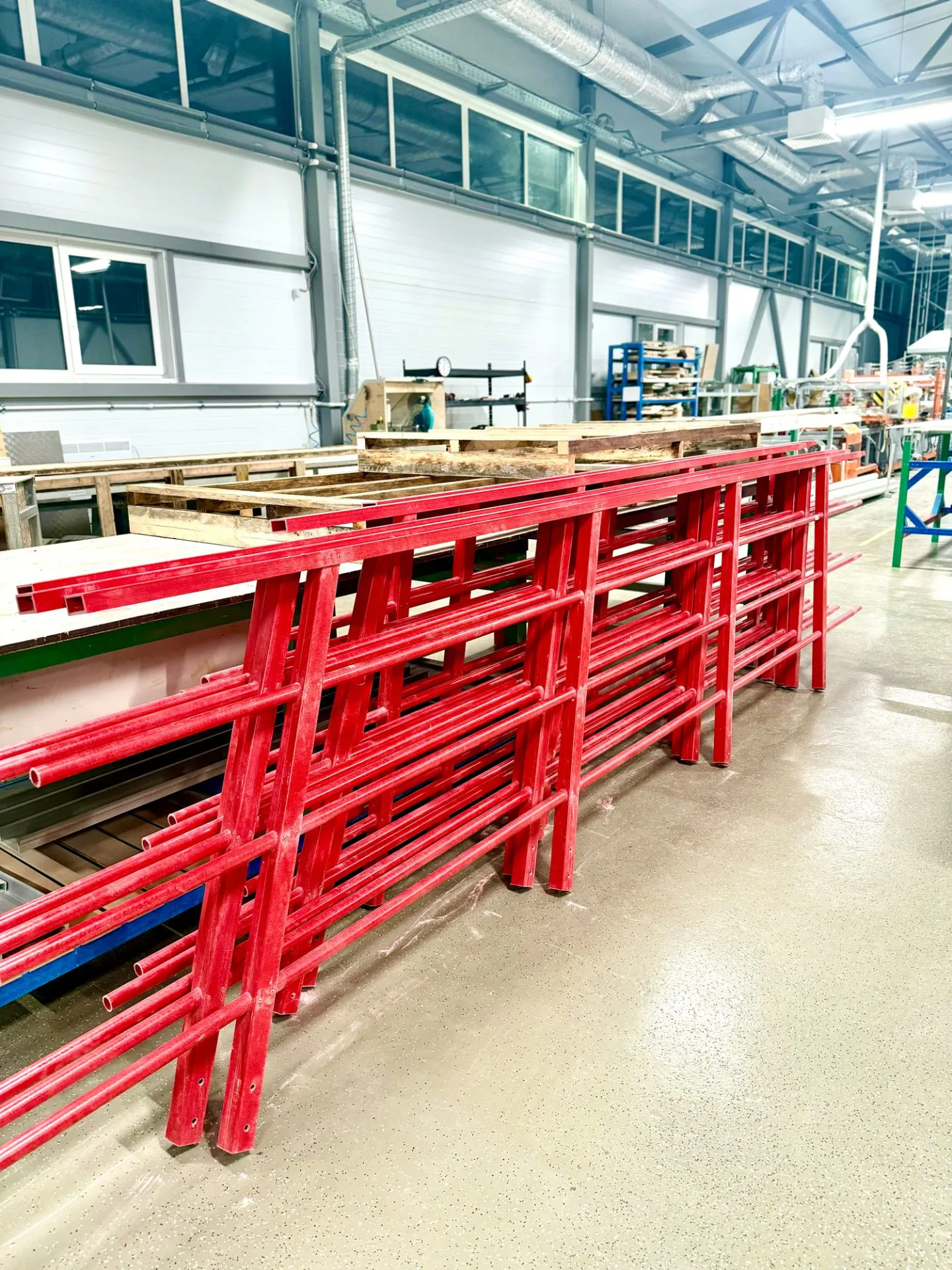

Комплектация и варианты исполнения

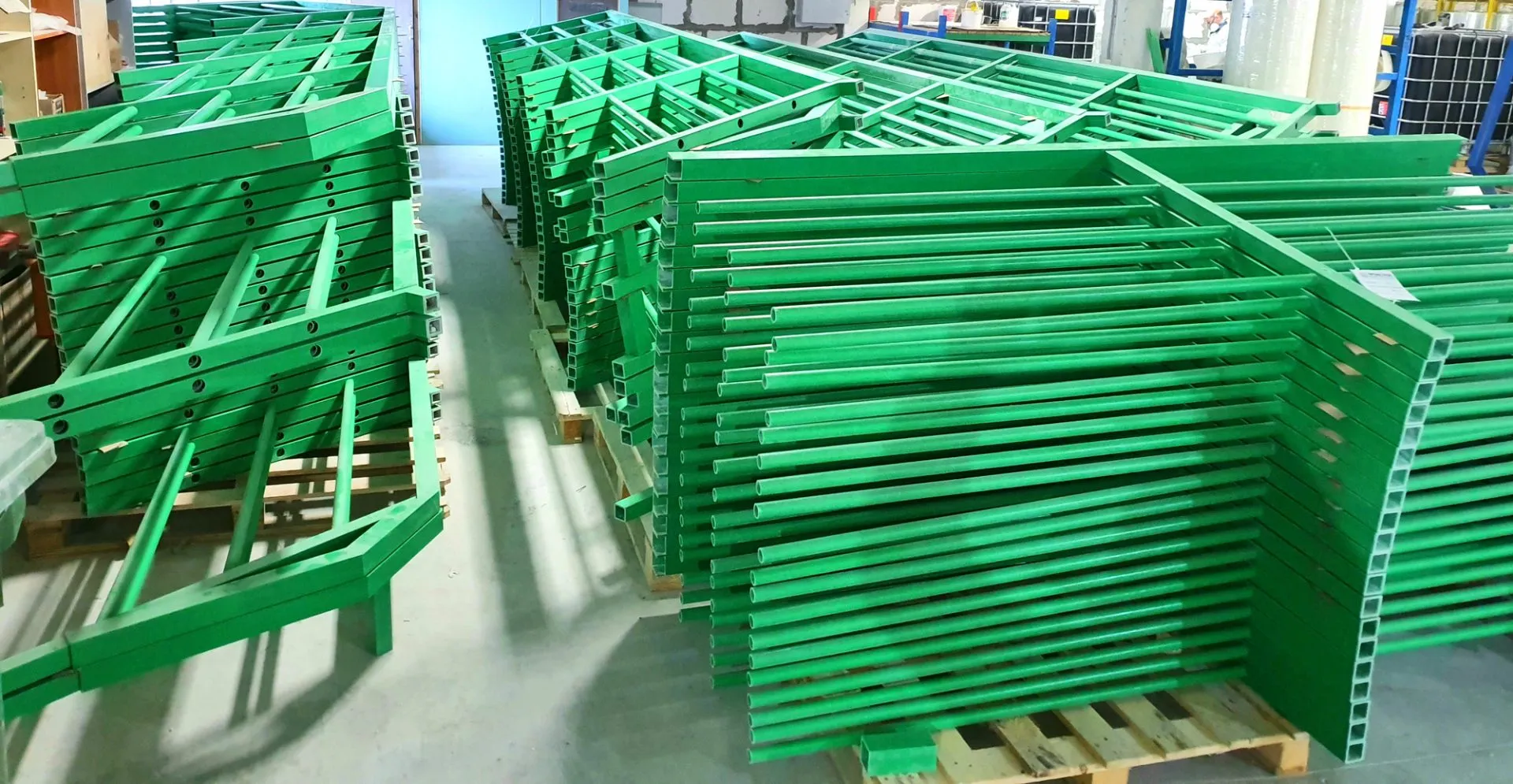

Наклонные рейлинговые ограждения для лестничных маршей и трапов поставляются как в виде погонажных элементов, так и в виде комплектов под конкретные марши. В состав поставки могут входить:

• стойки наклонного рейлингового ограждения заданной высоты и схемы крепления;


• горизонтальные ригели требуемого числа уровней для наклонных участков;


• при необходимости — верхний ригель, выполняющий функцию поручня;


• крепёжные элементы, подпятники, соединительные и доборные детали для стыковки с ограждениями площадок и соседних маршей.


В рамках проекта допускается:

• подбор различных сечений профилей стоек и ригелей под расчётные нагрузки и длину марша;


• изменение количества ригелей и их расположения по высоте в зависимости от требований норм и задач эксплуатации;


• окраска в заданные цвета RAL и маркировка по участкам объекта для упрощения монтажа и визуальной идентификации.


Наклонные рейлинговые ограждения могут поставляться как часть комплексной поставки, включающей лестничные конструкции, композитные настилы, другие типы ограждений и блок-боксы, с привязкой к конкретным маршам и уровням.

Логистика и поставка

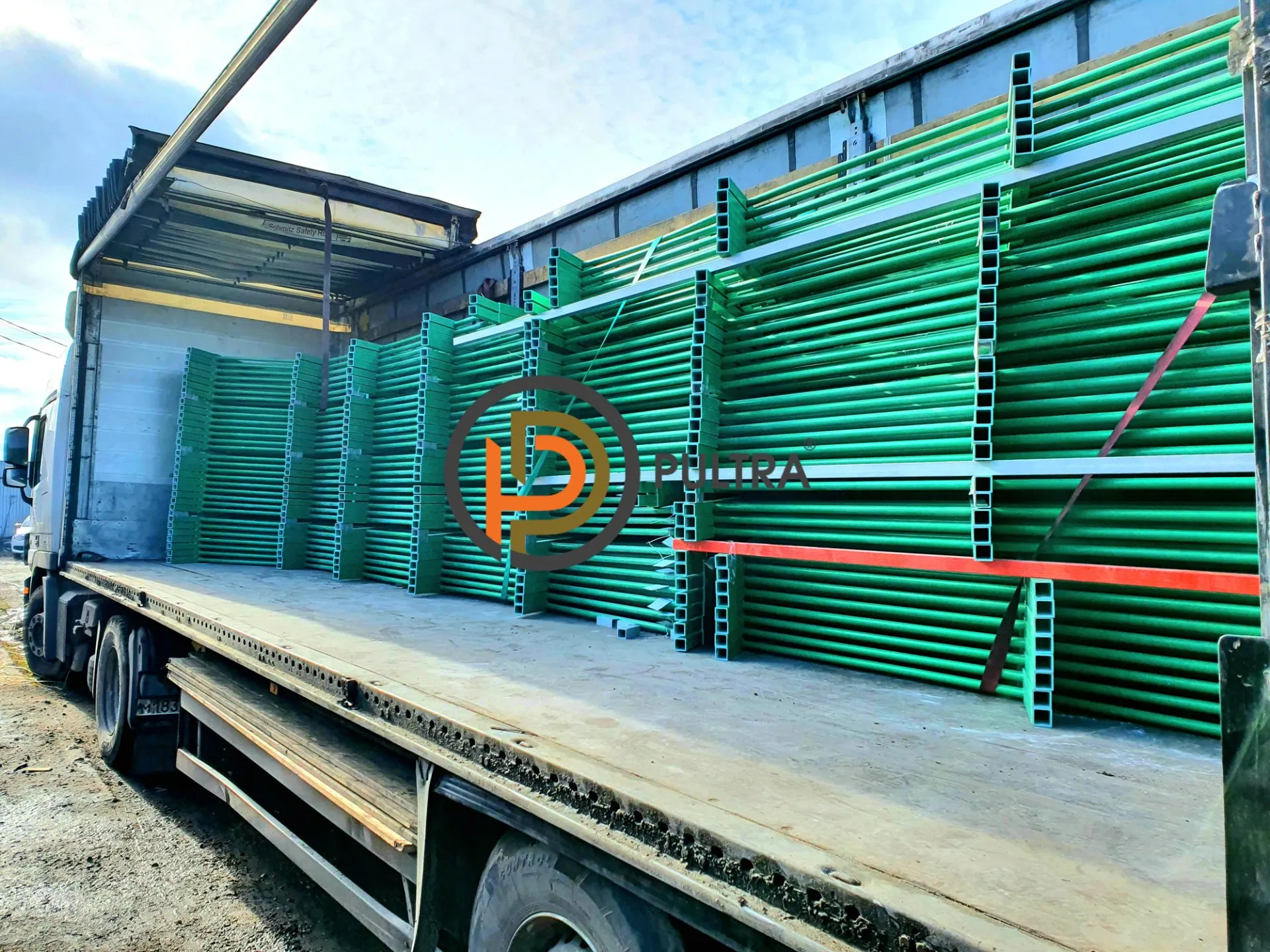

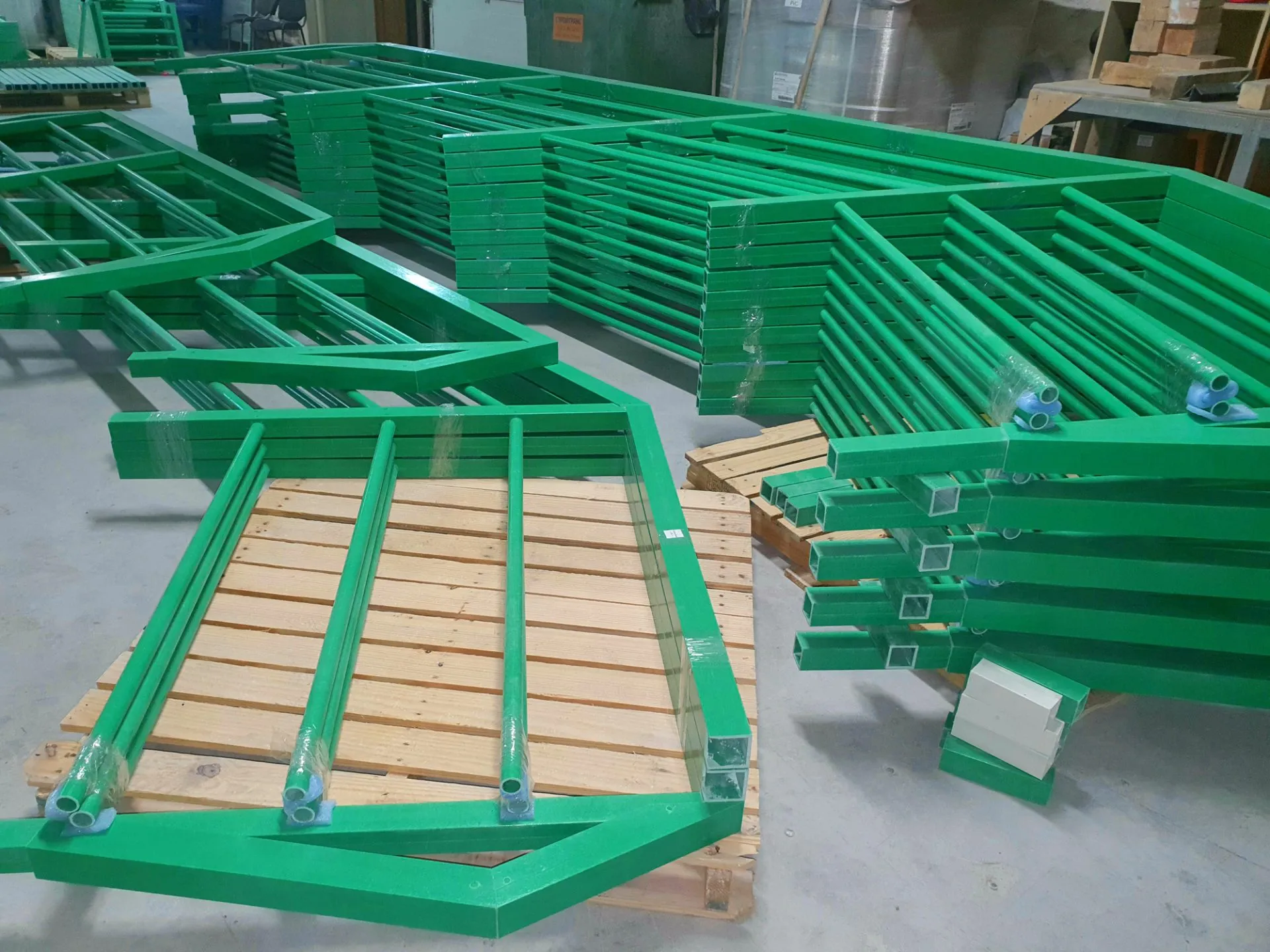

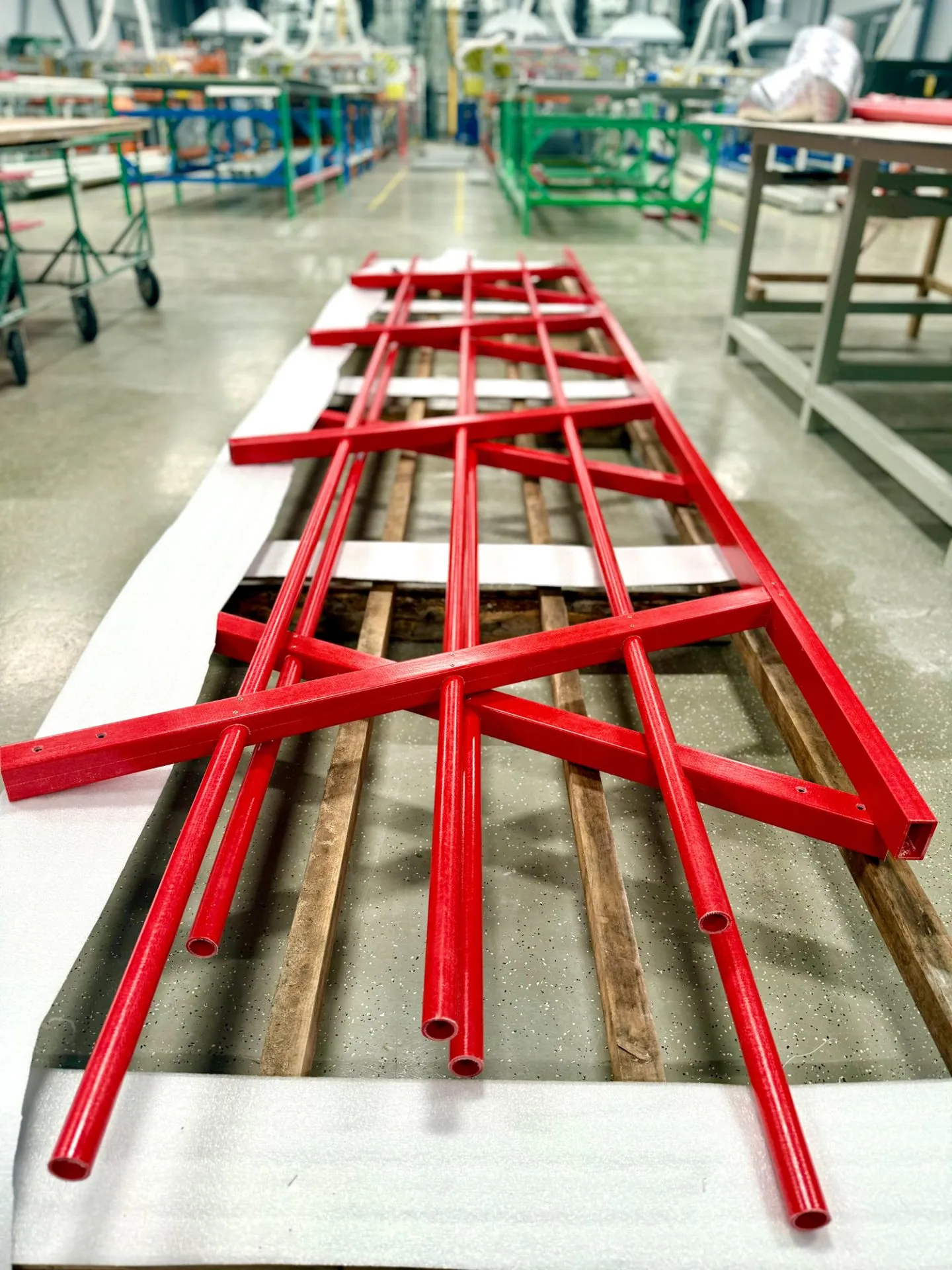

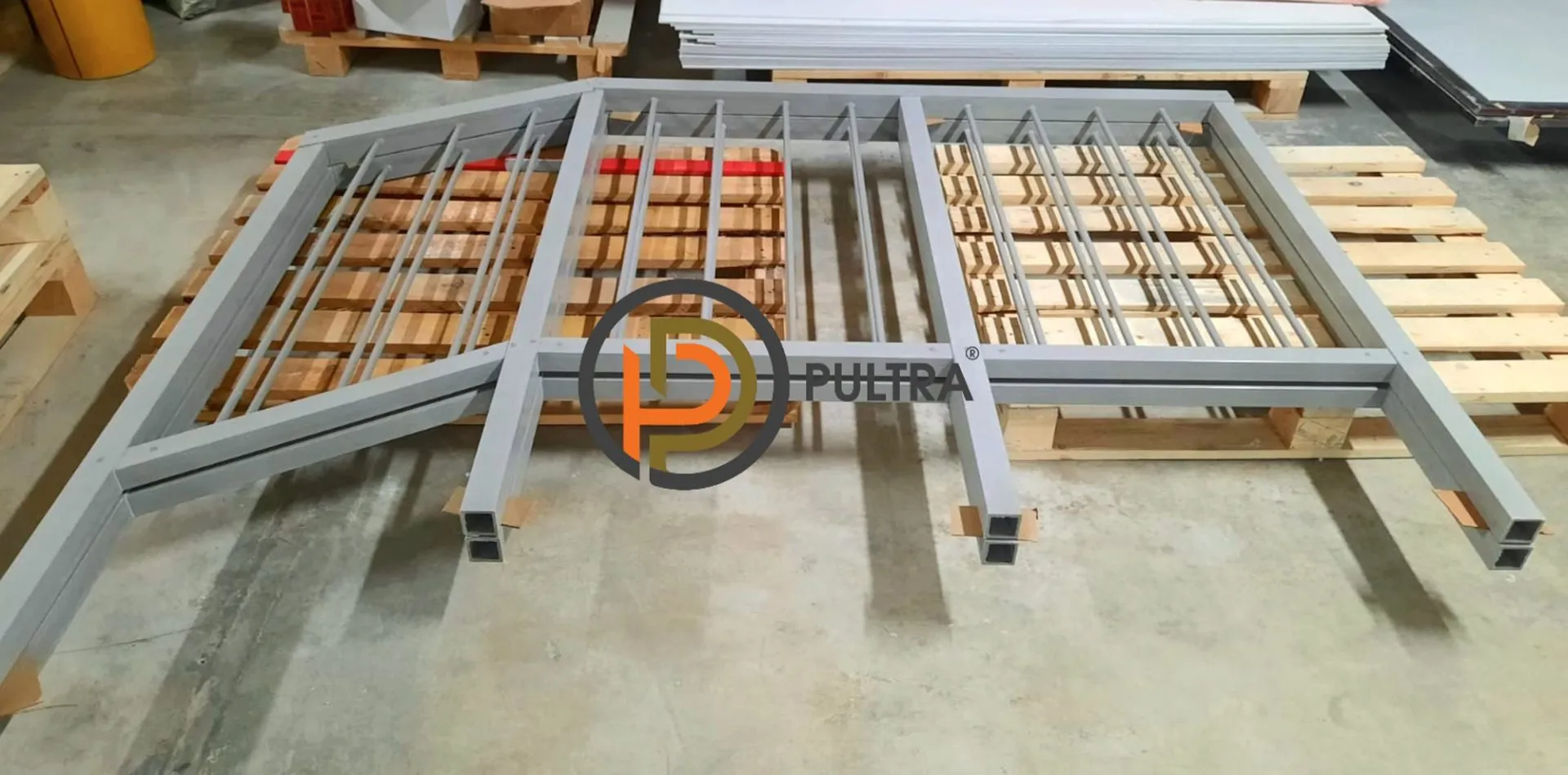

Композитные наклонные рейлинговые ограждения для обслуживаемых лестничных сходов поставляются партиями, сформированными по маршам и участкам. Стойки и ригели укладываются на поддоны, разделяются прокладками и защищаются от механических повреждений при транспортировке.

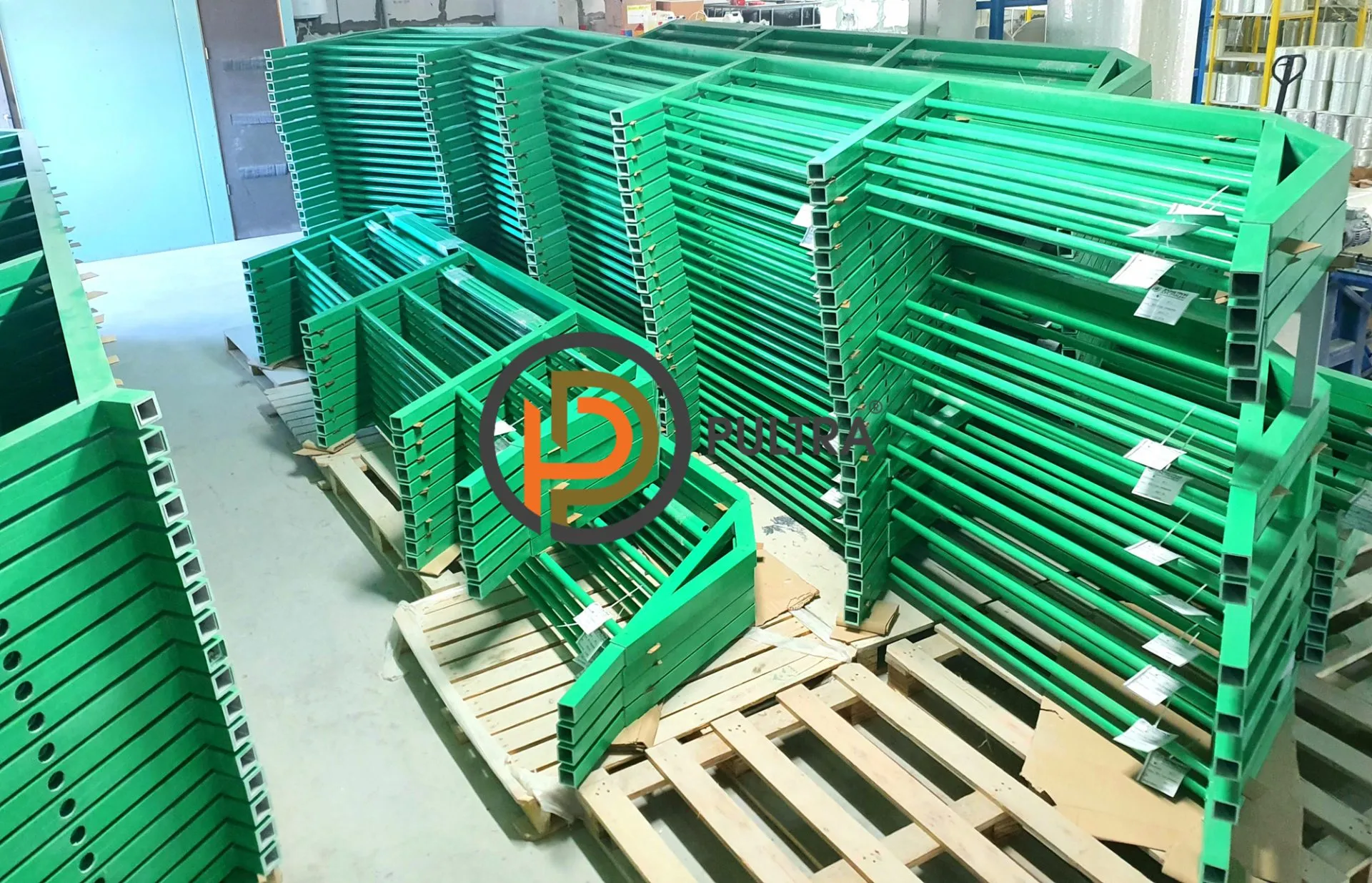

Каждая партия снабжается ярлыками с указанием:

• типа профилей и их сечений;


• длины элементов и высоты стоек;


• количества ригелей для конкретного марша;


• номера партии и даты изготовления;


• при необходимости — обозначения участка (марш, уровень, площадка).


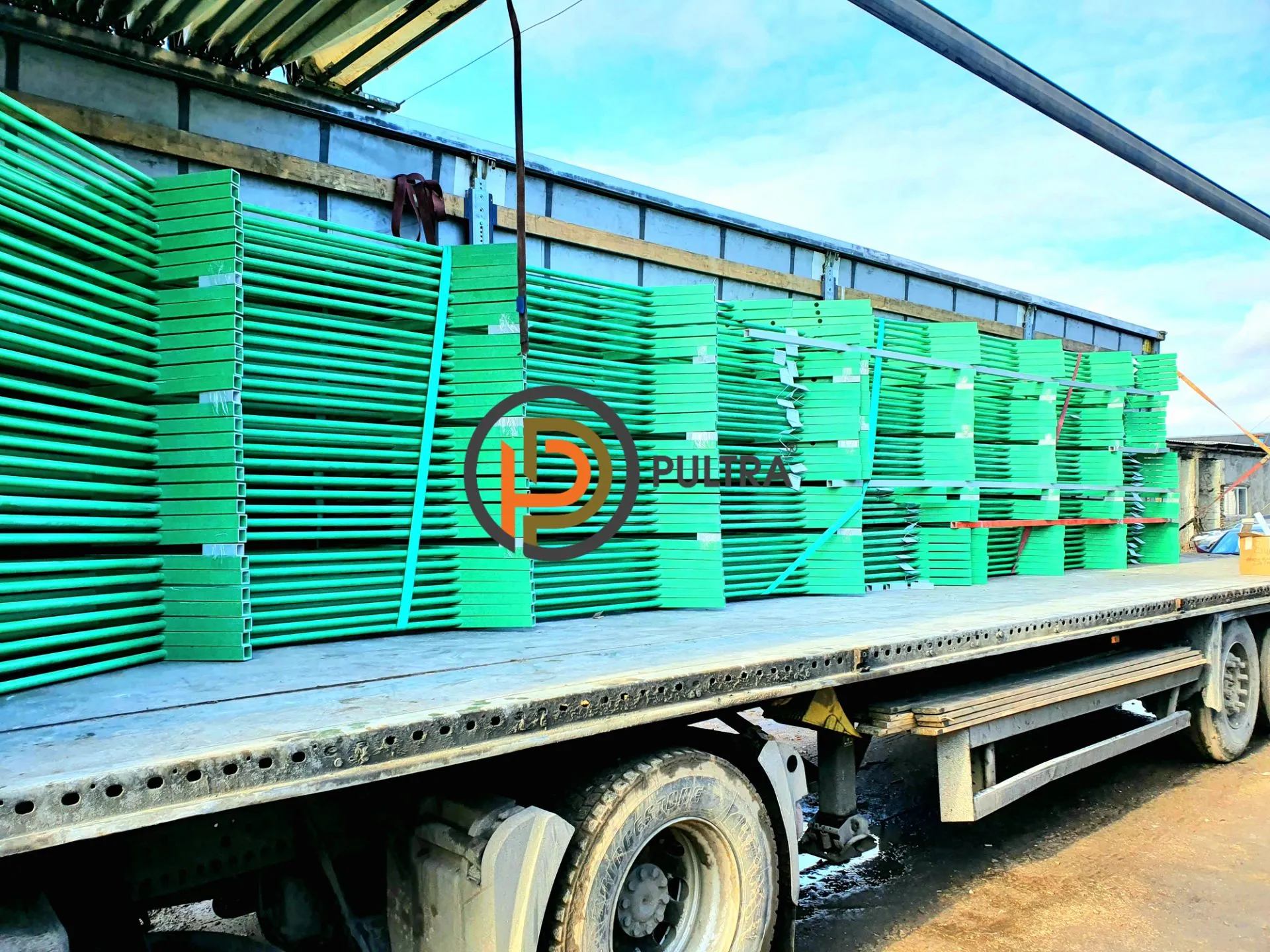

Поставка организуется по России и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы ограждения приходили на объект в момент готовности лестниц и площадок к монтажу. Это снижает риски простоев и упрощает логистику на строительной площадке.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция с другими решениями PULTRA

На реальных объектах наклонные рейлинговые ограждения используются совместно с композитными настилами, лестничными конструкциями, блок-боксами, кабельными эстакадами и другими элементами системы.

Рейлинговые секции на наклонных участках стыкуются с ограждениями площадок, образуя непрерывный маршрут от входа на объект до верхних уровней технологических платформ. Унифицированные профили и повторяемые узлы крепления упрощают проектирование и комплектацию, а также позволяют использовать единые принципы монтажа и эксплуатации по всей системе лестниц и галерей объекта.
