Ограждения прямолинейные рамные PULTRA

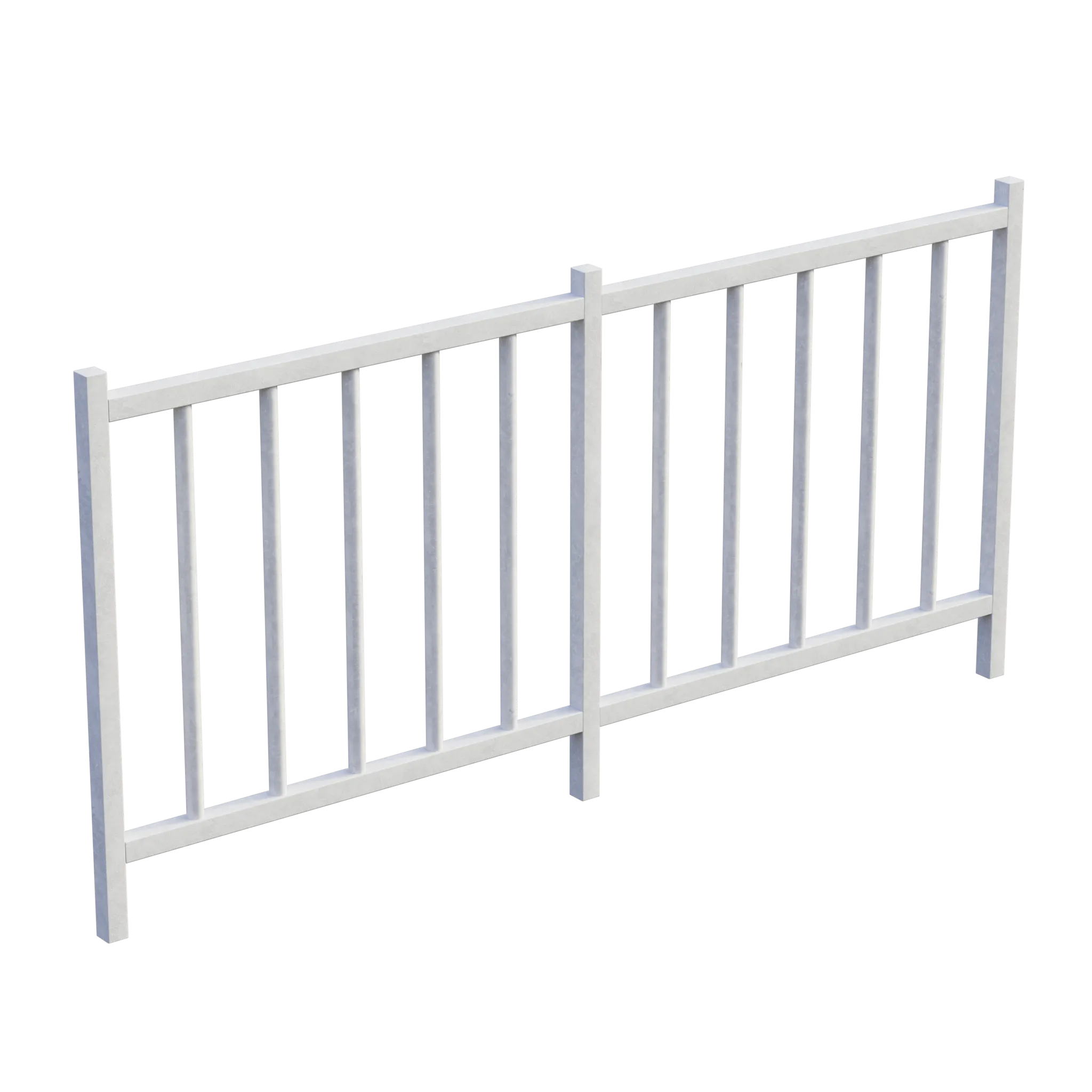

Конструкция прямолинейного рамного ограждения

Прямолинейное рамное ограждение формируется из стоек, горизонтальных и вертикальных элементов рамной части, а также узлов крепления к настилу или конструктивному основанию. Стойки воспринимают основные горизонтальные нагрузки и передают их на каркас или фундамент через подпятники и анкера. Рамная часть между стойками образует сплошной контур, ограничивающий рабочую зону.

Горизонтальные элементы рамы, как правило, располагаются по высоте таким образом, чтобы исключить пролёты, опасные для персонала, и обеспечить визуально понятную границу прохода. Вертикальные вставки и дополнительные элементы могут применяться для уменьшения шага проёмов и повышения локальной жёсткости. Конфигурация рамы (количество горизонтальных и вертикальных элементов, высота ограждения, шаг стоек) назначается по проекту.

Конструктивная простота рамного ограждения снижает количество элементов, упрощает монтаж и обслуживание. При этом ограждение остаётся полноценной несущей системой: рамные элементы работают на изгиб и сжатие, стойки воспринимают суммарную горизонтальную нагрузку и обеспечивают устойчивость всей секции при нормативных воздействиях.

Области применения прямолинейных рамных ограждений

Прямолинейные рамные ограждения из композита применяются там, где требуется надёжный контур безопасности на участках без изменения уклона:

• площадки обслуживания оборудования в машинных отделениях, насосных станциях, на верхних уровнях технологических блоков — для фиксации границ безопасного перемещения персонала;


• галереи и обходные мостики вдоль технологических линий, резервуаров, блок-боксов , где необходимо разделить зоны движения и зону оборудования;


• прямолинейные участки кабельных эстакад и платформ , обеспечивающие безопасный проход вдоль трасс коммуникаций;


• площадки вокруг лестничных клеток и парапетные участки , где ограждение рамного типа задаёт ясную границу по периметру проёма или перепада высот;


• участки вдоль открытых обрывов, перепадов отметок и технологических проёмов , где необходимо предотвратить падение людей и предметов;


• зоны с ограниченным пространством , где требуется компактная, понятная конструкция без дополнительных элементов поручня.


На таких участках рамные ограждения для лестниц и технологических площадок предоставляют простое и функциональное решение, не перегружая конструкцию и не усложняя монтаж.

Материалы и температурные режимы

Рамные ограждения PULTRA выполняются из стеклопластиковых профилей изготовленных по технологии пултрузии. В качестве полимерной матрицы используются полиэфирные смолы, армированные непрерывным стекловолокном. В зависимости от условий эксплуатации применяются:

• ортофталевая система — для стандартной промышленной атмосферы, внутренних помещений и участков без постоянного воздействия агрессивных сред;


• изофталевая система — для зон с повышенной влажностью, соляным туманом, действием реагентов и химически активных сред.


Рабочий температурный диапазон рамных ограждений из стеклопластика составляет −60…+100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет применять их на открытых площадках, в северных регионах и на объектах с перепадами температур.

Ограждение может поставляться с УФ-стабилизированной поверхностью и окраской в требуемые цвета RAL, что важно для открытых галерей и площадок, эксплуатируемых под солнцем. При необходимости рамные ограждения увязываются с диэлектрическими ограждениями и системами антистатики на энергетических объектах.

Эксплуатация в агрессивных и прибрежных средах

В условиях повышенной влажности, соляного тумана и периодического контакта с технологическими средами правильно подобранный состав композита обеспечивает устойчивость к коррозии и сохранение геометрии на протяжении длительного срока службы. Выбор смолы и армирования согласуется под конкретные воздействия и планируемый ресурс конструкции, что особенно актуально для очистных сооружений, прибрежных объектов и химических производств.

Монтаж и допуски для прямолинейных рамных ограждений

Монтаж прямолинейных рамных ограждений предусматривает крепление стоек к композитному настилу, стальному или бетонному основанию через подпятники, анкеры или закладные элементы. Рамные элементы монтируются между стойками с помощью механических соединений и прижимных планок.

При проектировании и монтаже рекомендуется соблюдать следующие инженерные ориентиры:

• шаг крепления стоек ориентиром порядка 1 погонного метра, если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля не менее 2–3 диаметров отверстия;


• применение инструмента без ударного режима при сверлении и обработке композита;


• обязательная зачистка и герметизация кромок/отверстий после выполнения работ;


• изоляция контакта «композит + металл» прокладками из инертных материалов;


• контроль момента затяжки резьбовых соединений, особенно в узлах крепления стоек и рамных элементов.


Эти требования обеспечивают надёжную работу ограждения в течение всего установленного срока службы и минимизируют риск локальных повреждений при монтаже и эксплуатации.

Подбор шага стоек и прогибов рамного ограждения

Шаг стоек, сечение рамных элементов и конфигурация рамы выбираются по проекту с учётом эксплуатационных, ветровых и иных нагрузок, действующих на ограждение. В качестве ориентиров по прогибам горизонтальных элементов могут использоваться уровни порядка L/200…L/250, однако окончательные значения назначаются проектировщиком и фиксируются в рабочей документации.

При необходимости выполняется расчёт рамного ограждения из стеклопластика по нагрузкам, с подбором профилей для заданных пролётов и условий эксплуатации конкретного объекта.

Преимущества прямолинейных рамных ограждений PULTRA

• универсальность для большинства прямолинейных участков площадок, галерей и мостиков;


• простая и понятная конструкция с минимальным числом элементов, удобная в монтаже и обслуживании;


• коррозионная и химическая стойкость во влажных и агрессивных средах без регулярной антикоррозионной обработки;


• сниженная масса по сравнению со стальными рамными ограждениями при достаточной жёсткости и устойчивости;


• рабочий температурный диапазон −60…+100 °C , пригодность для наружных площадок и холодного климата;


• диэлектрические свойства профилей, отсутствие токопроводящего металлического каркаса в зоне контакта с персоналом;


• удобство монтажа : возможен раскрой и подгонка по месту, сверление и доп. обработка без сварки и горячих работ;


• прогнозируемая долговечность и низкие эксплуатационные расходы за счёт отсутствия коррозии и минимальных регламентных операций.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Прямолинейные рамные ограждения из композитного профиля поставляются в виде комплектов для сборки на объекте либо как часть комплексного решения для конкретного проекта. В типовую комплектацию входят:

• стойки рамного ограждения заданной высоты с подготовленными узлами крепления;


• горизонтальные и вертикальные элементы рамной части для прямолинейных секций;


• крепёжные элементы, подпятники, прижимные планки и доборные профили.


Под задачу проекта могут подбираться различные сечения профилей по высоте и пролётам, варианты количества горизонтальных элементов и конфигурации рамного заполнения. Возможна окраска в требуемые цвета RAL и нанесение маркировки по зонам объекта.

Рамное ограждение может входить в состав общей системы ограждений PULTRA, дополняя другие типы ограждений на лестничных маршах и наклонных участках, а также complexные решения по ограждению технологических площадок и галерей.

Логистика и поставка

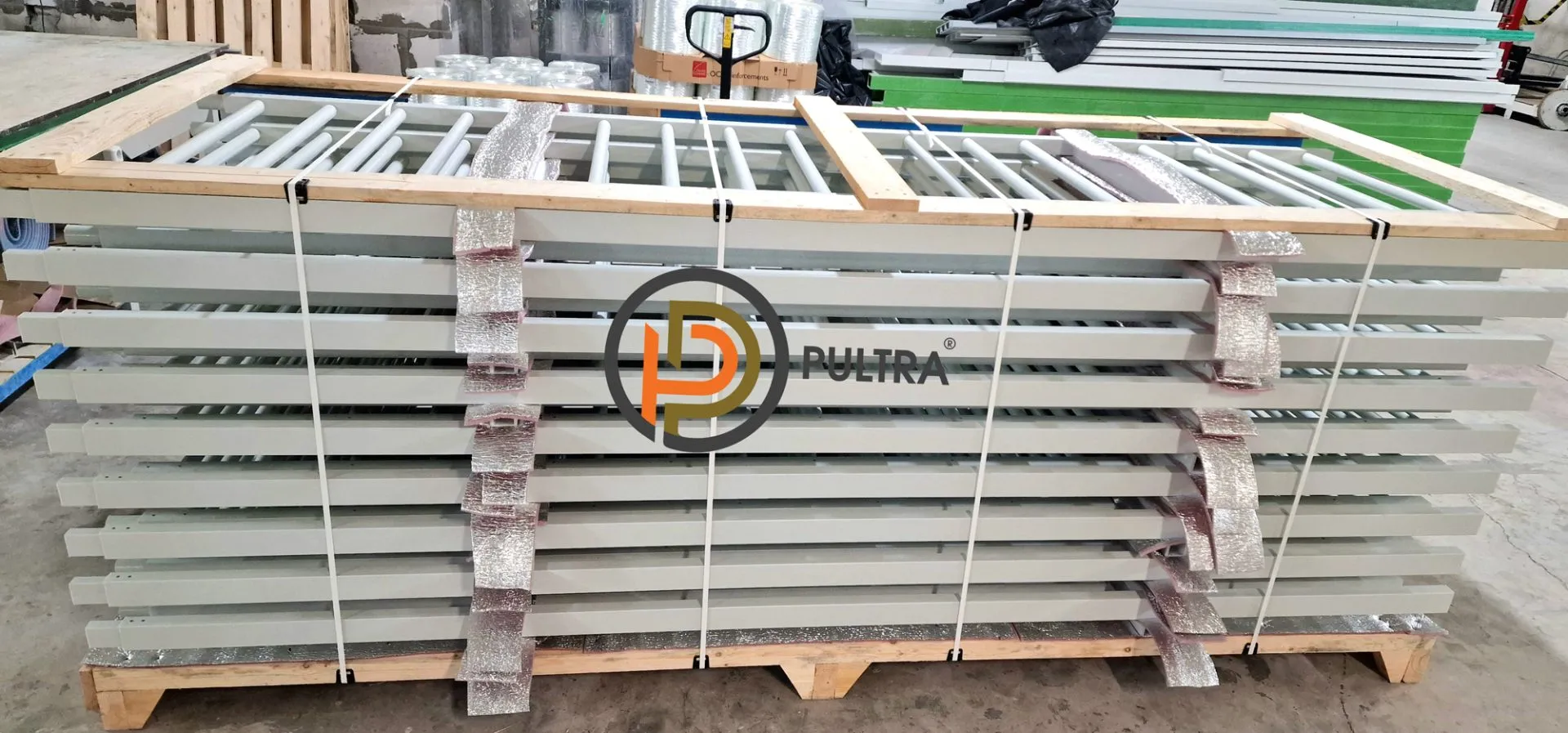

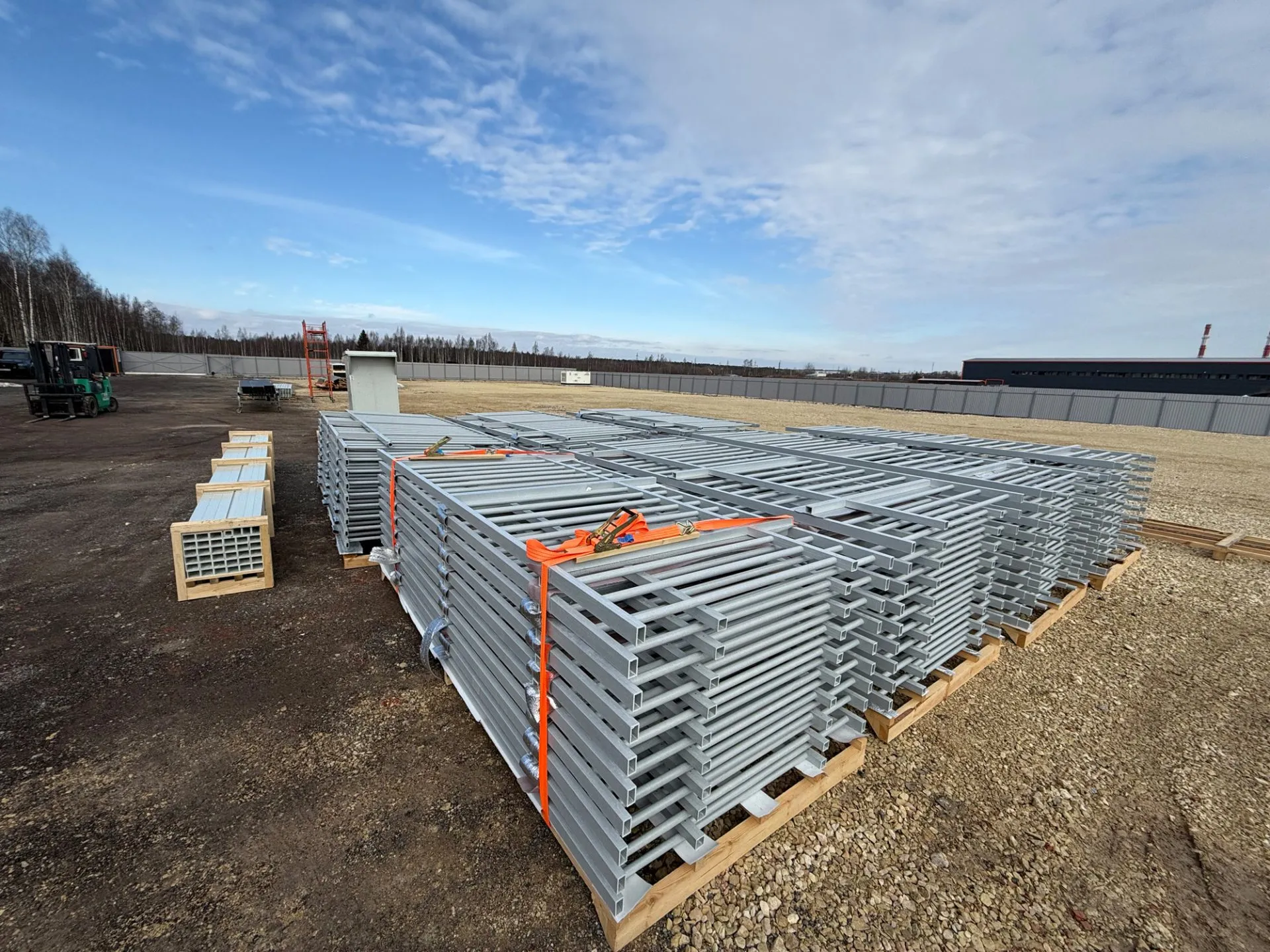

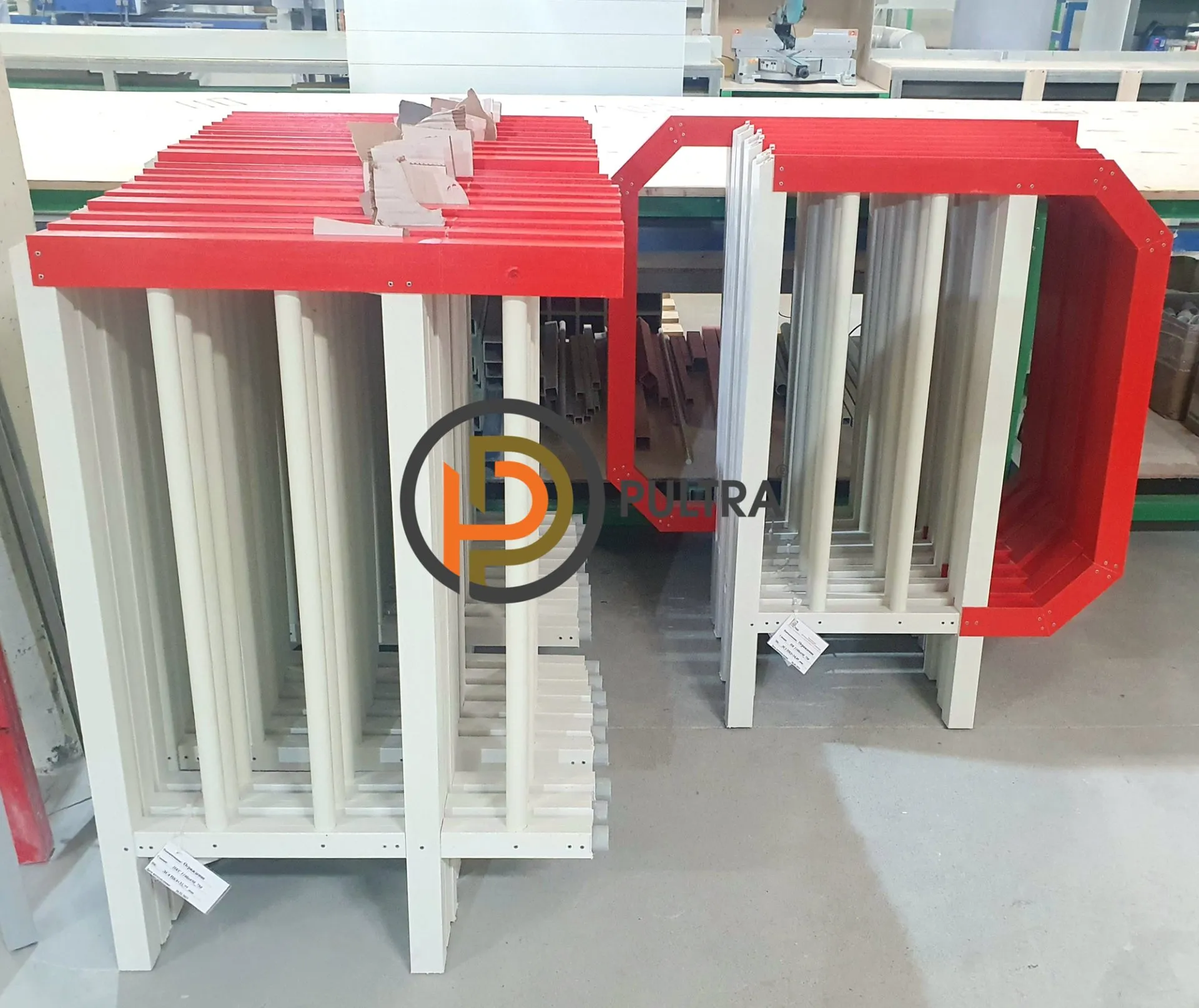

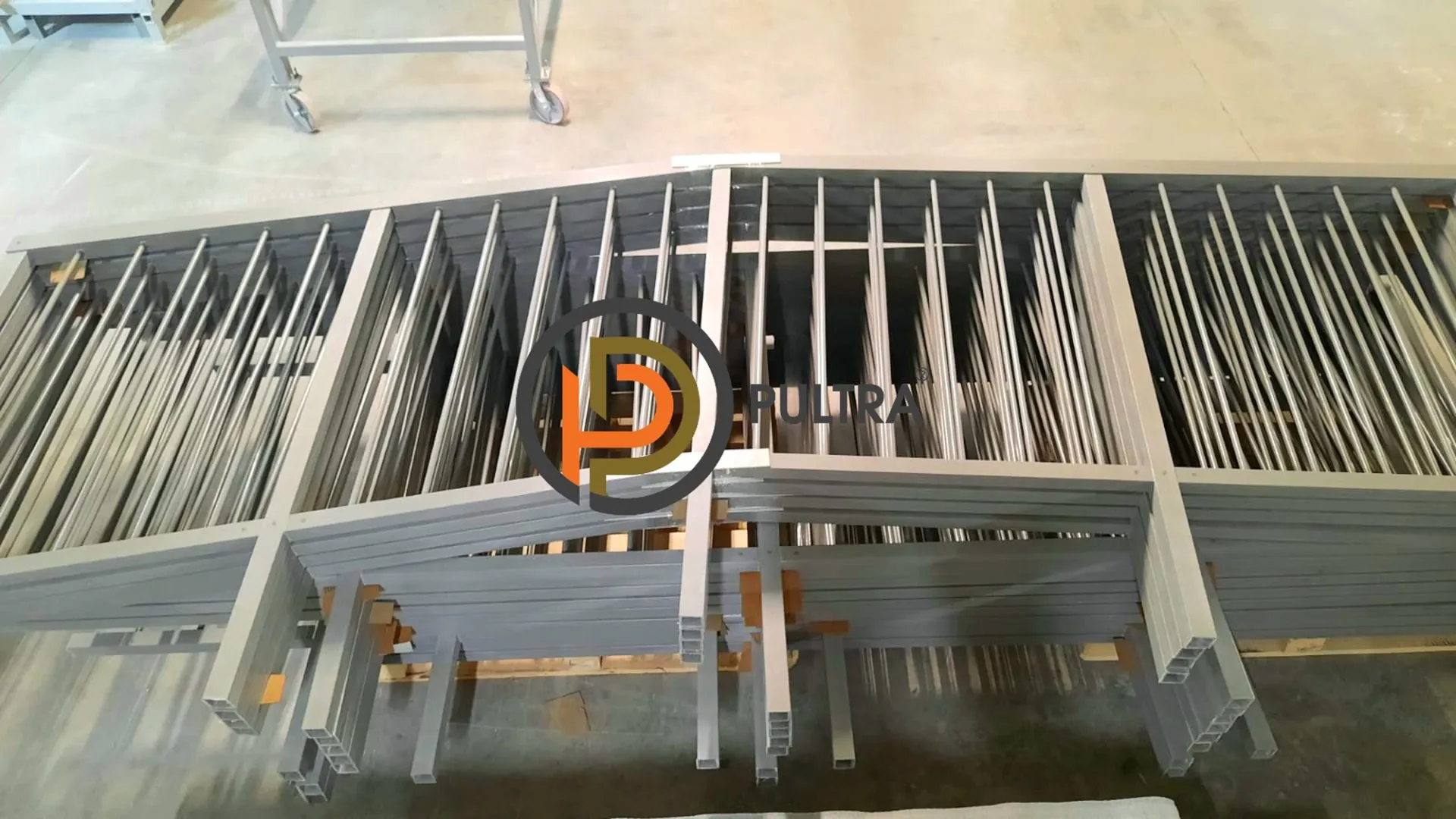

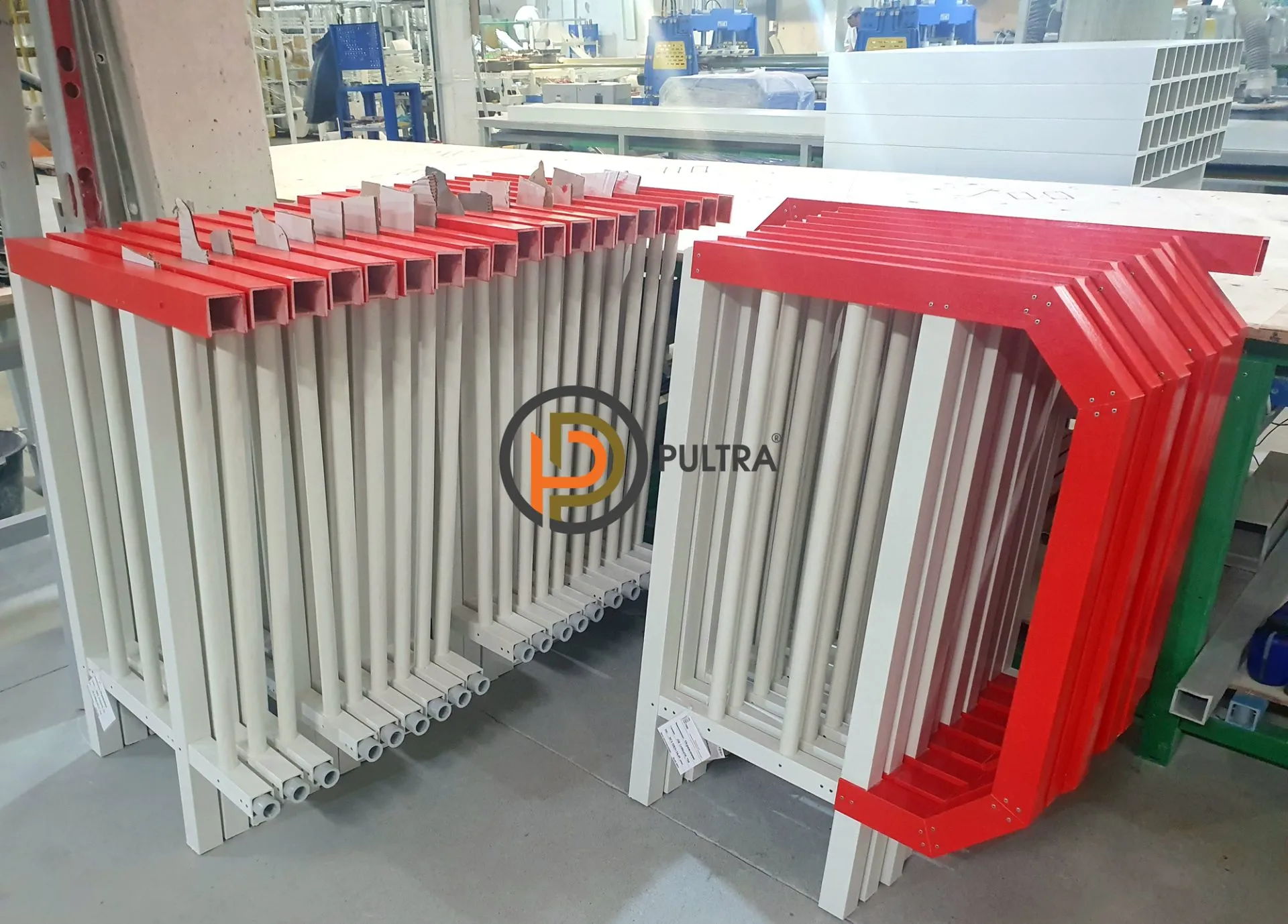

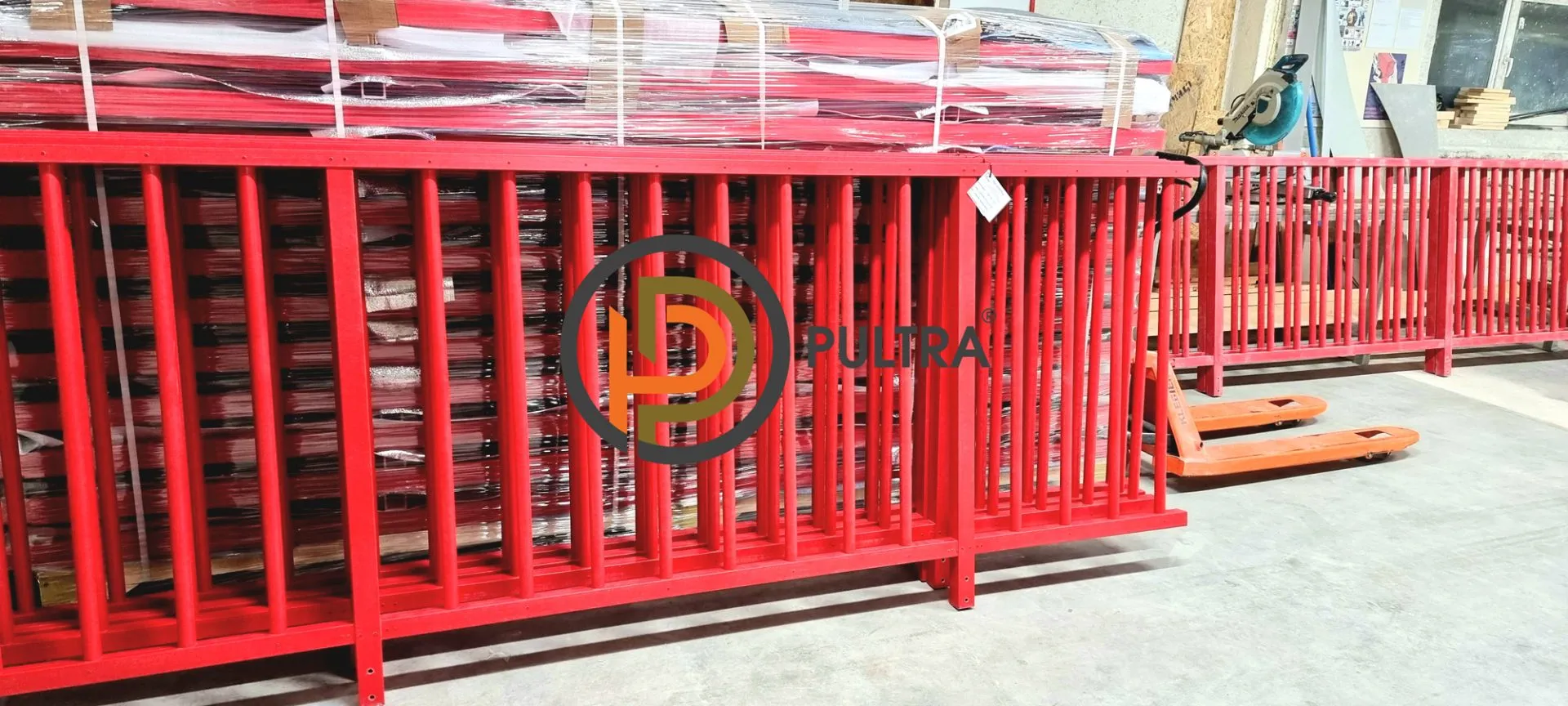

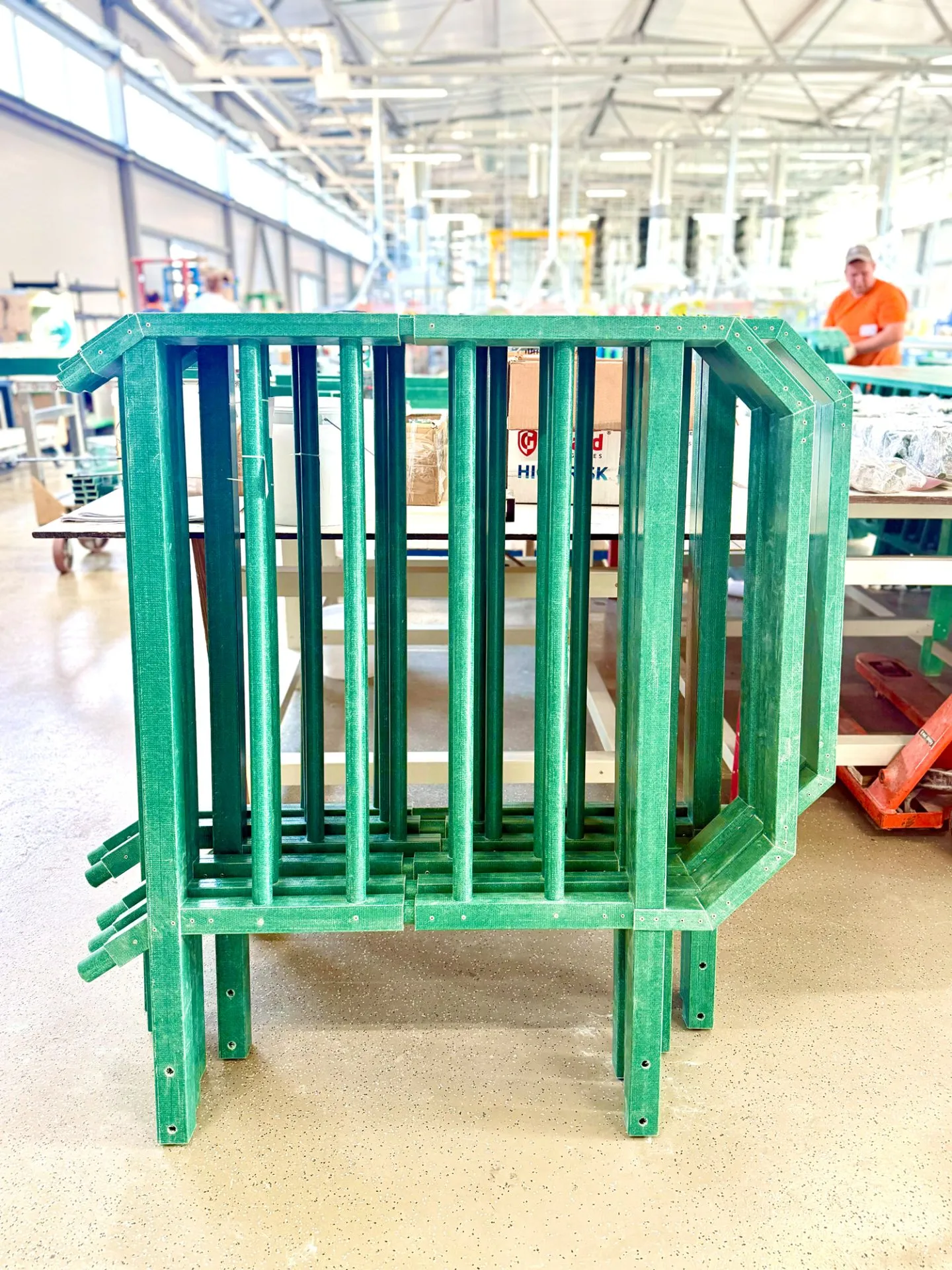

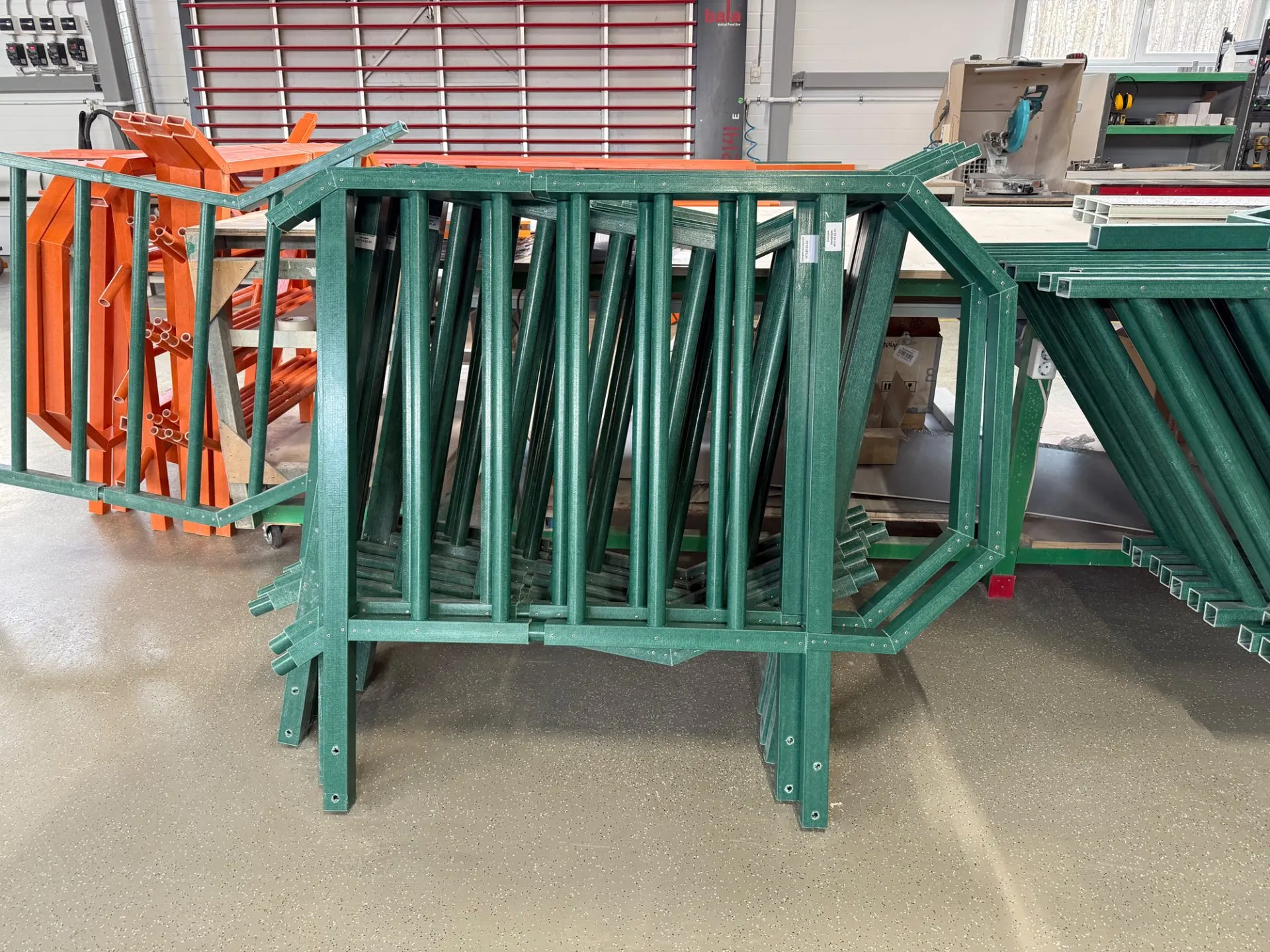

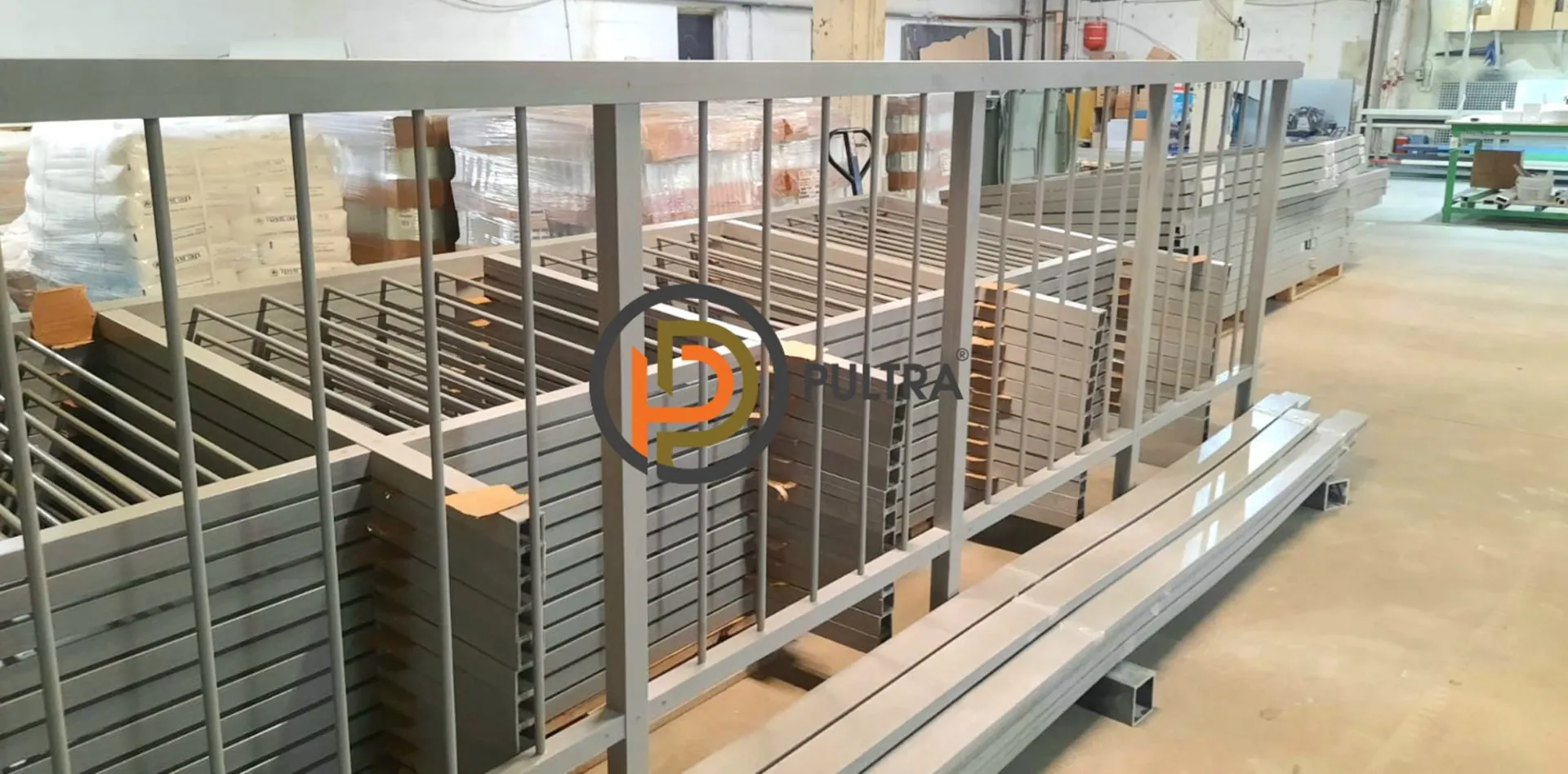

Прямолинейные рамные ограждения могут поставляться как набором погонажных элементов, так и раскроенными «в размер» по данным проекта. Стойки и рамные элементы комплектуются в пачки и укладываются на поддоны с защитой кромок и рабочих поверхностей.

Каждая партия снабжается ярлыками с указанием типа профилей, длины элементов, высоты стоек, номера партии и даты изготовления. Это упрощает приёмку, складской учёт и увязку комплектов ограждений с конкретными участками трассы на объекте.

Поставка организуется по России и, при необходимости, за её пределы, с возможностью согласования графика отгрузок под ход строительно-монтажных работ и этапы комплектации.

Интеграция с другими решениями PULTRA

На реальных объектах прямолинейные рамные ограждения используются совместно с композитными профилированными настилами, лестничными маршами и площадками, блок-боксами, кабельными эстакадами и другими элементами системы PULTRA.

Рамные секции формируют прямолинейные участки по периметру площадок, вдоль галерей и мостиков, обеспечивая единый контур безопасности по всему маршруту движения персонала. За счёт унифицированных профилей и узлов крепления ограждения легко увязываются с несущими конструкциями и покрытиями, что упрощает проектирование и комплектование промышленных объектов.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
