Ограждения прямолинейные рейлинговые PULTRA

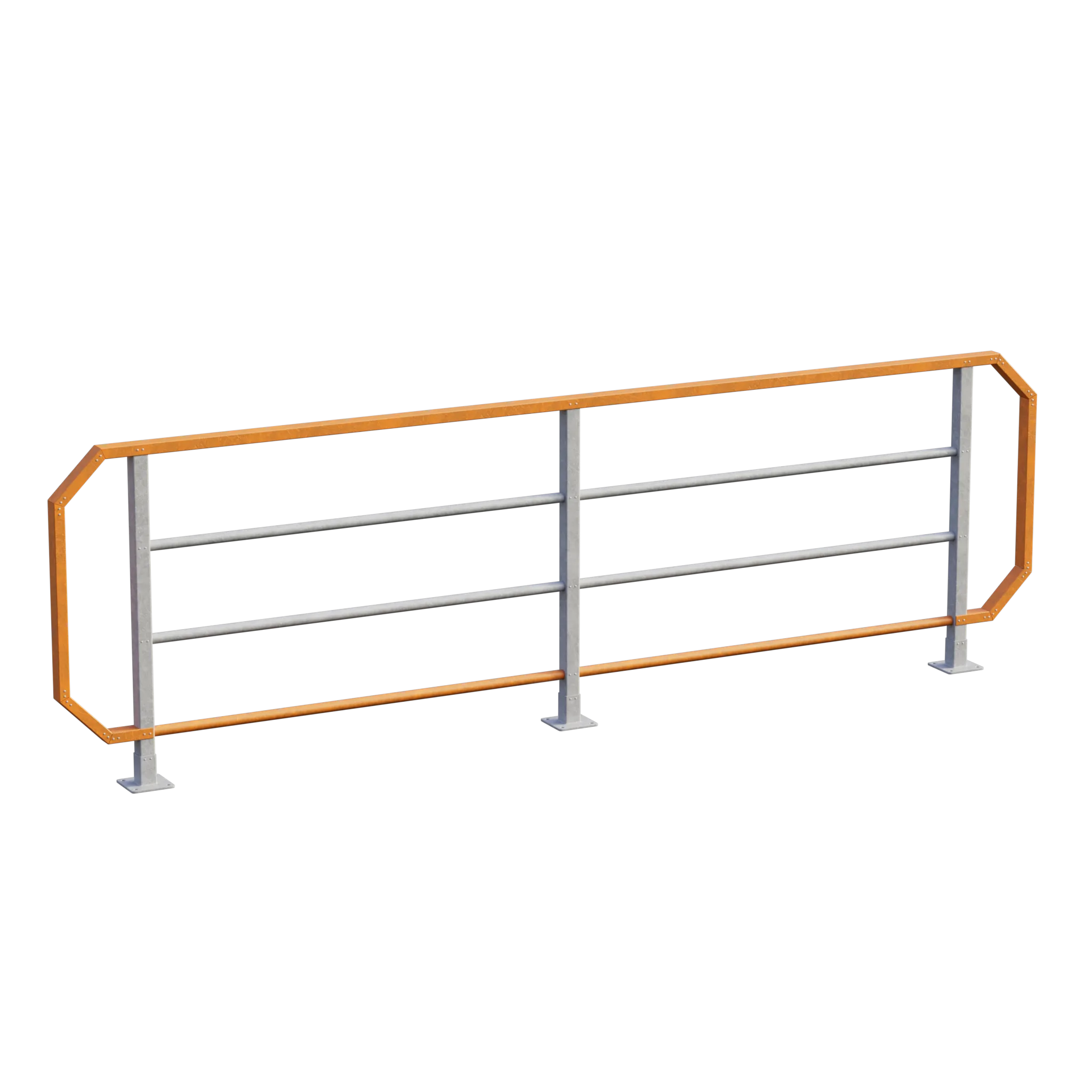

Конструкция прямолинейного рейлингового ограждения

Типовое прямолинейное рейлинговое ограждение состоит из стоек, горизонтальных ригелей (рейлингов) и узлов крепления к настилу или основанию. Стойки передают нагрузки на несущий каркас или фундамент через подпятники и анкера. Между стойками устанавливаются несколько горизонтальных ригелей, расположенных по высоте таким образом, чтобы исключить опасные проёмы и обеспечить требуемый уровень безопасности.

Число и шаг ригелей подбираются по проекту с учётом нормативных требований, высоты ограждения, характеристик персонала и особенностей объекта. Верхний ригель может выполнять функцию поручня, обеспечивая опору и дополнительный комфорт при движении вдоль площадки. При необходимости конструкция допускает установку дополнительного верхнего элемента для формирования привычной линии хвата.

За счёт горизонтальной структуры рейлинговое ограждение формирует визуально «легкий» барьер: пространство за ограждением остаётся хорошо просматриваемым, что важно для контроля оборудования, состояния коммуникаций и наблюдения за перемещением персонала. При этом стойки и ригели работают совместно, воспринимая горизонтальные нагрузки от человека и локальные воздействия в зоне ригелей.

Области применения прямолинейных рейлинговых ограждений

Рейлинговое решение рекомендуется там, где важны одновременно безопасность и хороший обзор пространства за ограждением:

• прямолинейные площадки обслуживания вдоль технологических линий и трубопроводов, где требуется видеть состояние оборудования и арматуры;


• галереи и мостики вокруг резервуаров, аппаратов, блок-боксов , когда необходимо контролировать обстановку за ограждением;


• проходы вдоль кабельных эстакад и платформ , где нужен визуальный контроль трасс и наличия персонала;


• зоны с перепадом отметок и технологическими проёмами, где требуется ограждение с минимальным визуальным перекрытием пространства;


• участки, где рядом с ограждением движется техника, и оператору важно видеть траекторию и объём движущихся объектов;


• прямолинейные участки промплощадок, где эргономику и визуальный комфорт предпочтительно обеспечить открытой рейлинговой схемой без сплошного заполнения.


На таких объектах горизонтальные рейлинги из композита обеспечивают безопасный проход, не перегружая конструкцию и не создавая лишних «глухих» экранов.

Материалы и температурные режимы

Прямолинейные рейлинговые ограждения PULTRA выполняются из стеклопластиковых профилей пултрузионного производства. В качестве матрицы используются полиэфирные смолы, армированные непрерывным стекловолокном. В зависимости от среды применяются:

• ортофталевая система — для стандартной промышленной атмосферы, внутренних помещений, участков без постоянного воздействия агрессивных сред;


• изофталевая система — для зон с повышенной влажностью, соляным туманом, регулярным контактом с реагентами и химически активными средами.


Рабочий температурный диапазон рейлинговых ограждений составляет от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет использовать их на открытых площадках, в северных регионах и на объектах с существенными суточными и сезонными перепадами температуры.

Поверхность профилей может быть УФ-стабилизированной с окраской в требуемые цвета RAL, что важно для открытых галерей и мостиков. При необходимости ограждения увязываются с диэлектрическими ограждениями и системами антистатики на пожароопасных объектах.

Эксплуатация в агрессивных и морских средах

На объектах водоподготовки, очистных сооружениях и прибрежных площадках рейлинговые ограждения из композита сохраняют геометрию и несущую способность без систематической антикоррозионной обработки. Подбор типа смолы и структуры армирования осуществляется с учётом действующих сред, интенсивности влаго- и солевого воздействия, а также планируемого срока службы объекта.

Монтаж и допуски для прямолинейных рейлинговых ограждений

Стойки рейлингового ограждения крепятся к композитному настилу, стальному либо бетонному основанию через подпятники, анкера или закладные элементы. Горизонтальные ригели монтируются между стойками с использованием соединительных элементов, обеспечивая заданную высоту и шаг по вертикали.

При проектировании и монтаже рекомендуется придерживаться следующих инженерных ориентиров:

• шаг крепления стоек ориентиром порядка 1 погонного метра, если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля не менее 2–3 диаметров отверстия;


• применение инструмента без ударного режима при сверлении и обработке композитных элементов;


• обязательная зачистка и герметизация кромок и отверстий после выполнения работ;


• контроль момента затяжки резьбовых соединений в узлах крепления стоек и ригелей.


Эти требования позволяют сохранить расчётную несущую способность конструкции и исключить локальные повреждения профилей при монтаже и эксплуатации.

Подбор шага ригелей и стоек рейлингового ограждения

Число и шаг ригелей определяются по проекту исходя из высоты ограждения, требований к конструкции и нагрузкам, рисками падения предметов сквозь ограждение и особенностей объекта. Шаг стоек и сечение профилей подбираются по нагрузкам, действующим на ограждение, включая эксплуатационные воздействия и, при необходимости, ветровые нагрузки.

В качестве ориентиров по прогибам горизонтальных элементов могут приниматься уровни порядка L/200…L/250, однако окончательные значения задаются проектировщиком и фиксируются в проектной документации.

Преимущества прямолинейных рейлинговых ограждений PULTRA

• визуальная «прозрачность» ограждения и хороший обзор оборудования, коммуникаций и пространства за ограждением;


• возможность настройки числа и шага ригелей под требования по безопасности и удобству эксплуатации;


• коррозионная и химическая стойкость во влажных, агрессивных и прибрежных средах без регулярной окраски и ремонта;


• сниженная масса по сравнению со стальными рейлинговыми ограждениями при достаточной жёсткости и устойчивости;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных площадок и холодного климата;


• диэлектрические свойства профилей и отсутствие токопроводящего металлического каркаса в зоне контакта с персоналом;


• удобство монтажа и возможность замены отдельных ригелей или стоек без демонтажа всей секции;


• прогнозируемая долговечность и низкие эксплуатационные расходы за счёт отсутствия коррозии и минимальной потребности в регулярной защите.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Прямолинейные рейлинговые ограждения PULTRA поставляются в виде комплектов для сборки на объекте либо как часть комплексного решения для конкретного проекта. В типовую комплектацию входят:

• стойки рейлингового ограждения заданной высоты с подготовленными узлами крепления;


• горизонтальные ригели (рейлинги) необходимого числа уровней;


• при необходимости — верхний элемент, выполняющий функцию поручня;


• крепёжные элементы, подпятники, соединительные и доборные детали.


Под задачу проекта могут подбираться различные сечения профилей стоек и ригелей, количество уровней по высоте и конфигурация узлов крепления. Возможна окраска в требуемые цвета RAL и нанесение маркировки по зонам объекта, что облегчает монтаж и визуальную идентификацию участков.

Рейлинговое ограждение может входить в состав общей системы ограждений PULTRA и работать совместно с композитными настилами, лестничными маршами и площадками, блок-боксами и кабельными эстакадами.

Логистика и поставка

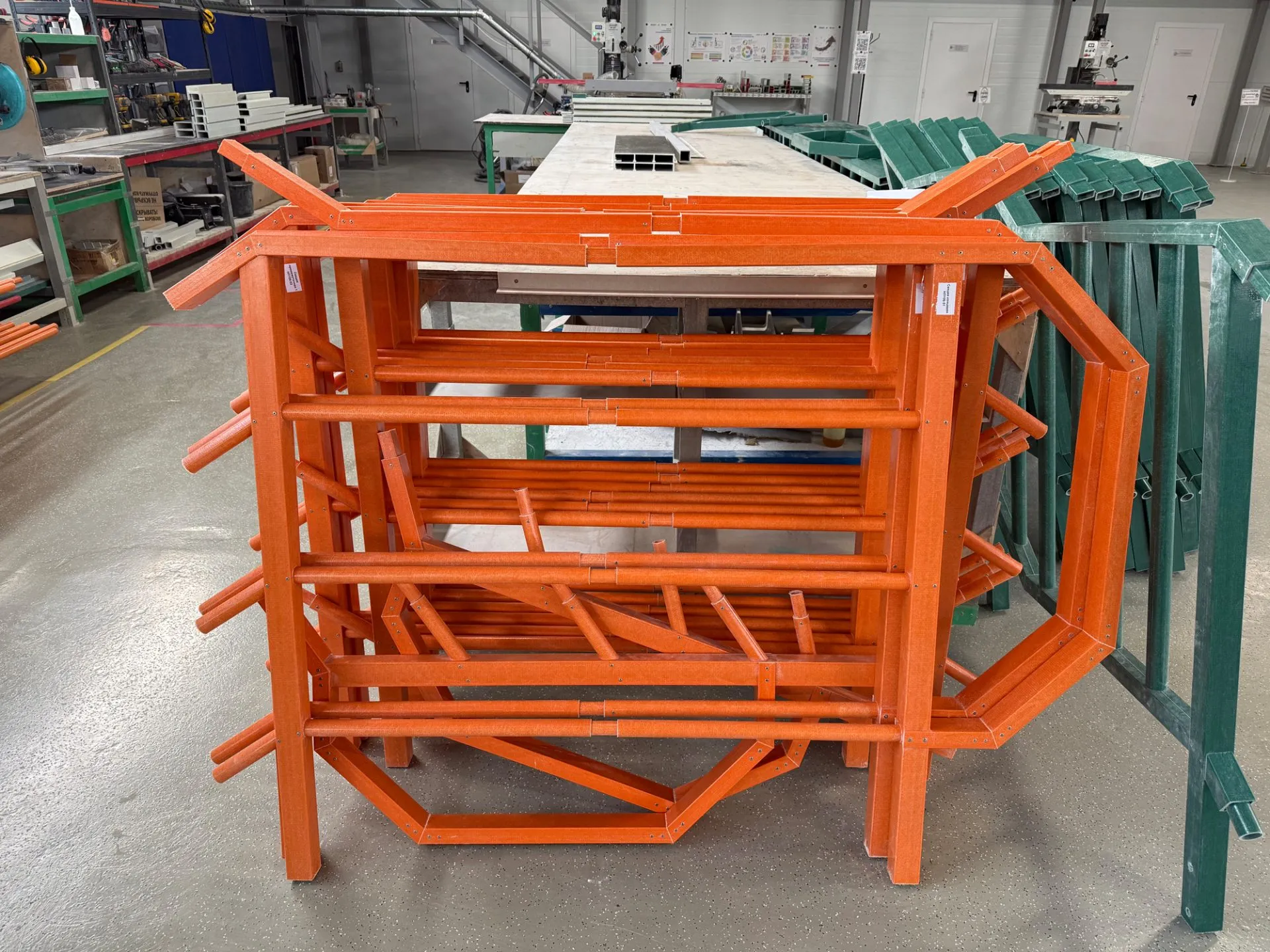

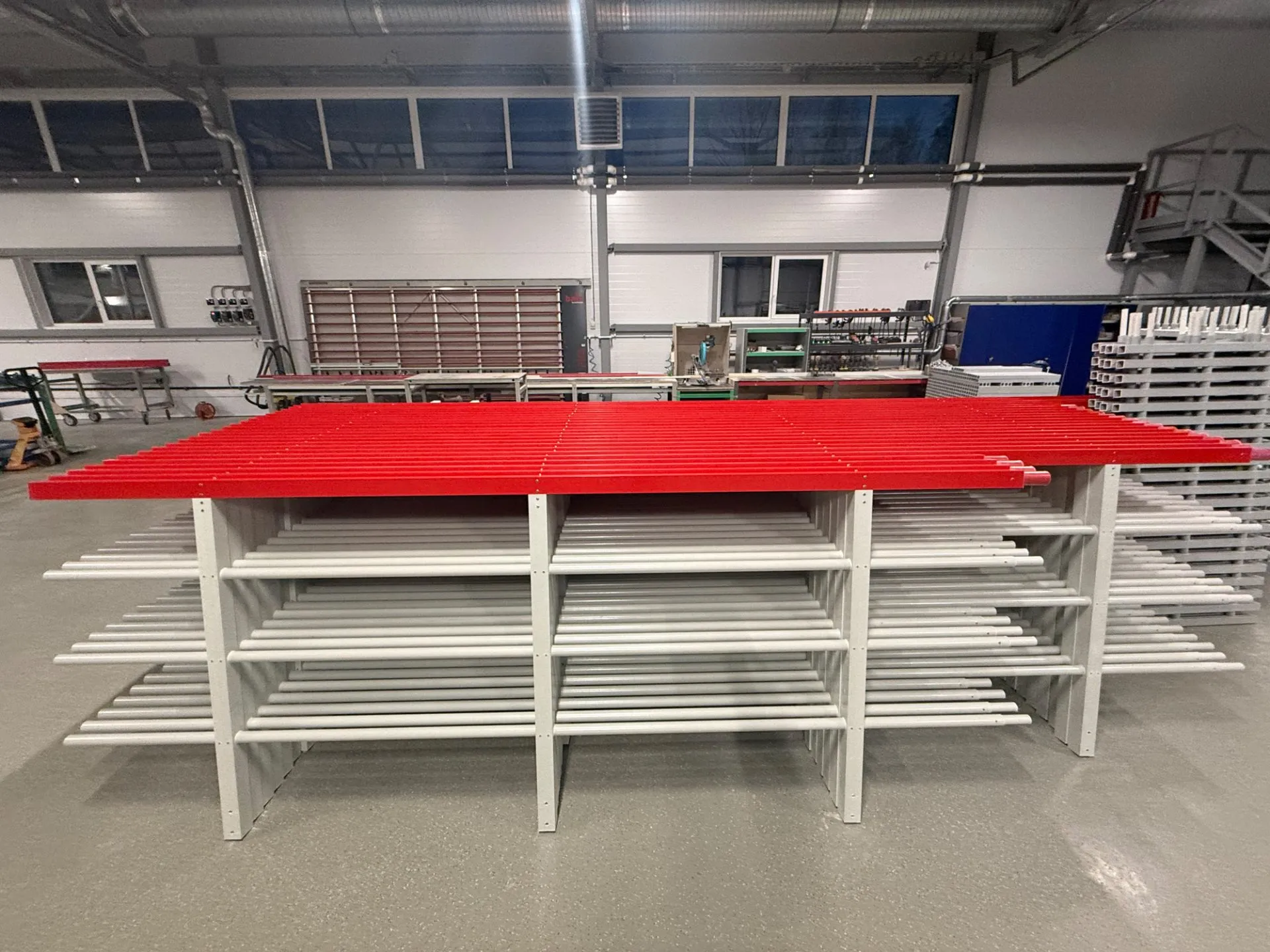

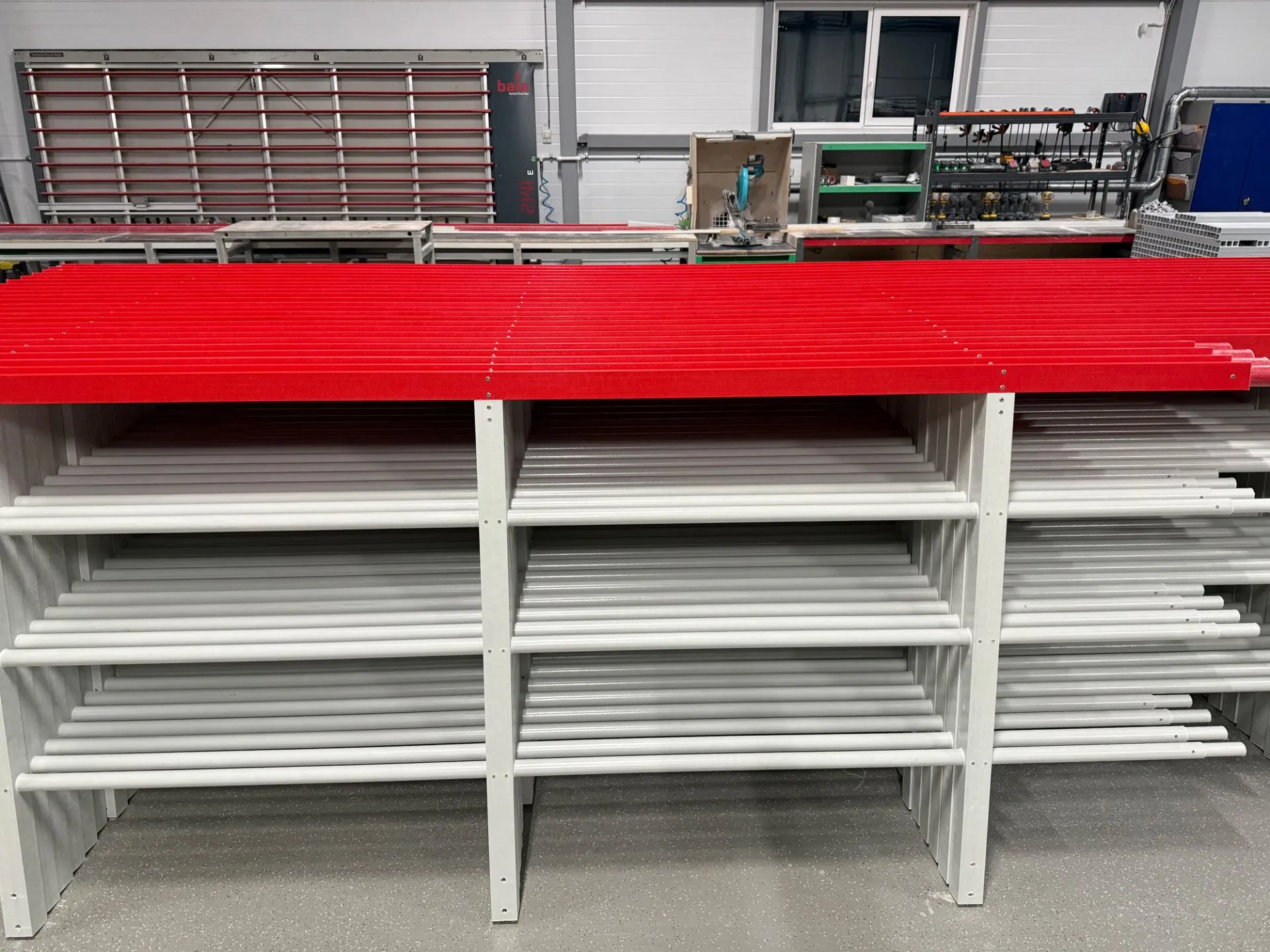

Прямолинейные рейлинговые ограждения могут поставляться как набором погонажных элементов (стойки, ригели), так и готовыми секциями в размер по проектным данным. Элементы комплектуются в пачки и укладываются на поддоны с защитой кромок и основных рабочих поверхностей.

Каждая партия снабжается ярлыками с указанием типа профилей, длины элементов, высоты стоек, количества ригелей, номера партии и даты изготовления. Это упрощает приёмку, складской учёт и привязку комплектов ограждений к конкретным участкам трассы на объекте.

Поставка организуется по России и, при необходимости, за её пределы. График отгрузок согласовывается с ходом строительно-монтажных работ и этапами комплектации, что позволяет синхронизировать поступление ограждений с готовностью несущих конструкций и настилов.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция с другими решениями PULTRA

На реальных объектах прямолинейные рейлинговые ограждения используются совместно с композитными настилами, лестничными маршами и площадками, блок-боксами и кабельными эстакадами. Рейлинговые секции формируют прямолинейные участки по периметру площадок и вдоль галерей, обеспечивая непрерывный маршрут с хорошим обзором оборудования и пространства.

За счёт унифицированных профилей и повторяемых узлов крепления ограждения легко стыкуются между собой и с другими типами ограждений PULTRA, позволяя выстроить единую систему безопасности по всей трассе движения персонала — от входа на площадку до удалённых зон обслуживания.
