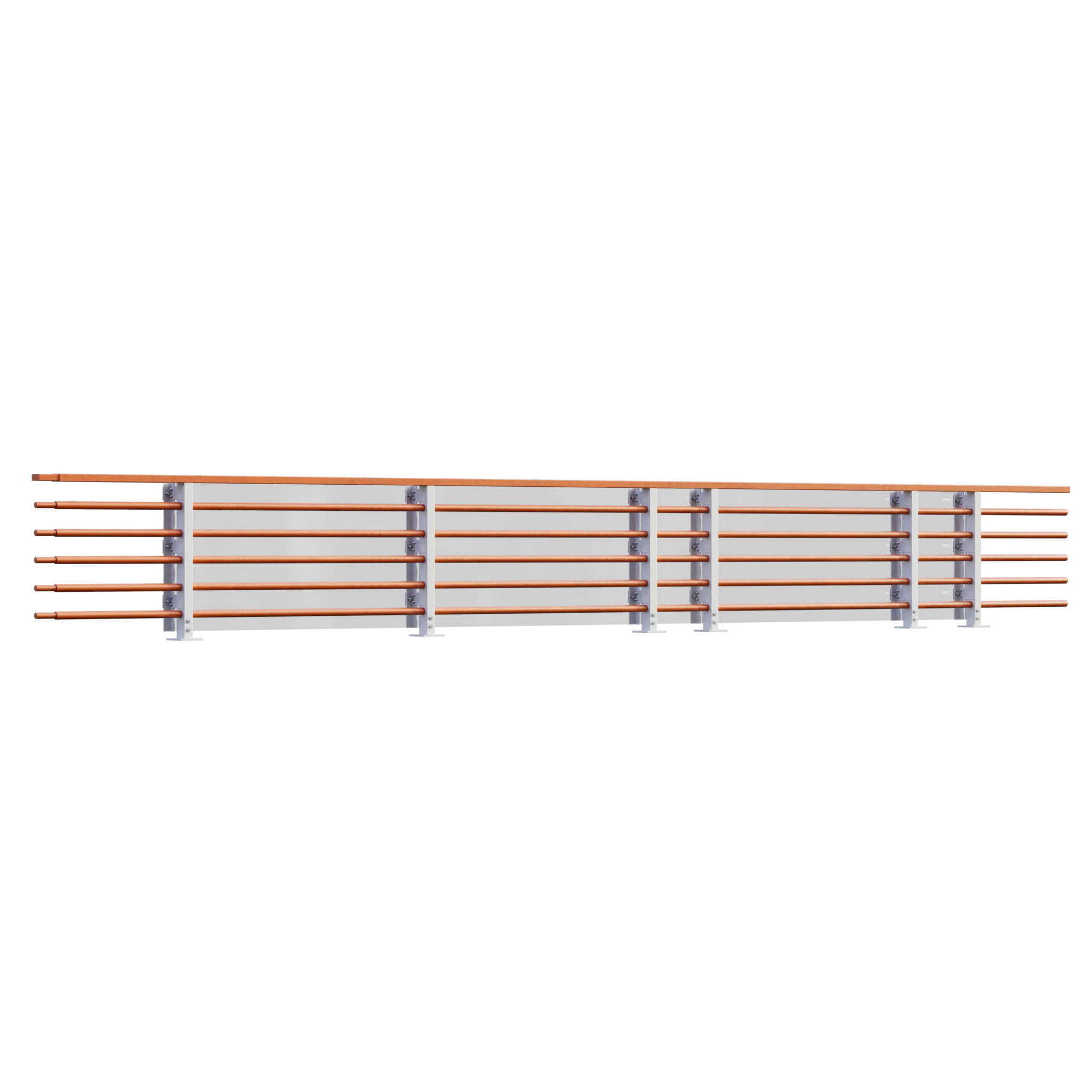

Ограждение с грязезащитным экраном PULTRA

Конструкция ограждения с грязезащитным экраном

Стойки, пояса и нижний грязезащитный экран

Несущий каркас ограждения формируют стойки и горизонтальные элементы из стеклопластиковых профилей. Стойки крепятся к балкам, прогонам или настилу площадки через подпятники и анкера. Верхний и, при необходимости, промежуточный пояса обеспечивают жёсткость контура и воспринимают нагрузку от воздействия персонала.

Нижняя часть ограждения дополняется грязезащитным экраном, перекрывающим зазор от уровня настила до заданной высоты. Экран может быть выполнен из композитных панелей или сборных элементов, закреплённых на каркасе. Несущую роль при этом задаёт именно композитный профиль: он определяет жёсткость системы, устойчивость к нагрузкам и геометрию по периметру.

Функция экрана: отсечение грязи и брызг

Грязезащитный экран предназначен для локального сбора и отсечения загрязняющих сред внутри периметра площадки. Он препятствует:

• вылету шлама и брызг при работе оборудования;


• выносу сыпучих материалов и осадка за пределы площадки;


• стеканию загрязнённых жидкостей на соседние проходы и уровни.


В отличие от обычного ограждения без экрана, такое решение уменьшает разнесение грязи и снижает нагрузку на уборку смежных зон. При этом геометрия ограждения и высота экранной части задаются по проекту так, чтобы учитывать направления разлёта и потока загрязняющих сред.

Конфигурация по периметру и высота экрана

Схема расположения грязезащитного экрана и его высота определяются «по проекту» с учётом:

• типа и траектории движения материала (сыпучий, влажный, шлам);


• расположения точек перегрузки, разгрузки, слива;


• уклонов настилов и возможных направлений стока.


В одном контуре могут применяться участки с различной высотой экрана: более высокая зона под конвейерами и местами разгрузки, уменьшенная — на участках, где загрязнение минимально. При необходимости в экране предусматривают дренажные или технологические отверстия и отбойники, также задаваемые проектом.

Области применения ограждений с грязезащитным экраном

Ограждения с грязезащитным экраном выбирают там, где важны управление загрязнениями и защита смежных зон:

• технологические площадки в зонах проливов и брызг , где требуется предотвратить вынос грязи, реагентов, осадка и шлама за пределы периметра;


• эстакады и галереи под конвейерами и транспортёрами , по которым перемещаются сыпучие или влажные материалы, с необходимостью отсечь выбросы вниз и в стороны;


• площадки обслуживания резервуаров, насосов, фильтров и ёмкостей , где при обслуживании возможны проливы и разлет загрязнённых сред;


• зоны рядом с блок-боксами и технологическим оборудованием , где нужно ограничить разнос грязи с площадок при эксплуатации и регламентных работах;


• участки вблизи лестничных маршей и переходов , где важно предотвратить попадание грязи на ступени и общие проходы;


• объекты с жёсткими требованиями к санитарному состоянию и локализации загрязнений , где необходимо «собрать» брызги и шлам внутри технологической зоны.


В этих сценариях грязезащитный экран становится частью общей системы управления загрязнениями и промышленной безопасности, снижая нагрузку на уборку и защищая соседние участки.

Материалы и устойчивость к среде

Композитный каркас и панели грязезащитного экрана

Стойки и пояса ограждений PULTRA выполняются из стеклопластиковых профилей пултрузионного производства. Каркас воспринимает нагрузки от персонала, оборудования и ветра, обеспечивает стабильную геометрию по периметру и служит основой для крепления экрана.

Панели грязезащитного экрана выполняются из композитных элементов и подбираются с учётом:

• характера загрязняющих сред (шлам, сыпучий материал, проливы);


• частоты и способов мойки;


• возможного абразивного износа.


При необходимости экран может быть секционным, с возможностью демонтажа отдельных фрагментов для доступа к оборудованию и зонам обслуживания.

Матрица, армирование и выбор системы

Композитные профили и панели изготавливаются на основе полиэфирных смол, армированных непрерывным стекловолокном. Для различных сред применяются:

• ортофталевая система — для стандартной промышленной атмосферы, зон без постоянного воздействия агрессивных растворов;


• изофталевая система — для участков с высокой влажностью, воздействием соляного тумана, технологических и моющих растворов, реагентов.


Выбор системы осуществляется с учётом состава загрязняющих сред, режимов мойки и ожидаемого срока службы.

Температурный диапазон и внешние воздействия

Ограждения с грязезащитным экраном из композитного профиля рассчитаны на работу в температурном диапазоне от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Решения применимы:

• на открытых площадках и галереях в разных климатических зонах;


• в прибрежных районах и на объектах с частыми перепадами температур;


• в тёплых технологических цехах, моечных и насосных.


По запросу возможны варианты с УФ-стабилизацией и окраской в требуемые RAL-цвета, что важно для наружных площадок и визуального выделения зон загрязнений. Конструкции допускают регулярную мойку и применение моющих средств, согласованных с проектом.

Монтаж ограждений с грязезащитным экраном

Установка стоек и крепление экрана

Монтаж выполняется по проектной документации и паспортам изделий. Стойки ограждения крепятся к балкам, прогонам или настилу через подпятники и анкера с обеспечением заданного шага и вертикальности. К стойкам монтируются пояса и панели грязезащитного экрана таким образом, чтобы закрыть нижнюю зону, где возможен вылет или стекание загрязнений.

На стадии проекта предусматривают:

• привязку нижней кромки экрана к уровню настила и возможным уклонам;


• наличие технологических стоков или предусмотренных мест для отвода загрязнённых сред;


• исключение застойных зон, где может накапливаться шлам или осадок.


Инженерные допуски и обработка композита

Для обеспечения несущей способности и долговечности конструкции при монтажe соблюдаются базовые требования:

• шаг стоек по периметру ориентиром принимают порядка 1 погонного метра, если иной шаг не задан проектом или паспортом;


• отступ отверстий под крепёж от кромки профиля выполняют не менее 2–3 диаметров отверстия;


• сверление и доработка профилей выполняются инструментом без ударного режима ;


• после сверления кромки и отверстия зачищаются и герметизируются по рекомендациям производителя;


• контакт «композит + металл» в узлах крепления изолируется прокладками из инертных материалов;


• момент затяжки резьбовых соединений контролируется, особенно в стойках, узлах крепления поясов и панелей экрана.


Соблюдение этих допусков позволяет исключить локальные повреждения и преждевременное снижение жёсткости конструкции.

Подбор высоты экрана и прогибов (по проекту)

Параметры ограждения и экрана определяются расчётом. В проекте задаются:

• высота ограждения и высота грязезащитной части;


• шаг стоек, длина секций, сечения профилей;


• толщина и схема крепления панелей экрана.


Ориентиры по прогибам элементов принимаются на уровне порядка L/200…L/250, при этом конкретные критерии жёсткости и деформаций фиксируются «по проекту». Учитываются ветровые, эксплуатационные и возможные ударные воздействия в зоне экрана.

Преимущества ограждений с грязезащитным экраном PULTRA

• локальное отсечение грязи, брызг, шлама и сыпучих материалов в пределах технологической площадки или галереи;


• снижение разнесения загрязнений на прилегающие проходы, лестничные марши и соседние зоны;


• защита окружающего оборудования и кабельных трасс от прямого попадания загрязняющих сред;


• коррозионная стойкость композитного каркаса при контакте с влажными, загрязнёнными и агрессивными средами;


• рабочий температурный диапазон −60…+100 °C для наружных и внутренних объектов;


• небольшая масса по сравнению со стальными решениями, удобство монтажа и возможной реконфигурации;


• возможность конфигурации экрана по высоте и протяжённости под конкретный процесс и места образования загрязнений;


• совместимость с другими композитными системами PULTRA, единая линейка материалов и узлов.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Ограждения с грязезащитным экраном PULTRA могут поставляться как набор погонажных элементов для сборки на объекте или как готовые секции. В состав поставки входят:

• стойки заданной высоты и схемы крепления;


• горизонтальные элементы (верхний и, при необходимости, промежуточный пояс);


• панели и элементы грязезащитного экрана по низу ограждения;


• доборные, угловые и торцевые секции;


• крепёжные элементы, подпятники, соединительные и опорные детали.


Формат поставки подбирается по проекту:

• погонажные профили и панели для гибкой сборки по месту;


• секции и экраны, раскроенные под конкретные участки площадок, галерей, эстакад и зон под конвейерами;


• комплекты по зонам: вокруг оборудования, вдоль бортов площадок с композитным настилом , вокруг блок-боксов и в зонах проливов.


Для комплексных проектов решения раздела увязываются в единую спецификацию поставки.

Логистика и поставка

Поставки ограждений с грязезащитным экраном организуются партиями, привязанными к участкам периметра и зонам объекта. Для удобства монтажа:

• элементы разбиваются по участкам (галерея, площадка, зона под конвейером и т.п.);


• на поддоны укладываются стойки, пояса и панели экрана с разделением по комплектам;


• применяются прокладки и упаковка, защищающие композит от механических повреждений при транспортировке и хранении.


Каждая партия снабжается ярлыками с указанием:

• участка объекта и назначения (площадка, эстакада, зона проливов);


• высоты ограждения и высоты экрана;


• длины секций и основных параметров элементов;


• номера партии и даты изготовления.


Поставка организуется по всей территории РФ и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы ограждения поступали на объект в момент готовности опорных конструкций и настилов.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция ограждений с грязезащитным экраном с другими решениями PULTRA

Ограждения с грязезащитным экраном легко интегрируются с другими композитными системами PULTRA. По периметру площадок с композитными настилами они обеспечивают и защиту от падения, и локальное управление загрязнениями. Вдоль конвейеров и галерей, связанных с кабельными трассами, экраны защищают коммуникации и соседние зоны от брызг и шлама.

Вокруг блок-боксов и технологического оборудования ограждения с грязезащитным экраном помогают выделить зоны проливов и отделить их от общих проходов и лестничных маршей. Благодаря унифицированным профилям и узлам крепления решения раздела состыковываются между собой, формируя единый, технологично организованный контур безопасности и контроля загрязнений на объекте.
