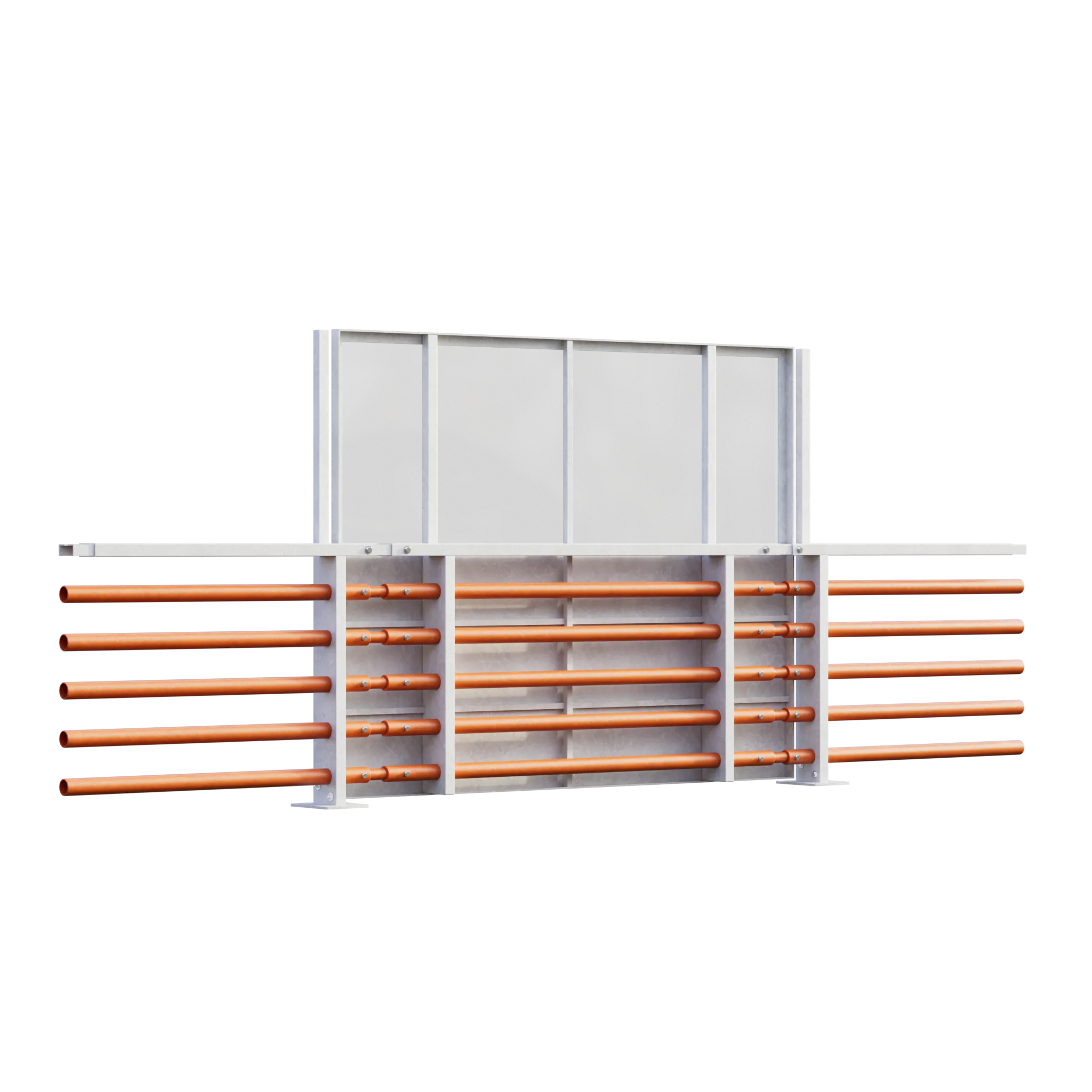

Ограждение с защитным экраном PULTRA

Конструкция ограждения с защитным экраном

Стойки, пояса и защитный экран

Основа конструкции — стойки и горизонтальные элементы из стеклопластиковых пултрузионных профилей. Стойки крепятся к балкам, прогонам или настилу площадки через подпятники и анкера. Верхний и, при необходимости, промежуточные пояса обеспечивают пространственную жёсткость и формируют контур ограждения по периметру.

Защитный экран закрепляется на композитном каркасе и может быть выполнен из композитных панелей или согласованных материалов с заданными характеристиками. Конфигурация экрана (сплошная, частично сплошная, сегментированная) определяется проектом с учётом требований по экранированию и условиям эксплуатации. Геометрию основной ограждающей конструкции и совместимость с другими элементами при этом обеспечивает именно композитный каркас PULTRA.

Функции защитного экрана

Защитный экран предназначен для:

• экранирования зоны возможного разлёта фрагментов и мелких предметов со стороны оборудования;


• ограничения попадания деталей, заготовок и инструментов в проходы и на соседние уровни;


• разделения пространства между технологической зоной и маршрутами передвижения персонала.


В отличие от решений, ориентированных на локализацию грязи и шлама, здесь основной акцент делается на механическую защиту и предотвращение вылета фрагментов. При этом экран может оставаться частично прозрачным визуально, обеспечивая возможность наблюдения за оборудованием с безопасной стороны ограждения.

Конфигурация по периметру и высота экрана

Высота, расположение и протяжённость защитного экрана задаются  в зависимости от:

• уровня возможного разлёта фрагментов и деталей;


• расположения потенциально опасных зон относительно проходов;


• высоты настилов и галерей, а также компоновки оборудования.


На отдельных участках контура экран может выполняться на полной высоте, на других — только в средней зоне или на уровне определённой линии, где требуется экранирование. Это позволяет рационально расходовать материал и адаптировать ограждение под реальные сценарии работы оборудования.

Области применения ограждений с защитным экраном

Ограждения с защитным экраном выбирают там, где важны дополнительное экранирование и защита от механических воздействий:

• технологические площадки и галереи вблизи движущегося и вращающегося оборудования , где нужно экранировать зону возможного разлёта деталей, инструмента и мелких фрагментов;


• участки вокруг линий, конвейеров и механизмов , по которым перемещаются изделия или заготовки, с риском вылета предметов в сторону проходов и соседних уровней;


• площадки обслуживания агрегатов с повышенным уровнем шума, пыли и разлёта частиц , где защитный экран частично разделяет пространство, не перекрывая доступ света и визуальный контроль;


• зоны рядом с блок-боксами и инженерным оборудованием, требующие локального экранирования определённых участков технологической зоны;


• переходы и мостики вблизи технологических линий , где важно физически отделить маршрут движения персонала от зоны работы механизмов;


• объекты, где требуется дополнительное экранирование от локальных ударов и случайных механических воздействий на ограждение и соседнее оборудование.


В этих сценариях защитный экран дополняет стандартную функцию ограждения, создавая более безопасную и прогнозируемую среду работы.

Материалы и устойчивость к внешним воздействиям

Композитный каркас и панели защитного экрана

Стойки и несущие элементы ограждений PULTRA с защитным экраном выполняются из стеклопластиковых профилей, полученных методом пултрузии. Такой каркас обеспечивает:

• стабильную геометрию ограждающей конструкции на всем протяжении ;


• достаточную жёсткость и несущую способность;


• устойчивость к коррозии во влажных и загрязнённых средах.


Панели защитного экрана подбираются по проекту с учётом требуемого уровня экранирования, возможных механических воздействий и условий эксплуатации. Конфигурация крепления панелей учитывает необходимость обслуживания оборудования и допускает демонтаж отдельных секций или экранов при регламентных работах.

Полимерная матрица, армирование и выбор системы смол

Композитные профили изготавливаются на основе полиэфирных смол, армированных непрерывным стекловолокном. В зависимости от среды применения используются:

• ортофталевая система — для стандартной промышленной атмосферы и зон без постоянного воздействия агрессивных растворов;


• изофталевая система — для участков с высокой влажностью, воздействием соляного тумана, реагентов, моющих и технологических растворов.


Выбор системы, толщин и сечений профилей производится с учётом нагрузок, среды эксплуатации и требуемого ресурса ограждения.

Температурный диапазон и внешние факторы

Ограждения с защитным экраном из композитного профиля рассчитаны на эксплуатацию в температурном диапазоне от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет применять их:

• на открытых площадках и галереях различных климатических регионов;


• в прибрежных зонах и на объектах с частыми перепадами температур;


• в тёплых технологических помещениях и машинных залах.


По запросу элементы ограждений могут выполняться с УФ-стабилизацией и окраской в требуемые цвета RAL, что важно для корпоративного цветового решения объектов и визуальной маркировки зон. Проектом может предусматриваться регулярная мойка ограждений и воздействие промышленных факторов, что учитывается при выборе системы и конфигурации панелей.

Монтаж и допуски ограждений с защитным экраном

Установка стоек и монтаж защитного экрана

Монтаж ограждений с защитным экраном выполняется по проектной документации. Стойки крепятся к несущим конструкциям — балкам, прогонам или настилам — через подпятники и анкера с обеспечением заданного шага и вертикальности. На стойки устанавливаются пояса и панели защитного экрана, формируя непрерывное экранирование по заданной высоте.

Особое внимание уделяется точному соблюдению геометрии: недопустимо образование незапланированных «окон» и незащищённых зон в тех местах, где проектом предусмотрен защитный контур. При необходимости в конструкцию закладываются технологические проёмы с контролируемым доступом.

Инженерные допуски и обработка композита

Для обеспечения несущей способности и долговечности конструкции при монтаже соблюдаются базовые требования:

• шаг стоек по периметру ориентировочно принимается порядка 1 погонного метра, если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля выполняют не менее 2–3 диаметров отверстия;


• сверление и доработка элементов выполняются инструментом без ударного режима ;


• после сверления кромки и отверстия зачищаются и герметизируются по рекомендациям производителя;


• контакт «композит + металл» в узлах крепления изолируется прокладками из инертных материалов;


• момент затяжки резьбовых соединений контролируется, особенно в узлах крепления стоек и панелей экрана.


Соблюдение этих допусков снижает риск локальных повреждений и обеспечивает стабильную работу ограждения на протяжении всего срока службы.

Подбор высоты экрана и прогибов

Параметры ограждения и защитного экрана определяются проектом. Для каждой зоны задаются:

• высота ограждения и высота экранирования;


• шаг стоек и длина секций;


• сечения профилей и схема крепления панелей.


Ориентиры по прогибам элементов принимаются на уровне порядка L/120…L/400, при этом конкретные критерии жёсткости и деформаций фиксируются «по проекту». При расчёте учитываются ветровые и эксплуатационные воздействия, а также возможные локальные удары и контакт с перемещаемыми предметами.

Преимущества ограждений с защитным экраном PULTRA

• повышение уровня безопасности за счёт экранирования от фрагментов, мелких предметов и частиц, разлетающихся из технологической зоны;


• физическое отделение маршрутов движения персонала от зоны действия оборудования при сохранении возможности визуального контроля;


• защита соседних зон и оборудования от случайных механических воздействий и локальных ударов через ограждение;


• коррозионная стойкость композитного каркаса в условиях влажных, загрязнённых и агрессивных сред;


• рабочий температурный диапазон −60…+100 °C для наружных и внутренних зон;


• малая масса по сравнению со стальными решениями, удобство монтажа, демонтажа и реконфигурации при изменении технологической схемы;


• возможность конфигурирования высоты, протяжённости и типа защитного экрана под конкретные угрозы и сценарии работы;


• совместимость с другими композитными системами PULTRA и единый подход к материалам и узлам.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Ограждения с защитным экраном PULTRA поставляются как в виде погонажных элементов, так и в формате готовых секций, раскроенных «в размер» под конкретные участки периметра. В состав поставки могут входить:

• стойки ограждения заданной высоты и схемы крепления;


• горизонтальные элементы (верхний и, при необходимости, промежуточные пояса);


• панели и элементы защитного экрана по всей высоте или частично;


• доборные, угловые и торцевые секции;


• крепёжные элементы, подпятники, соединительные и опорные детали.


Формат поставки выбирается по проекту:

• погонажные профили и панели для сборки по месту с высокой степенью вариативности конструкций;


• секции и экраны, раскроенные для конкретных участков площадок, галерей, эстакад и зон вокруг оборудования;


• комплекты по зонам: вдоль бортов площадок с композитным настилом , вокруг блок-боксов , вдоль технологических линий, на переходах и мостиках .


Для комплексных объектов решения раздела увязываются в единую спецификацию поставки с разбивкой по зонам.

Логистика и поставка

Поставки ограждений с защитным экраном организуются партиями, привязанными к участкам периметра и зонам объекта. Для удобства монтажа:

• элементы разбиваются по участкам (галерея, площадка, зона у оборудования, переход);


• на поддоны укладываются стойки, пояса и панели экрана с разделением по комплектам;


• применяются прокладки и упаковка, защищающие композит от механических повреждений при транспортировке и хранении.


Каждая партия снабжается ярлыками с указанием:

• участка объекта и назначения (площадка, линия, переход);


• высоты ограждения и параметров защитного экрана;


• длины секций и основных характеристик элементов;


• номера партии и даты изготовления.


Поставка организуется по всей территории РФ и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы ограждения поступали на объект в момент готовности опорных конструкций и настилов.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция ограждений с защитным экраном с другими решениями PULTRA

Ограждения с защитным экраном PULTRA органично работают в составе комплексных композитных систем на объекте. По периметру площадок с композитными настилами они отделяют маршруты персонала от зон действия оборудования. Вдоль галерей и переходов защитный экран служит барьером между проходами и технологической линией, сохраняя обзор и контролируемый доступ.

Вокруг блок-боксов и инженерного оборудования такие ограждения позволяют локально экранировать наиболее опасные участки, не перегружая конструкцию в остальных зонах. Совместимость с кабельными системами и другими видами композитных ограждений обеспечивает формирование единого, технологически выверенного контура безопасности и экранирования на объекте.
