Ограждение сетчатое PULTRA

Конструкция сетчатого ограждения

Стойки, рамные элементы и сетчатое заполнение

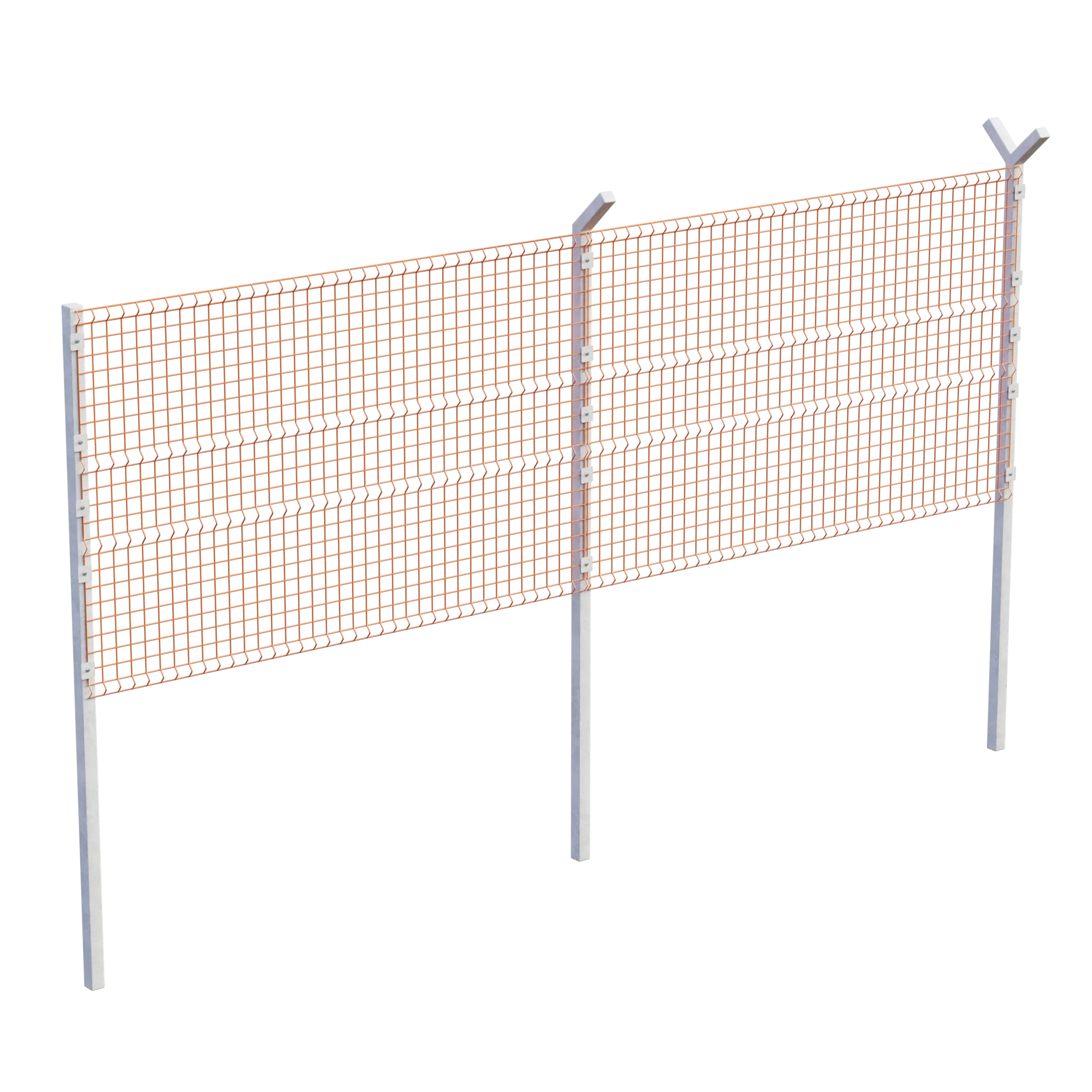

Несущий каркас сетчатого ограждения образуют стойки и рамные элементы из стеклопластиковых профилей. Стойки устанавливаются по контуру площадки, галереи или вокруг оборудования и крепятся к балкам, прогонам или настилу через подпятники и анкера. Горизонтальные элементы формируют рамку секций на заданной высоте и воспринимают нагрузки от сетчатого заполнения и воздействий со стороны персонала.

Сетчатое заполнение устанавливается в виде панелей, зафиксированных в каркасе. Панели могут формироваться на основе композитной рамы и сетчатого материала, при этом геометрию и основную несущую функцию задаёт именно композитный каркас. Конструкция секции подбирается под задачу: по периметру площадки, вокруг отдельного агрегата или блок-бокса, вдоль галереи обслуживания.

Работа сетчатого заполнения и обзор пространства

Сетчатое заполнение предназначено для того, чтобы:

• ограничить возможность прохождения человека через ограждение;


• препятствовать падению предметов с площадки;


• сохранить видимость оборудования, трубопроводов и кабельных трасс за ограждением.


За счёт ячеистой структуры через сетку хорошо видны состояние оборудования, показания приборов, наличие утечек и посторонних предметов. Персонал может контролировать зону за ограждением без обхода и без демонтажа панелей. При этом сетчатое заполнение практически не препятствует проветриванию и доступу света, что особенно важно в закрытых или насыщенных оборудованием и инженерными коммуникациями зонах.

Варианты ячейки, высоты и конфигурации

Параметры сетчатого ограждения задаются по проекту и включают:

• высоту ограждения в зависимости от назначения площадки и высоты возможного падения;


• размер и форму ячеек сетчатого заполнения с учётом требований по охране труда;


• конфигурацию секций по периметру: прямые участки, поворотные секции, ограждение вокруг блок-боксов , оборудования, насосных и вентустановок.


Для разных участков одного контура могут применяться разные комбинации высоты и параметров сетки, если отличаются требования по безопасности или функционалу (например, более мелкая ячейка в зоне повышенного риска выпадения мелких предметов).

Области применения сетчатых ограждений

Сетчатое композитное ограждение выбирают, когда необходимо совместить физическое отделение зоны и постоянный визуальный контроль:

• технологические площадки и галереи , где требуется ограничить край площадки и одновременно видеть состояние оборудования и коммуникаций за ограждением;


• периметры вокруг блок-боксов и шкафов , когда нужно ограничить несанкционированный доступ, но сохранить возможность визуального осмотра корпуса, дверей, запорных устройств;


• зоны вдоль трубопроводов и кабельных трасс , где важно контролировать трассы по всей длине, не разбирая ограждение;


• площадки обслуживания резервуаров, насосных и компрессорных станций , на которых персонал контролирует работу агрегатов, течи и посторонние предметы через сетчатое заполнение;


• участки с повышенными требованиями к проветриванию и освещённости , где сплошные экраны ухудшают воздухообмен и создают «глухие» стены;


• внутренние технологические зоны и легкие барьерные ограждения , когда требуется компактно разделить маршруты движения персонала и сервисные зоны без потери обзора.


Во всех этих сценариях сетчатое ограждение позволяет поддерживать уровень безопасности и при этом не препятствовать визуальному и оперативному контролю технологической зоны.

Материалы и температурные режимы

Композитный каркас и сетчатые элементы

Несущая часть сетчатых ограждений PULTRA — стойки и рамные элементы — выполняется из стеклопластиковых профилей, получаемых методом пултрузии. Каркас обеспечивает требуемую жёсткость, геометрию и воспринимает основные нагрузки от сетчатых панелей и воздействия персонала.

Сетчатое заполнение реализуется в виде вставных панелей, закреплённых внутри композитного каркаса. Конкретный вариант сетчатого элемента (тип материала, защита, способ крепления) подбирается на стадии проектирования с учётом условий эксплуатации, требований по прочности и особенностей обслуживаемого оборудования.

Матрица и армирование композитных элементов

Композитные профили выполняются на основе полиэфирных смол с армированием непрерывным стекловолокном. Для разных условий эксплуатации применяются:

• ортофталевая система — при стандартной промышленной атмосфере, внутри зданий и под навесами, без постоянного воздействия агрессивных сред;


• изофталевая система — при высокой влажности, воздействии соляного тумана, реагентов, химически активной среды.


Выбор системы для конкретного объекта и зоны применения согласуется, исходя из условий эксплуатации на площадке.

Температурный диапазон и устойчивость к внешним воздействиям

Сетчатые ограждения из композитного профиля рассчитаны на работу в диапазоне температур от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации. Это позволяет применять их:

• на открытых площадках и галереях в суровых климатических условиях;


• на прибрежных объектах с перепадами температур и соляным туманом;


• в тёплых машинных залах и закрытых технологических помещениях.


По запросу композитный каркас сетчатого ограждения выполняется с УФ-стабилизацией и окраской в требуемые цвета по каталогу RAL, что важно для наружных зон и визуальной маркировки периметра. Для участков, прилегающих к электроустановкам, возможна интеграция с диэлектрическими решениями; при необходимости рассматривается опция антистатики.

Монтаж и допуски сетчатых ограждений

Установка стоек и крепление сетчатых панелей

Монтаж сетчатых ограждений выполняется по проектной документации и паспортам изделий. Стойки крепятся к несущим элементам — балкам, прогонам или настилу — через подпятники и анкера. Важно обеспечить:

• заданный шаг стоек по периметру;


• устойчивую установку стоек в плане и по высоте;


• согласование геометрии с композитным настилом и другими конструкциями.


Между стойками устанавливаются рамные элементы, к которым крепятся сетчатые панели. Стыки секций, угловые и торцевые участки прорабатываются таким образом, чтобы сформировать непрерывный контур без «разрывов» и незащищённых зон.

Инженерные допуски и обработка композита

Чтобы сетчатое композитное ограждение сохраняло расчётную несущую способность и геометрию, при монтаже соблюдаются ключевые допуски:

• шаг стоек по периметру площадки ориентиром принимают порядка 1 погонного метра, если иное не задано проектом или паспортом;


• отступ отверстий под крепёж от кромки профиля выполняют не менее 2–3 диаметров отверстия;


• сверление и доработка элементов выполняются инструментом без ударного режима ;


• после сверления кромки и отверстия зачищаются и герметизируются по рекомендациям производителя;


• момент затяжки резьбовых соединений контролируется, особенно в узлах крепления стоек, рамных элементов и крепёжных деталей панелей.


Соблюдение этих требований позволяет избежать локальных повреждений, микротрещин и преждевременного снижения жёсткости ограждения.

Подбор шага стоек, размеров ячейки

Проектирование сетчатого ограждения включает:

• выбор шага стоек и длины секций по периметру;


• подбор сечений композитных профилей каркаса;


• назначение параметров сетчатого заполнения (размер ячейки, толщина, тип панели).


Ориентиры по прогибам элементов принимаются на уровне порядка L/200…L/250, при этом точные критерии жёсткости и деформаций задаются в проектной документации. Для разных участков одного контура параметры могут отличаться в зависимости от интенсивности нагрузок, высоты ограждения и характера зоны (проход, зона вокруг оборудования и т.п.).

Преимущества сетчатых ограждений PULTRA

• сочетание безопасности и постоянного визуального контроля оборудования и пространства за ограждением;


• хорошая проветриваемость и сохранение естественного освещения, в отличие от сплошных экранов;


• возможность визуальной диагностики состояния оборудования, кабельных трасс и трубопроводов без демонтажа ограждения;


• коррозионная и химическая стойкость композитного каркаса во влажных, агрессивных и прибрежных средах;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных и внутренних зон;


• диэлектрические свойства композитных профилей, отсутствие токопроводящего каркаса в зоне контакта персонала с ограждением;


• сниженная масса по сравнению со стальными аналогами, упрощение подъёма, монтажа и последующего обслуживания;


• возможность изготовления сетчатых ограждений под проект с учётом формы площадок, оборудования и требуемых параметров ячейки.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Сетчатые ограждения PULTRA поставляются как в виде погонажных элементов, так и в виде готовых секций под конкретные участки периметра. В состав поставки могут входить:

• стойки заданной высоты и схемы крепления;


• рамные элементы для формирования секций по периметру;


• сетчатые панели с заданными параметрами ячейки;


• доборные, угловые и торцевые секции;


• крепёжные элементы, подпятники, соединительные детали для стыковки секций между собой и с лестничными конструкциями .


По проекту возможно несколько форматов поставки:

• погонажные профили и панели для сборки на объекте;


• изготовленные в размер секции под конкретные стороны площадки, галереи или контура вокруг блок-боксов ;


• комплекты по зонам — ограждение вокруг оборудования, по периметру площадок с композитными настилами , вдоль кабельных трасс и т.д.


Логистика и поставка

Поставки сетчатых ограждений PULTRA организуются партиями, привязанными к конкретным площадкам, галереям или контурам вокруг оборудования. Для удобства монтажа:

• элементы разбиваются по участкам периметра и зонам объекта;


• на поддоны укладываются стойки, рамные элементы и сетчатые панели с разделением по комплектам;


• применяется упаковка и прокладки, защищающие композит от механических повреждений при транспортировке и складировании.


Каждая партия снабжается ярлыками, где указывается:

• тип и сечения профилей стоек и рам;


• высота ограждения, длина секций и параметры сетчатых панелей (размер ячейки);


• привязка к участку периметра или зоне (площадка, галерея, ограждение вокруг блок-бокса и т.п.);


• номер партии и дата изготовления.


Поставка организуется по всей территории РФ и, при необходимости, за её пределы. График отгрузок согласуется с ходом строительно-монтажных работ, чтобы сетчатые секции поступали на объект в момент готовности площадок и несущих конструкций.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Интеграция сетчатых ограждений с другими решениями PULTRA

Сетчатые композитные ограждения органично работают в составе комплексных решений PULTRA. По периметру площадок с композитными настилами сетчатые секции обеспечивают защиту и обзор оборудования. Вокруг блок-боксов они формируют контур, ограничивающий доступ и позволяющий контролировать состояние корпуса и дверей. Вдоль галерей и трасс сетчатое заполнение сохраняет видимость кабелей и трубопроводов.

Благодаря унифицированным профилям и узлам крепления сетчатые ограждения стыкуются с другими типами ограждений и лестничными решениями без образования ослабленных зон. В результате на объекте формируется единый, визуально контролируемый и технологически удобный контур безопасности на базе композитных систем PULTRA.
