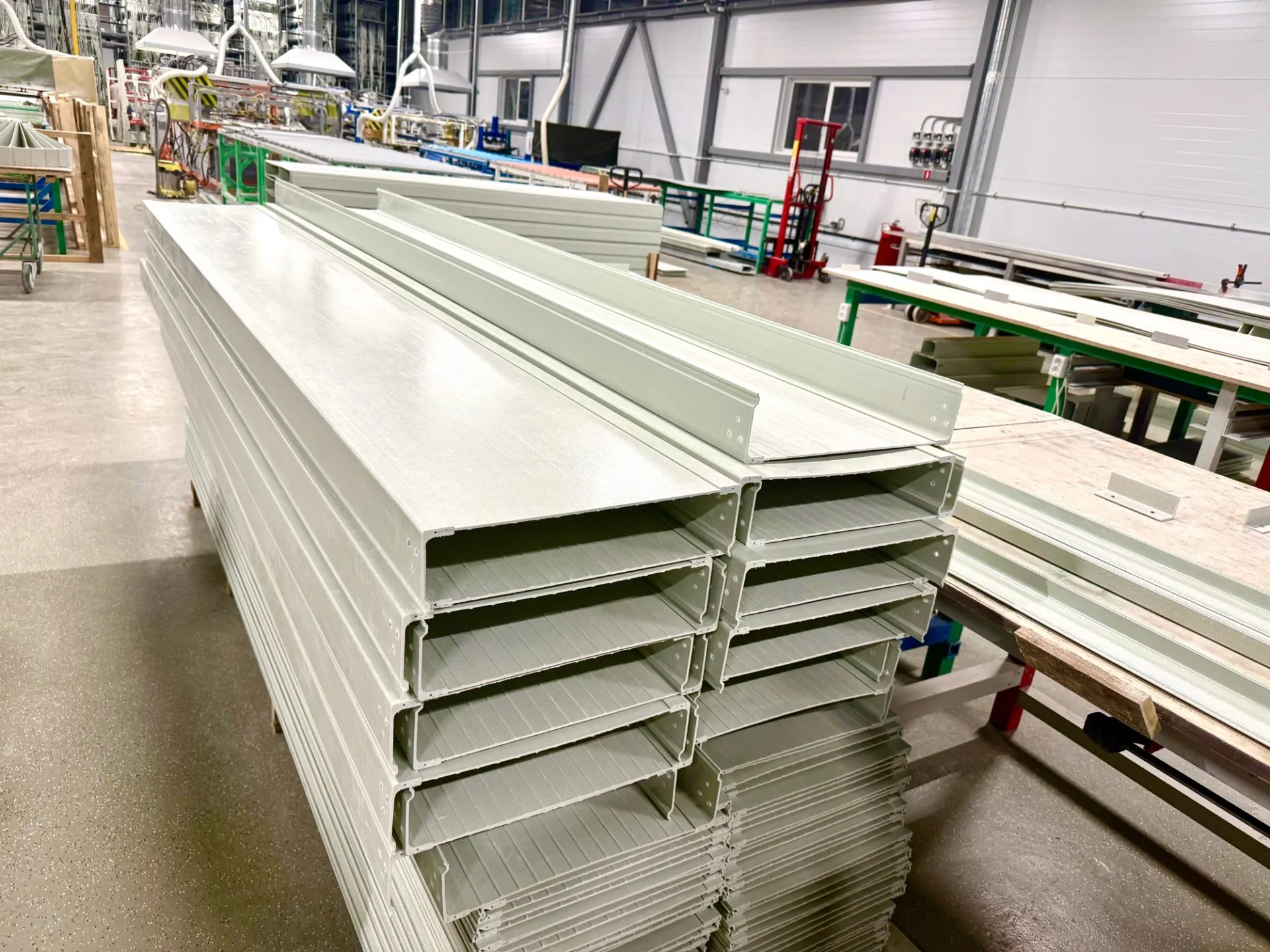

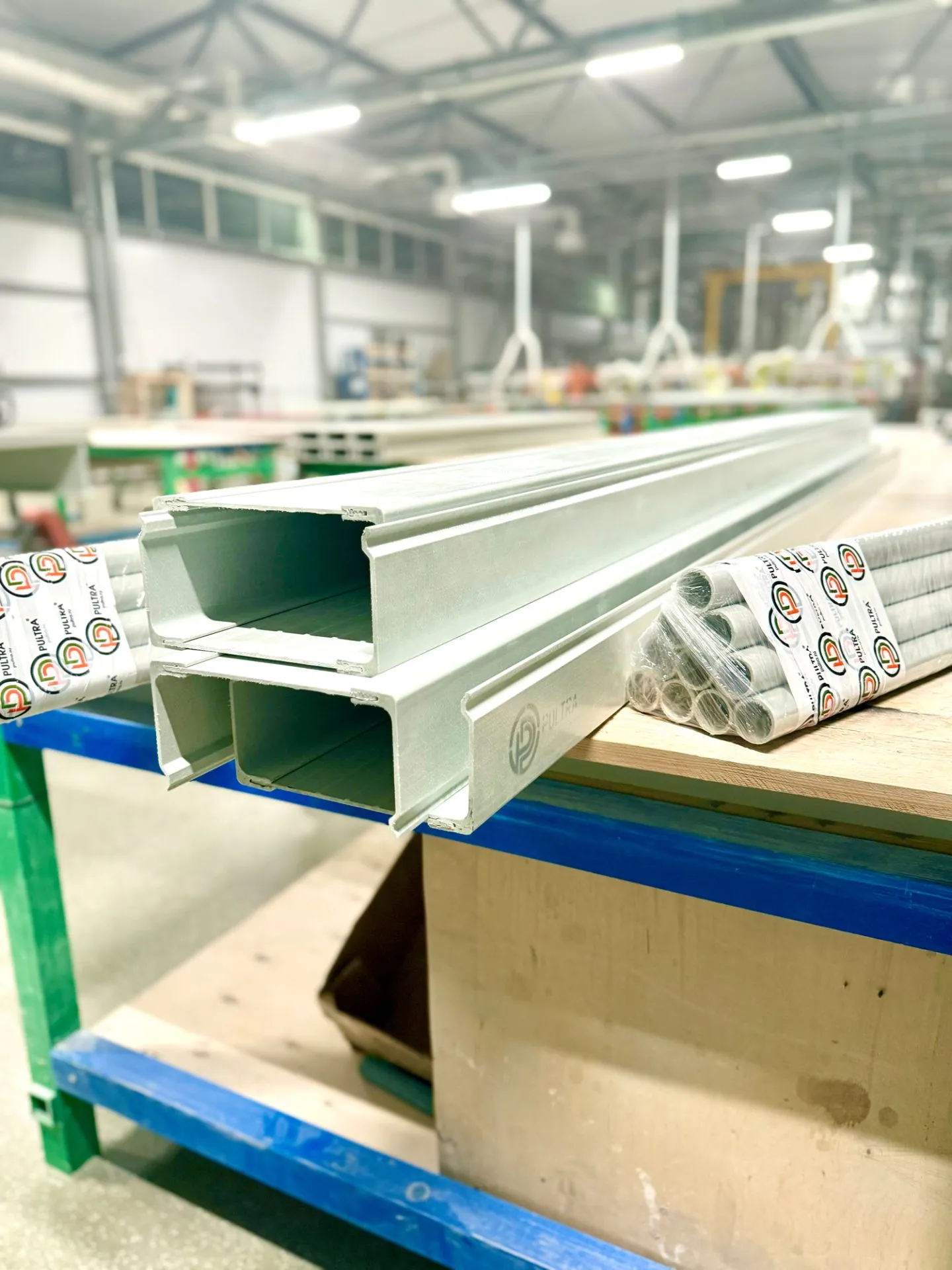

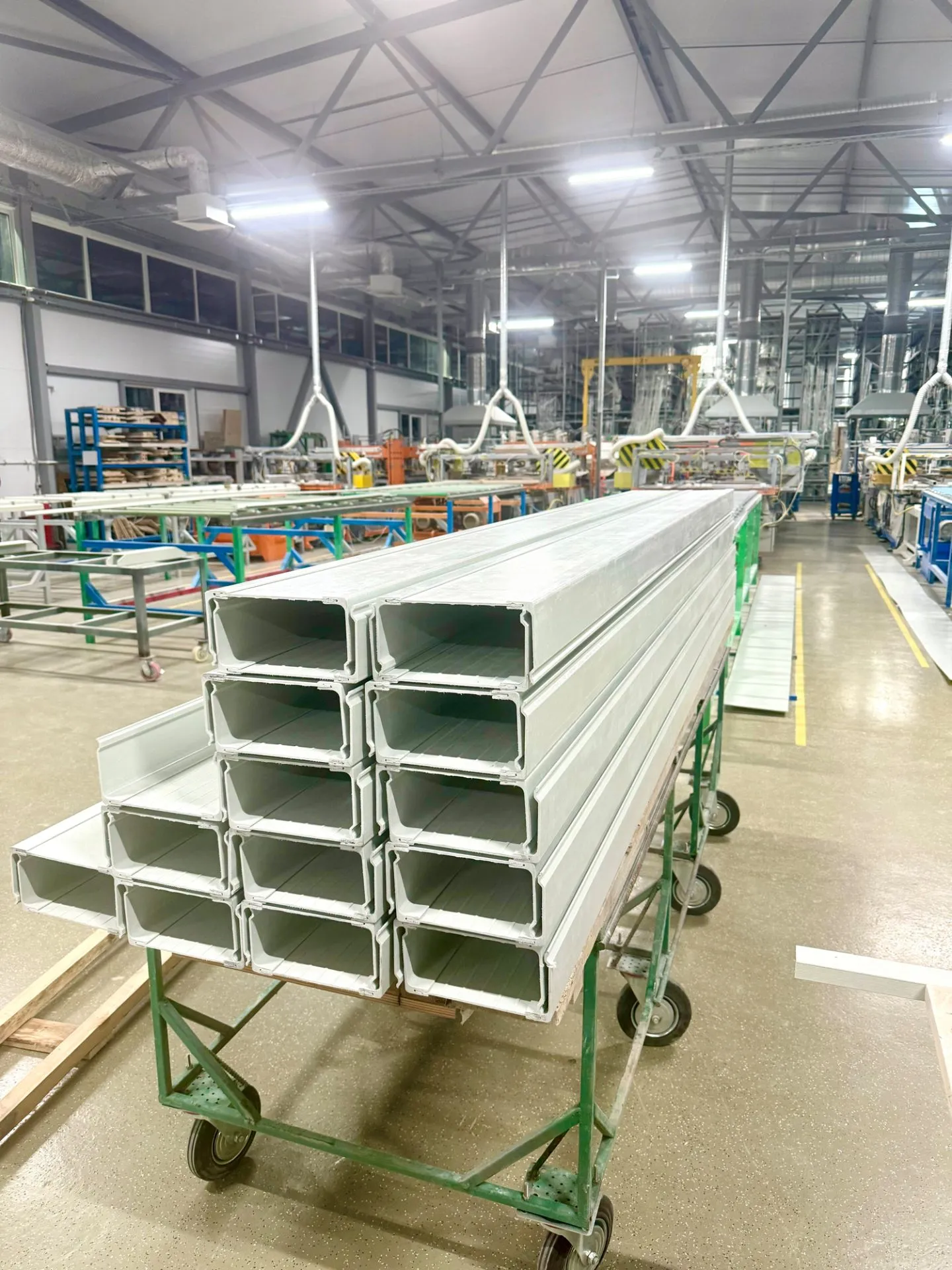

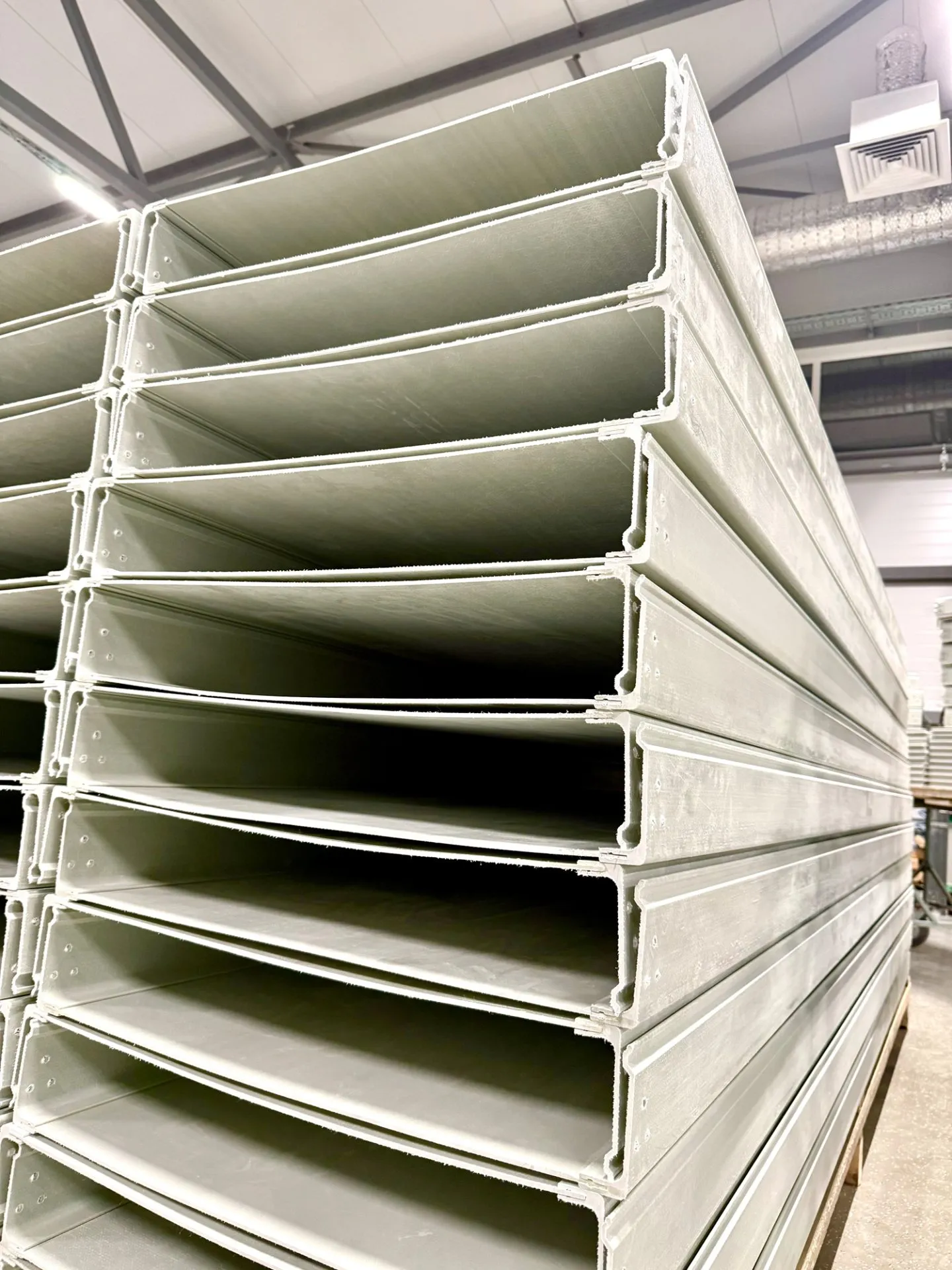

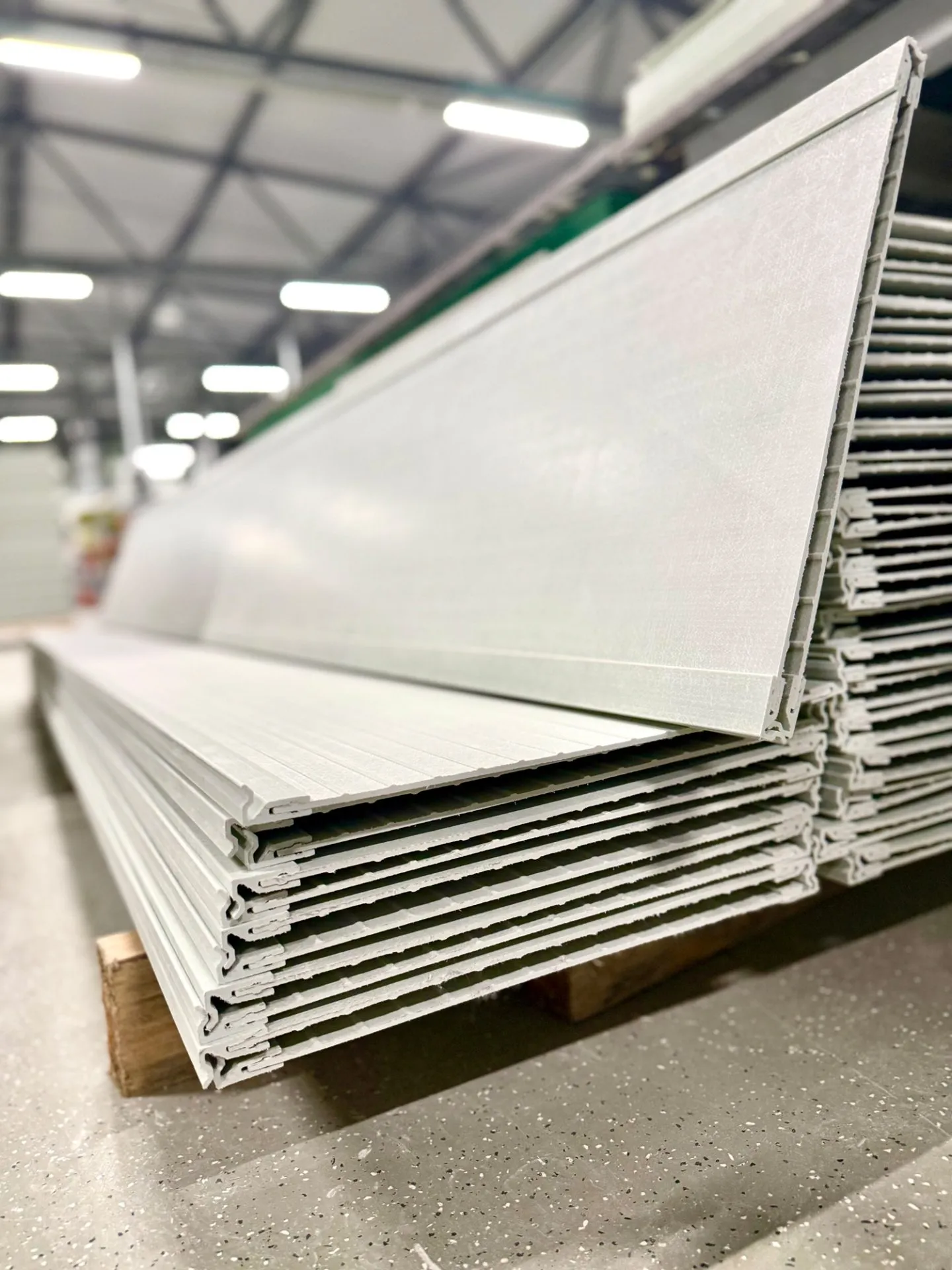

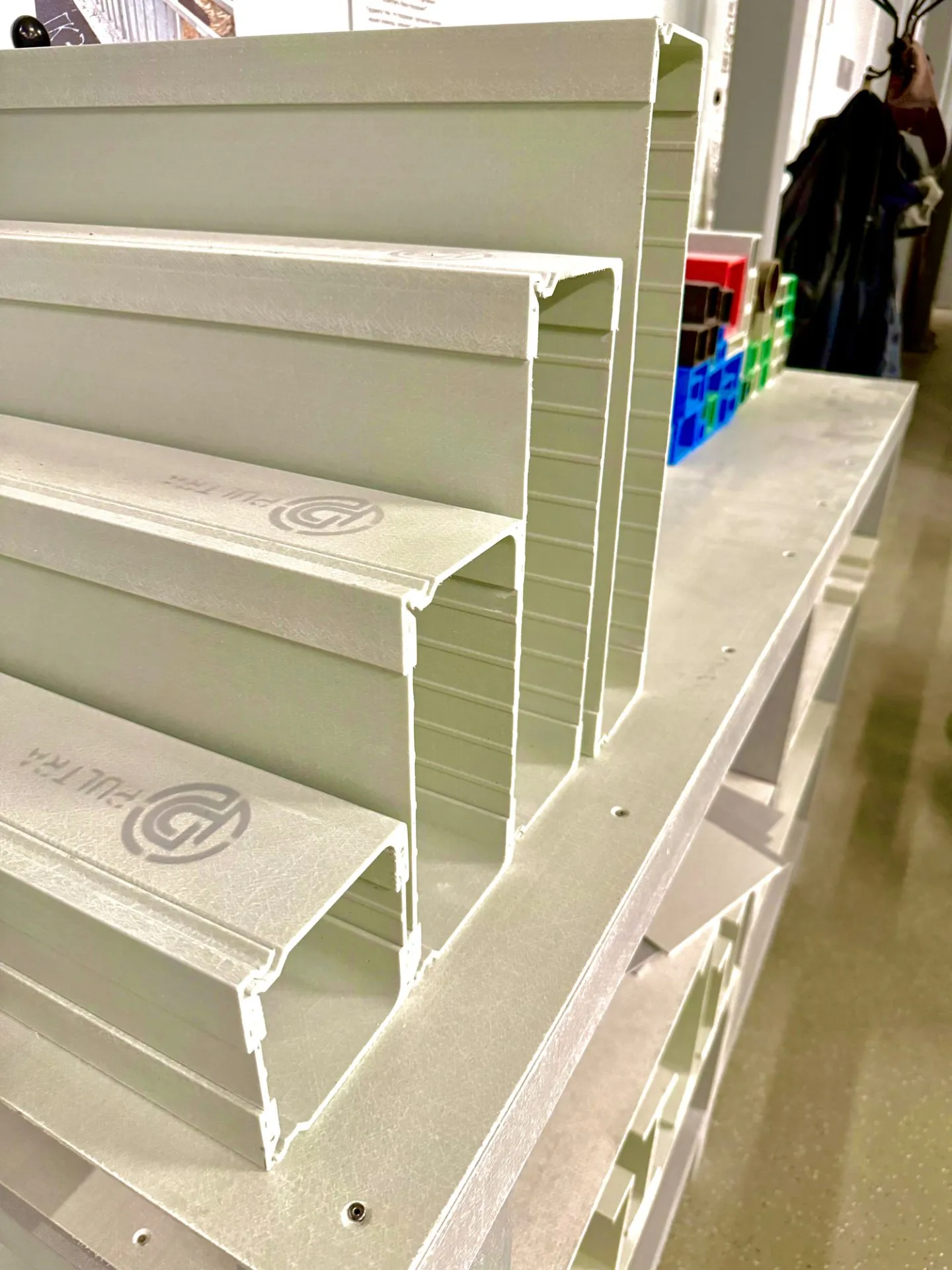

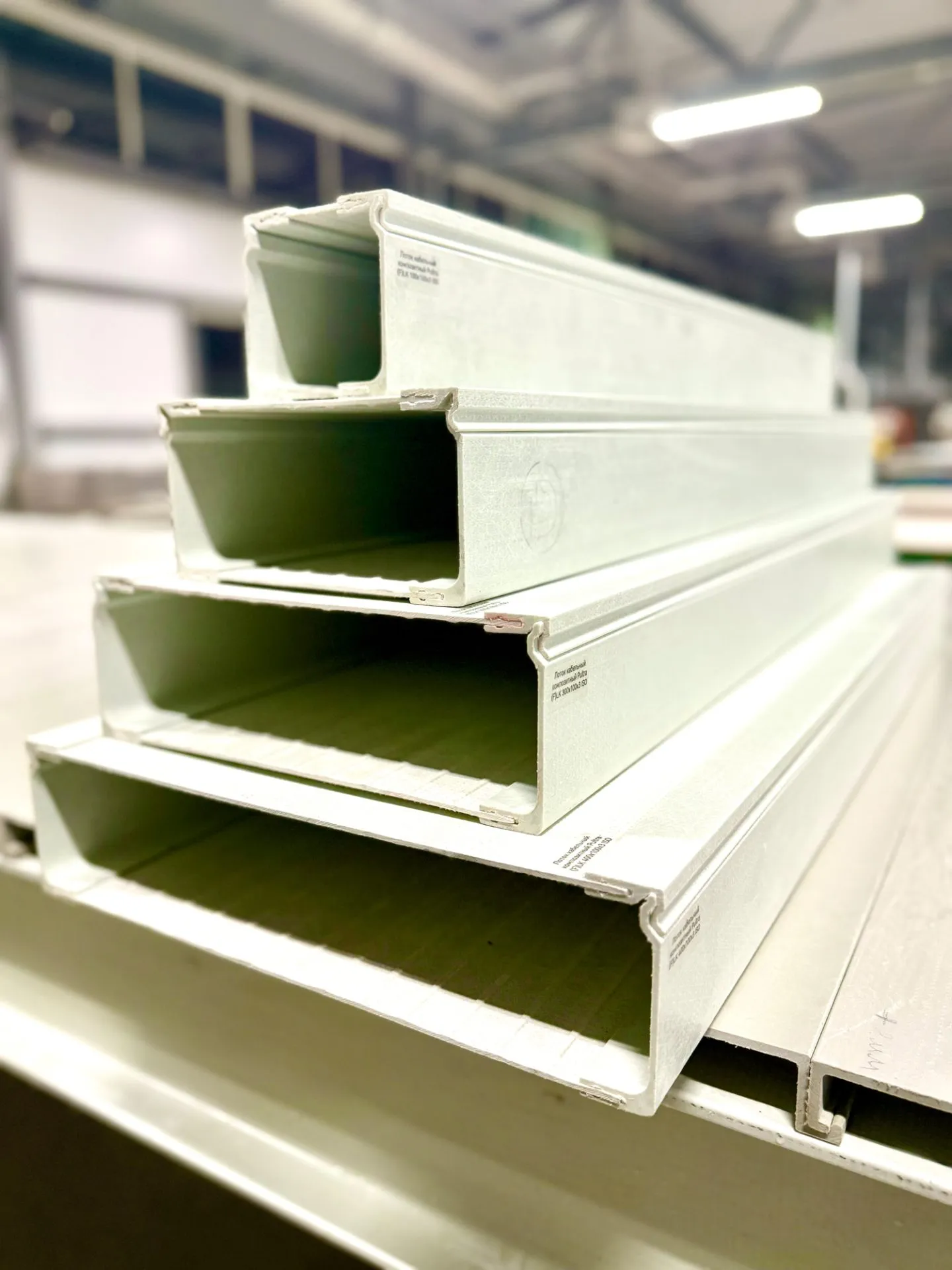

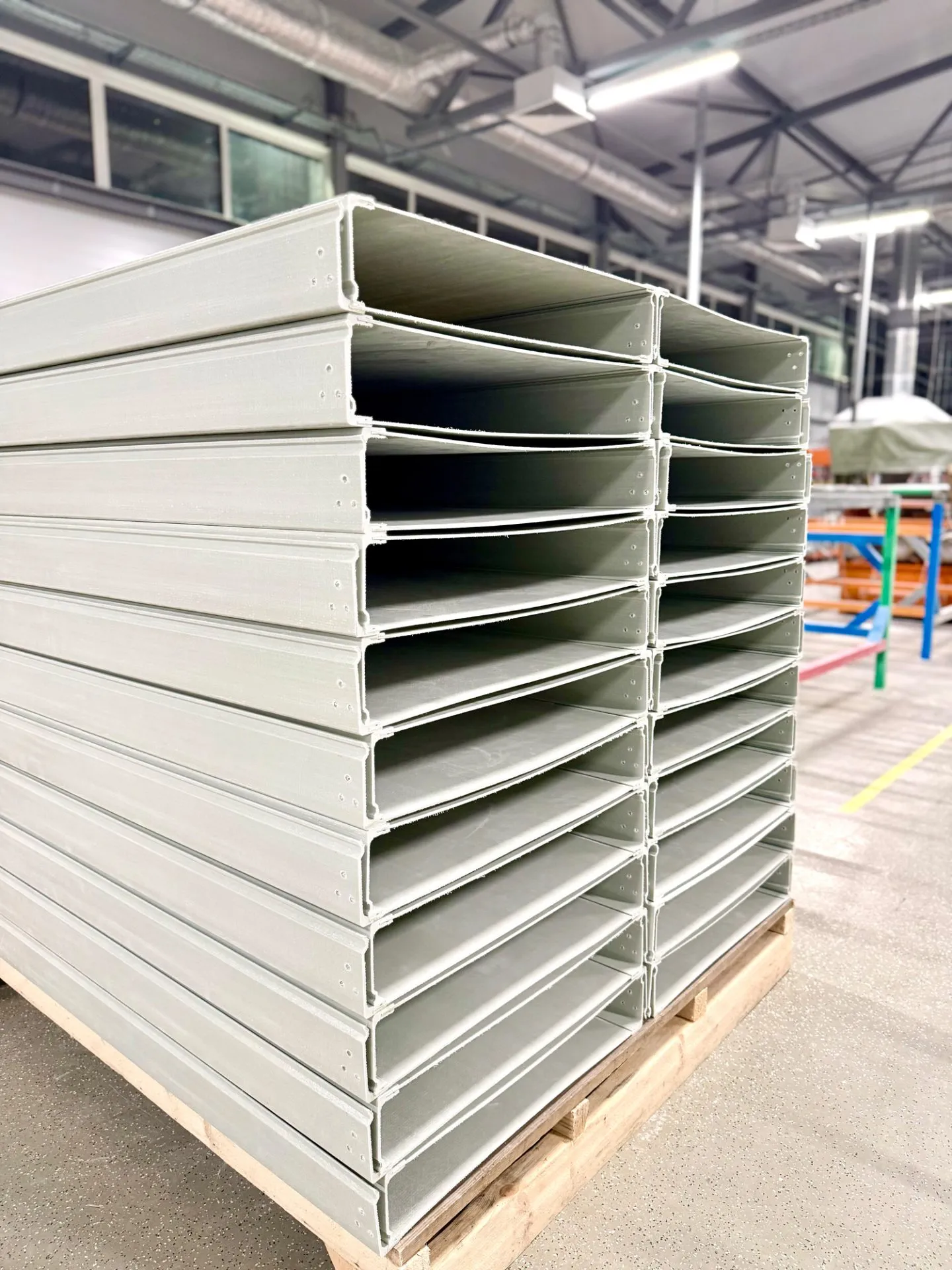

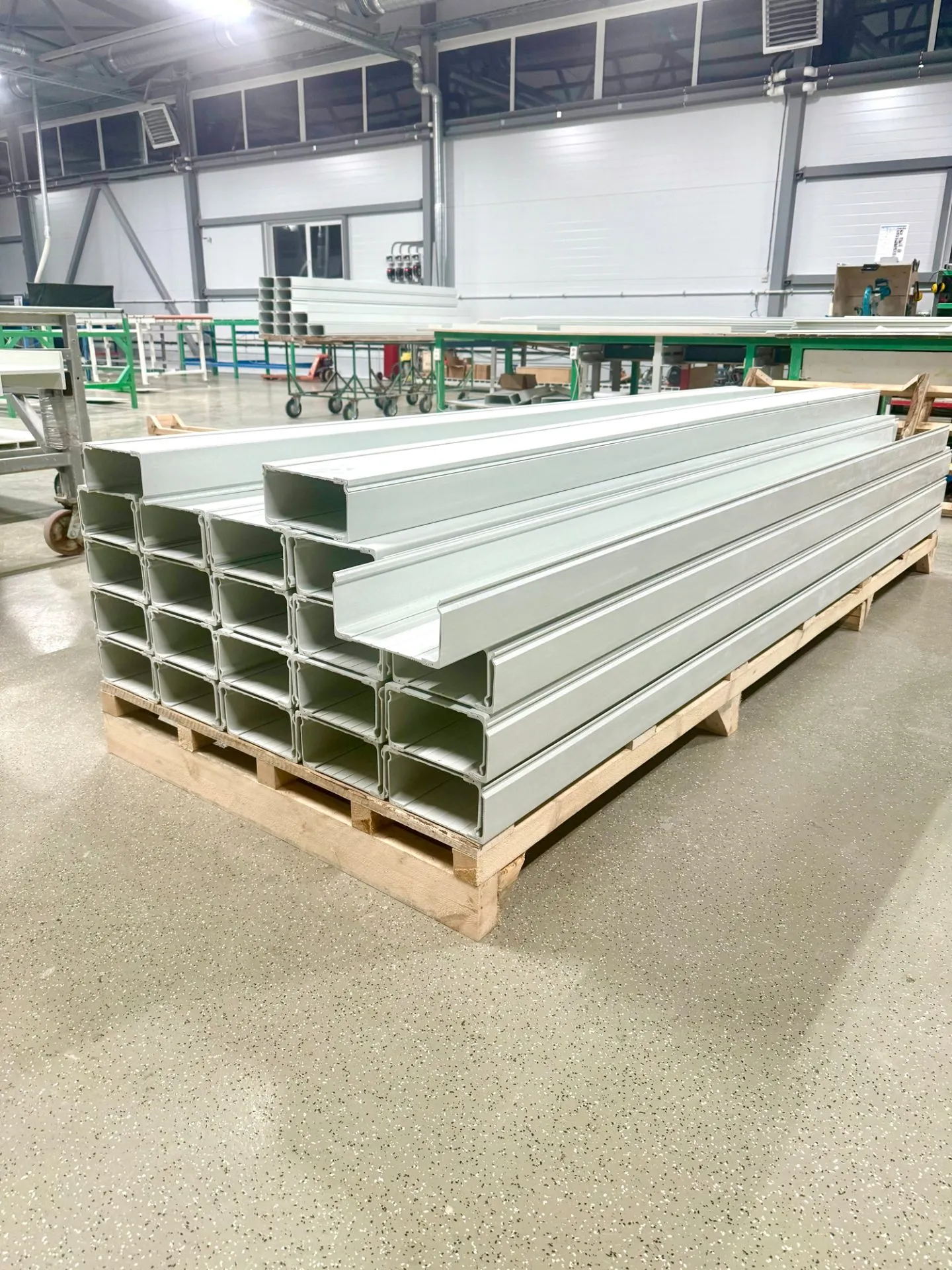

Лотки кабельные композитные сплошные PULTRA

Состав модульной системы и области применения

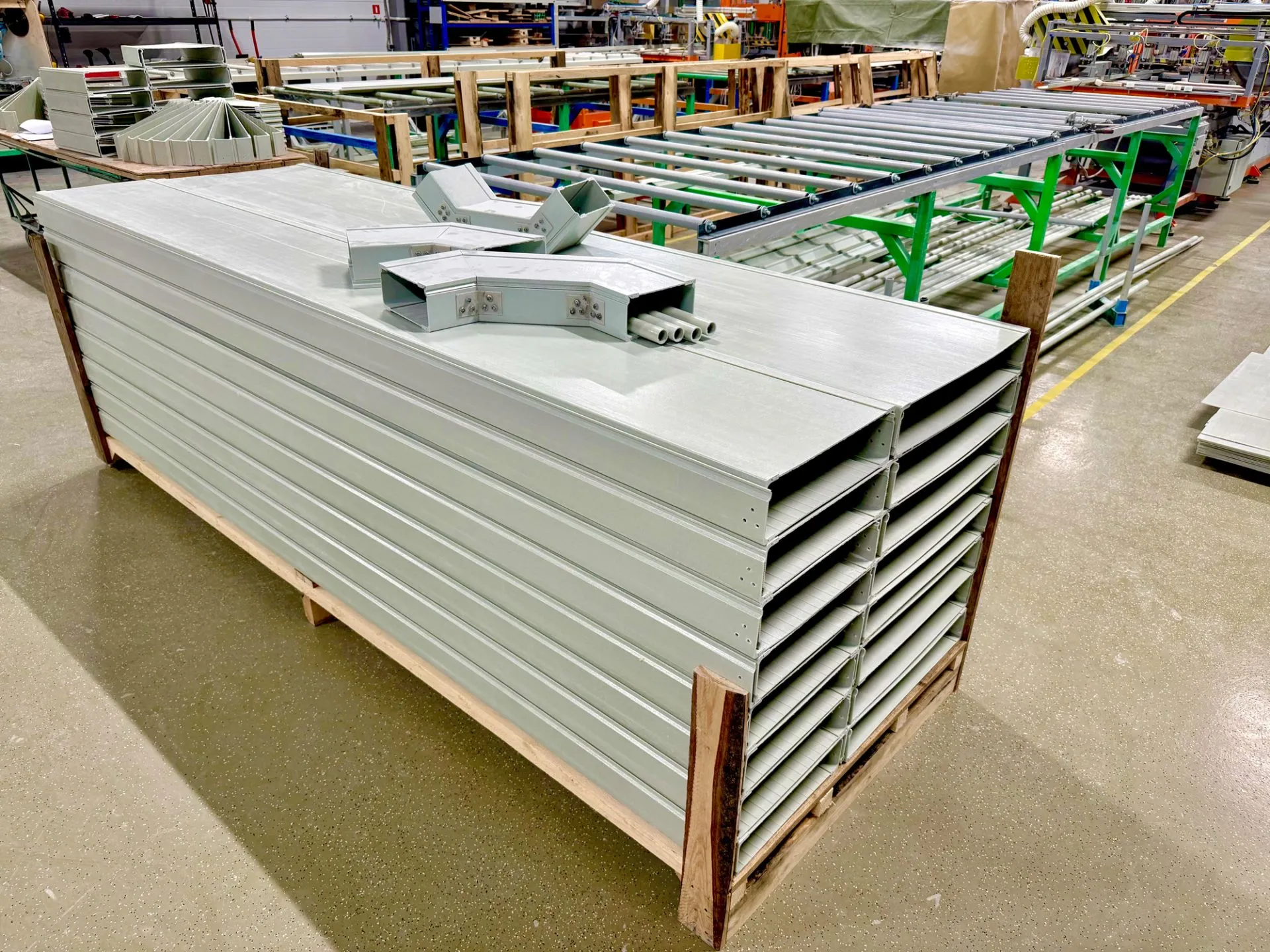

Состав системы. Прямые секции; крышки; углы внутренние/наружные; отводы 45°/90°; тройники; крестовины; переходы ширины/высоты; перегородки (сегрегация линий); соединители (накладки, Г-соединители, разъёмы под углы/отводы); опоры — консоли, настенные кронштейны, потолочные подвесы, стойки; крепёж с широкими шайбами/подпятниками.

Области применения. Химическая промышленность и водоподготовка; прибрежные зоны и соляной туман; очистные сооружения; энергетика и подстанции; наружные эстакады, галереи и навесные трассы на промышленных объектах. При необходимости модульные линии объединяют с площадками обслуживания и системами опор на композитных профилях — уголок, швеллер, двутавр.

Материалы и температурные режимы

Матрица и волокна. Пултрузионные/формованные элементы из стеклопластикового композита. Изофталевая система — рекомендуется для постоянной влажности, аэрозолей кислот/щёлочей, соляного тумана и реагентов. Ортофталевая — допускается в стандартной атмосфере без длительного контакта с агрессивными средами.

Температура и среда. Диапазон эксплуатации −60…+100 °C; по проекту возможно расширение диапазона за счёт подбора рецептуры и технологии. Для сильного воздействия солнечного излучения и открытых площадок предусматривают УФ-стабилизацию. Для взрыво- и пожароопасных зон допускается антистатическое исполнение (для исключения накопления статического заряда).

Изоляция узлов примыкания. При сопряжении с металлическими опорами и крепежом предусматривают изоляцию прокладками во избежание абразивных/истирающих повреждений каомпозита, исключают прямой контакт «металл+композит» на кромках и в точках крепления; на уличных трассах герметизируют вырезы и отверстия совместимыми составами.

Несущая способность, пролёты и трассировка

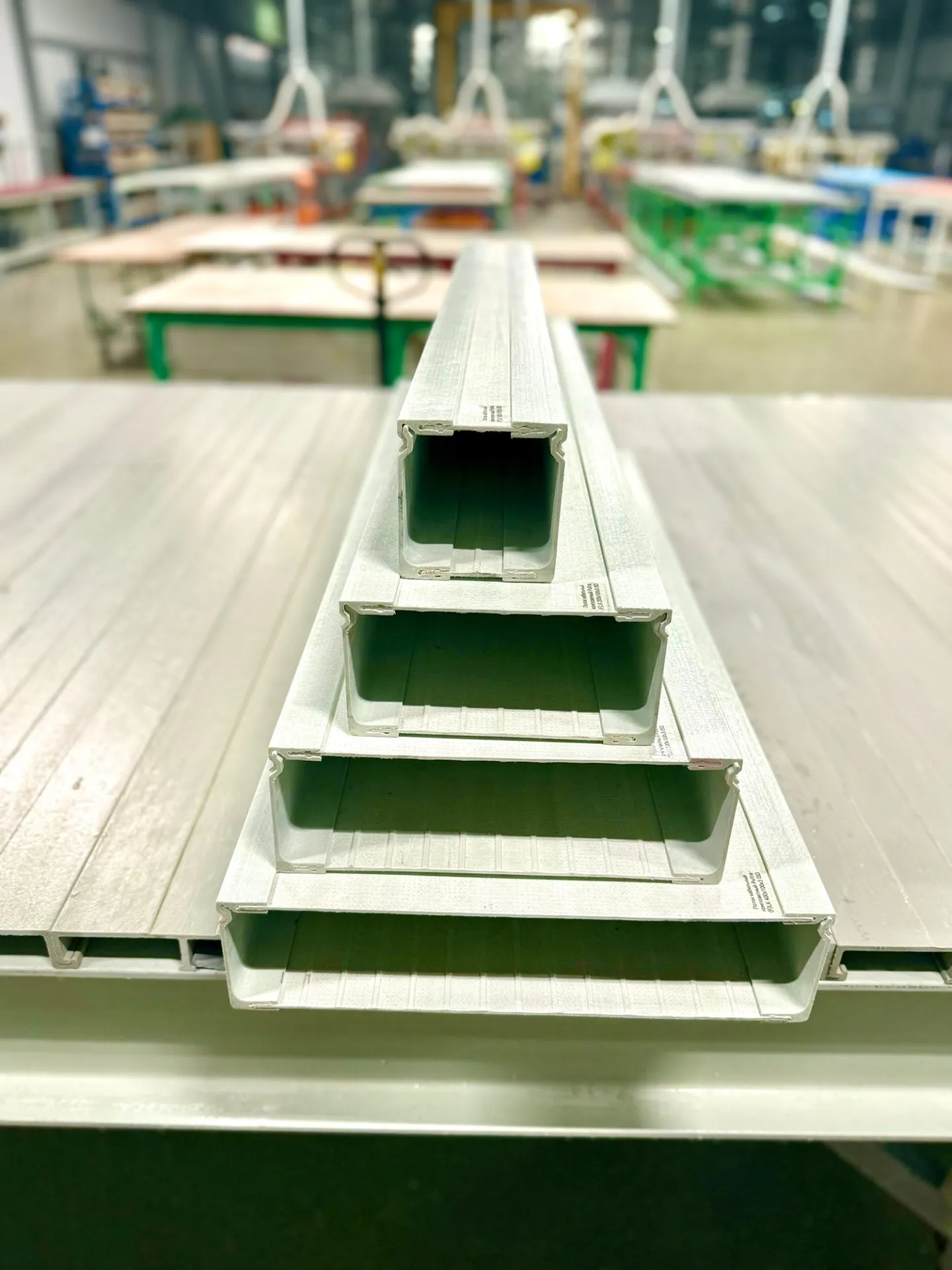

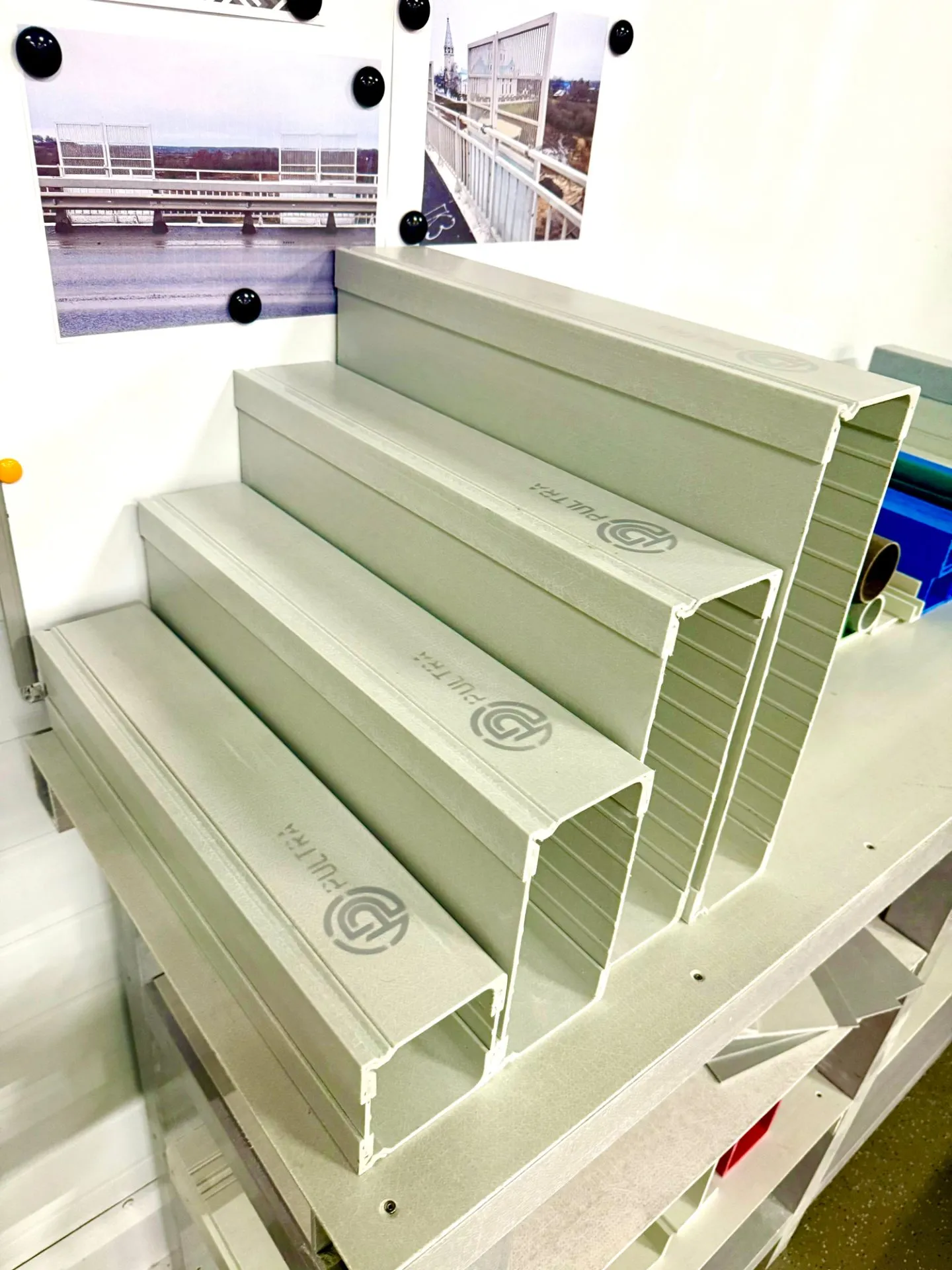

Подбор габаритов. Ширина секции — ориентиры 100/150/200/300/400 мм; высота борта — 50/100 мм. Выбор выполняют по суммарной массе кабельной линии, требуемому шагу опор/консолей и условиям среды. Для уличных трасс учитывают ветровые и снеговые нагрузки как параметры трассировки .

Радиусы и углы. Повороты формируют фасонными элементами (отводы 45°/90°) и углами; минимальные радиусы обеспечивают без перегиба и локальных концентраций напряжений в кабельных линиях. На длинных прямых участках и в зонах температурных перепадов предусматривают температурные зазоры и скользящие точки крепления.

Подбор шага консолей и прогибов

Ориентир деформаций прогиба относительно пролета опирания — уровень L/120…L/400 (определяется проектной документацией). Шаг консолей назначают с учётом жёсткости элемента и массы линии; при необходимости увеличивают высоту борта либо сокращают шаг опор. На участках с дополнительной нагрузкой (кроссы, коробки, вводы) предусматривают промежуточные опоры.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Монтаж и крепёж: консоли, подвесы, допуски

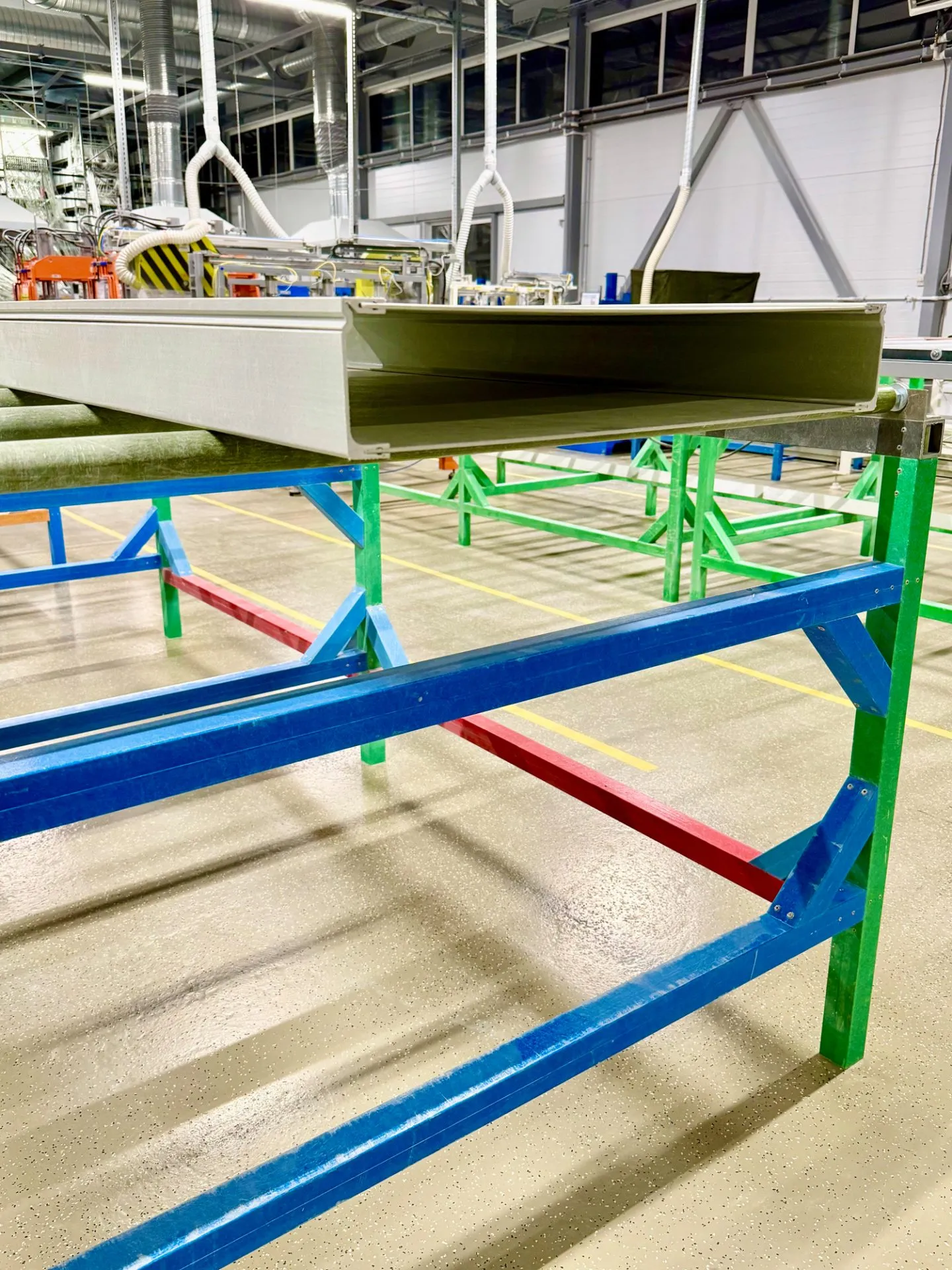

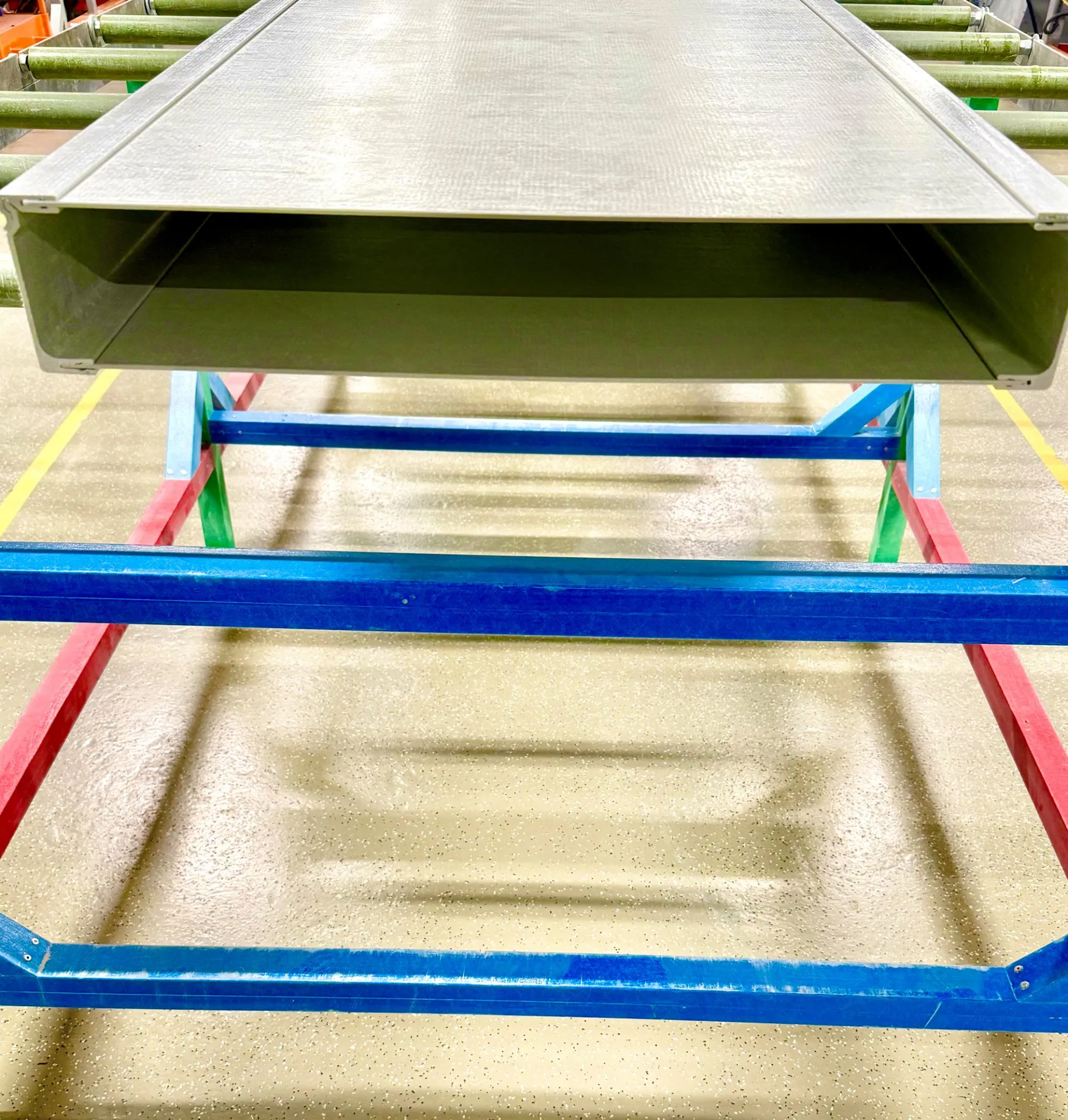

Опоры. Допускается монтаж на стеновые консоли, потолочные подвесы, стойки и рамные конструкции из композитных профилей (уголок/швеллер/двутавр)

Крепёж. Нержавеющий или оцинкованный с широкими шайбами; момент затяжки — контролируется динамометрическим инструментом. Отступ отверстий от кромок — не менее 2–3 диаметров отверстия. Инструментальная обработка  — с применением оснастки по композитам/камню/кафелю/стеклу без ударного режима. Отверстия и кромки после обработки зачищают и герметизируют.

Шаг фиксации. Для прямых секций ориентир — каждые ~1 погонный метр, если проектом не задано иное. На уличных трассах герметизируют стыки и вырезы, предусматривают прокладки для разобщения «композит+металл». Для компенсации температурных деформаций — скользящие точки крепления в определенных проектом местах.

Преимущества композитных лотков PULTRA

• Экономичность жизненного цикла. Отсутствие коррозии и периодической покраски снижает эксплуатационные расходы; логистика и монтаж упрощаются за счёт низкой массы.

• Низкий удельный вес. Профили и фасонные элементы примерно в 4 раза легче стальных систем при сопоставимой работе под нагрузками.

• Химстойкость. Допускается воздействие кислот/щёлочей/нефтепродуктов (подбор матрицы и покрытий под среду эксплуатации).

• Широкий температурный диапазон. −60…+100 °C; возможно расширение подбором рецептуры/технологии.

• Простой монтаж. Резка/сверление стандартной оснасткой без огневых и сварочных работ.

• Долговечность. Ресурс не менее 50 лет при соблюдении регламента эксплуатации и обслуживания.

• Коррозионная стойкость. Нет ржавых подтёков и отслаивающихся покрытий; внешний вид сохраняется в течение срока службы.

• Диэлектрика, немагнитность, антистатика. Без дополнительной изоляции; предсказуемое поведение рядом с электрооборудованием и линиями связи.

• Цвета по RAL. Допускается согласование цвета под проект; на открытом солнце рекомендуется дополнительная УФ-стабилизация для сохранения цветовых характеристик.

Антистатика и электробезопасность

Антистатическое исполнение предусматривают для зон с повышенными требованиями к исключению накопления зарядов; удельное поверхностное сопротивление и регламент контроля определяется проектом.

УФ и коррозия: выбор матрицы и покрытия

Для улицы и влажной атмосферы рекомендуются изофталевая матрица и УФ-защита; при химических аэрозолях согласуют совместимость с реагентами. При сопряжении с металлическими элементами — обязательная изоляция прокладками.

Документация и соответствие

Поставка сопровождается каталогом/паспортом изделия,  сертификатами соответствия. По запросу предоставляются типовые схемы узлов (опоры, соединители, перегородки, крышки, крепёж). При проектировании трасс допускается опора на локальные стандарты предприятия и отраслевые рекомендации; конкретные требования по пожарно-техническим показателям и электробезопасности фиксируются в проектной документации.

Логистика, маркировка, поставка

Комплектация заказа формируется в составе элементов: прямые секции, фасонные элементы, соединители, опоры и крепёж — с привязкой к узлам крепления. Ярлык партии указывает тип секции, ширину, высоту борта, цвет, номер партии, схему строповки. Допускается комплектация под график СМР. По потребности система стыкуется с каркасами и площадками обслуживания.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
