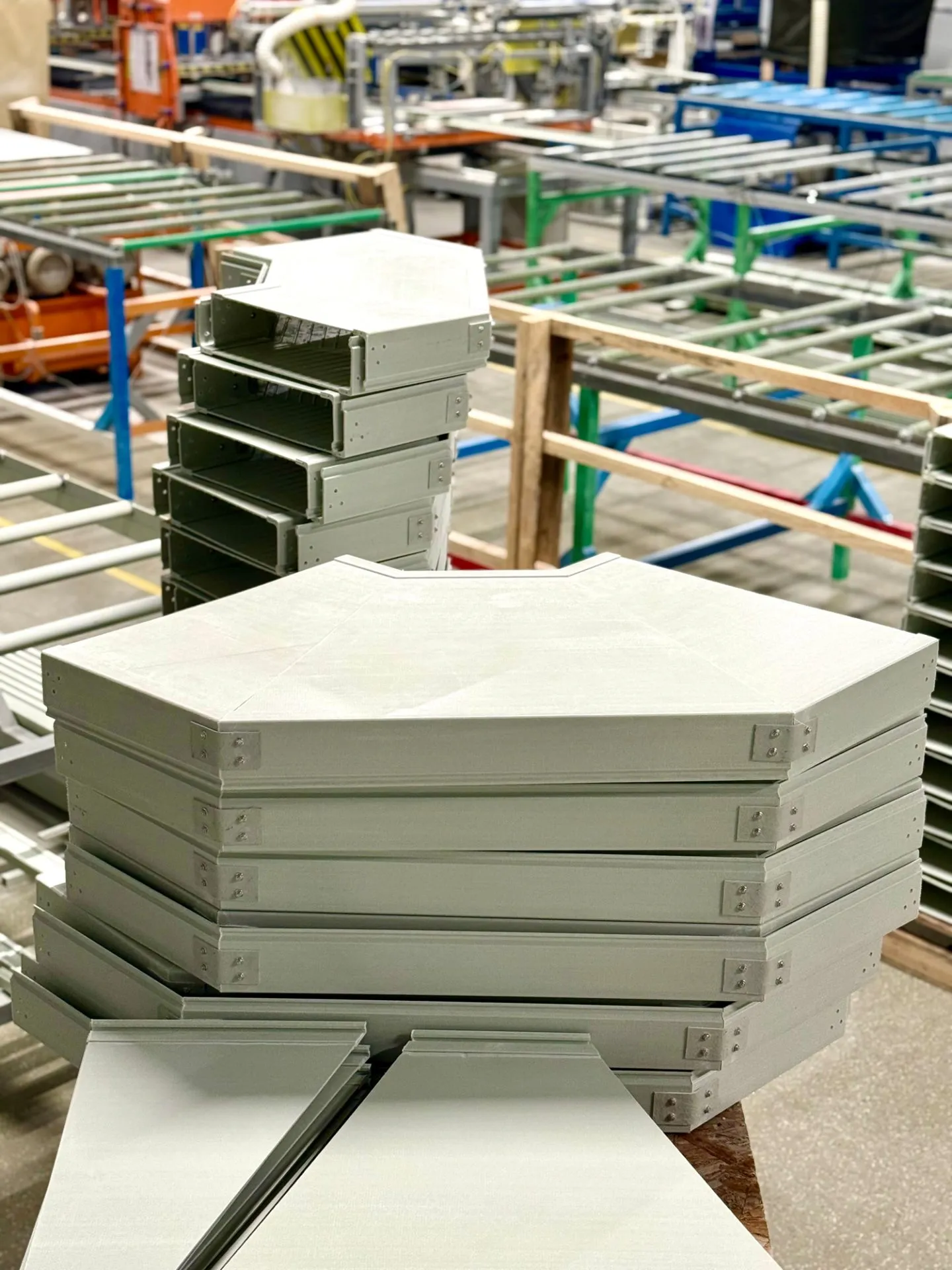

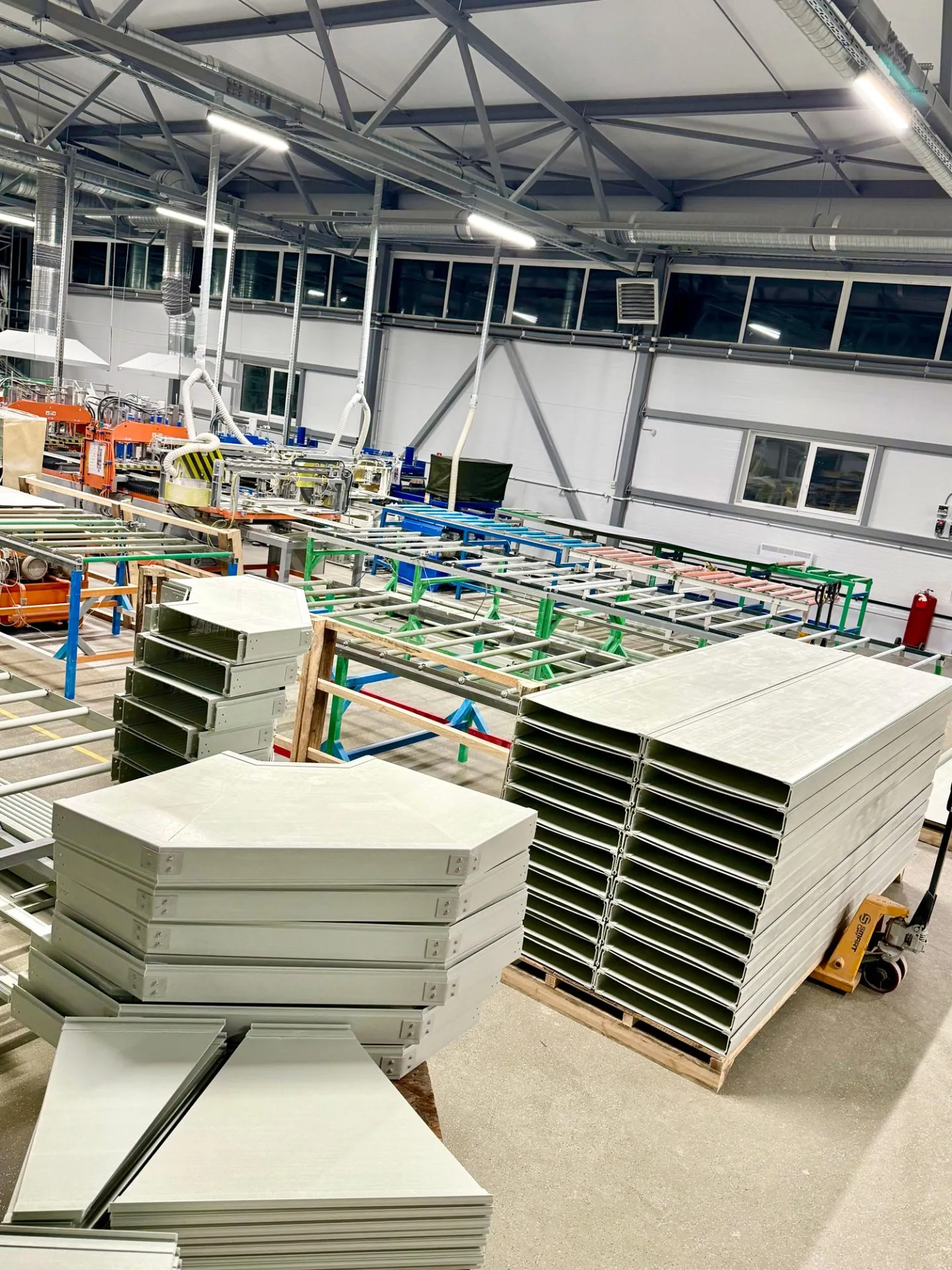

Соединительные элементы для кабельных лотков PULTRA

Номенклатура соединительных элементов

Номенклатура охватывает типовые задачи трассировки для лестничных и сплошных лотков: от поворотов до компенсационных стыков. Все элементы совместимы с композитными лотками соответствующей серии; согласование по ширине/высоте борта выполняется на этапе разработки КП или предоставления спецификации на поставку.

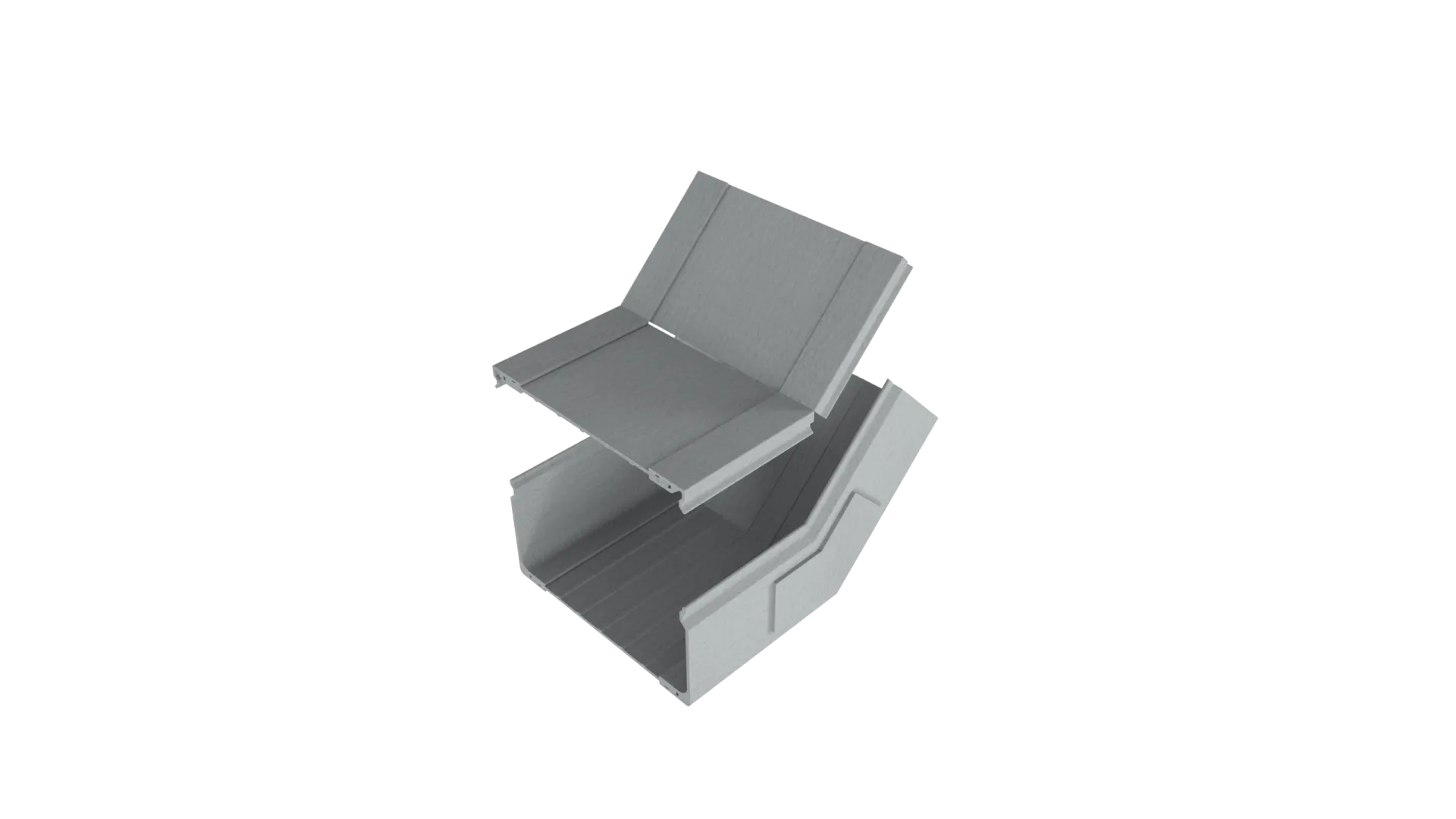

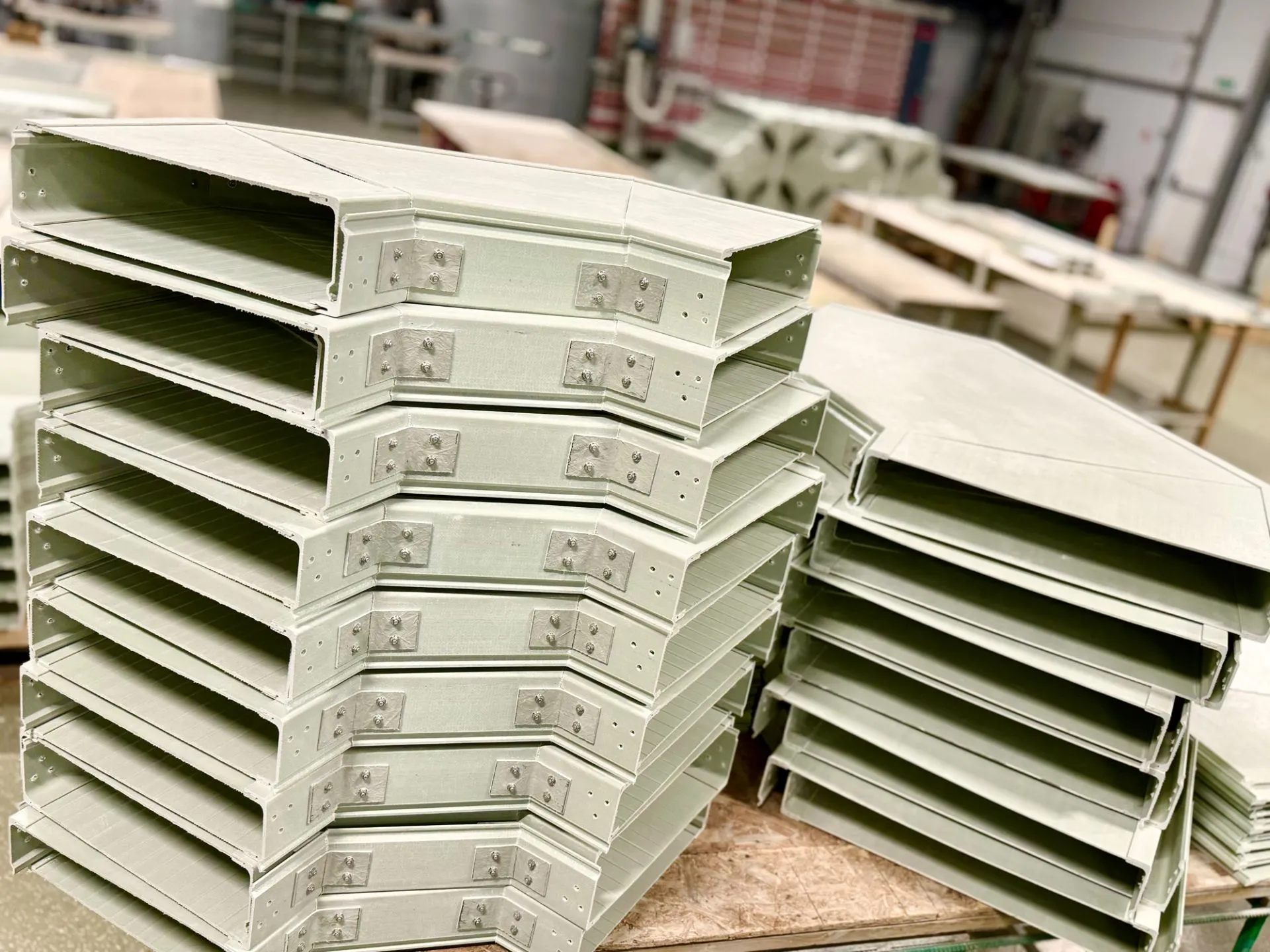

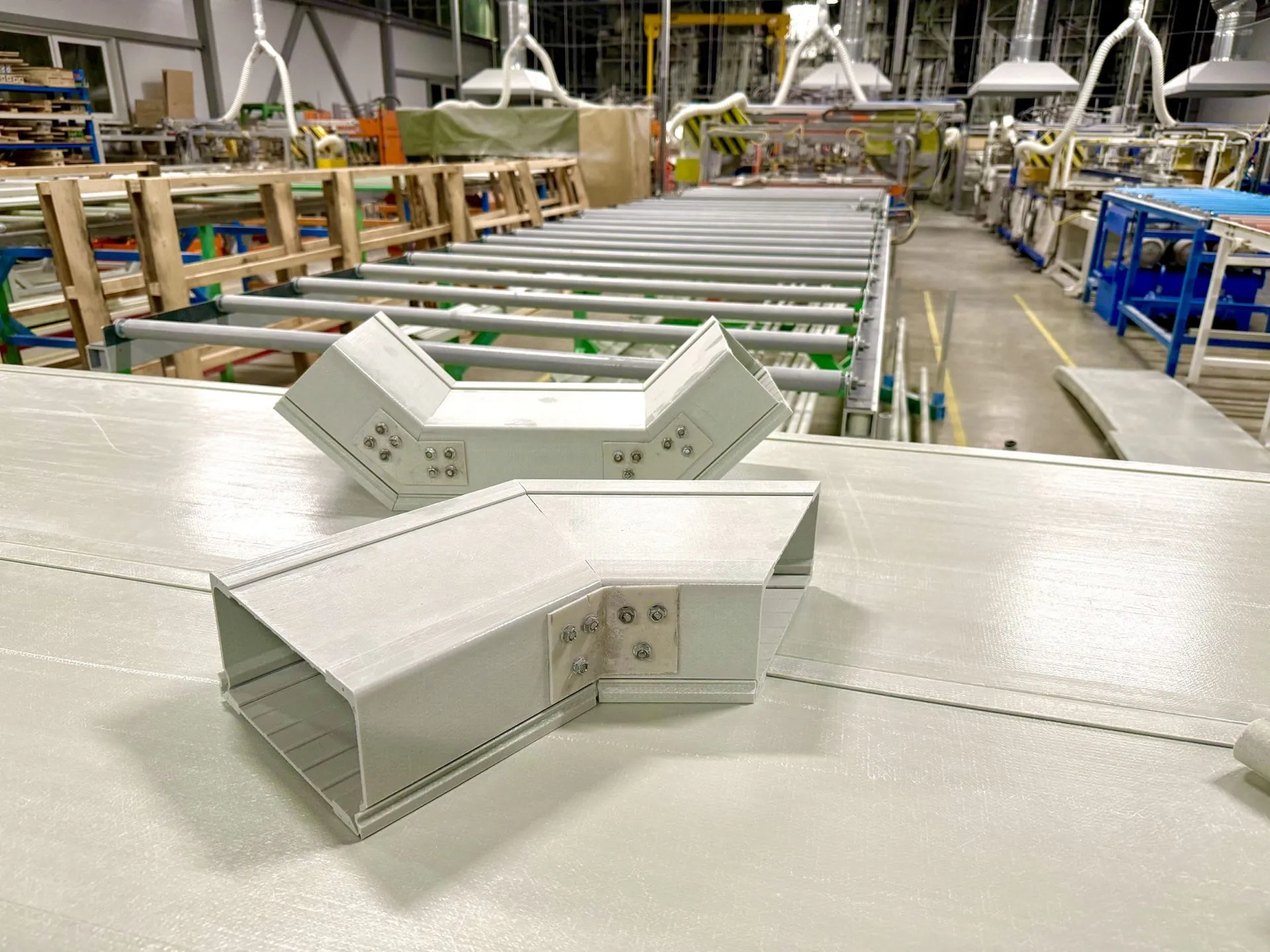

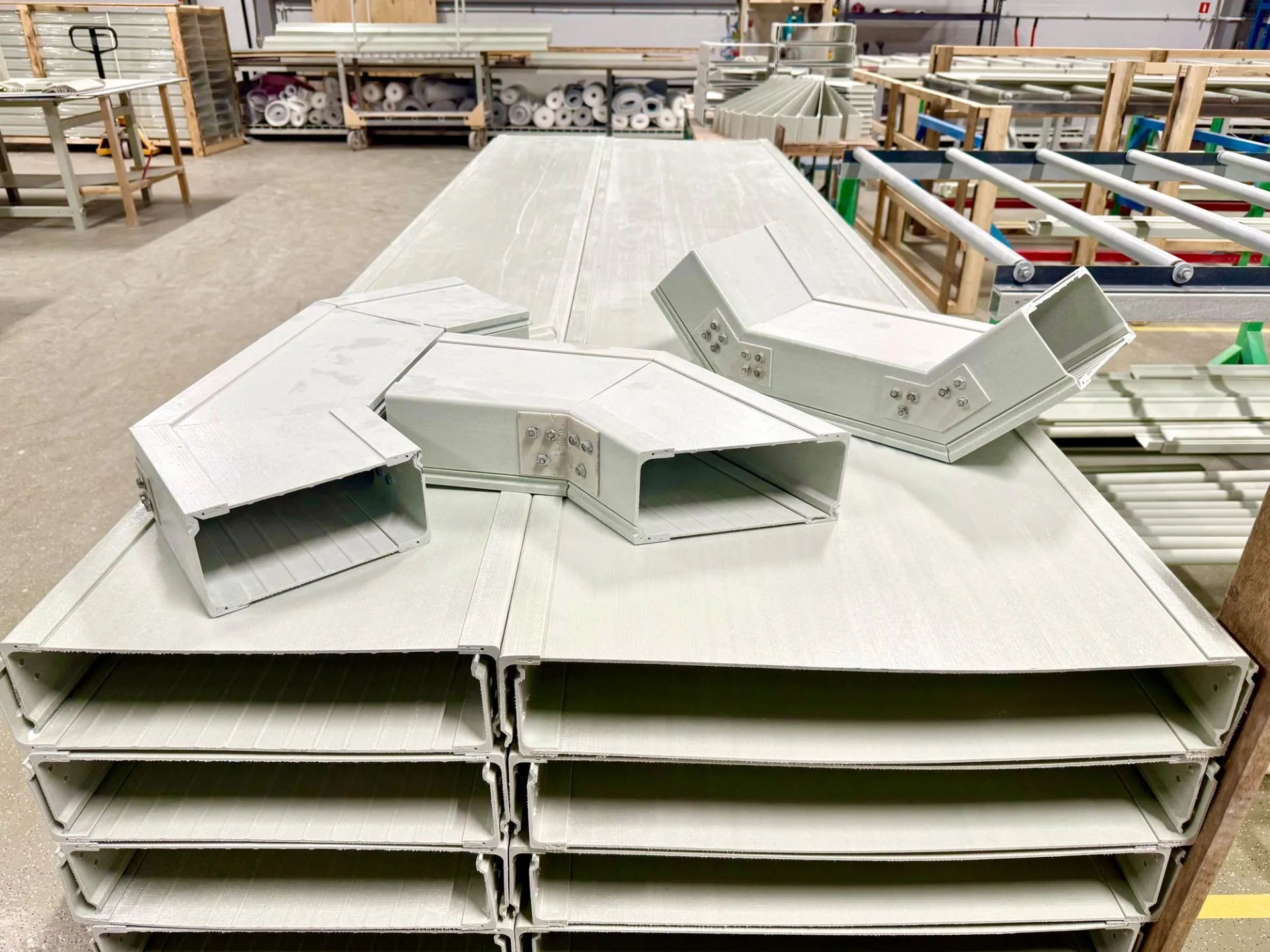

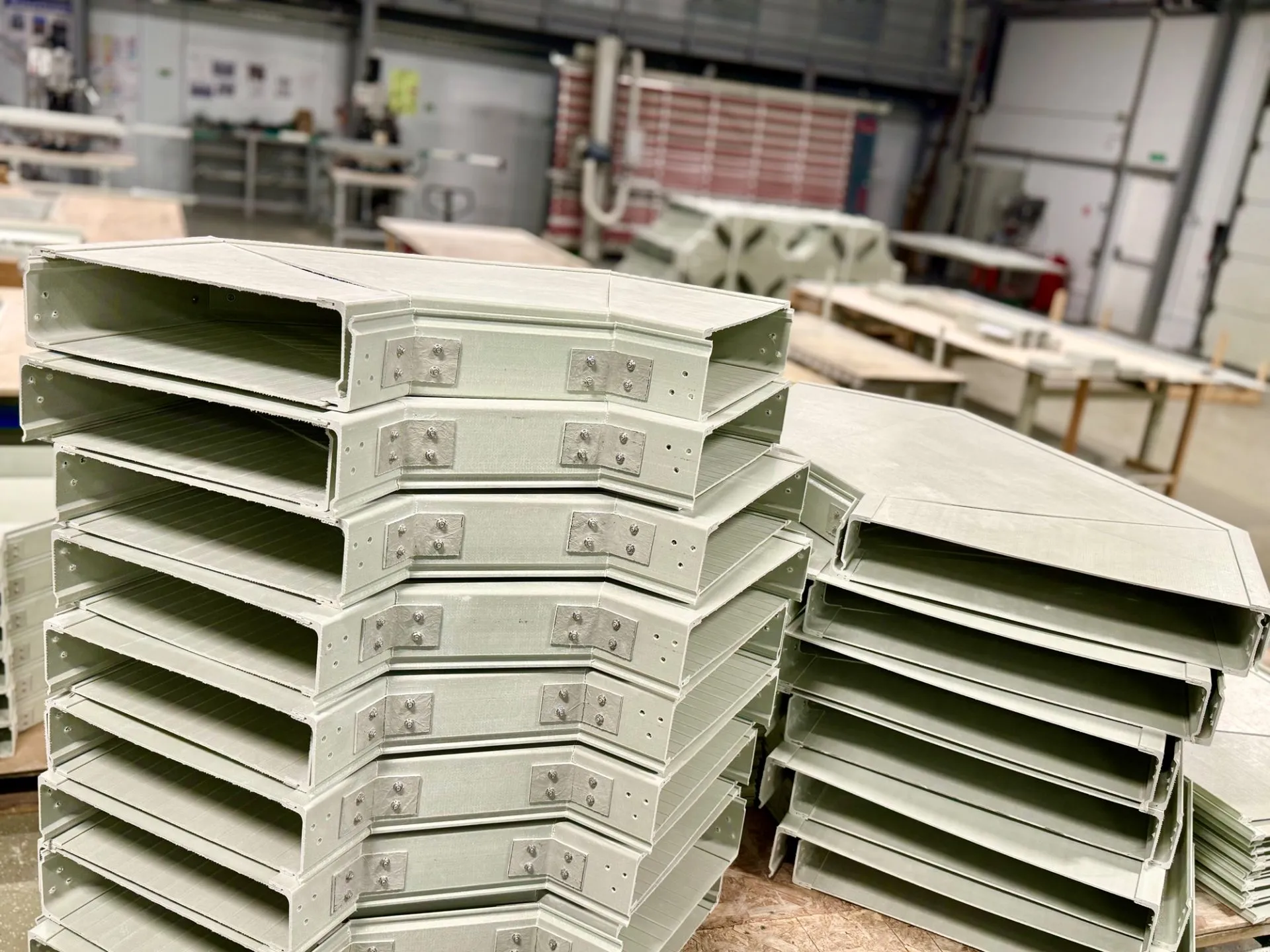

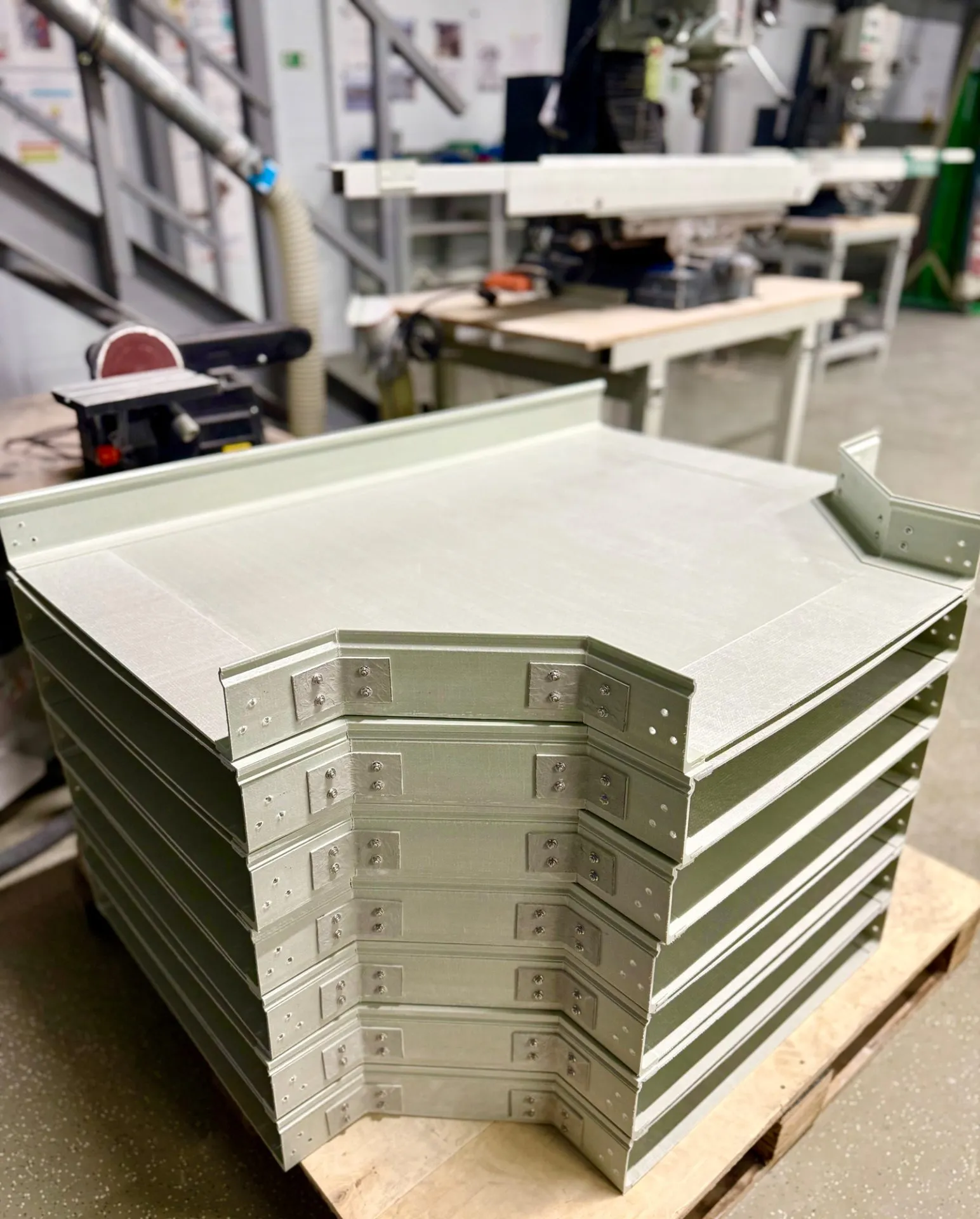

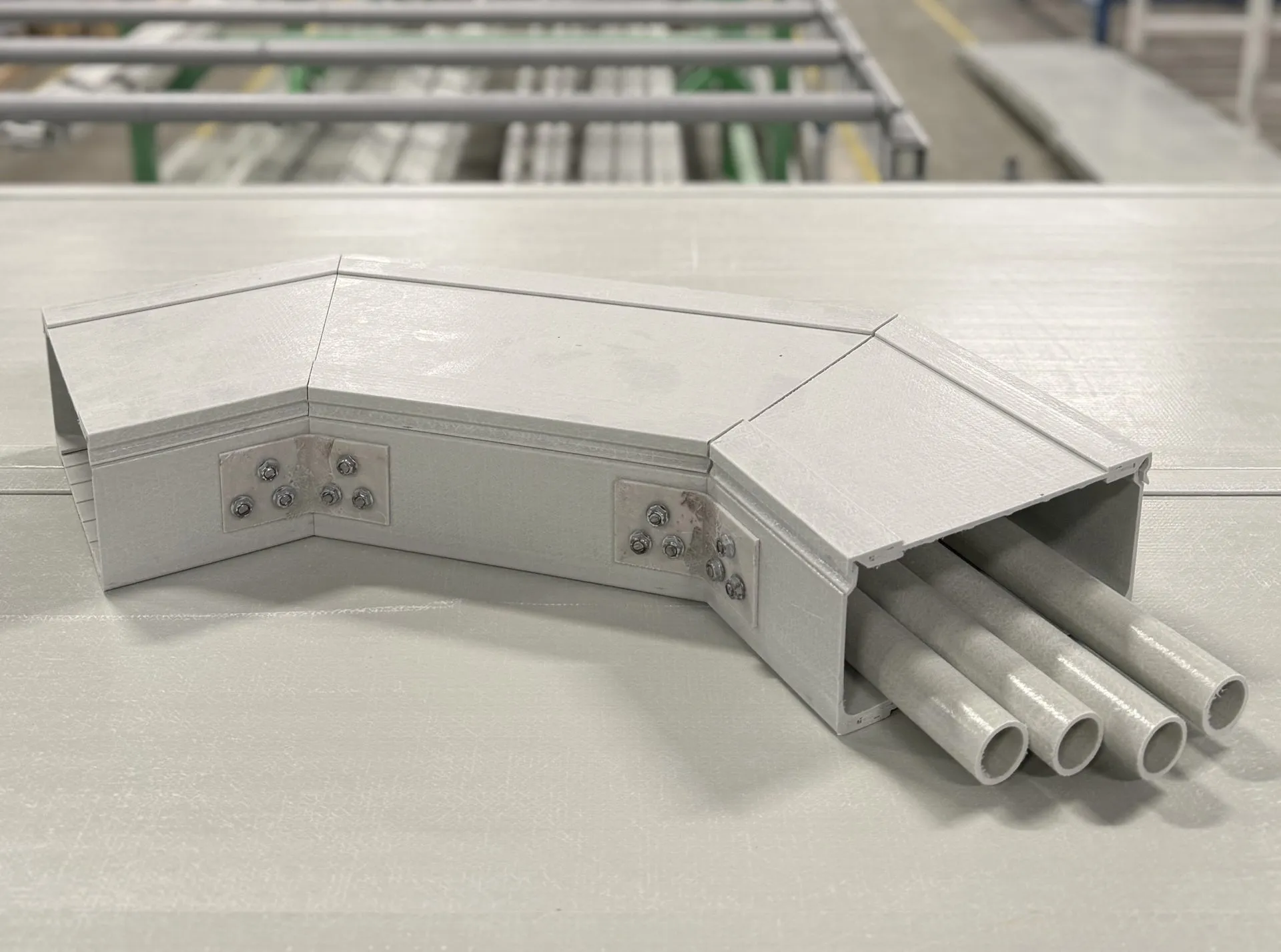

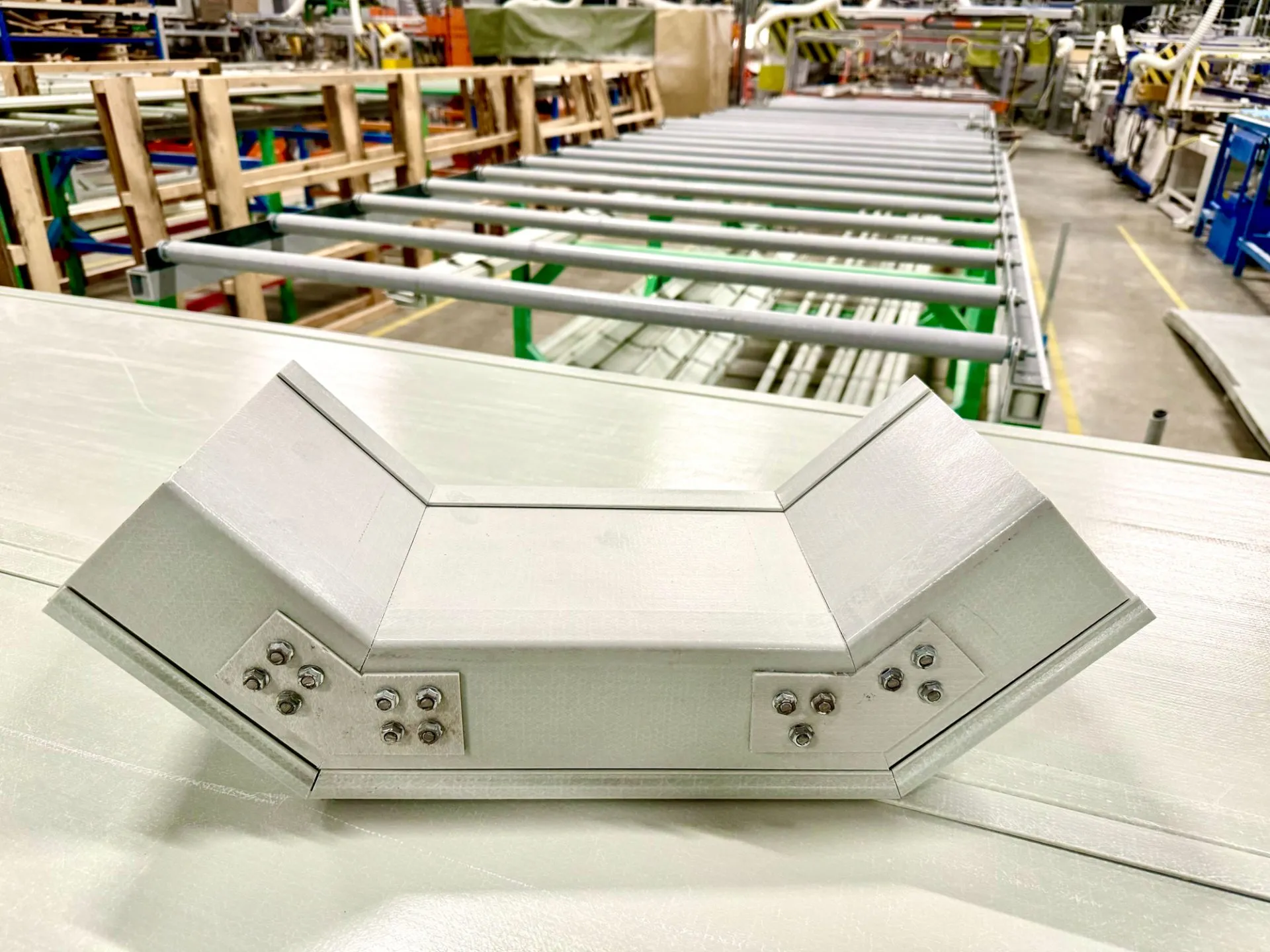

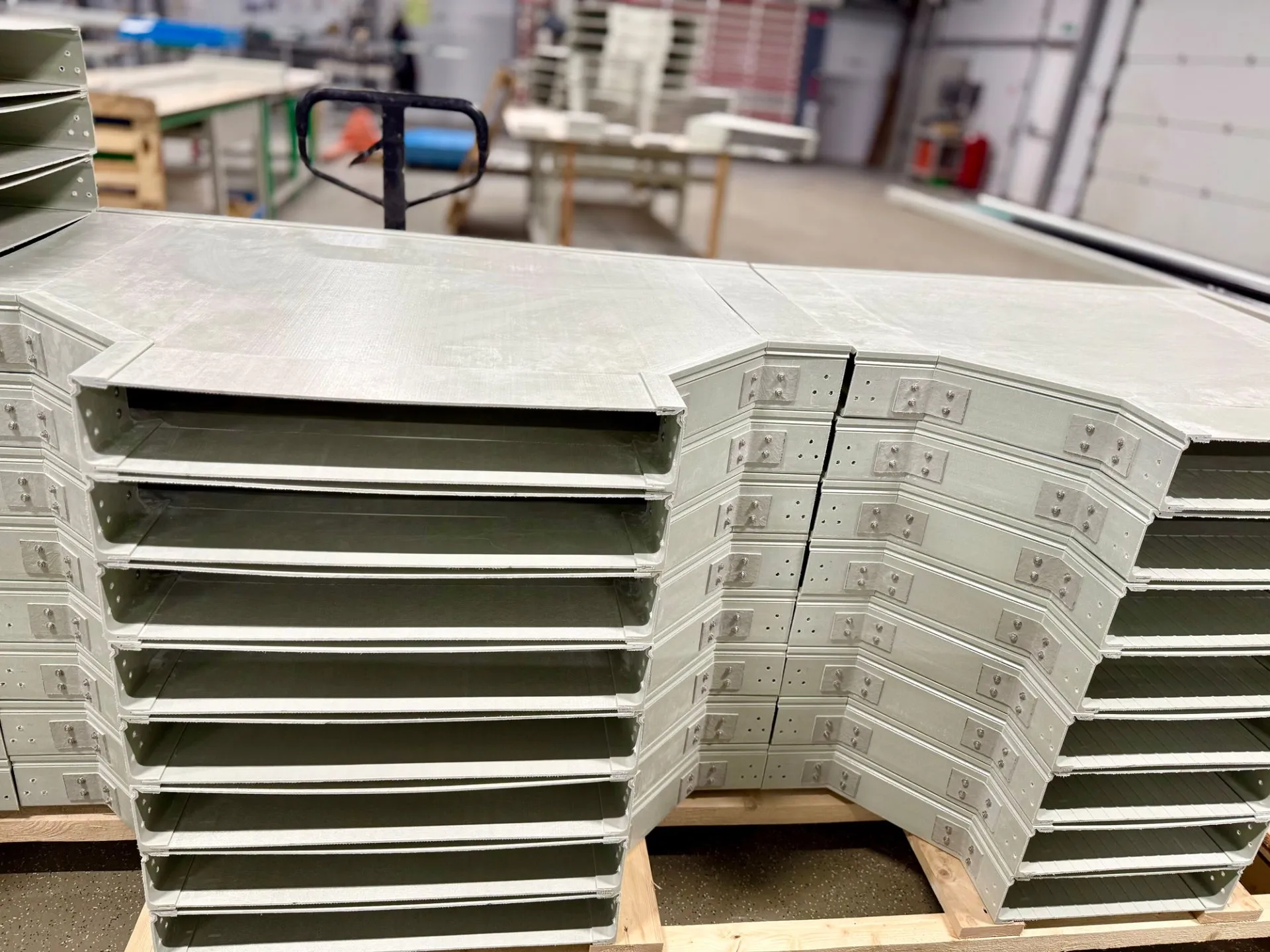

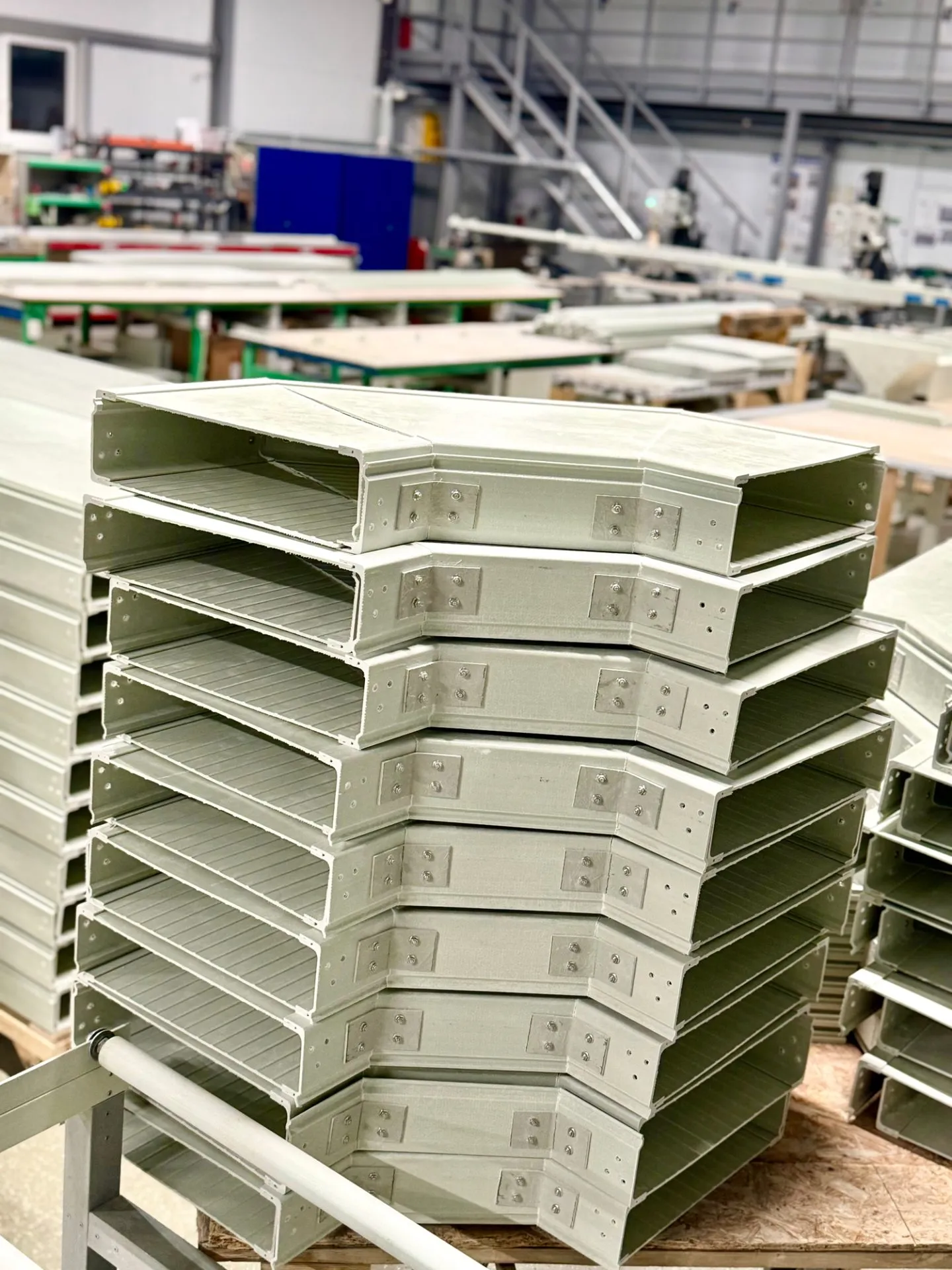

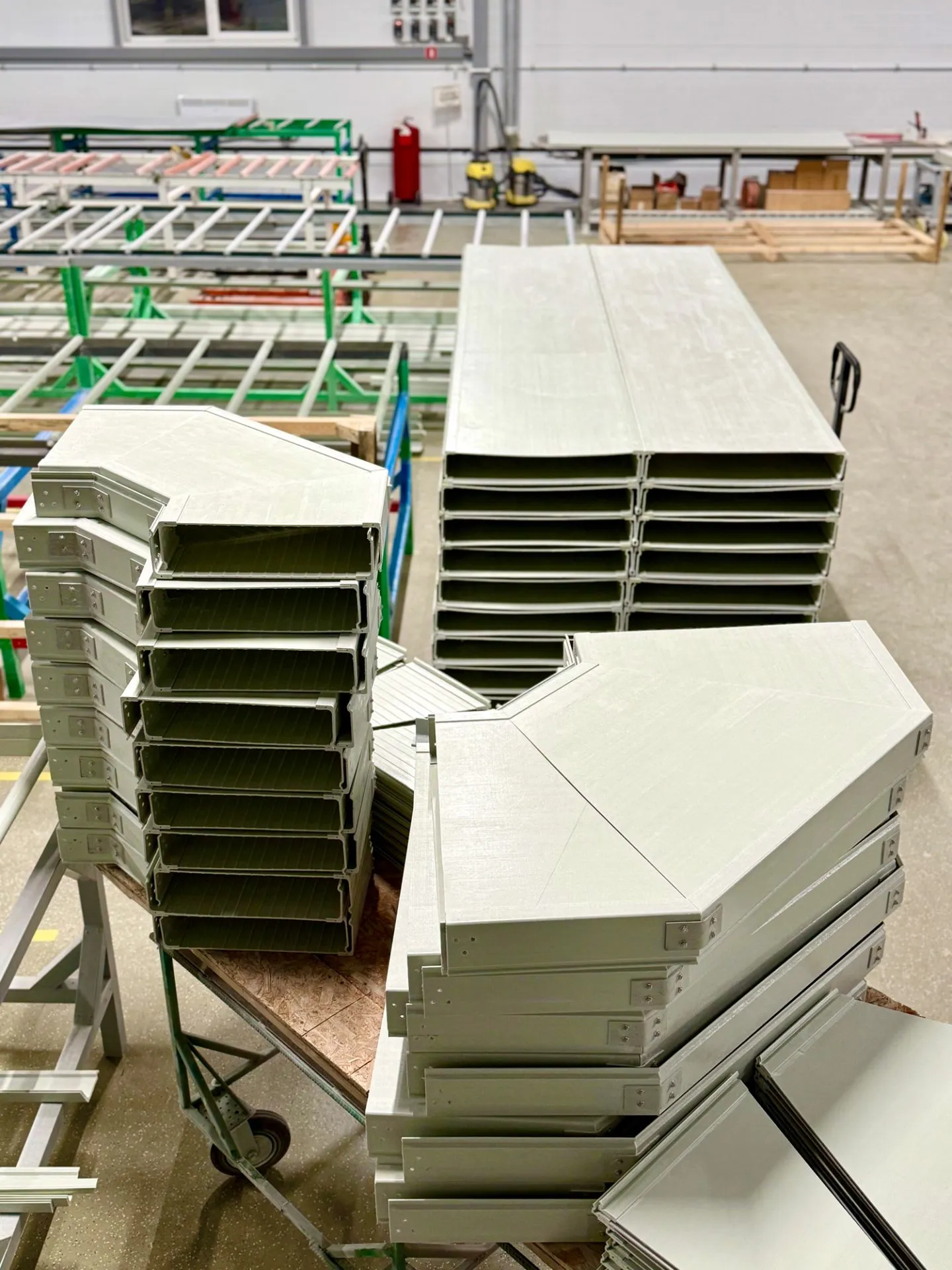

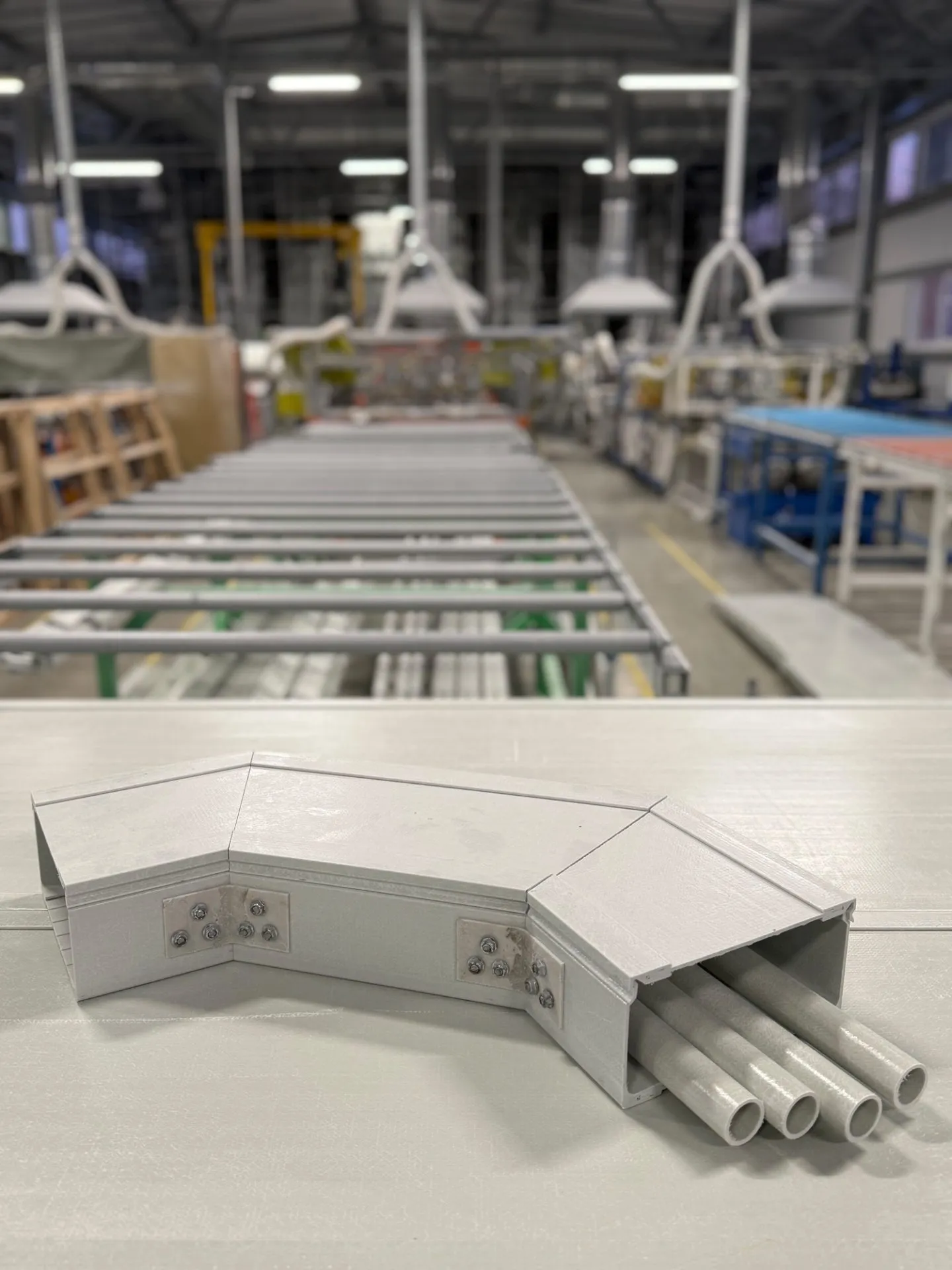

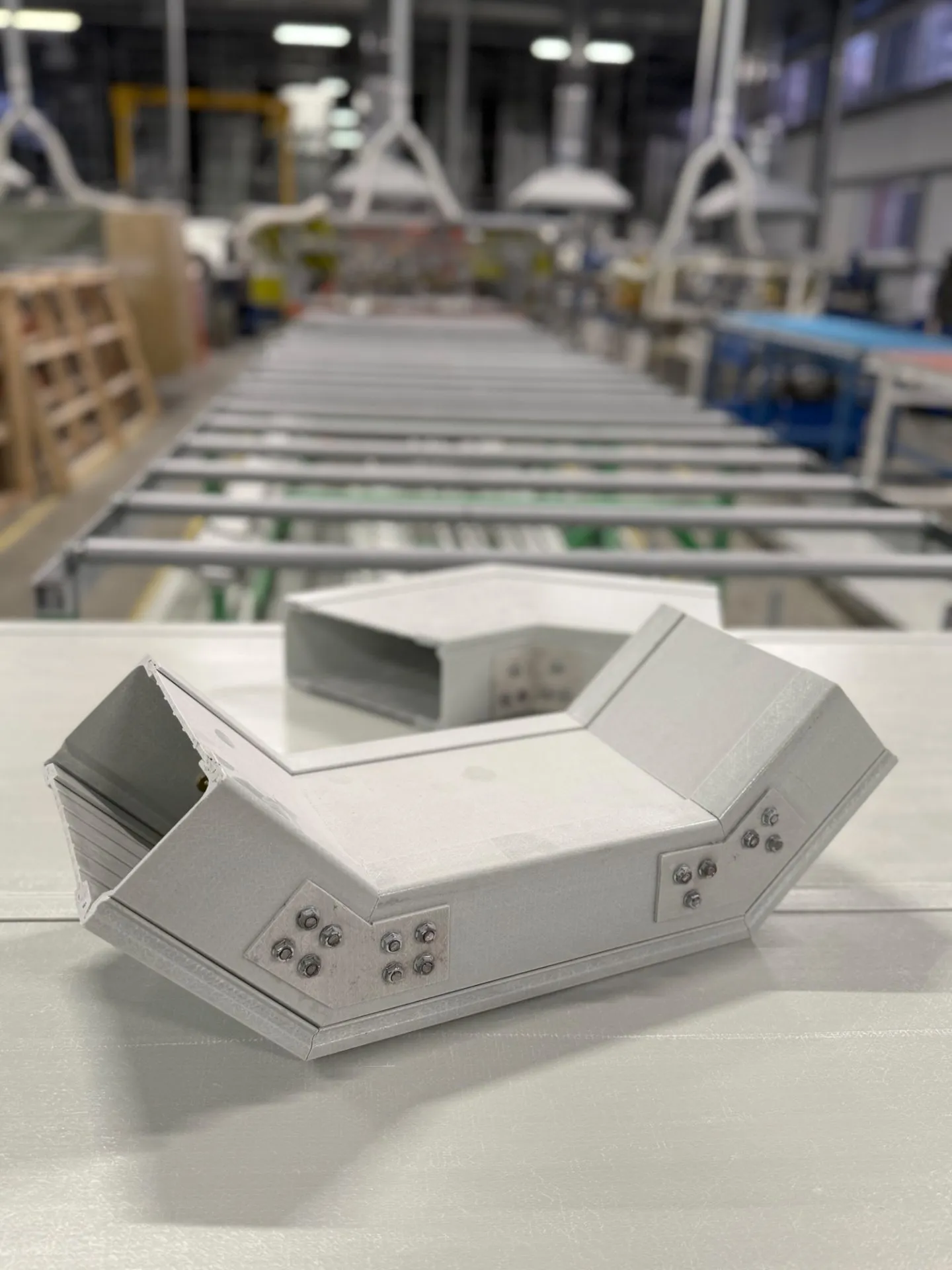

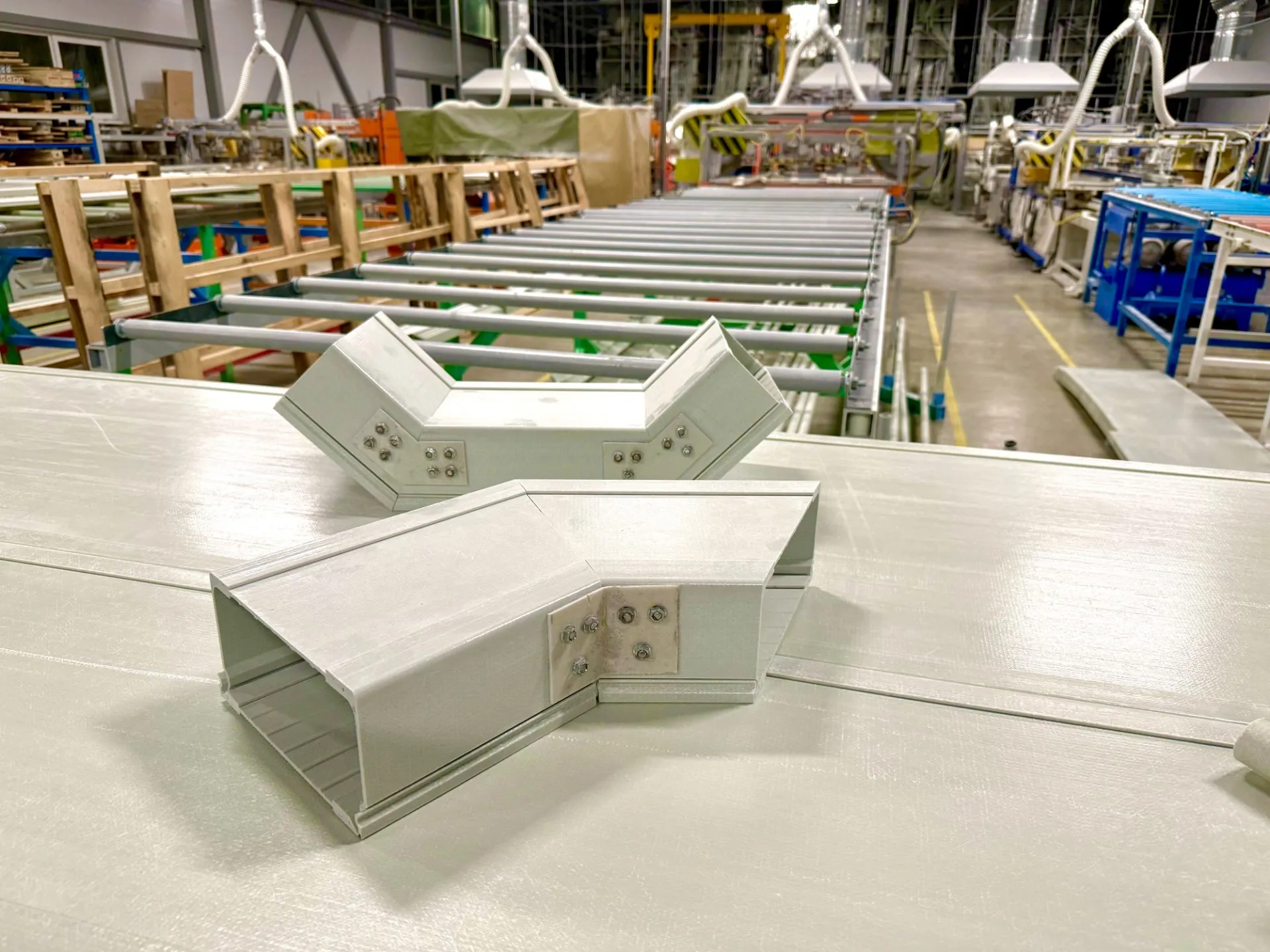

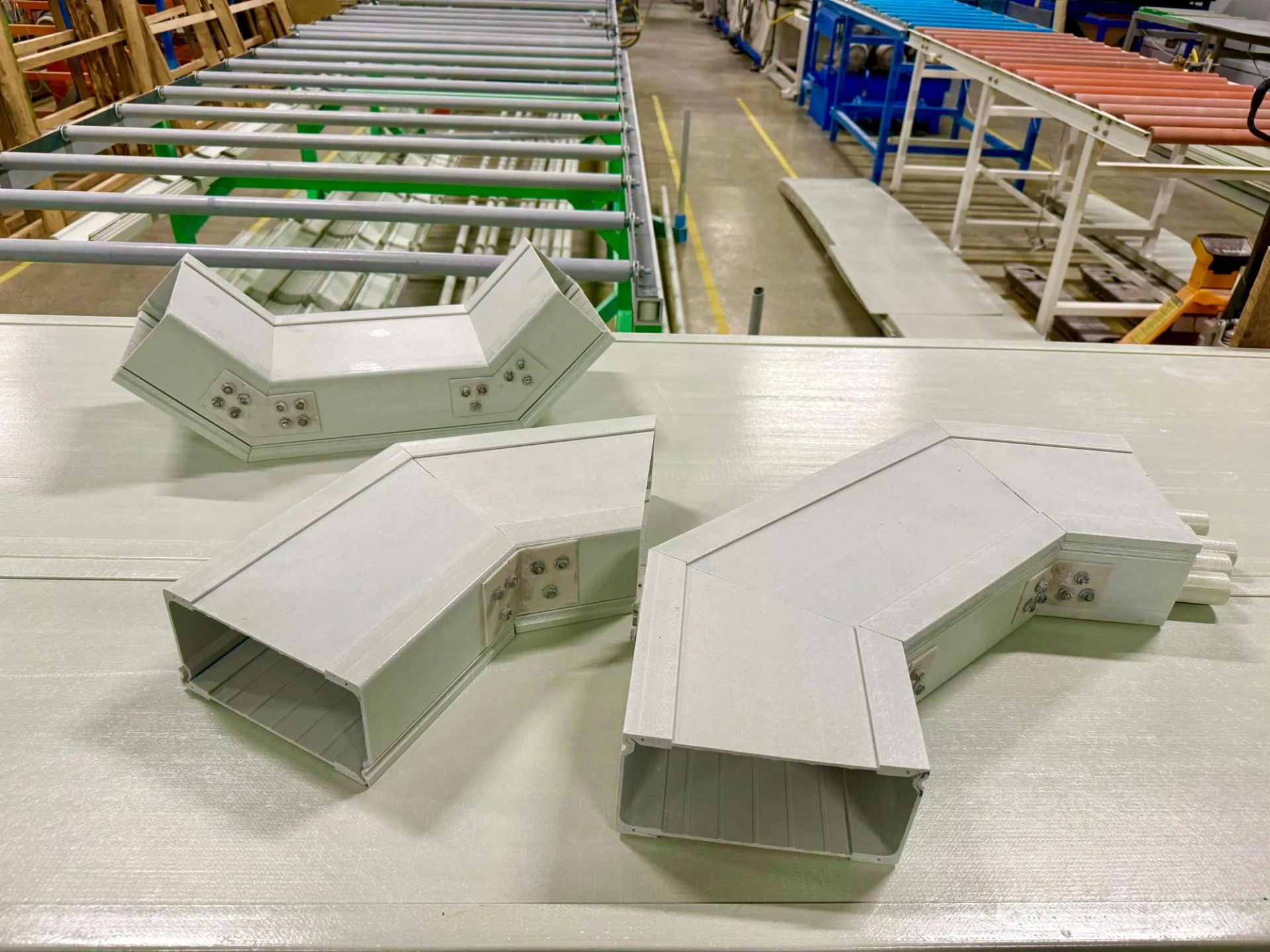

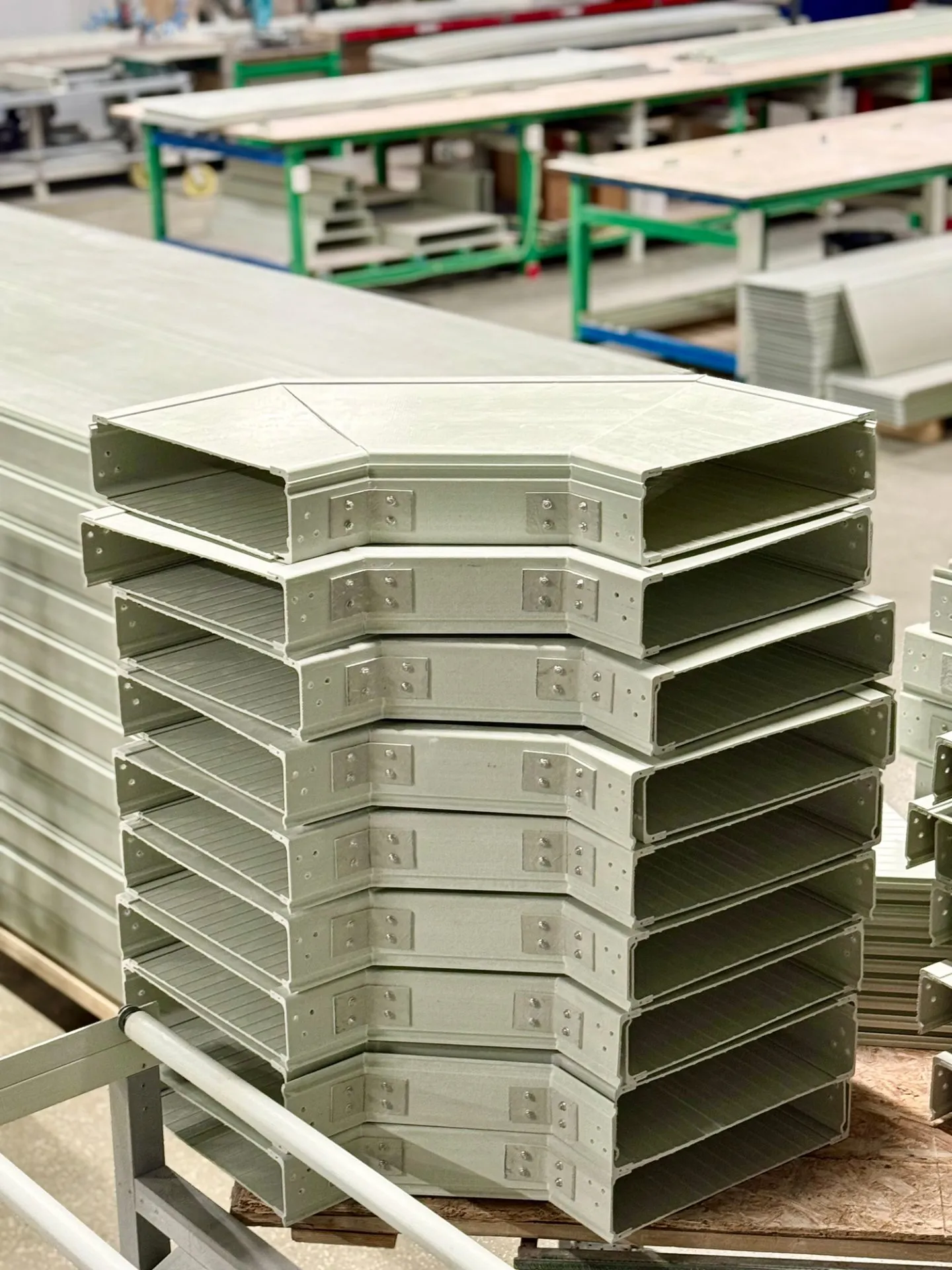

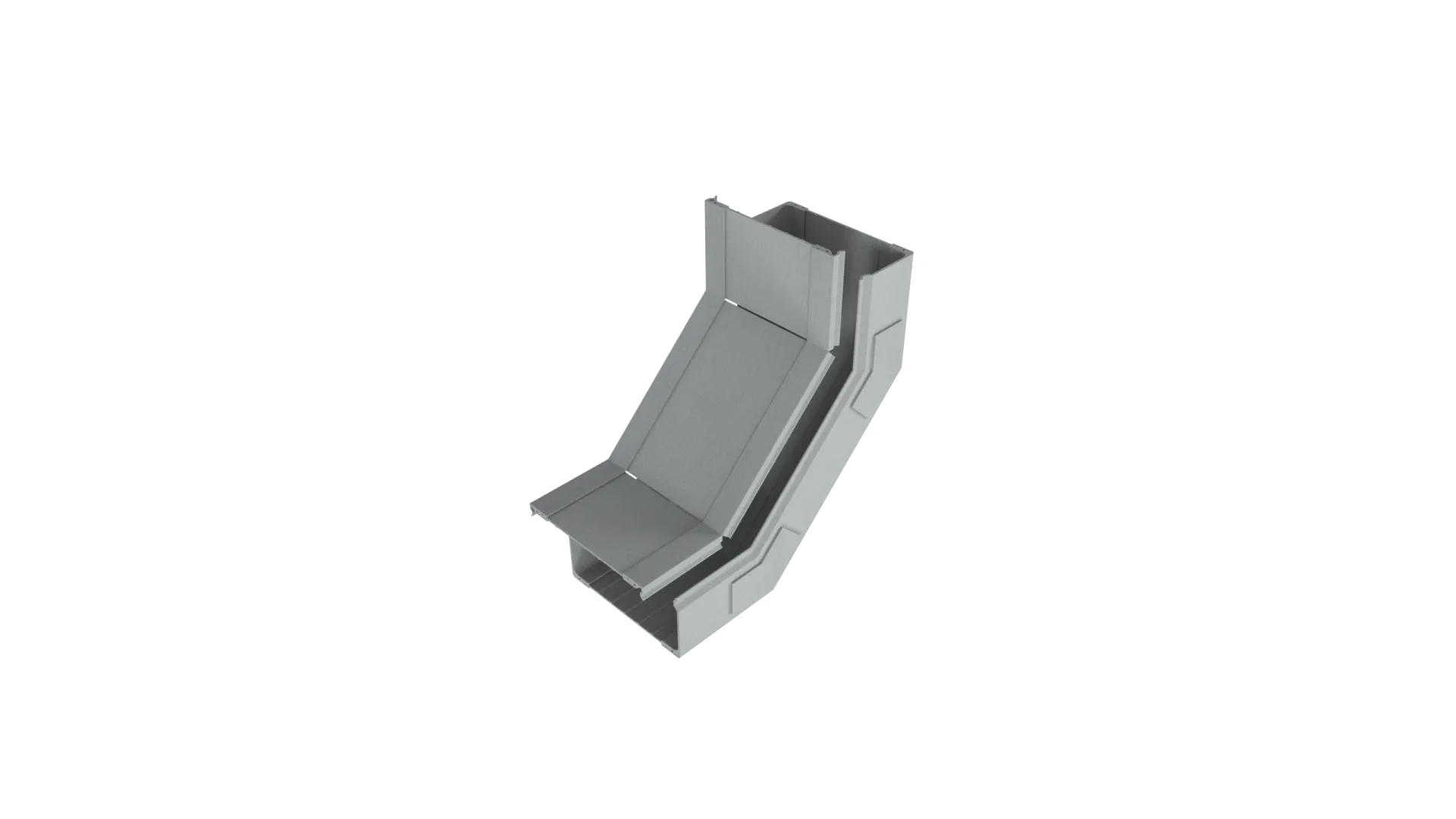

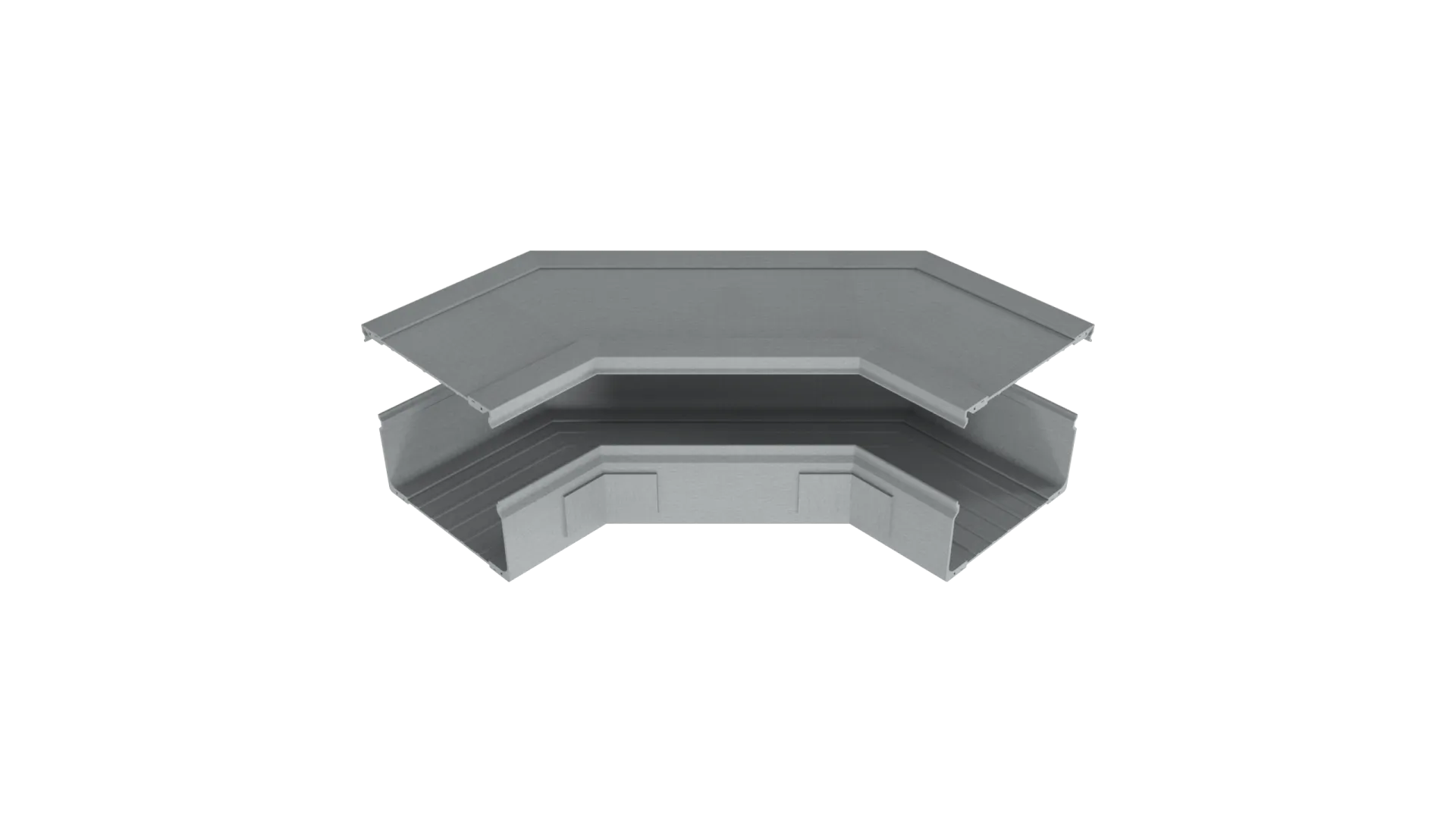

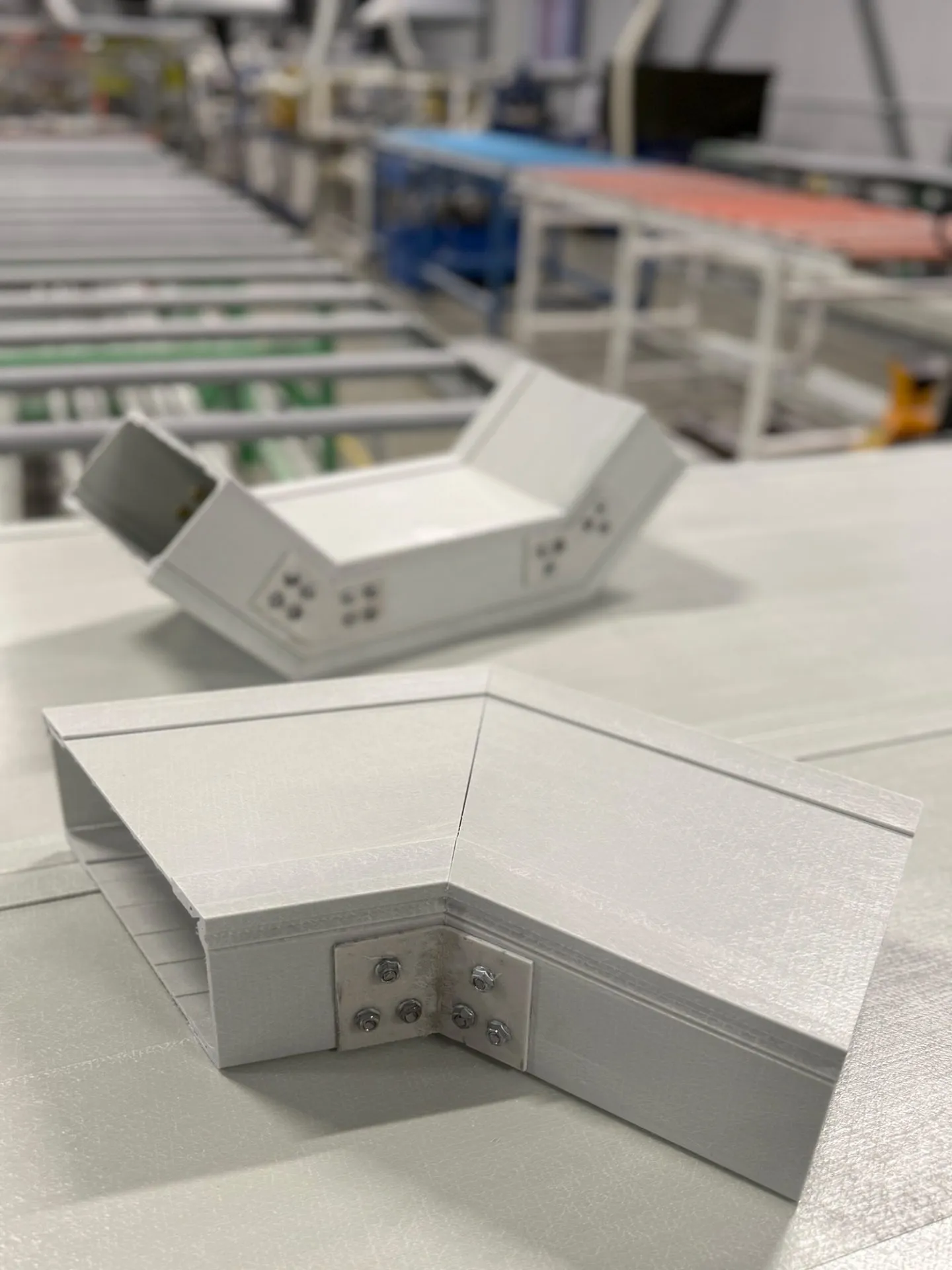

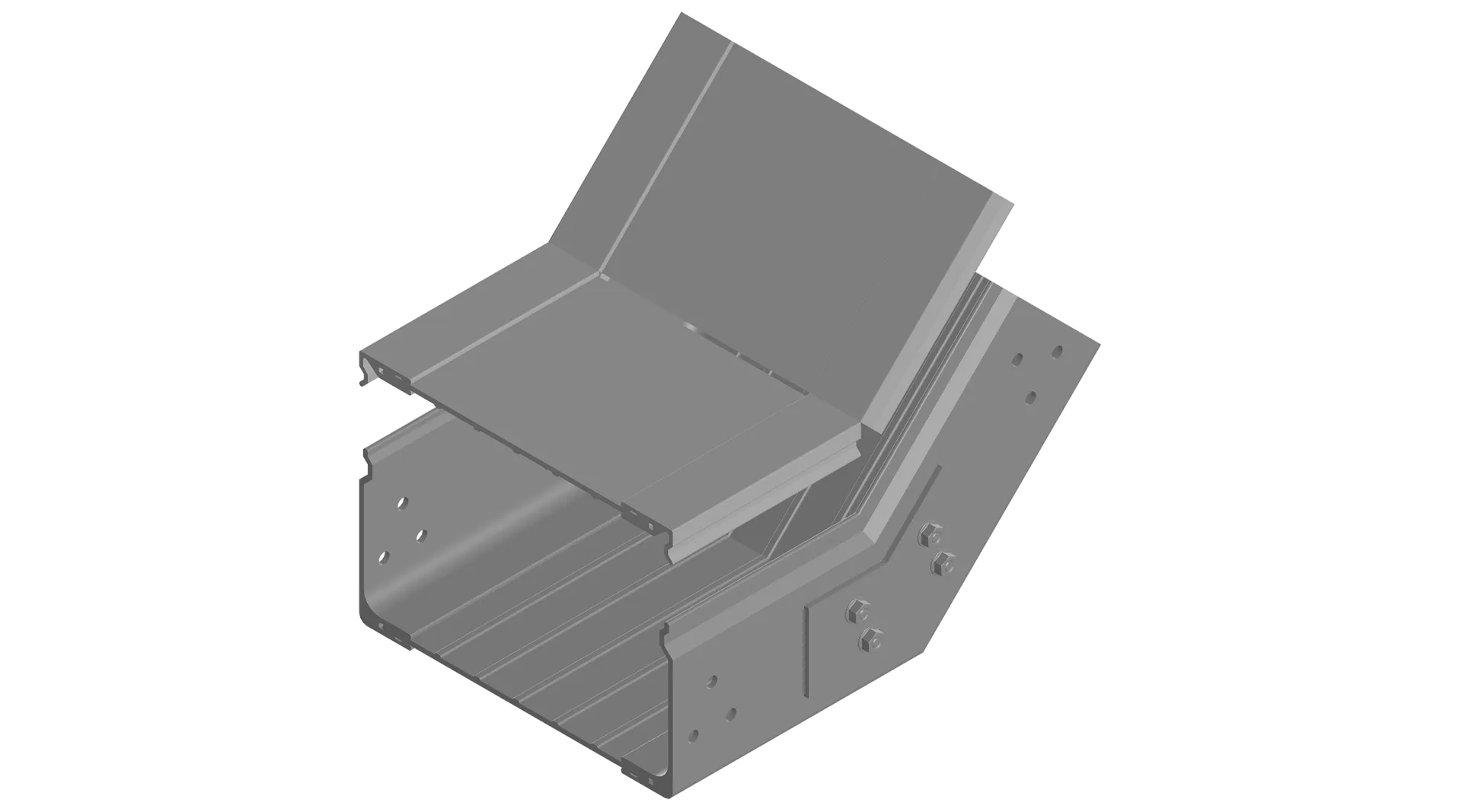

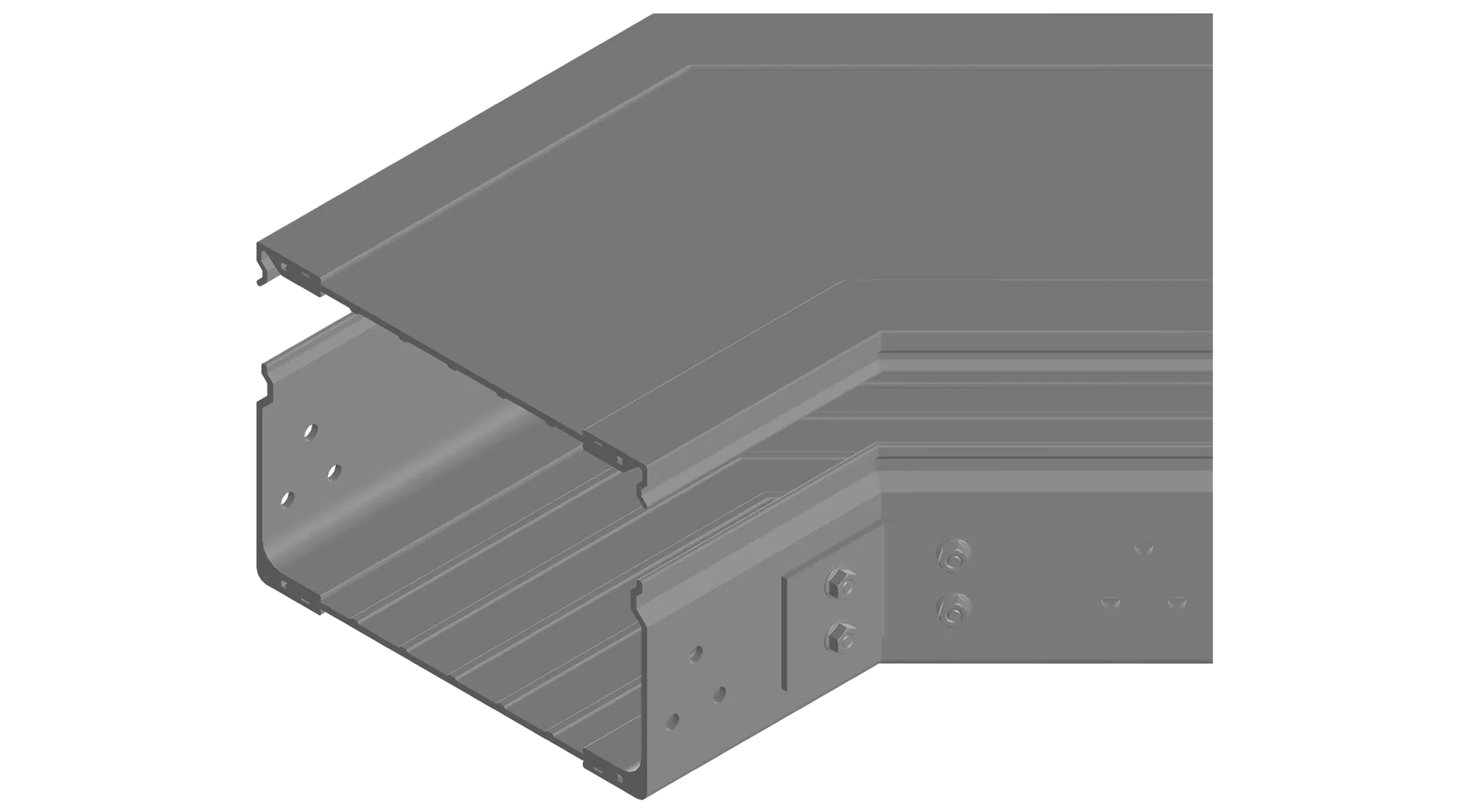

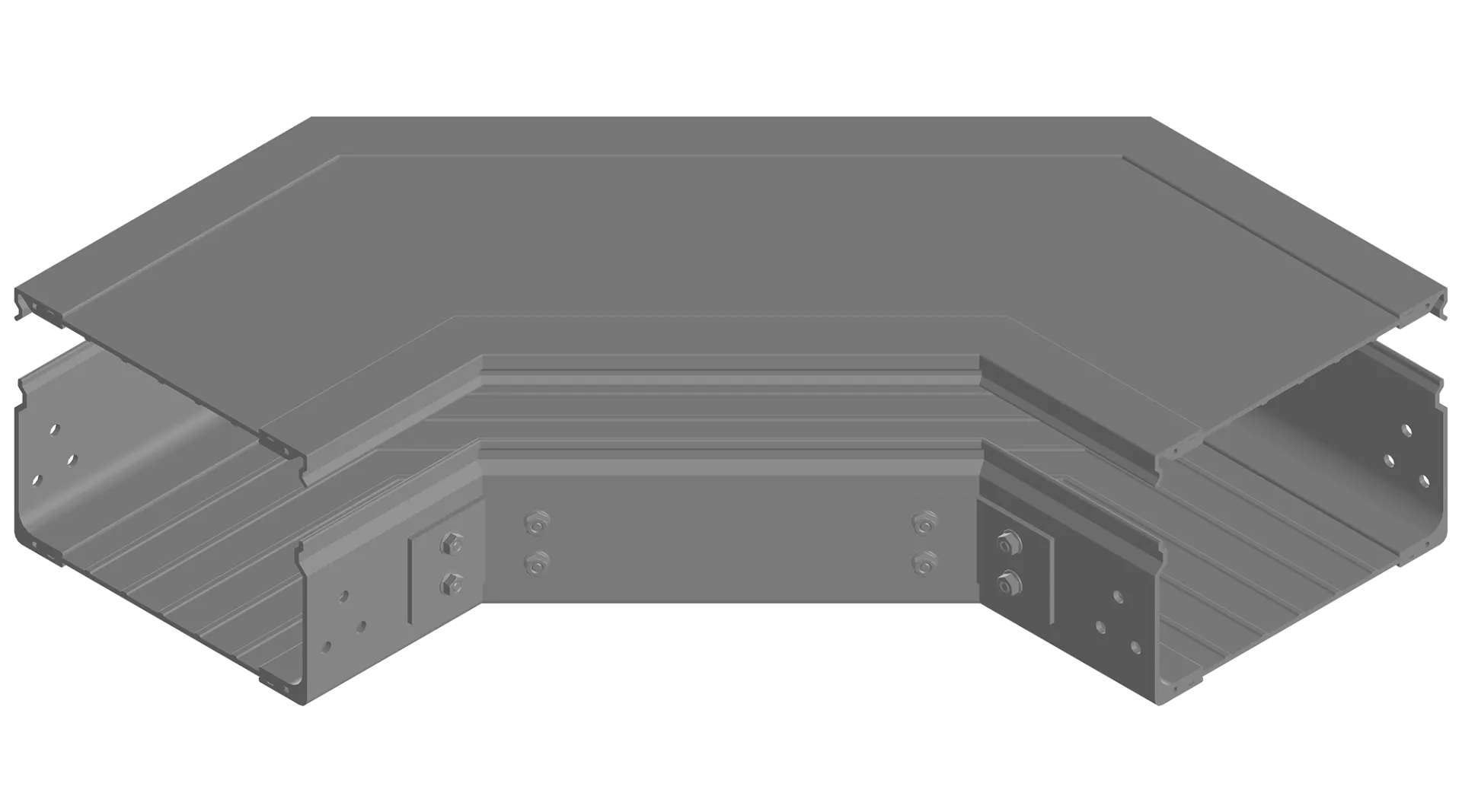

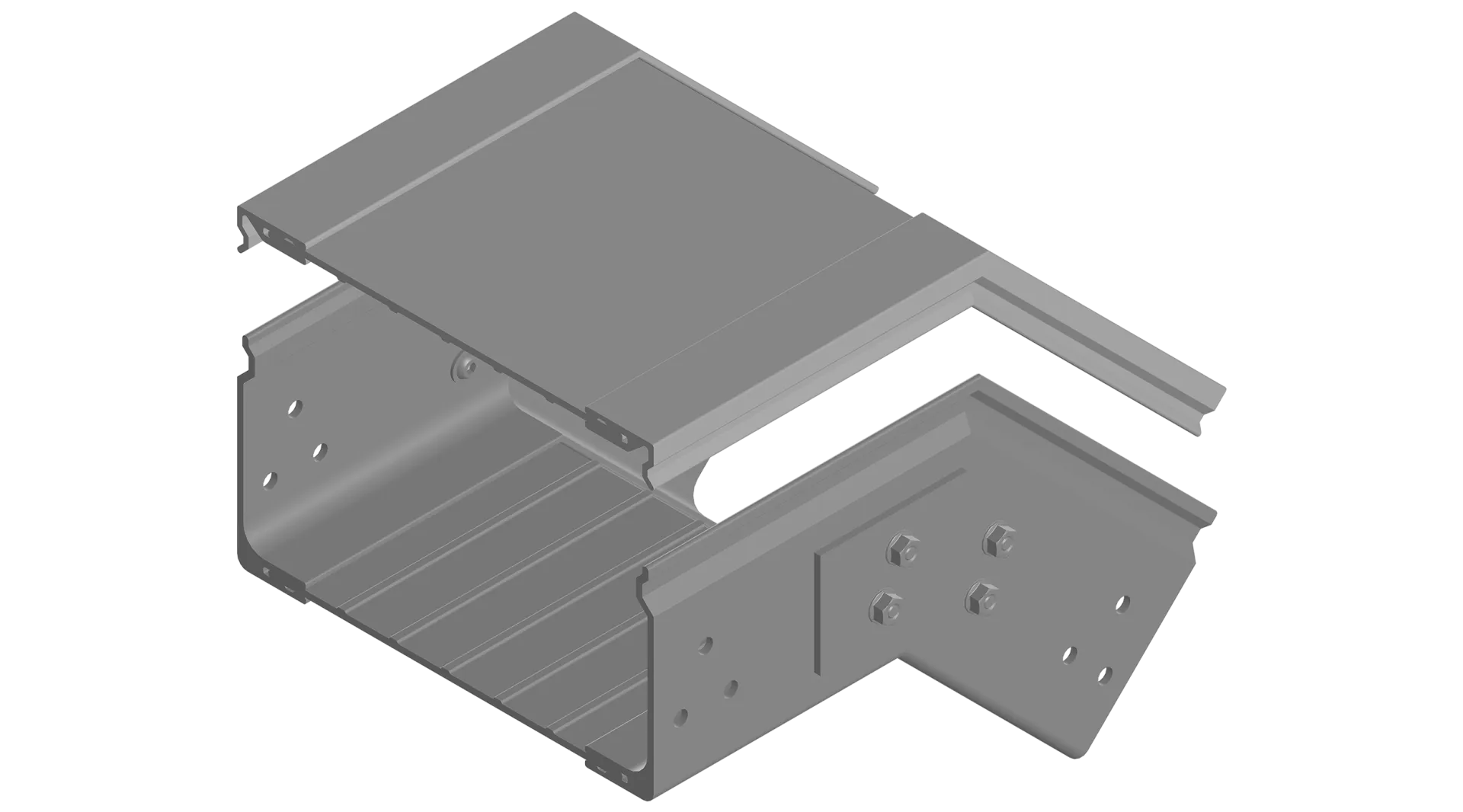

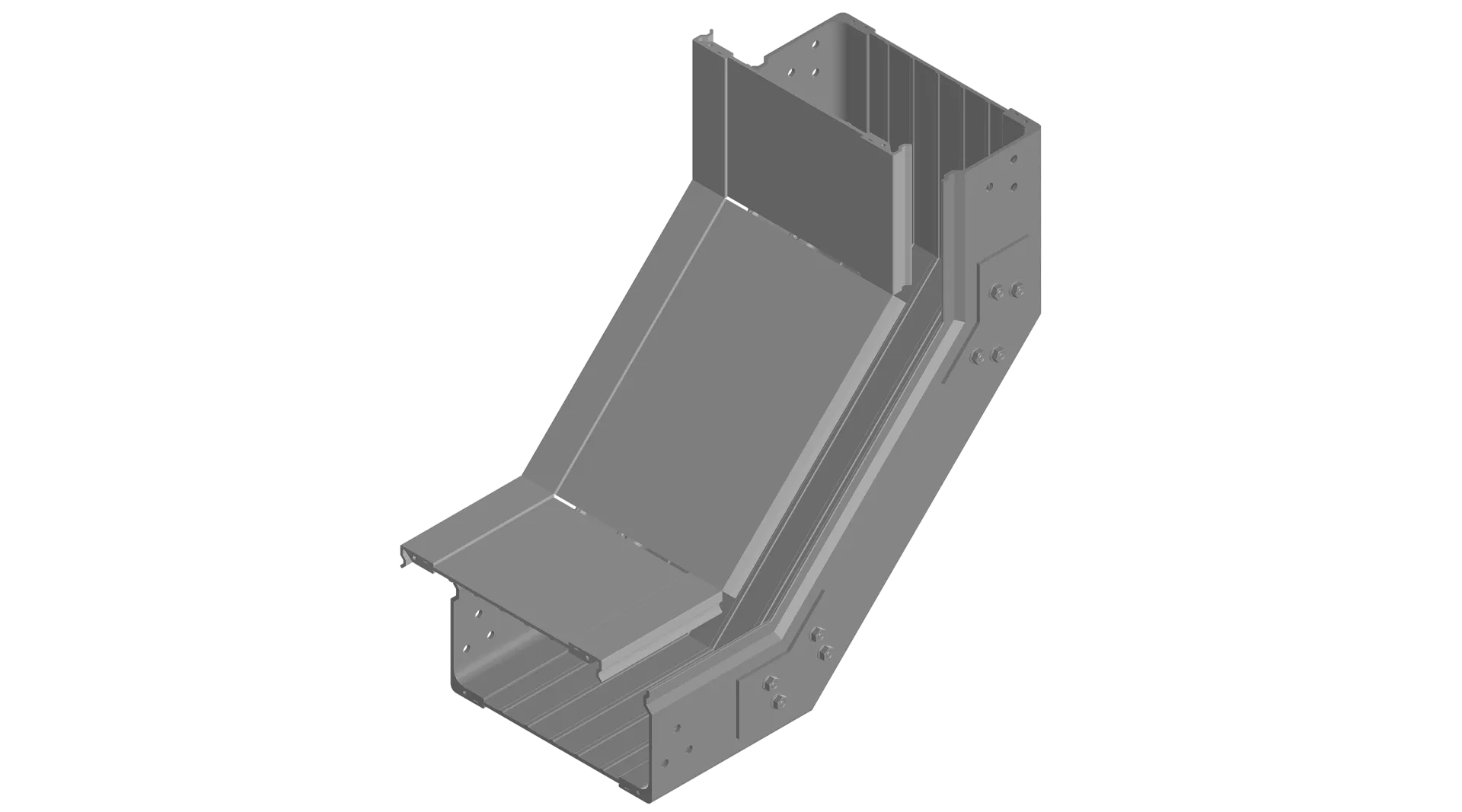

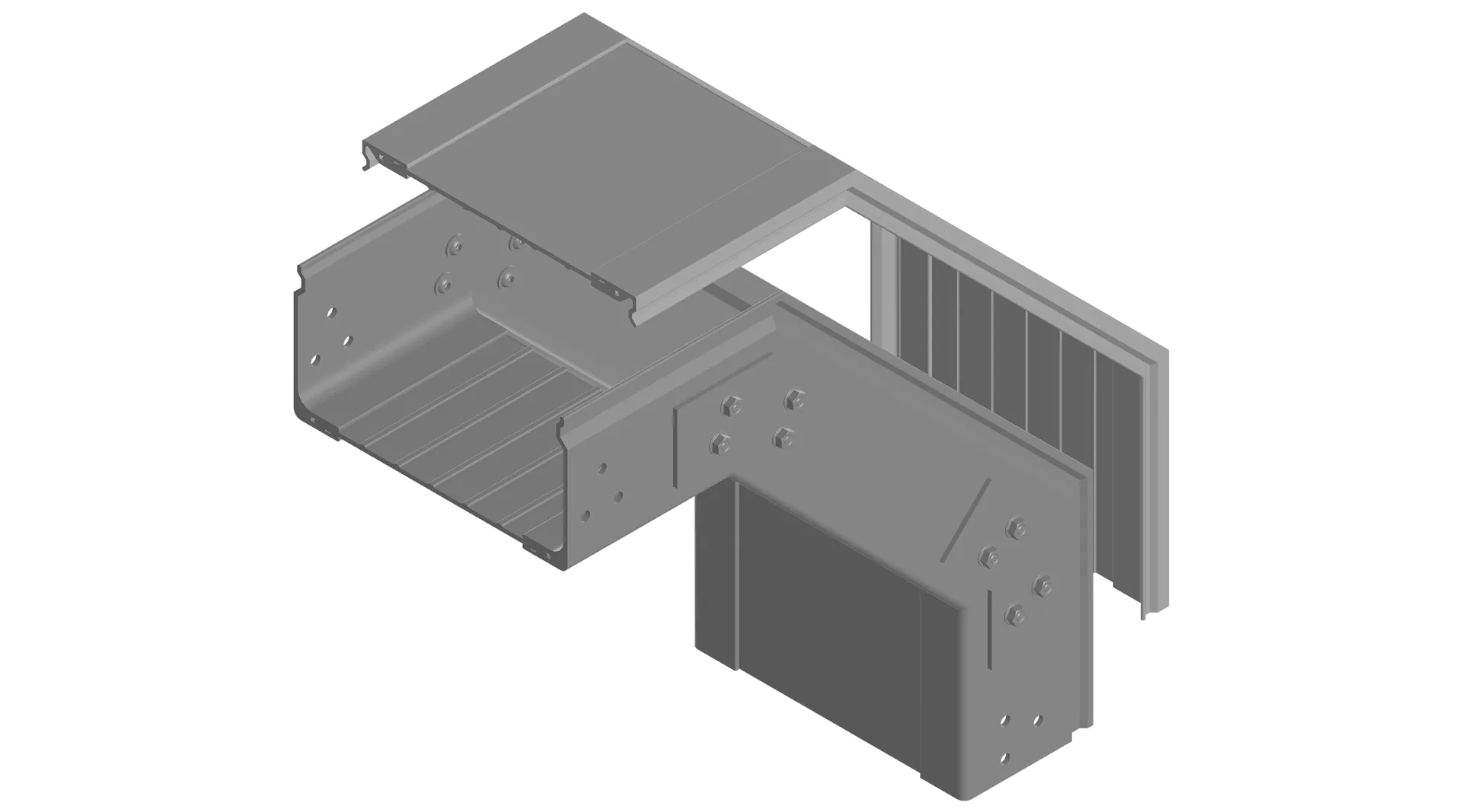

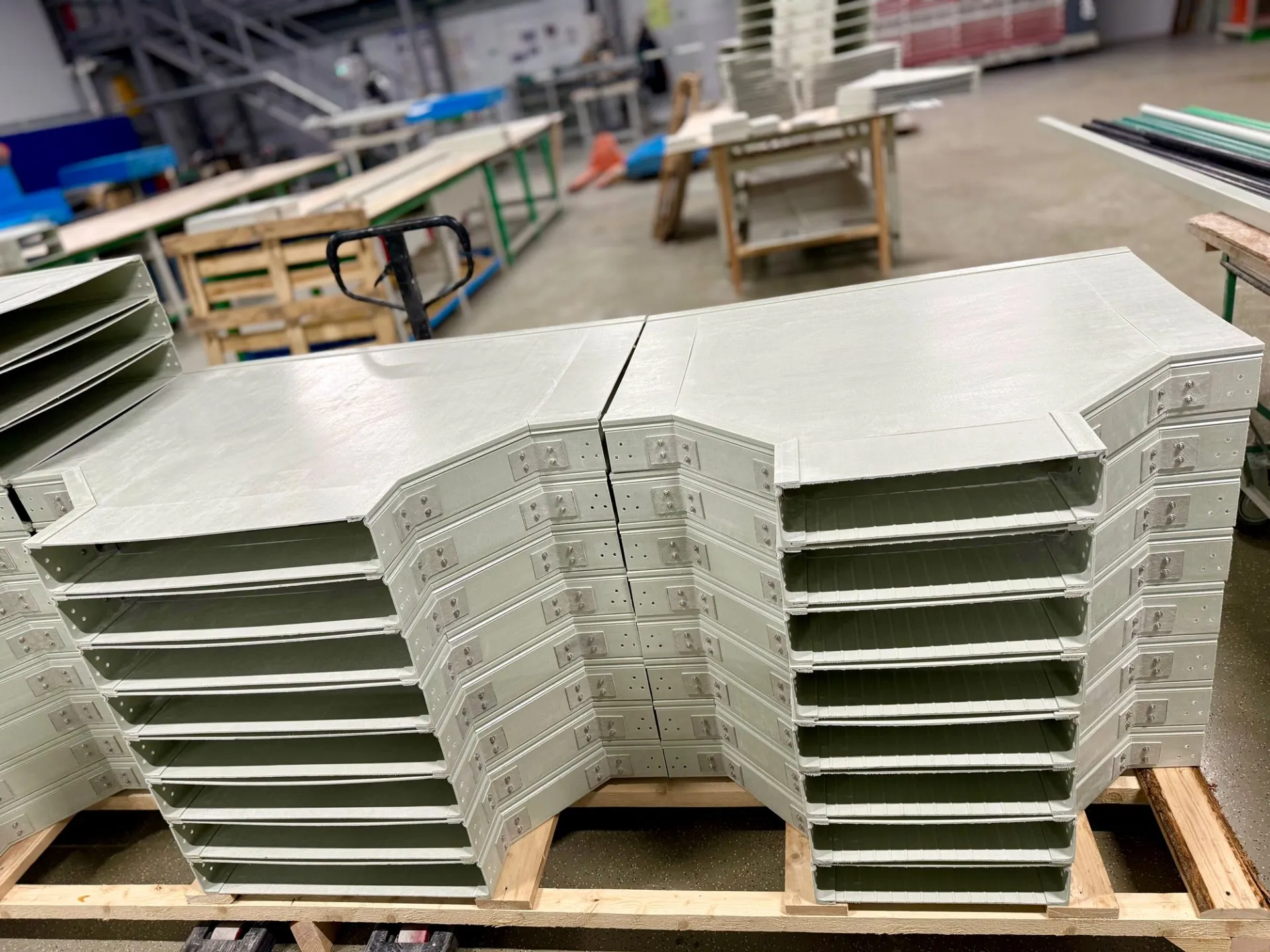

Углы и отводы 45°/90° (внутренние/наружные)

Углы формируют поворот трассы с сохранением полезного сечения. Внутренний/наружный тип выбирают по конфигурации поворота и прокладке спусков/подъёмов. Отводы применяют, когда требуется плавный разворот на 45°/90° с сохранением требуемых радиусов изгиба  кабельных линий и удобством трассировки. Крепёж к секциям лотков или другим фасонным элементам — через соединительные пластины/зоны заводских отверстий с контролем момента затяжки.

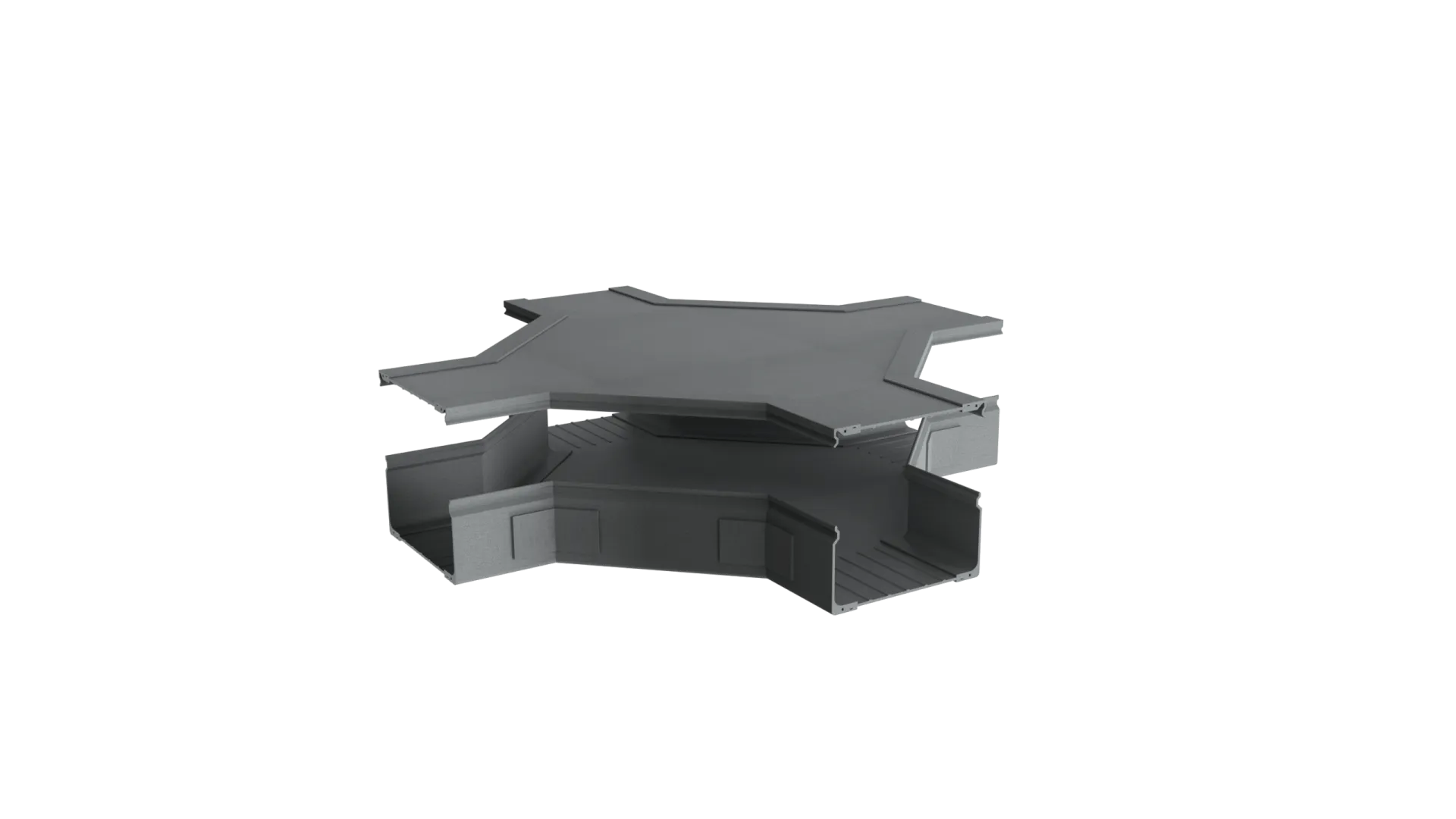

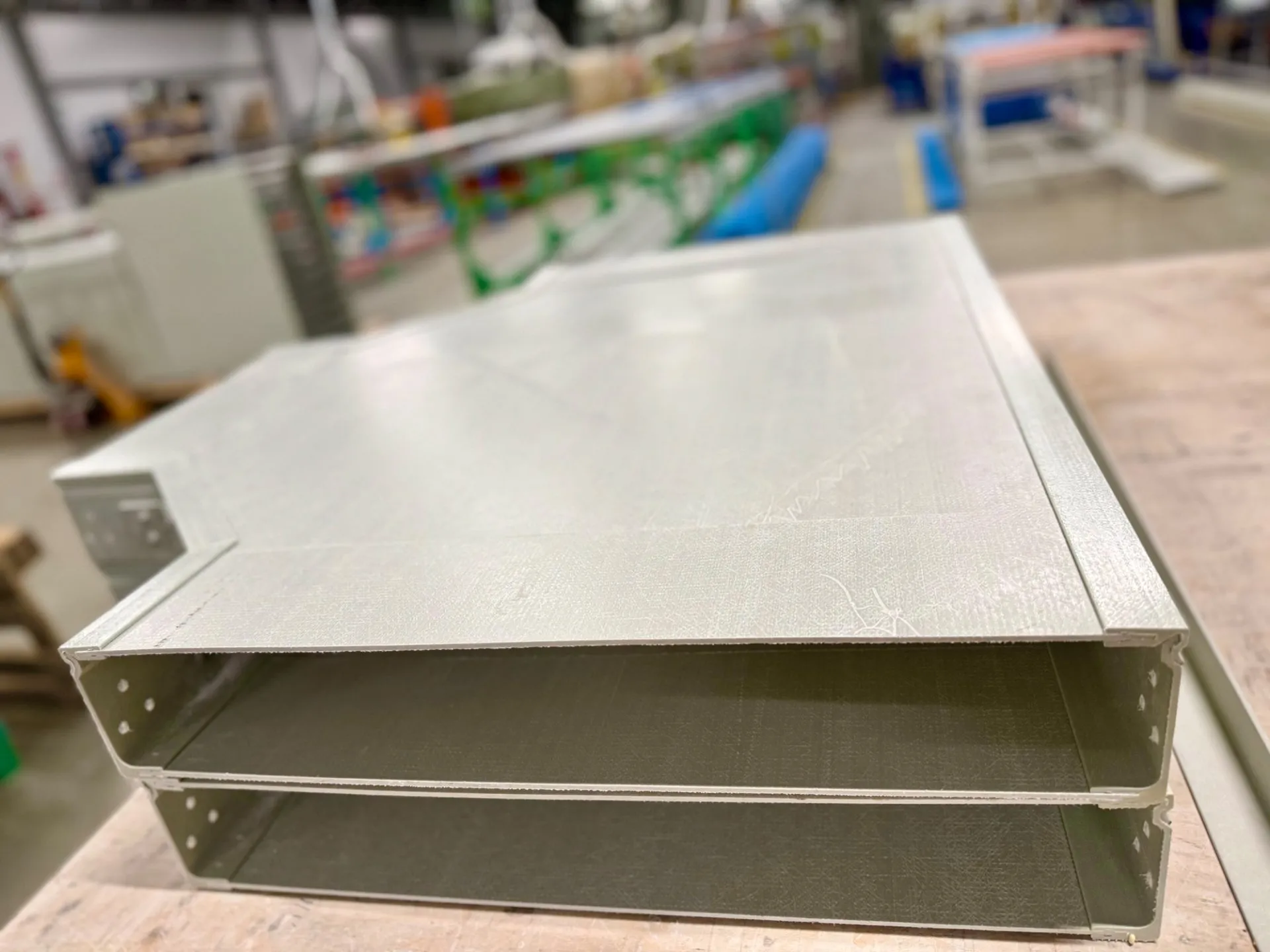

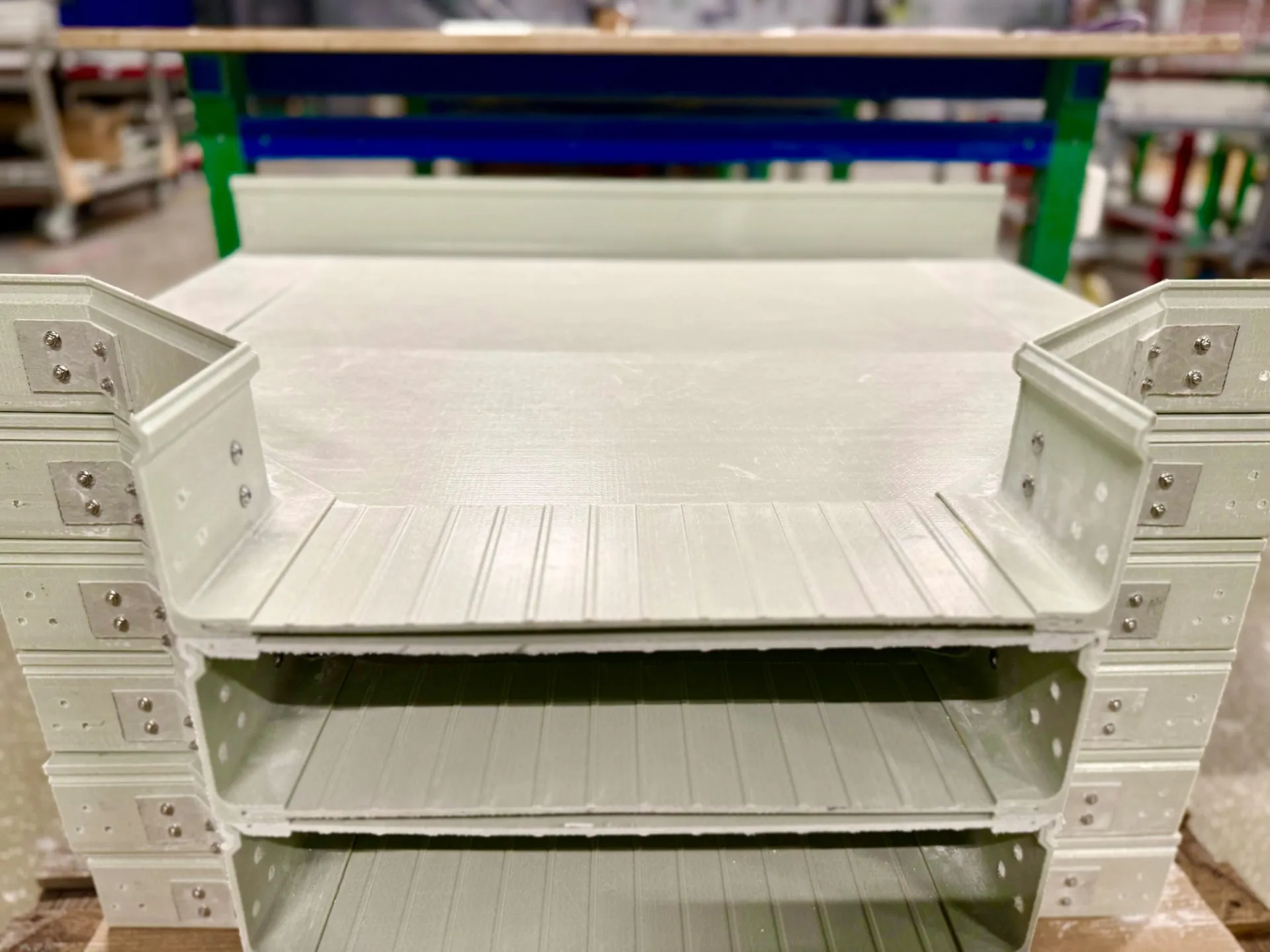

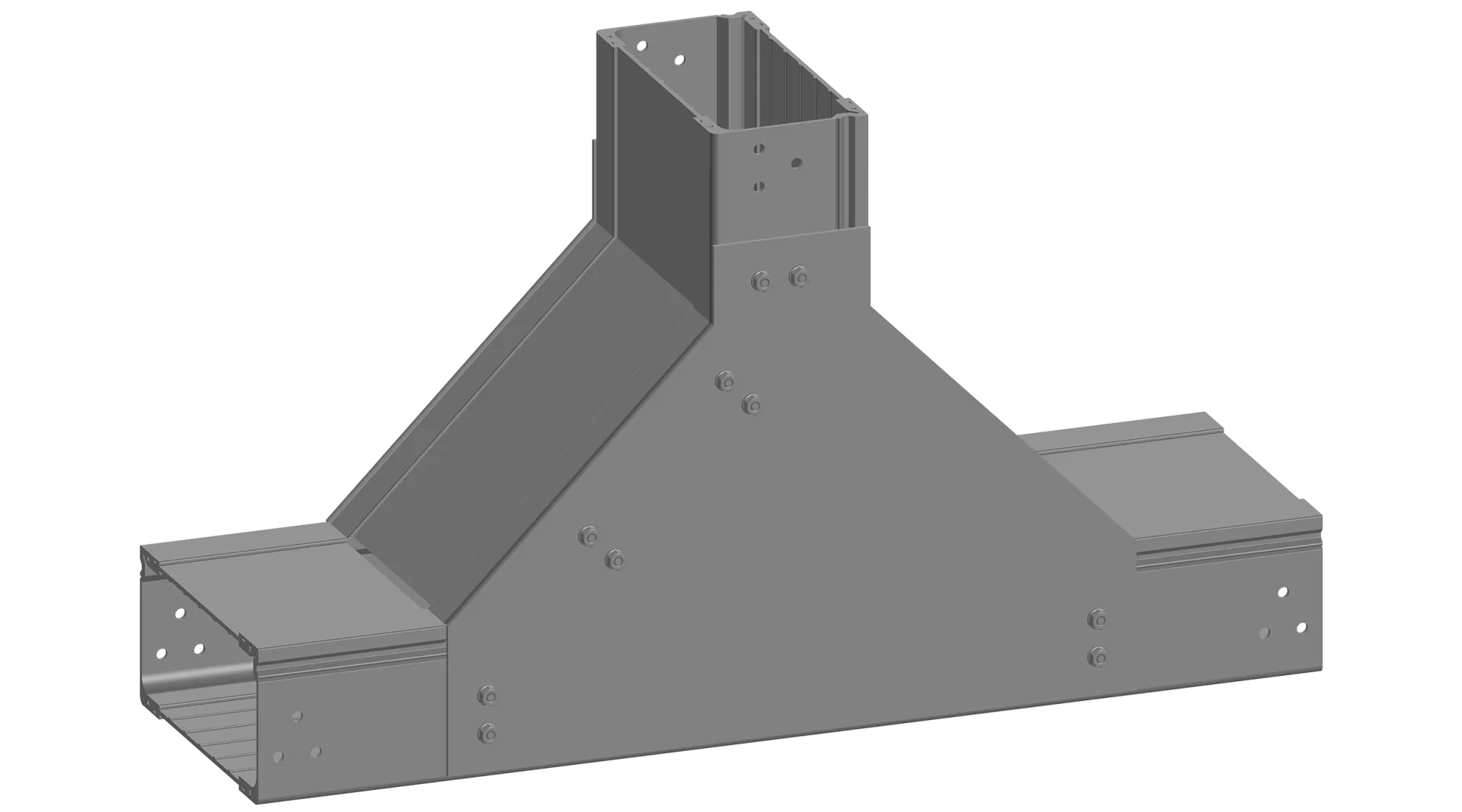

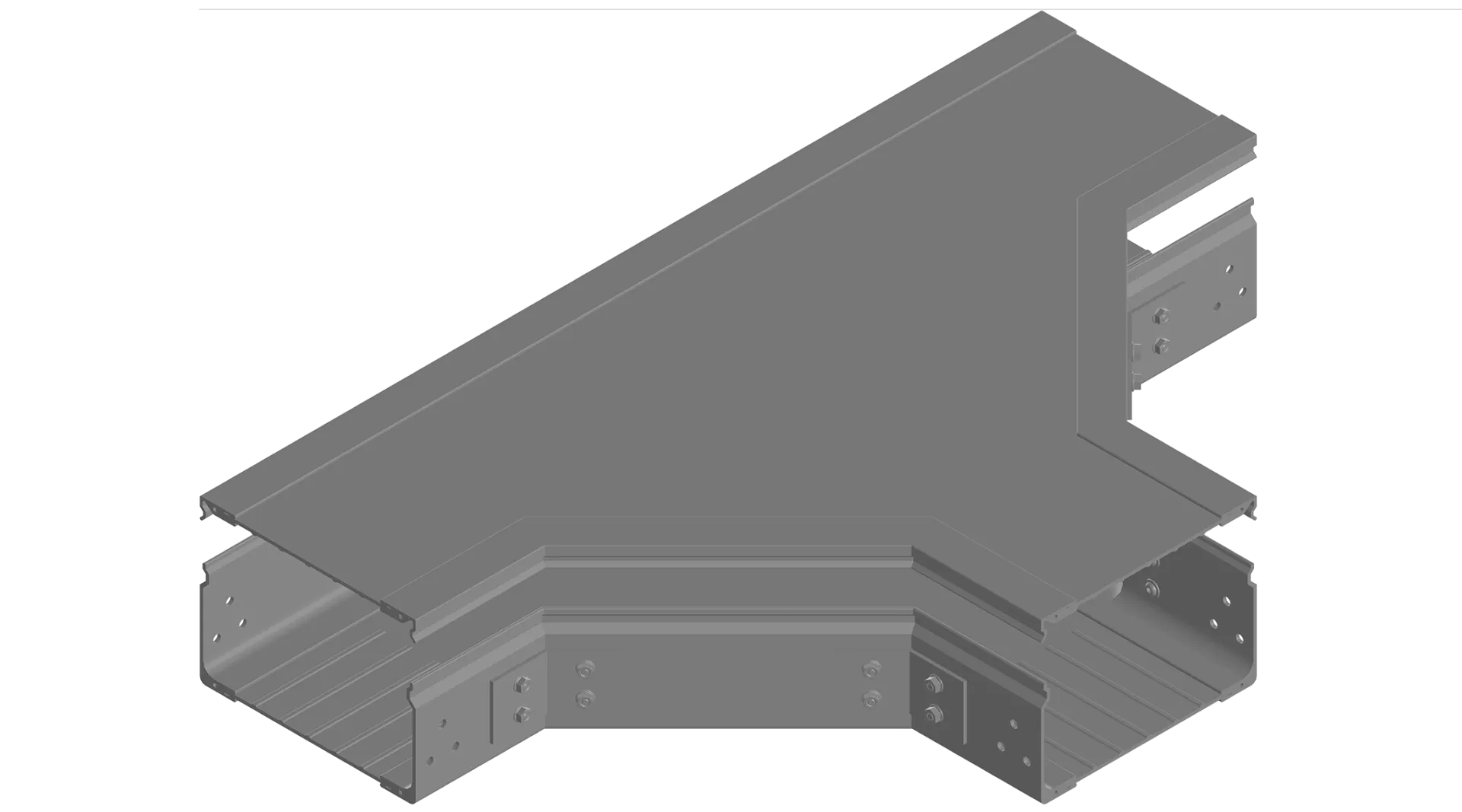

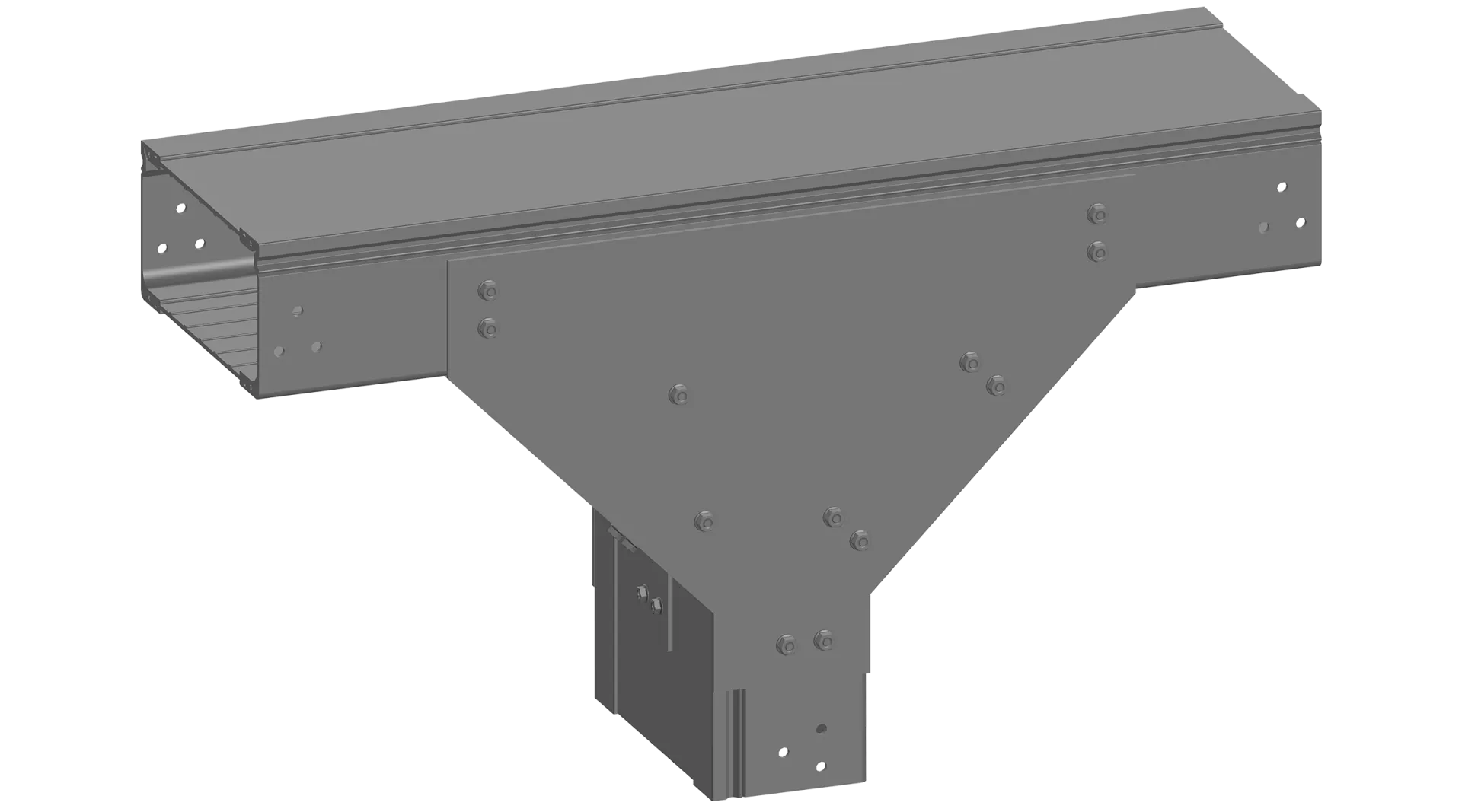

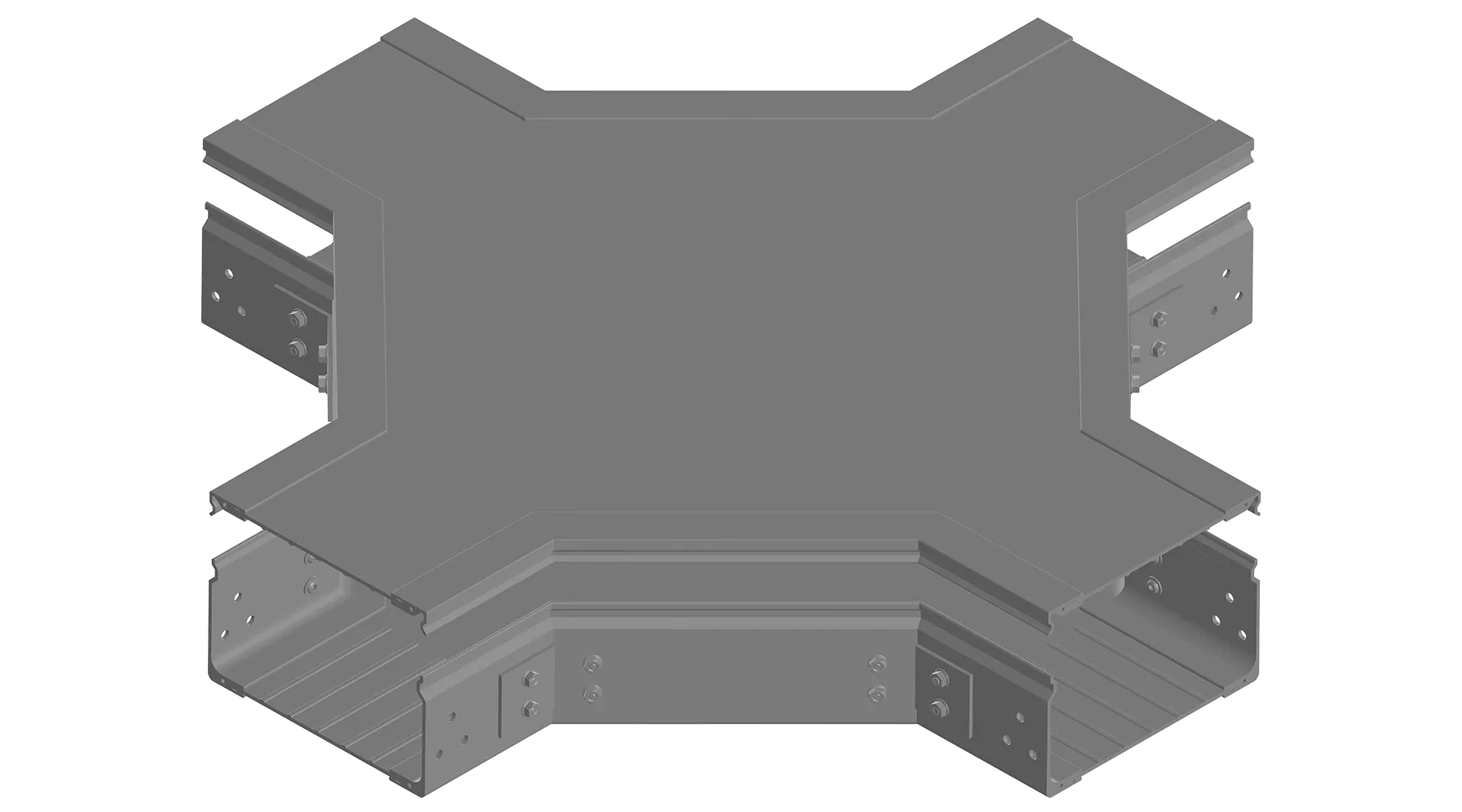

Тройник и крестовина

Т-соединение для ответвлений под 90° и крестовая вставка для четырёх направлений. Для наружной установки тройник выполняют с учётом водоотвода и герметизации верхних швов. Отверстия под крепёж располагают с отступом от кромок — не менее 2–3 диаметров отверстия.

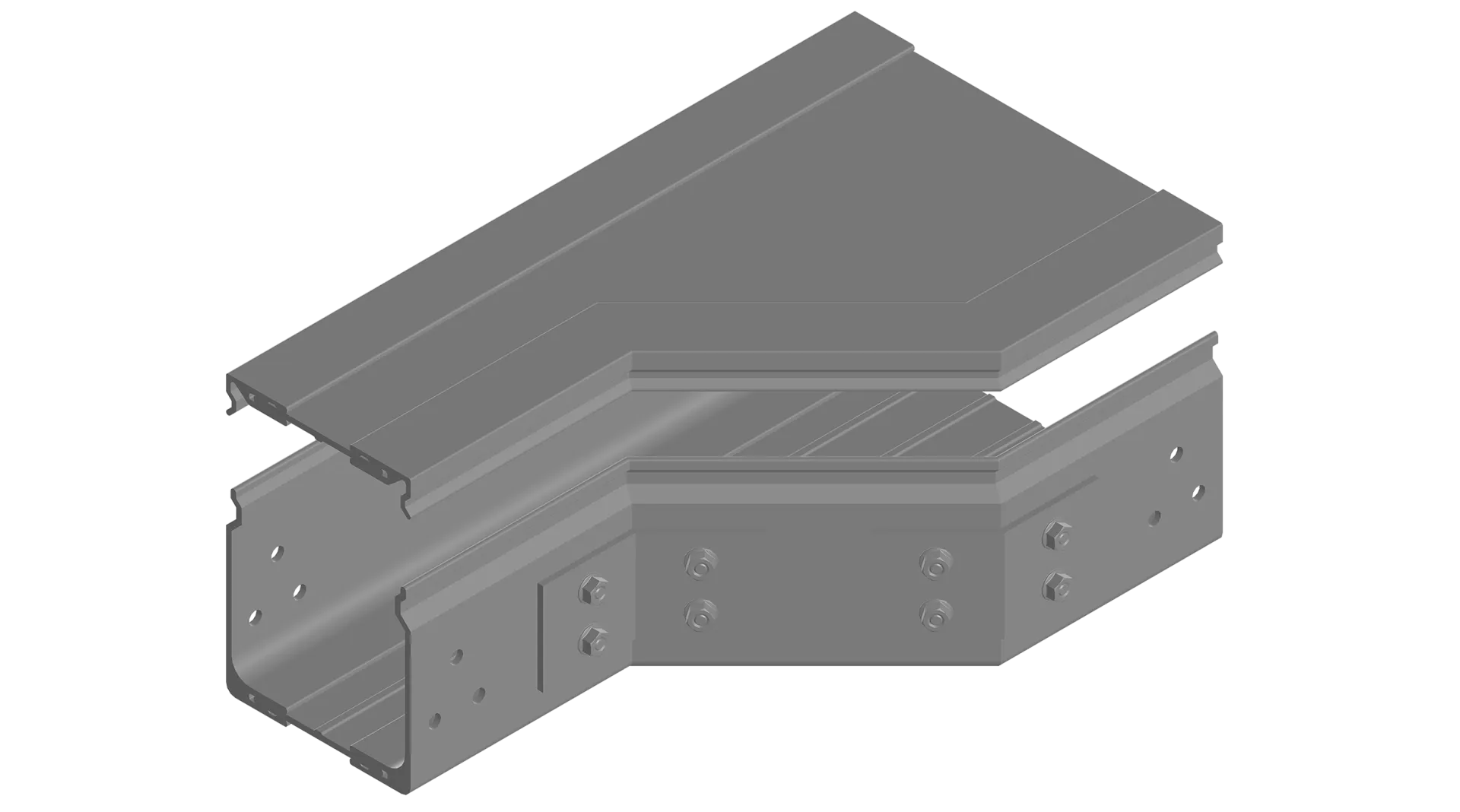

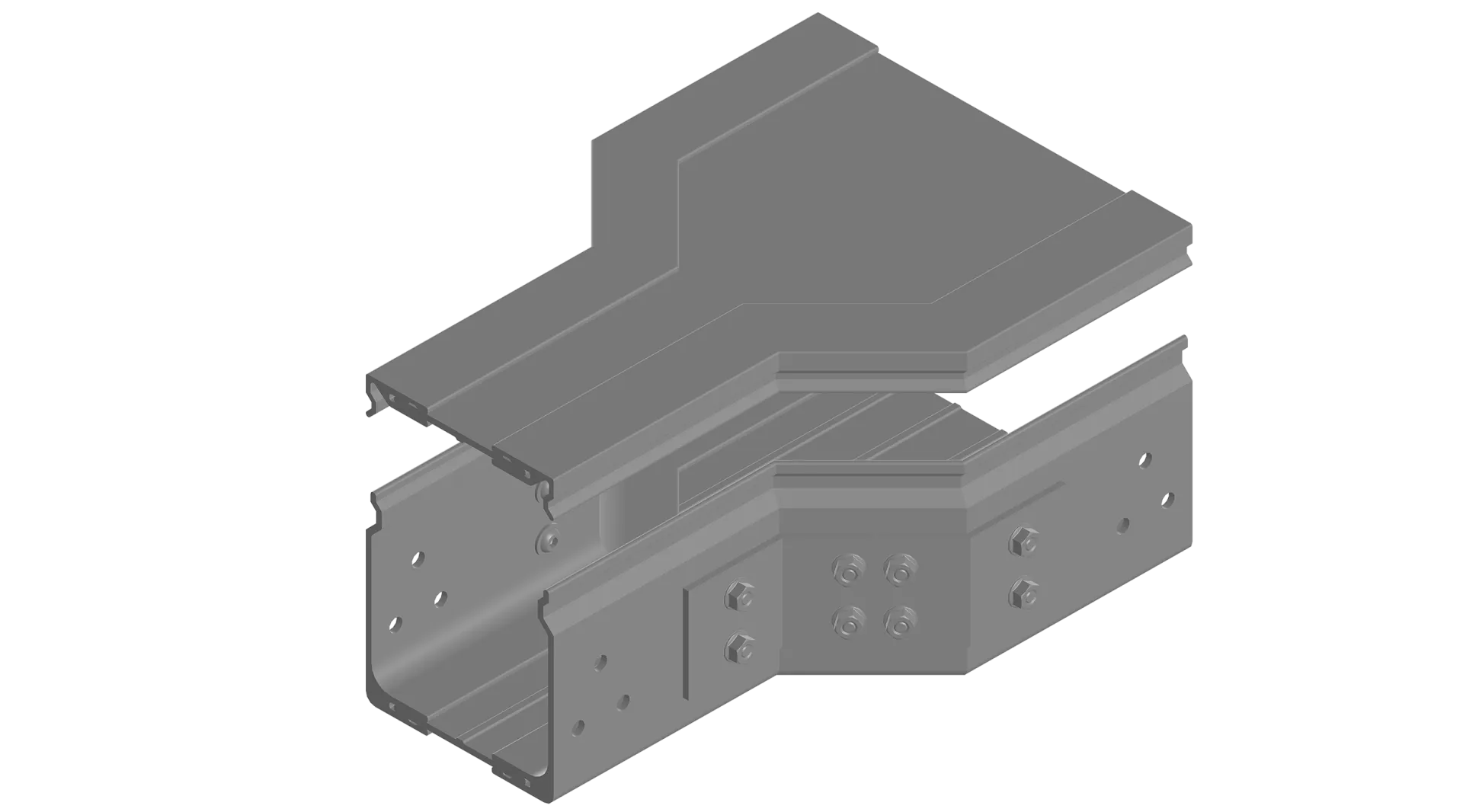

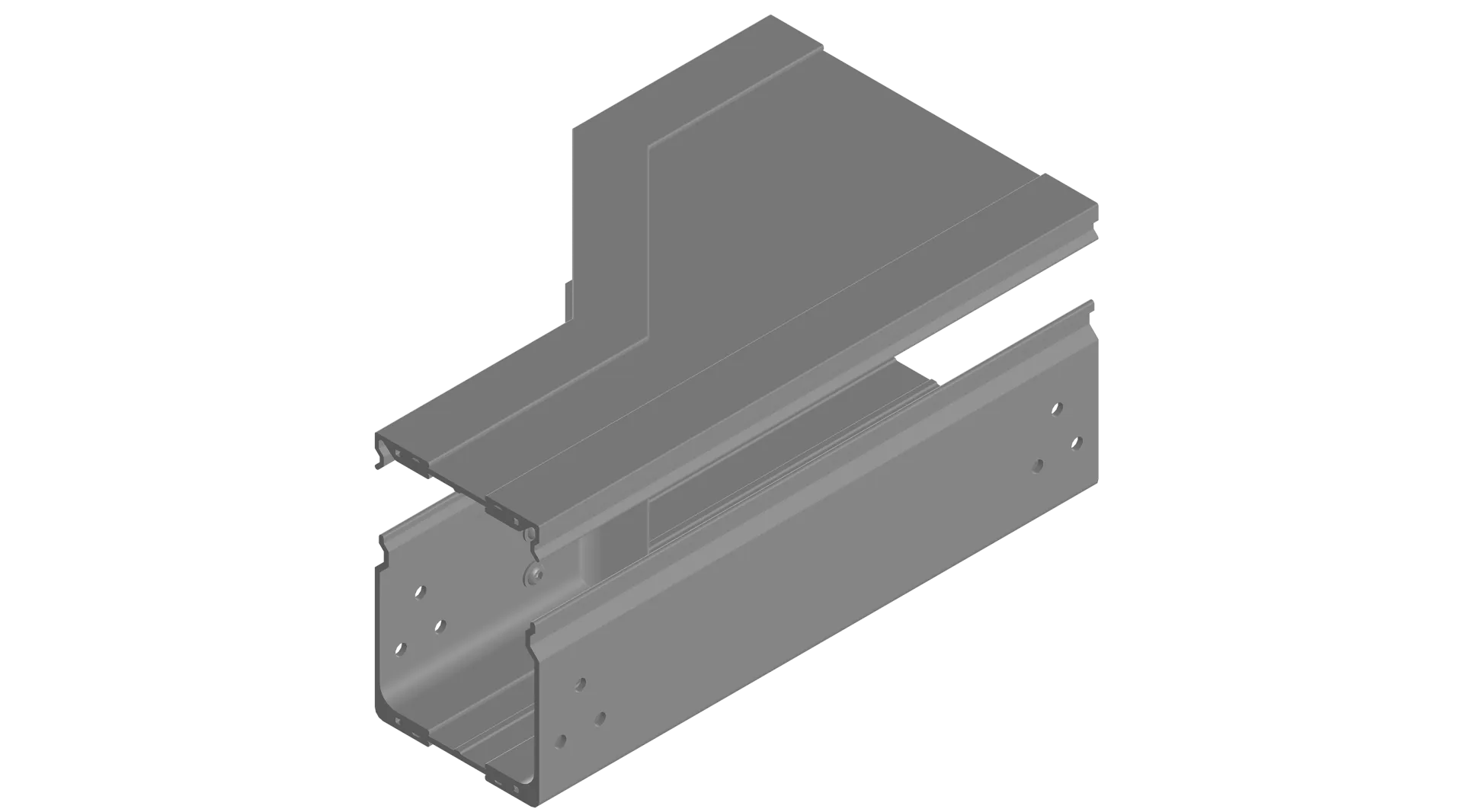

Редуктор (переход) ширины

Обеспечивает переход на другую ширину лотка без нарушения непрерывности трассы. Конфигурация — эксцентрическая (сохранение уровня дна) или концентрическая (симметрично оси). В проекте фиксируют направление смещения и требования к герметизации.

Соединительная пластина

Плоский композитный элемент для стыковки прямых участков и сопряжения с углами/отводами/редукторами. Работает как «мостик жёсткости» и распределяет нагрузку от крепежа; применяется с широкими шайбами или гайками с увеличенными буртами

Удлинитель/муфта

Используется для наращивания длины лотка без изменения уровня и геометрии борта. В узлах скользящего типа допускается продольная подвижка элемента в пределах, указанных в паспорте изделия.

Гибкий соединитель (деформационный стык)

Компенсирует температурные и монтажные подвижки между участками трассы или на границах температурных зон. В проекте задают требуемый ход, направление подвижки и схему герметизации, если узел расположен на улице.

Для выбора совместимой серии лотков смотрите соответствующие разделы: лотки кабельные лестничные сплошные , лотки кабельные лестничные, лотки кабельные перфорированные.

Материалы и температурные режимы

Основа — стеклопластиковый композит на полиэфирной матрице. Для стандартной атмосферы применяют ортофталевую систему; для зон с воздействием влаги/соляного тумана/аэрозолей реагентов — изофталевую. Типичный рабочий диапазон изделий −60…+100 °C при корректном выборе рецептуры. Для наружной установки предусмотрена УФ-стабилизация; по заданию — антистатическое исполнение (важно для взрывоопасных зон и помещений с ESD-требованиями). Цвет и фактура согласовываются под объект; базовый цвет — промышленный серый.

Монтаж и допуски

Разметку выполняют по схемам трассировки: фиксируют направление поворотов/ответвлений и положение деформационных участков. Перед сборкой проверяют опорные отметки и плоскостность; на улице учитывают уклоны для отвода воды. Допуски температурных зазоров и ходы скользящих соединений задаёт проект на основании параметров изделий.

Отверстия под крепёж сверлят без ударного режима острозаточенной оснасткой; группы отверстий не сближают. Отступ от кромок/борта и края соединительной пластины — не менее 2–3 диаметров отверстий; обязательны широкие шайбы для распределения локальных нагрузок от элементов крепежа. Узлы «металл+композит» изолируют прокладками; наружные стыки герметизируют совместимыми составами. Момент затяжки контролируют динамометрическим ключом, избегая «перетяжки»; после первых циклов эксплуатации выполняют контрольное подтягивание по регламенту.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества композитных соединителей PULTRA

• Стабильность геометрии в агрессивной/наружной среде.

• Коррозионная/химическая/УФ-стойкость.

• Низкая масса — облегчение монтажа и снижения нагрузок.

• Диэлектрика/немагнитность; опциональная антистатика.

• Долговечность и минимальное обслуживание.

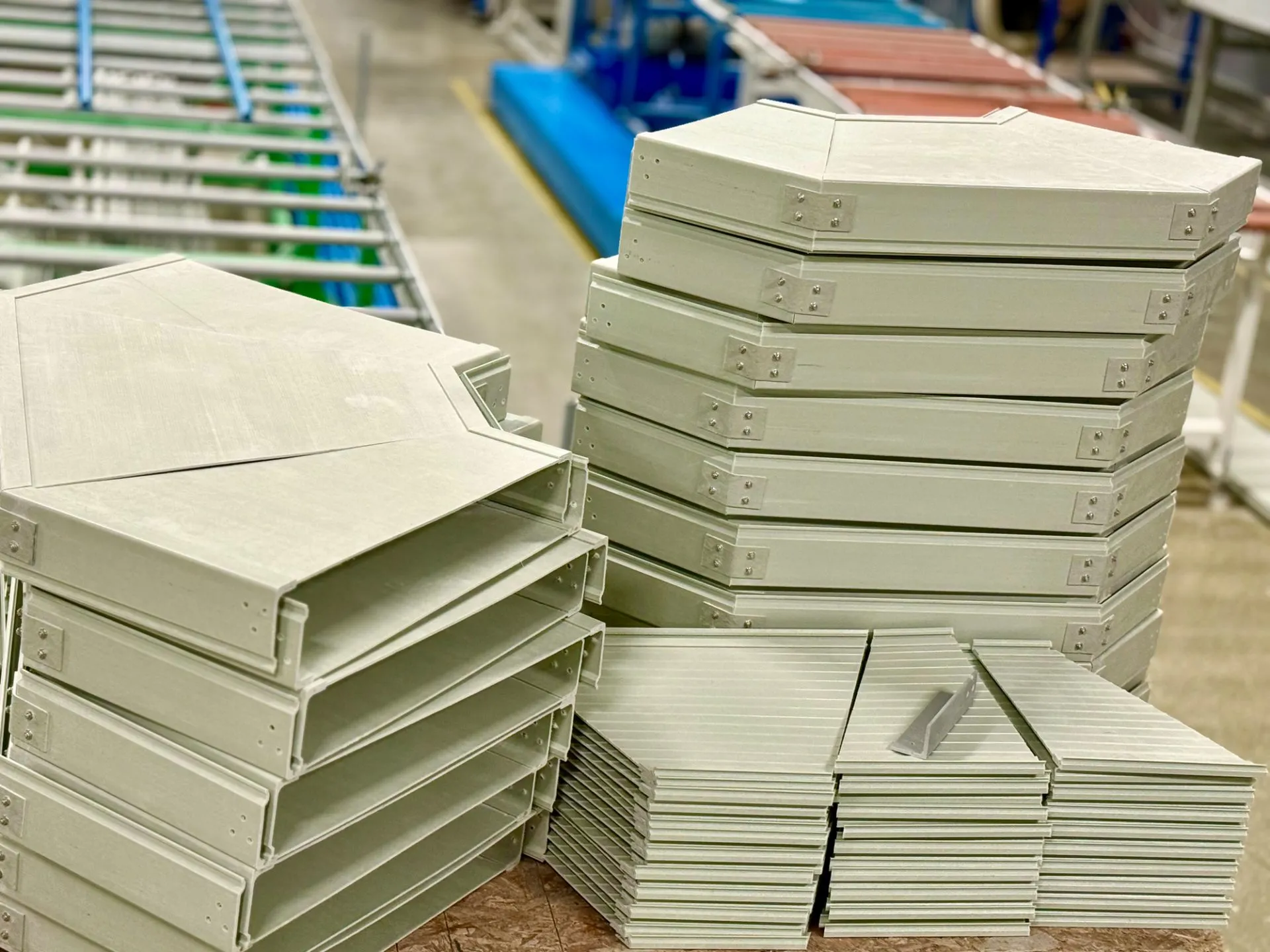

Комплектация и типовые узлы

Состав комплектов поставки зависит от трассы и включает унифицированные элементы и конструкторскую документацию для ускорения монтажа на объекте.

• Соединительные пластины, углы 45/90, отводы, тройники, крестовины.

• Р едукторы ширины, удлинители/муфты, гибкие соединители.

• Крепёжные наборы, рекомендации по моментам/прокладкам.

• Ярлык партии, схемы трассировки/стыков.

Для подбора ширины и высоты борта ориентируйтесь на выбранную серию лотков в разделе кабеленесущие системы; согласование производится на этапе спецификации, включая «тройник для наружной установки» и «редуктор ширины лотка купить» с нужными исполнениями.

Документация и соответствие требованиям

Каждая поставка сопровождается каталогом/паспортом изделия, комплектом типовых схем узлов, сертификатами. В паспорте фиксируют: состав материала (изо/орто), допустимые среды и температурный диапазон, требования к герметизации наружных стыков, моменты затяжки, зазоры деформационных участков, а также регламент контроля соединений в эксплуатации. При необходимости предоставляем протоколы испытаний на химстойкость/УФ-устойчивость и рекомендации по ESD-исполнению.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

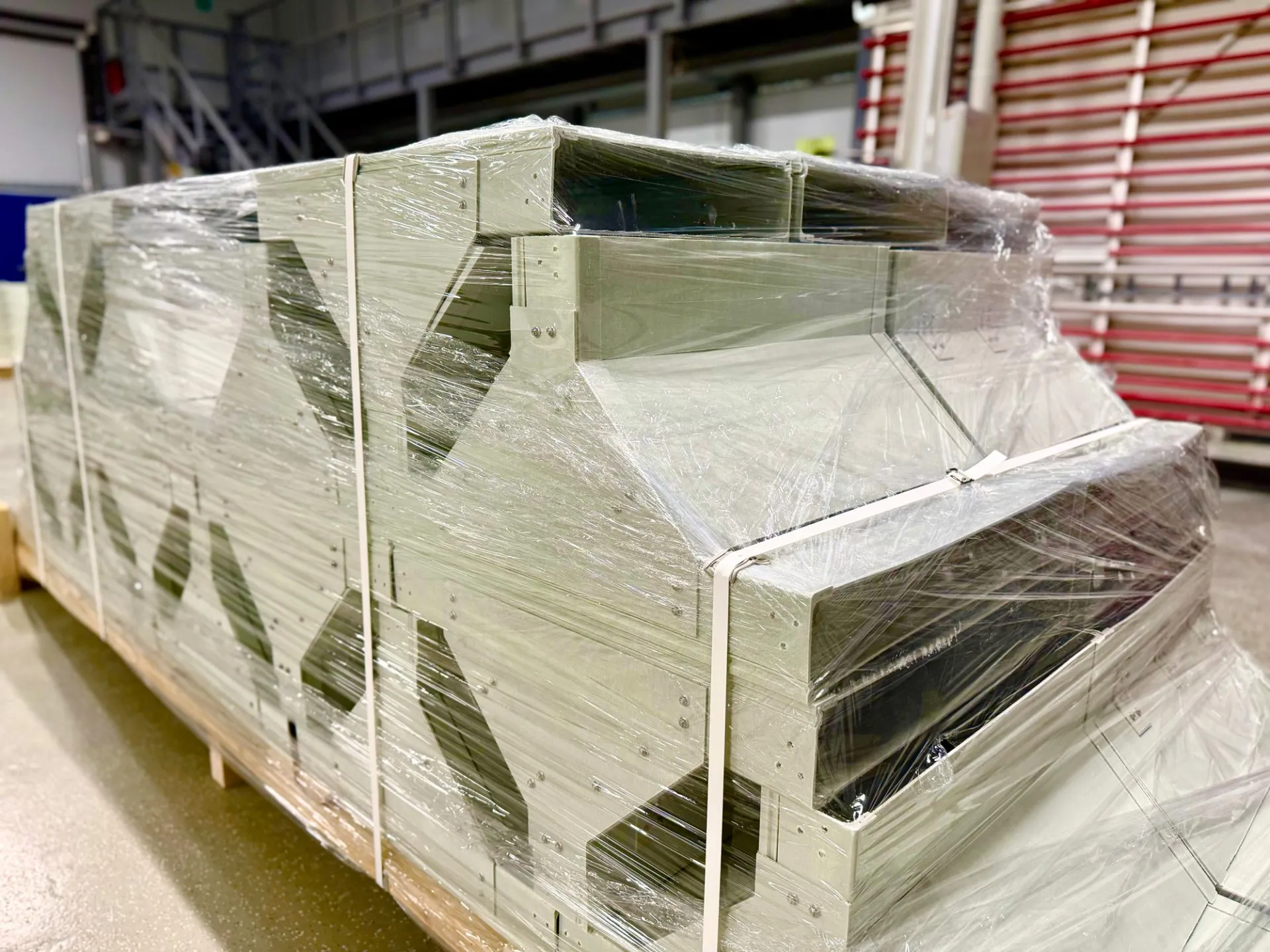

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.
