Ограждения прямолинейные рамные с отдельным поручнем PULTRA

Конструкция рамного ограждения с отдельным поручнем

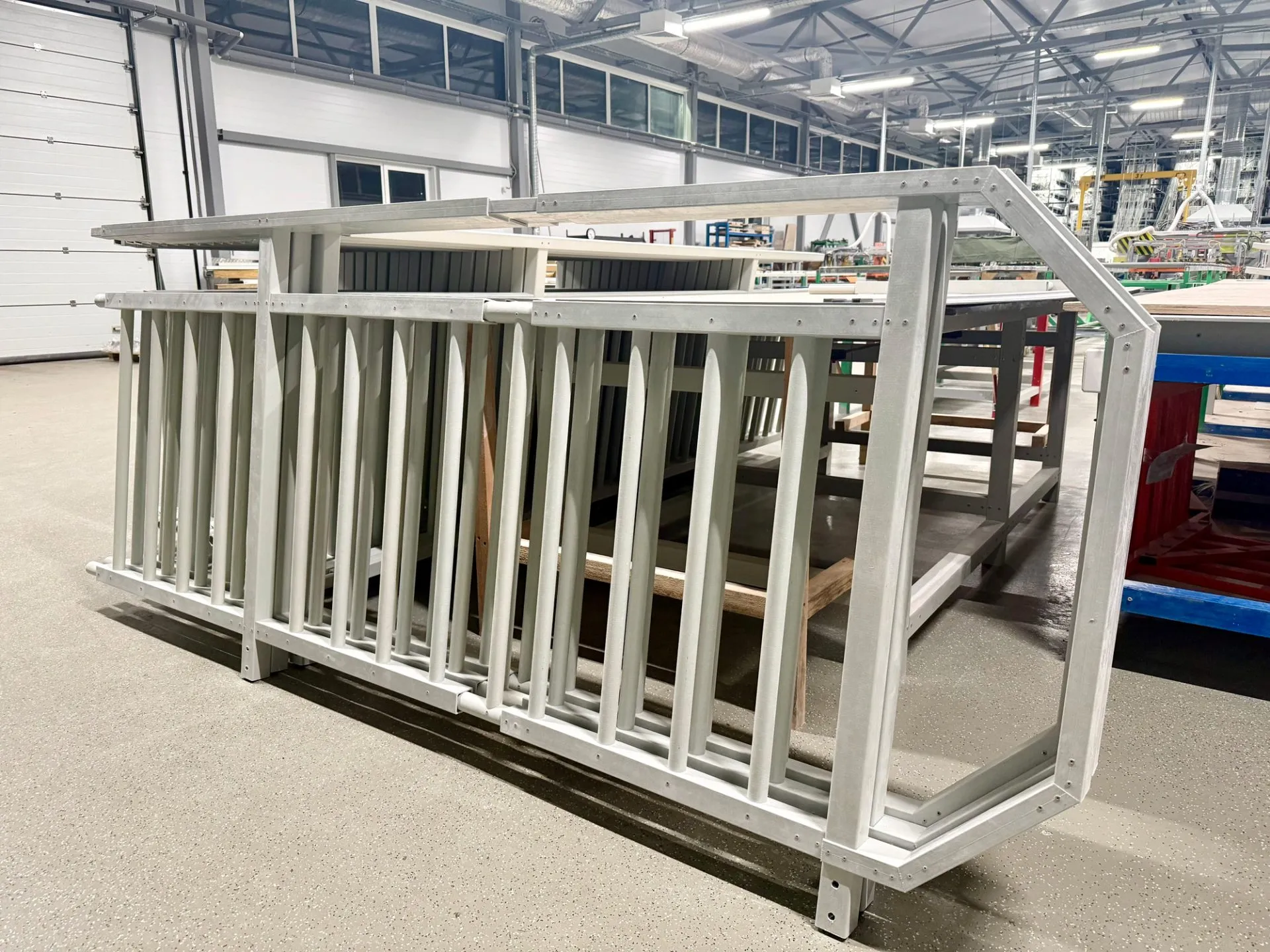

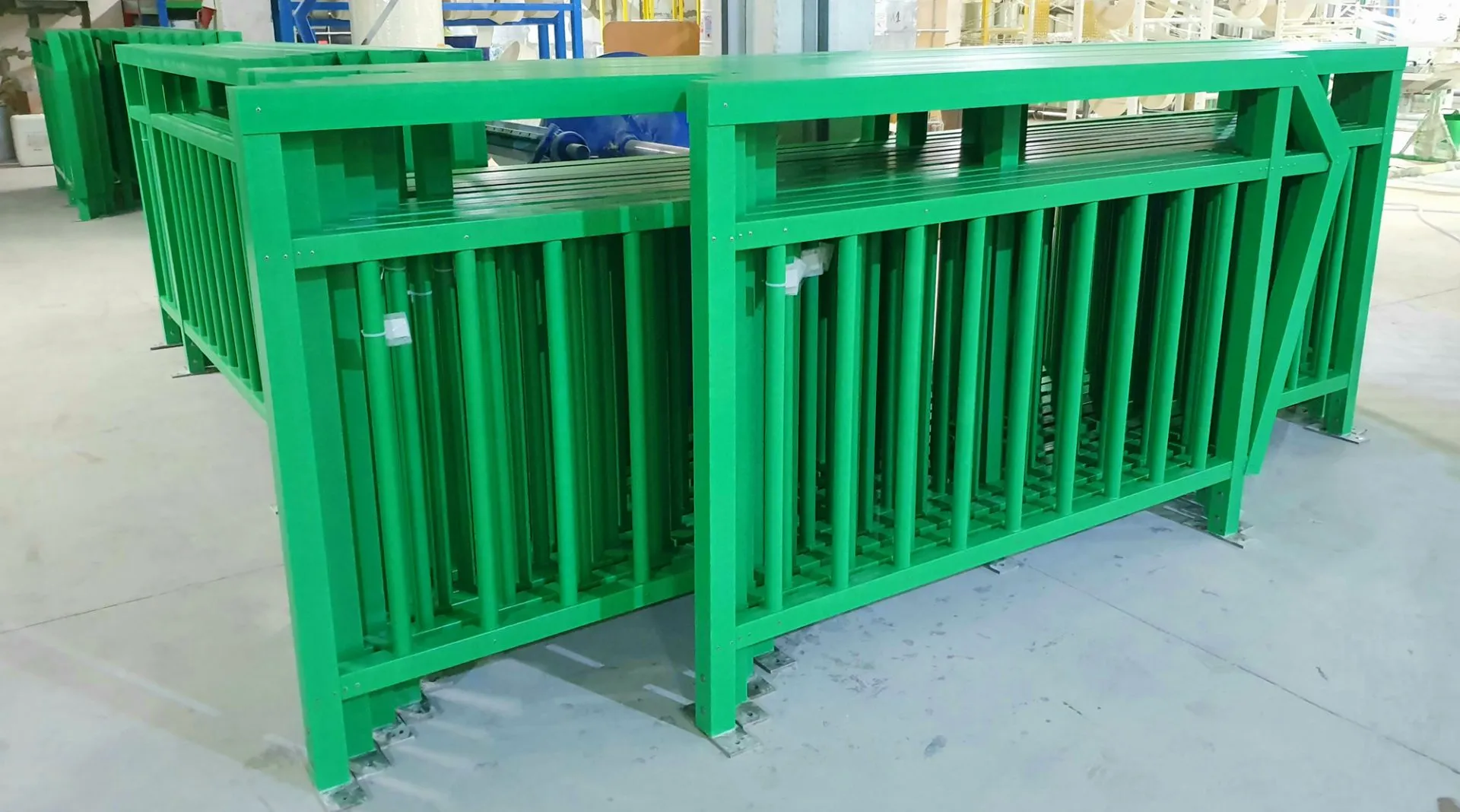

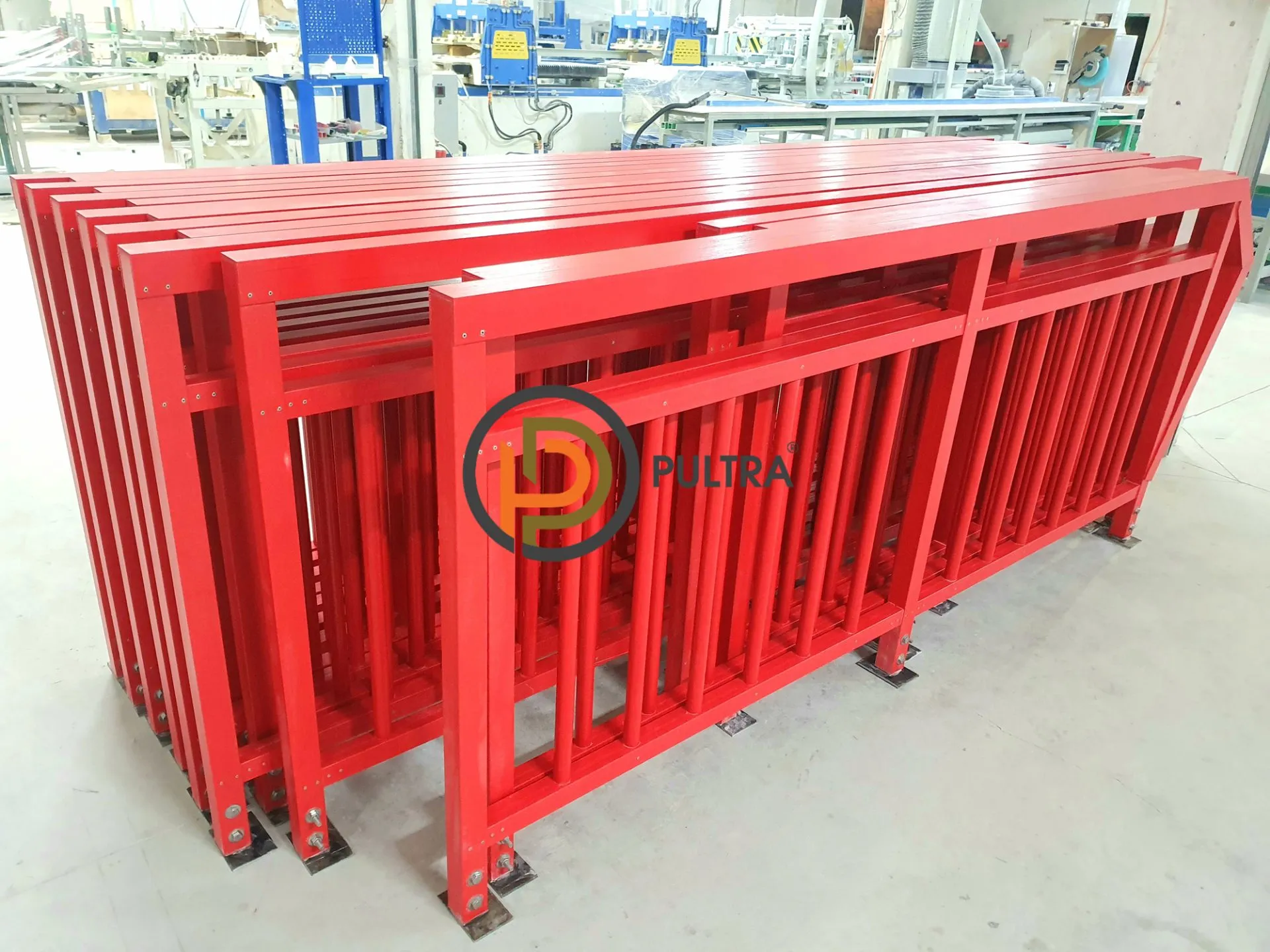

Типовое прямолинейное рамное ограждение с отдельным поручнем состоит из стоек, рамной части и отдельной поручневой балки. Стойки выполняют роль несущих элементов и закрепляются к настилу или основанию через подпятники и анкеры. Между стойками монтируются рамные элементы с горизонтальными и вертикальными профилями, формирующими жёсткий контур ограждения.

Отдельный поручень устанавливается на специализированных опорах или консольных элементах, закреплённых к стойкам. Такая схема позволяет задавать линию поручня по высоте и выносу относительно рамной части, обеспечивая эргономичный хват и удобство движения персонала, в том числе в СИЗ и перчатках. При необходимости поручень может быть заменён или отрегулирован без вмешательства в основную рамную часть.

Разделение функций между рамой и поручнем повышает эксплуатационную надёжность конструкции. Рама воспринимает горизонтальные нагрузки и обеспечивает общую пространственную жёсткость, а поручень работает как элемент поддержки и ориентир для пользователя на прямолинейном участке.

Где применяются прямолинейные рамные ограждения с отдельным поручнем

Прямолинейные рамные ограждения с отдельным поручнем рекомендуются для участков, где одновременно важны жёсткость ограждения, комфорт хвата и безопасное перемещение персонала:

• площадки обслуживания технологического оборудования на прямых участках, где персонал регулярно выполняет регламентные операции;


• галереи и мостики между зданиями, блок-боксами и другими сооружениями;

• обходные дорожки вдоль трубопроводов и кабельных эстакад, где требуется удержание и удобный поручень;

• верхние уровни площадок с повышенными требованиями к безопасности и контролю движения;

• зоны, где персонал перемещается в СИЗ, при обледенении или в условиях повышенной влажности, и нужен удобный опорный поручень;

• прямолинейные участки перед переходом на лестничные марши и наклонные трапы, где важно обеспечить плавный и предсказуемый маршрут движения.

На таких участках композитные ограждения с отдельным поручнем позволяют объединить требования по эргономике, коррозионной стойкости и сниженной массе конструкции.

Материалы и температурные режимы

Для прямолинейных рамных ограждений с отдельным поручнем применяются стеклопластиковые профили пултрузионного производства на основе полиэфирных смол:

• ортофталевая система — для стандартных атмосферных условий и общепромышленных площадок;


• изофталевая система — для высоковлажных, химически активных сред, зон с соляным туманом и экспозиции к реагентам.


Армирование непрерывным стекловолокном обеспечивает требуемую несущую способность и жёсткость рамных элементов и стоек. Рабочий температурный диапазон конструкции составляет от −60 до +100 °C при соблюдении требований к монтажу и эксплуатации, что позволяет применять ограждения на открытых площадках и в северных регионах.

Для объектов с постоянным солнечным облучением применяются УФ-стабилизированные системы и окраска в цвета RAL. При необходимости, можно использовать диэлестрические композитные ограждения, где важно использование антистатических составов, если ограждение располагается в зоне, где применяются диэлектрические решения и не допускается искрообразование [/izdeliya/ograzhdeniya/dielektricheskoe/].

Эксплуатация в агрессивных и прибрежных средах

В зонах с воздействием влажного воздуха, брызг морской воды или технологических растворов композитные ограждения сохраняют геометрию и несущую способность без систематической антикоррозионной обработки. Выбор смолы и армирования согласуется под конкретные условия среды и планируемый срок службы объекта.

Монтаж и допуски для ограждений с отдельным поручнем

Стойки рамного ограждения с отдельным поручнем крепятся к композитному настилу, стальному либо бетонному основанию через подпятники, анкеры и закладные элементы. Рамная часть собирается между стойками с использованием профилей, механических соединений и прижимных элементов.

Отдельный поручень устанавливается на опорные или консольные элементы, фиксируемые к стойкам. В процессе монтажа рекомендуется придерживаться следующих инженерных ориентиров:

• шаг крепления стоек ориентиром порядка 1 погонного метра, если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля не менее 2–3 диаметров отверстия;


• исключение ударного режима обработки композита, применение сверления без удара и аккуратной механической обработки;


• зачистка и герметизация кромок/отверстий после выполнения работ;


• изоляция контакта «композит + металл» прокладками из инертных материалов;


• контроль момента затяжки резьбовых соединений, особенно в узлах крепления поручня и подпятников.


Эти правила распространяются как на ограждения, так и на сопряжённые конструкции: лестничные сходы, площадки, кабельные эстакады и иные элементы комплекса PULTRA.

Подбор высоты и шага стоек рамного ограждения с отдельным поручнем

Высота стойки и отметка поручня назначаются по проекту с учётом действующих норм и требований заказчика. Шаг стоек и сечения рамных элементов подбирают по расчёту, исходя из эксплуатационных и ветровых нагрузок на конкретном объекте. Ориентиры по прогибам элементов могут приниматься на уровне порядка L/200…L/250, но окончательные значения задаются проектировщиком.

Преимущества прямолинейных рамных ограждений с отдельным поручнем

• удобный и безопасный поручень с эргономичной линией хвата, в том числе при работе в СИЗ и перчатках;


• разделение функций: рамная часть воспринимает нагрузку, поручень обеспечивает комфорт и поддержку пользователя;


• возможность адаптации высоты и положения поручня под требования норм и особенности конкретного объекта;


• коррозионная и химическая стойкость во влажных, агрессивных и прибрежных средах;


• сниженная масса по сравнению со стальными ограждениями при достаточной жёсткости и устойчивости;


• рабочий температурный диапазон −60…+100 °C, пригодность для эксплуатации на открытых площадках;


• простота монтажа и возможность замены отдельных элементов (поручня, рамного заполнения) без демонтажа всей секции;


• диэлектрические свойства профилей и отсутствие «холодного» металлического ощущения при контакте с поручнем.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация и варианты исполнения

Прямолинейные рамные ограждения с отдельным поручнем поставляются в виде комплектов для сборки на прямых участках трассы. В типовую комплектацию входят:

• стойки ограждения заданной высоты с подготовленными узлами крепления;


• элементы рамной части для прямолинейных секций;


• отдельный поручень, опорные или консольные элементы для его крепления;


• крепёжные элементы, подпятники, прижимные планки и доборные профили.


Под конкретный проект могут быть подобраны различные сечения профилей под расчётные нагрузки, варианты заполнения рамной части и исполнения поручня. Возможно согласование шероховатости поверхности и текстуры зон хвата, а также окраски в требуемые цвета RAL.

Ограждения могут поставляться как самостоятельная система для прямолинейных участков или в составе комплексного решения для всего объекта вместе с другими видами ограждений, лестничными маршами и площадками обслуживания, композитными решетчатыми настилами.

Логистика и поставка

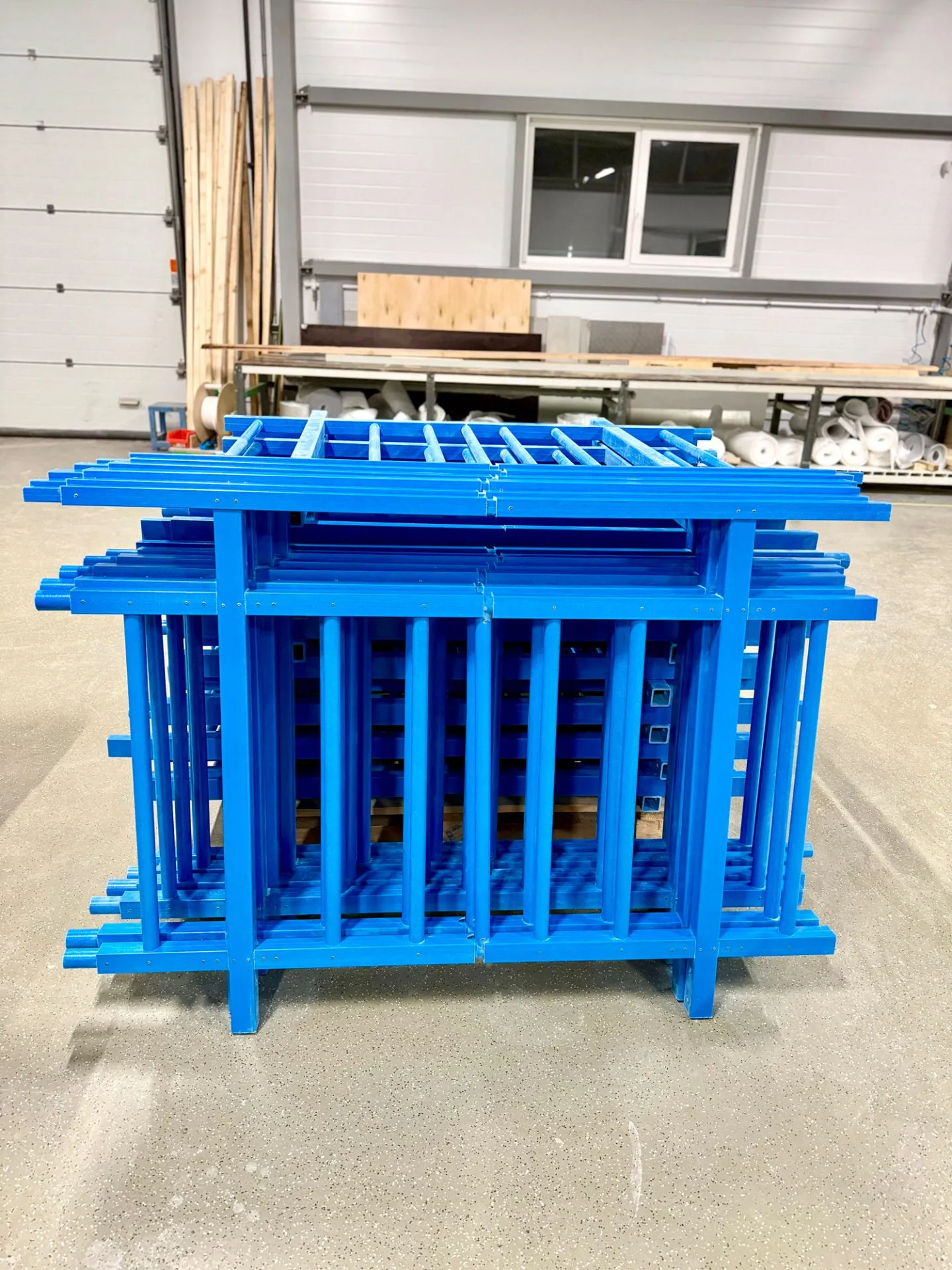

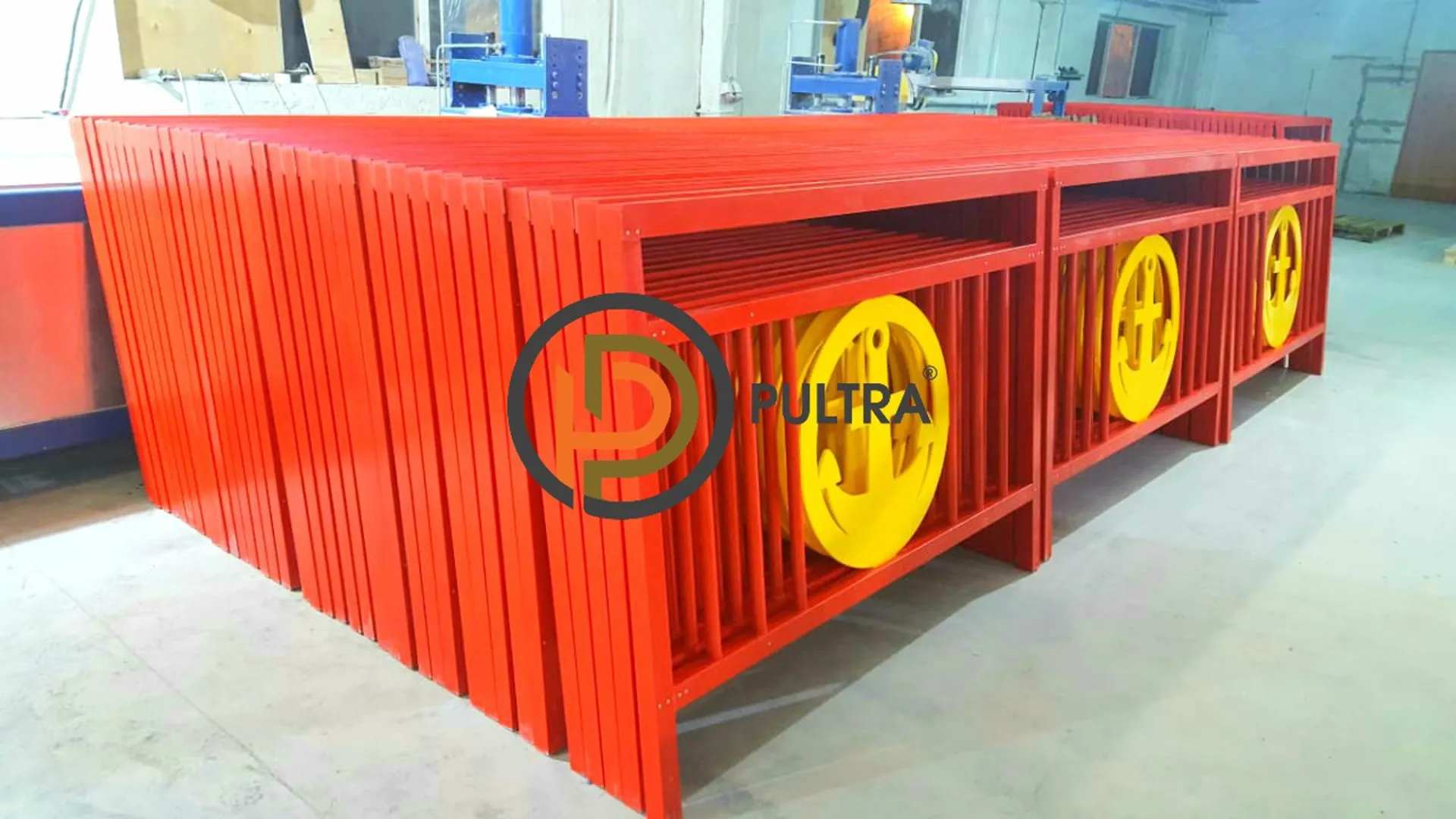

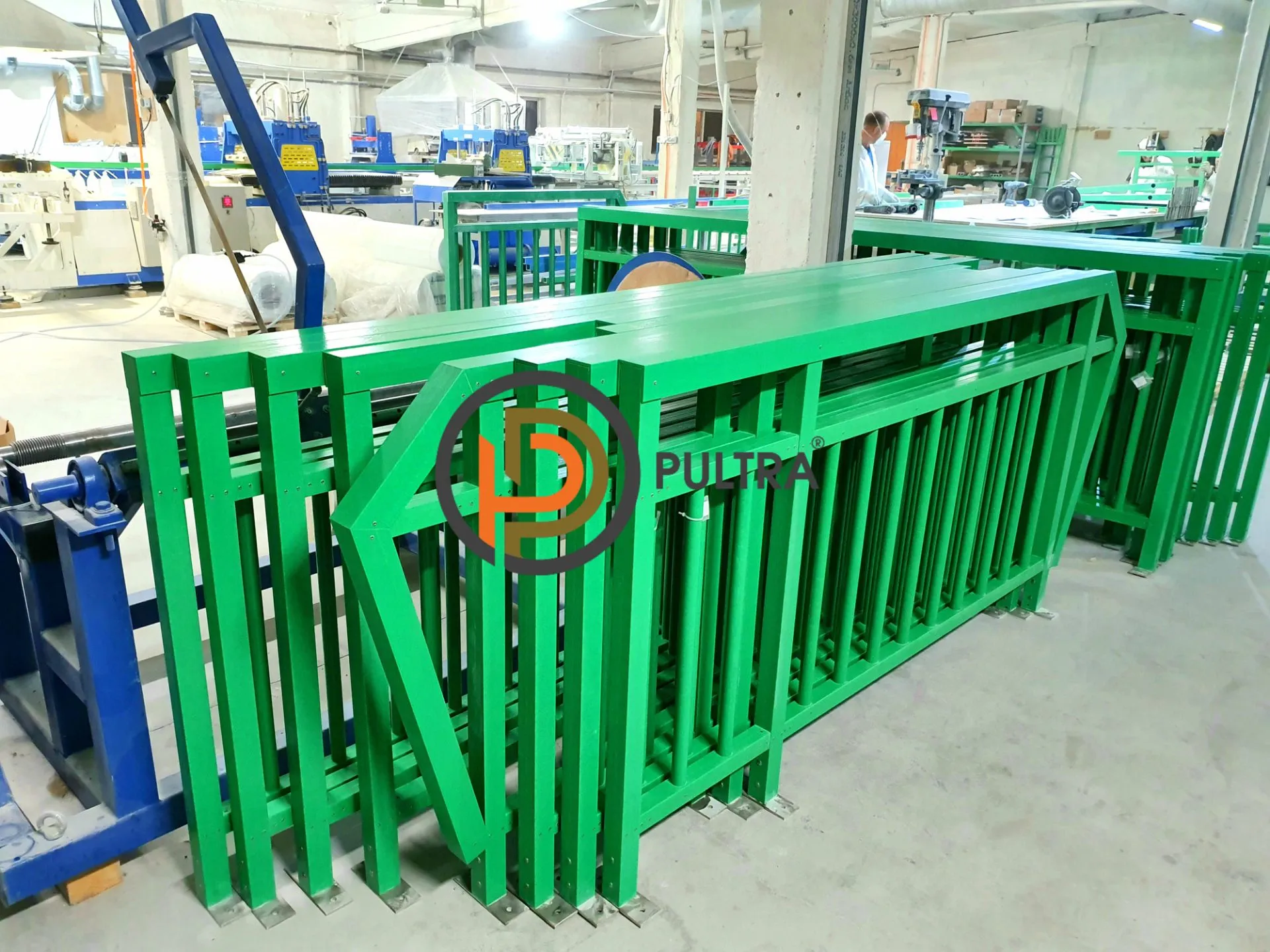

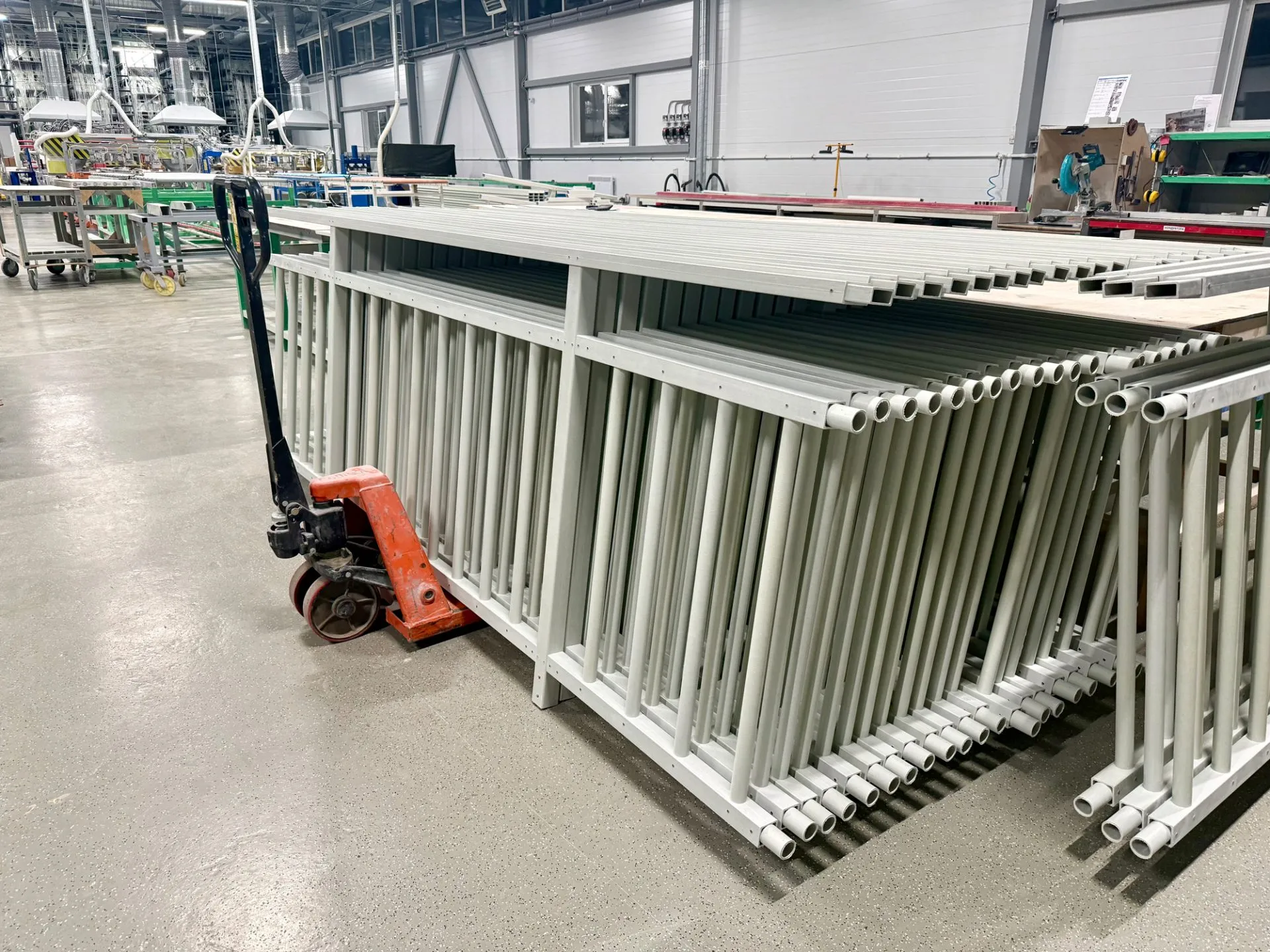

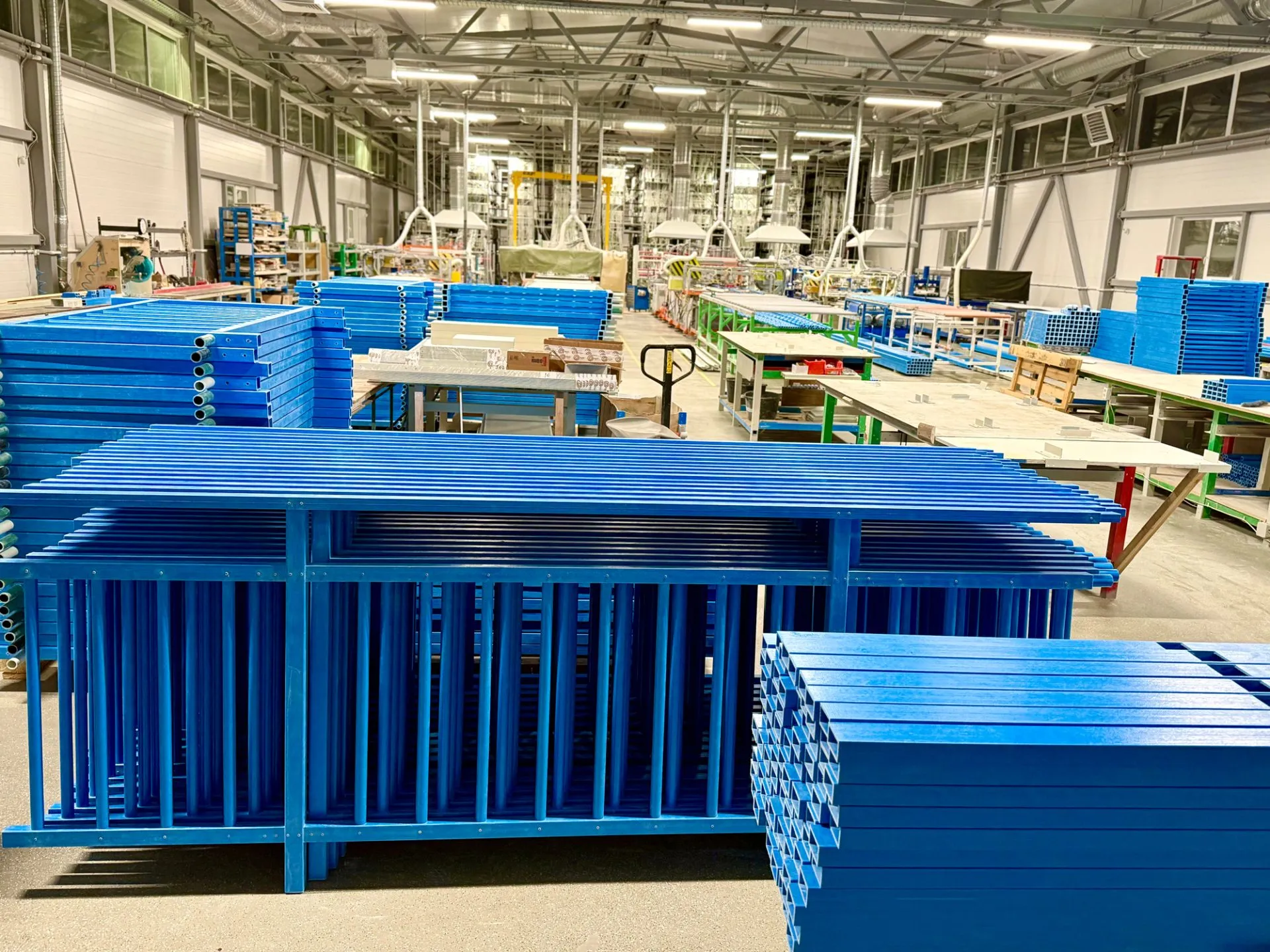

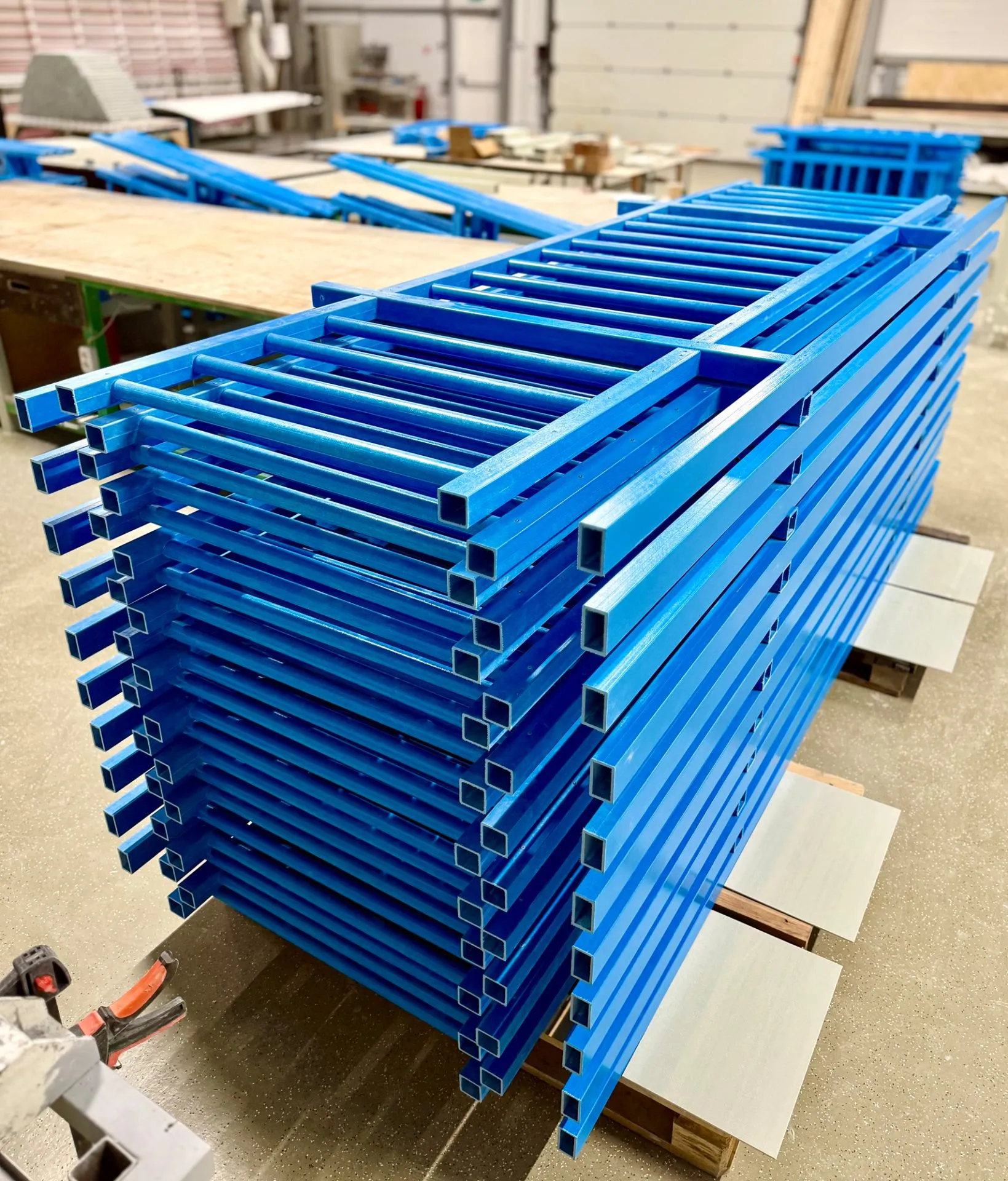

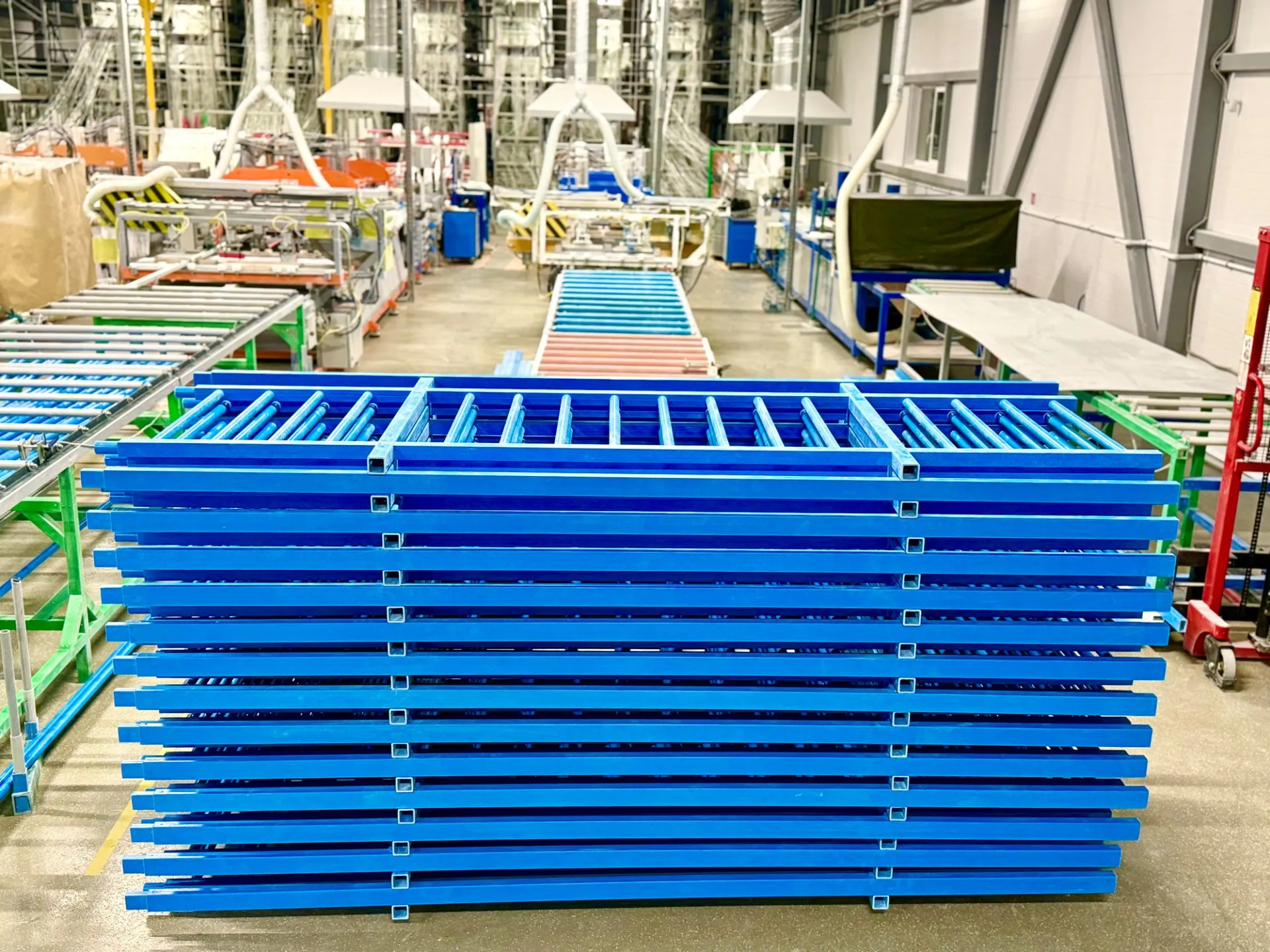

Секции прямолинейных рамных ограждений с отдельным поручнем поставляются отдельными элементами по данным проекта. Стойки, рамные элементы и поручни укладываются в пачки и на поддоны с защитой кромок и контактных поверхностей.

Каждая партия снабжается маркировкой: на ярлыках указываются тип секций ограждения, длины элементов, высота стоек, номер партии и дата изготовления. Это упрощает приёмку, складской учёт и монтаж на объекте. Поставка организуется по России и, при необходимости, за её пределы с согласованием графика отгрузок под ход строительно-монтажных работ.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Примеры применения и интеграция с решениями PULTRA

На практике прямолинейные рамные ограждения с отдельным поручнем применяются на галереях между блок-боксами, обходных мостиках вдоль насосных и компрессорных станций, площадках обслуживания на высоте и верхних уровнях технологических платформ. Отдельный поручень обеспечивает уверенную опору при движении по прямому участку и плавный переход к лестничным маршам и трапам.

Ограждения данного типа увязываются с другими решениями PULTRA: композитными профилированными настилами, лестничными сходами и площадками, кабельными эстакадами. Это позволяет формировать единый комплекс безопасных проходов и рабочих зон на промышленном объекте, учитывая требования по нагрузкам, среде и удобству работы персонала.
