Площадки композитные для размещения технологического оборудования PULTRA

Конструкция и типы композитных площадок под оборудование

Площадки из композитных профилей и настилов

Базовое решение — площадка под оборудование из композитного профиля и стеклопластикового настила. Рамная конструкция формируется из продольных и поперечных балок PULTRA, на которые опирается настил из решётчатых или сплошных панелей. Конфигурация балки, высота, шаг опор и схема анкеровки задаются «по проекту» с ориентирами по прогибам уровня L/120…L/400 и действующим нормам.

Площадки под оборудование из стеклопластикового настила допускают реализацию дренажных уклонов, технических вырезов под патрубки и кабельные вводы, а также локальное усиление под точки опирания агрегатов. Площадки под оборудование из композитного профиля могут опираться как на бетонный фундамент, так и на стальные рамы или конструкции эстакад.

Модульные и сборные композитные площадки

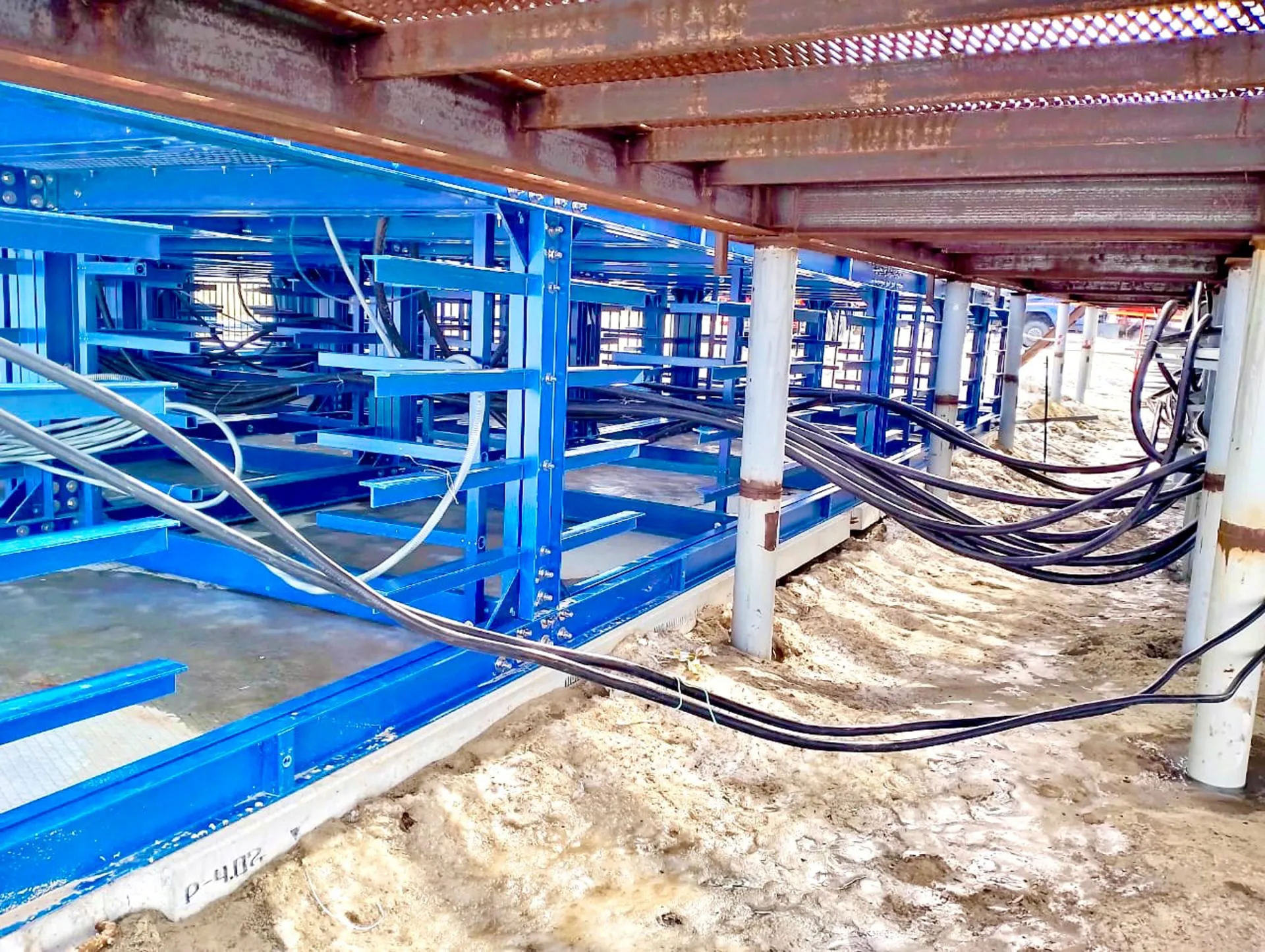

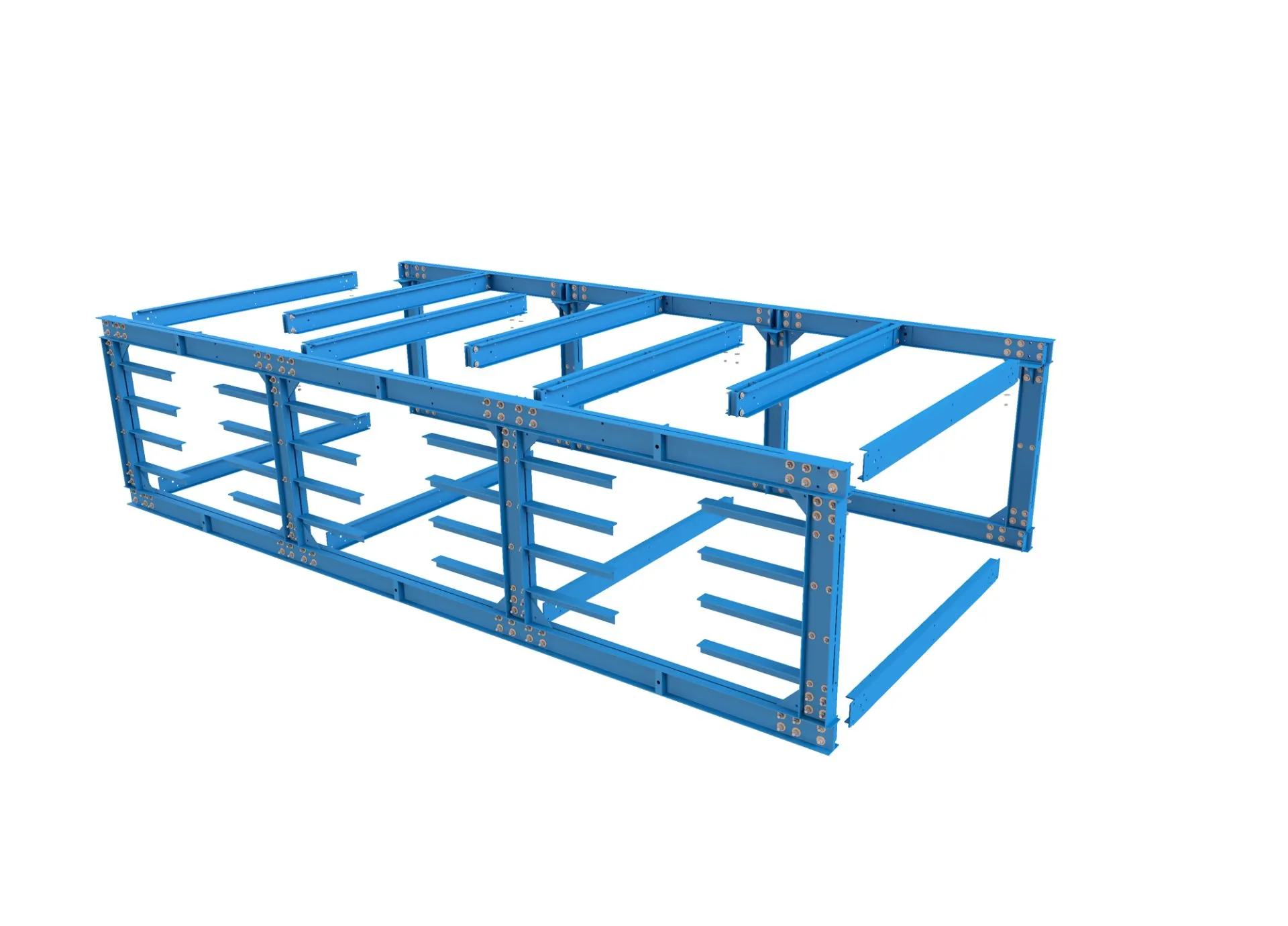

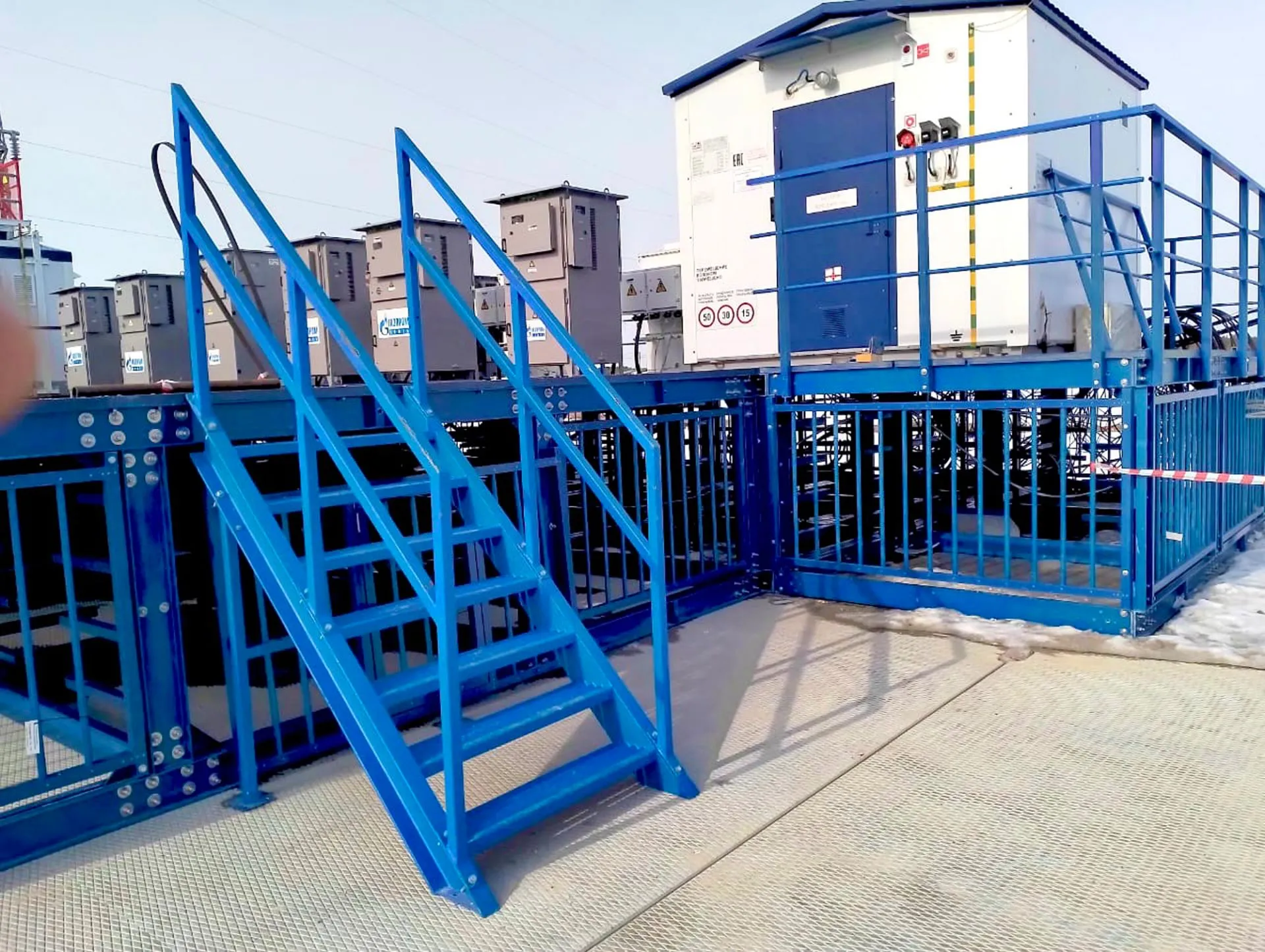

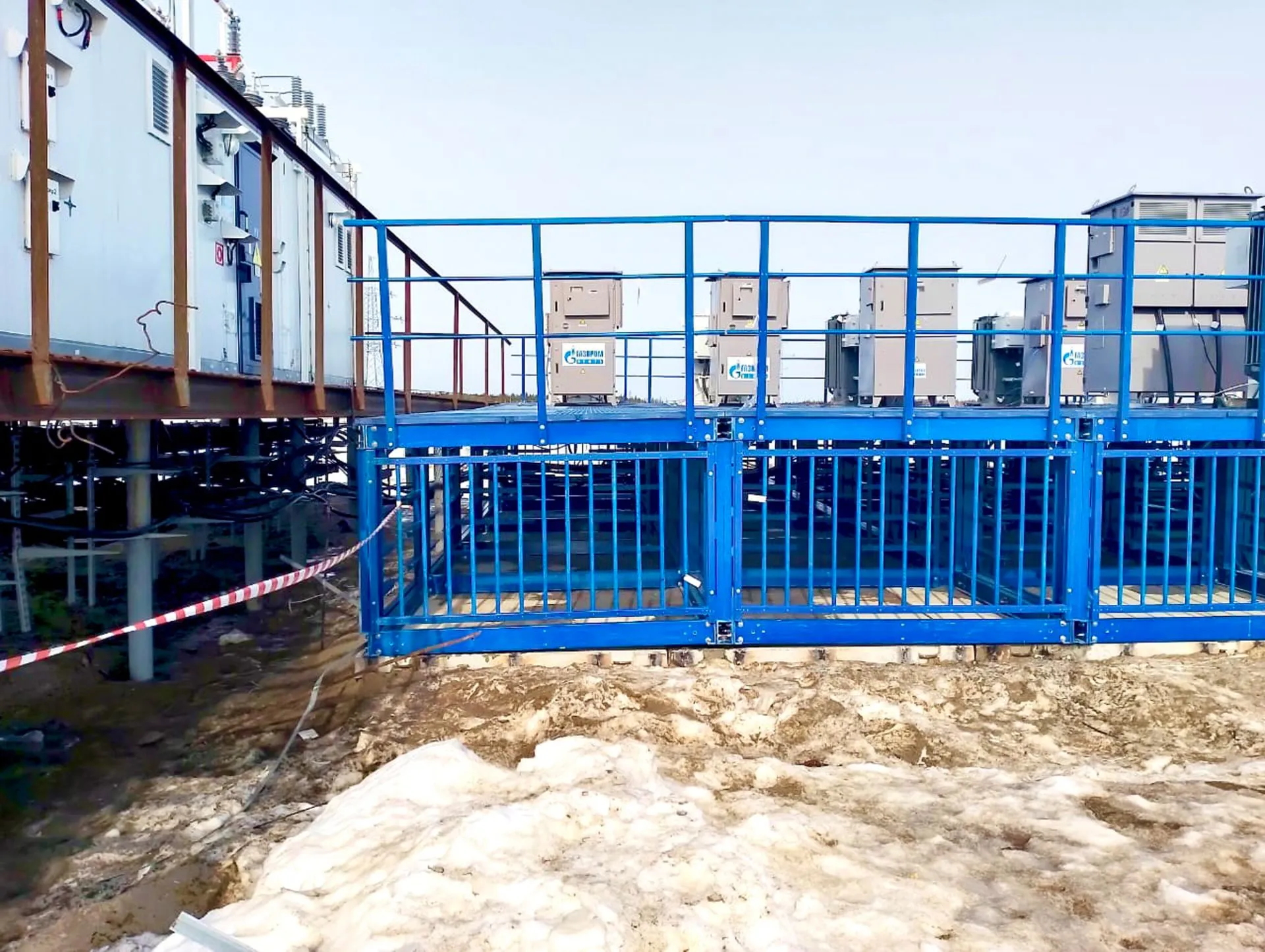

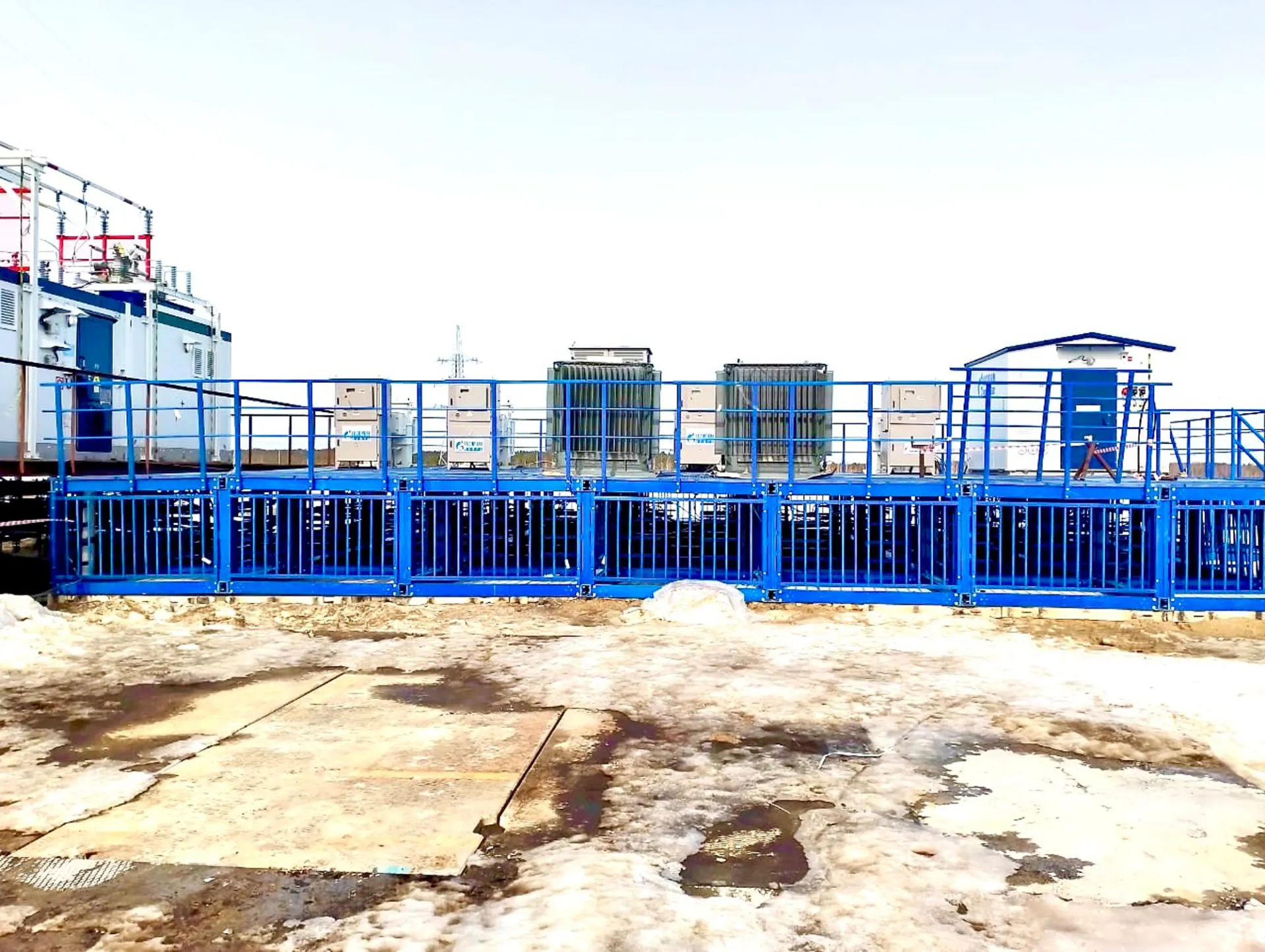

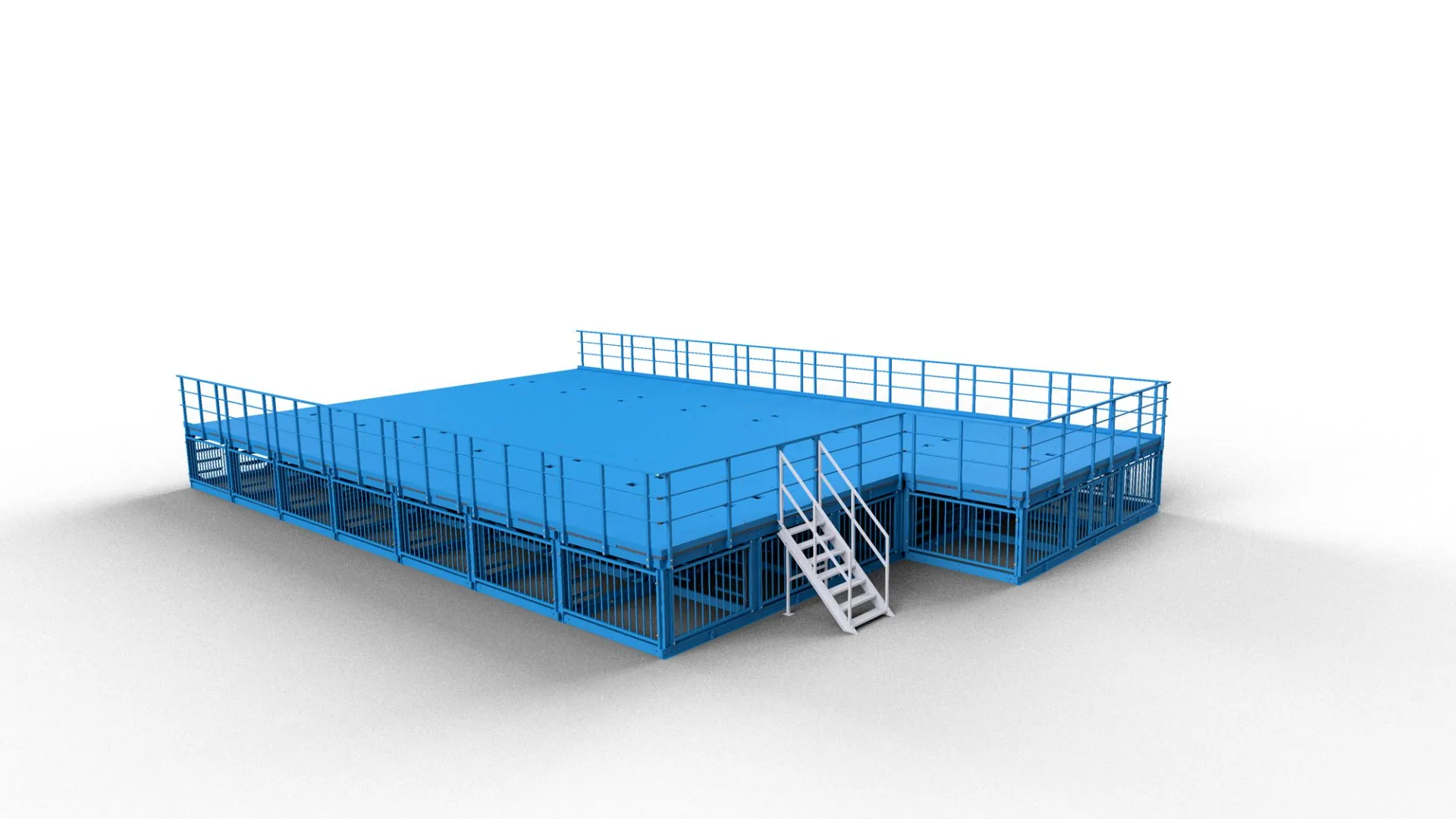

Модульные композитные площадки под оборудование собираются из нескольких унифицированных  типоразмеров рам и панелей, что упрощает размещение нескольких агрегатов в одной зоне. Сборные площадки под оборудование из композита позволяют в дальнейшем перестраивать конфигурацию, добавлять секции, менять расстановку оборудования без капитальных работ по бетону.

Композитная площадка под оборудование может поставляться в высокой степени заводской готовности: с разметкой под отверстия, подготовленными зонами под анкерные группы, технологическими проёмами, консолями для размещения кабельных линий и трубопроводов.. Это снижает трудоёмкость монтажа и риск ошибок сборки на объекте.

Диэлектрические и коррозионностойкие решения

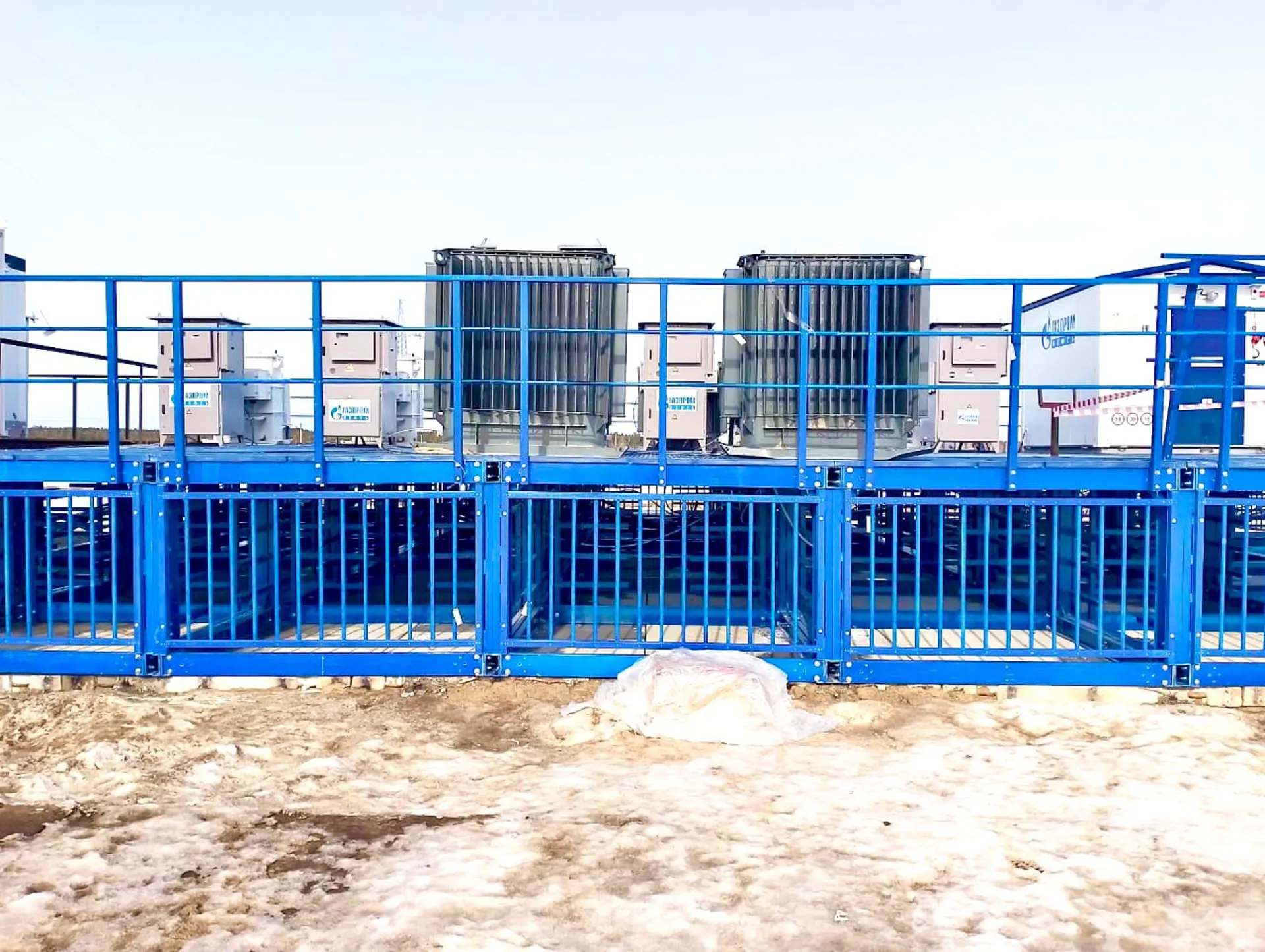

Диэлектрические площадки под оборудование из стеклопластика применяются в зонах шкафов КИПиА, распределительных устройств и оборудования с электроприводом. Стеклопластик не проводит ток, что снижает риск распространения токов утечки по конструкциям и упрощает выполнение требований по электробезопасности.

Коррозионностойкие площадки под технологическое оборудование из композитных материалов работают в условиях влаги, конденсата, агрессивных стоков и химически активных сред. Для конкретного объекта подбирается система материалов и покрытий «по проекту»: учитываются температуры, состав среды и требования к сроку службы.

Типы композитных площадок под оборудование PULTRA:

• рамные площадки из композитных профилей с настилом под отдельные агрегаты;


• модульные секционные площадки под группы оборудования и блочно-модульные установки;


• диэлектрические площадки под шкафы КИПиА и электрооборудование;


• коррозионностойкие площадки из стеклопластика для влажных и агрессивных зон;


• лёгкие площадки под оборудование из композита вместо металлических и бетонных.

Площадки под насосное, компрессорное и блочно-модульное оборудование

Площадки под насосное оборудование

Композитные площадки под насосное оборудование и площадка под насосное оборудование из стеклопластика обеспечивают выверенную отметку опорных плоскостей, размещение анкерных болтов и дренаж с поверхности для возможных протечек. Конструкция учитывает массу агрегата, динамические нагрузки, возможные пуски/остановы и режимы работы.

Стеклопластиковые площадки под насосы и агрегаты часто комбинируются с опорами под обвязочные и линейные трубопроводы, что позволяет собрать единую композитную систему: площадка под насосный блок и трубопроводы, увязанную по высотным отметкам и конфигурации трасс.

Площадки под компрессорное и вентиляторное оборудование

Площадка под компрессорное оборудование из композитного профиля проектируется с учётом повышенной вибронагруженности. Шаг опор, жёсткость рамной схемы и точки крепления задаются с запасом по жёсткости. Композитные площадки под воздуходувки и вентиляторы позволяют разместить оборудование над уровнем пола, обеспечив доступ к воздуховодам, вибровставкам и арматуре.

Для линий, где оборудование устанавливается на эстакадах или этажерках, композитные площадки под технологические блоки из композитных материалов могут опираться на стальные или железобетонные конструкции с использованием изолирующих прокладок в узлах «композит + металл».

Площадки под блочно-модульное оборудование и шкафы

Композитные площадки под блочно-модульное технологическое оборудование применяются как основания под насосные, фильтрационные и технологические блоки. Площадки под оборудование из стеклопластиковых профилей формируют ровную и устойчивую опорную систему для блок-боксов, а также для контейнерных модулей систем водоподготовки, теплоэнергетики, химводоочистки.

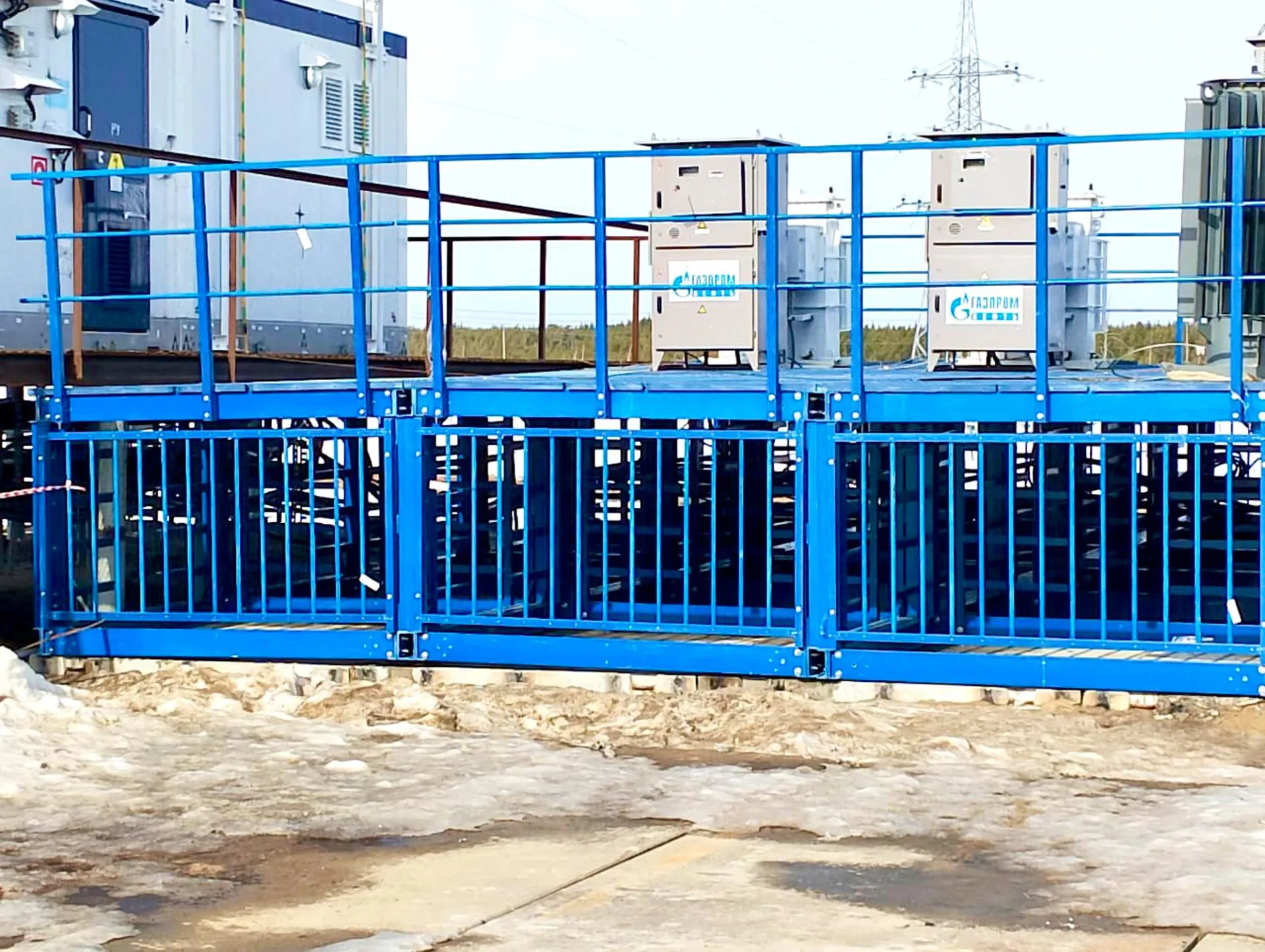

Композитные площадки под шкафы КИПиА и электрооборудование обеспечивают диэлектрическую развязку и устойчивость к коррозии, особенно в зонах, где шкафы устанавливаются на улице, на кровлях или на технических эстакадах.

Отрасли и условия эксплуатации

Насосные станции, КНС, водоснабжение и канализация

Композитные площадки под оборудование насосных станций и КНС используются для установки насосов, перемешивающих устройств, шкафов управления и вспомогательного оборудования. Площадки из стеклопластика под технологическое оборудование на очистных сооружениях устойчивы к воздействию сточных вод, аэрозолей и реагентов, применяемых при водоподготовке.

Композитные площадки под насосное и фильтрационное оборудование водоснабжения и канализации позволяют разместить оборудование в одном уровне, увязать отметки с трубопроводами, обеспечивая удобство эксплуатации через отдельные площадки обслуживания.

Нефтегаз и химическая промышленность

Композитные площадки под оборудование для нефтегазовых объектов применяются на перекачивающих станциях, в зонах резервуарных парков и на технологических эстакадах. Здесь особенно востребованы коррозионностойкие площадки под технологическое оборудование из композита для химических производств, устойчивые к проливам нефтепродуктов, реагентов и промышленных стоков.

Комбинация с другими композитными элементами — опорными конструкциями, настилами, ограждениями  — позволяет строить комплексные решения с унифицированной логикой проектирования и монтажа.

Энергетика, пищевая и фармацевтическая отрасли

Композитные площадки под оборудование для энергетических объектов применяются под насосы систем охлаждения, вспомогательные блоки, шкафы управления и контрольно-измерительную аппаратуру. Коррозионная стойкость, диэлектрические свойства и малый собственный вес особенно важны при размещении оборудования на этажерках и технических этажах.

Площадки под оборудование из стеклопластика для пищевой промышленности и площадки под оборудование из стеклопластика для фармацевтических производств используются там, где требуется устойчивость к частым мойкам, дезинфекции и возможным химическим воздействиям. Решения по химстойкости конструкций подбираются с учётом требований заказчика и отраслевых норм.

Наружная и внутренняя установка

Площадки под оборудование из композита для наружной установки устойчивы к атмосферным воздействиям, ультрафиолету и перепадам температур. Они применяются на открытых насосных станциях, в резервуарных парках, на эстакадах и кровлях.

Площадки под оборудование из стеклопластика для внутренних помещений используются в машинных залах, цехах, компрессорных и технологических блоках. Низкая масса облегчает монтаж на существующих перекрытиях с ограниченным запасом несущей способности.

Основные отрасли и сценарии применения композитных площадок PULTRA:

• насосные станции, КНС, системы водоснабжения и канализации;


• очистные сооружения, фильтрационные и реагентные узлы;


• нефтегазовые объекты, перекачивающие станции, резервуарные парки;


• химические производства и зоны агрессивных сред;


• энергетические объекты и подстанции;


• пищевые и фармацевтические производства;


• наружная установка блок-модулей и шкафов, площадки на кровлях и эстакадах.


Материалы и эксплуатационные свойства композитных площадок

Стеклопластик как материал площадок под оборудование

Площадки под технологическое оборудование из композитных материалов изготавливаются на базе квадратных профилей и решетчатых настилов PULTRA или закрытых решетчатых настилов PULTRA. Армирование непрерывным стекловолокном и полиэфирная матрица обеспечивают сочетание достаточной несущей способности и малого собственного веса.

Конструкция площадки под оборудование из стеклопластикового настила не подвержена коррозии, не растрескивается при локальных повреждениях защитного слоя, допускает локальный ремонт и замену отдельных элементов без остановки всего объекта.

Коррозионная стойкость и ресурс

Коррозионностойкие площадки под технологическое оборудование из композита применяются там, где металлические основания быстро теряют несущую способность: в зонах конденсата, аэрозолей, сточных и оборотных вод, а также вблизи химически активных сред. Подбор рецептуры и защитных слоёв выполняется в соответствии условиями эксплуатации с ориентиром на заданный срок службы и режим работы.

Композитные площадки под оборудование для агрессивных сред позволяют уменьшить объём регламентных работ и затраты на восстановление защитных покрытий по сравнению с традиционными материалами.

Диэлектрические и вибронагруженные узлы

Диэлектрические площадки под оборудование из стеклопластика особенно актуальны для шкафов КИПиА, распределительных устройств и приводов. Отсутствие токопроводящего пути через конструкцию упрощает выполнение требований по электробезопасности и снижает риски при аварийных режимах.

Для насосов, компрессоров, вентиляторов и другого вибронагруженного оборудования композитные площадки под оборудование из стеклопластиковых профилей проектируются с учётом динамики и схемы виброизоляции. Конкретные решения по подливкам, вибровставкам и анкерованию всегда задаются в проектной документации.

Монтаж композитных площадок под технологическое оборудование

Схемы опирания и крепления

Схемы опирания композитных площадок под оборудование зависят от конструкции объекта: фундамент, ростверк, перекрытие, стальная рама или конструкция эстакады. Рамы из композитных профилей  опираются на опорные площадки с заданным проектом шагом и схемой анкеров.

Площадки композитные для размещения технологического оборудования допускают монтаж на действующих объектах с минимальным вмешательством в существующие конструкции. Шаг опор и крепёж подбираются с учётом массы агрегатов, динамики и требований нормативов.

Инженерные допуски при обработке и креплении

При сверлении и монтаже композитных элементов соблюдаются базовые требования:

• отступ отверстий под крепёж от кромки профиля или настила — не менее 2–3 диаметров отверстий;


• сверление выполняется инструментом без ударного режима;


• после сверления отверстия и кромки зачищаются, при необходимости выполняется герметизация по рекомендациям производителя;


• в узлах «композит + металл» применяются прокладки для изоляции материалов;


• момент затяжки контролируется, особенно в опорных и анкеровочных узлах.


Ориентировочно шаг креплений и опор порядка ~1 пог. м может использоваться как отправная точка, если иное не задано в проекте или определено расчетом.

Подбор несущей способности и прогибов (по проекту)

Расчёт несущей способности площадок под оборудование выполняется с учётом массы агрегатов, возможных резервных нагрузок, динамики и условий эксплуатации. Ориентиры по прогибам — L/120…L/400, но точные значения определяются только в проектной документации.

Для объектов с сочетанием статических и динамических нагрузок (насосные станции, компрессорные, вентмашзалы) композитные площадки под оборудование дополнительно проверяются по вибрации и возможным резонансным эффектам.

Преимущества композитных площадок под технологическое оборудование PULTRA

• снижение массы площадок по сравнению с металлическими и бетонными основаниями, уменьшение нагрузки на фундаменты и перекрытия;


• высокая коррозионная стойкость в зонах влаги, конденсата, химически агрессивных сред и промышленных стоков;


• диэлектрические свойства, важные для шкафов КИПиА, электрооборудования и приводов;


• возможность монтажа на действующих объектах с минимальным вмешательством в существующий конструктив и коммуникации;


• модульность и сборность: возможность расширения, перестановки оборудования и поэтапной модернизации без капитальных работ;


• лёгкие площадки под оборудование из композита вместо металлических решений сокращают потребность в тяжёлой технике при монтаже;


• площадки под технологическое оборудование из композита на заказ — адаптация геометрии, опорной схемы и узлов крепления под конкретный агрегат или блочно-модульный комплекс;


• комплексное проектирование и поставка совместно с другими композитными элементами PULTRA (площадки обслуживания , лестницы , смотровые ходы и ограждения ).

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Проектирование, расчёт и изготовление площадок под оборудование

PULTRA выполняет проектирование композитных площадок для размещения технологического оборудования с учётом исходных данных по агрегатам, условиям эксплуатации и требованиями заказчика. На стадии проекта формируется схема опор, тип профилей и настилов, узлы крепления и взаимодействие с фундаментами и конструкциями объекта.

Расчёт композитных площадок под оборудование выполняется по действующим нормам с учётом статических и динамических нагрузок, температурных воздействий и агрессивной среды. По результатам расчёта уточняются сечения, шаг опор и необходимый запас по жёсткости.

Изготовление композитных площадок под технологическое оборудование и производство площадок под оборудование из стеклопластика ведётся по согласованной спецификации. Композитные площадки под оборудование купить можно как в виде типовых модульных комплектов, так и как полностью адаптированное решение под конкретный агрегат или объект. Площадка под оборудование из композита цена определяется длиной и шириной, схемой опирания, составом элементов и требуемой степенью заводской готовности.

Документация, логистика и маркировка

На композитные площадки под технологическое оборудование PULTRA предоставляются паспорта изделий, типовые узлы и, при необходимости, 3D-модели для включения в проектную документацию. Это упрощает работу проектировщиков и эксплуатационных служб.

Поставки организуются комплектами по объектам и единицам оборудования: насосы, насосные блоки, КНС, блочно-модульные установки, шкафы КИПиА, компрессорные и вентиляционные агрегаты. Каждый элемент получает маркировку, включающую:

• объект и номер очереди/зоны;


• обозначение агрегата или блока, к которому относится площадка;


• отметку установки и привязку к координатам/оси;


• позицию по спецификации и тип элемента (рама, панель настила, ребро, опора);


• дату изготовления и номер партии.

Такая система маркировки упрощает складирование, комплектацию, монтаж и последующую эксплуатацию. Композитные площадки под технологическое оборудование из композита на заказ могут поставляться по РФ и за её пределы с согласованием упаковки и схемы отгрузки.
