Площадки обслуживания PULTRA

Концепция и назначение композитных площадок обслуживания

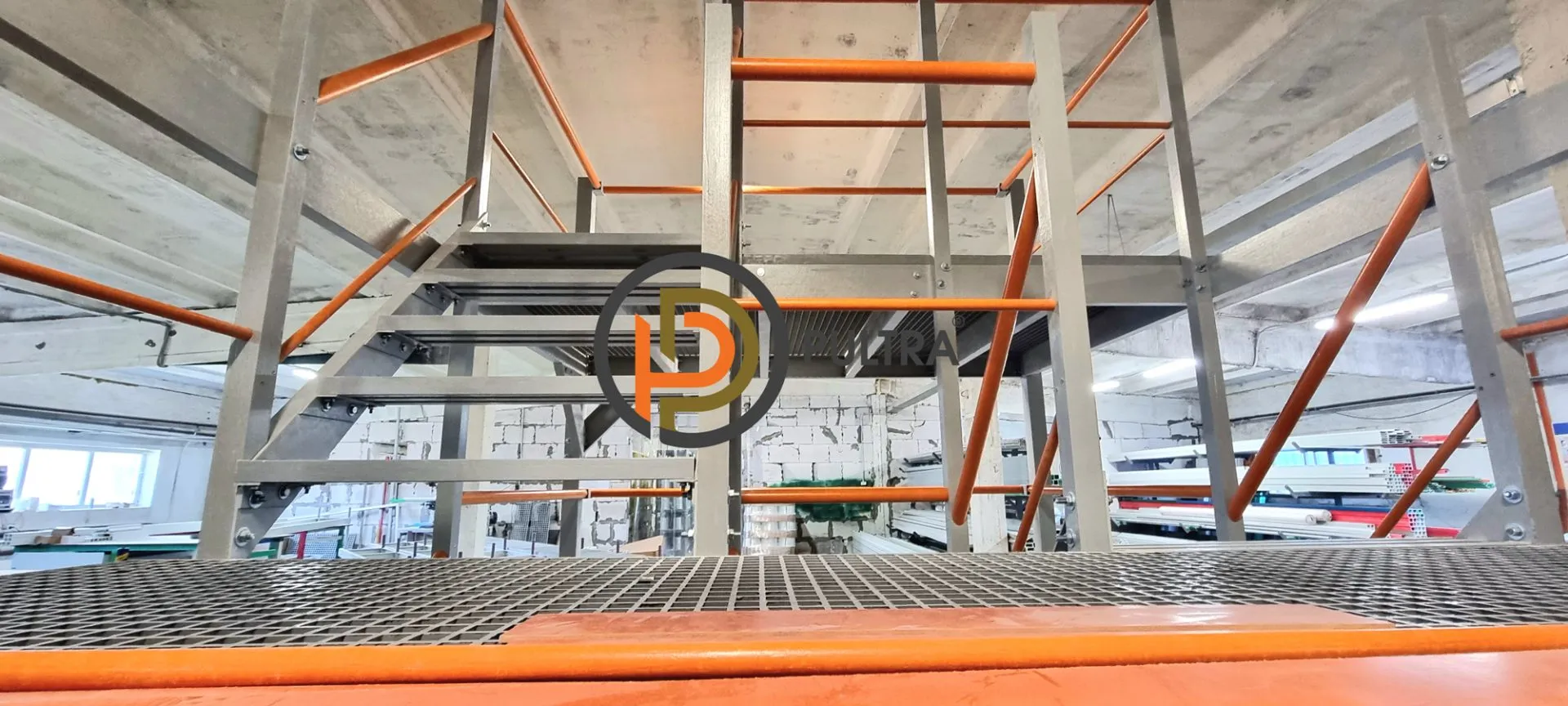

Площадки обслуживания технологического оборудования и трубопроводов

Площадки обслуживания технологического оборудования обеспечивают безопасный доступ к насосам, фильтрам, теплообменникам, воздуходувкам, компрессорам, вентиляционным агрегатам, шкафам управления и узлам КИПиА. Рабочие площадки обслуживания оборудования размещают на необходимых отметках, формируя удобные уровни для осмотра, регулировки и ремонта.

Композитные площадки обслуживания технологического оборудования и трубопроводов применяются в насосных, фильтровальных отделениях, на эстакадах, в зонах обвязки труб. Площадки для обслуживания оборудования и трубопроводов из композита позволяют организовать доступ к арматуре, дренажам, воздухоотводчикам и другим ответственным узлам даже при сложной трассировке коммуникаций.

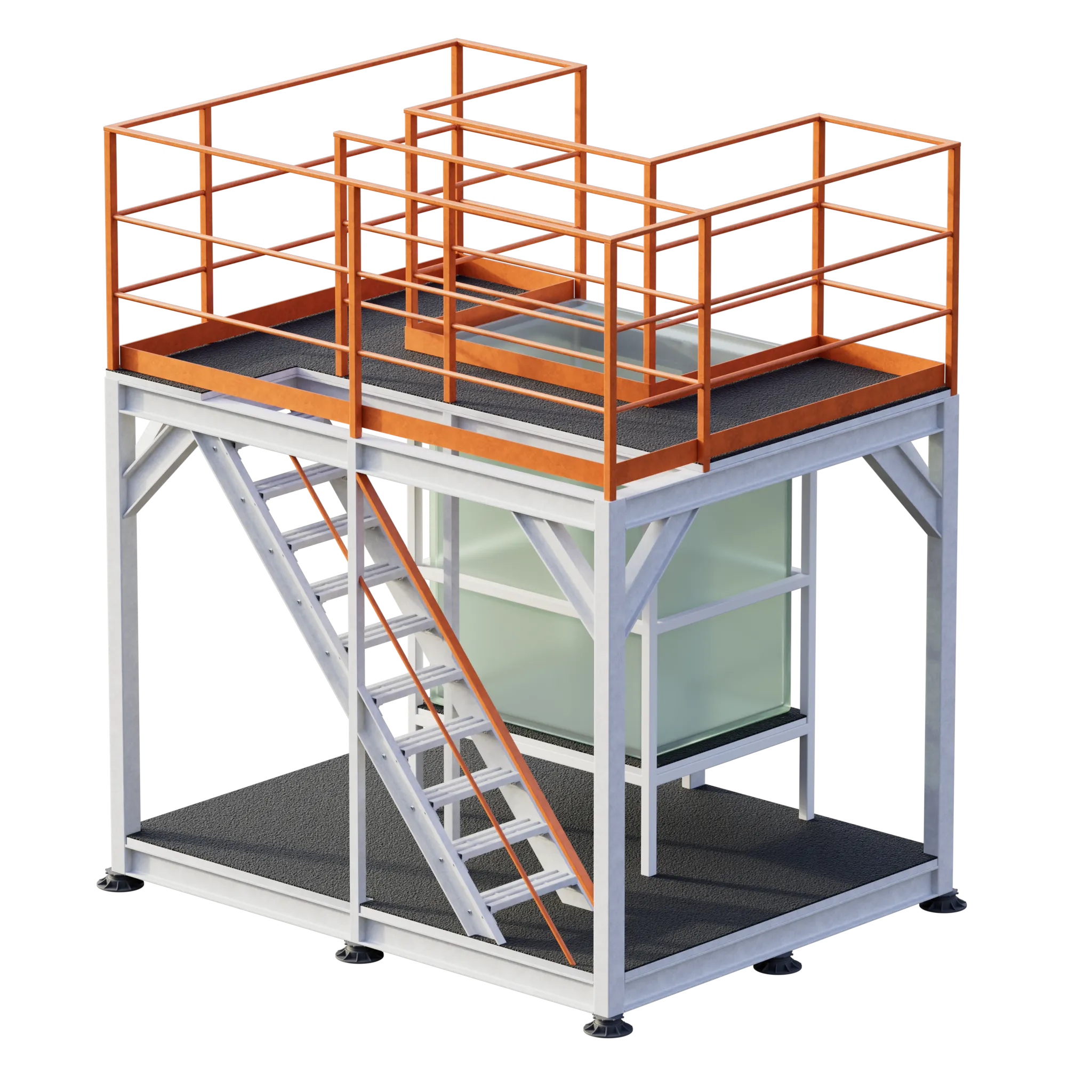

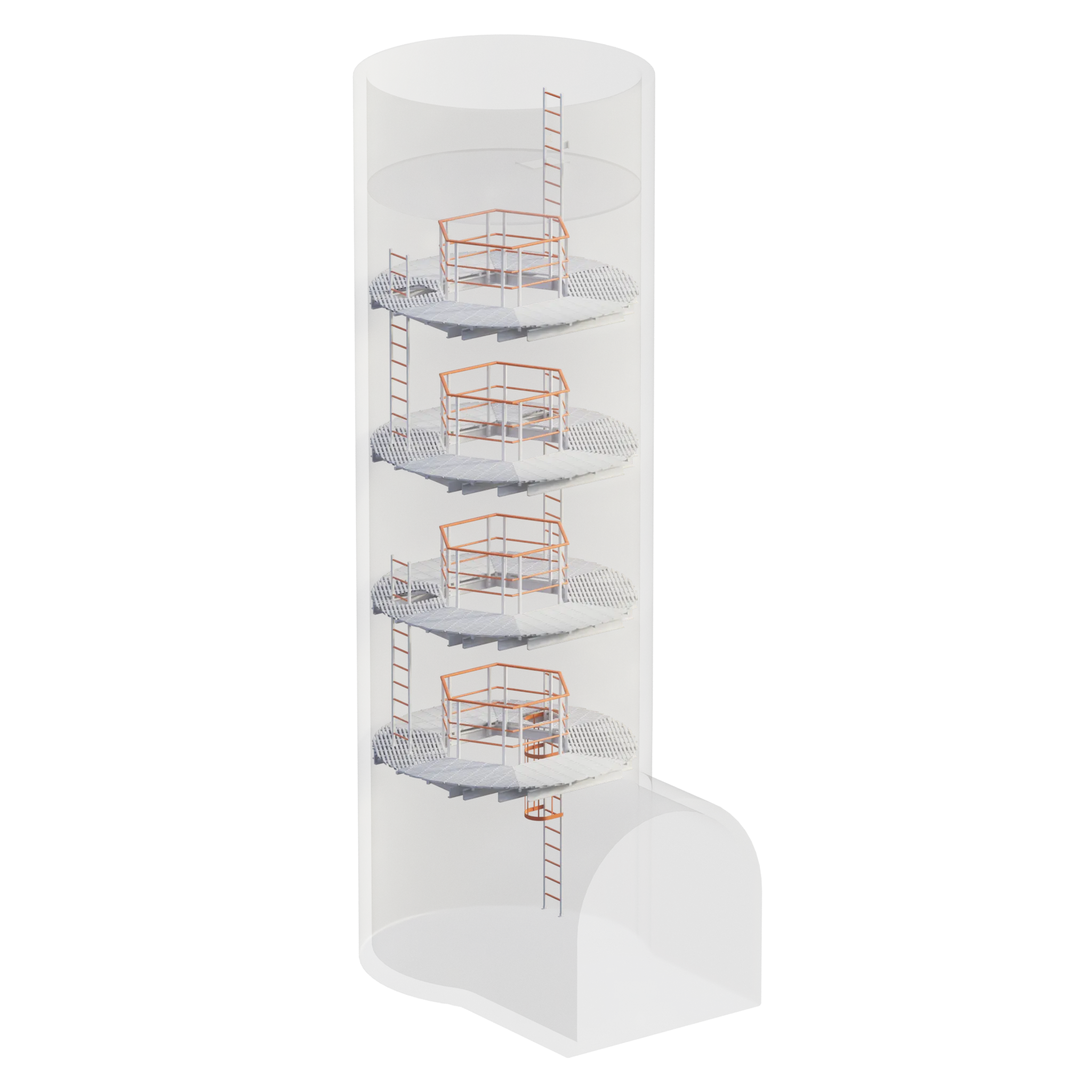

Площадки обслуживания резервуаров и инженерных сооружений

Для резервуаров, вертикальных аппаратов, отстойников, аэротенков, контактных резервуаров и ёмкостей химреагентов используются обходные и обводные площадки обслуживания из композитных материалов. Композитная площадка обслуживания резервуара из композита позволяет организовать безопасный обход по периметру, доступ к люкам, уровнемерам и патрубкам.

На объектах водоподготовки и водоочистки площадки обслуживания насосного оборудования и резервуаров часто подвергаются воздействию влаги, реагентов и аэрозолей. В таких условиях стеклопластиковые площадки и технологические площадки обслуживания из композитных материалов работают как коррозионностойкое решение с прогнозируемым ресурсом.

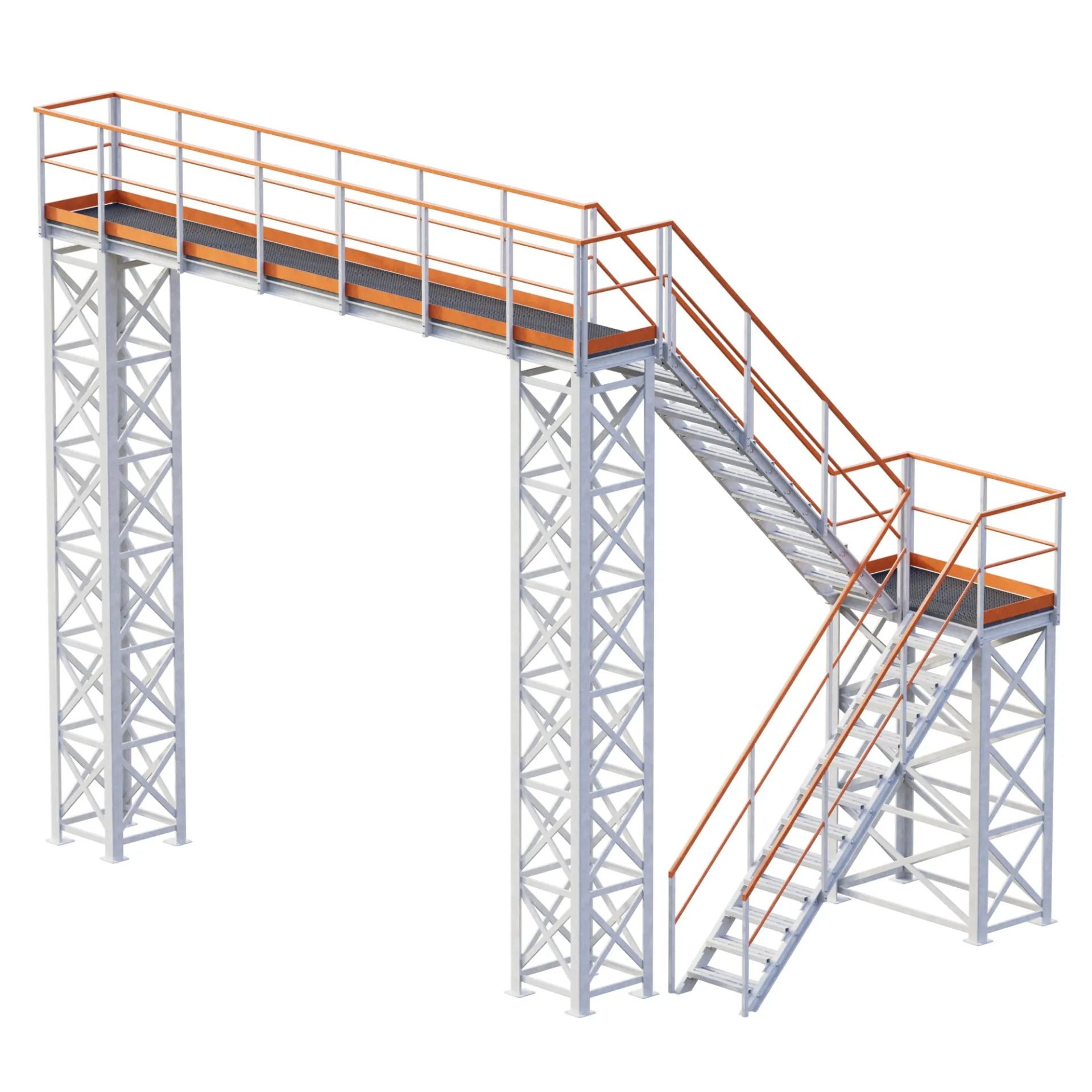

Переходные и обходные композитные площадки

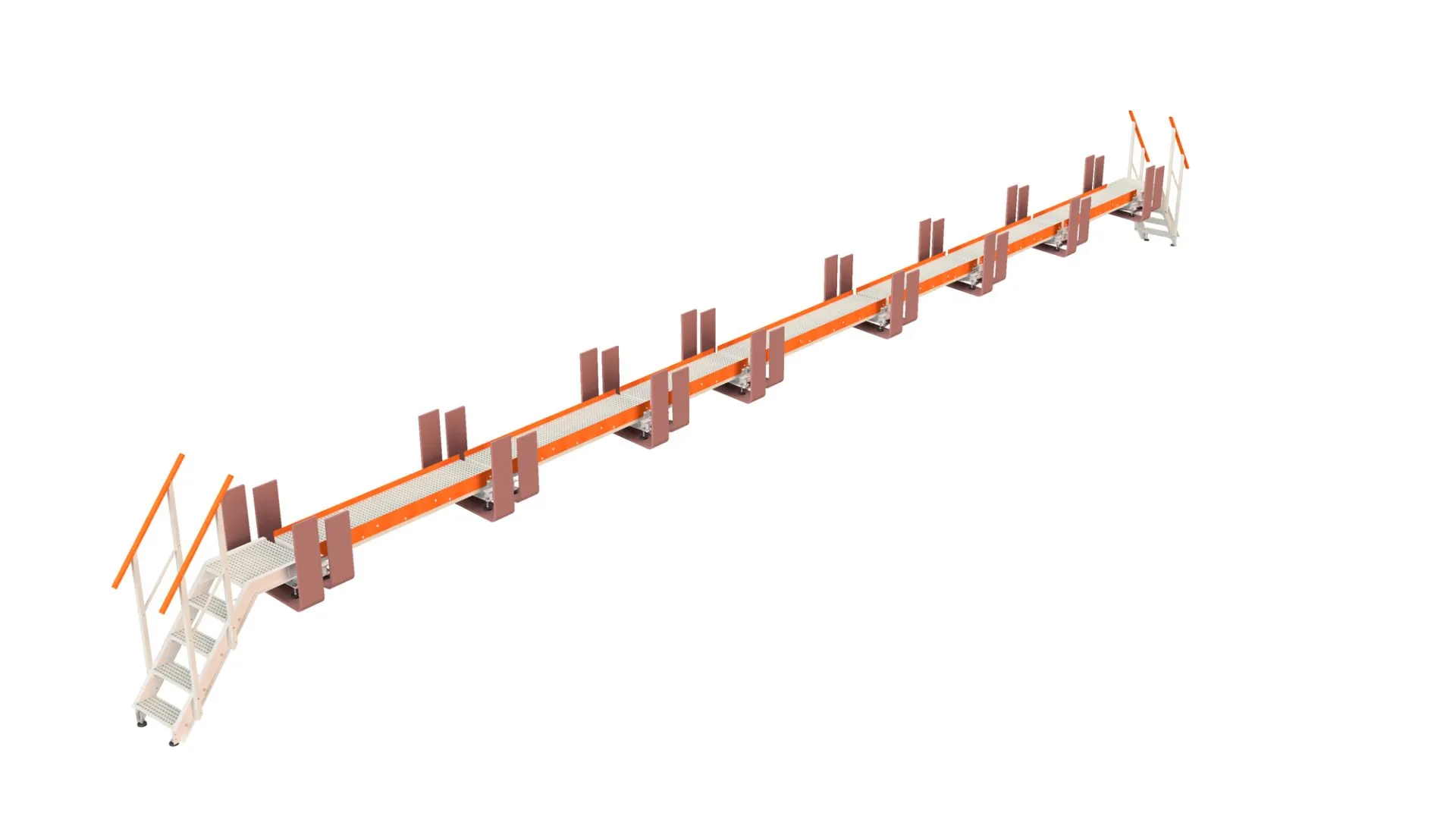

Переходные композитные площадки обслуживания используются как мостики через трубопроводы и кабельные эстакады, переходы между уровнями и обходные платформы вокруг блочных модулей. Легкие композитные площадки и композитные эстакады сопровождают технологические линии, обеспечивая непрерывный маршрут движения персонала.

Композитные площадки обслуживания и эстакады под оборудование позволяют оптимально обойти зоны с высокой плотностью коммуникаций, не перегружая несущие конструкции. Небольшая масса композита особенно важна при размещении переходных площадок на существующих опорах и перекрытиях.

Площадки для обслуживания кран-балок и транспортного оборудования

Отдельный класс решений — площадка для обслуживания кран-балки, подвесных путей, тельферов и конвейерных галерей. Такие площадки обслуживания оборудования размещают на верхних отметках зданий и сооружений, где критичны вес конструкции, простота монтажа и отсутствие дополнительной коррозионной нагрузки.

Лёгкий композитный каркас и настил позволяют монтировать площадку в стеснённых условиях, минимизируя вмешательство в существующую металлоконструкцию.

Приставные и модульные площадки для регламентных работ

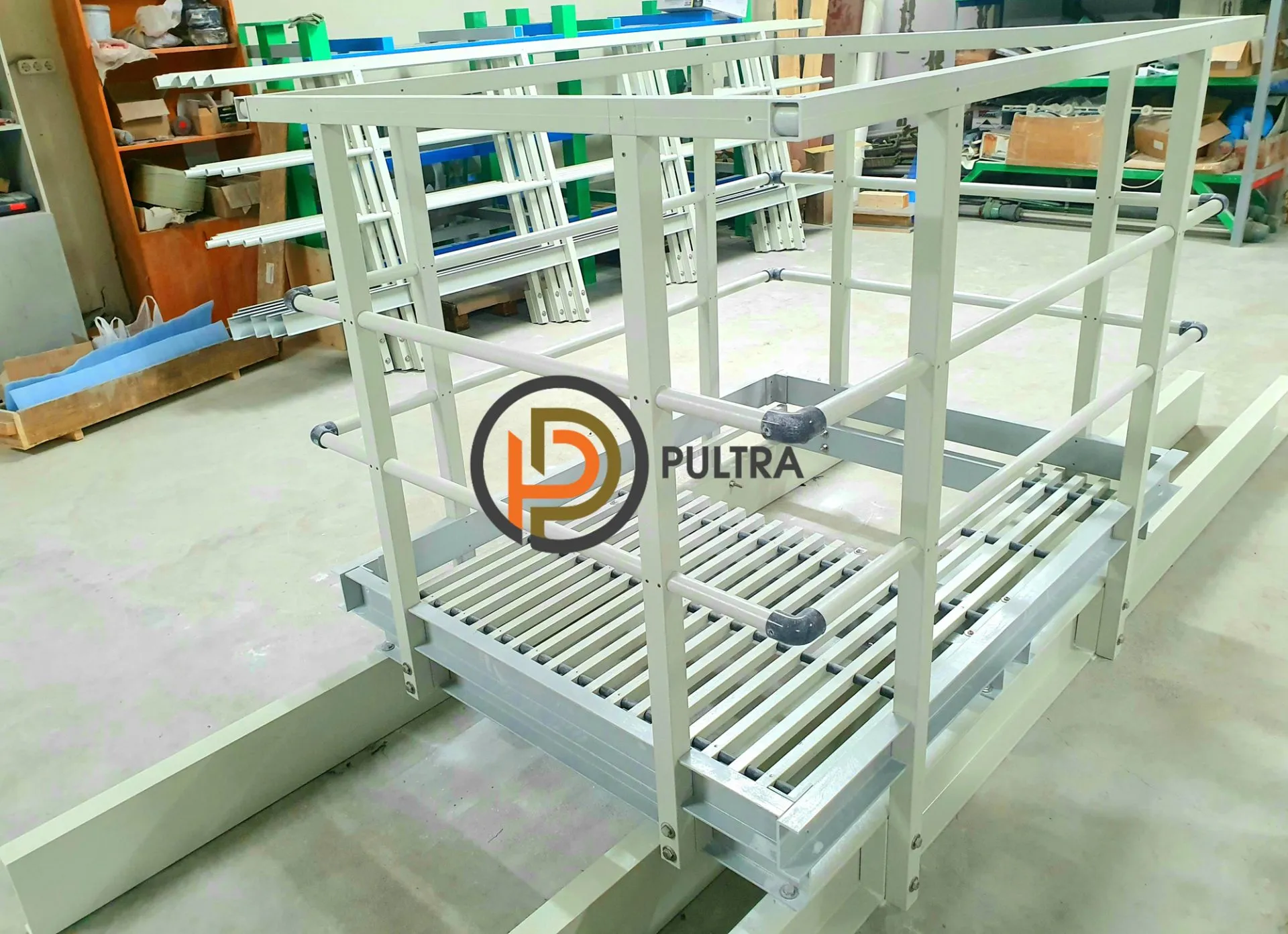

Приставная площадка обслуживания используется как временное или быстроразворачиваемое решение для регламентных работ, модернизации и доступа к редко посещаемым узлам. Модульные площадки обслуживания из композита и сборные композитные площадки обслуживания удобны тем, что собираются из стандартных элементов и могут быть разобраны либо перенесены на другой участок.

Такие рабочие площадки обслуживания оборудования особенно востребованы при реконструкциях действующих объектов, когда требуется обеспечить доступ к новому оборудованию без серьёзной доработки строительной части или усиления опор.

Конструкция и варианты исполнения площадок обслуживания

Несущая конструкция и композитный настил

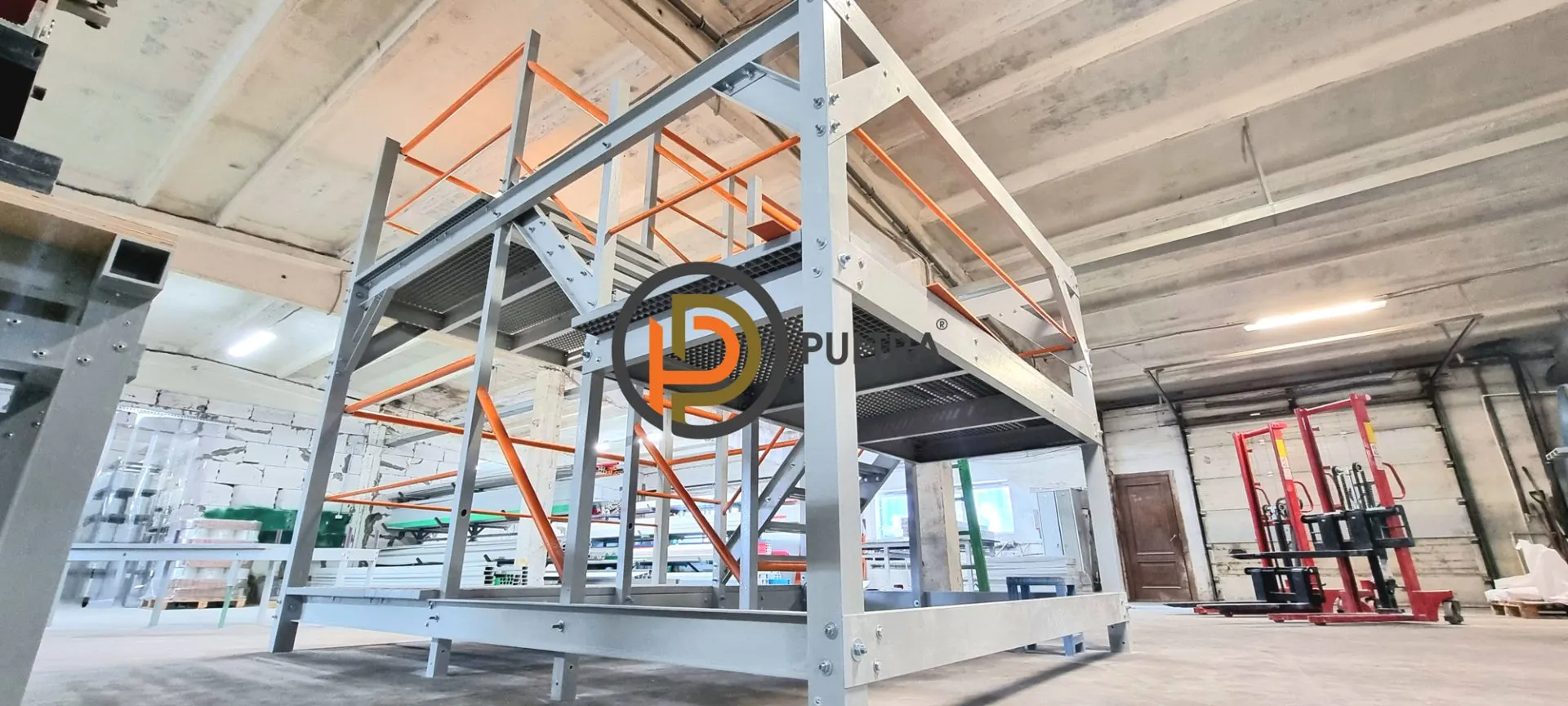

Базовая конструкция площадки обслуживания из композитного профиля включает опоры (стойки, рамы), продольные и поперечные балки, а также настил. Несущий каркас формируется из стеклопластиковых профилей, подобранных по сечению и жёсткости под заданные нагрузки.

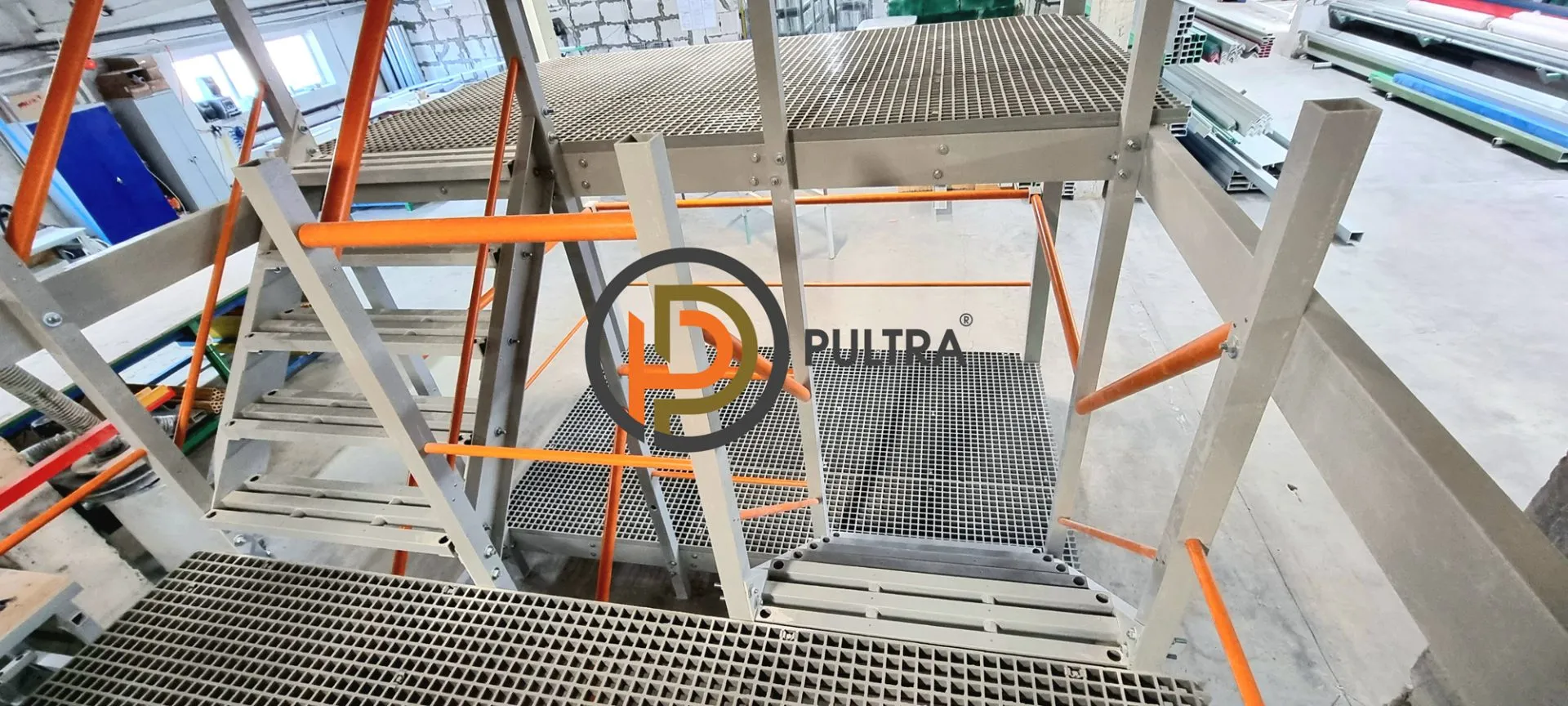

Рабочая поверхность формируется композитным настилом — решётчатым или листовым, с противоскользящим рельефом или кварцевым заполнением. Ширина, длина и конфигурация настила подбираются «по проекту», обеспечивая требуемую ширину прохода и удобство расстановки оборудования.

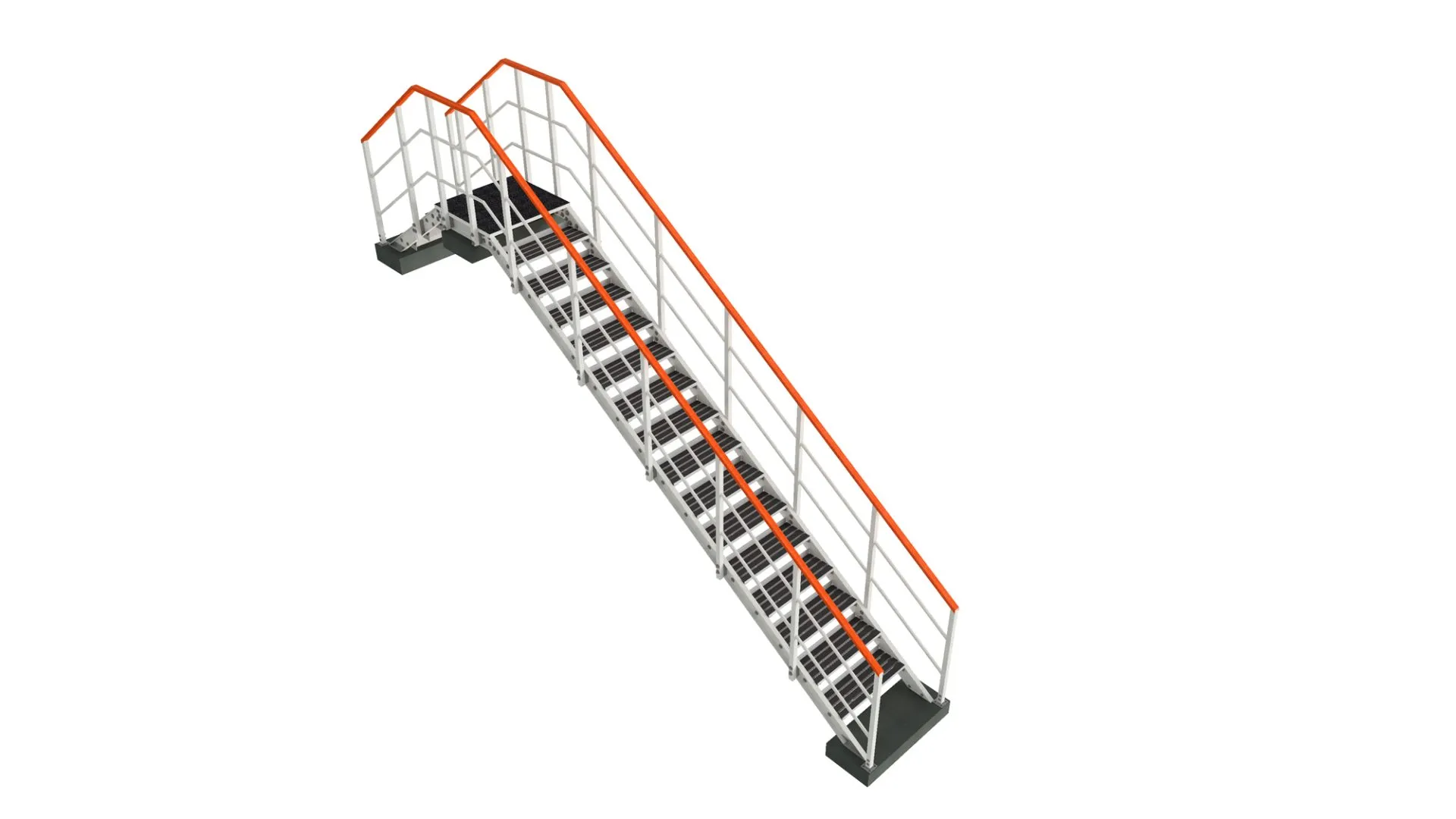

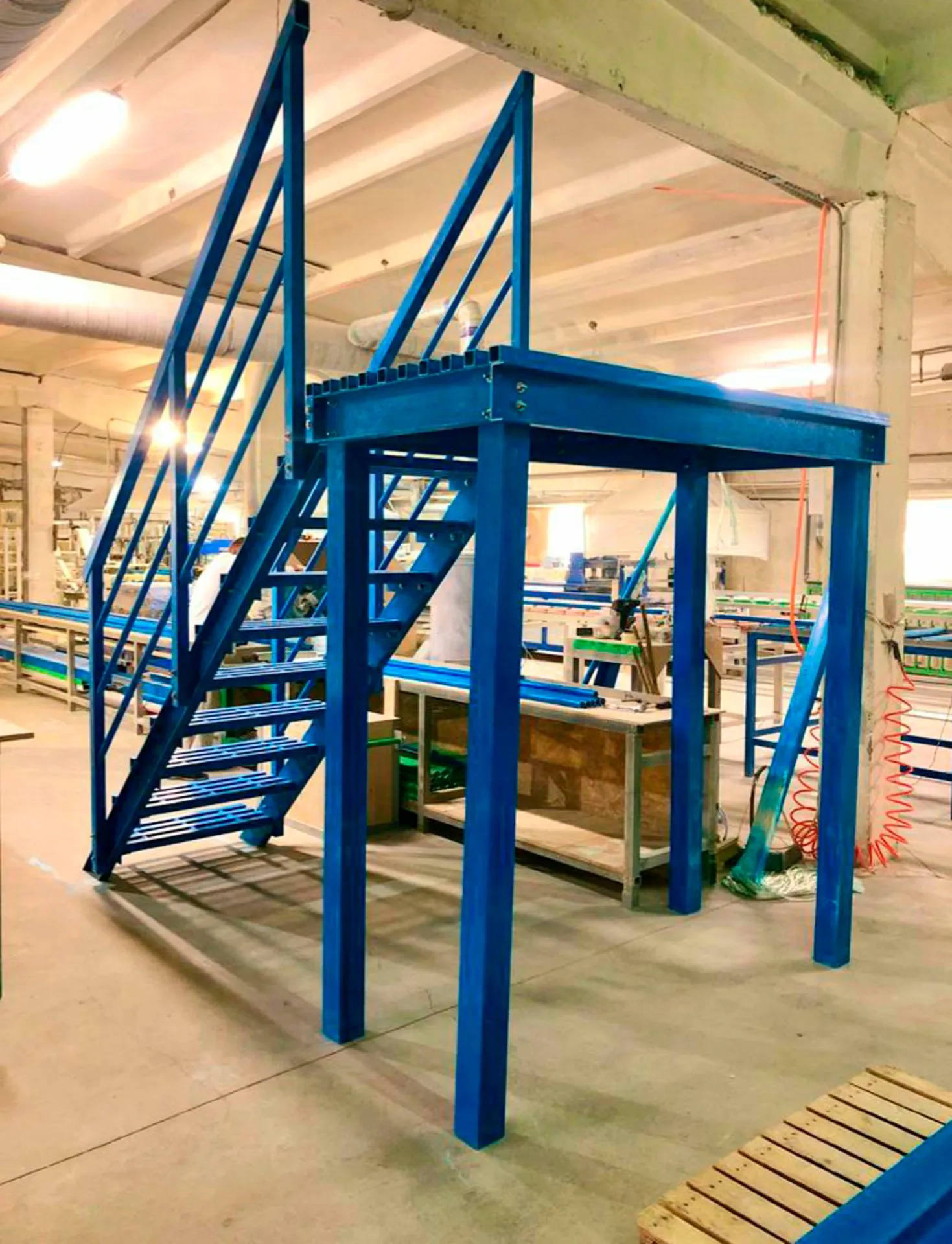

Лестничные доступы и ограждения

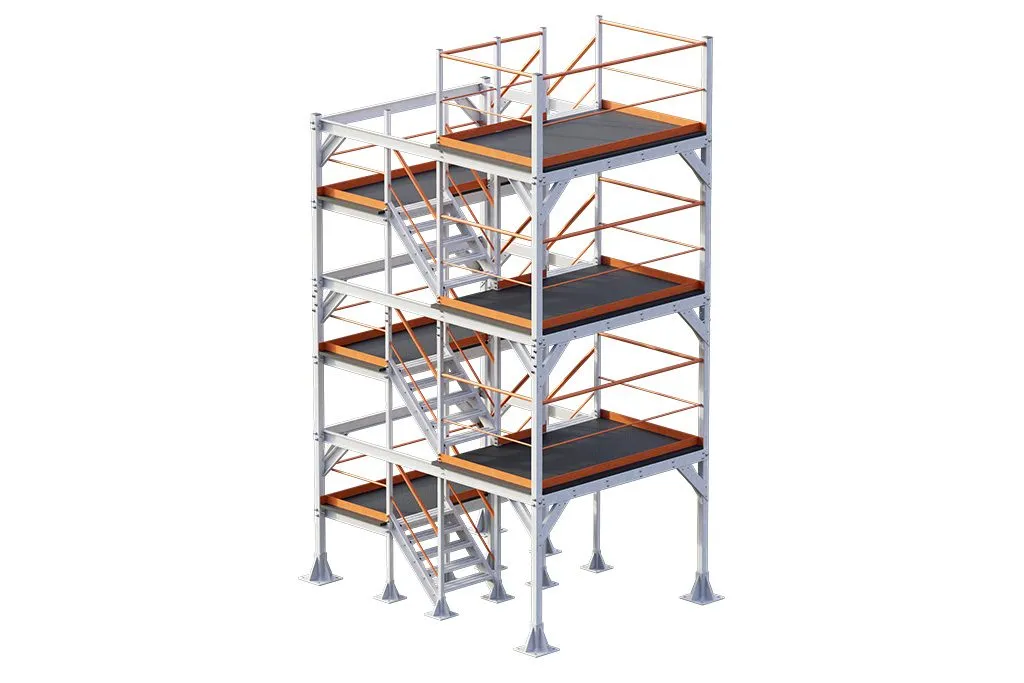

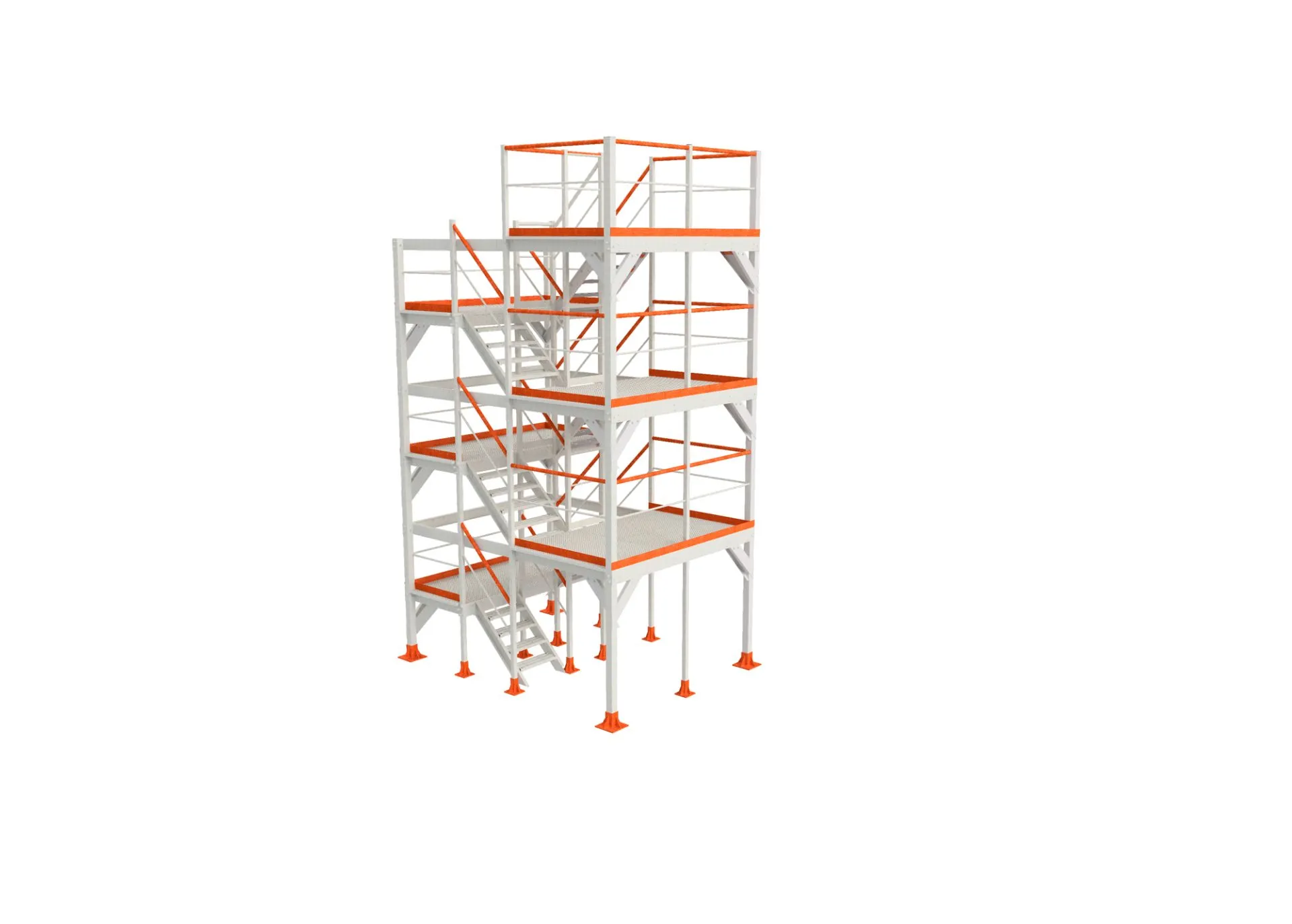

Как правило, площадка обслуживания оборудования с лестницей представляет собой комплекс: площадка + один или несколько лестничных маршей + ограждения по периметру. Лестничные марши обеспечивают подъём и спуск на нужные отметки, а ограждения фиксируют контур безопасного прохода.

Такой подход позволяет воспринимать площадку обслуживания как законченный модуль доступа, включающий все необходимые элементы безопасности: ступени с противоскользящим покрытием, поручни, бортики, ограждения по фронту и бокам.

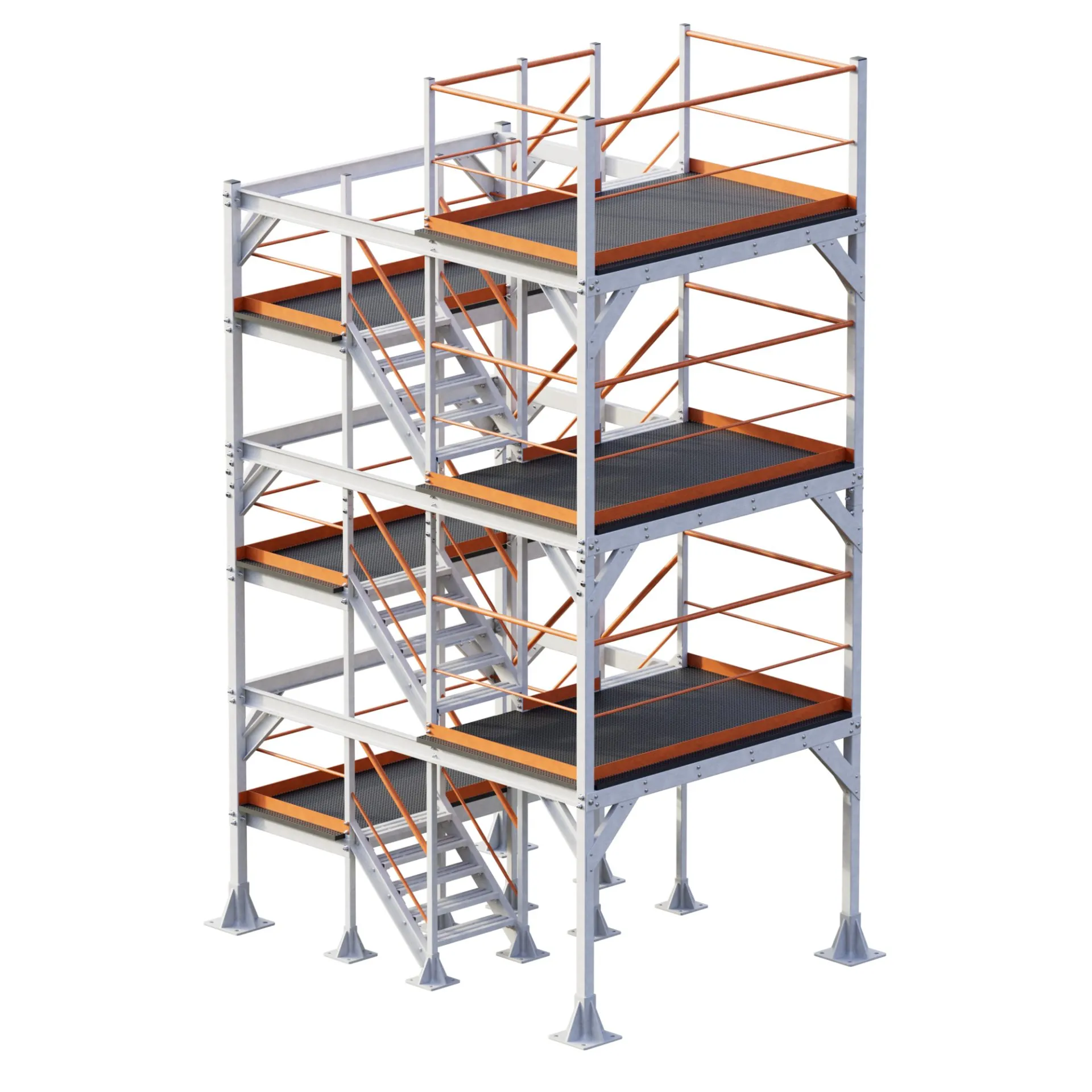

Приставные, переходные и модульные композитные площадки

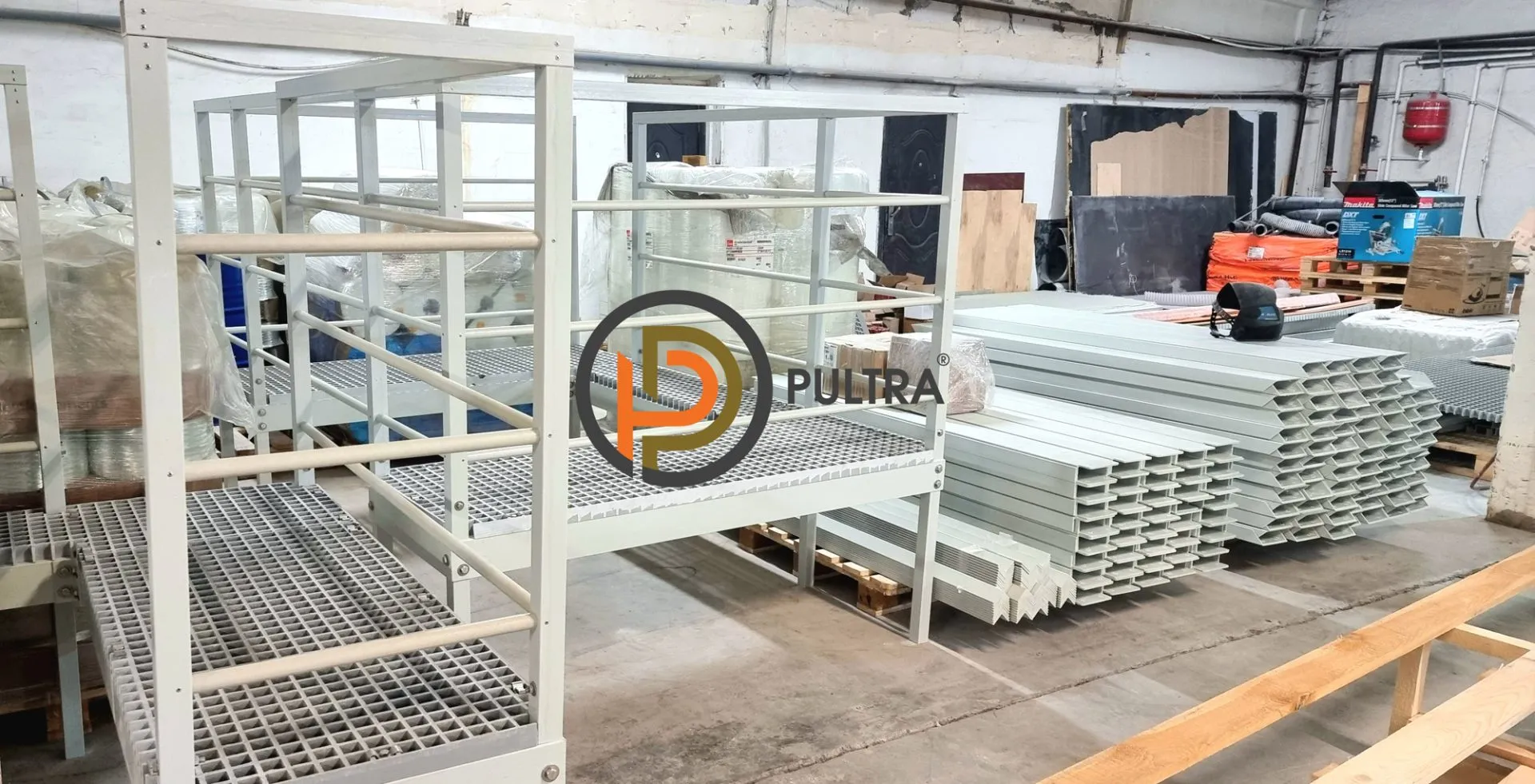

Приставные площадки обслуживания и переходные мостики собираются из типовых элементов каркаса и настила. Геометрия (длина, ширина, высота, радиусы и углы поворота) задаётся «по проекту», но сами элементы остаются унифицированными. Это упрощает изготовление и сокращает сроки поставки.

Модульные площадки обслуживания из композита и сборные композитные площадки обслуживания позволяют изменять конфигурацию во время эксплуатации: переставлять модули, наращивать длину трассы, добавлять повороты. Это удобно для проектов, где оборудование или трассы трубопроводов могут изменяться.

Площадки обслуживания из коррозионностойких материалов

Площадки обслуживания из коррозионностойких материалов особенно востребованы в зонах воздействия воды, реагентов, соляного тумана и промышленных стоков. Стеклопластиковые площадки и площадки обслуживания из стеклопластиковых профилей не подвержены коррозии, не требуют регулярной окраски и сохраняют геометрию при длительной эксплуатации.

Для уличных и прибрежных объектов, а также для химически нагруженных производств композитные площадки обслуживания оборудования выступают альтернативой оцинкованной или нержавеющей стали, позволяя снизить совокупную стоимость владения.

Типы и варианты композитных площадок обслуживания PULTRA:

• площадки обслуживания технологического и насосного оборудования;


• площадки обслуживания резервуаров и вертикальных аппаратов;


• переходные площадки и мостики над трубопроводами и коммуникациями;


• площадки для обслуживания кран-балок и верхних уровней оборудования;


• приставные площадки обслуживания для временных и регламентных работ;


• модульные и сборные композитные площадки обслуживания из стандартных элементов;


• композитные эстакады и площадки обслуживания вдоль технологических линий.


Материалы, покрытия и температурные режимы

Площадки обслуживания из композитного профиля и настила

Площадки обслуживания из композитного профиля изготавливаются на базе стеклопластиковых элементов: стойки, балки, обвязки и дополнительные связующие элементы. Рабочая поверхность — стеклопластиковые площадки из решётчатого или листового настила.

Такая комбинация даёт лёгкую, но жёсткую несущую систему, устойчивую к действию влаги, атмосферных факторов и многих промышленных сред. Площадки из композитных материалов не боятся длительного контакта с водой и конденсатом, что критично для насосных, ЛОС и инженерных сооружений.

Изофталевая и ортофталевая системы

Для изготовления профилей и настилов используются полиэфирные смолы с армированием непрерывным стекловолокном. В зависимости от условий эксплуатации применяются:

• ортофталевая система — для стандартной промышленной атмосферы без постоянного воздействия агрессивных растворов;


• изофталевая система — для влажных, прибрежных и химически нагруженных зон, где требуется повышенная химстойкость.


Именно такой подбор обеспечивает площадки обслуживания из коррозионностойких материалов. Конкретная система, состав и защитные покрытия уточняются под среду и планируемый эксплуатационный ресурс площадок.

Противоскользящие поверхности и безопасность движения

Рабочая площадка обслуживания должна обеспечивать устойчивое положение персонала при любых погодных условиях и технологических загрязнениях. Для этого используются противоскользящие поверхности: рельефный настил, рифление, кварцевое покрытие в зоне перемещения персонала.

Композитные площадки рассчитаны на диапазон температур −60…+100 °C, что позволяет применять их как в холодных климатических регионах, так и в тёплых цехах. Противоскользящая поверхность сохраняет функциональность при обледенении и намокании, при условии корректного подбора типа настила и покрытия.

Монтаж и интеграция с существующими конструкциями

Опоры, анкеровка и шаг опор

Площадки обслуживания устанавливаются на фундаменты, перекрытия или металлоконструкции. Опоры и рамы крепятся через подпятники и анкера, при необходимости используются опорные плиты и закладные детали. Конкретная схема опирания и анкеровки задаётся проектом.

Ориентировочно шаг опорных балок и лаг площадки принимают порядка 1 погонного метра, если иной шаг не указан в проектной документации или паспортах. Фактические значения подбираются по расчёту с учётом несущей способности профилей и ожидаемых нагрузок.

Инженерные допуски при работе с композитом

При монтаже площадок обслуживания из стеклопластиковых профилей соблюдаются базовые требования:

• отступ отверстий под крепёж от кромки профиля — не менее 2–3 диаметров отверстия;


• сверление и обработка — только инструментом без ударного режима;


• после сверления кромки и отверстия зачищаются и при необходимости герметизируются по рекомендациям производителя;


• в узлах «композит + металл» используются прокладки для изоляции от контакта материалов для предотвращения абразивного воздействия;


• момент затяжки резьбовых соединений контролируется динамометрическим инструментом, особенно в узлах крепления опор, балок и настила.


Соблюдение этих допусков увеличивает срок службы конструкции и позволяет сохранить расчётную жёсткость каркаса.

Подбор шага опор и прогибов (по проекту)

Шаг опор, сечения профилей и толщина настила подбираются «по проекту» с учётом эксплуатационных нагрузок: массы персонала, оборудования, возможных локальных нагрузок, а для наружных площадок — также снеговых и ветровых воздействий.

Ориентирами могут служить уровни прогибов порядка L/120…L/400, при этом конкретные критерии допустимой деформаций и требуемой жёсткости фиксируются в проектной документации. При необходимости учитывается совместная работа композитной площадки с металлическими или железобетонными опорами.

Замена металлических площадок на композитные

Во многих случаях композитные рабочие площадки обслуживания используются для модернизации существующих объектов. Лёгкий композитный каркас и настил позволяют использовать прежние опорные конструкции с меньшей нагрузкой, сократить коррозионный износ и упростить инспекции.

Замена металлических площадок на композитные может выполняться поэтапно, с использованием существующих фундаменты и колонн, что снижает объём строительных работ и позволяет по максимуму использовать имеющиеся ресурсы объекта.

Преимущества композитных площадок обслуживания PULTRA

• меньшая масса по сравнению с металлическими площадками, снижение нагрузки на несущие конструкции и упрощение монтажа;


• коррозионная стойкость в зонах воды, реагентов, соляного тумана, стоков и атмосферных воздействий;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных и внутренних применений;


• возможность изготовить площадки обслуживания из стеклопластика под заказ под геометрию конкретного оборудования и трасс;


• модульность: сборные композитные площадки обслуживания для ускорения монтажа и последующей реконфигурации;


• интеграция с композитными лестницами, настилами, ограждениями и кабельными системами в единую систему платформ и переходов ;


• площадки обслуживания из коррозионностойких материалов с низкими затратами на обслуживание и ремонт;


• возможность комплексного проектирования и изготовления композитных площадок обслуживания с последующим сопровождением монтажа.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Номенклатура, комплектация и типовые решения

Площадки обслуживания PULTRA могут поставляться как набор отдельных элементов, так и в виде готовых комплектов под конкретные зоны объектов. В состав решения входят:

• несущий композитный каркас (стойки, балки, обвязки) из линейки профилей PULTRA ;


• настил — решётчатый или профилированный ;


• лестничные марши и ступени для подъёма на площадку ;


• ограждения по периметру и защитные элементы ;


• при необходимости — сопряжения с блок-боксами и кабельными трассами ;


• крепёжные элементы, подпятники, соединительные детали.


Типовые комплекты могут разрабатываться для:

• площадок обслуживания насосных агрегатов и фильтров;


• площадок обслуживания резервуаров и вертикальных аппаратов;


• переходных платформ над трубопроводами и инженерными коммуникациями;


• площадок для обслуживания кран-балок и подвесных путей;


• локальных приставных площадок обслуживания в стеснённых условиях.


Отрасли и области применения композитных площадок обслуживания

Композитные площадки обслуживания и композитные эстакады применяются в широком спектре отраслей:

• объекты водоподготовки и водоочистки (площадки обслуживания насосного оборудования, фильтров, аэротенков, резервуаров чистой и сточной воды);

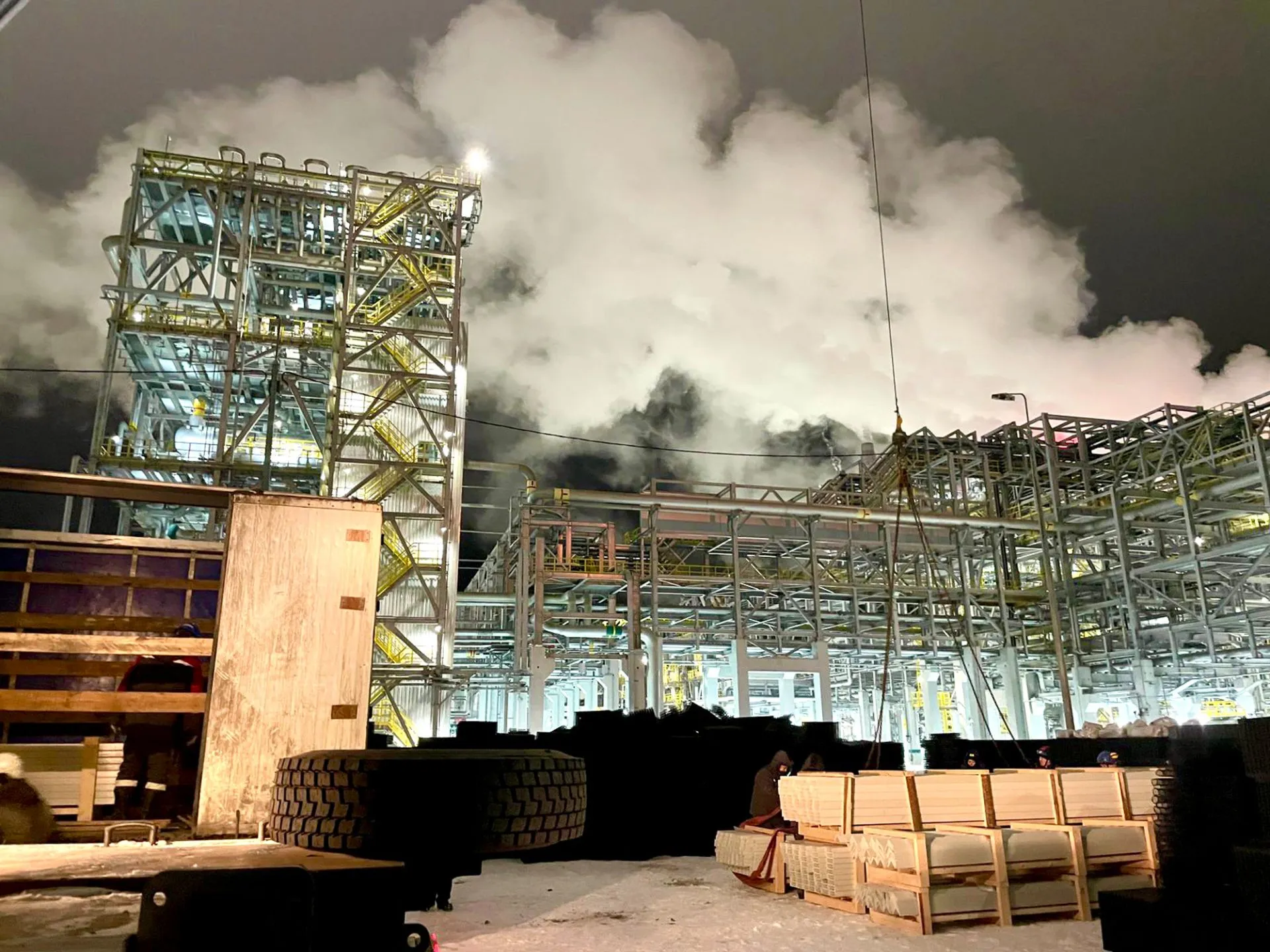

• нефтегазовая отрасль, нефтехимия, химическая промышленность (площадки и композитные эстакады вдоль трубопроводов, вокруг аппаратов, блочных модулей, узлов дозирования реагентов);


• энергетика (ТЭЦ, котельные, насосные станции, ГРП/ГРУ, площадки обслуживания теплоэнергетического и вспомогательного оборудования);


• целлюлозно-бумажная, горнодобывающая, цементная промышленность (площадки обслуживания транспортёров, дробилок, классификаторов, смесителей в пыльных и агрессивных средах);


• пищевые и фармацевтические производства (коррозионностойкие платформы и переходы с повышенными санитарными требованиями);


• коммунальная инфраструктура и инженерные сооружения (насосные станции, КНС, ЛОС, инженерные блоки, где важны коррозионностойкость и упрощённый монтаж);


• портовые терминалы, склады с агрессивными средами и сложным климатом (лёгкие коррозионностойкие площадки и переходы для доступа к технологическим узлам).


Перечень не ограничивается указанными отраслями: по запросу возможна разработка индивидуальных решений, в том числе нестандартных площадок обслуживания технологического оборудования по проектным данным заказчика.

Проектирование, изготовление и монтаж

PULTRA участвует в проектировании площадок обслуживания оборудования и трубопроводов на основе исходных данных заказчика. Процесс включает:

• формирование предварительного технического решения и схемы расположения площадок обслуживания;


• подбор профилей, настилов и основных узлов по расчётным нагрузкам;


• выпуск рабочих чертежей и/или 3D-модели площадок;


• согласование узлов примыкания к строительным и металлоконструкциям;


• изготовление комплектов площадок обслуживания из композитных материалов;


• поставку на объект и сопровождение монтажа.


Монтаж площадок обслуживания технологического оборудования выполняется по проектной документации с соблюдением допусков при работе с композитом. При необходимости решения увязываются с уже существующими лестницами, ограждениями, эстакадами и блок-боксами.

Документация, логистика и маркировка

На композитные площадки обслуживания предоставляются паспорта изделий, типовые узлы и, при необходимости, комплект чертежей для встраивания в проект заказчика. Для сложных объектов может быть подготовлен пакет документации с разбивкой по зонам и уровням.

Поставки организуются:

• в виде погонажных элементов и отдельных узлов для сборки на месте;


• либо в виде готовых секций и модулей с раскроем и изготовлением в размер для конкретных участков (насосная, резервуар, кран-балка, эстакада, переход).


Элементы площадок маркируются: на ярлыках указываются объект, зона, уровень, тип площадки и дата изготовления. Это упрощает сборку и контроль комплектации. Логистика выстраивается с учётом графика строительно-монтажных работ, поставки возможны по всей территории РФ и, при необходимости — за её пределы.
