Смотровые ходы композитные PULTRA

Назначение и области применения композитных смотровых ходов

Смотровые ходы для мостов и транспортной инфраструктуры

На мостах смотровые ходы моста используются для доступа к пролетным строениям, поперечным балкам, опорным участкам и узлам крепления. Смотровые ходы для мостов размещаются под мостовым полотном и вдоль длины пролётов, обеспечивая персоналу безопасный проход по всей зоне контроля.

Смотровые ходы для автодорожных мостов и смотровые ходы для железнодорожных мостов работают в условиях вибраций, перепадов температур и воздействия влаги. Композитный настил снижает нагрузку на конструкцию и не требует периодической антикоррозионной обработки, что особенно важно на протяжённых мостовых переходах.

Смотровой ход под мостом формируется как непрерывный или секционный проход с ограждениями и бортиками. Геометрия конструкции (ширина, уклоны, шаг опор) задаётся проектной документацией и выполняется в соответствии с действующими нормами для конкретного типа моста.

Смотровые ходы на эстакадах, галереях и вдоль трубопроводов

Смотровые ходы на эстакадах и галереях обеспечивают эксплуатационный доступ к трубопроводам, кабельным трассам и вспомогательному оборудованию. Композитные смотровые ходы на технологических эстакадах и смотровые ходы для кабельных эстакад устраиваются вдоль трасс, не увеличивая существенно массу существующих конструкций.

Смотровые ходы вдоль трубопроводов позволяют обходить магистрали, перемещаться к узлам арматуры, дренажам, компенсаторам. В зонах с кабельными линиями диэлектрические смотровые ходы из композита исключают наличие токопроводящей сплошной металлической поверхности.

Смотровые ходы для резервуарных парков, насосных станций и очистных

В резервуарных парках смотровые ходы для резервуарных парков применяются для обхода резервуаров, осмотра металлоконструкций, контроля состояния герметизации и оборудования на кровле. Композитные смотровые помосты могут проходить по кольцу, радиально или по индивидуальной схеме, определенной проектом.

Смотровые ходы для насосных станций связывают рабочие площадки, лестничные марши, блок-боксы, площадки обслуживания оборудования. На очистных сооружениях смотровые ходы для очистных сооружений проходят вдоль аэротенков, отстойников, фильтров и других ёмкостей, обеспечивая безопасный проход над бассейнами с водой и стоками.

Смотровые ходы для гидротехнических и энергетических объектов

Смотровые ходы для гидротехнических сооружений используются на плотинах, водосбросах, шлюзах и водоприёмниках. Влажная среда, брызги, обледенение и соляной туман предъявляют повышенные требования к коррозионной стойкости, которые закрывают коррозионностойкие смотровые ходы из композита.

На энергообъектах смотровые ходы для энергетических объектов размещаются в кабельных галереях, на эстакадах теплотрасс, рядом с насосным и вентиляционным оборудованием. Диэлектрические свойства конструкций снижают риск распространения токов утечки по путям движения персонала.

Смотровые ходы для химических, нефтехимических и нефтегазовых объектов

Смотровые ходы для химических и нефтехимических предприятий размещаются вдоль эстакад с агрессивными продуктами, дозировочных блоков и коммуникаций. Материалы подбираются с учётом среды, температур и концентраций реагентов «по проекту».

В нефтегазовой отрасли смотровые ходы для нефтегазовой отрасли используются на трубопроводных переходах, резервуарных парках, насосных станциях перекачки. Лёгкие смотровые ходы вместо металлических особенно востребованы при модернизации существующих эстакад, когда запас несущей способности ограничен.

Смотровые ходы для водоснабжения и канализации

Смотровые ходы для водоснабжения и канализации применяются в галереях водоводов, на площадках переключений, в зонах размещения запорной арматуры и приборов учёта. В составе комплексов водоподготовки и ЛОС смотровые ходы и помосты из стеклопластика под ключ позволяют организовать маршруты обхода по всему сооружению.

Конструкция и типы композитных смотровых ходов

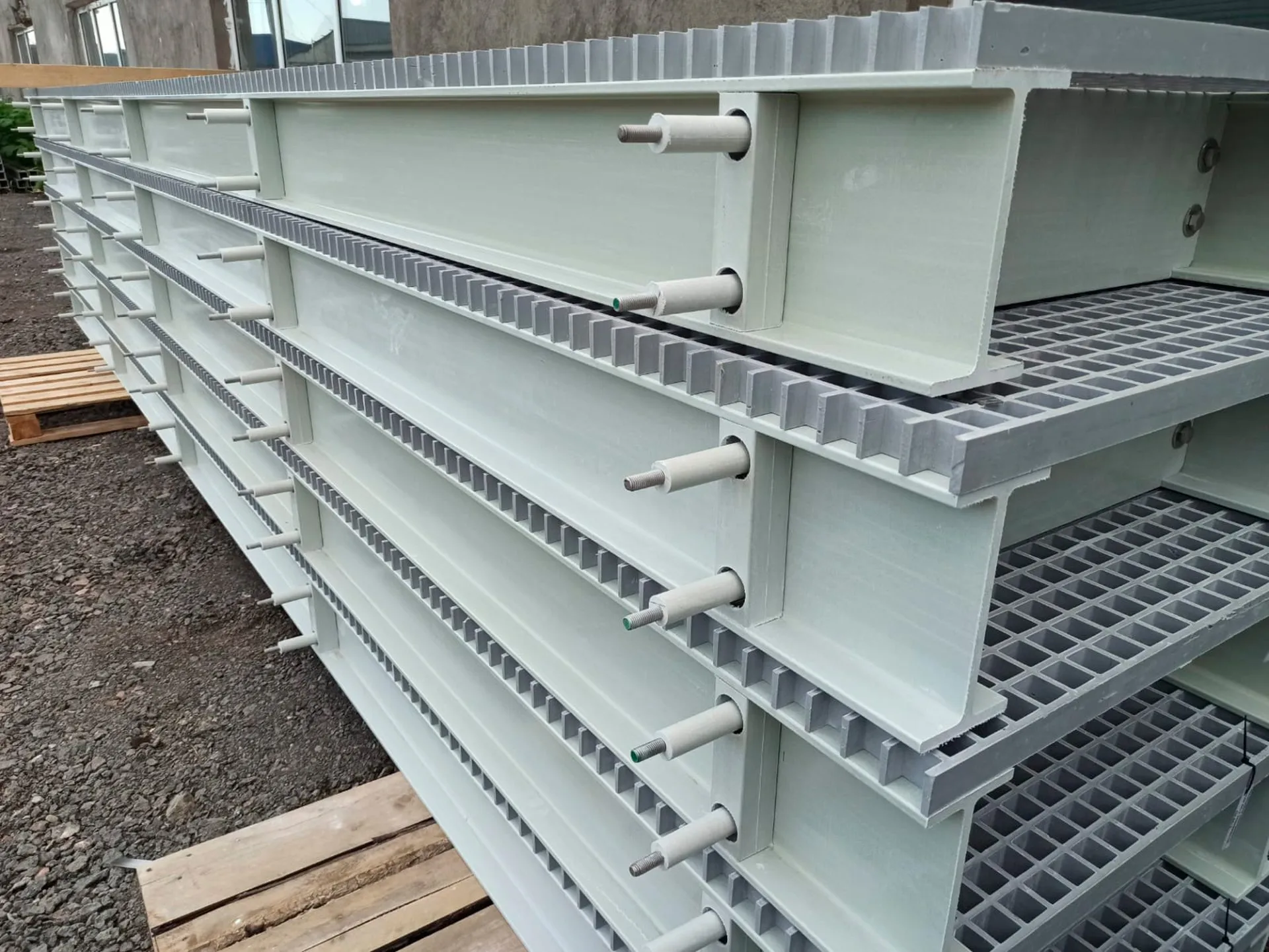

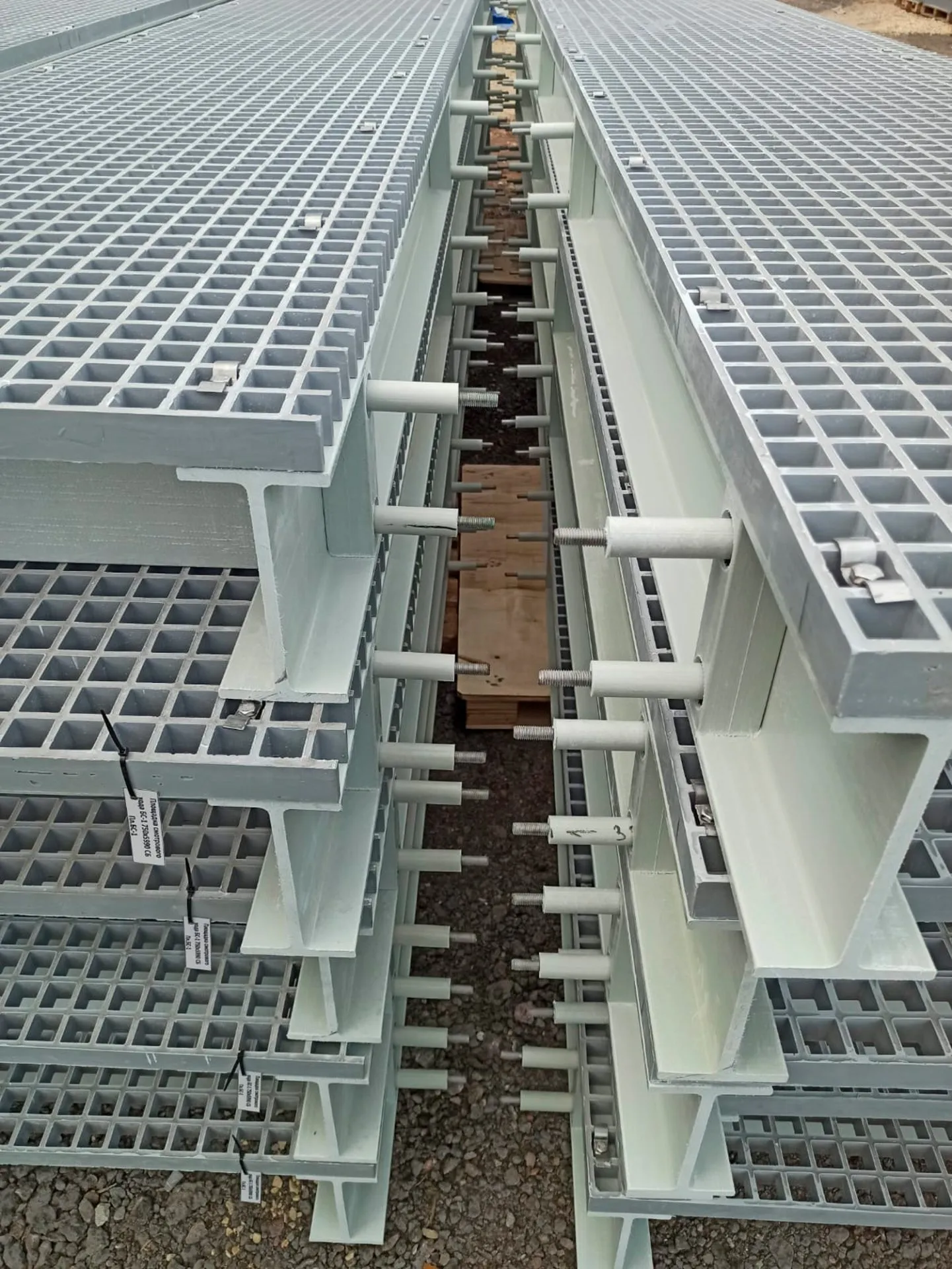

Несущий каркас и композитный настил

Смотровые ходы из композитного профиля формируются на базе несущих балок, прогонов и опорных стоек из стеклопластиковых профилей PULTRA. Рабочая поверхность выполняется с решетчатым настилом из стеклопластика либо с профилированным настилом или сплошным композитным настилом.

Настил подбирается по проекту с учётом требуемой ширины прохода, допустимых прогибов, противоскользящих требований и типа среды. Высота, шаг балок и конфигурация опоры зависят от типа сооружения и схемы обустройства смотрового хода.

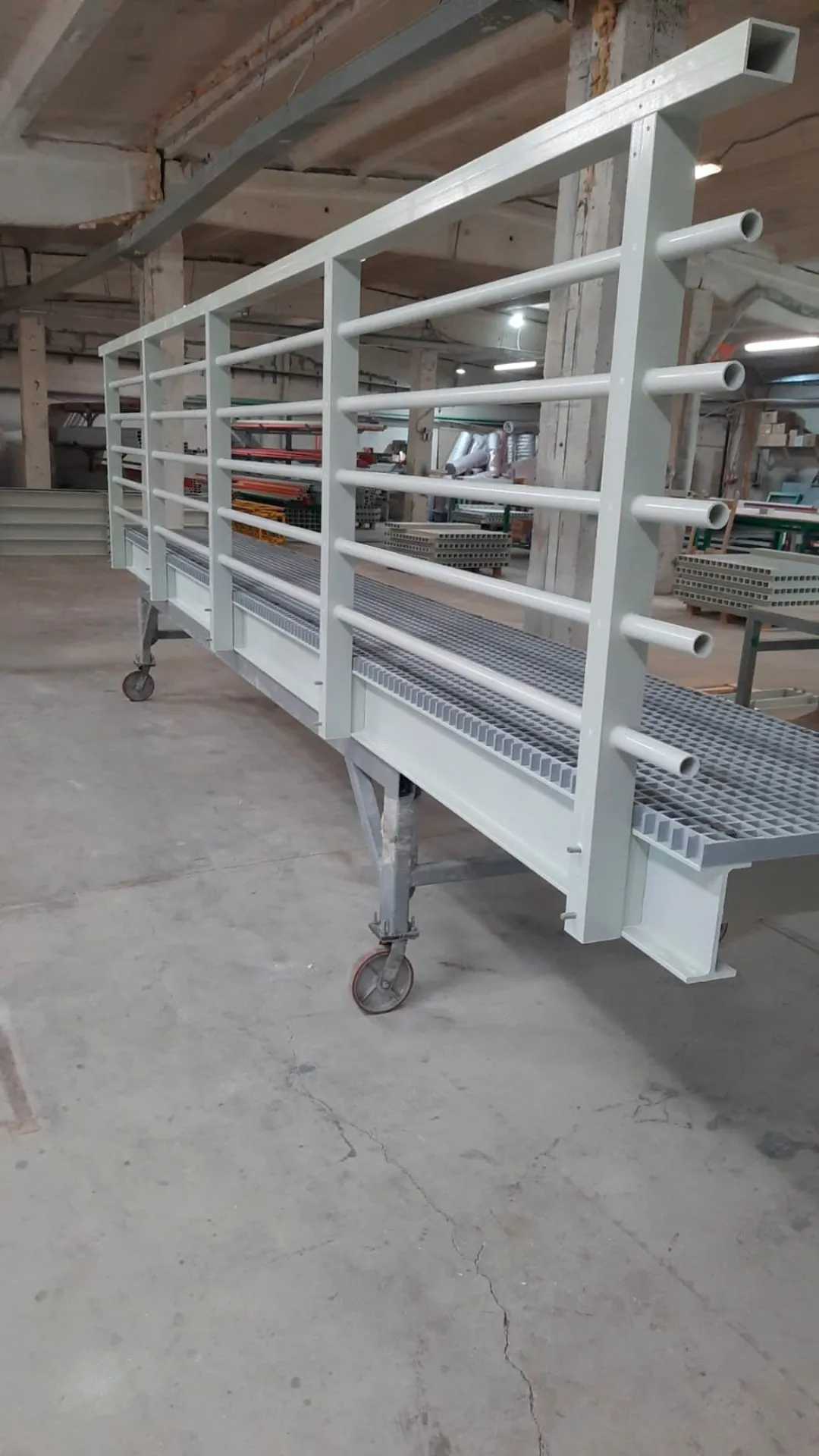

Смотровые помосты и ходовые мостки

Смотровые помосты из стеклопластика — локальные участки смотровых ходов для обслуживания конкретного узла: арматуры, люка, прибора, опоры. Они могут иметь прямолинейную, Г-образную или П-образную форму, увязываясь с окружающими конструкциями.

Ходовые мостки из стеклопластика применяются там, где требуется узкий проход вдоль ряда оборудования или труб. Композитные ходовые мостки и смотровые ходы позволяют адаптировать трассу к реальной геометрии коммуникаций, обходя опоры, тройники, компенсаторы и другие элементы.

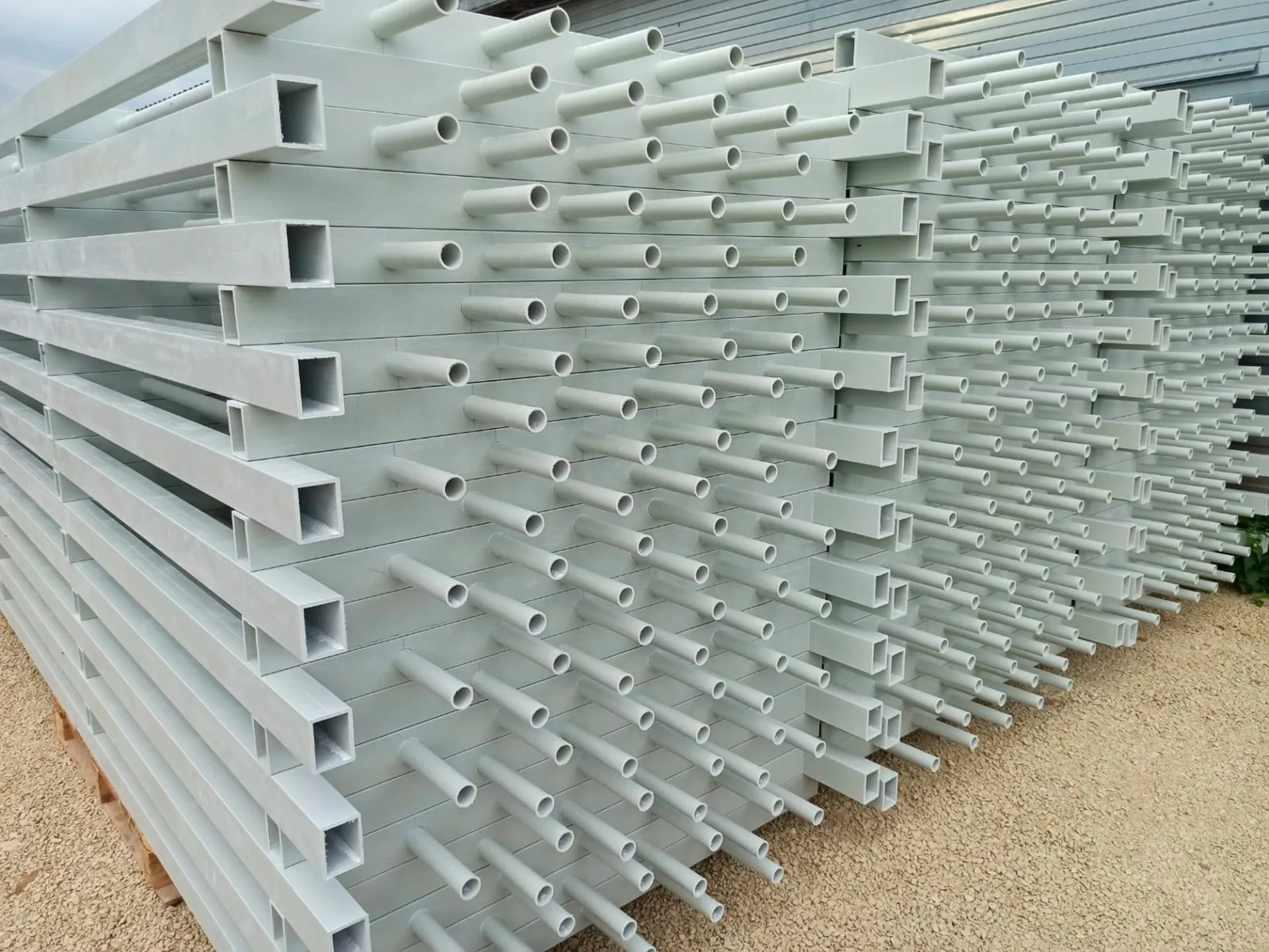

Ограждения и элементы безопасности

Смотровые ходы предусматривают установку ограждений по кромкам прохода, бортиков и при необходимости — защитных экранов. Элементы ограждений подбираются из линейки композитных ограждений и согласуются с проектом по высоте, заполнению и нагрузкам.

В зонах с перепадом уровней и рядом с водой или открытыми ёмкостями рекомендуется предусматривать боковые бортики, предотвращающие скатывание инструментов и мелких предметов с настила.

Лестничные доступы и сопряжение с другими конструкциями

Для выхода на смотровые ходы применяются стремянки, лестничные сходы и марши. Узлы сопряжения лестниц с ходами и площадками обслуживания продумываются на стадии проектирования, чтобы обеспечить непрерывный безопасный маршрут.

При необходимости смотровые ходы могут интегрироваться с блок-боксами и кабельными трассами, образуя единую систему доступа к инженерным комплексам.

Основные типы и варианты композитных смотровых ходов PULTRA:

• композитные смотровые ходы под мостовым полотном и под пролетным строением;


• смотровые ходы на эстакадах и в технологических галереях;


• смотровые ходы вдоль трубопроводов и кабельных эстакад;


• смотровые ходы и смотровые помосты для резервуарных парков и насосных станций;


• смотровые ходы для гидротехнических сооружений и очистных объектов;


• смотровые ходы для энергетических, химических, нефтехимических и нефтегазовых объектов;


• ходовые мостки из стеклопластика для локальных участков обслуживания.


Материалы, коррозионная стойкость и температурные режимы

Смотровые ходы из композитных материалов

Смотровые ходы из композитных материалов собираются из профилей и настилов, изготовленных методом пултрузии. Армирование непрерывным стекловолокном в сочетании с полиэфирной матрицей обеспечивает стабильные прочностные характеристики и прогнозируемое поведение при нагрузке.

Стеклопластиковые смотровые ходы и смотровые ходы из стеклопластика PULTRA рассчитаны на длительную работу во влажной, агрессивной и атмосферно нагруженной среде, при соблюдении рекомендаций по подбору смолы и покрытий.

Изофталевая и ортофталевая системы

Для смотровых ходов применяются две базовые системы:

• ортофталевая — для стандартной промышленной атмосферы без постоянного воздействия агрессивных растворов;


• изофталевая — для влажных, прибрежных зон, химически нагруженных и коррозионно-активных сред.


Коррозионностойкие смотровые ходы изготавливаются на основе изофталевой системы, когда прогнозируется воздействие реагентов, аэрозолей или соляного тумана. Решение по применяемой смоле для изготовления  подбирается под условия конкретного объекта.

Диэлектрические свойства и безопасность

Диэлектрические смотровые ходы из композита не образуют непрерывной металлической цепи под ногами персонала. Это важно вблизи распределительных устройств, кабельных галерей и зон возможного возникновения токов утечки.

По отдельному техническому заданию возможно применение состава с антистатическими свойствами, если это требуется по условиям взрывопожарной или технологической безопасности.

Противоскользящие поверхности и климатические условия

Смотровые ходы с решетчатым настилом из стеклопластика и сплошным композитным настилом оснащаются противоскользящим рельефом, рифлением и/или кварцевым покрытием. Такое исполнение снижает риск скольжения в дождь, снег, при конденсате или технологических проливах.

Конструкции рассчитаны на эксплуатацию в диапазоне температур −60…+100 °C. При корректном подборе типа настила и регулярном контроле состояния рабочая поверхность сохраняет функции в течение всего заявленного срока службы.

Монтаж смотровых ходов из композита

Опоры, крепление и интеграция с сооружением

Смотровые ходы из композитного профиля опираются на балки, консоли и несущие конструкции мостов, эстакад, резервуарных парков и галерей. Варианты опирания — подвесные, опорные, консольные — выбираются по проекту с учётом нагрузок и деформаций основного сооружения.

Крепление выполняется через опорные площадки и узлы, обеспечивающие передачу нагрузки без концентрации напряжений. В узлах сопряжения с металлом используются прокладки для разобщения материалов.

Инженерные допуски при работе с композитом

При монтаже смотровых ходов из композита соблюдаются ключевые допуски:

• отступ отверстий под крепёж от кромки профиля — не менее 2–3 диаметров отверстий;


• сверление — инструментом без ударного режима, с подбором режимов резания;


• кромки и отверстия после сверления зачищаются, при необходимости выполняется герметизация согласно рекомендациям производителя;


• в узлах «композит + металл» предусматриваются изоляционные прокладки;


• момент затяжки болтов контролируется, особенно в опорных узлах и соединениях секций.


Соблюдение этих требований обеспечивает работу конструкций в расчётных пределах по прочности и деформациям.

Подбор шага опор и прогибов

Шаг опор, сечения балок и тип настила задаются по результатам расчёта с учётом эксплуатационных нагрузок: массы персонала, оборудования, возможных локальных нагрузок, а для наружных участков — также снеговых и ветровых.

Ориентировочно прогибы элементов принимаются на уровне L/120…L/400, при этом конкретные значения и критерии жёсткости фиксируются в проектной документации для каждого сооружения.

Монтаж смотровых ходов из композита

Монтаж смотровых ходов из композита выполняется преимущественно на болтовых соединениях, без сварки по месту. Секции могут поставляться в виде готовых блоков, собираемых на объекте вручную или с минимальным использованием подъемных механизмов.

Поэтапная сборка позволяет адаптировать график монтажа к общему ходу строительно-монтажных работ, а при необходимости — выполнить частичный демонтаж и перестановку секций при реконструкции.

Преимущества композитных смотровых ходов PULTRA

• малый вес по сравнению с металлическими смотровыми ходами и ходовыми мостками, снижение нагрузок на пролетные строения, эстакады и галереи;


• коррозионная стойкость в условиях влаги, аэрозолей, соляного тумана и агрессивных сред;


• диэлектрические свойства и отсутствие непрерывных токопроводящих путей вдоль маршрута движения персонала;


• рабочий температурный диапазон −60…+100 °C, пригодность для наружных и внутренних применений;


• возможность изготовления смотровых ходов из стеклопластика под заказ под геометрию конкретного моста, эстакады, галереи или резервуарного парка;


• легкие смотровые ходы вместо металлических при модернизации существующих сооружений, без значительного увеличения постоянных нагрузок;


• модульность и сборность конструкций, упрощающие транспортировку, монтаж и возможную реконфигурацию;


• комплексный цикл: проектирование смотровых ходов из стеклопластика, проектирование и изготовление композитных смотровых ходов, производство смотровых ходов из композитного профиля и сопровождение монтажа смотровых ходов из композита.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Номенклатура и комплектация

Композитные смотровые ходы PULTRA поставляются как в виде типовых решений, так и по индивидуальным проектам. В номенклатуру входят:

• несущие балки и прогоны из композитных профилей ;


• решётчатый настил и сплошной композитный настил ;


• стойки и элементы ограждений ;


• узлы крепления к мостам, эстакадам, опорам резервуаров и галереям;


• при необходимости — сопряжения со ступенями и лестничными маршами ;


• дополнительные элементы: бортики, защитные экраны, опорные консоли.


Комплекты могут включать смотровые ходы моста, секции ходов для эстакад и галерей, ходовые мостки и локальные смотровые помосты для обслуживания отдельных узлов. Формат поставки и степень заводской готовности выбираются в зависимости от требований проекта.

Отрасли и типовые сценарии применения

Композитные смотровые ходы и помосты PULTRA применяются в следующих типовых сценариях:

• транспортная инфраструктура — смотровые ходы для мостов, автодорожных и железнодорожных пролетных строений, смотровые ходы под мостовым полотном;


• гидротехнические сооружения — смотровые ходы для гидротехнических сооружений, плотин, водосбросов, шлюзов, водоприёмников;


• нефтегазовая отрасль — смотровые ходы вдоль трубопроводов, на эстакадах и резервуарных парках;


• химические и нефтехимические предприятия — смотровые ходы на технологических эстакадах, галереях и узлах дозирования;


• водоснабжение и канализация — смотровые ходы для очистных сооружений, насосных станций и КНС, галерей водоводов;


• энергетические и атомные объекты — смотровые ходы для энергетических объектов, объектов атомной энергетики, кабельных галерей и распределительных устройств;


• коммунальная и промышленная инфраструктура — смотровые ходы для инженерных коммуникаций в цехах, галереях и технических подполях.


Перечень областей применения не является окончательным. По запросу возможно создание решения под конкретное сооружение и эксплуатационные условия, включая смотровые ходы из композита и помосты из стеклопластика под ключ.

Проектирование, изготовление и монтаж

PULTRA выполняет проектирование смотровых ходов из стеклопластика на основе исходных данных заказчика: схема сооружения, трасса хода, длина и ширина прохода, расчётные нагрузки, климат и среда эксплуатации.

Цикл работ включает:

• разработку технического решения и схемы расположения смотровых ходов;


• расчёт и подбор сечений профилей, типа настилов, узлов крепления и опирания;


• выпуск рабочей документации и/или 3D-модели;


• проектирование и изготовление композитных смотровых ходов по согласованным данным;


• производство смотровых ходов из композитного профиля и элементов настила;


• поставку и монтаж смотровых ходов из композита.


Конкретный состав работ и объем проектирования согласуются с заказчиком с учётом стадийности проекта и требований к документации.

Документация, логистика и маркировка

На смотровые ходы из стеклопластика PULTRA предоставляются паспорта изделий, типовые узлы и, при необходимости, комплект чертежей для включения в проектную документацию объекта.

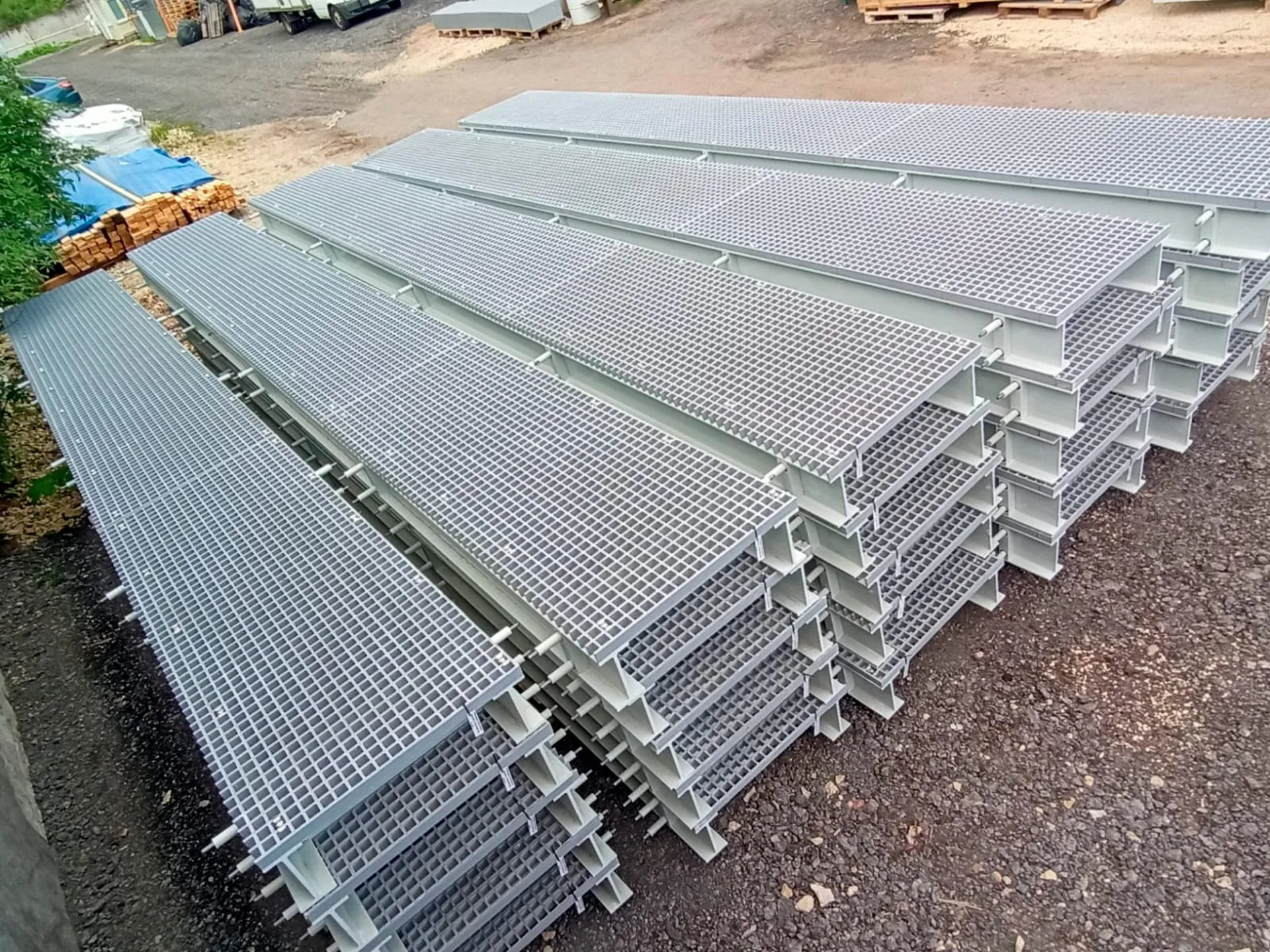

Поставки организуются:

• в виде модульных секций с раскроем «в размер» под пролёты, опоры и анкеровочные точки;


• в виде наборов элементов (балки, настил, ограждения, крепёж) для сборки на объекте.

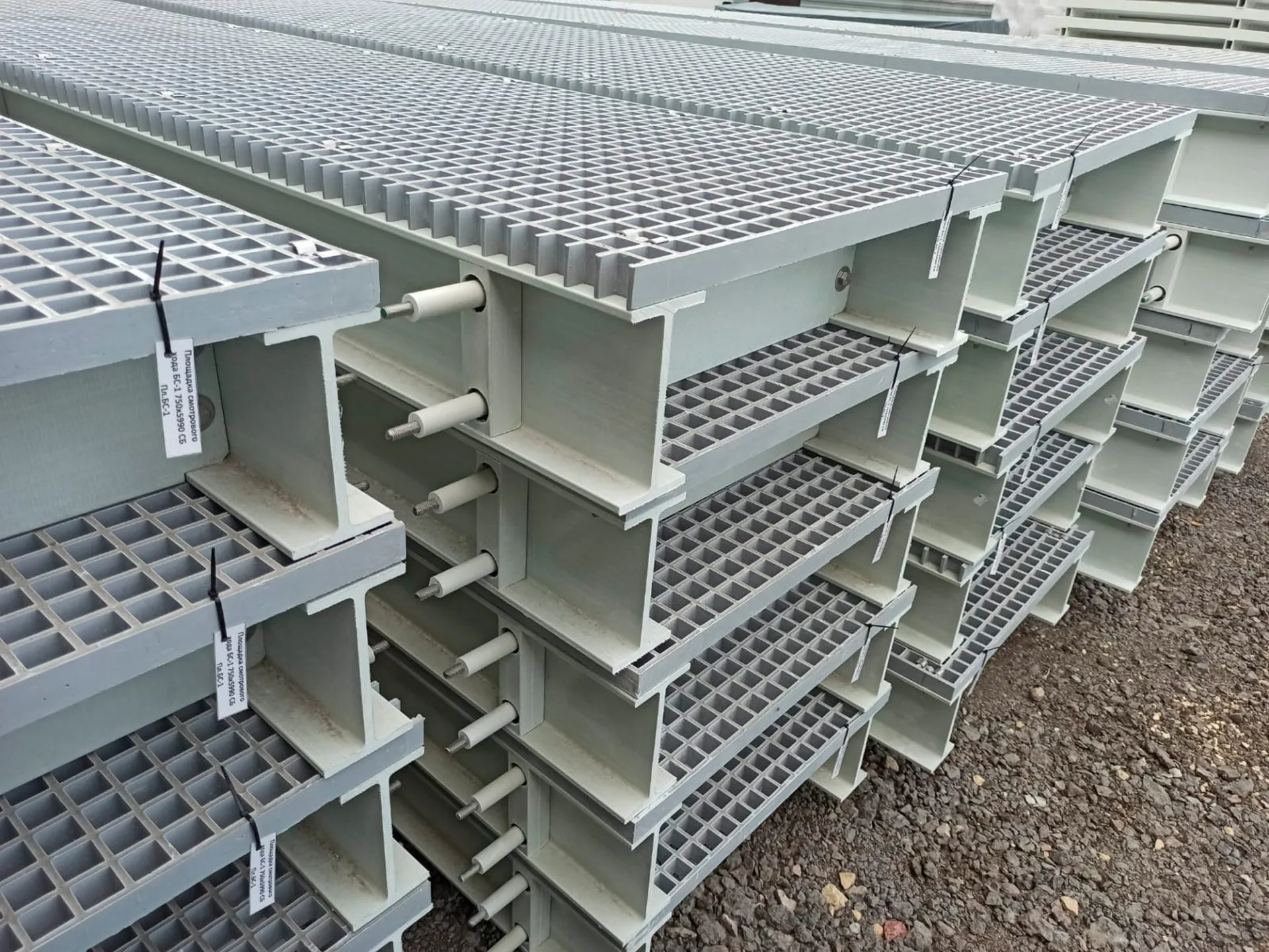

Каждая секция или набор элементов маркируются: на ярлыках указываются объект, зона, пролёт, тип секции, дата изготовления и номер партии. Это ускоряет монтаж, упрощает учёт и последующее обслуживание.

Поставки возможны по всей территории РФ и, при необходимости, за её пределы, с увязкой графика отгрузок с ходом строительно-монтажных работ.
