Опоры, кронштейнны и консоли для кабельных лотков PULTRA

Виды опор и области применения

Номенклатура композитных изделий охватывает опоры на стойках, настенные кронштейны, потолочные подвесы и консоли различной длины. Подбор ведут по схеме опирания и виду основания, суммарной массе лотков и кабелей, целевому пределу прогиба и среде эксплуатации. В проекте учитывают ветровые и снеговые воздействия, вибрации и режим обслуживания трассы.

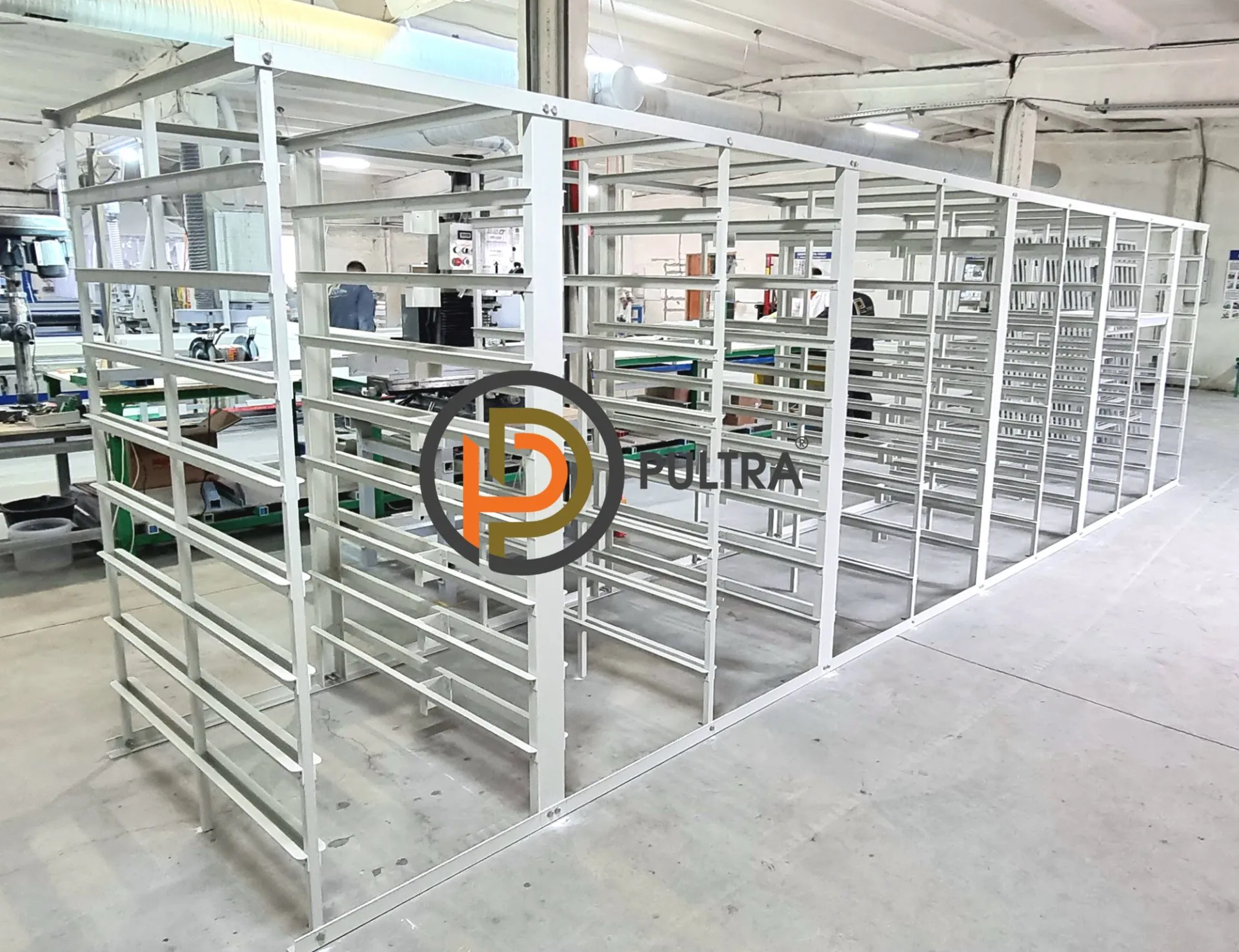

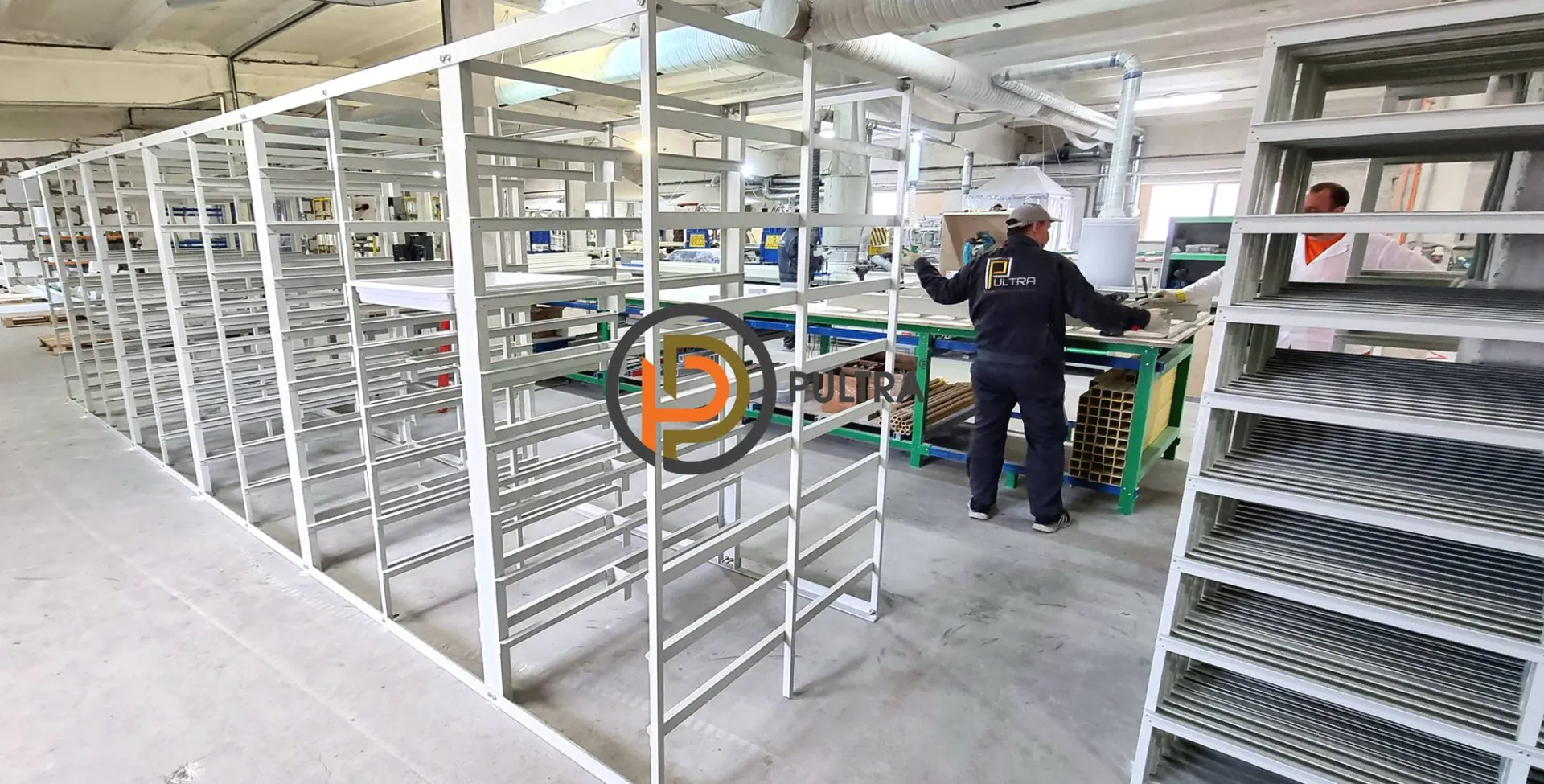

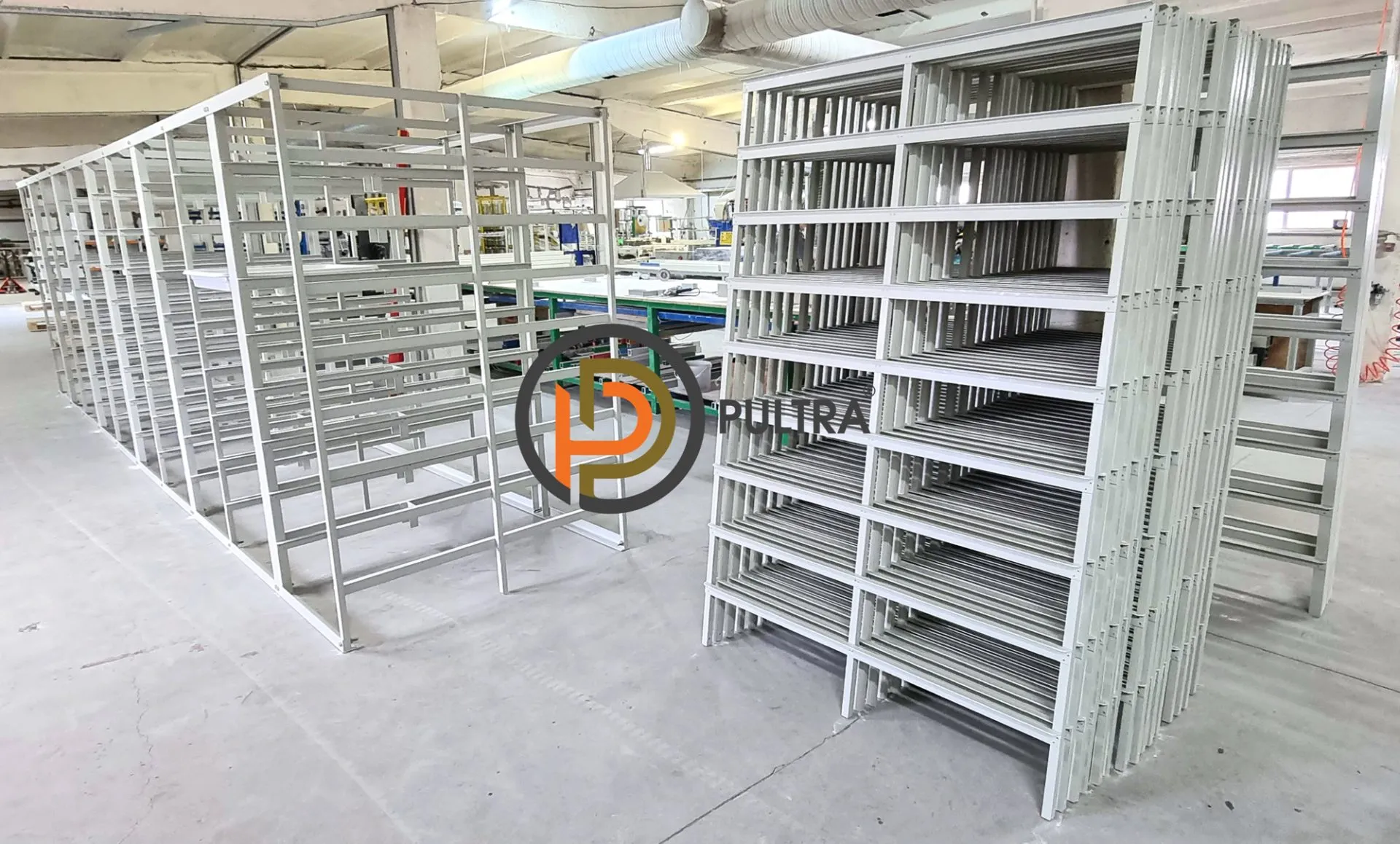

Опоры на стойках

Применяются, когда отсутствуют надёжные стены/перекрытия или требуется эстакадная схема. Рамы собирают из серийных стеклопластиковых профилей, обеспечивая диэлектрику, коррозионную стойкость и малую массу конструкций. Характерны для водоподготовки, градирен, прибрежной инфраструктуры и открытых галерей.

Настенные кронштейны

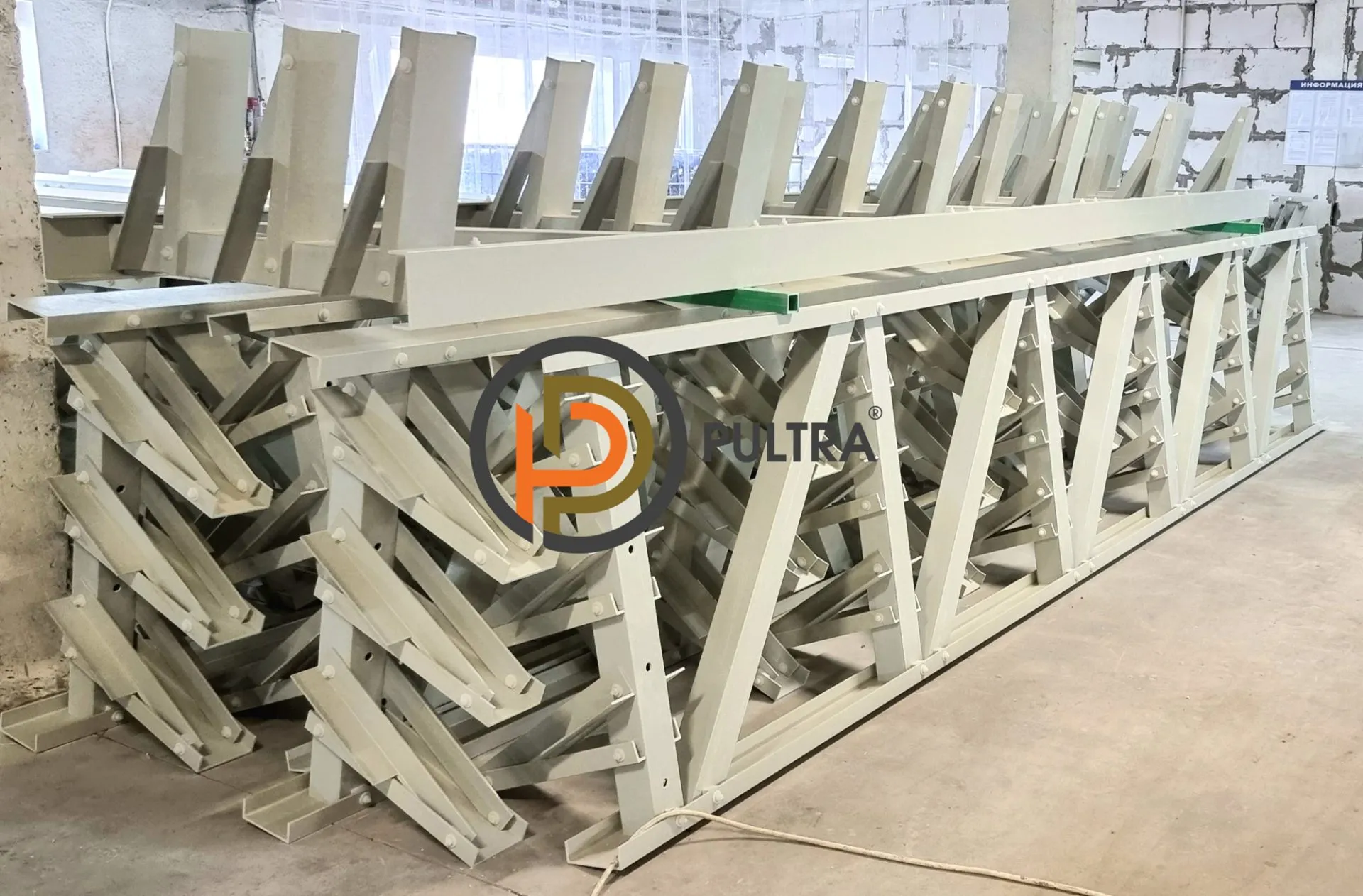

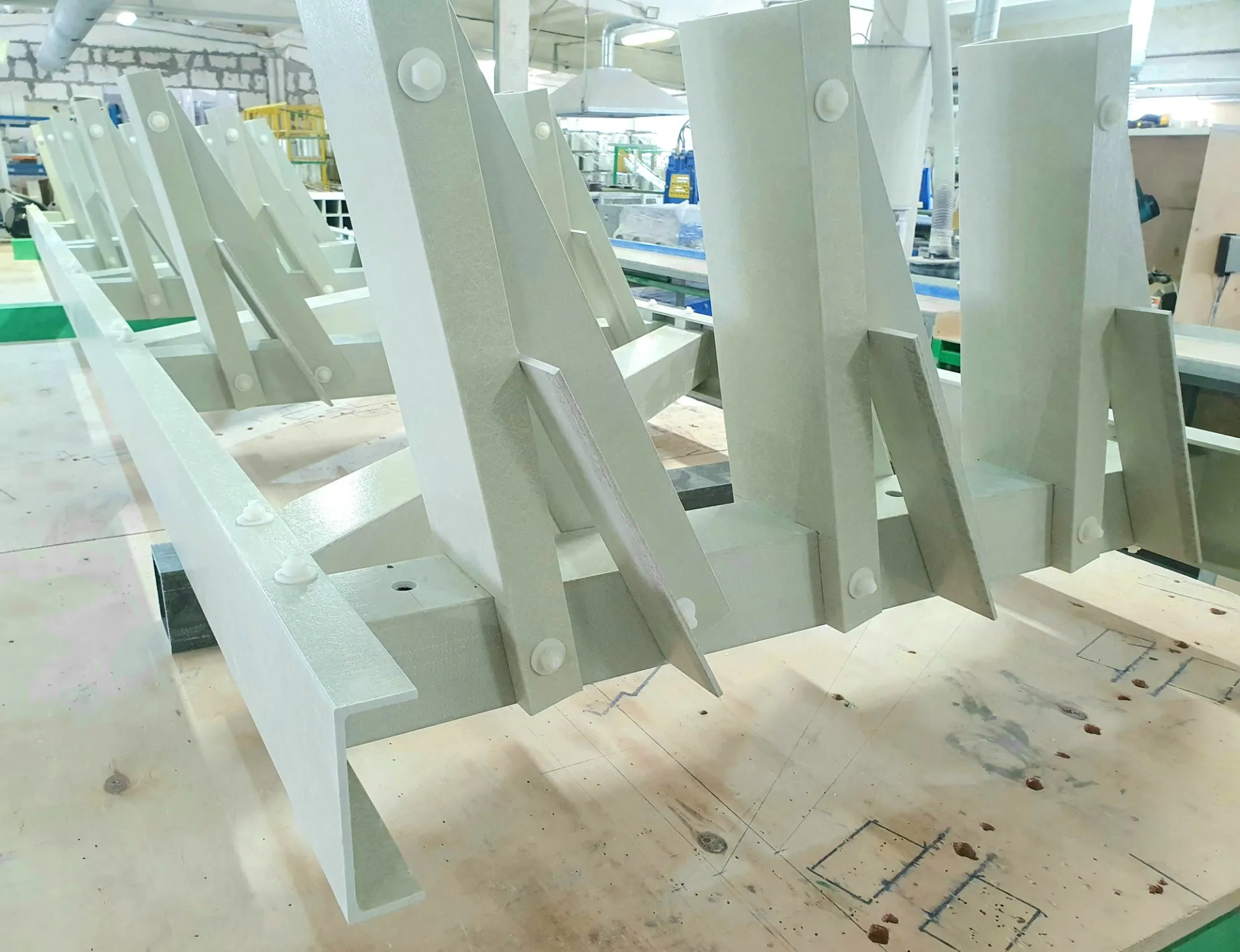

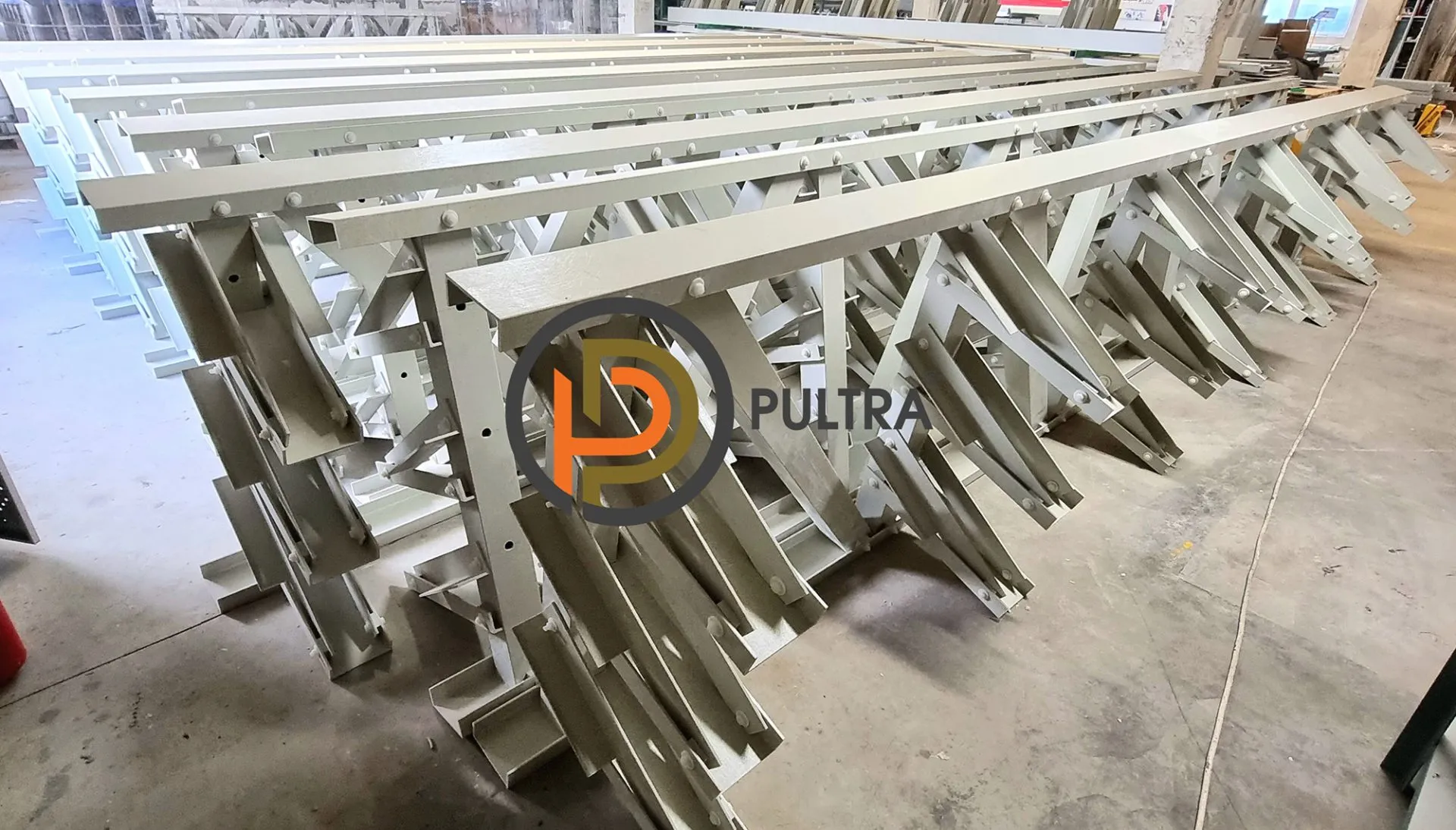

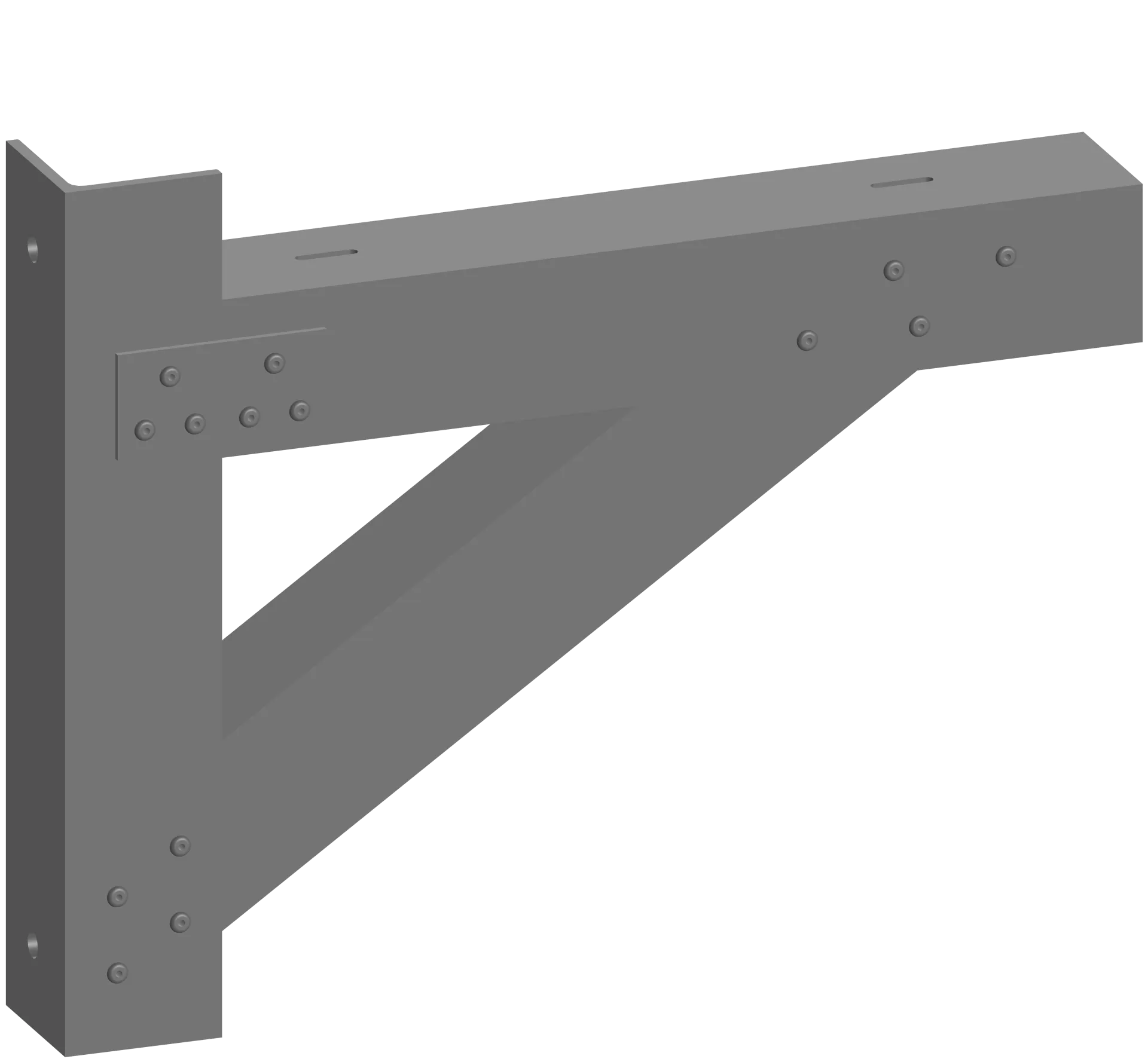

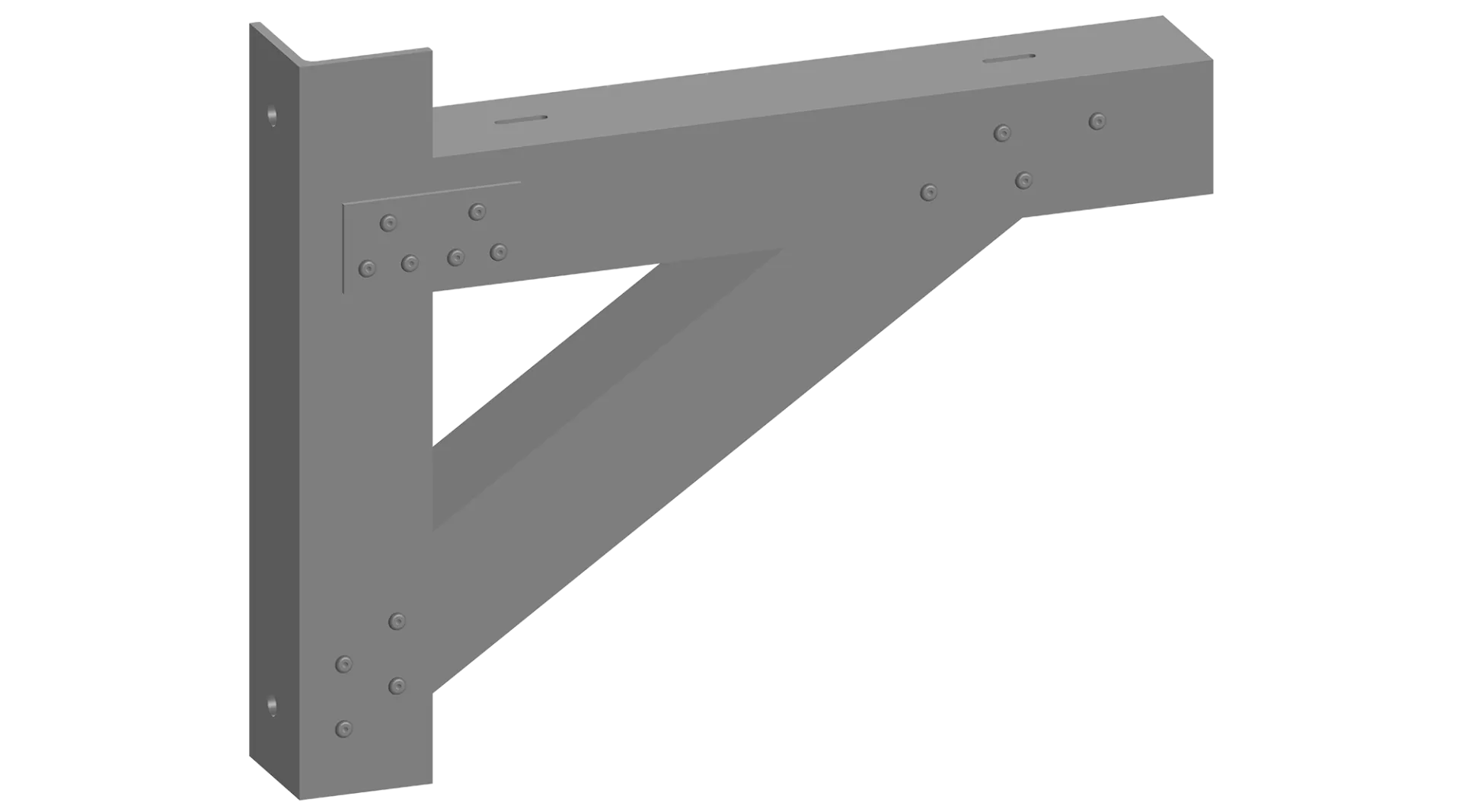

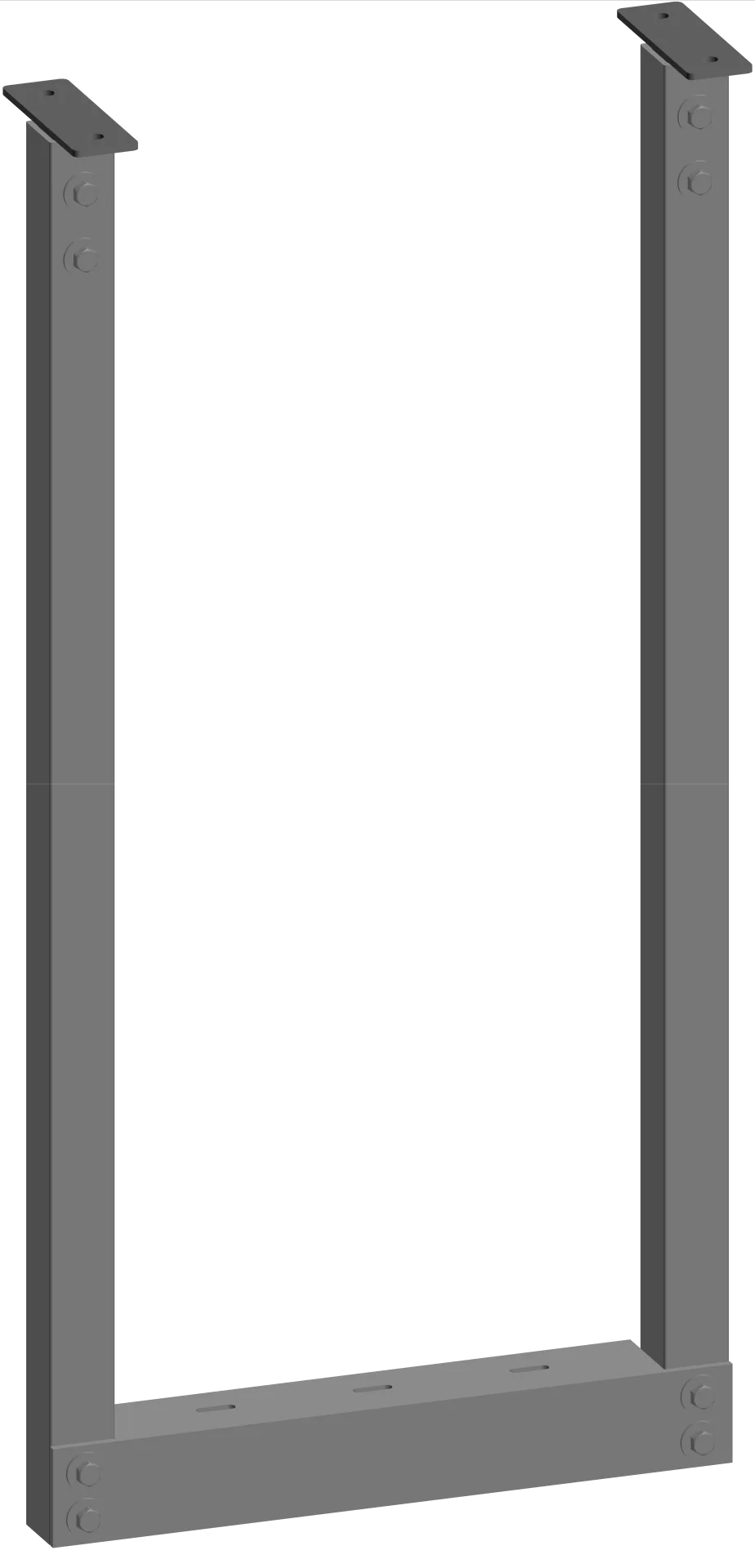

Решение для фасадов и внутренних стен. Кронштейн композитный для кабельного лотка номинальной длиной 300/400/500 мм обеспечивает необходимые пролёты; при росте нагрузки сокращают шаг опор или увеличивают высоту/сечение консольного профиля. По запросу «кронштейн композитный для кабельного лотка цена/купить» итоговую стоимость определяют тип изделия, длина полки, тип крепежа, серия размещаемого лотка, нагрузка на метр трассы или один кронштейн и объём поставки.

Потолочные подвесы

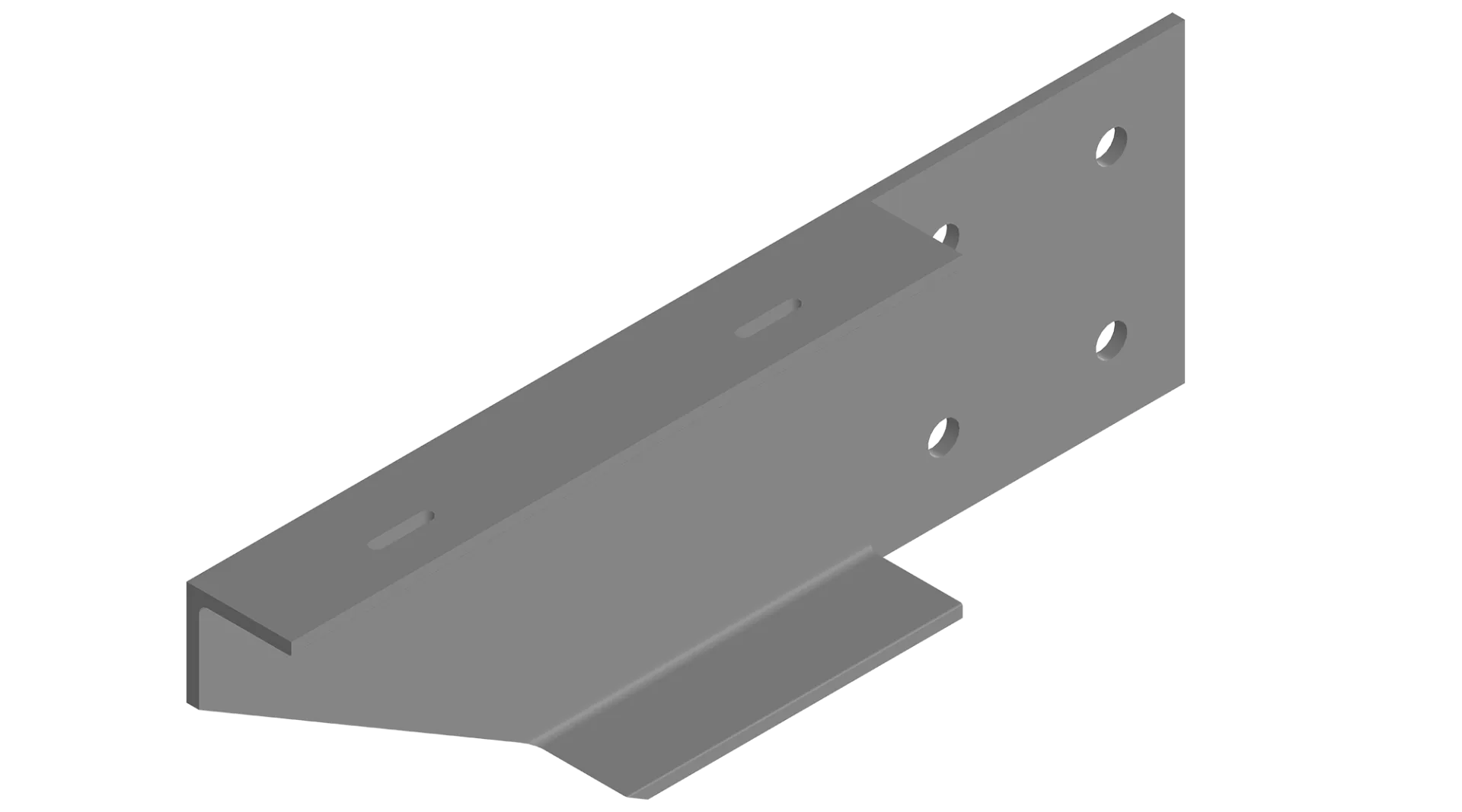

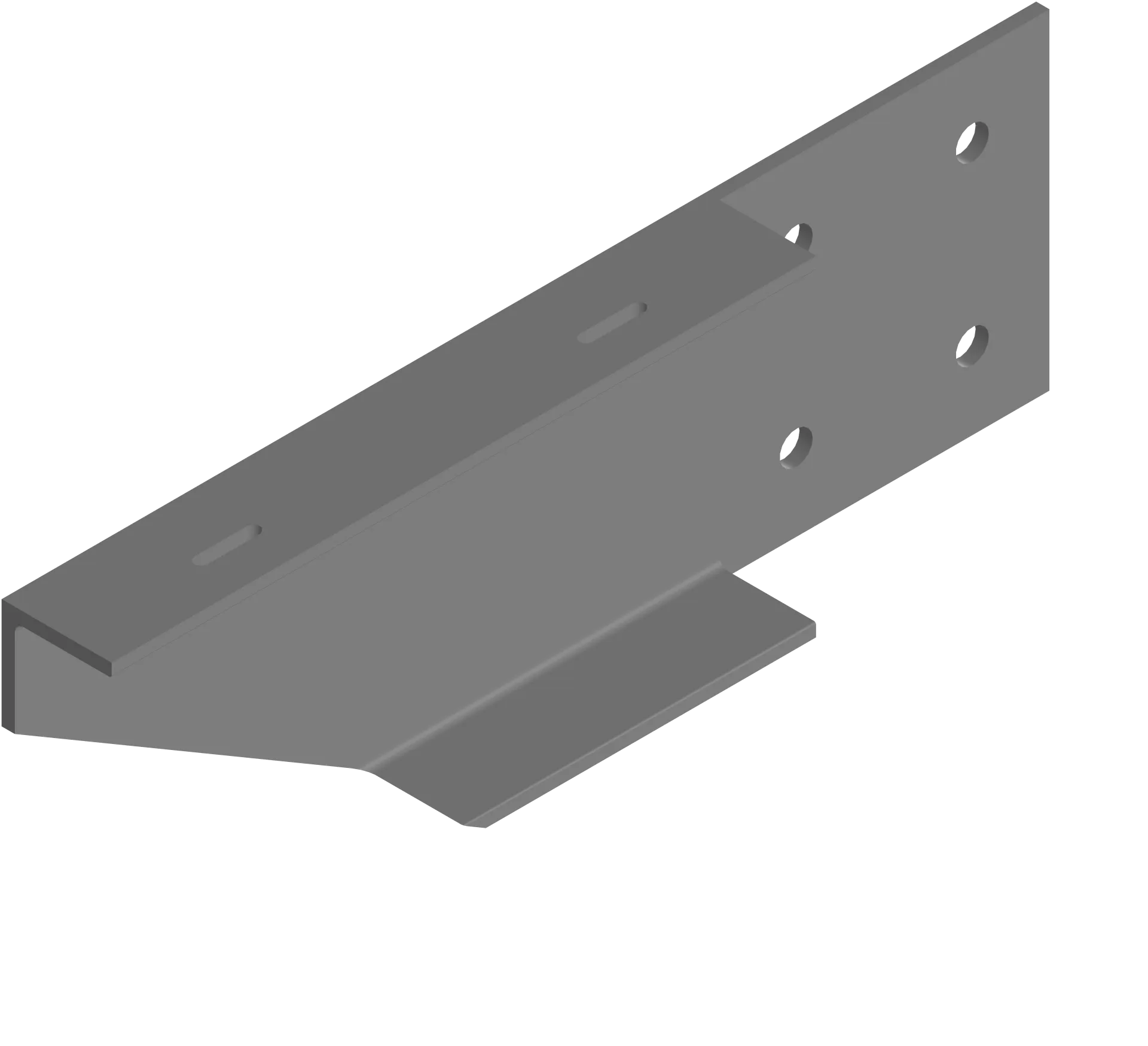

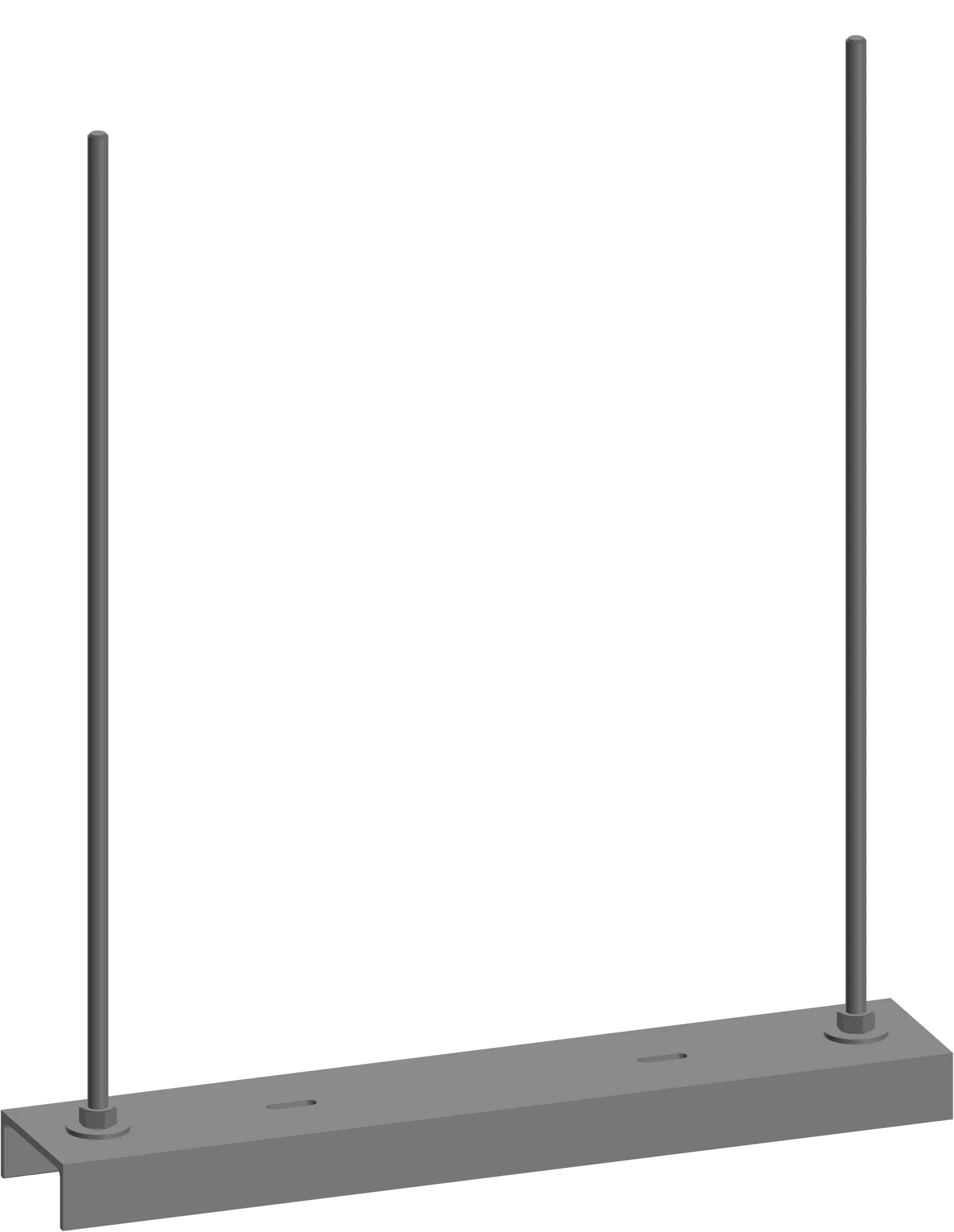

Используются под перекрытиями, в машинных залах и галереях с верхней подвеской. Подвес композитный регулируемый обеспечивает выравнивание отметки трассы и обход препятствий; на длинных нитках предусматривают скользящие точки крепления для компенсации температурных деформаций.

Консоли различной длины

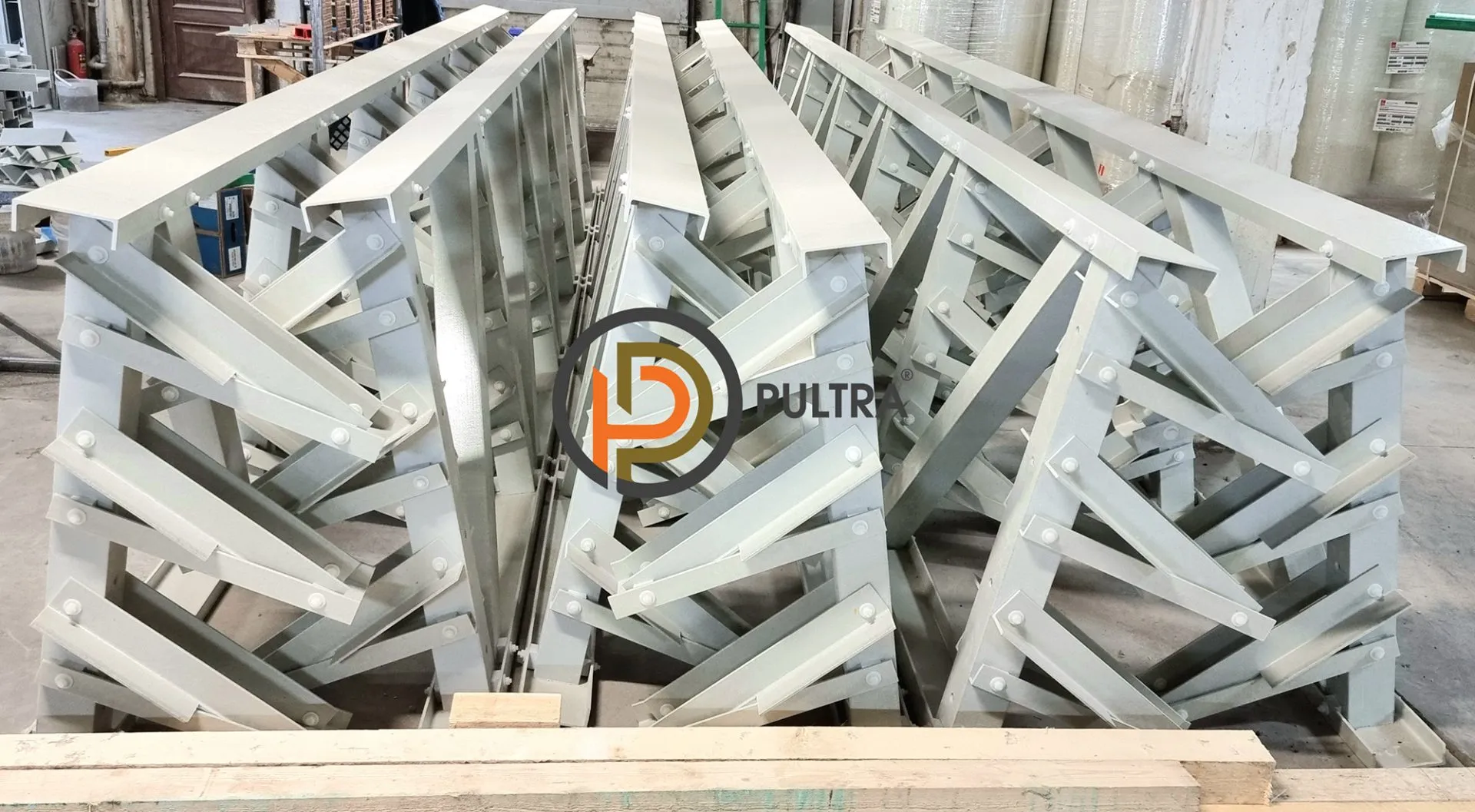

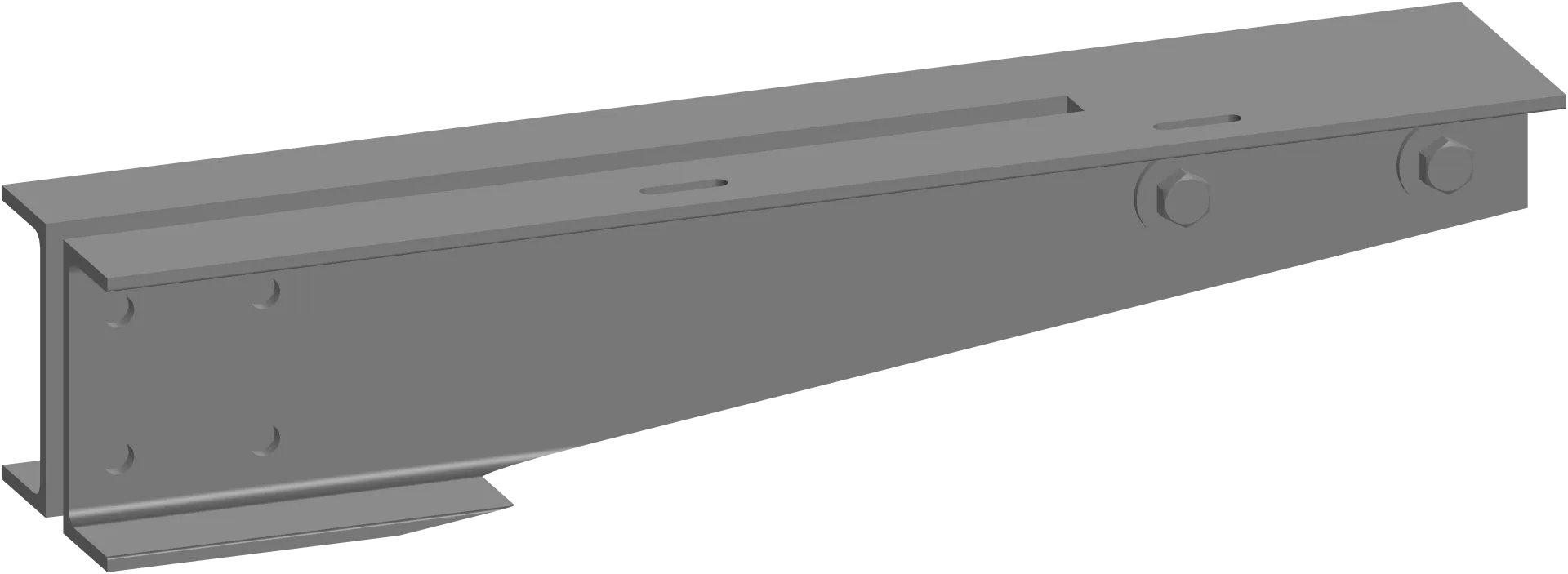

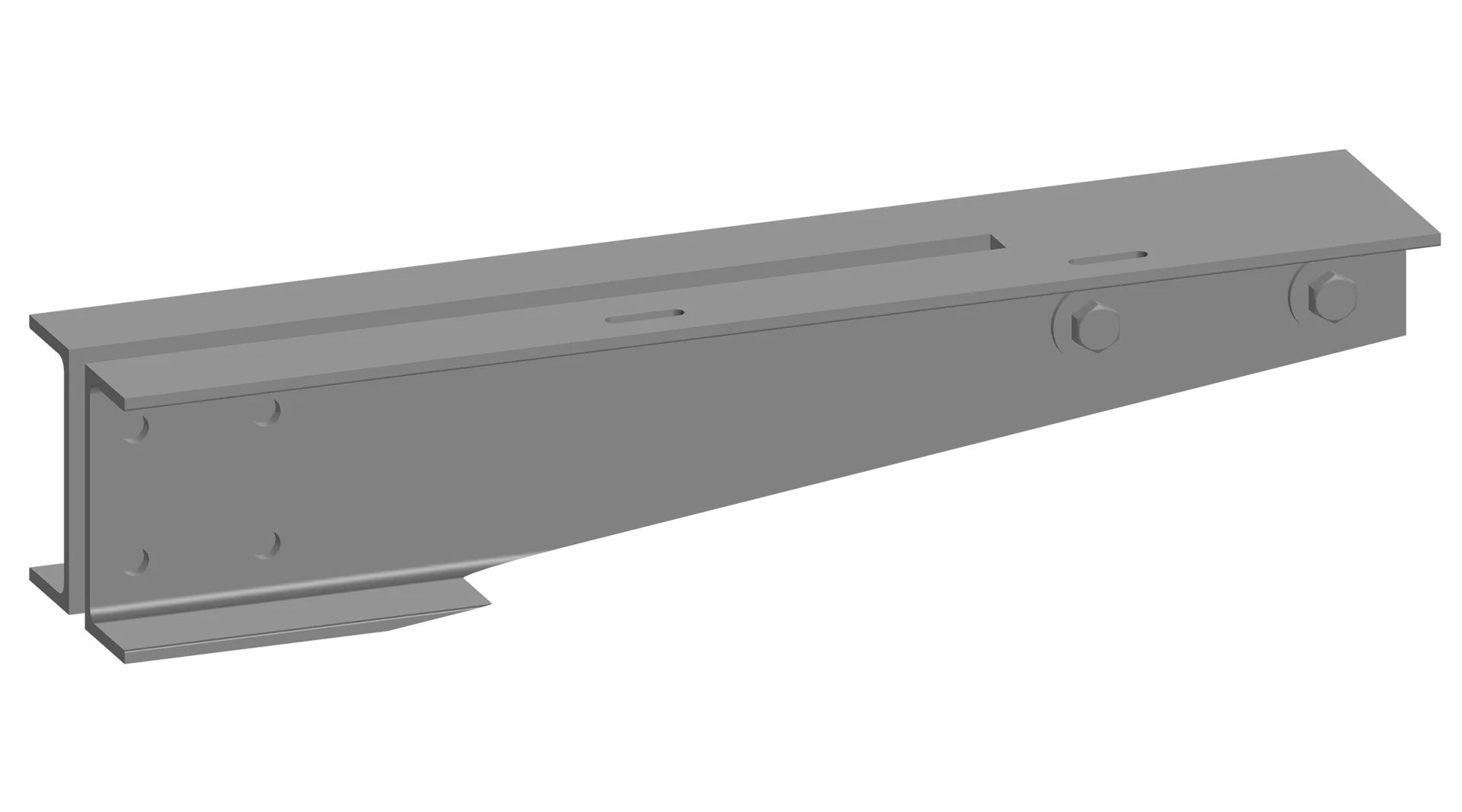

Консоль композитная для кабельного лотка работает как вылетная балка. Нагрузочная способность композитной консоли зависит от формы и модуля профиля, качества анкерного узла и фактического шага опор; при недостатке жёсткости переходят к рамной схеме опирания кабельной трассы.

Типичные сценарии: наружные эстакады и галереи, фасады и кровли цехов, коррозионные помещения (гальваника, водоподготовка, пищевое производство), прибрежные объекты, энергетика и связь.

Материалы и температурные режимы

Опоры выполняются из стеклопластиковых профилей на полиэфирной матрице. Для влаги, соляного тумана и реагентов рекомендуется изофталевая система; для стандартной атмосферы — ортофталевая. Типовой диапазон эксплуатации: −60…+100 °C, уточняется по проекту с учётом нагрузок, цикличности температур и других внешних воздействий.

Для наружной установки применяют УФ-стабилизацию и защитные вуали при изготовлении профиля для опор; по дополнительному запросу доступно антистатическое исполнение. В химически активной среде состав подбирают по стойкости к конкретному химическому агенту. При высокой инсоляции целесообразны светлые оттенки, снижающие нагрев и стабилизирующие геометрию опор.

Расчёт нагрузок, пролётов, шага опор

Базовая методика расчета включает суммарную массу трассы (лоток + кабели + снег/лед на открытом воздухе), ветровое воздействие и эксплуатационные факторы (обслуживание, локальные нагрузки, вибрации). Допускаемые прогибы принимают в уровне L/120…L/400 — «по проекту». Если деформация превышает заданную, сокращают шаг опор, повышают жёсткость сечения или переходят к рамной схеме.

Увеличение вылета консоли повышает изгибающий момент в основании, поэтому для анкерного крепление композитного кронштейна контролируют качество основания, глубину анкеровки и равномерность прижима полки. На длинных маршрутах устраивают фиксирующие и скользящие точки: первые стабилизируют трассу, вторые компенсируют тепловые удлинения и исключают передачу усилий на анкера.

Монтаж и крепёж (допуски, инструмент)

Крепление лотка к композитным консолям/кронштейнам выполняют по основанию с обязательным контролем момента затяжки. Сверление — без ударного режима; кромки и отверстия зачищают, торцы после раскроя герметизируют совместимыми составами. Отступ от кромок композитного элемента при сверлении — не менее 2–3 диаметров отверстия; давление крепежа распределяют увеличенными шайбами или закладными пластинами.

В узлах «металл+композит» предусматривают изолирующие прокладки, исключающие истирание. Для потолочных подвесов контролируют вертикальность тяг и параллельность траверс, допускают скользящие точки на длинных участках. Исполнительная документация определяет анкерное крепление композитного кронштейна в соответствии с типом анкера, глубиной посадки, моментом затяжки и схемой контрольных точек.
