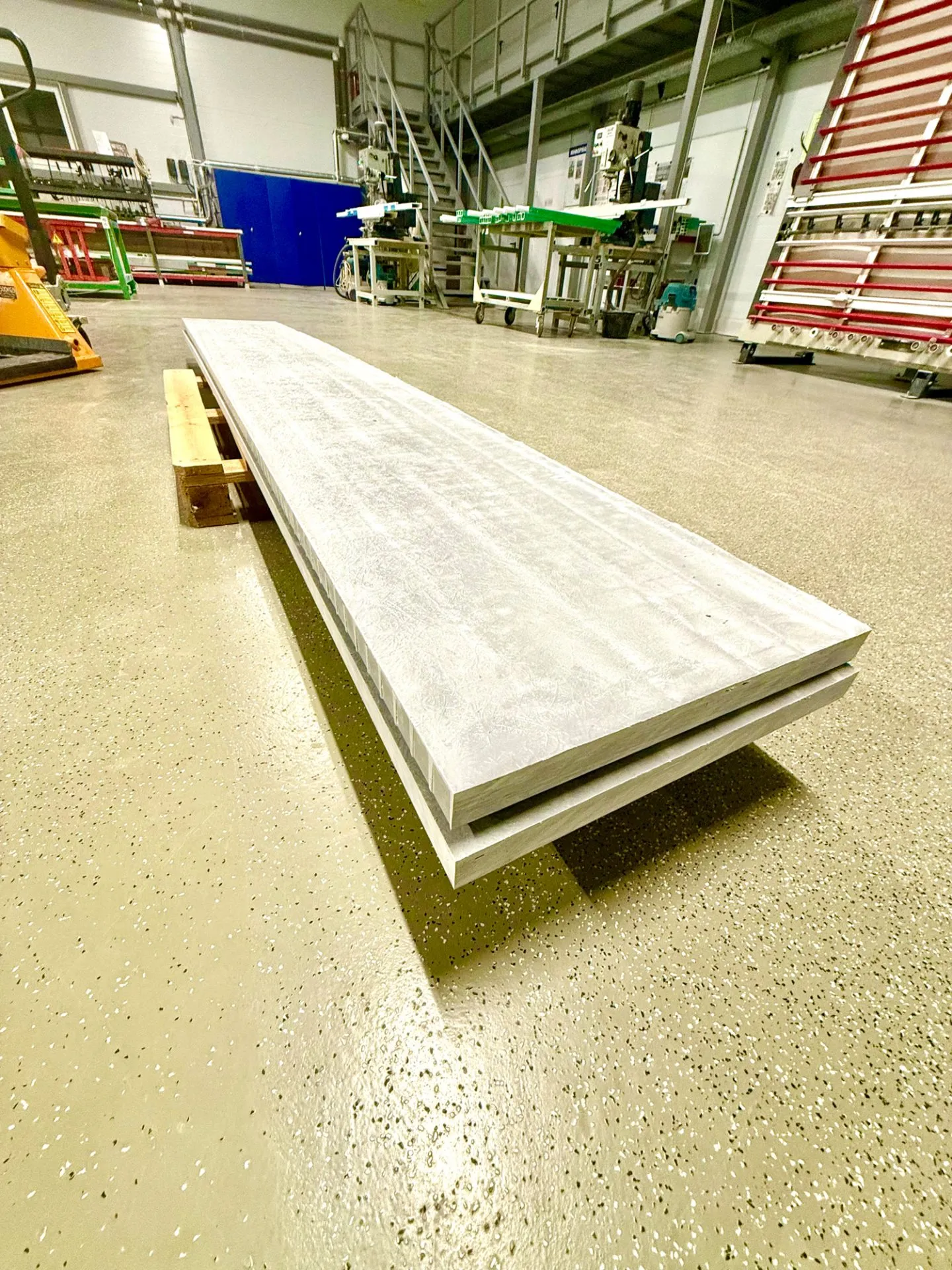

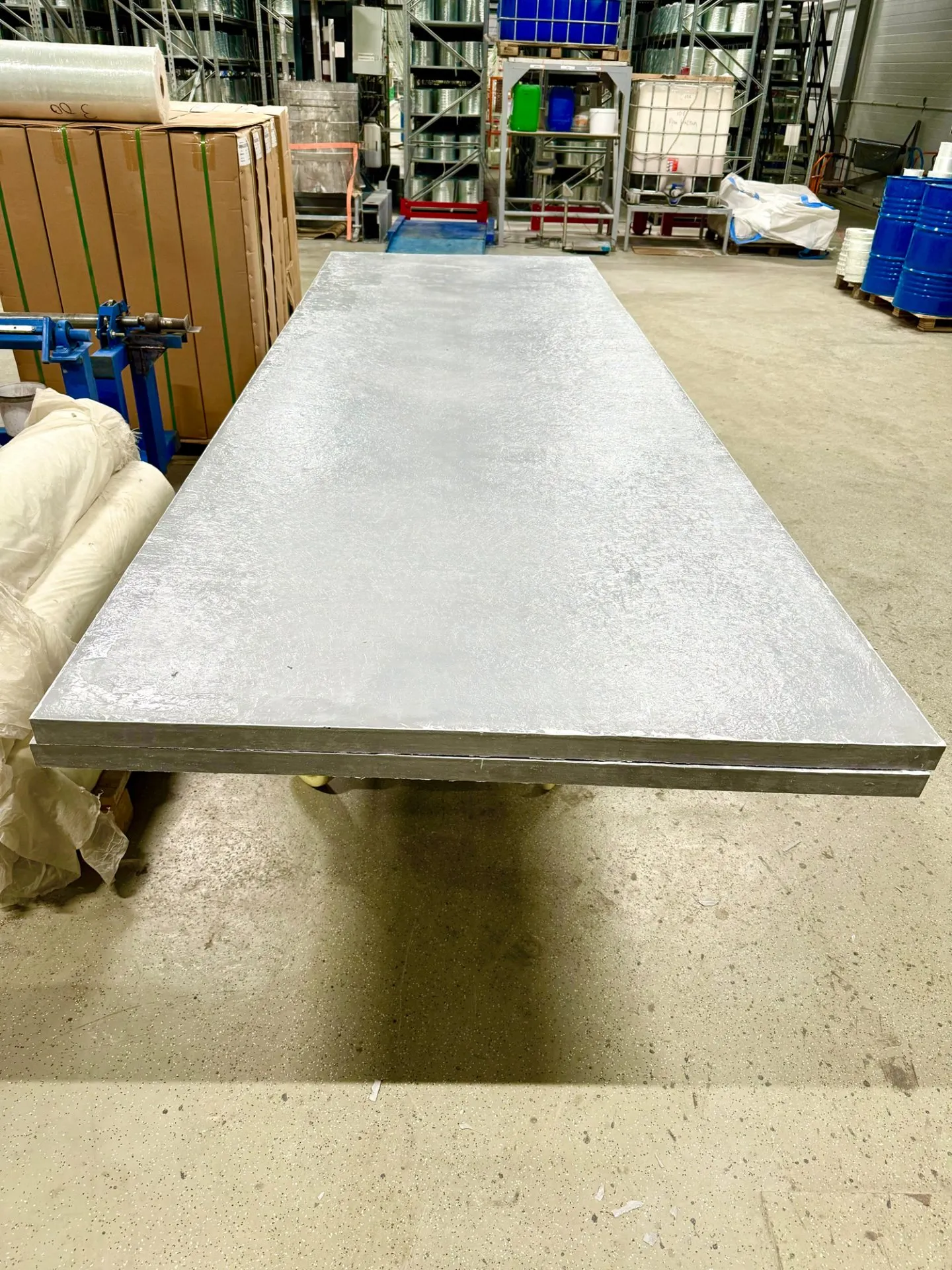

Настил решетчатый композитный закрытого типа PULTRA

Закрытая поверхность: конфигурации панелей и цена

Конфигурируемые параметры

• Решётка (база): распространённый размер ячейки — 38×38 ; возможны другие варианты в зависимости от требований ТЗ. Высота панели выбирается в зависимости от пролета опорных балок и эксплуатационной нагрузки.

• Верхняя сплошная пластина: толщина задаёт локальную жёсткость и комфорт ходьбы; поверхность — рифлёная или с кварцевым наполнителем .

• Покрытия и цвет: настил изготавливается в цвете в соответствии с проектом. Варианты предлагаемых цветов — в соответствии с каталогом RAL

• Цена: зависит от применяемых материалов для обеспечения требуемых свойств, конфигурации (ячейка/высота/толщина верхнего слоя/поверхность), объёма партии и необходимости раскроя «в размер».

Для каркасов и рам используйте композитные уголки, швеллеры и двутавры— получается полностью коррозионностойкая система без «горячих работ».

Конструкция «решётка + верхняя пластина»: толщина верхнего слоя и герметизация

В основе — несущая решётка, которая обеспечивает основную жёсткость и прогиб под нагрузкой. Верхняя пластина формирует сплошную ходовую зону, задаёт противоскользящие свойства и придает дополнительную жесткость. Узлы крепления проектируют с учётом совместной работы слоёв, температурного расширения и требований к герметичности.

Толщина верхнего слоя — влияние на жёсткость и комфорт

Увеличение толщины верхнего листа повышает локальную устойчивость к продавливанию в местах одиночных нагрузок (опора каблуков, роликов, ножек приборов) и уменьшает прогиб покрытия на жёсткой обрешётке.

Температурные швы и длина полей

На протяжённых участках закрытых настилов предусматривают температурные швы и монтажные зазоры по периметру; направление укладки согласуют с водо- и снегосбросом.

Герметизация стыков и крепёжных отверстий

Применяют совместимые с композитом герметики; кромки после сверления зачищают. В мокрой/агрессивной среде герметизация обязательна.

Материалы: смолы ISO и ORTHO, стойкость к средам

• ISO (изофталевая смола). Повышенная влагостойкость и химстойкость, лучшая стойкость к соляному туману и климатическому старению. Рекомендуется для прибрежных, влажных зон и объектов с применением химически активных веществ.

• ORTHO (ортофталевая смола). Экономичное универсальное исполнение для стандартной атмосферы и сухих помещений без длительного контакта с агрессивными средами.

Когда выбирать ISO

Постоянная влага/конденсат, аэрозоли реагентов, орошения — приоритет ISO для сохранения прочностных характеристик и внешнего вида.

Когда достаточно ORTHO

Нормальные условия без химнагрузки и длительного увлажнения; при корректной герметизации и покрытии достигается надёжная эксплуатация.

Совместимость покрытий и герметиков

Покрытия (рифление/кварцевое) и герметики подбирают с учётом выбранной матрицы; запрещено смешивать несовместимые системы в одном узле.

Нагрузки и пролёты: ячейка 38×38, высота, шаг опор

Правила подбора

• Ячейка 38×38 — базовое решение для проходов; при увеличении пролёта и шага опорных балок необходимо увеличивать высоту панели .


• Верхний слой влияет на локальную жёсткость и комфорт, но основная несущая способность задаётся решёткой.


• Допустимый прогиб — для пешеходных зон ориентируются на L/200…L/400 (уточняется проектом).


• Шаг опор/лаг в соответствии с проектом согласуют с направлением укладки и узлами крепления.

Как рассчитать пролёт для закрытого настила

Исходные: эксплуатационная нагрузка (кг/м²), интенсивность пешеходной нагрузки, климат (снег/обледенение), вибрации. По таблицам несущей способности выбирают высоту решётки и шаг опор; толщину верхнего листа — в зависимости от сосредоточенной нагрузки от размещаемого оборудования.

Требования к деформациям

В зонах установки оборудования допускаемые прогибы ужесточают. Для мостиков и длинных галерей учитывают динамические нагрузки и вводят запас по жёсткости.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества и сравнение с аналогами (сплошной лист, сталь, алюминий)

• Герметичная ходовая зона исключающая падение и просыпание мелких предметов; повышенный комфорт перемещения.


• Антискольжение : рифление или кварцевое заполнение эффективно работают при повышенной влажности и на морозе.


• Низкая масса — упрощённая логистика/монтаж, меньшие требования к несущим и опорным конструкциям.


• Монтаж без сварочных работ — крепёж/кляммеры, резка «в размер», быстрая замена секций.


• Диэлектрика и немагнитность — безопасно рядом с электрооборудованием и приборами КИП .


• Низкие расходы в течение жизненного цикла — отсутствие коррозионных ремонтов и регламентной окраски.

Закрытая решётка vs сплошной композитный настил

Закрытая решётка выдерживает более высокие нагрузки при близком уровне прогиба, лучше проветривается снизу; сплошной лист предпочтителен, когда нужна абсолютно ровная листовая поверхность на больших лощадях.

По сравнению с металлом

Сталь/алюминий тяжелее; для стали характерна коррозия и сварочные операции при монтаже, для алюминия — повышенная стоимость и необходимость отдельной противоскользящей обработки.

Монтаж: крепёж, температурные швы, сопряжения

Крепёж. Сквозные соединения с широкими шайбами/подпятниками и контролем момента затяжки; возможны кляммеры/закладные решения.
Сверление/резка. Без удара, острым инструментом; кромки зачищают, отверстия герметизируют.
Температурные швы. На длинных полях — компенсирующие зазоры и направленный водо-/снегосброс.
Сопряжения. К металлу — через изолирующие прокладки (защита узлов металла); к композитным рамам — штатные клипсы по геометрии уголков, швеллеров, двутавров.

Антискольжение — выбор фактуры

Рифление — универсально; покрытие с кварцевым наполнением — для влажных зон, участков с применением смазочных материалов и объектов, расположенных в зонах холодного климата. Износ покрытия и необходимость локального ремонта контролируется при регламентном обслуживании.

Применение и компоновка

Закрытая решётка рациональна в сборочных/сервисных зонах, на лестничных площадках, у приборов и автоматики, где важна сплошная поверхность. На длинных переходах комбинируют закрытые участки с открытой решеткой; при необходимости сплошной листовой геометрии — задействуют сплошной настил. Для готовых переходов смотрите смотровые ходы и площадки обслуживания.

Логистика, раскрой, маркировка поставки

Секции поставляются картами на подкладках, с защитой кромок и торцов. Ярлык партии содержит размеры, ячейку, высоту, толщину верхнего слоя, цвет/поверхность и схему строповки. Раскрой «в размер» выполняется на производстве или на объекте; при комплексной поставке применяется маркировка под схему монтажа и ведомость комплектности.

Контроль качества и допуски

Проверяются габариты, высота, геометрия ячейки, толщина верхнего слоя, ровность плоскости, качество покрытия, соответствие выбранной системе смолы (ISO/ORTHO) и соответствие нормативной документации ТУ/ГОСТ.
