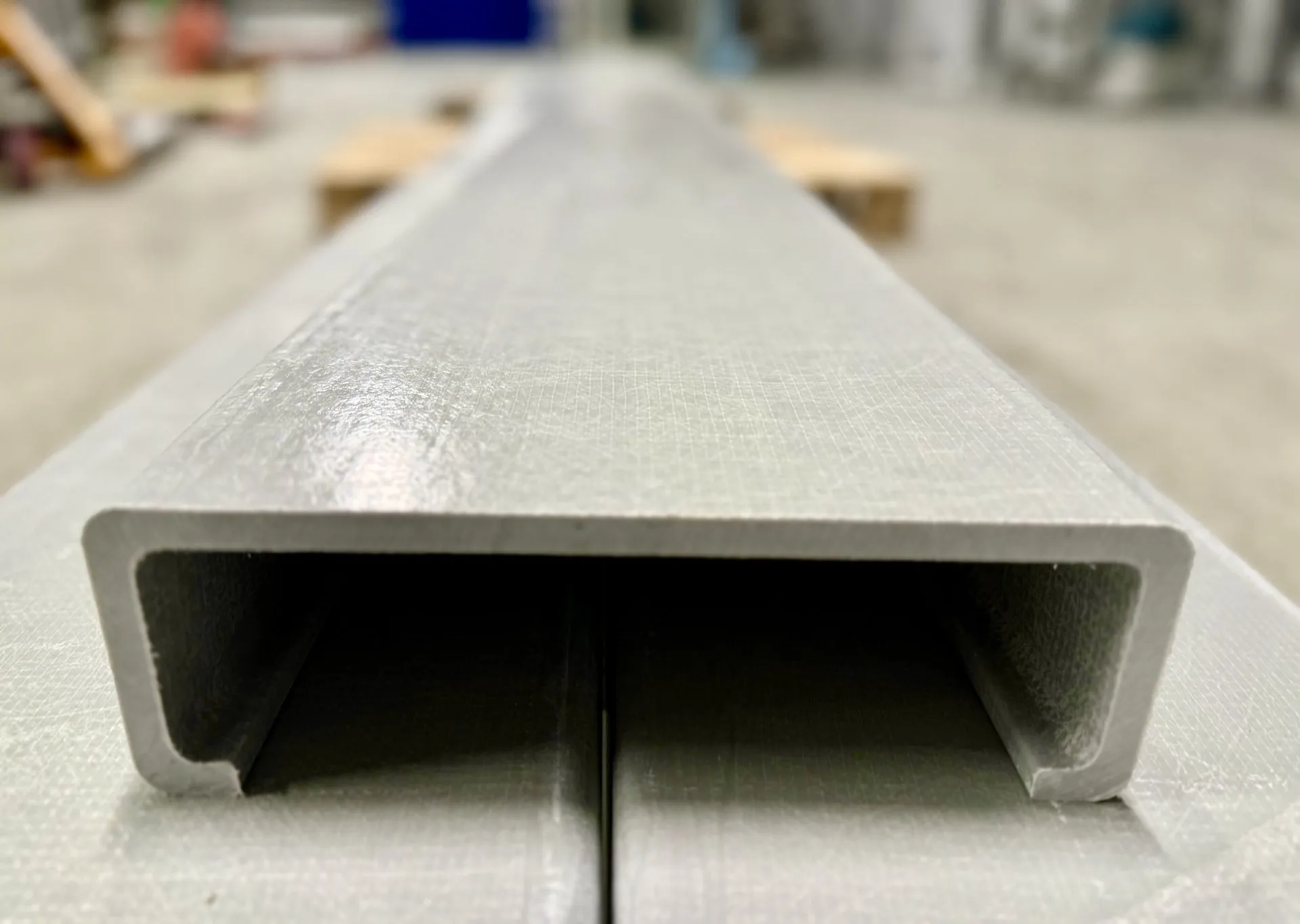

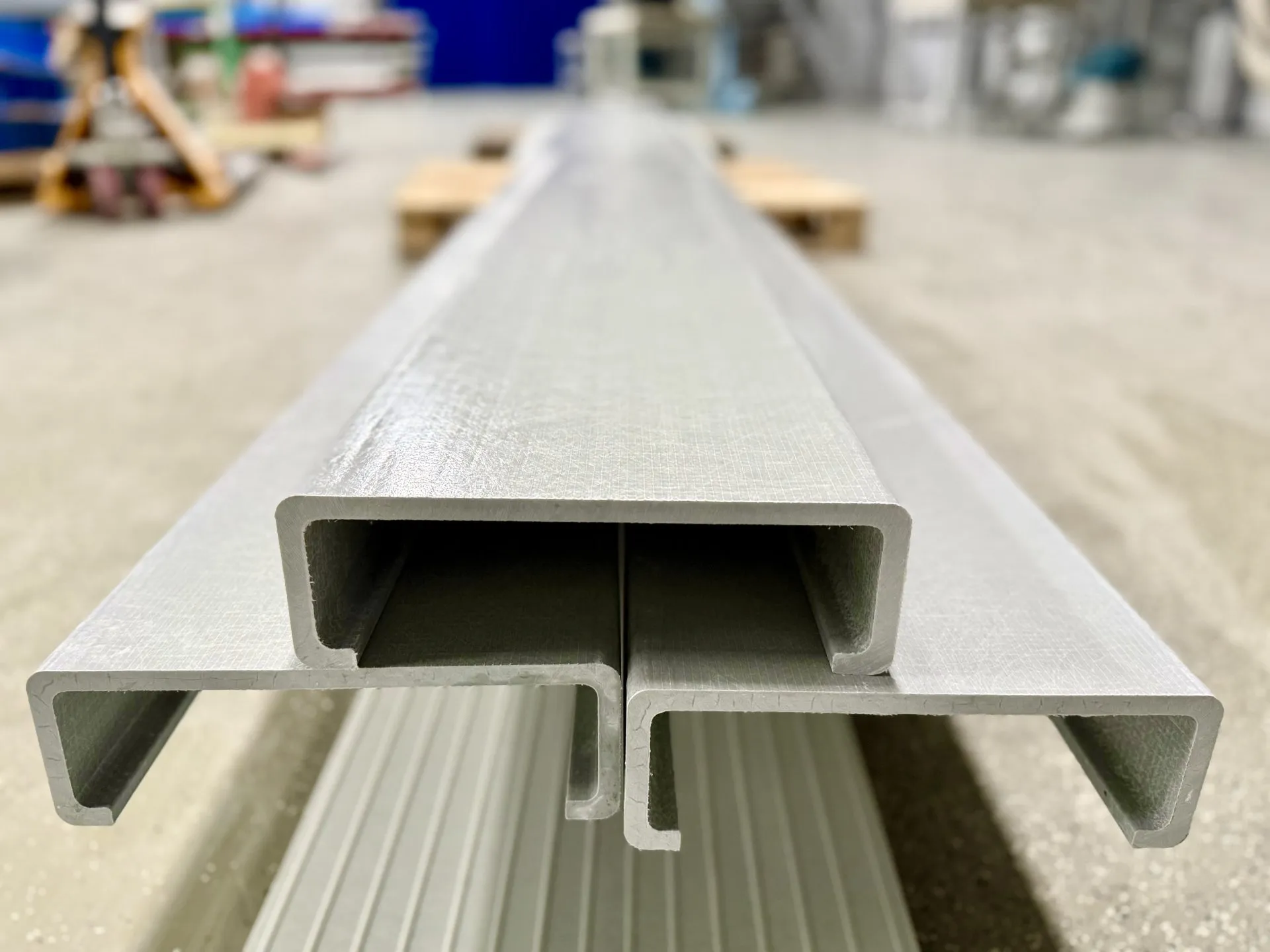

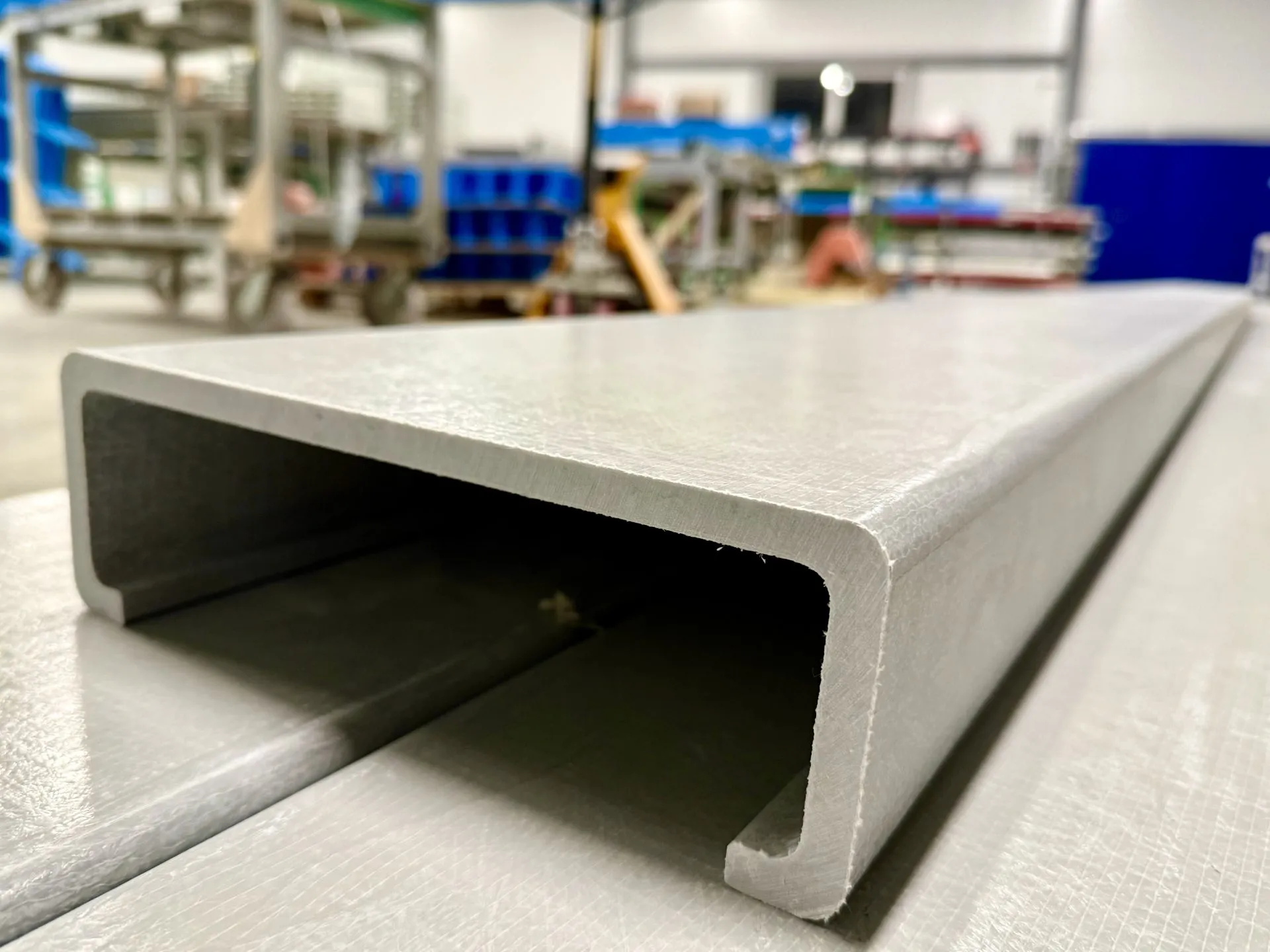

С-профиль композитный стеклопластиковый PULTRA

С-образный профиль: технические характеристики и размеры

Сечение.

• h — высота стенки: ключевой параметр жёсткости на изгиб по главной оси (Ix).


• bf — ширина полки: влияет на устойчивость  зоны крепежа/опирания.


• tf/tw — толщины полки и стенки: задают локальную прочность в местах отверстий, смятие, возможность болтовых/заклёпочных соединений.


• rвн — внутренние радиусы: снижают концентрации напряжений в углах.

Погонаж и допуски. Стандартная длина — 6 м; иные длины согласуются на этапе заявки. Допуски резки и ориентация профиля в узлах фиксируются в спецификации поставки.

Масса. Масса композитного профиля ниже стальной в 4 раза, что упрощает логистику и уменьшает затраты на перегрузку и монтаж.

Жёсткость и прогиб. Из-за меньшего модуля упругости композита контроль расчета конструкции  выполняется, как правило, по прогибу. Основные инструменты: увеличение h, корректировка шага опор/стрингеров, переход к непрерывной схеме, локальные усиления в зонах крепежа.

Среда и температурный режим. Пределы температур и перечень допустимых сред эксплуатации определяются составом смолы и длительностью воздействия. Композитные конструкции возможно эксплуатировать при температурах от -60 С до + 60 С. Подбор специализированных смол под среду эксплуатации и температуру позволяет разработать конструкции для использования в среде кислот, щелочей и других реагентов различных концентраций

Подбор сечения и узлы

1. Назначение профиля в конструкции узла. Крайняя балка под настил, пояс, стрингер, обвязка рамы, направляющая..


2. Геометрия. Выбор h для ограничения прогиба, bf — для зоны опирания/крепежа; tf/tw — для локальной прочности; учёт rвн в сопряжениях..


3. Нагрузки. Статические/переменные; контроль прогиба по рабочей длине; для сжатых элементов — проверка устойчивости, проверка деформаций у опор и концентраторов напряжений


4. Крепёж. Хомут/скоба/кронштейн или болт через промежуточную втулку; отступы от кромок сопрягаемых деталей — не менее 2–3 диаметров отверстия; обязательны широкие шайбы для распределения нагрузки от метизов.


5. Шаг опор. Назначается из расчёта по прогибу; для ограждений учитывается эргономика и эксплуатационные усилия.


6. Погонаж и резка. Стандарт 6 м; резка «в размер» с маркировкой мест креплений; контроль чистоты торцов; комплектация грузовых мест по спецификациям


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Применение и совместимость

Площадки обслуживания и мостики. С-профиль используется как крайние балки под настил и как стрингеры пролётных конструкций. За счёт открытого сечения удобно организовать крепёжные зоны и доступ к ним. Совместим с композитными настилами.

Обвязка и пояса рам. Работает как пояс в лёгких каркасах, обеспечивает плоскость опирания для листовых элементов и ограждений; удобен для монтажа узлов без сварочных работ.

Прибрежные/агрессивные среды. Коррозионная стойкость и диэлектрические свойства делают профиль уместным на водоподготовке, мойках, прибрежных участках, рядом с электро- и радиотехническим оборудованием.

Системные решения. Для силовой обвязки и рёбер жёсткости сочетается с двутаврами и швеллерами ; в стойках и тетивах — с трубами квадратными / прямоугольными / круглыми; в ограждающих решениях — с уголками.

Монтаж — правила и особенности

Резка — диски по композиту/камню, обязательное пылеудаление, СИЗ органов зрения и дыхания;

Сверление — острозаточенной оснасткой по металлу, без удара; поперёк волокон — с пониженной подачей или алмазные/твердосплавные сверла/коронки

Болтовые/заклёпочные узлы — с шайбами и закладными элементами; обязательный контроль момента затяжки болтов. При разработке узлов крепления необходимо размещать отверстия на расстоянии от края/кромки профиля ≥2–3 диаметров отверстия.

 Клеевые соединения — применяются в основном на вспомогательных и декоративных элементах в узлах с небольшой нагрузкой

Хранение и логистика

Для хранения профиль и элементы конструкций размещаются на подкладках или в заводской упаковке. Погрузо-разгрузочные работы необходимо осуществлять без прямого контакта металлических перегрузочных устройств с поверхностью профиля — использование деревянных поддонов, обрешеток, текстильных строп, защитных подкладок и уголков под стяжные ленты и ремни.

При перевозке пачки и упаковки профиля должны быть зафиксированы от смещения. При погрузке в несколько ярусов упаковки должны иметь конструктив, выдерживающий штабелирование.

С-профиль — цена и поставка

Стоимость заказа формируется по типоразмеру (h×bf×tf×tw), объёму, требованиям к свойствам и нарезке. Типовой погонаж — 6 м. На этапе заявки согласуются допуски, схема маркировки и условия отгрузки. Для проектных задач доступны индивидуальные сечения профилей по ТЗ, а готовые ограждающие решения собраны в разделе ограждения.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
