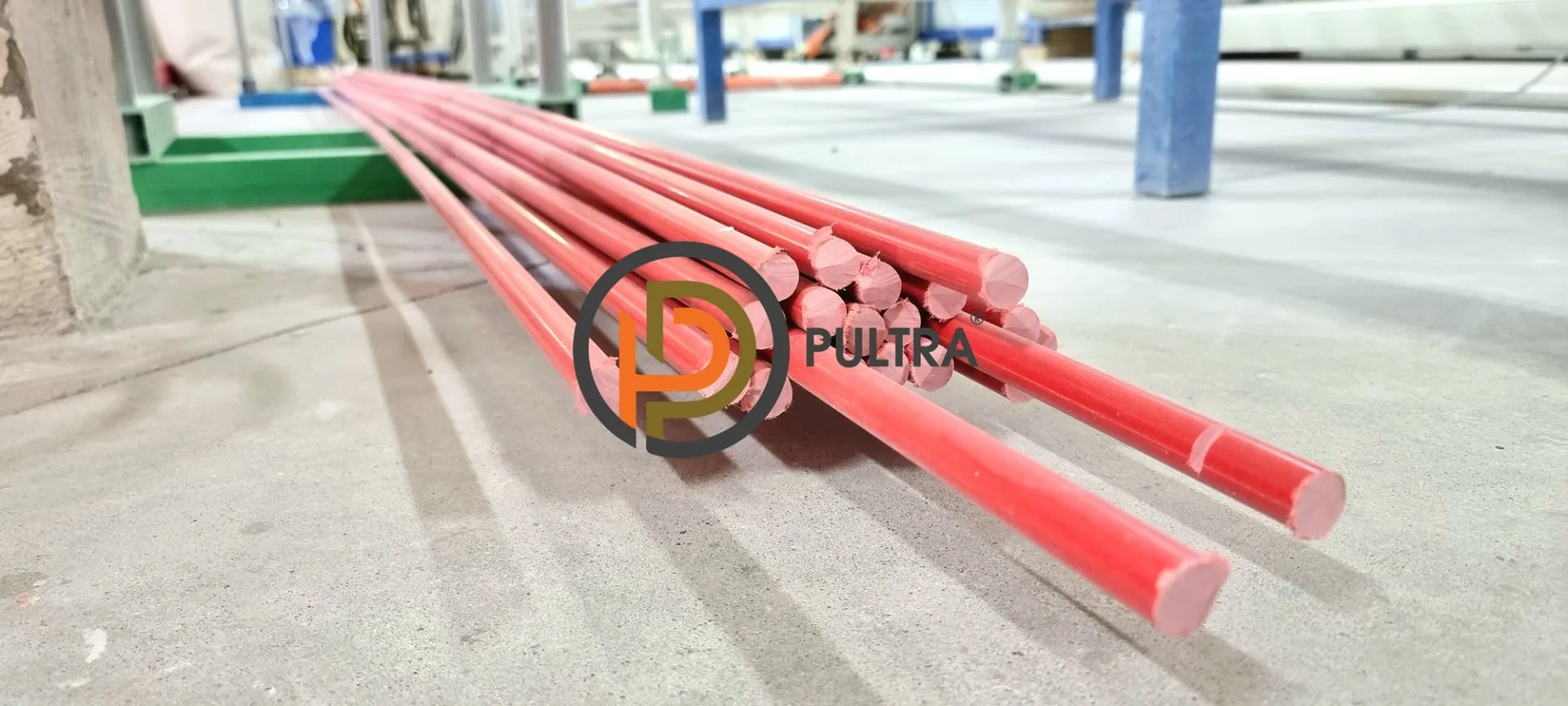

Стержень композитный стеклопластиковый PULTRA

Композитный пруток: технические характеристики и вес

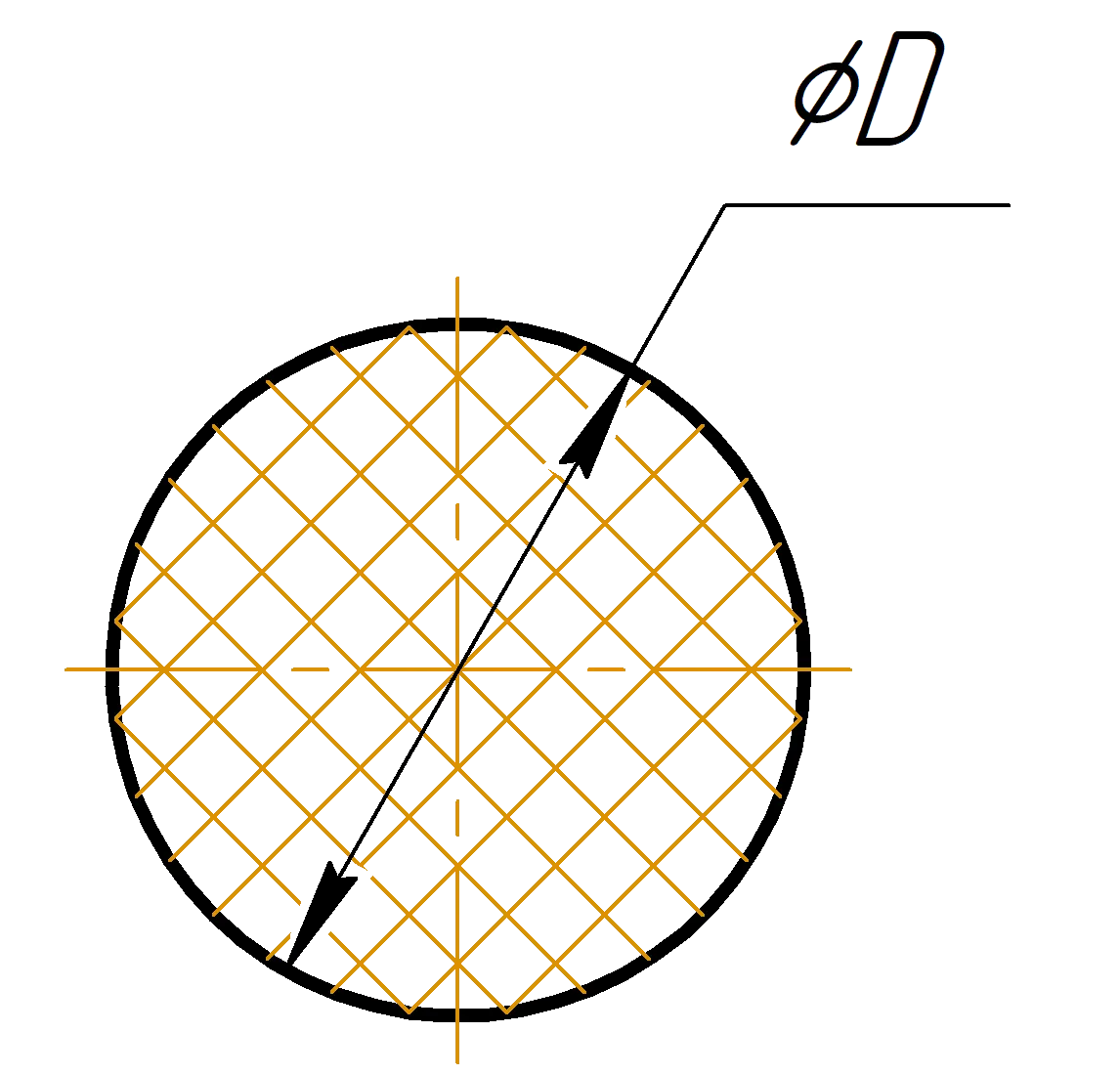

Профиль изготавливается методом пултрузии: непрерывные стеклянные волокна обеспечивают несущую способность при растяжении/сжатии и изгибе, смола связывает волокна и определяет химическую стойкость и температурный диапазон эксплуатации. Геометрия задаётся диаметром D; расчёт массы погонного метра выполняется по удельной плотности системы «волокно+смола» и выбранному диаметру. Типовой погонаж — 6 м; другие варианты согласовываются на этапе заявки.

Диапазоны диаметров. Выпускаются малые и средние диаметры; выбор D увязывается с жёсткостью по рабочей длине, допустимым прогибом и требуемой несущей способностью узла. Для малых D особое внимание уделяется шагу опор/креплений.

Масса. Масса меньше аналогичного сечения стального прутка  в 4 раза при сопоставимой «работе формой» в узле конструкции.

Температура и среда. Пределы температур и перечень допустимых сред эксплуатации определяются составом смолы и длительностью воздействия. Композитные конструкции возможно эксплуатировать при температурах от -60 С до + 60 С. Подбор специализированных смол под среду эксплуатации и температуру позволяет разработать конструкции для использования в среде кислот, щелочей и других реагентов различных концентраций

Особенности конструкции узлов с применением профиля

1. Назначение профиля в конструкции узла. Стойка/распорка, кол/колышек, дистанционная втулка, направляющий элемент, элемент ограждения.


2. Геометрия. Выбор D по требуемой жёсткости и несущей способности; рабочая длина определяется схемой опирания; для втулок — проверка на смятие/срез.


3. Нагрузки. Статические/переменные; контроль прогиба по рабочей длине; для сжатых элементов — проверка устойчивости.


4. Крепёж. Хомут/скоба/кронштейн или болт через промежуточную втулку; отступы от кромок сопрягаемых деталей — не менее 2–3 диаметров прутка; обязательны широкие шайбы для распределения нагрузки от метизов.


5. Шаг опор. Назначается из расчёта по прогибу; для ограждений учитывается эргономика и эксплуатационные усилия.


6. Погонаж и резка. Стандарт 6 м; резка «в размер» с маркировкой мест креплений; контроль чистоты торцов; комплектация грузовых мест по спецификациям


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Области применения и совместимость

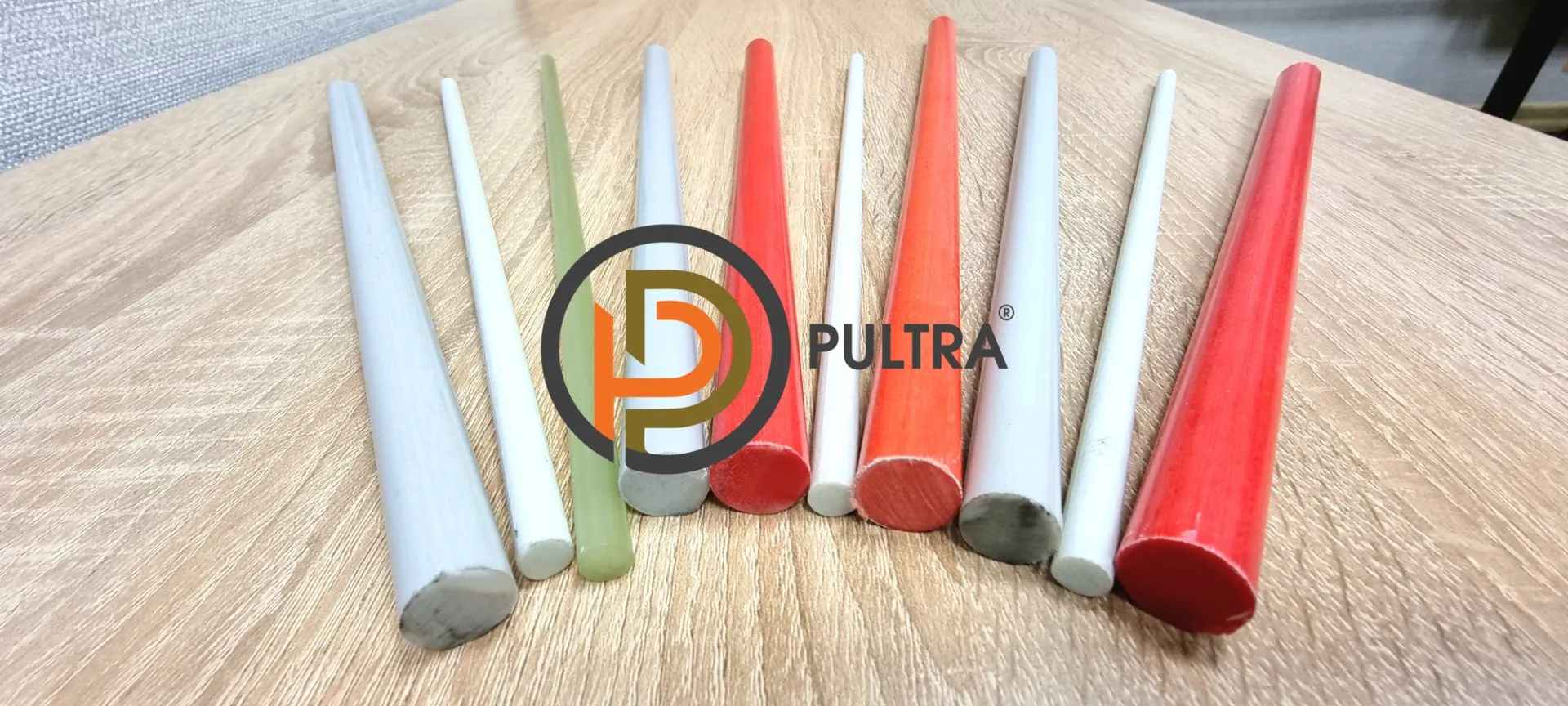

Диаметры в наличии: 8 мм и 16 мм. Оба — сплошные гладкие стеклокомпозитные стержни (пултрузия), не труба и не арматура.

Стержень D = 8 мм — типовые задачи и сферы применения

• Маркировочные/сигнальные колышки , трассировка кабельных путей, временные ориентиры на площадке.


• Лёгкие распорки и дистанционные элементы в вспомогательных узлах, фиксаторы и направляющие.


• Заполнение ограждений (вертикали/диагонали) в зонах без ударных нагрузок.


• Крепления датчиков/кабельных линий , антенн малой массы, табличек и указателей.


• Садово-технические колышки (техзоны, питомники, временные ограждения) при соблюдении требований к заглублению и колпачку на торце.


Особенности монтажа (D=8): шаг опор/хомутов назначается чаще, чем для 16 мм; в крепеже использовать широкие шайбы, отступы в сопрягаемых деталях — ≥ 2–3D, контроль момента затяжки резьбовых соединений. Для агротехнических  работ необходимы колпачок/насадка на верхний торец, заглубление — по плотности грунта.

Стержень D = 16 мм — типовые задачи и сферы применения

• Стойки и распорки лёгких каркасов, элементы ограждений в проходных зонах (без ударных нагрузок).


• Опорные элементы/направляющие для оборудования малой массы, кронштейны с креплением через втулку.


• Компенсирующие дистанционные проставки в узлах с требованием к диэлектрике и коррозионной стойкости.


• Технические колышки и стойки для информационных табличек/ограждений с большей рабочей длиной, чем у 8 мм.


• Диэлектрические элементы рядом с электрооборудованием и кабельными трассами, где нежелательна проводимость.


Особенности монтажа (D=16): допустимы реже расположенные опоры/хомуты по сравнению с 8 мм при той же жёсткости схемы; в зонах крепежа — широкие шайбы, отступы ≥ 2–3D, контроль момента затяжки. При работе на сжатие — проверка устойчивости по рабочей длине.

Общие свойства для D=8 и D=16

— Скорость монтажа.. Лёгкий профиль перемещается вручную или средствами малой механизации; монтаж —  без сварки, огневых работ и применения сложного оборудования .

— Низкая стоимость жизненного цикла. Нет периодической антикоррозионной обработки и покраски, нет ржавых подтёков, меньше затрат на обслуживание.

— Диэлектрические свойства. Профиль и конструкции являются нетокопроводящими без применения дополнительных изолирующих вставок. Отсутствуют риски блуждающих токов и наведенных напряжений.

— Широкие возможности для проектирования. узлы соединений реализуются стандартными способами — болтовыми/заклёпочными/клеевыми соединениями; конструктив легко согласуется с композитными настилами и ограждениями.

— Лаконичная эстетика. Ровная геометрия, обширная цветовая палитра и аккуратный внешний вид в любых видах конструкций для применения внутри помещений и на улице .

Комплектные решения: согласование с уголками, швеллерами, двутаврами, а также с квадратным композитным профилем, прямоугольной профильной трубой  и круглыми трубами, композитными профилированными настилами и пултрузионными композитными листами.

Сравнение с альтернативными материалами

Монтаж и требования

Резка — диски по композиту/камню, обязательное пылеудаление, СИЗ органов зрения и дыхания;

Сверление — острозаточенной оснасткой по металлу, без удара; поперёк волокон — с пониженной подачей или алмазные/твердосплавные сверла/коронки

Болтовые/заклёпочные узлы — с шайбами и закладными элементами; обязательный контроль момента затяжки болтов. При разработке узлов крепления необходимо размещать отверстия на расстоянии от края/кромки профиля ≥2–3 диаметров прутка. Клеевые соединения — применяются в основном на вспомогательных и декоративных элементах в узлах с небольшой нагрузкой

Производство и стабильность поставок

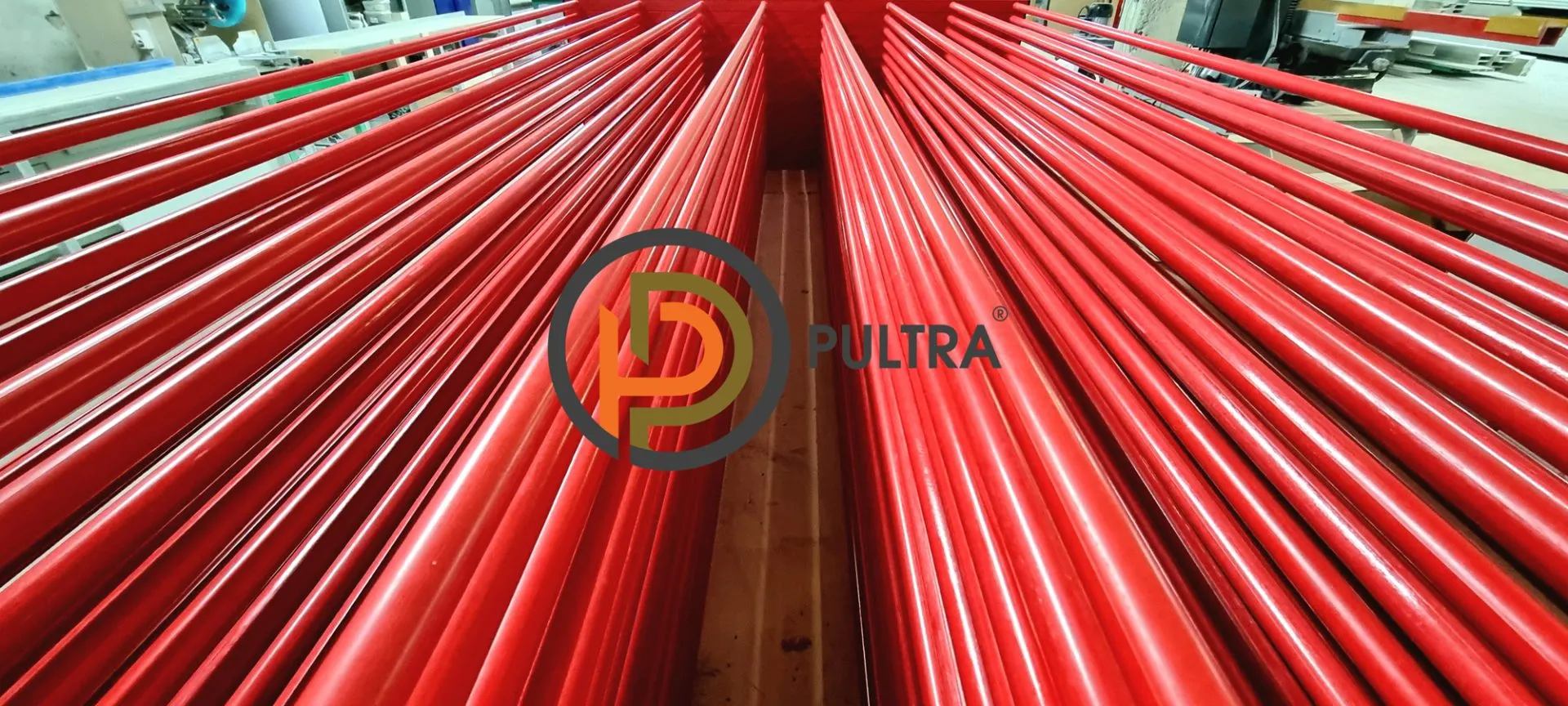

Пултрузионная линия обеспечивает стабильность геометрии и повторяемость характеристик при серийном выпуске. Погонаж 6 м поставляется на подкладках с фиксацией лентами/ремнями и защитой торцов; маркировка диаметра D и длины — на каждой партии. Малая масса сокращает транспортные расходы и упрощает разгрузку.

Цена и поставка

Стандартные условия поставки — погонаж 6 м, упаковка на выбор — в защитной плёнке/стрейче с фиксацией на подкладках, жесткая каркасная упаковка. Нестандартные длины и цвет согласуются заранее: учитываются загрузка производства, подготовка оснастки, требования к характеристикам изделия и график отгрузок. Малый вес элементов упрощает погрузочные работы и снижает стоимость доставки. Если важен конкретный слот на отгрузку — можно оставить заявку на странице, указав желаемую дату и регион.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.
