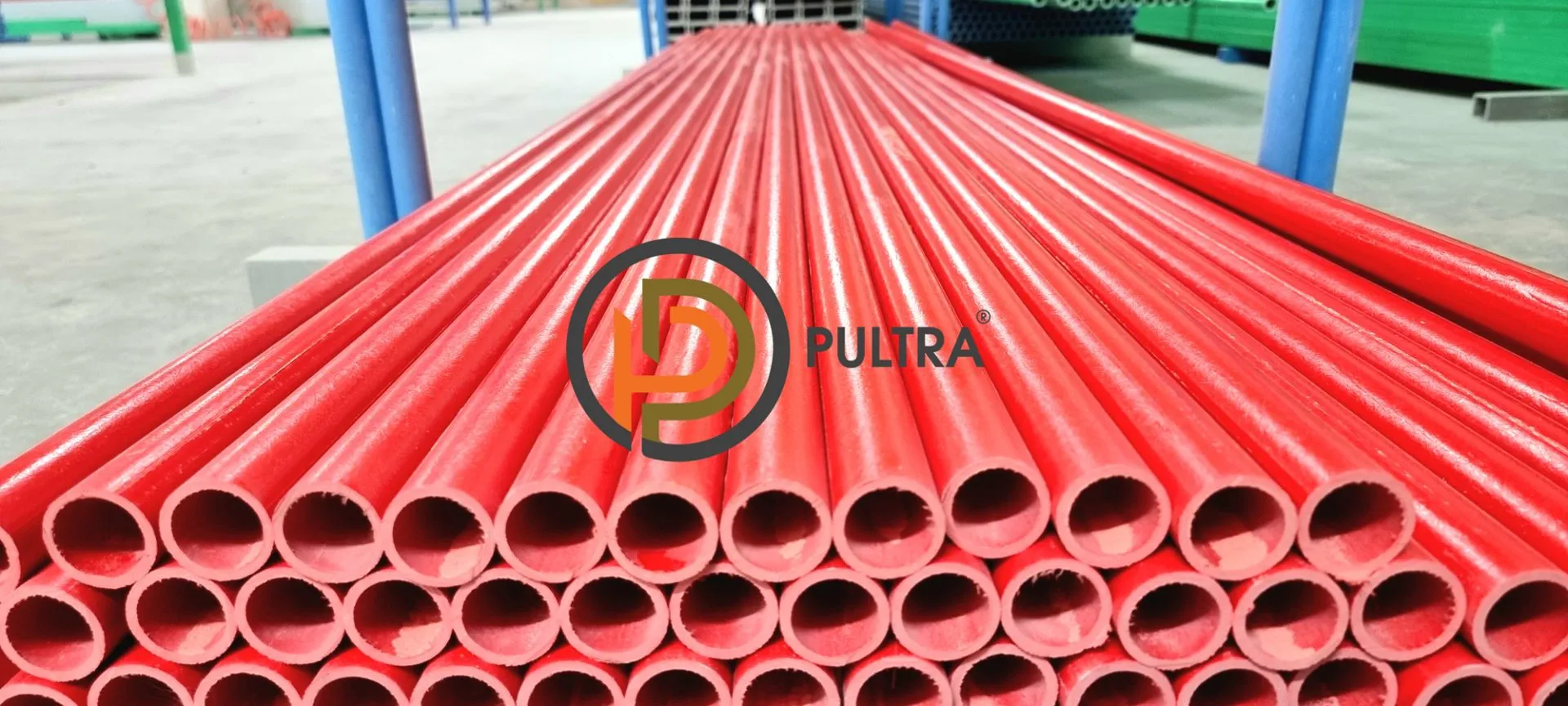

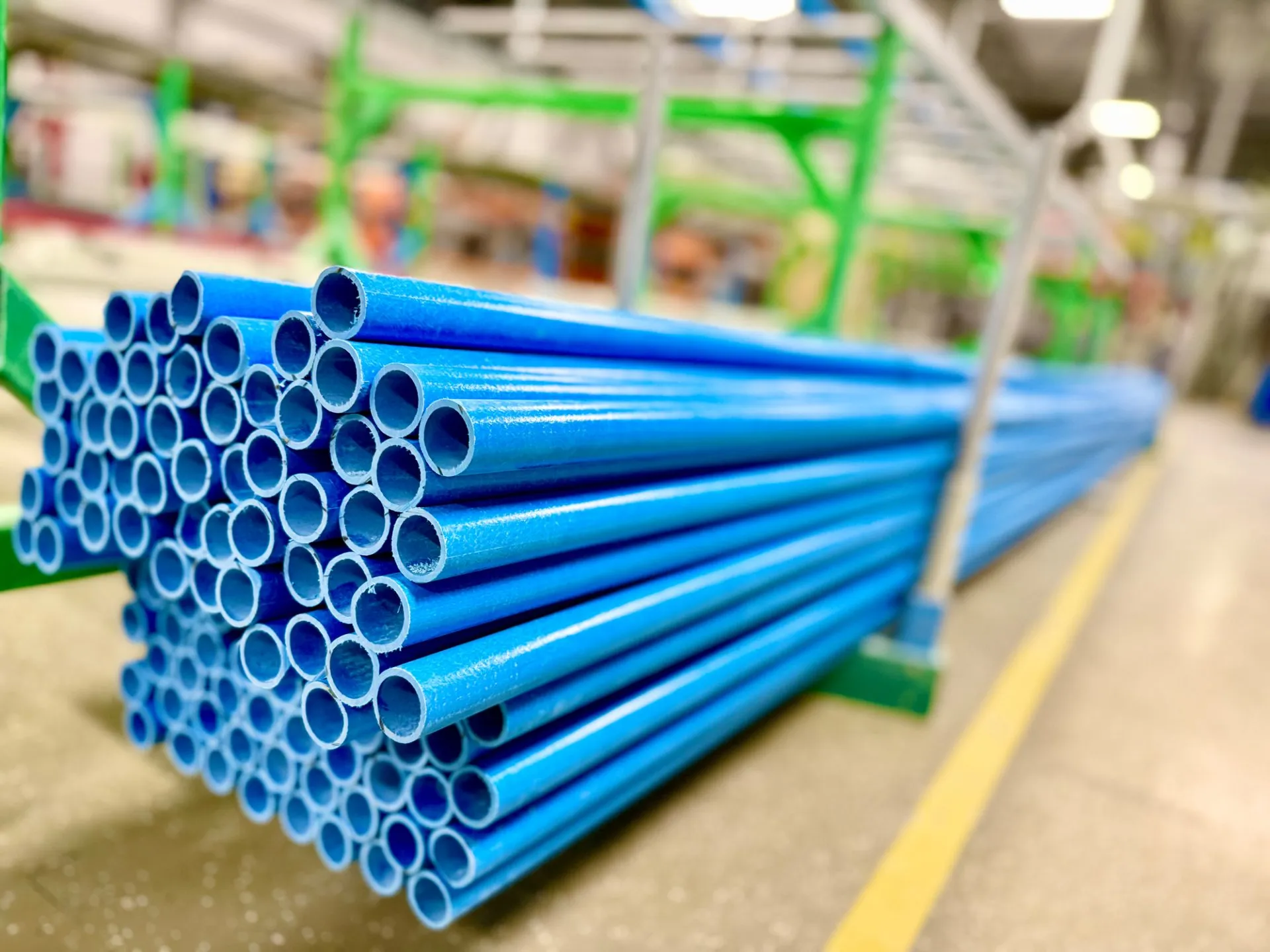

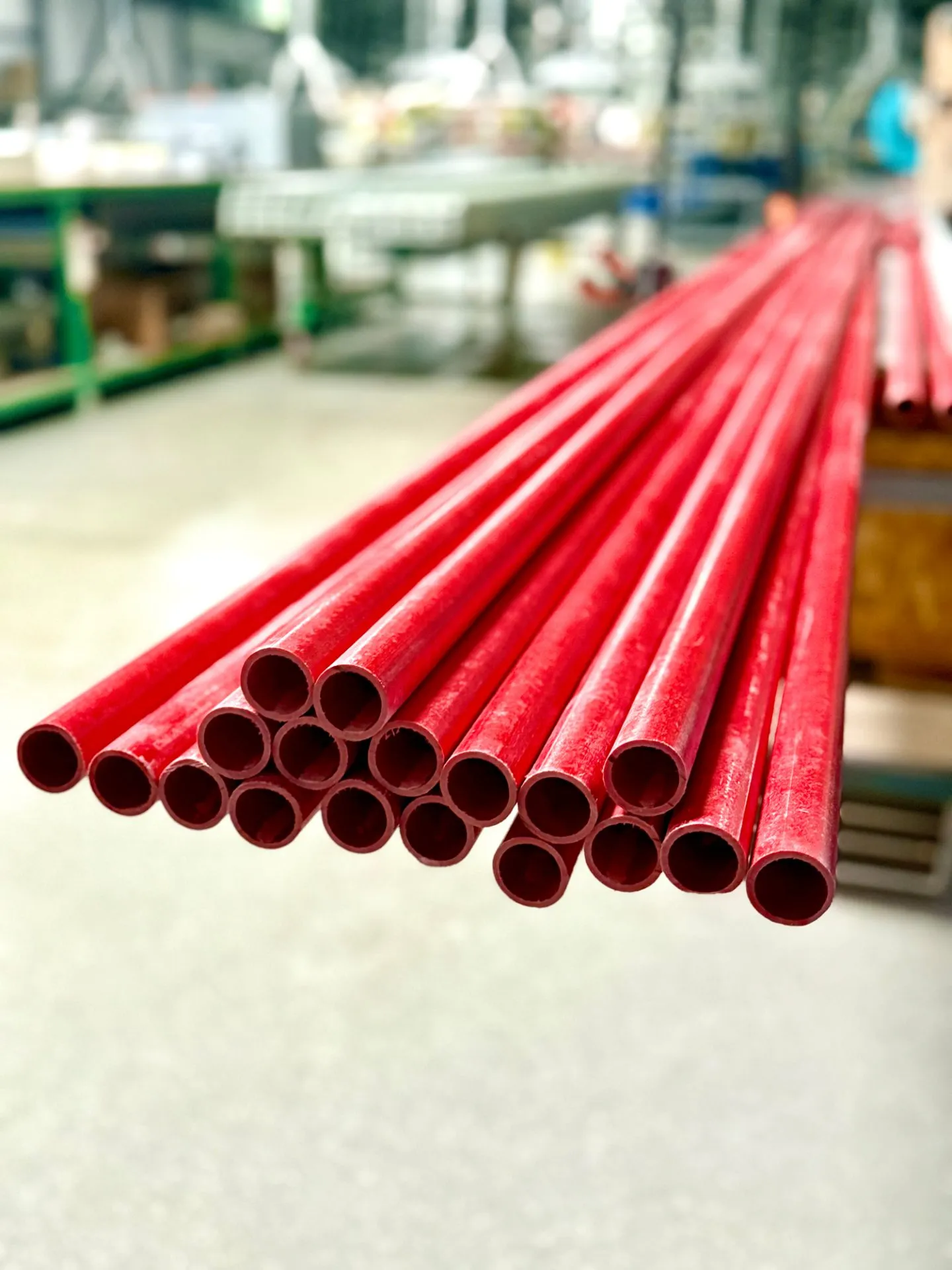

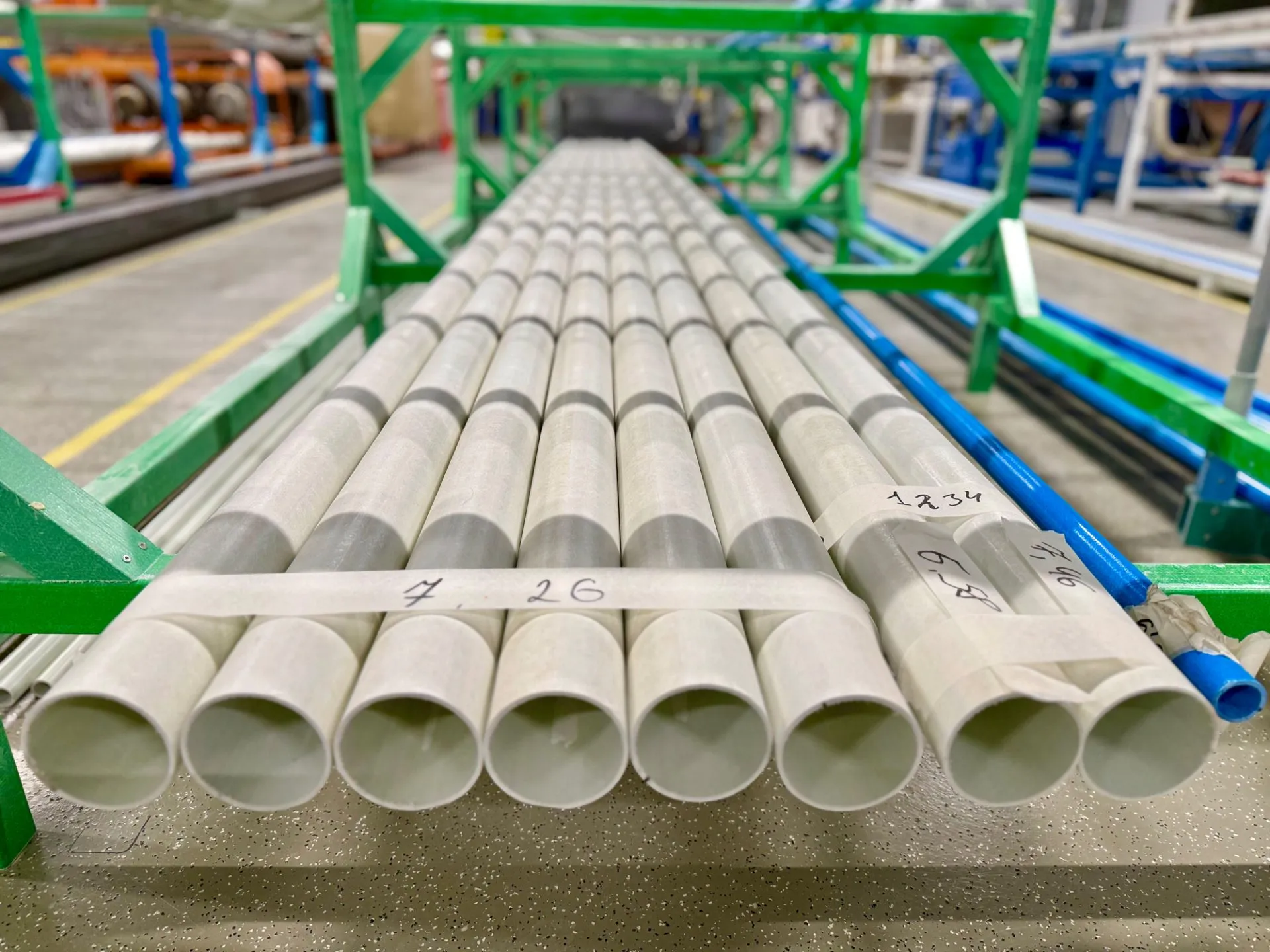

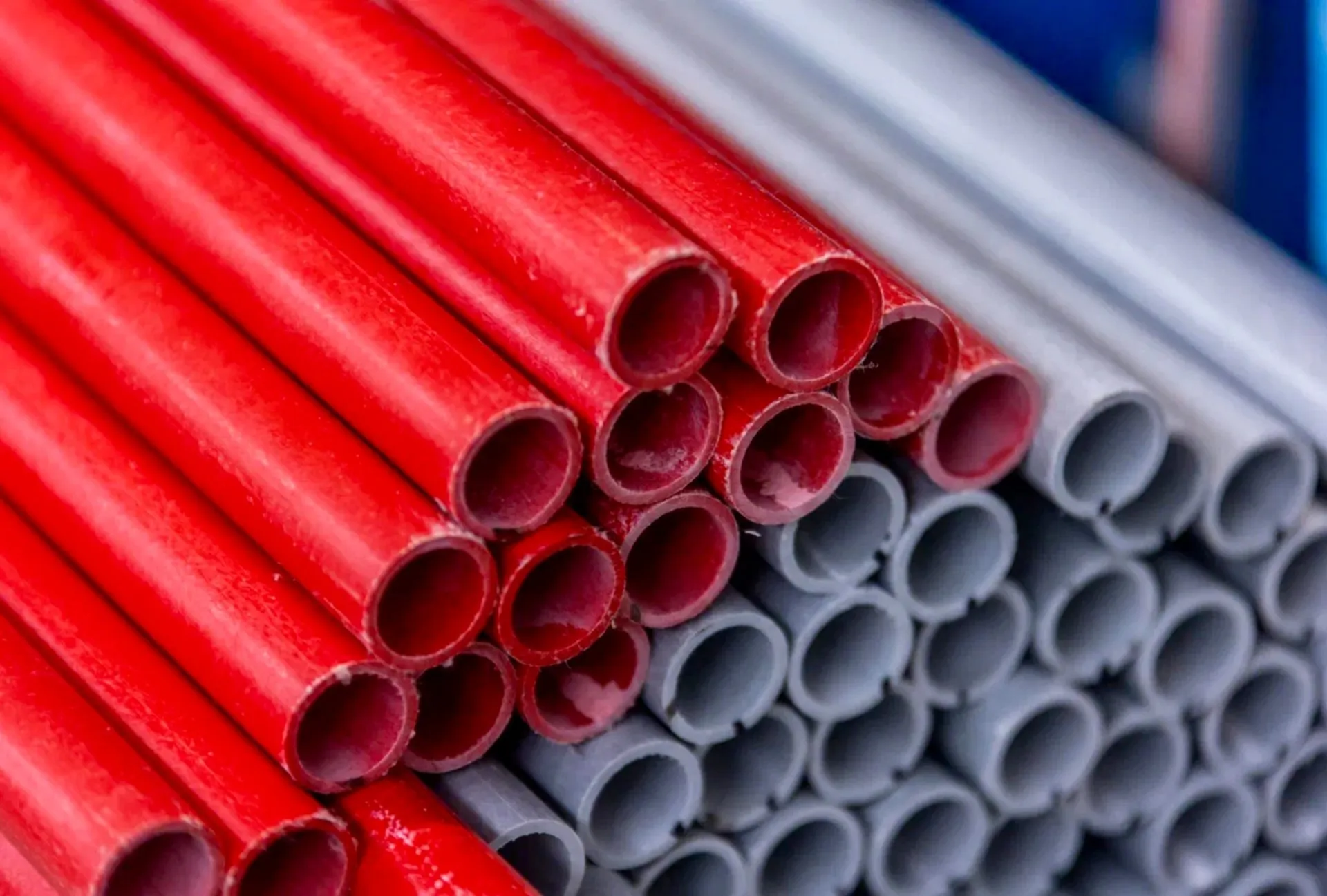

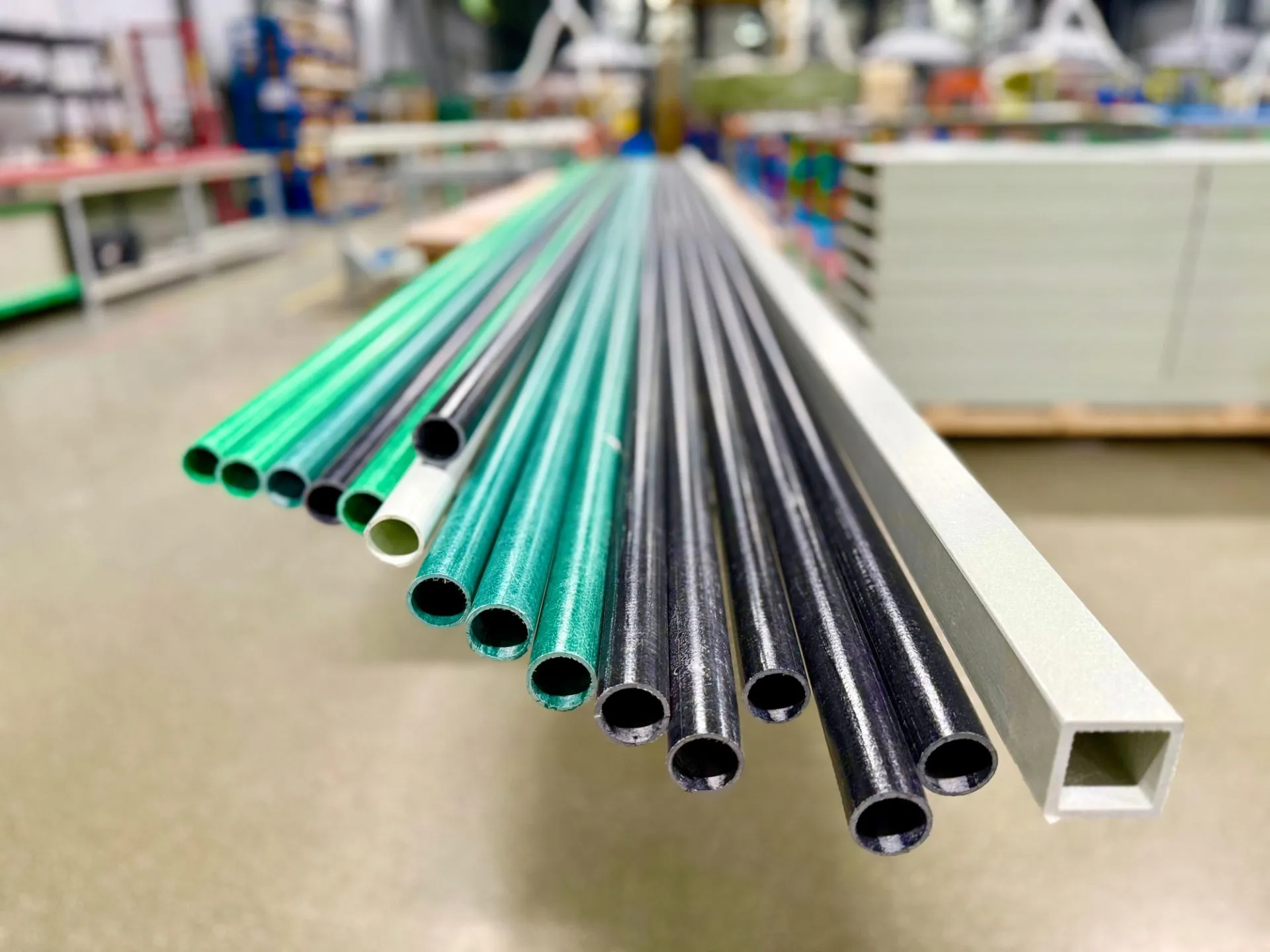

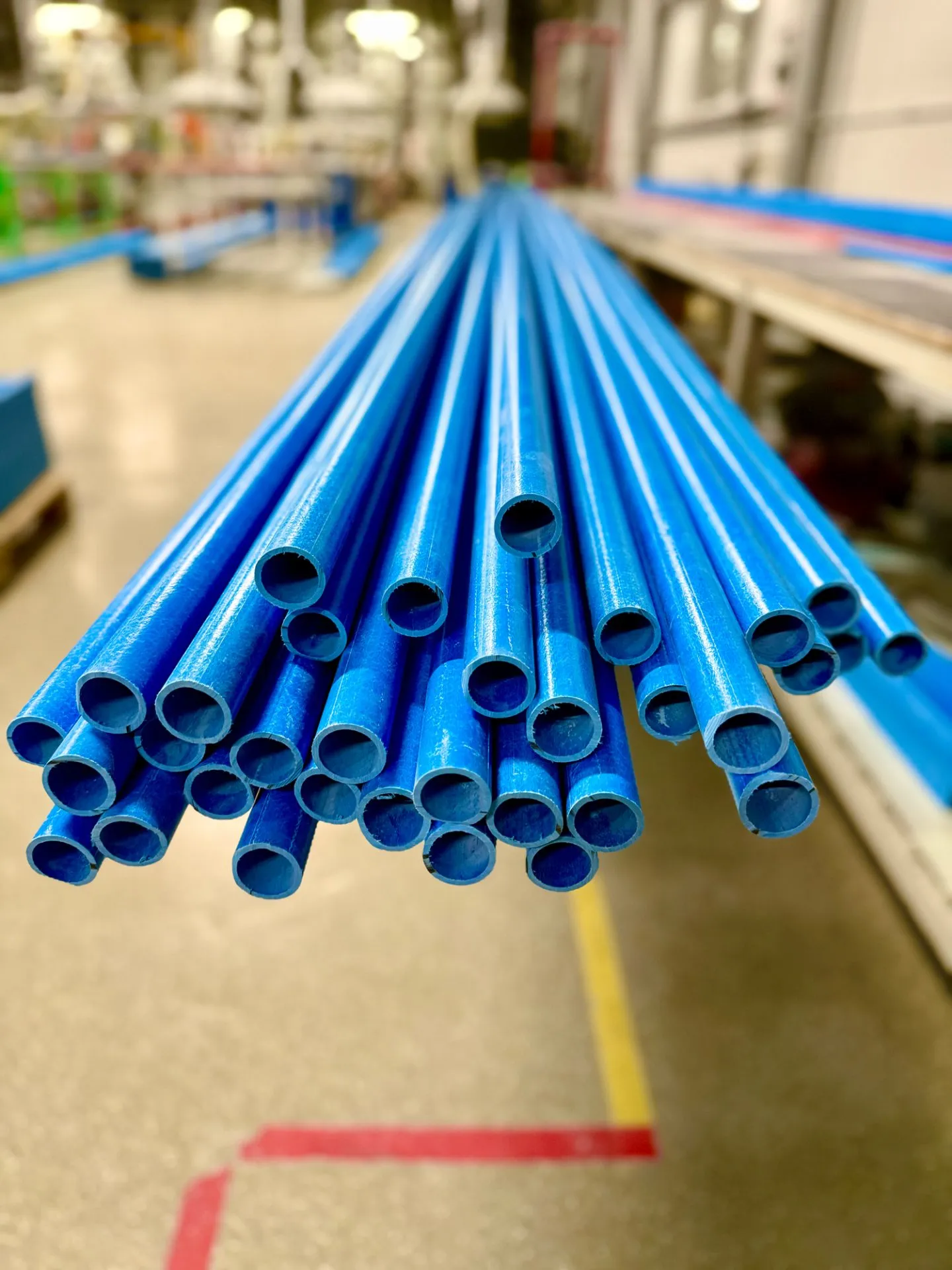

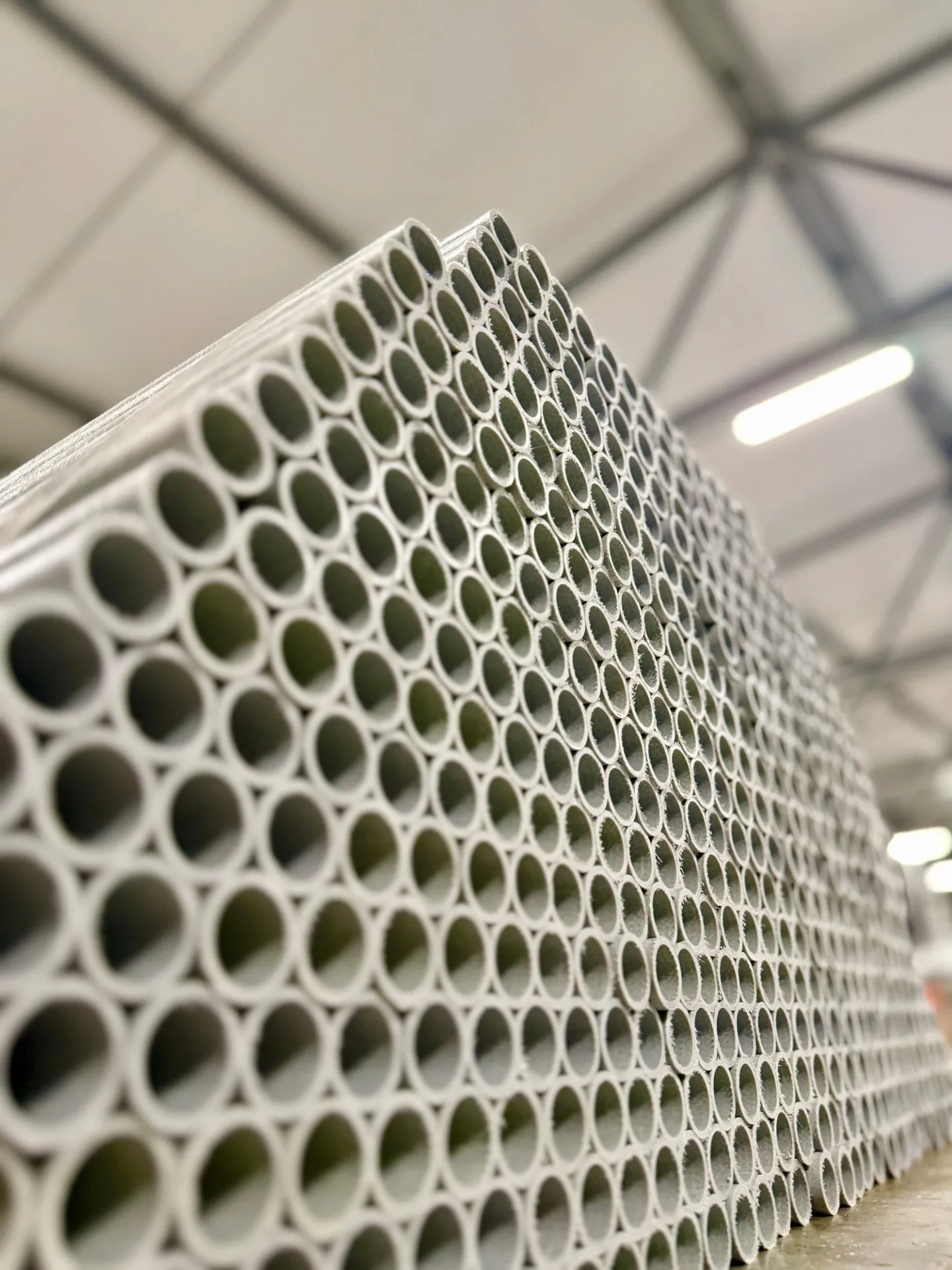

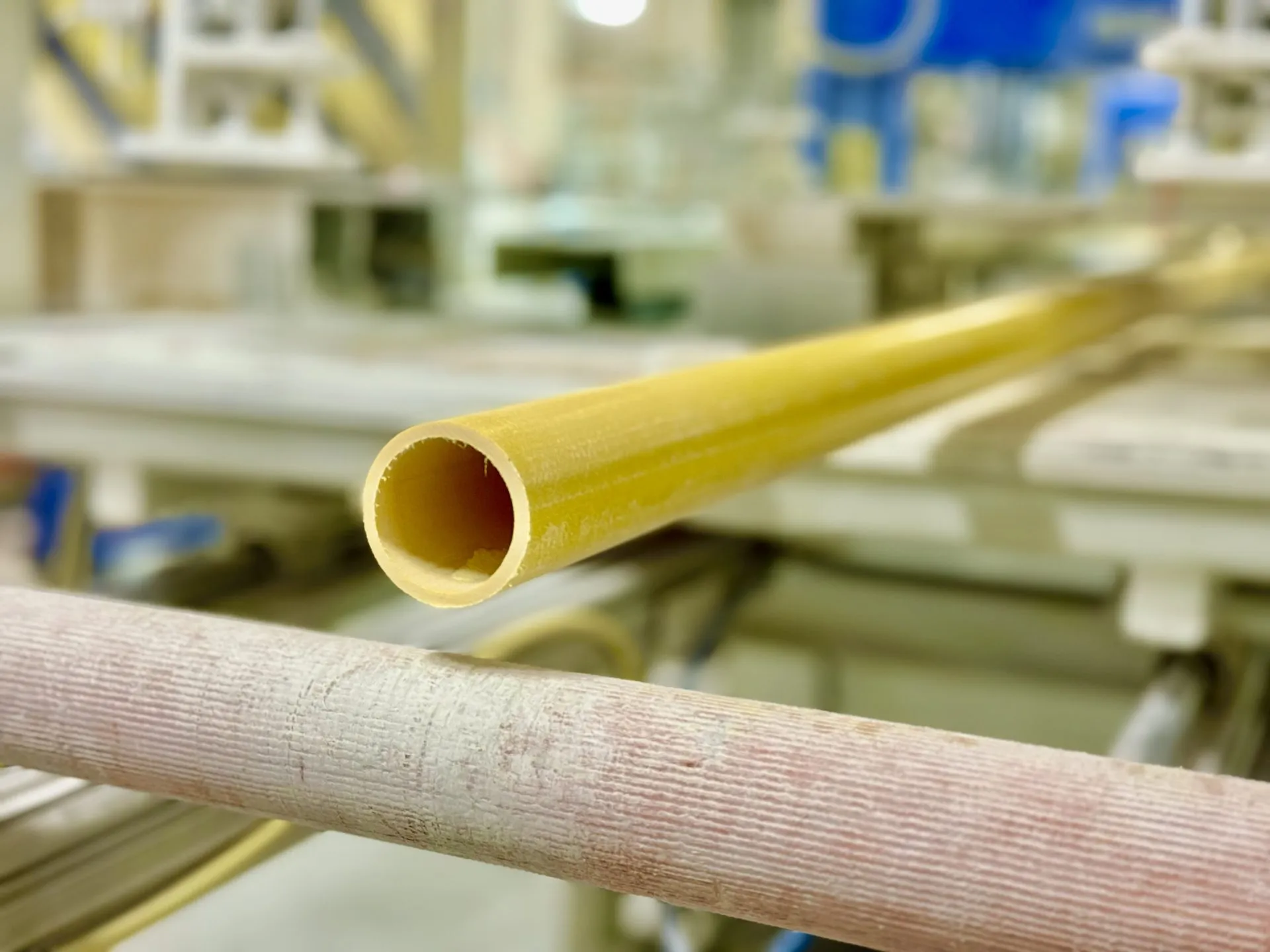

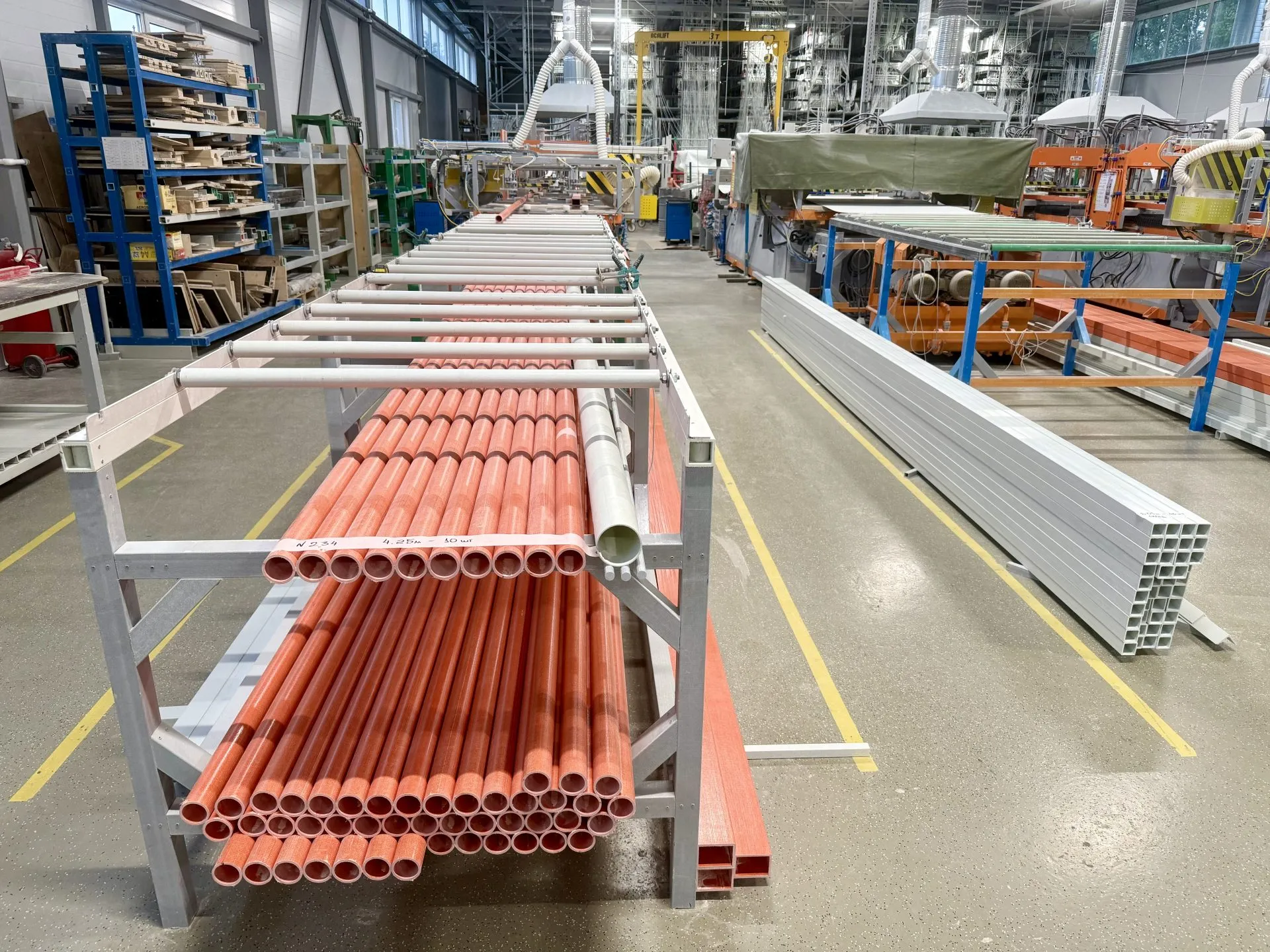

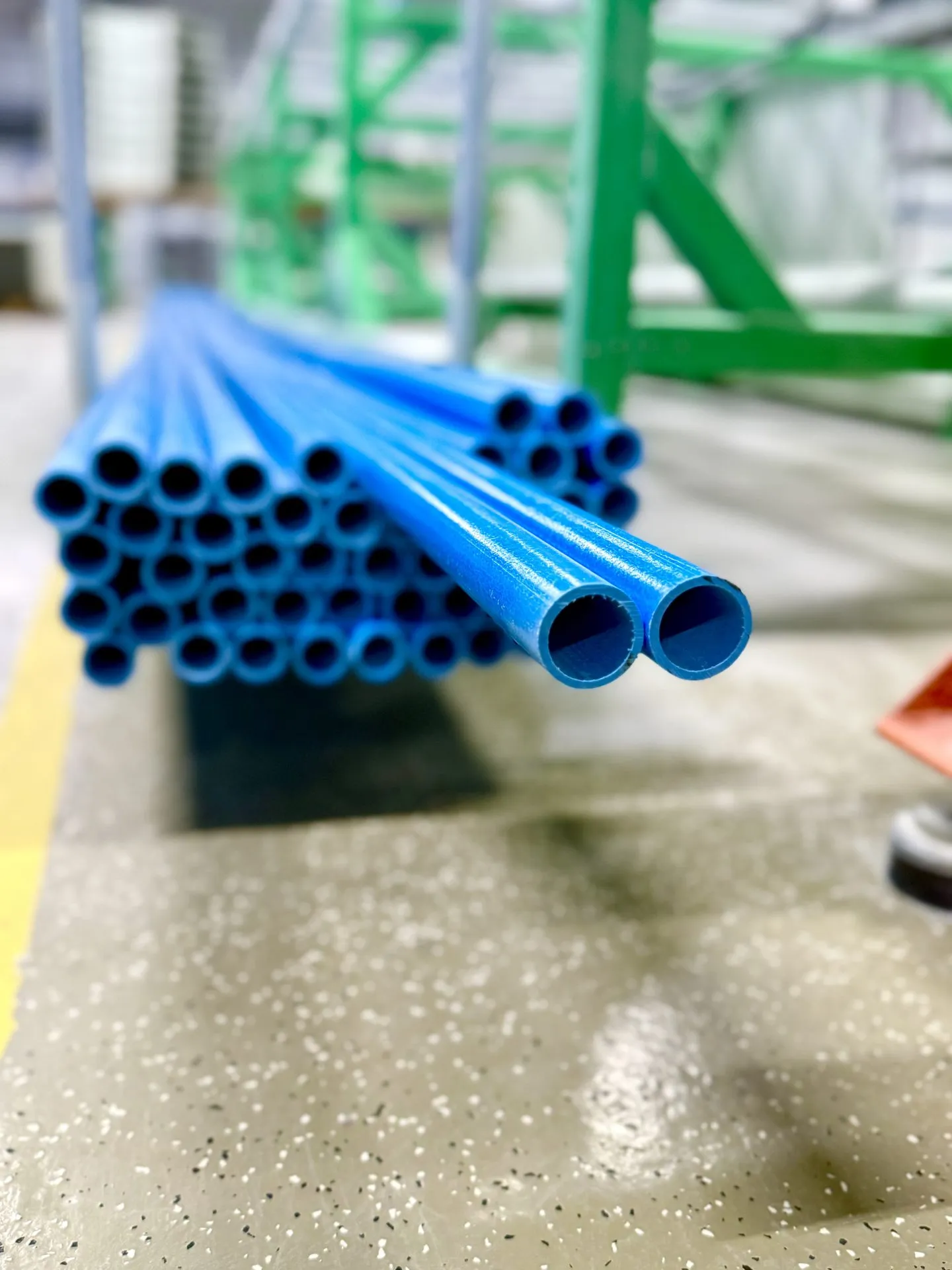

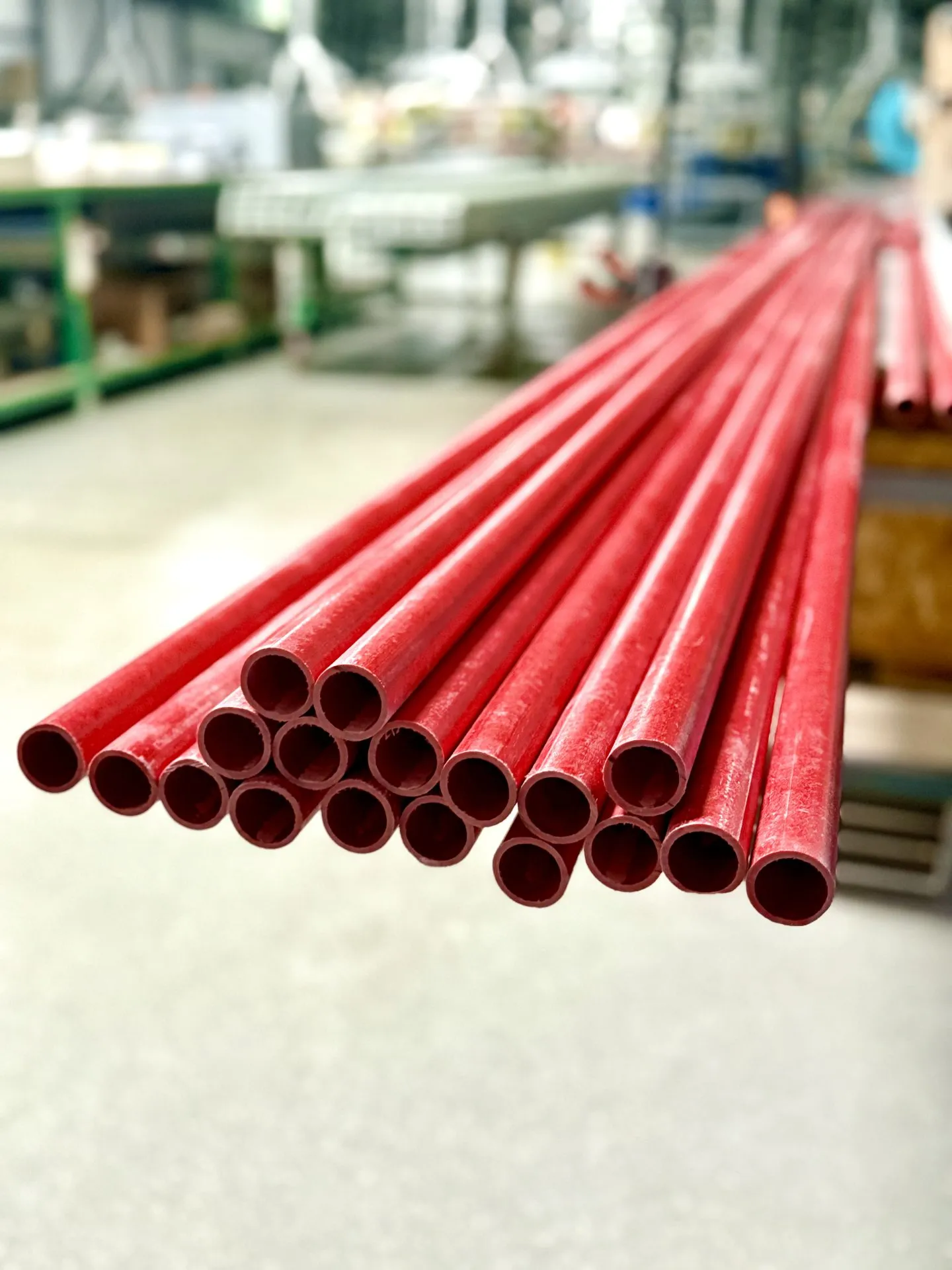

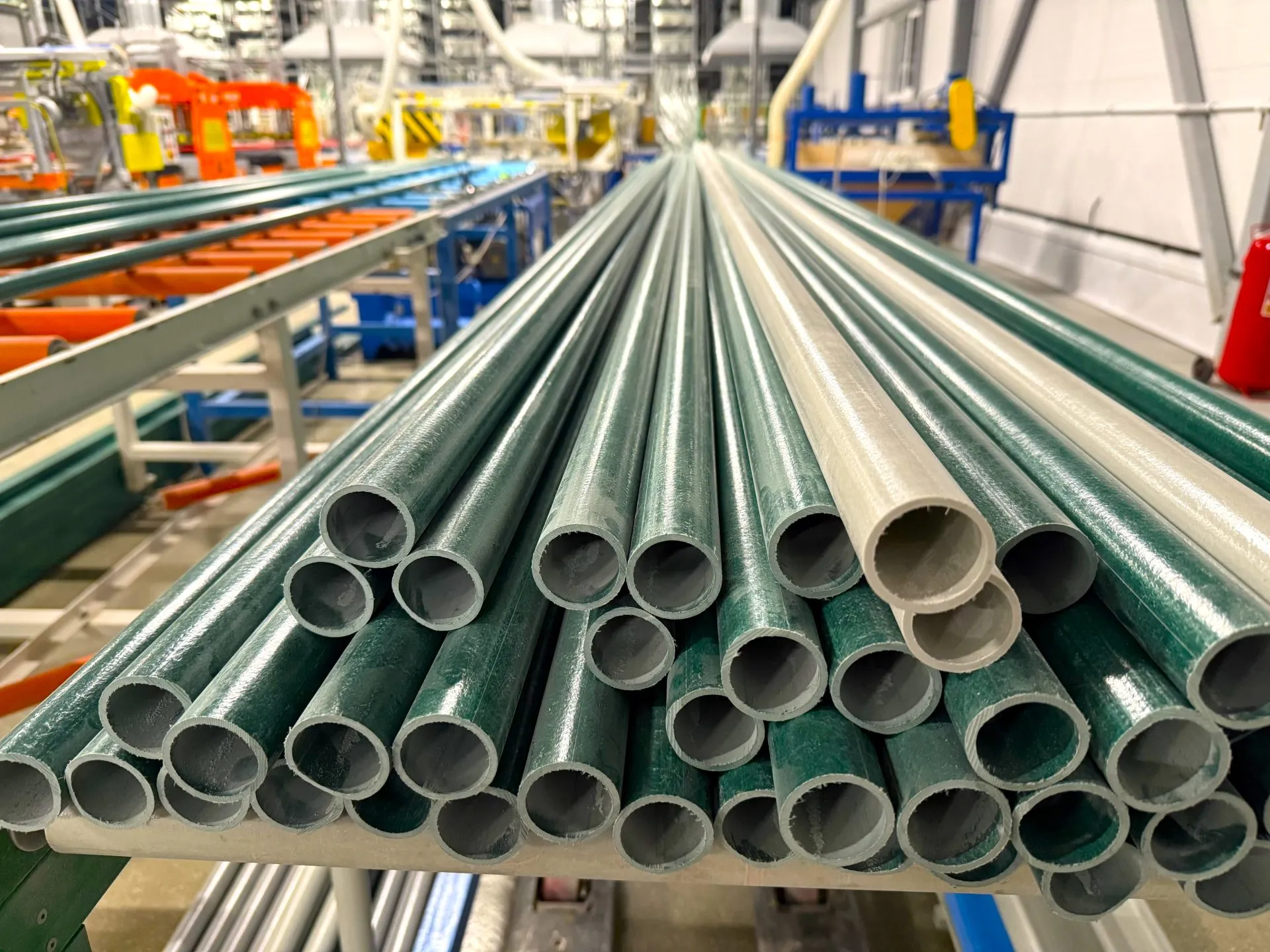

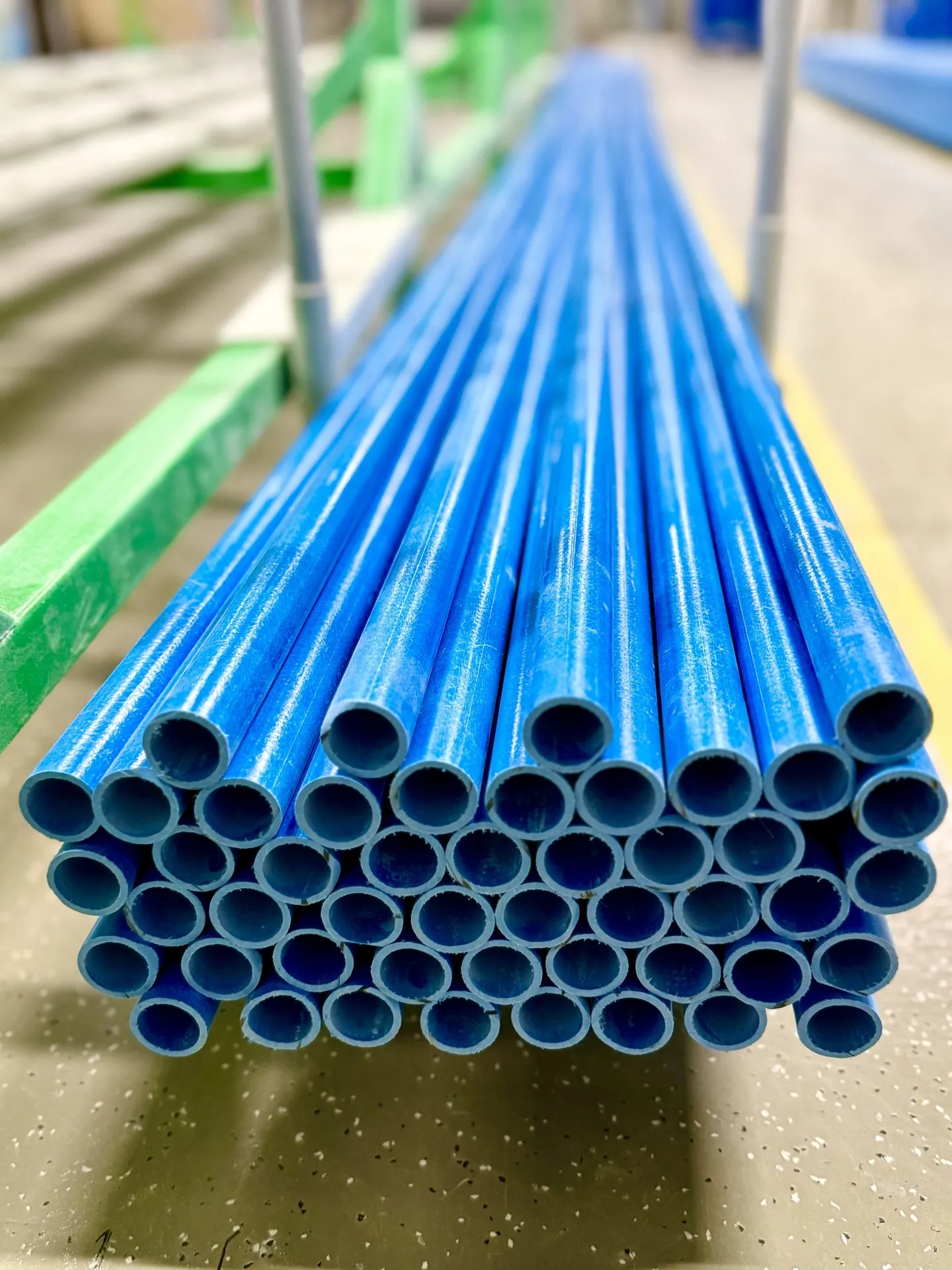

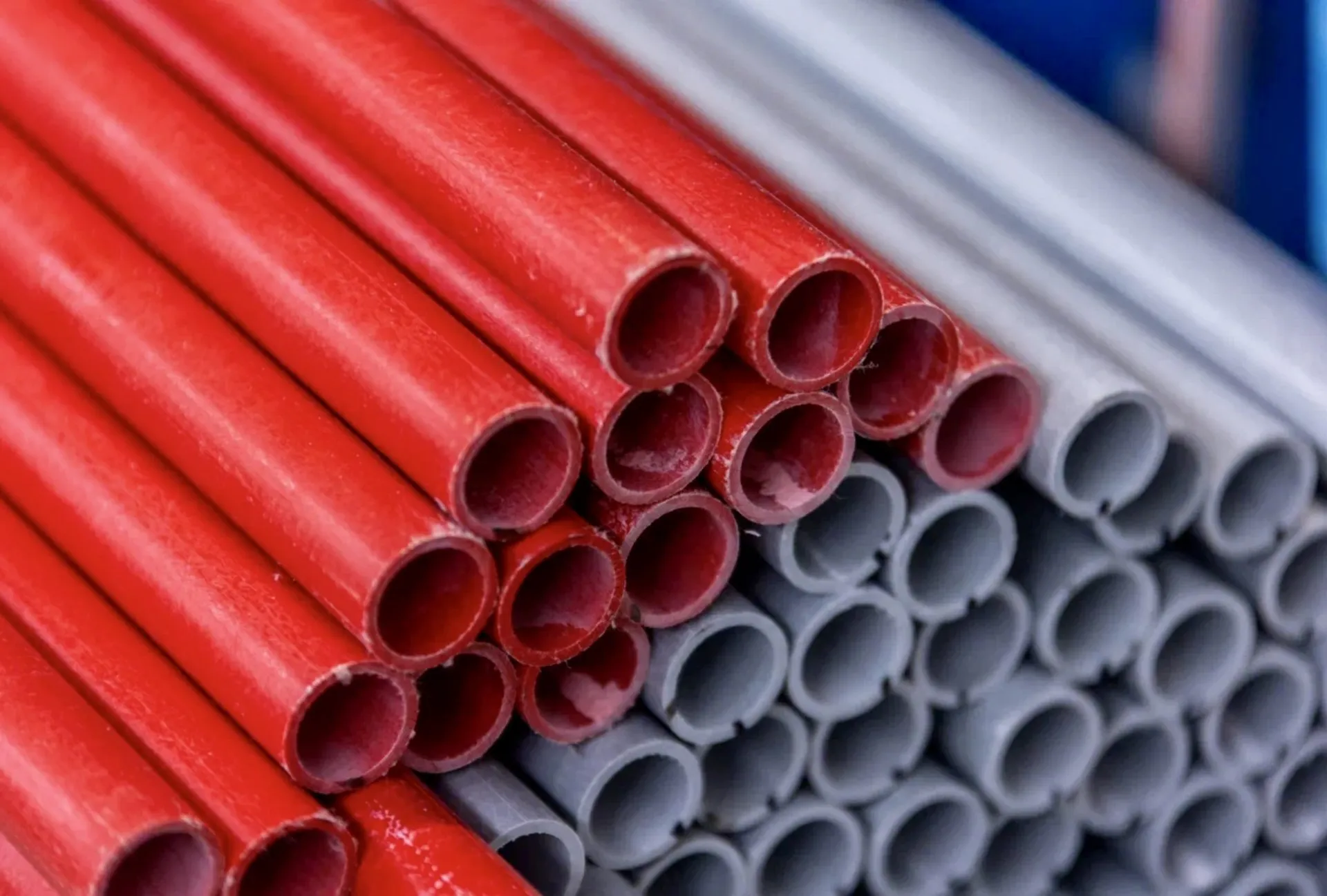

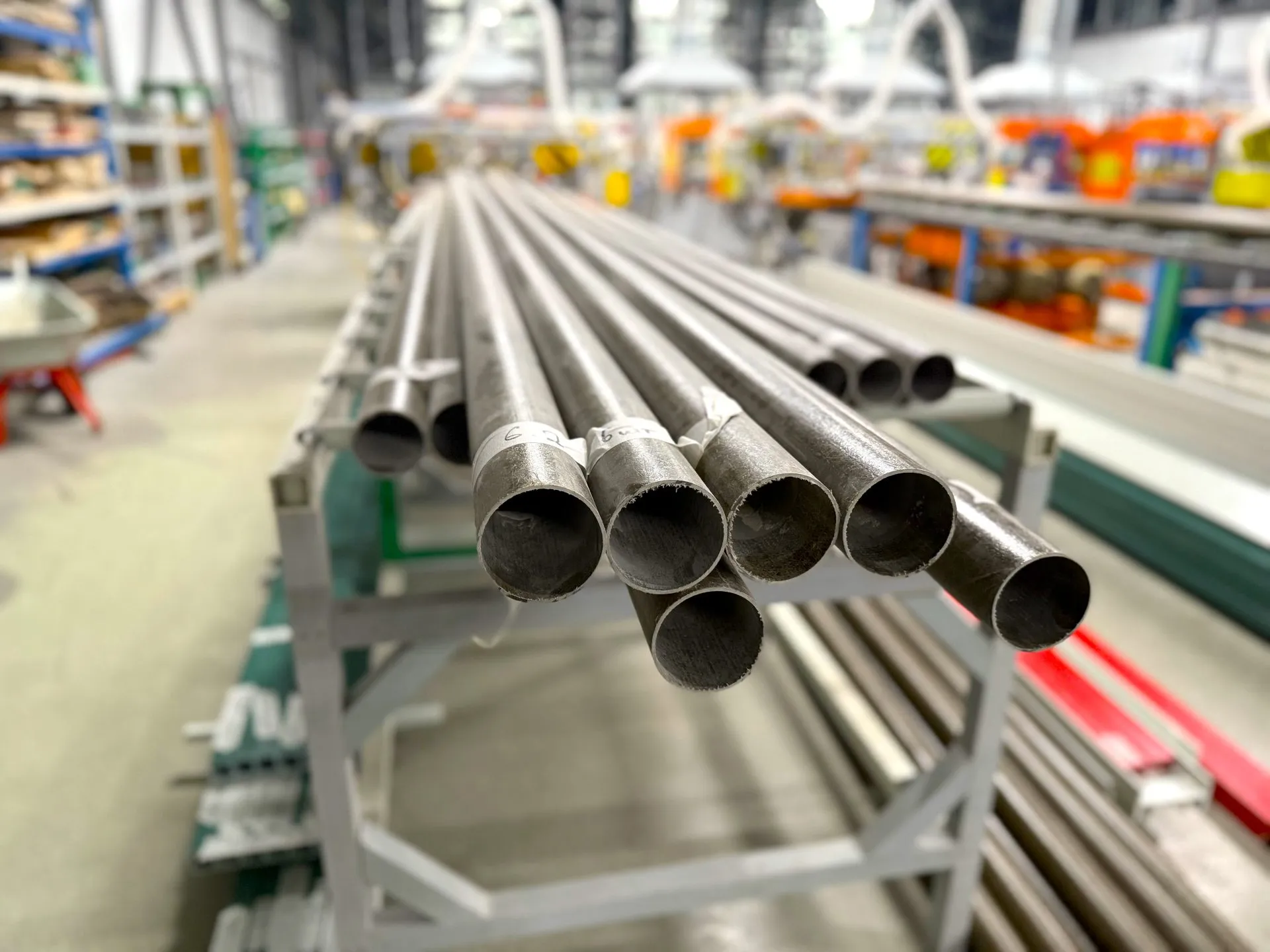

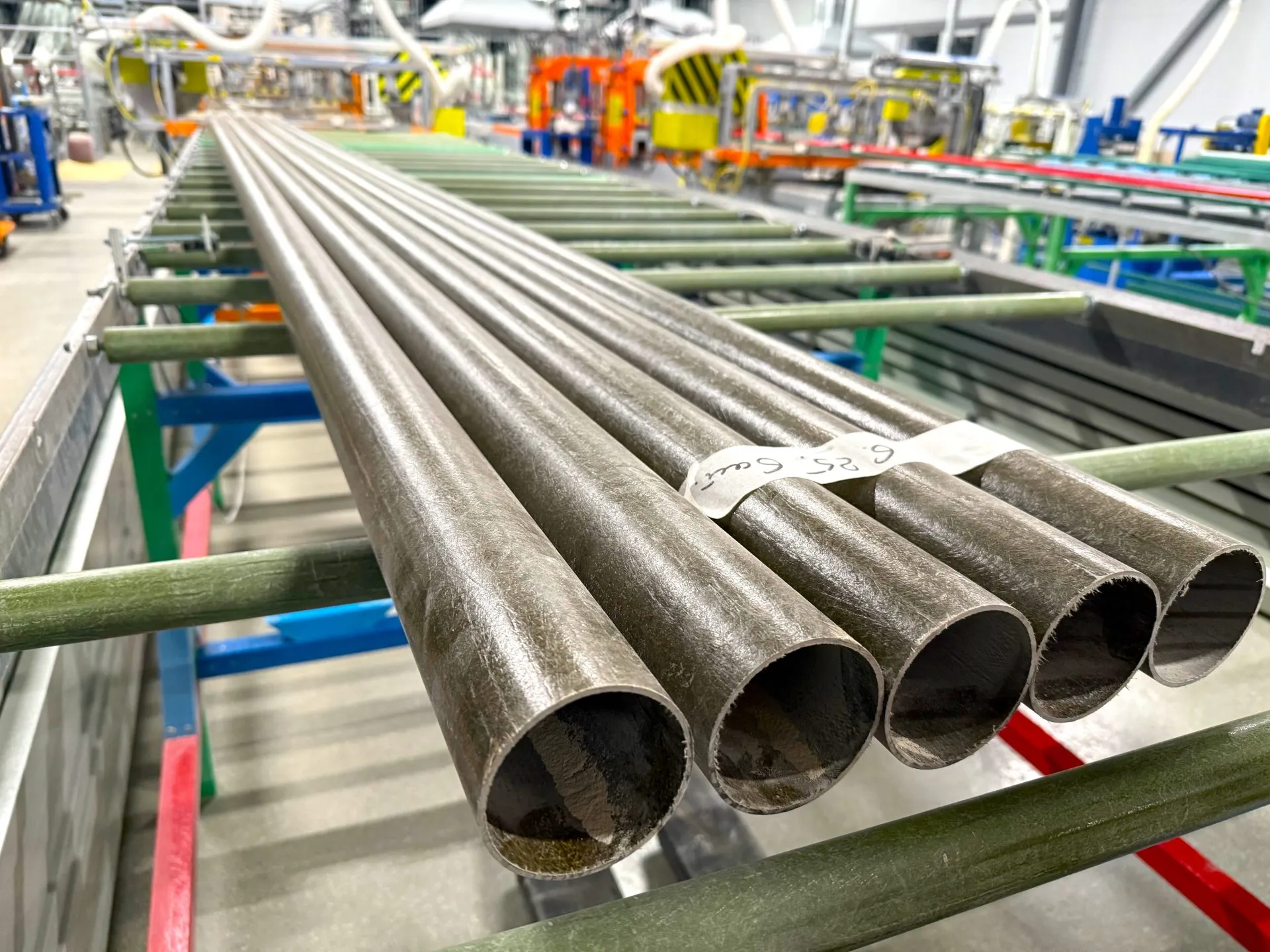

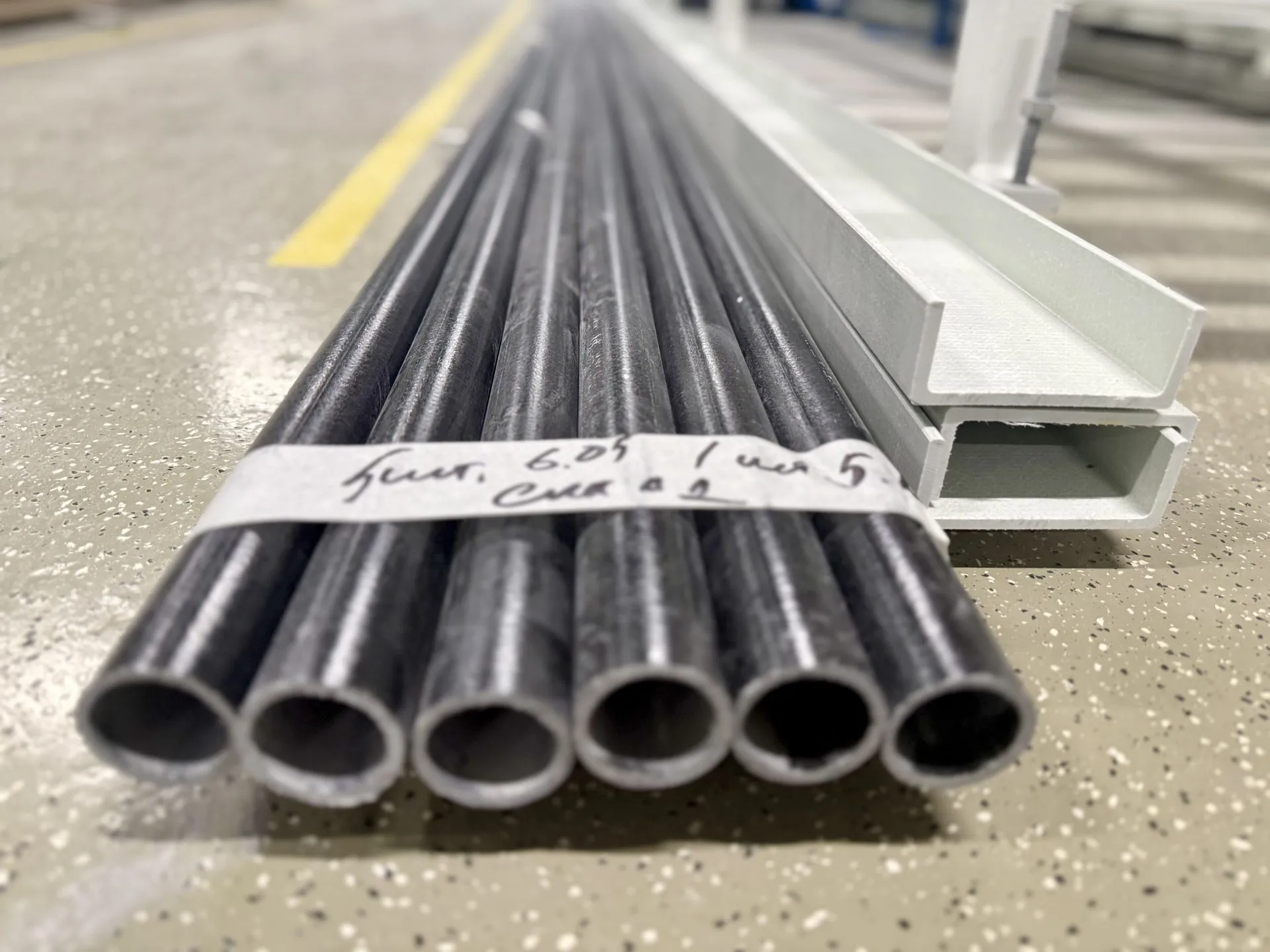

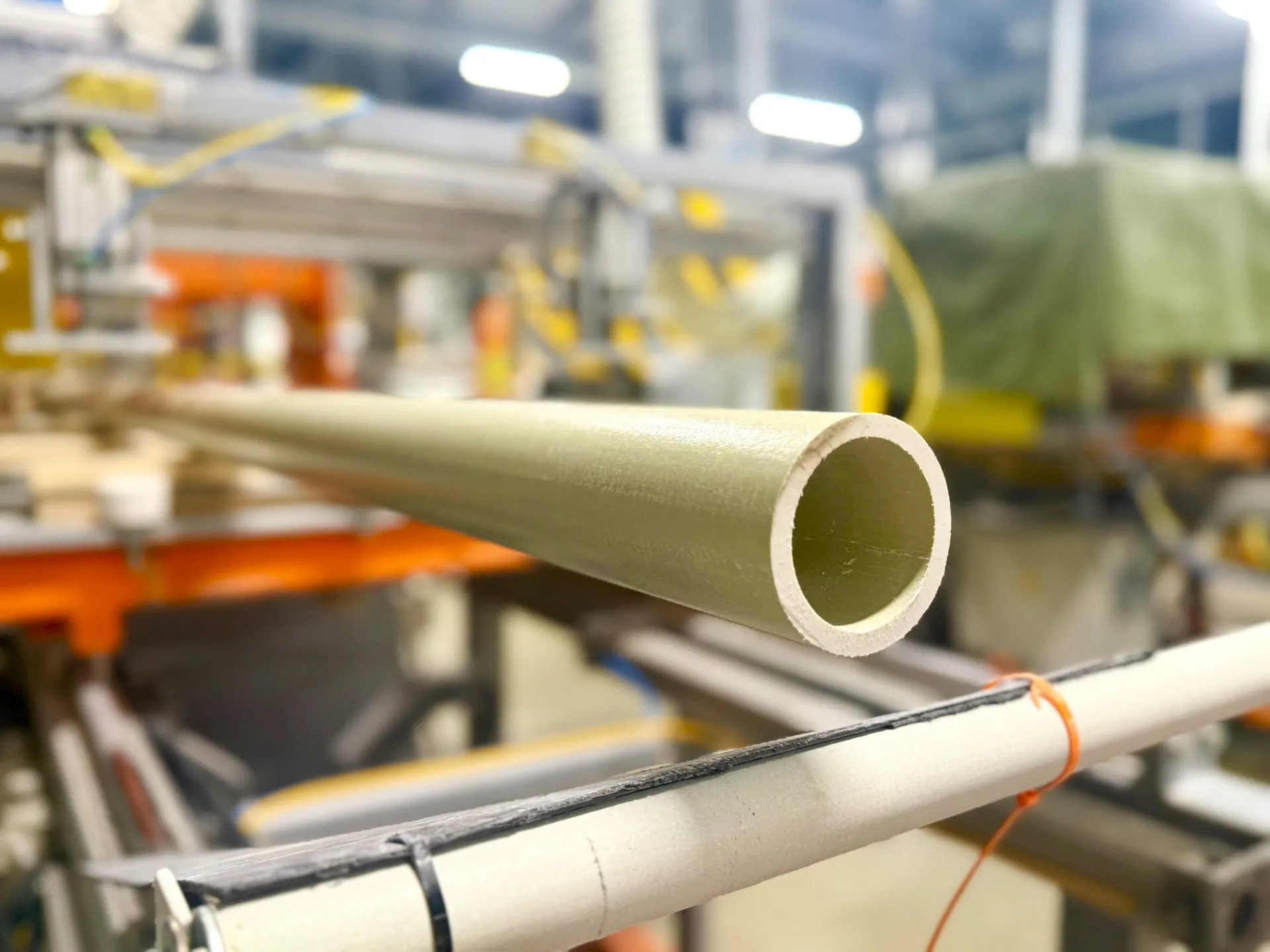

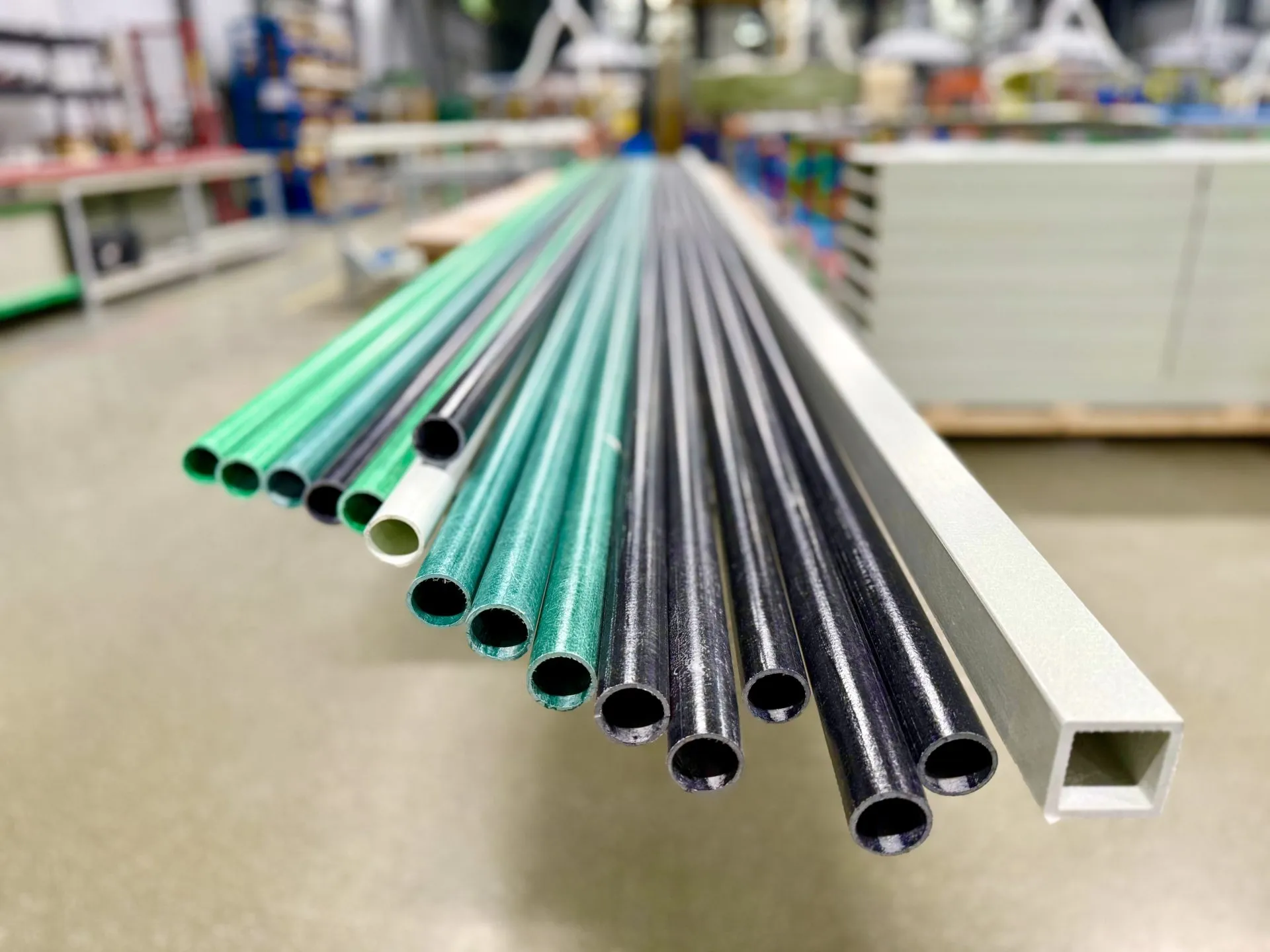

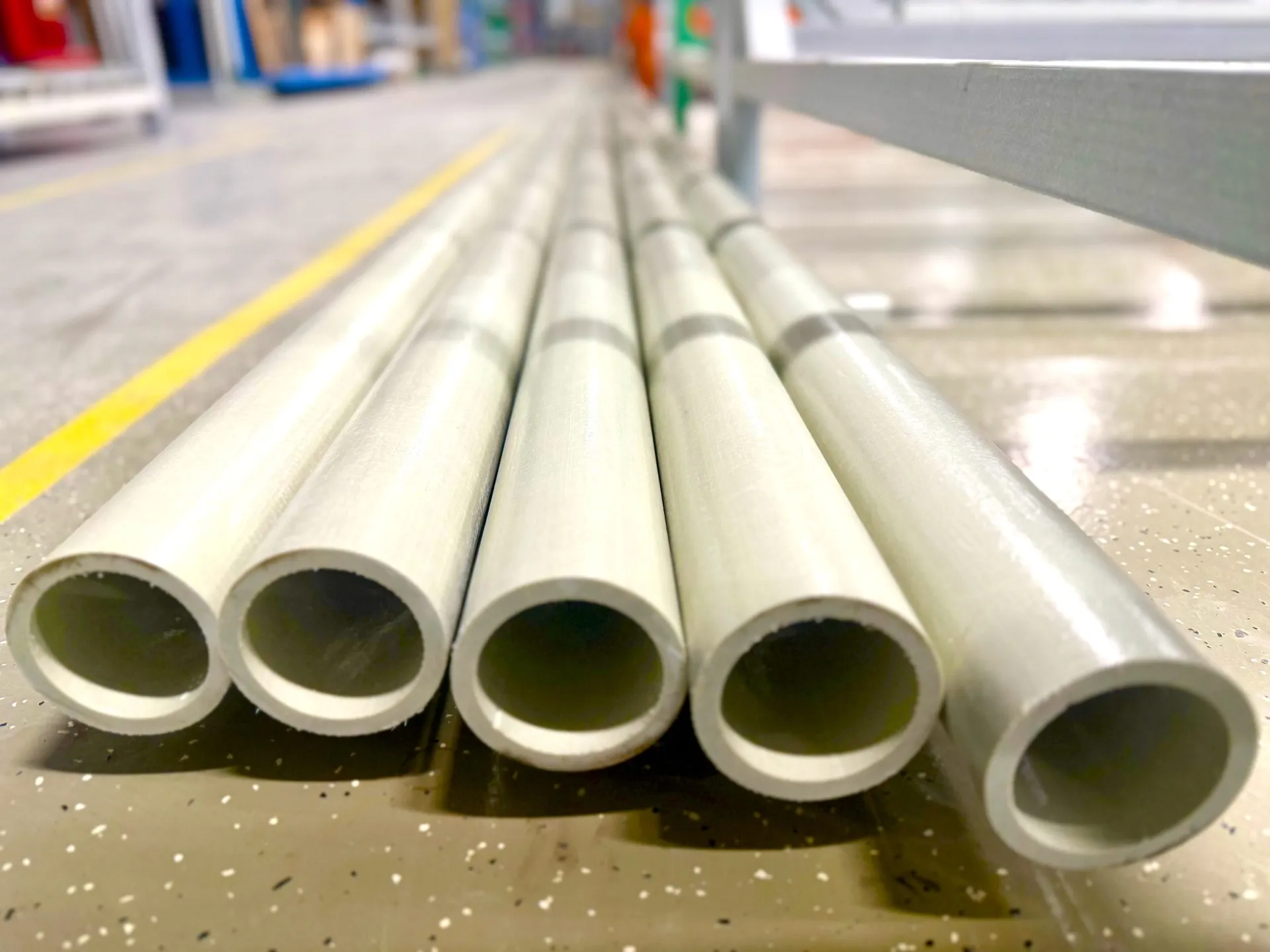

Труба круглая композитная стеклопластиковая PULTRA

Назначение и области применения

• Растяжки, распорки и стойки в лёгких каркасах и ограждениях.


• Перильные заполняющие элементы, горизонтальные и диагональные связи.


• Дистанционные втулки и проставки в узлах креплений.


• Элементы для размещения датчиков, кабельных трасс, маркировки.


• Конструкции во влажной, соляной и химически активной среде, где требуется диэлектрика и отказ от коррозии.


• Участки монтажа без тяжёлой техники: подача и сборка нарезанных «в размер» секций вручную или при помощи средств малой механизации.

Для системного решения профиль сочетают с композитными настилами и листами; в несущих зонах применяют двутавры  и швеллеры ; для рам и тетив — квадратные и прямоугольные трубы.

Малые диаметры: контроль жёсткости

Для трубок малых диаметров критичен расчёт прогиба по рабочей длине; жёсткость обеспечивают выбором D, t и сокращением шага опор/креплений.

Конструкция и материалы

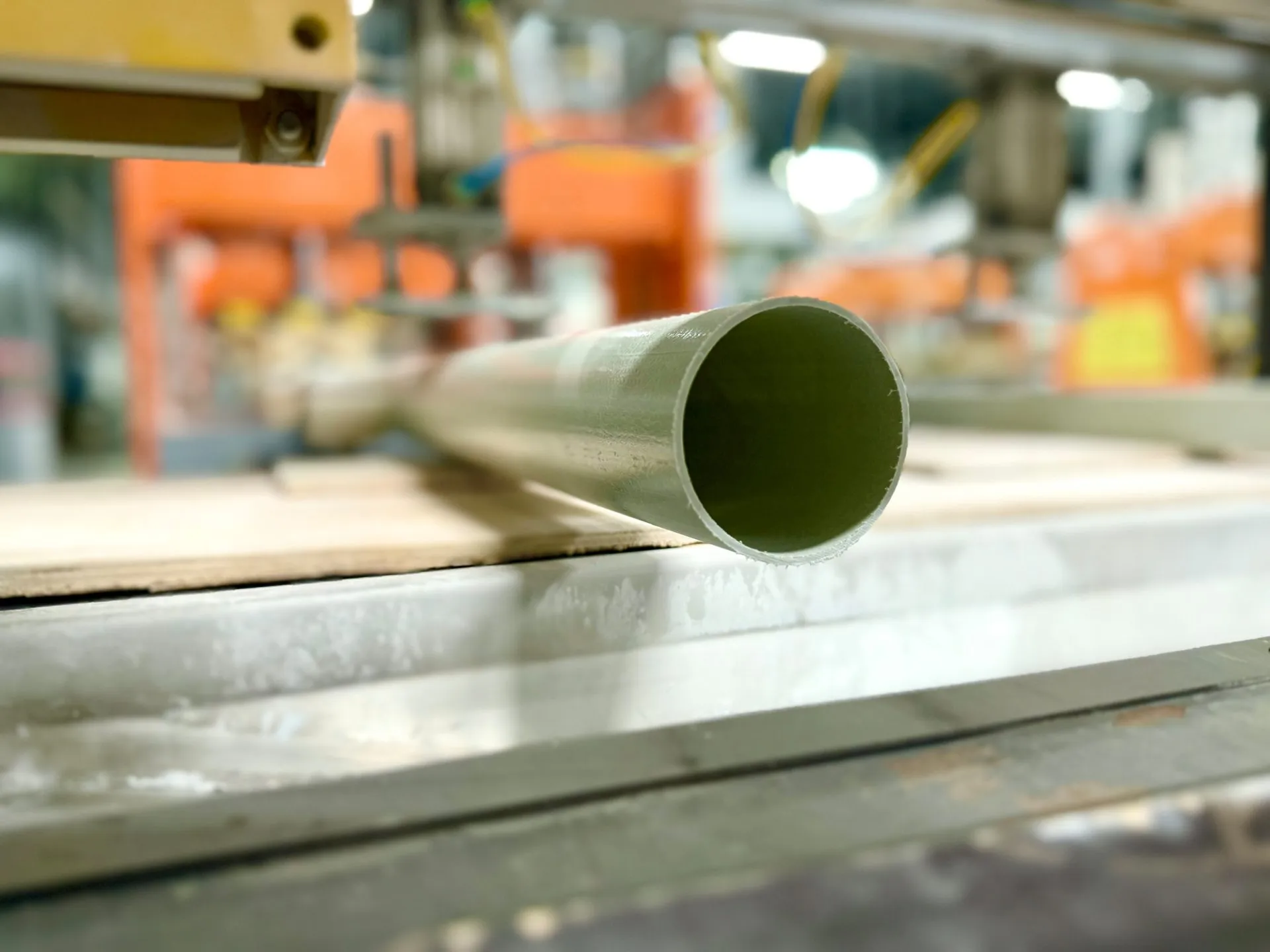

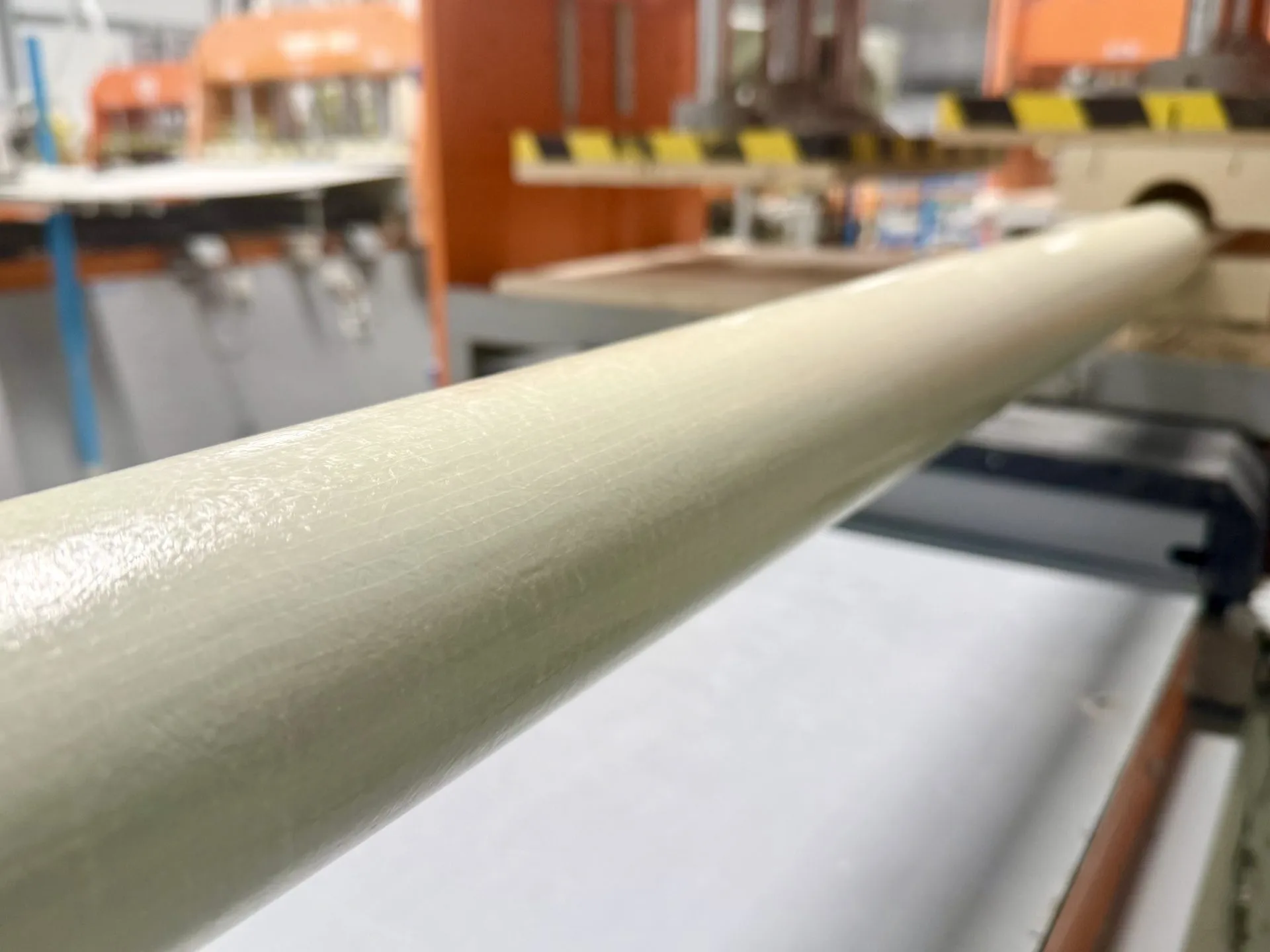

Профиль изготавливается методом пултрузии: непрерывные стеклянные волокна ориентированы вдоль оси изделия и воспринимают растяжение/изгиб; полимерная матрица на основе полиэфирной смолы связывает волокна, задаёт химическую стойкость и рабочий температурный диапазон. Геометрия определяется наружным диаметром D и толщиной стенки t; выбор t влияет на локальные напряжения в крепёжной зоне и допустимые нагрузки в узлах.

Технические характеристики и диапазоны

Диаметры и толщины. Выпускаются трубки малого и среднего диаметра; D и t подбираются по требуемой жёсткости/прочности и типу крепления (хомут/кронштейн/болт через втулку). Для диаметров малого размера особое внимание уделяется шагу опор.

Длина погонажа. Типовая — 6 м; иные длины согласуются при заказе. Резка «в размер» и маркировка по спецификации сокращают сроки монтажа.

Масса. Композит значительно легче стальных аналогов, что упрощает транспортировку, монтаж, подачу на высоту и часто исключает применение крановой техники.

Жёсткость и прогиб. Модуль упругости композита ниже чем у стали; расчёт чаще ограничивается прогибом. Компенсационные мероприятия: увеличение D, корректировка t в локальных зонах крепления, сокращение шага опор/хомутов, изменение схемы работы.

Температура и среда. Пределы температур и перечень допустимых сред эксплуатации определяются составом смолы и длительностью воздействия. Композитные конструкции возможно эксплуатировать при температурах от -60 С до + 60 С. Подбор специализированных смол под среду эксплуатации и температуру позволяет разработать конструкции для использования в среде кислот, щелочей и других реагентов различных концентраций

Подбор сечения и узлы

1. Назначение элемента: стойка/распорка/поручень/втулка/элемент для датчиков.

2. Геометрия: выбор D под требуемую жёсткость по рабочей длине; выбор t — под крепёж и локальные напряжения в точках контакта/отверстиях.

3. Нагрузки и пролёт: статические/переменные; расчёт по жёсткости/прочности; для малых D — контроль от локальной потери устойчивости при сжатии.

4. Крепёж: хомут/кронштейн/болт через втулку; отступы от кромок ≥ 2–3 диаметра отверстия; обязательны шайбы увеличенного диаметра; исключать групповое расположение отверстий и расположение рядом нескольких отверстий по одной линии на поверхности круглой трубы.

5. Шаг опор: задаётся расчётом прогиба; для поручней и ограждений.

6. Погонаж/резка: стандарт 6 м; резка «в размер»по спецификации, маркировка ориентации и мест креплений;

Нужна консультация инженера и КП сегодня? Оставьте заявку — сверим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества эксплуатации

— Скорость монтажа.. Лёгкий профиль перемещается вручную или средствами малой механизации; монтаж —  без сварки, огневых работ и применения сложного оборудования .
— Низкая стоимость жизненного цикла. Нет периодической антикоррозионной обработки и покраски, нет ржавых подтёков, меньше затрат на обслуживание.
— Диэлектрические свойства. Профиль и конструкции являются нетокопроводящими без применения дополнительных изолирующих вставок. Отсутствуют риски блуждающих токов и наведенных напряжений.
— Широкие возможности для проектирования. Жёсткость на изгиб добирается высотой/шагом опор; узлы соединений реализуются стандартными способами — болтовыми/заклёпочными/клеевыми соединениями; конструктив легко согласуется с композитными настилами и ограждениями.
— Эстетика. Ровная геометрия, обширная цветовая палитра и аккуратный внешний вид в любых видах конструкций для применения внутри помещений и на улице .

Применяется при изготовлении профилированных настилов совместно с листами, а также с профильными элементами — двутаврами , швеллерами, уголками, квадратными и прямоугольными трубами.

Сравнение с альтернативными материалами

Монтаж и требования

Резка — диски по композиту/камню, обязательное пылеудаление, СИЗ органов зрения и дыхания;

Сверление — острозаточенной оснасткой по металлу, без удара; поперёк волокон — с пониженной подачей или алмазные/твердосплавные сверла/коронки

Болтовые/заклёпочные узлы — с шайбами и закладными элементами; обязательный контроль момента затяжки болтов. При разработке узлов крепления необходимо размещать отверстия на расстоянии от края/кромки профиля ≥2–3 диаметров отверстия.

Клеевые соединения — применяются в основном на вспомогательных и декоративных элементах в узлах с небольшой нагрузкой

Типичные ошибки: монтировать «как сталь» (перетяжка болтов, малые отступы), экономия на толщине в нагруженном узле, отверстия большой группой на малой площади. Цена таких ошибок высока — проще не допускать их при работе с композитом.

Хранение и логистика

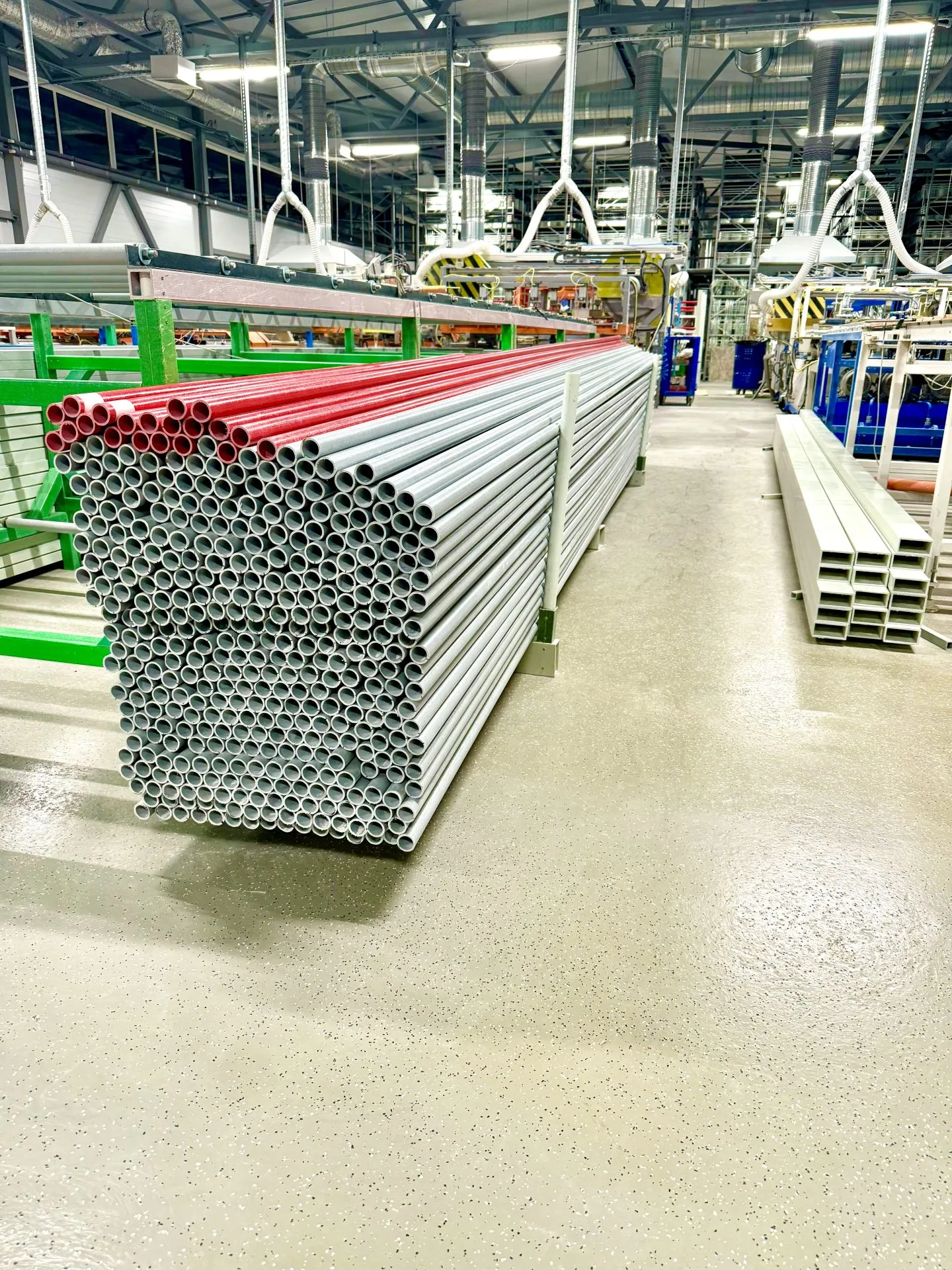

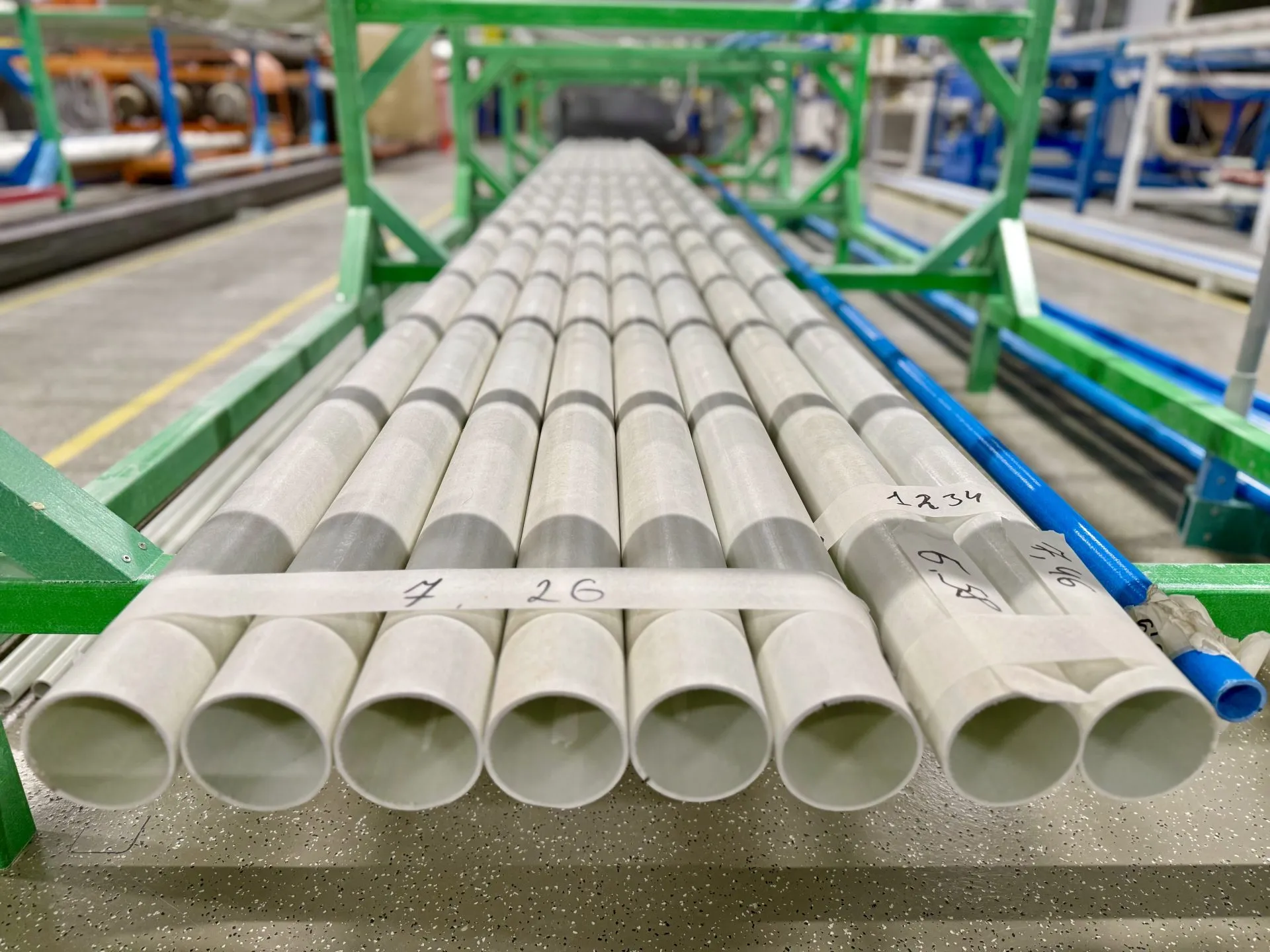

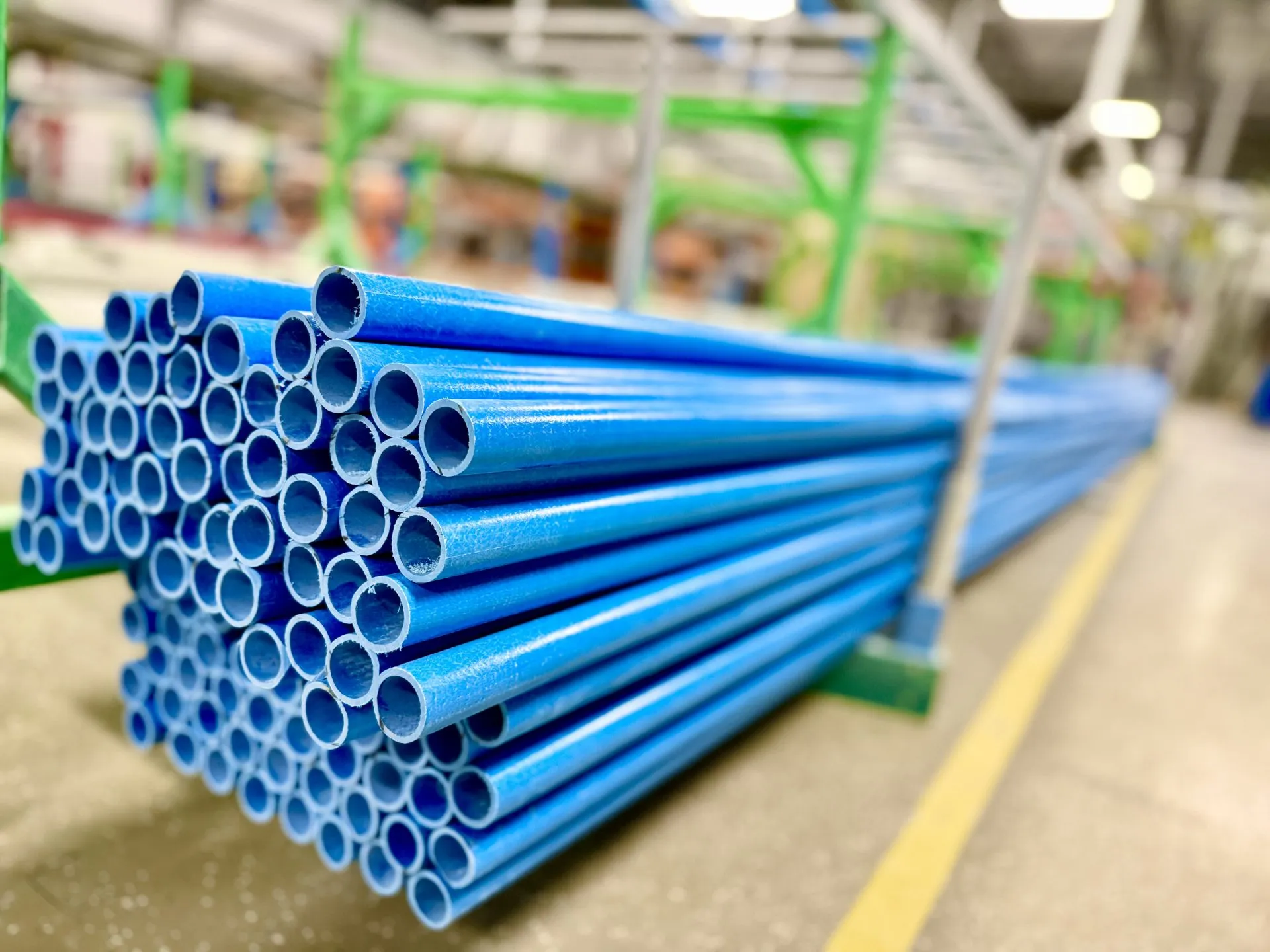

Для хранения профиль и элементы конструкций размещаются на подкладках или в заводской упаковке. Погрузо-разгрузочные работы необходимо осуществлять без прямого контакта металлических перегрузочных устройств с поверхностью профиля — использование деревянных поддонов, обрешеток, текстильных строп, защитных подкладок и уголков под стяжные ленты и ремни.

При перевозке пачки и упаковки профиля должны быть зафиксированы от смещения. При погрузке в несколько ярусов упаковки должны иметь конструктив, выдерживающий штабелирование.

Сроки поставки, логистика, упаковка

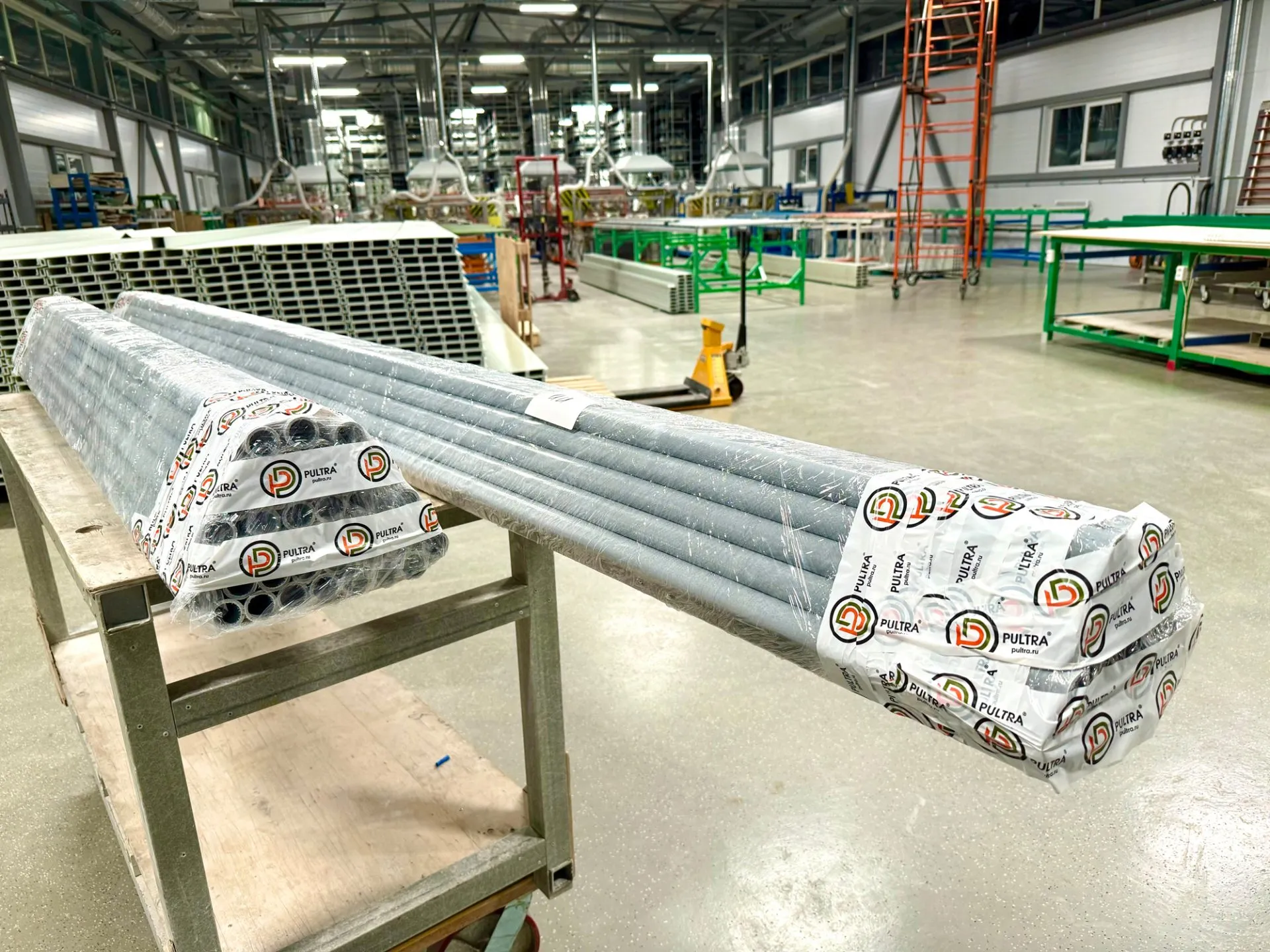

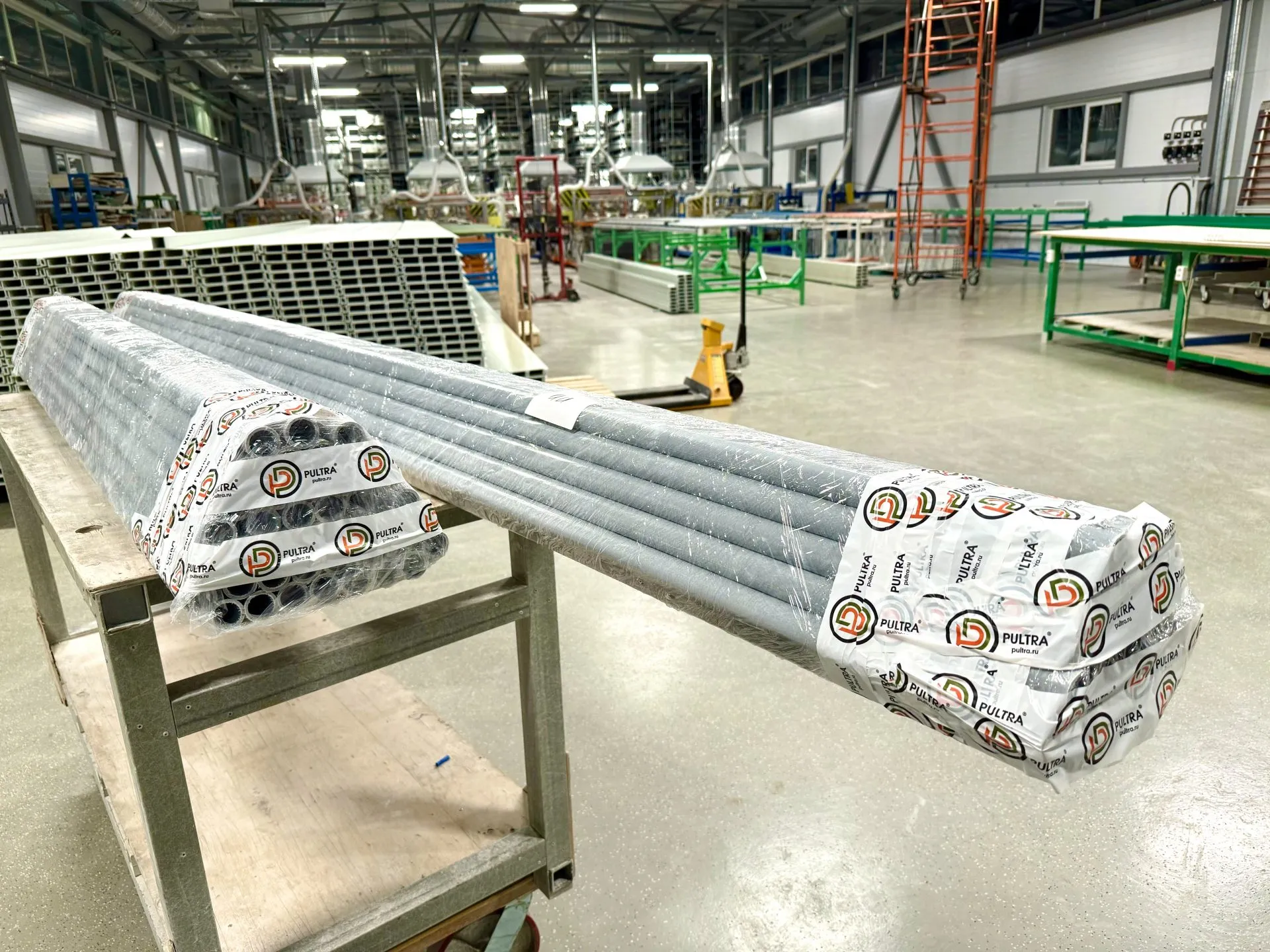

Стандартные условия поставки — погонаж 6 м, упаковка на выбор — в защитной плёнке/стрейче с фиксацией на подкладках, жесткая каркасная упаковка. Нестандартные длины и цвет согласуются заранее: учитываются загрузка производства, подготовка оснастки, требования к характеристикам изделия и график отгрузок. Малый вес элементов упрощает погрузочные работы и снижает стоимость доставки. Если важен конкретный слот на отгрузку — можно оставить заявку на странице, указав желаемую дату и регион.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09
