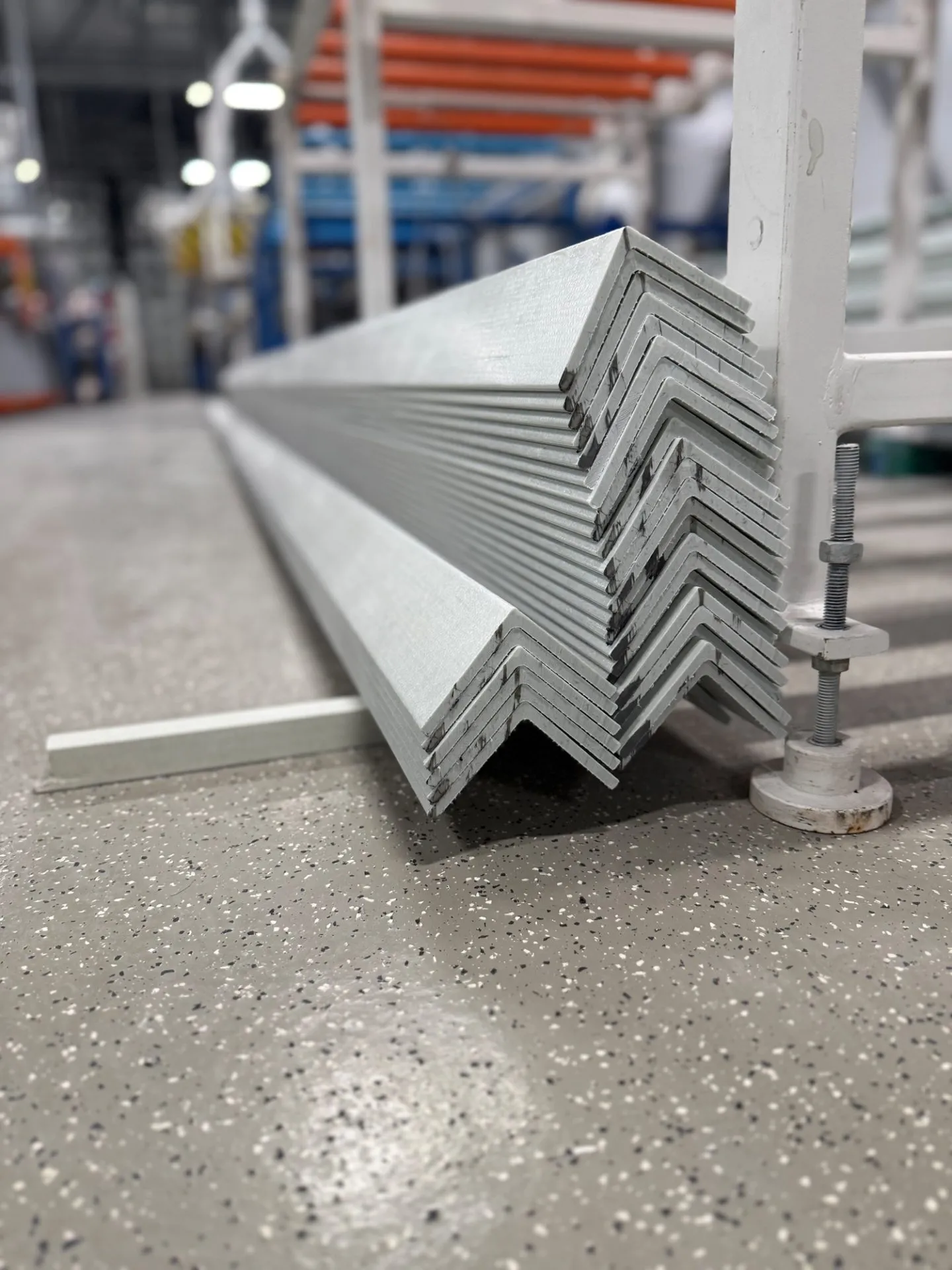

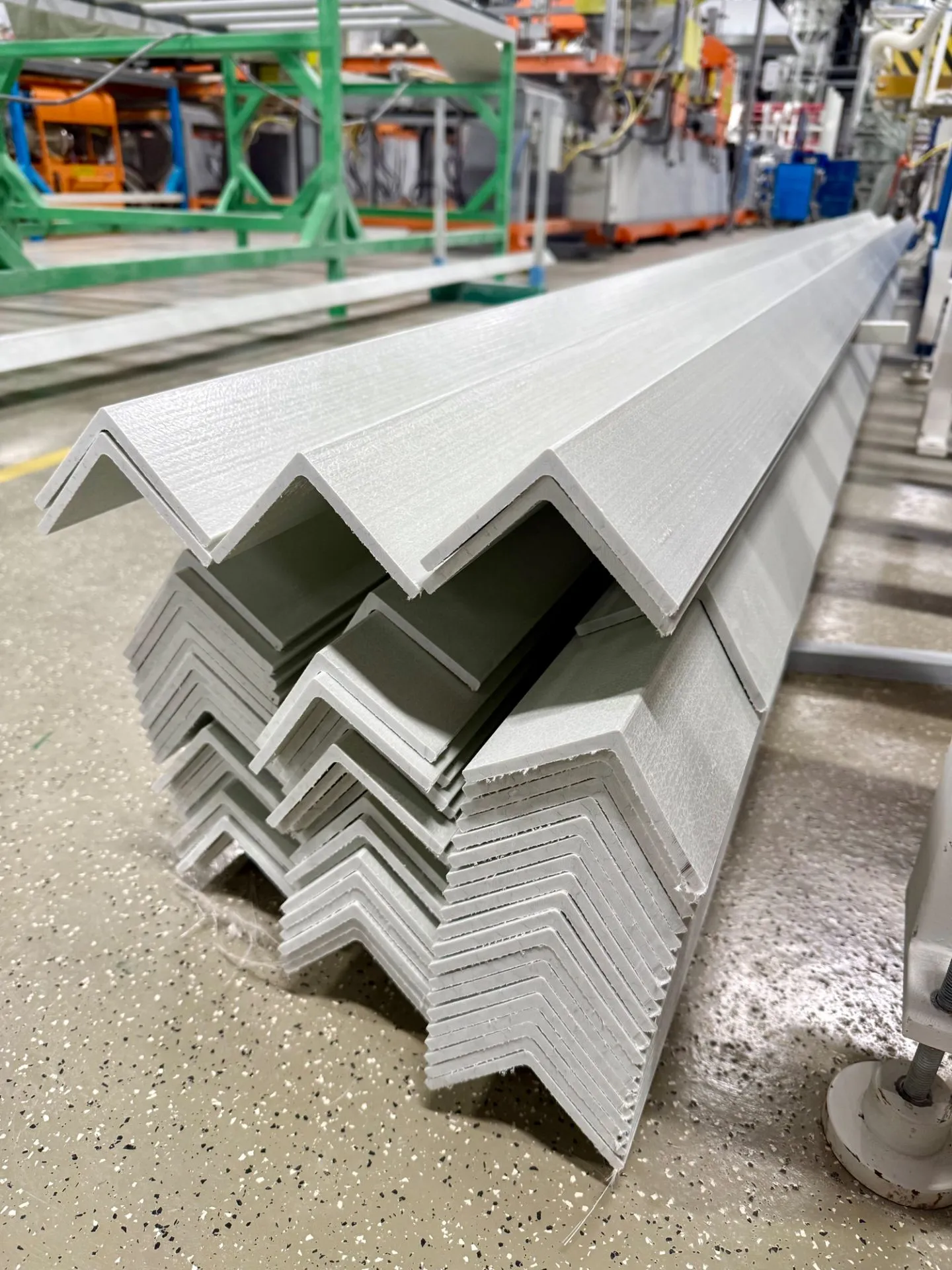

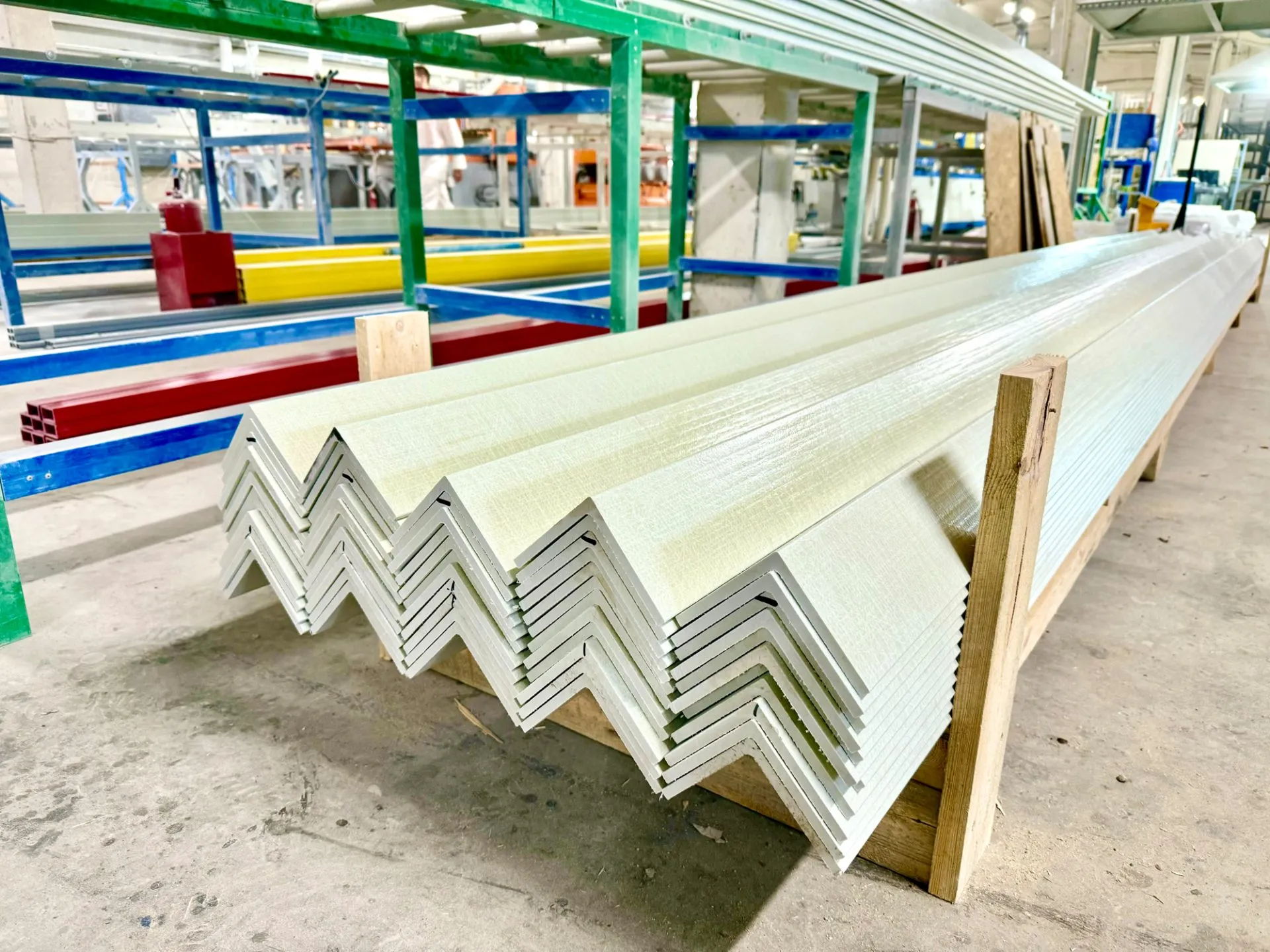

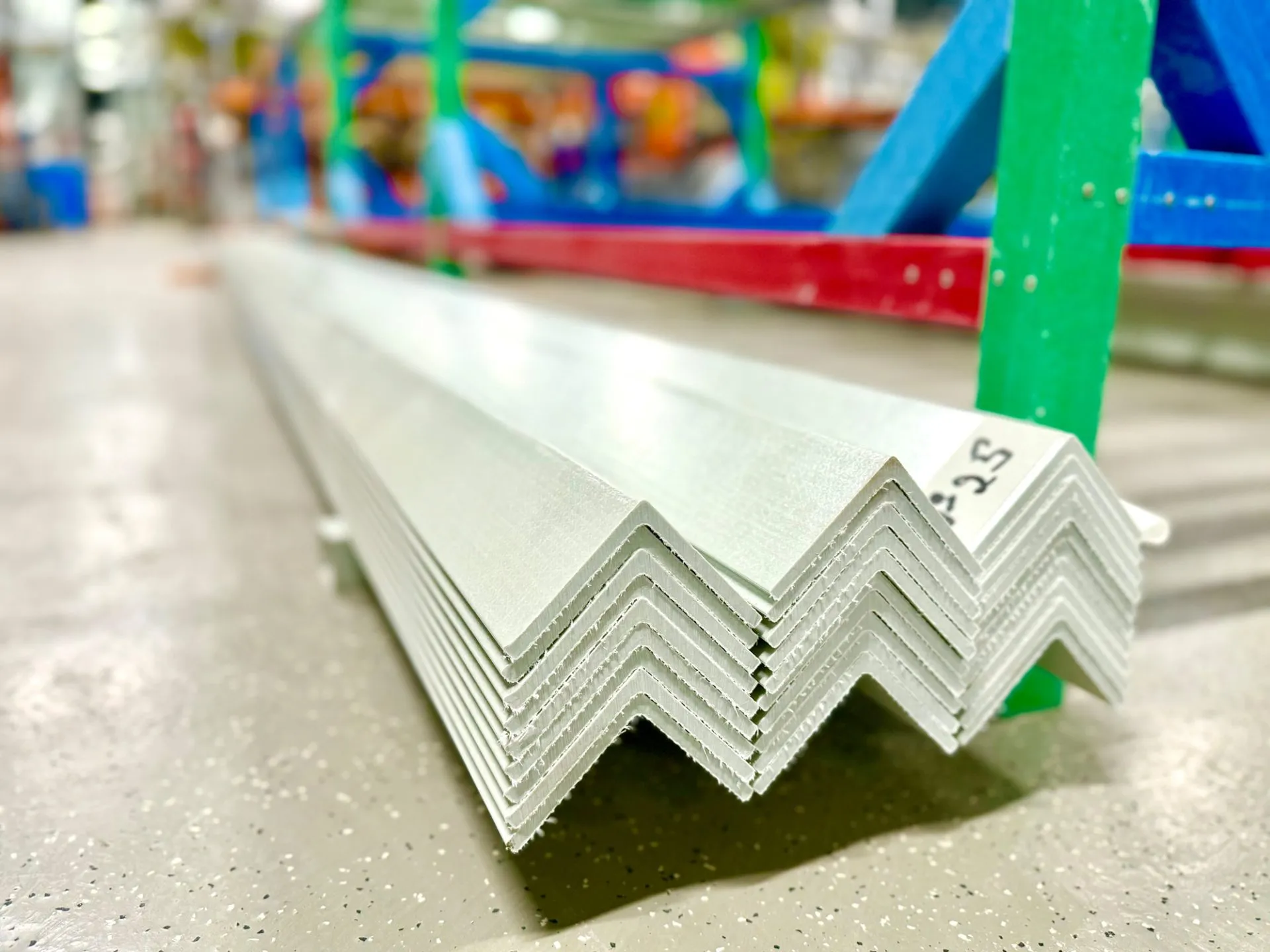

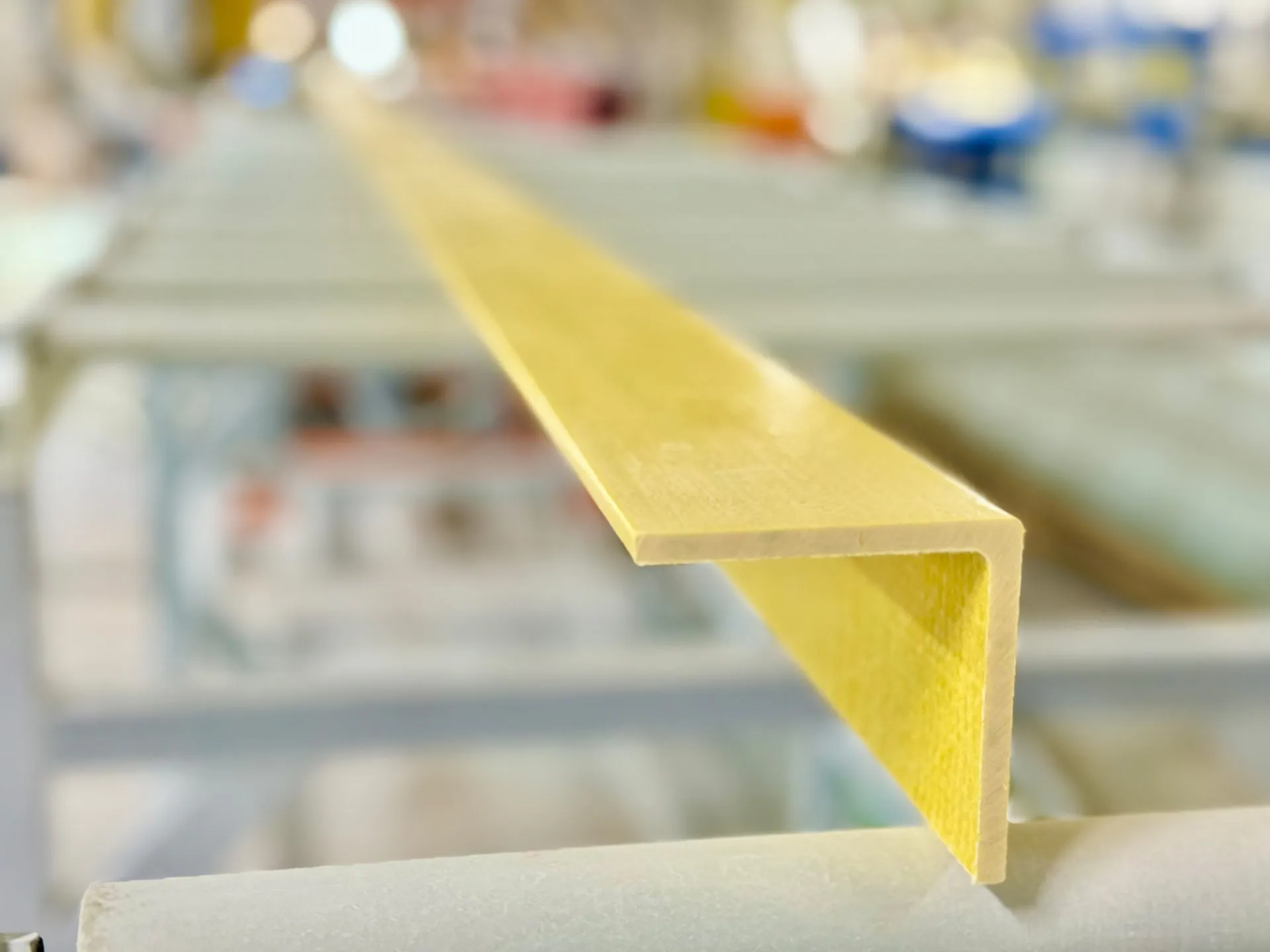

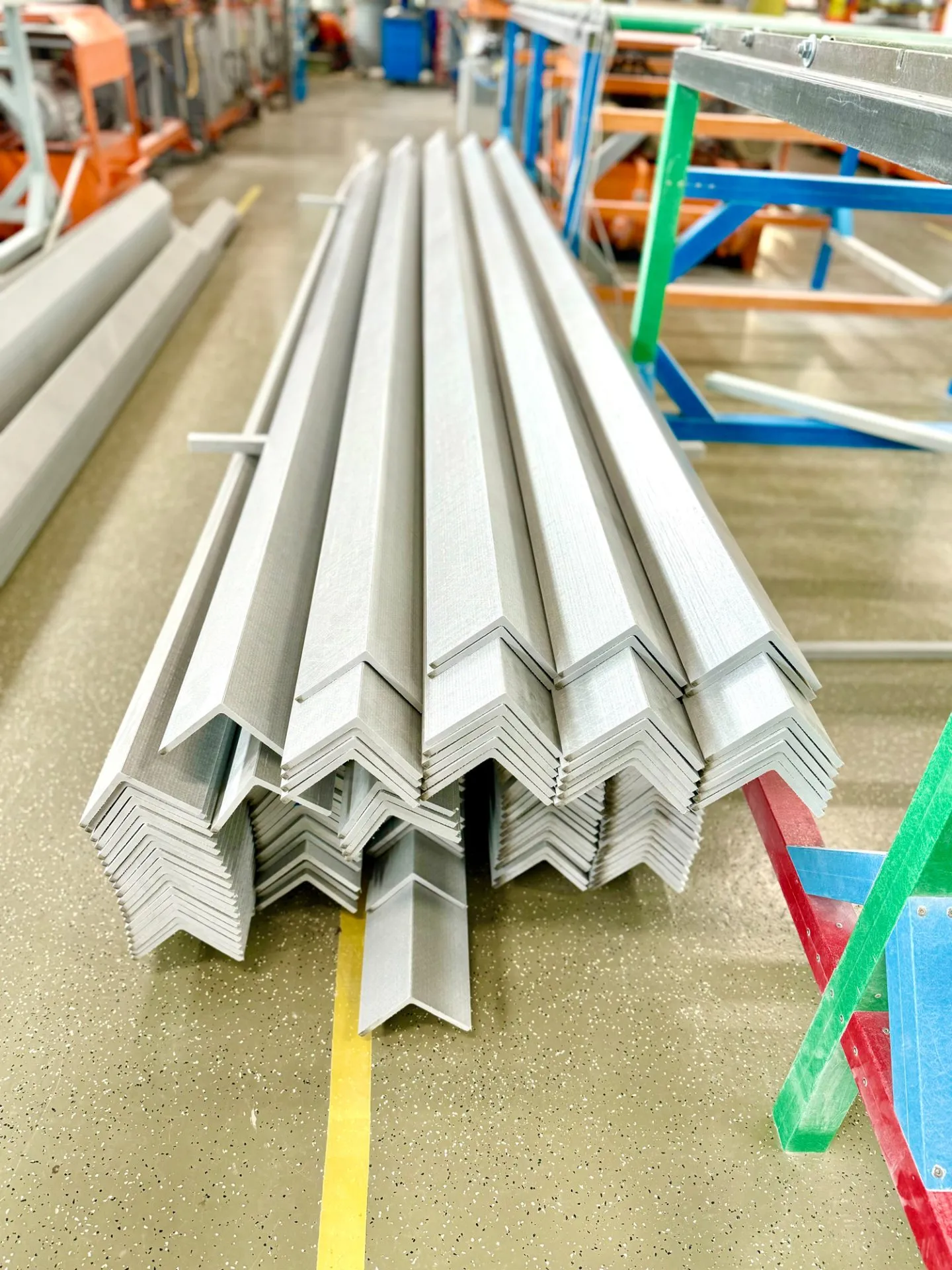

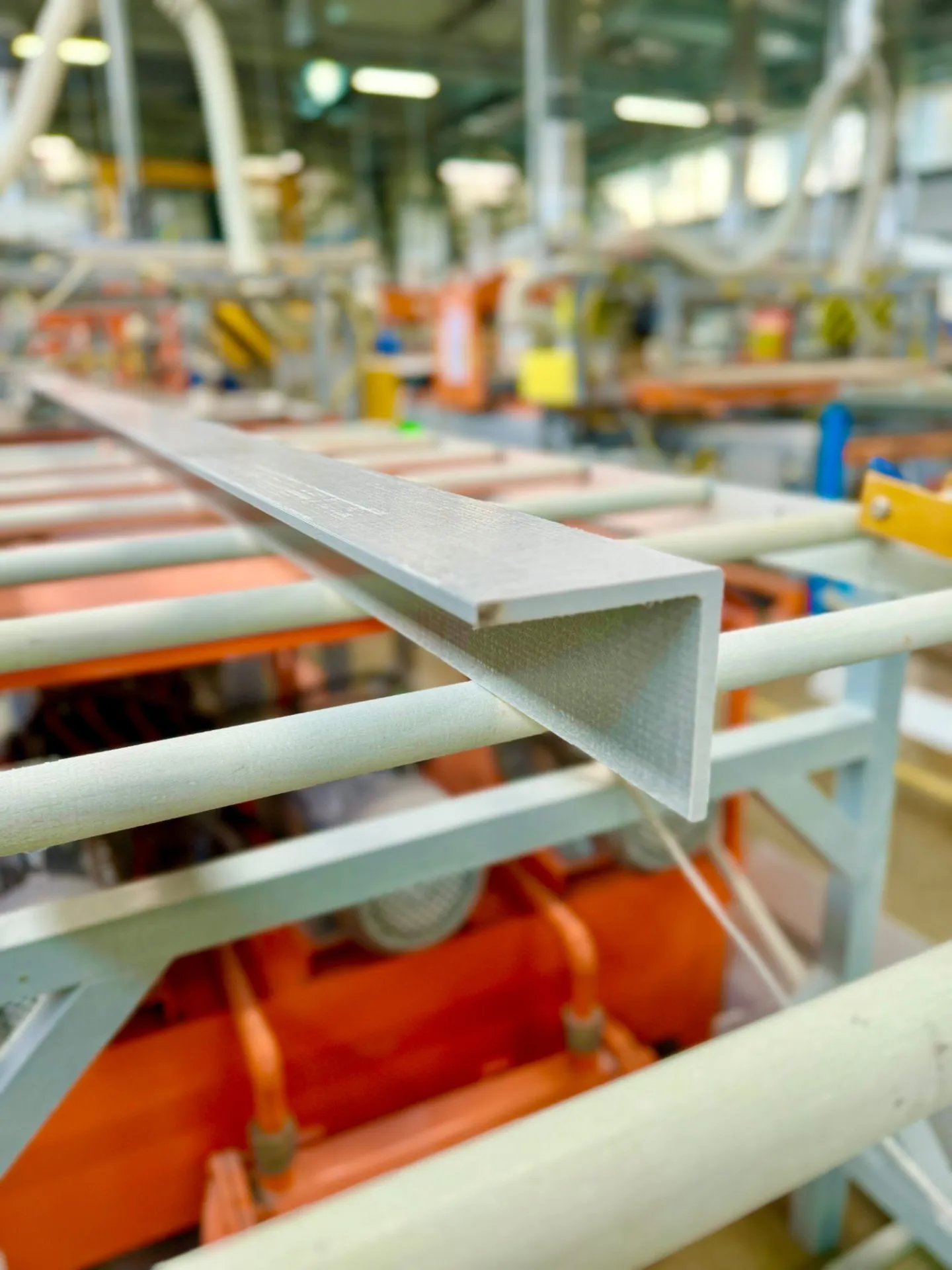

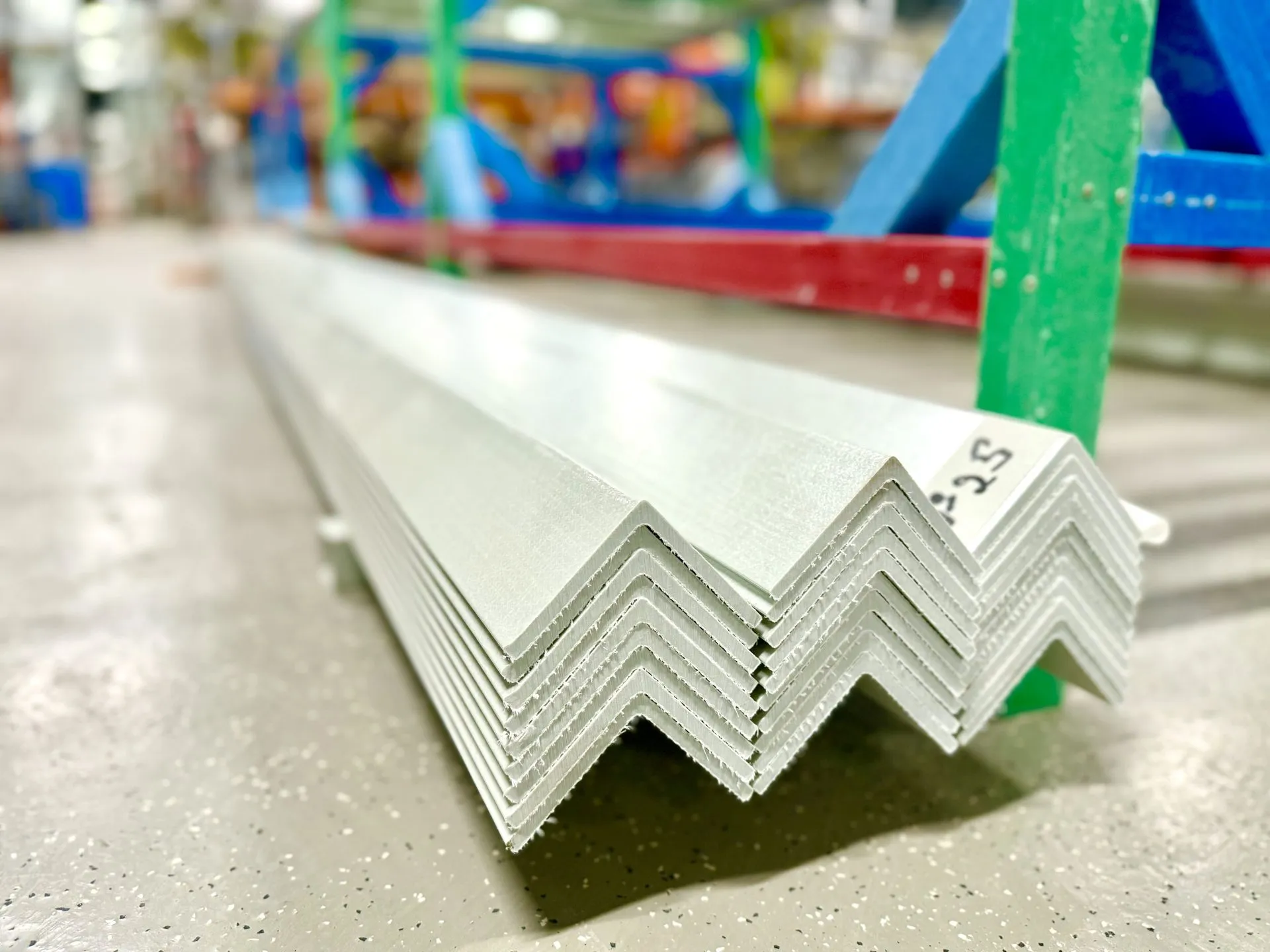

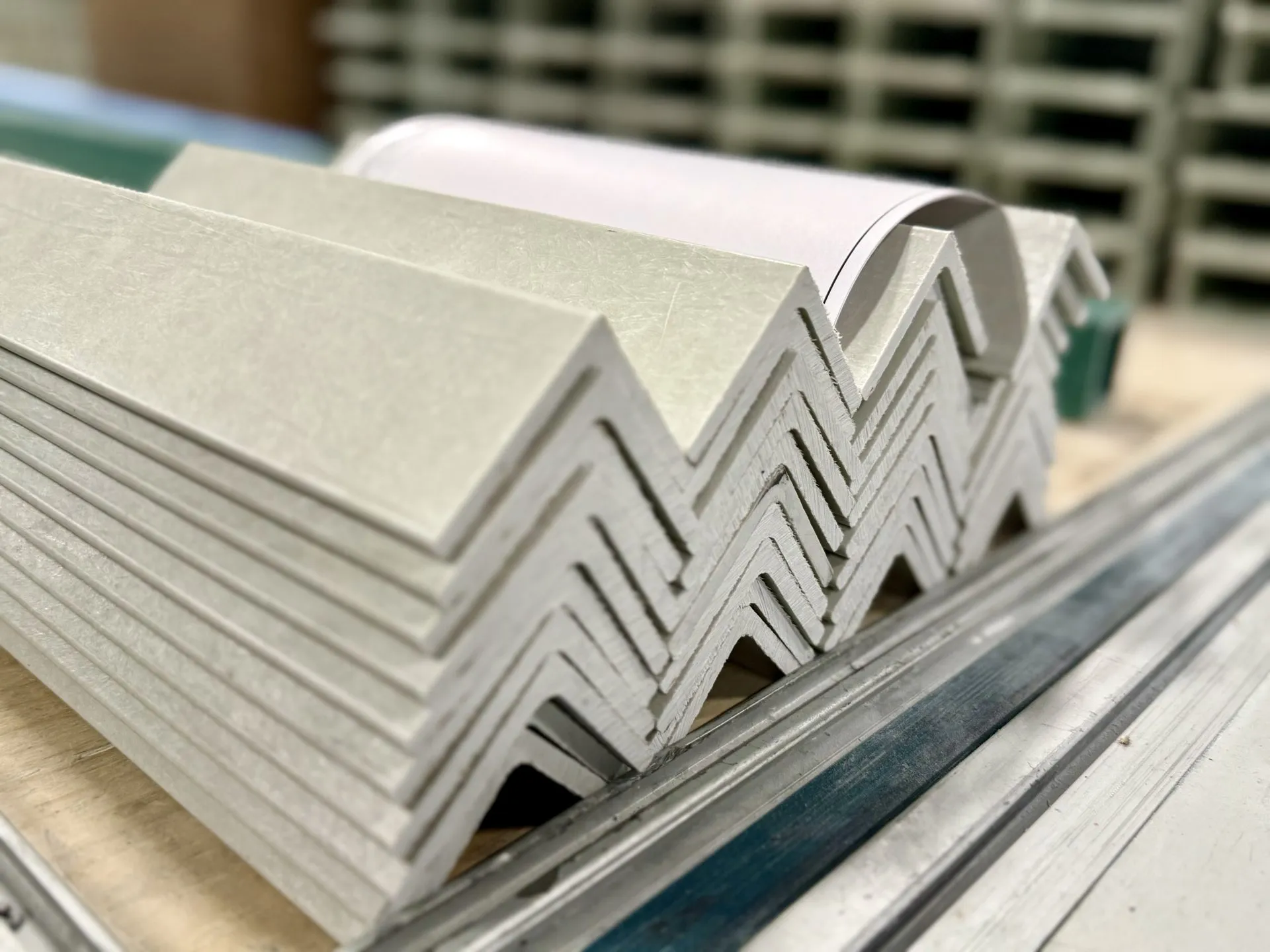

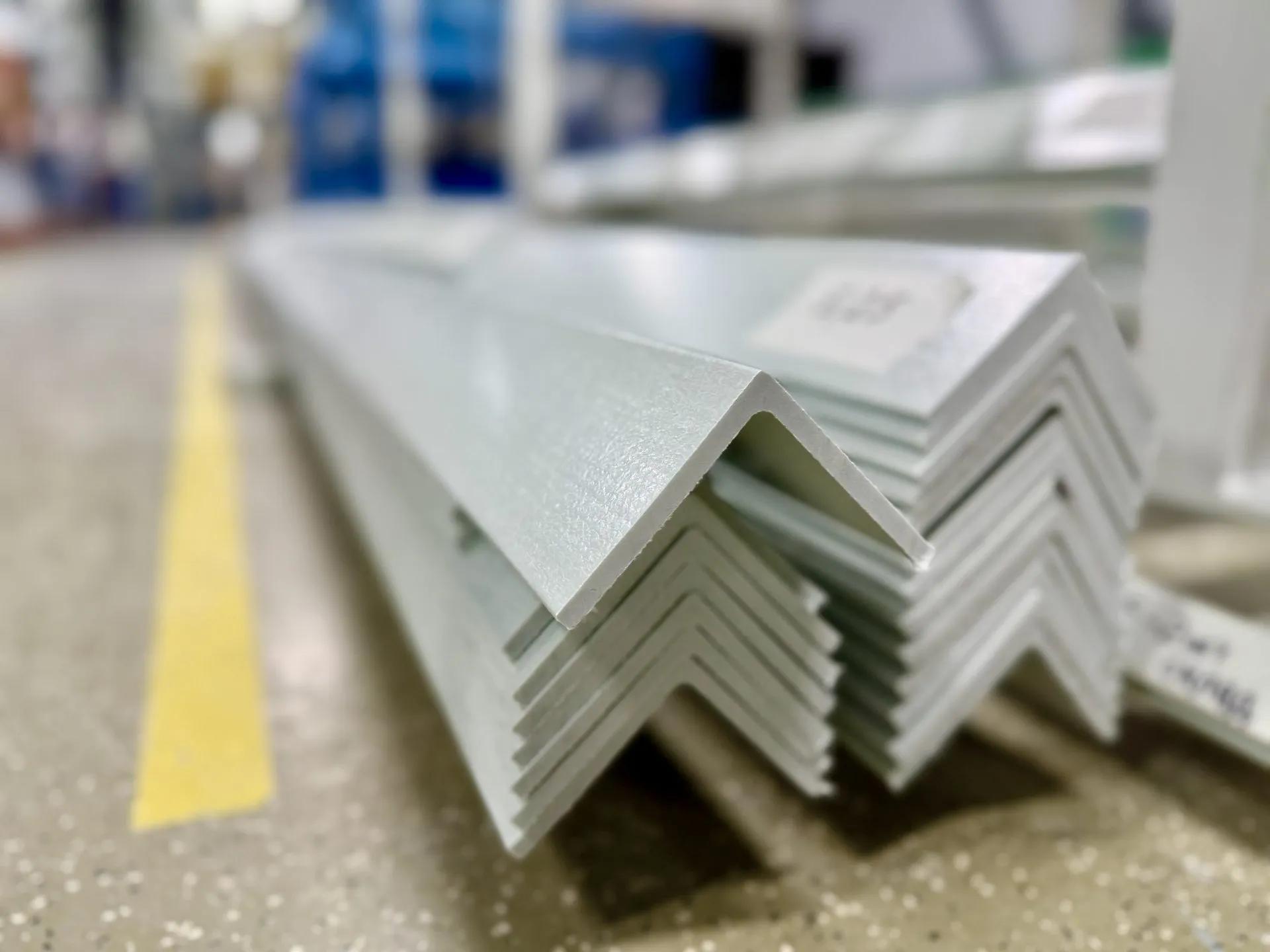

Уголок композитный стеклопластиковый PULTRA

Назначение и области применения

— Связевые и распорные элементы каркасов, рам и ферм.
— Опорные уголки под композитные настилы и листы на площадках и мостиках обслуживания.
— Кронштейны, уголковые консоли, окантовка кромок.
— Элементы ограждений и стоек, где важны диэлектрика и отсутствие коррозии.
— Зоны с влагой, соляным туманом, агрессивными аэрозолями (водоподготовка, прибрежные объекты, производственные мойки).

 Для системных решений профиль увязывается с композитными профилированныминастилами и композитными листами. В силовой обвязке и несущих рёбрах применяются двутавры и швеллеры; для стоек и тетив — квадратные стеклопластиковые профили, прямоугольные композитные профили и круглые трубы.

Конструкция и материалы

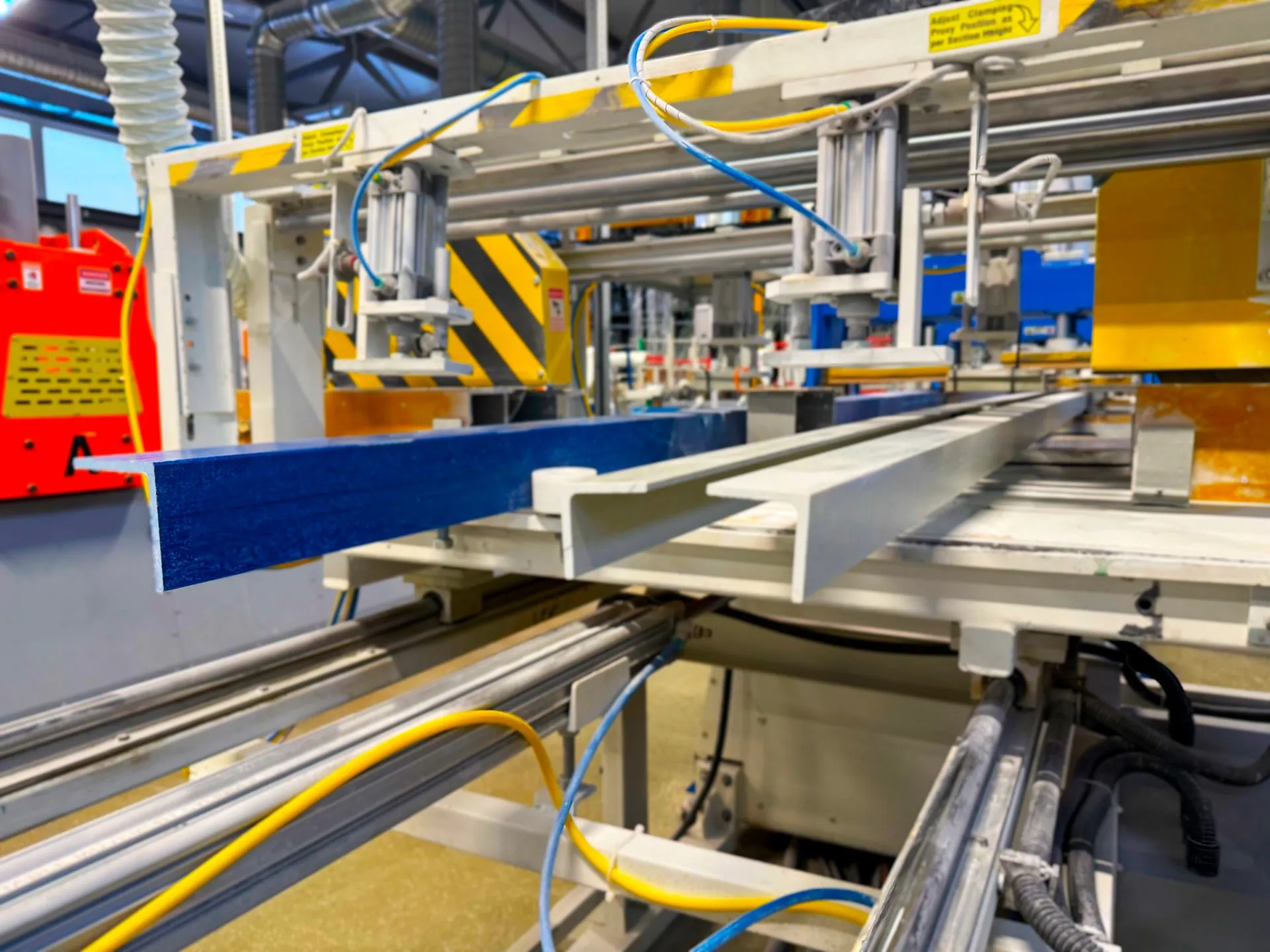

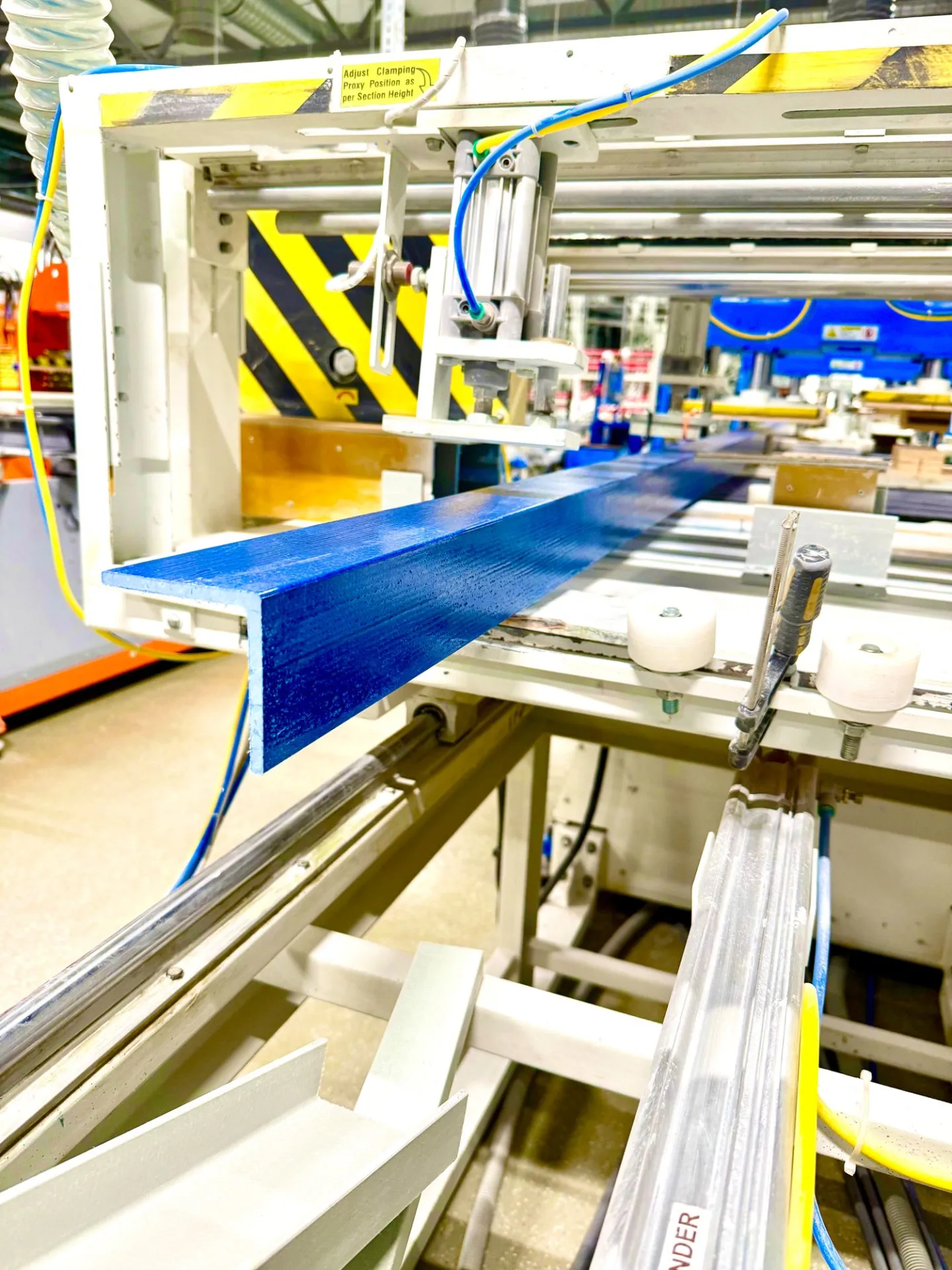

Профиль изготавливается по технологии пултрузии из стеклянных нитей (ровинга), стеклоткани/стекломата и полимерной матрицы на основе полиэфирной смолы. Ориентация волокон по длине обеспечивает восприятие растяжения/сжатия и изгиба; смола связывает волокна, определяет химическую стойкость и рабочий температурный диапазон. Геометрия включает полки A и B (равнополочные/неравнополочные) и толщину полок t.

Технические характеристики и диапазоны

Диапазоны A/B/t. Выпускаются равнополочные и неравнополочные уголки. Пропорции полок и толщина стенки определяют жёсткость узла и возможность крепежа. Рекомендуется учитывать данные размеры при проектировании сопряжений и отверстий.

Погонаж. Стандартная длина — 6 м; иные длины согласуются на этапе заявки. Допуски при нарезке в размер уточняются в спецификации.

Масса. Масса композитного уголка ниже массы стального уголка в 4 раза, что снижает нагрузку на несущий каркас и упрощает монтаж без тяжелой техники.

Жёсткость/работа формой. Модуль упругости композита ниже чем у стали, поэтому узлы рассчитывают на совместную работу с опорными элементами (полками/стойками), повышая жёсткость геометрией конструкции, а не только толщиной стенки t.

Температура и среда. Пределы температур и перечень допустимых сред эксплуатации определяются составом смолы и длительностью воздействия. Композитные конструкции возможно эксплуатировать при температурах от -60 С до + 60 С. Подбор специализированных смол под среду эксплуатации и температуру позволяет разработать конструкции для использования в среде кислот, щелочей и других реагентов различных концентраций

Подбор сечения и узлы, в котрых используется композитный уголок

1. Назначение элемента в узле: связь (горизонтальная/вертикальная/диагональная), опорный угол под настил, опорный кронштейн, окантовка.


2. Геометрия: размер полки A/B (равнополочный/неравнополочный), толщина полки t, согласование с сопрягаемыми элементами.


3. Нагрузки и длина участка: статические/переменные; расчёт по жёсткости и прочности с проверкой концентраторов напряжений.


4. Крепёж в узлах: отступы от кромок ≥ 2–3 диаметра отверстия, обязательны шайбы для распределения нагрузок от крепежа  и закладные элементы; при проектировании узлов необходимо избегать группового расположения отверстий на небольшой площади.


5. Конфигурация сопряжений: в конструкции необходимо ориентировать полку под направление усилий; при необходимости усиливать местные зоны прокладками или переходными/разгрузочными пластинами.


Крепёж равнополочного/неравнополочного уголка

— Равнополочный используют при симметричной схеме восприятия нагрузки.
— Неравнополочный — когда требуется «длинная» полка для опирания настила/листа; короткая — для связи/крепежа.
— В обоих случаях применяются широкие шайбы; отверстия располагаются вне зоны малых отступов и радиуса внутреннего угла.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Преимущества эксплуатации

— Скорость монтажа.. Лёгкий профиль перемещается вручную или средствами малой механизации; монтаж —  без сварки, огневых работ и применения сложного оборудования .
— Низкая стоимость жизненного цикла. Нет периодической антикоррозионной обработки и покраски, нет ржавых подтёков, меньше затрат на обслуживание.
— Диэлектрические свойства. Профиль и конструкции являются нетокопроводящими без применения дополнительных изолирующих вставок. Отсутствуют риски блуждающих токов и наведенных напряжений.
— Широкие возможности для проектирования. Жёсткость на изгиб добирается высотой/шагом опор; узлы соединений реализуются стандартными способами — болтовыми/заклёпочными/клеевыми соединениями; конструктив легко согласуется с композитными настилами и ограждениями.
— Лаконичная эстетика. Ровная геометрия, обширная цветовая палитра и аккуратный внешний вид в любых видах конструкций для применения внутри помещений и на улице .

Сравнение с альтернативными материалами

Монтаж и требования к узлам

Резка — диски по композиту/камню, обязательное пылеудаление, СИЗ органов зрения и дыхания;

Сверление — острозаточенной оснасткой по металлу, без удара; поперёк волокон — с пониженной подачей или алмазные/твердосплавные сверла/коронки

Болтовые/заклёпочные узлы — с шайбами и закладными элементами; обязательный контроль момента затяжки болтов. При разработке узлов крепления необходимо размещать отверстия на расстоянии от края/кромки профиля ≥2–3 диаметров отверстия. Клеевые соединения — применяются в основном на вспомогательных и декоративных элементах в узлах с небольшой нагрузкой

Типичные ошибки: монтировать «как сталь» (перетяжка болтов, малые отступы), экономия на толщине в нагруженном узле, отверстия большой группой на малой площади. Цена таких ошибок высока — проще не допускать их при работе с композитом.

Хранение и логистика

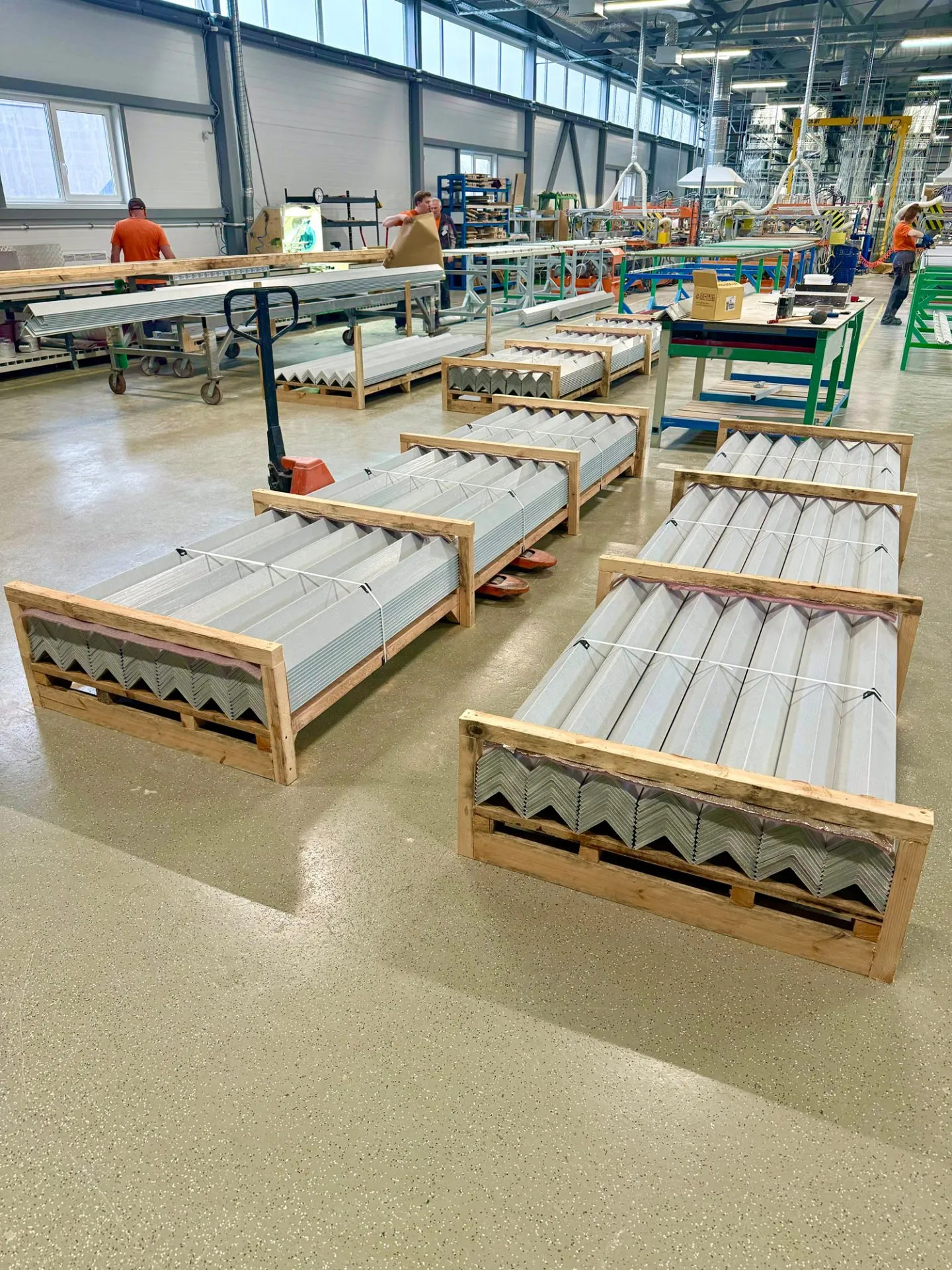

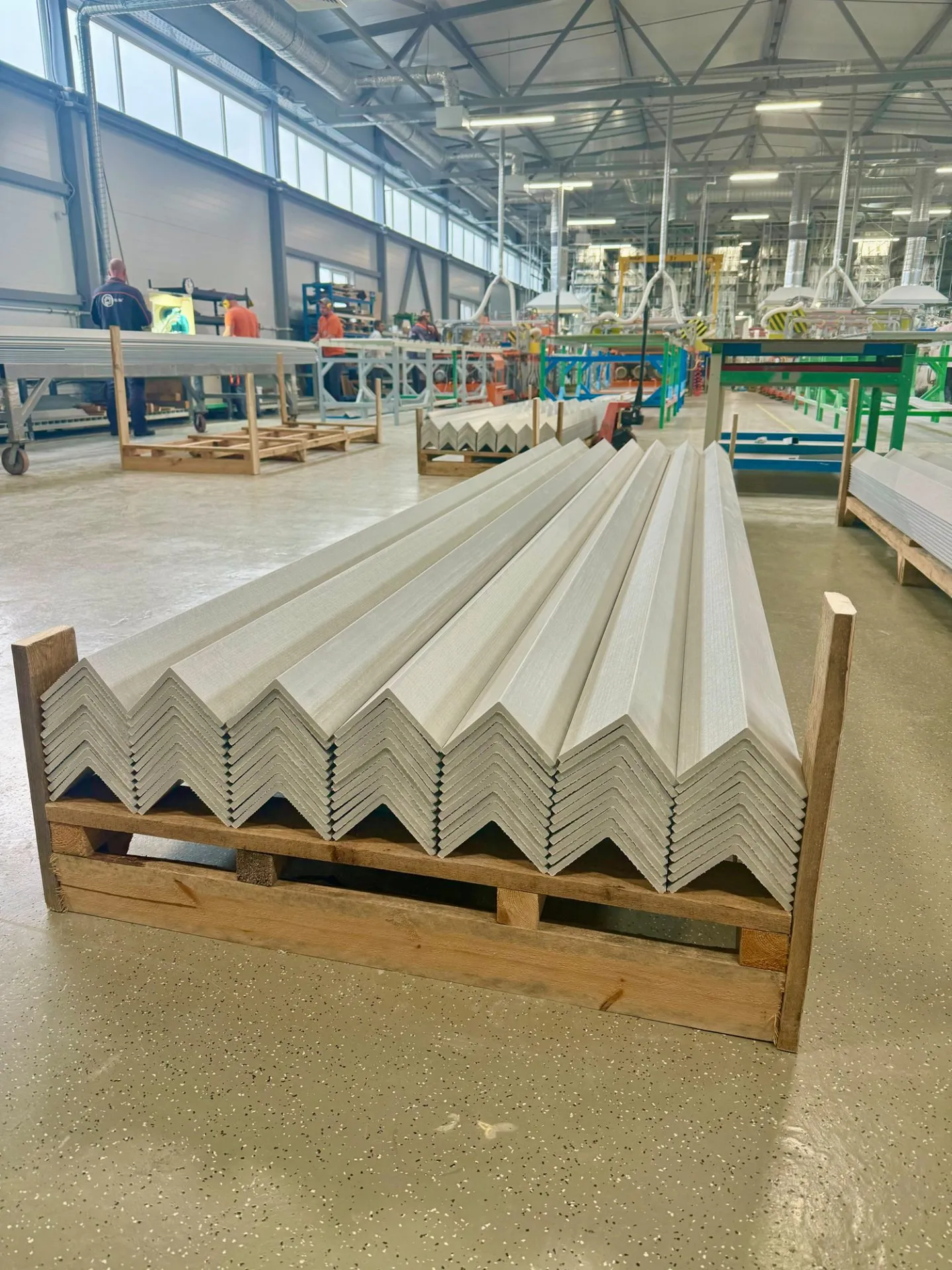

Для хранения профиль и элементы конструкций размещаются на подкладках или в заводской упаковке. Погрузо-разгрузочные работы необходимо осуществлять без прямого контакта металлических перегрузочных устройств с поверхностью профиля — использование деревянных поддонов, обрешеток, текстильных строп, защитных подкладок и уголков под стяжные ленты и ремни.

При перевозке пачки и упаковки профиля должны быть зафиксированы от смещения. При погрузке в несколько ярусов упаковки должны иметь конструктив, выдерживающий штабелирование.

Сроки поставки, логистика, упаковка

Стандартные условия поставки — погонаж 6 м, упаковка на выбор — в защитной плёнке/стрейче с фиксацией на подкладках, жесткая каркасная упаковка. Нестандартные длины и цвет согласуются заранее: учитываются загрузка производства, подготовка оснастки, требования к характеристикам изделия и график отгрузок. Малый вес элементов упрощает погрузочные работы и снижает стоимость доставки. Если важен конкретный слот на отгрузку — можно оставить заявку на странице, указав желаемую дату и регион.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.
