Инженерное оснащение шахт PULTRA

Назначение и области применения инженерного оснащения шахт

Инженерное оснащение вентиляционных шахт метрополитена

Инженерное оснащение вентиляционных шахт метрополитена включает площадки обслуживания вентиляционных шахт, лестничные марши, смотровые площадки и смотровые ходы. Эти элементы обеспечивают доступ к вентиляционному оборудованию, заслонкам, датчикам и каналам приточно-вытяжной системы.

Композитные конструкции для метрополитена востребованы из-за ограничений по массе и повышенных требований по коррозионной стойкости. Лёгкие композитные конструкции для вентиляционных шахт позволяют минимизировать нагрузку на конструкции ствола шахты, а диэлектрические свойства снижают риск распространения токов утечки по путям перемещения персонала.

Инженерное оснащение вентиляционных шахт промышленных объектов

На промышленных предприятиях, в энергетике и на больших инженерных комплексах используются вентиляционные стволы и шахты, требующие регулярного обслуживания. Инженерное оснащение вентиляционных шахт включает композитные площадки обслуживания шахт, лестничные сходы к площадкам обслуживания и смотровые участки, расположенные на разных отметках.

Композитные конструкции для вентиляционных шахт применяются на объектах, где по условиям технологии или архитектуры недопустим рост нагрузок от стальных конструкций. При модернизации действующих шахт переход на инженерное оснащение шахт из композитных материалов позволяет избежать усиления строительных конструкций и уменьшить объём регламентных антикоррозионных работ.

Шахты с агрессивной средой и повышенными требованиями по безопасности

В ряде случаев шахта работает во влажной, загазованной или химически активной среде. Здесь оправданы коррозионностойкие конструкции для вентиляционных шахт и композитные конструкции для шахт с агрессивной средой. Стеклопластик устойчив к конденсату, аэрозолям реагентов и соляному туману, не требует регулярной покраски.

Диэлектрические конструкции для обслуживания вентиляционных шахт особенно актуальны рядом с кабельными трассами, электрооборудованием и системами автоматики. Отсутствие сплошной металлической сетки под ногами персонала повышает электробезопасность и снижает риск паразитных токов.

Состав и конструкция инженерного оснащения шахт

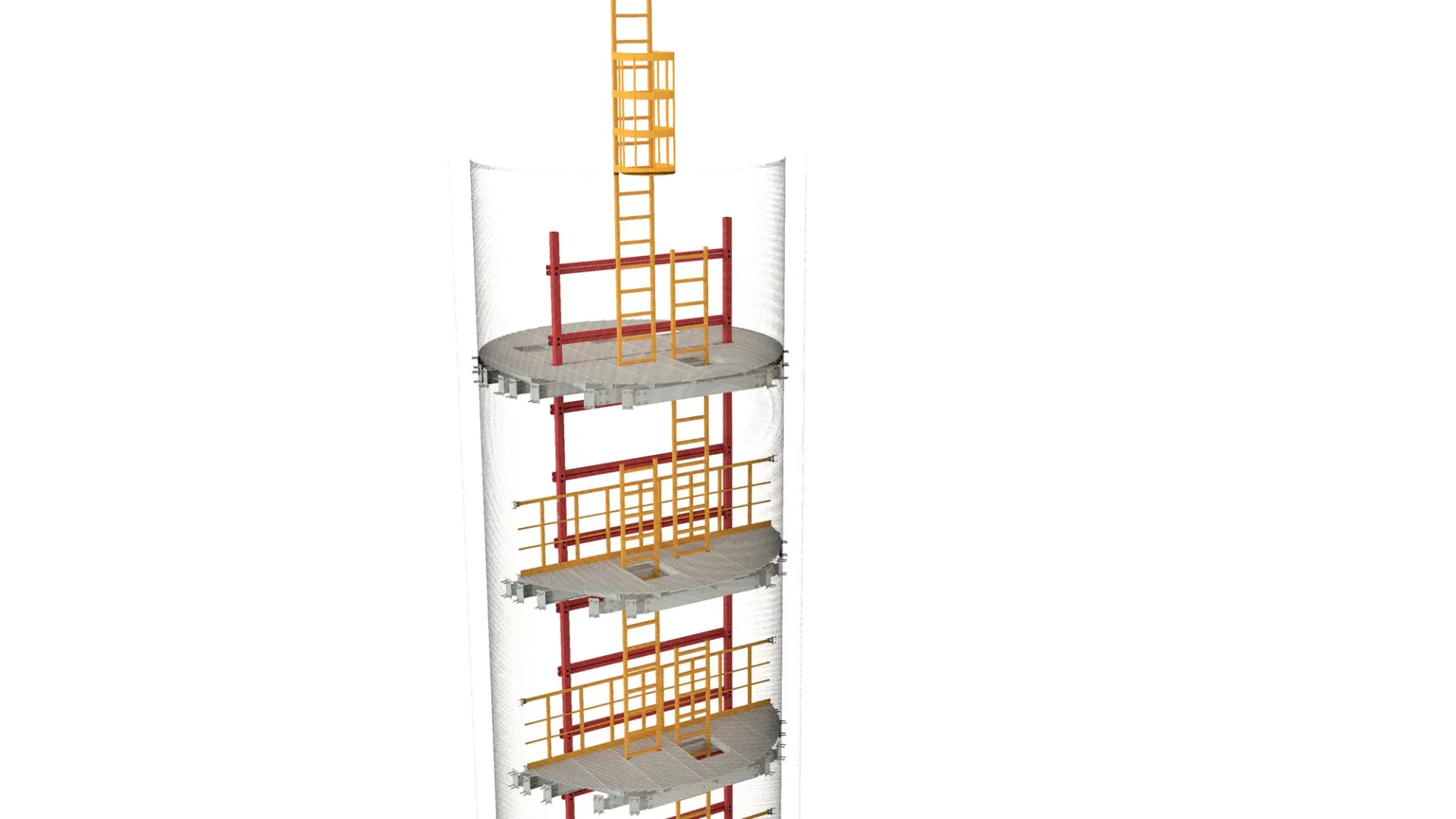

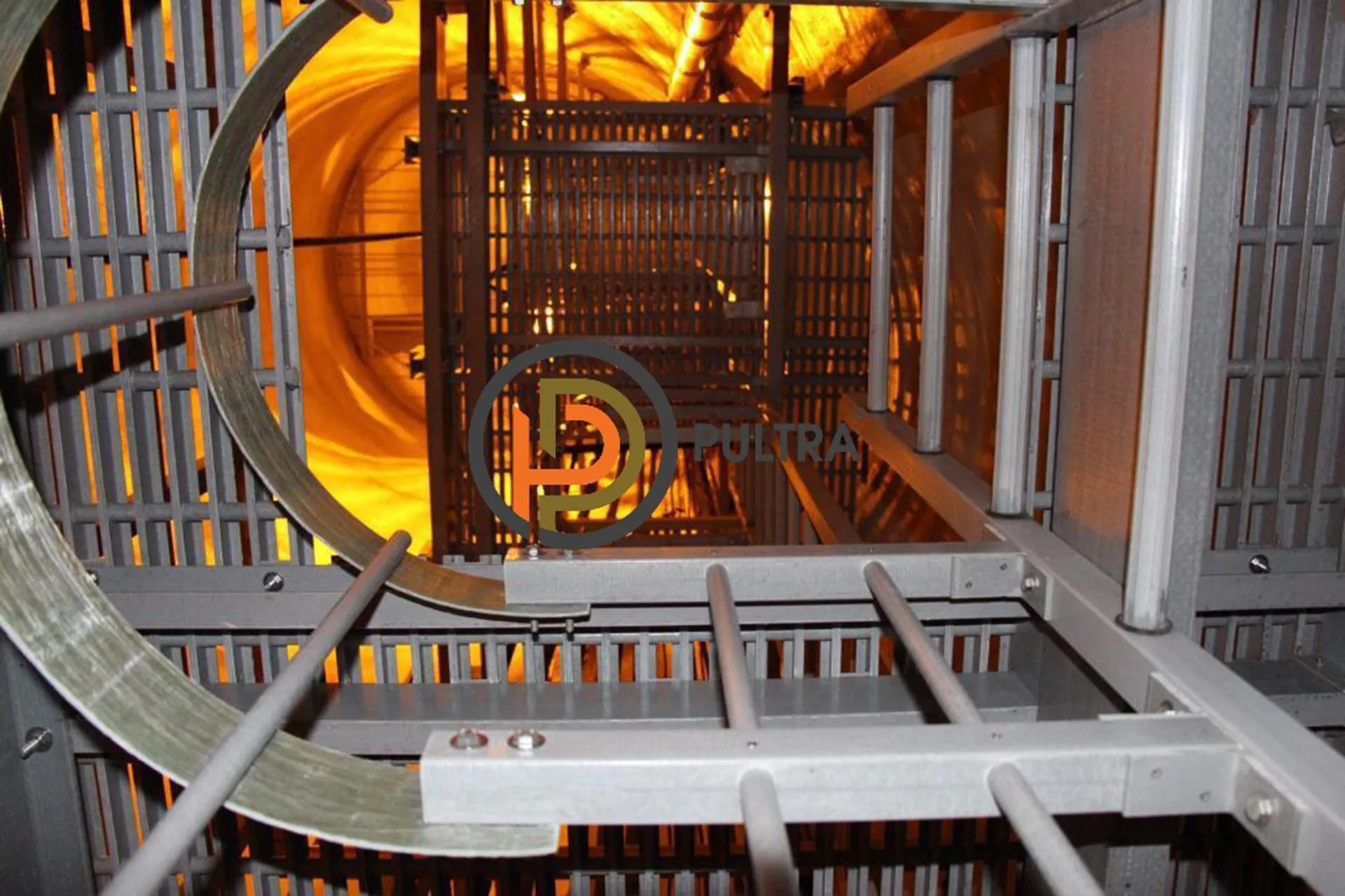

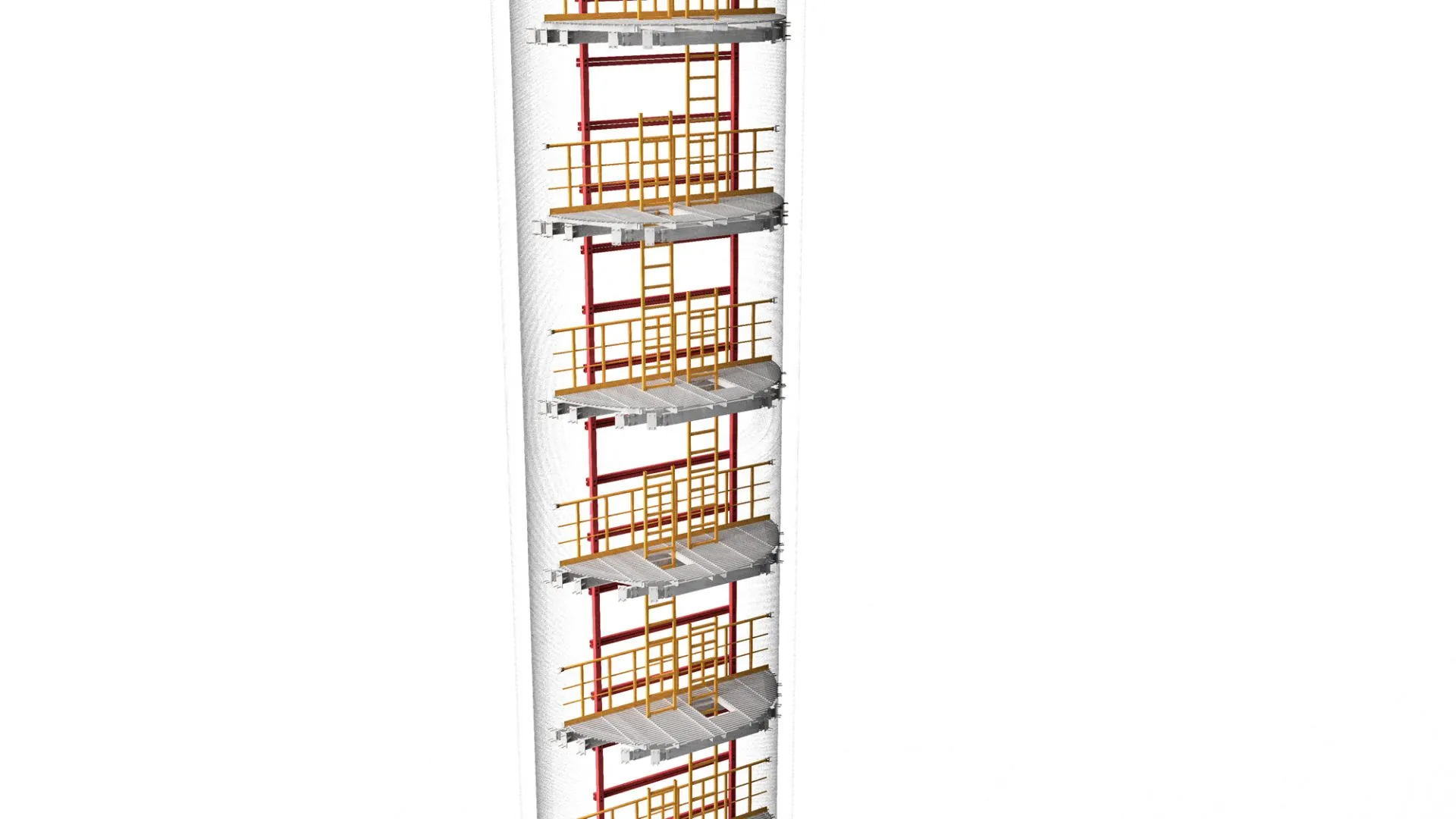

Площадки и платформы обслуживания стволов шахт

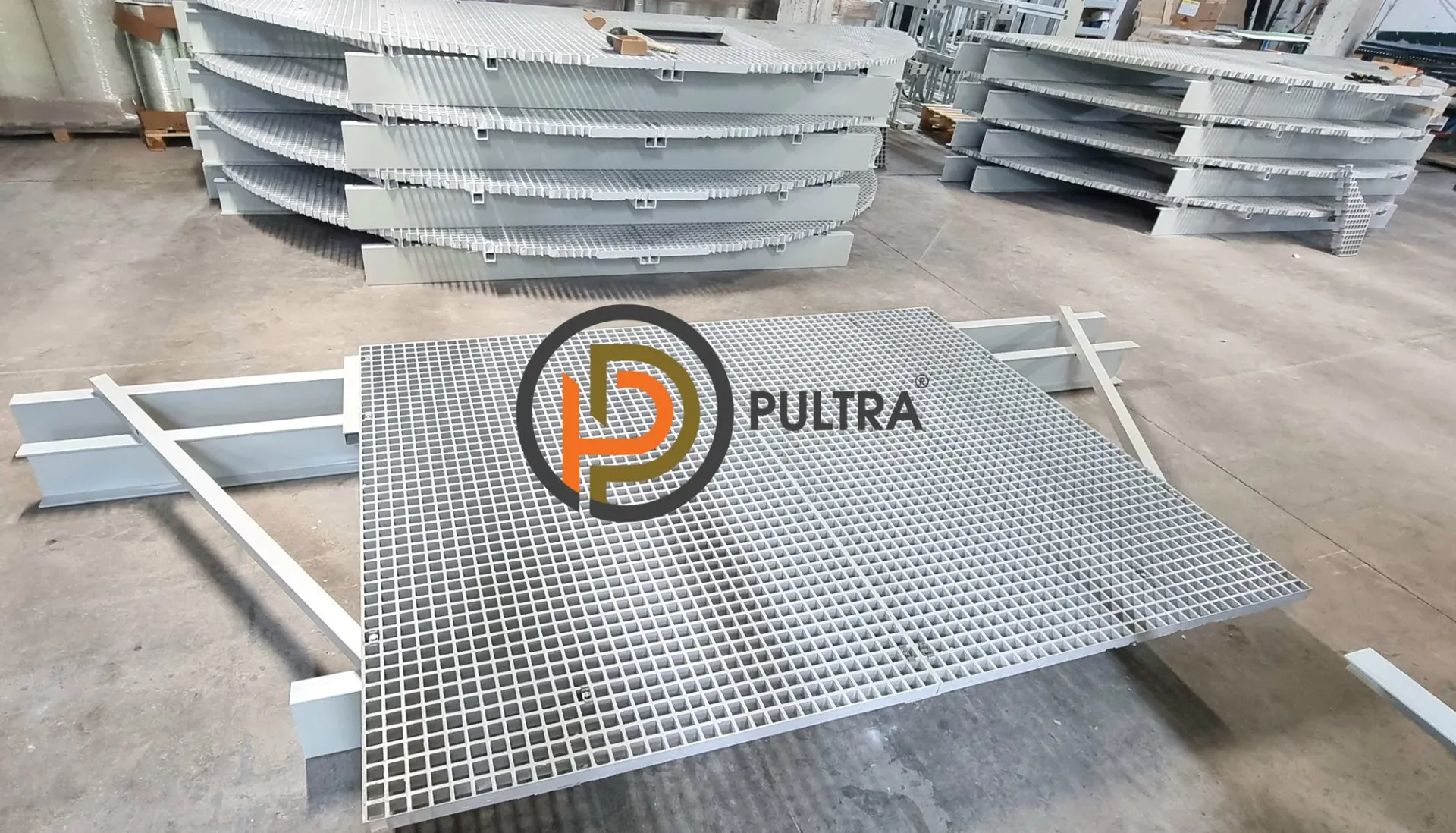

Площадки обслуживания вентиляционных шахт и площадки обслуживания ствола вентиляционной шахты формируются из композитных балок, настилов и ограждений. Они располагаются на оголовке ствола, на промежуточных отметках или вокруг оборудования, обеспечивая удобный доступ для осмотра и регламентных работ.

Площадки обслуживания стволов шахт из композита проектируются под конкретную конфигурацию ствола: диаметр или размеры в плане, расположение примыканий, перекрытий, ниш и технологических проёмов. Композитные площадки из стеклопластика отличаются малой массой и допускают монтаж в стеснённых условиях.

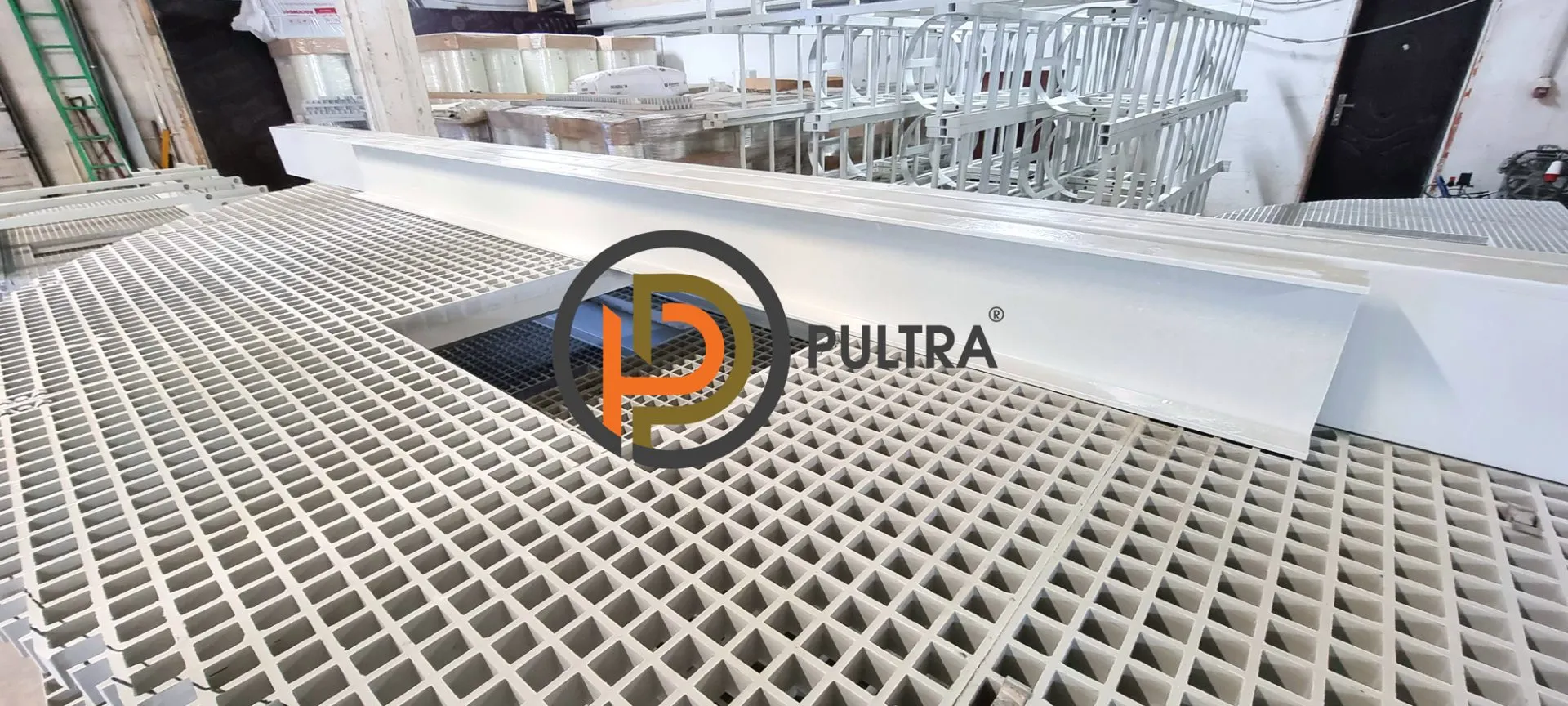

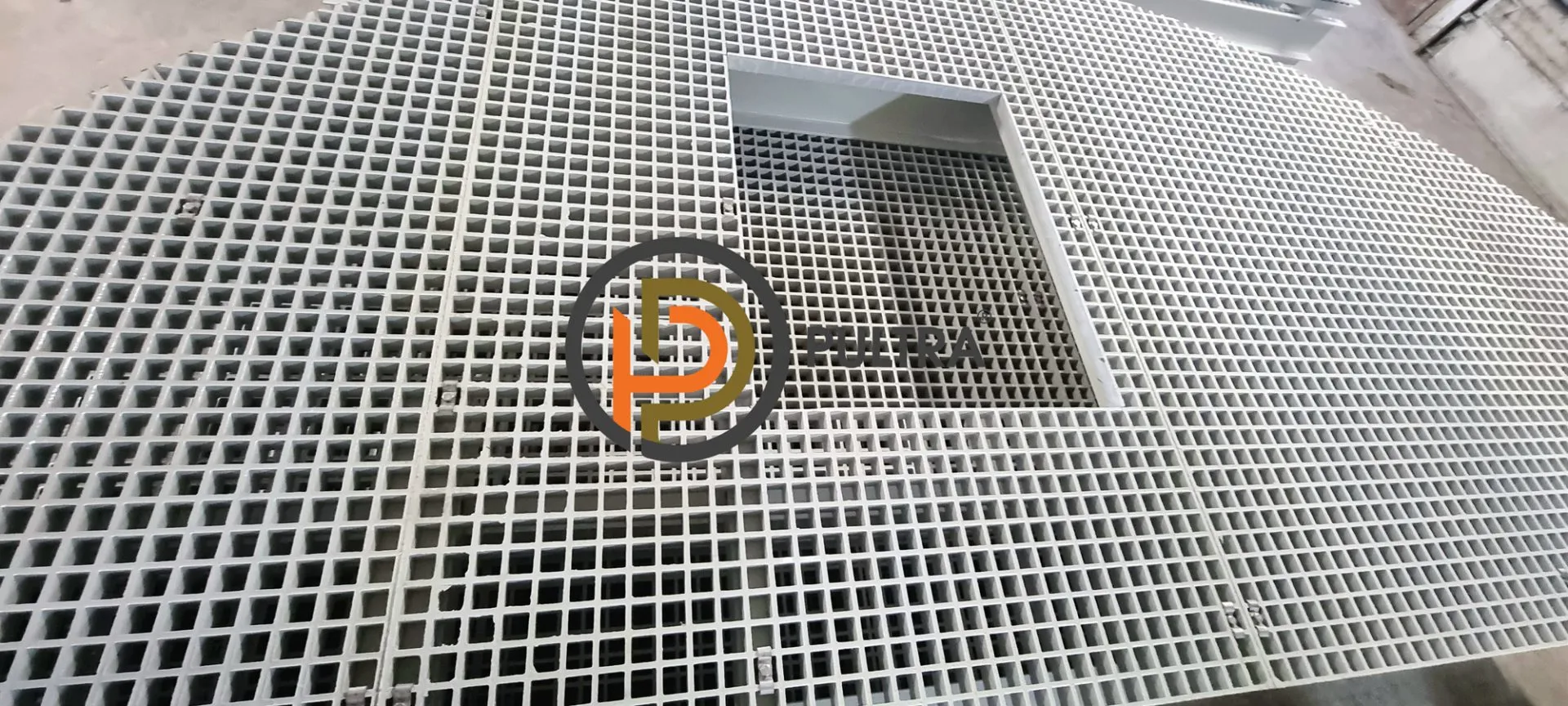

Композитные платформы PULTRA для вентиляционных шахт могут включать участки из решётчатого или сплошного настила с противоскользящим рельефом, а также бортики, исключающие падение инструмента и мелких предметов в ствол.

Лестничные марши, сходы и смотровые участки

Для перемещения между отметками применяются композитные лестницы для вентиляционных шахт и лестничные марши для обслуживания вентиляционных шахт. Они связывают уровни площадок, оголовок шахты и примыкающие коридоры, соблюдая требования по уклонам, ширине и высоте подступёнка.

Лестничные сходы к площадкам обслуживания шахт подбираются из линейки с адаптацией по длине марша, типу ступеней и набору ограждений. В составе инженерного оснащения шахт эти элементы рассматриваются как единая система с площадками и смотровыми участками.

Смотровые площадки вентиляционных шахт из композита и короткие смотровые ходы для обслуживания вентиляционных шахт позволяют безопасно подходить к люкам, аппаратуре, клапанам и другим узлам. При необходимости они интегрируются с более протяжёнными смотровыми ходами.

Ограждения и локальные защитные элементы

Композитные ограждения для вентиляционных шахт устанавливаются по периметру площадок, маршей и смотровых участков, формируя непрерывный безопасный контур. По требованию проекта добавляются бортики вдоль кромок настила, локальные защитные экраны, огораживающие оборудование или отдельные зоны в сечении ствола шахты.

Для формирования ограждений используются элементы из раздела, согласованные по высоте, типу заполнения и нагрузкам. Все ограждения работают совместно с настилом и каркасом площадок, воспринимая горизонтальные усилия от персонала и оборудования.

В состав инженерного оснащения шахт PULTRA входят:

• композитные площадки и платформы обслуживания ствола вентиляционной шахты;


• лестничные марши и сходы к площадкам обслуживания;


• смотровые площадки и короткие смотровые ходы;


• ограждения, бортики и локальные защитные элементы в зоне шахты;


• несущий каркас из композитных профилей и опорные узлы крепления к строительным конструкциям.


Материалы и эксплуатационные характеристики

Инженерное оснащение шахт из композитных материалов и стеклопластика

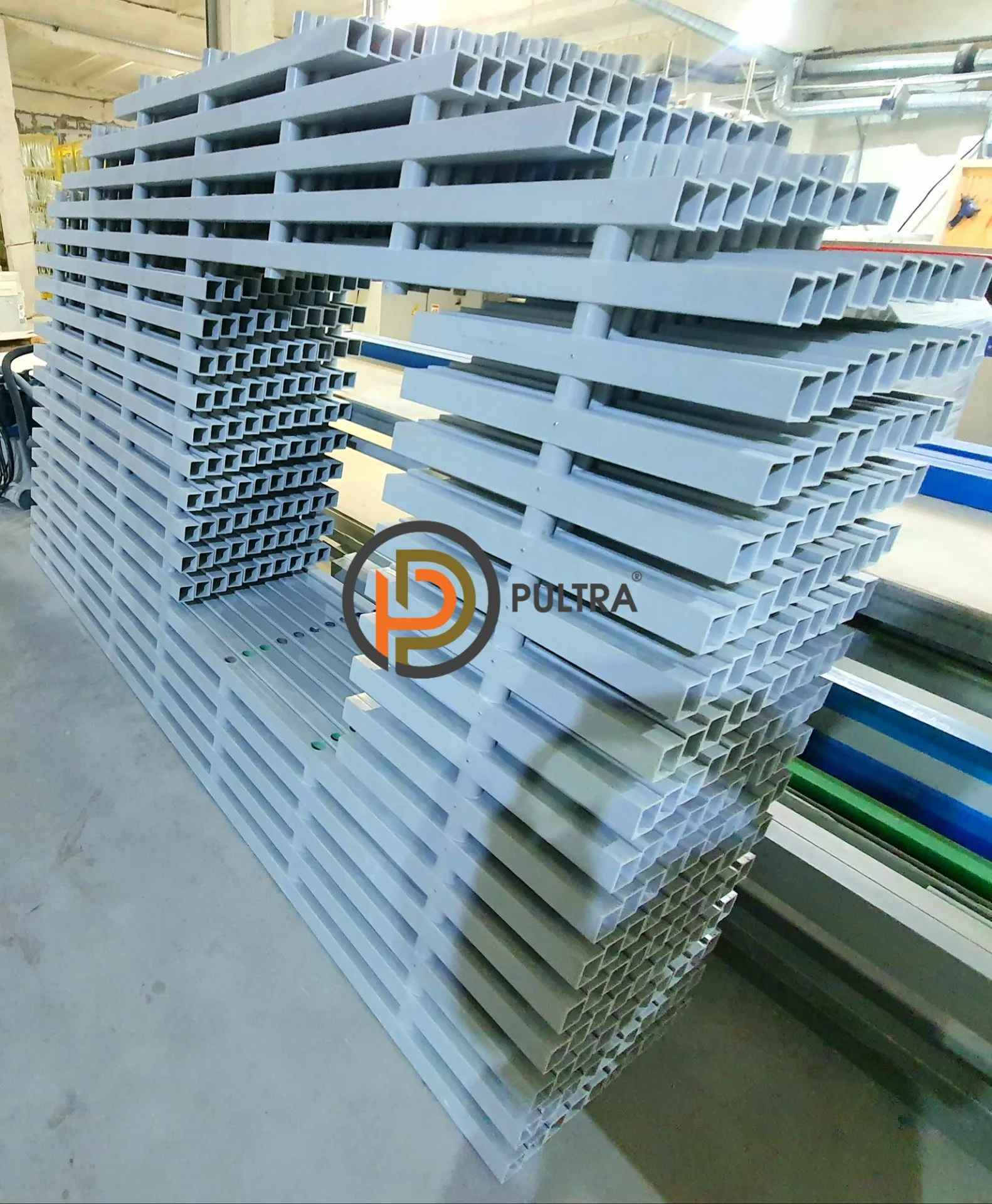

Инженерное оснащение шахт из композитных материалов выполняется на базе профилей и настилов, изготовленных методом пултрузии. Армирование непрерывным стекловолокном и полиэфирная матрица обеспечивают стабильную несущую способность и прогнозируемое поведение при нагрузке.

Композитные площадки, марши и смотровые участки комплектуются настилами с рифлением или кварцевым покрытием, что снижает риск скольжения при влажности, технологических проливах и обледенении.

Коррозионная стойкость и работа в агрессивной среде

Коррозионностойкие конструкции для вентиляционных шахт рассчитаны на постоянную влажность, конденсат и возможное присутствие агрессивных компонентов в воздухе. Композит не подвержен электрохимической коррозии, не требует периодической окраски и сохраняет геометрию в течение длительного периода эксплуатации.

Композитные конструкции для шахт с агрессивной средой подбираются по типу смолы и защитного слоя. При необходимости учитываются требования к устойчивости к реагентам, аэрозолям и соляному туману в зонах выхода воздуха.

Диэлектрические свойства и безопасность

Диэлектрические конструкции для обслуживания вентиляционных шахт не образуют токопроводящих путей по маршруту движения персонала. Это снижает риск распространения токов утечки и повышения потенциалов в местах, где присутствуют кабельные линии и электрооборудование.

По отдельному техническому заданию возможно применение антистатических решений, если этого требуют условия взрывопожарной или технологической безопасности объекта.

Температурные режимы и климат

Инженерное оснащение стволов шахт из композита сохраняет работоспособность в диапазоне температур −60…+100 °C. Это позволяет применять решения как в подземных, так и в наружных и полунаружных узлах — например, на оголовках вентиляционных шахт, в венткамерах и переходах.

При соблюдении требований по монтажу и эксплуатации температурные колебания не приводят к недопустимым деформациям и потере несущей способности конструкций.

Монтаж инженерного оснащения вентиляционных шахт

Опоры, крепление и интеграция в конструкцию шахты

Площадки, марши и смотровые участки крепятся к строительным конструкциям шахты — стенкам ствола, перекрытиям, балкам и закладным деталям. Схемы опирания и анкеровки принимаются по проекту с учётом несущей способности железобетона или металлоконструкций.

Композитные платформы обслуживания ствола могут опираться на консолях, кольцевых балках или комбинированных опорных элементах. Узлы крепления выполняются так, чтобы обеспечить передачу нагрузок без концентрации напряжений и сохранить доступ к конструкциям шахты для осмотров.

Инженерные допуски при работе с композитом

При обработке и монтаже элементов соблюдаются типовые допуски для композитных конструкций:

• отступ отверстий под крепёж от кромки профиля или панели — не менее 2–3 диаметров отверстия;


• сверление — инструментом без ударного режима, с контролем скорости резания;


• после сверления выполняется зачистка кромок и при необходимости герметизация отверстий по рекомендациям производителя;


• в узлах «композит + металл» используются прокладки для изоляции материалов;


• момент затяжки крепёжных элементов контролируется, особенно для опорных узлов и анкерного крепежа к стенам и основанию.


Соблюдение этих требований повышает долговечность узлов крепления и исключает локальные повреждения композитных элементов.

Подбор шага опор и прогибов

Шаг опор, сечения профилей и тип настила задаются по результатам расчёта с учётом эксплуатационных нагрузок: массы персонала, оборудования, возможных локальных нагрузок. Ориентировочно прогибы элементов принимаются на уровне L/120…L/400, при этом конкретные значения фиксируются «по проекту» в расчётной документации.

Шаг фиксации настилов и основных элементов — ориентиром порядка ~1 пог. м, если иное не предусмотрено проектом или паспортом на изделие. Итоговая схема крепления задаётся в рабочей документации под конкретную шахту.

Преимущества инженерного оснащения шахт из композитных материалов PULTRA

• снижение массы инженерного оснащения шахт по сравнению со стальными решениями и уменьшение нагрузок на строительные конструкции ствола;


• коррозионностойкость в условиях постоянной влажности, конденсата и агрессивной среды в вентиляционных каналах;


• диэлектрические свойства, снижение риска распространения токов утечки по путям перемещения персонала;


• работоспособность в диапазоне температур −60…+100 °C для внутренних и наружных участков системы;


• возможность адаптации геометрии площадок, маршей и смотровых участков под фактическую конфигурацию конкретной вентиляционной шахты;


• лёгкие композитные конструкции для вентиляционных шахт, удобные для монтажа в стеснённых условиях и последующей модернизации;


• комплексный подход: проектирование инженерного оснащения вентиляционных шахт, изготовление инженерного оснащения шахт из композитных материалов, монтаж инженерного оснащения вентиляционных шахт с участием инженеров PULTRA.


Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09

Номенклатура, проектирование и поставка решений для шахт

PULTRA поставляет инженерное оснащение шахт из композитных материалов и инженерное оснащение шахт из стеклопластика как в виде отдельных элементов, так и в формате комплексных решений «под ключ». В номенклатуру входят:

• композитные площадки и платформы обслуживания вентиляционных шахт;


• лестничные марши и сходы для доступа на площадки ;


• смотровые площадки и локальные смотровые ходы вокруг ствола ;


• композитные ограждения для вентиляционных шахт ;


• балки, стойки и элементы каркаса из профилей PULTRA: квадратный профиль, круглый профиль, прямоугольный профиль, двутавр композитный, стеклопластиковый швеллер ;


• настилы с противоскользящим покрытием .


Стоимость конструкций инженерного оснащения вентиляционных шахт определяется составом комплекта, объёмом поставки и объемом работ по проектированию и подготовке проектной и рабочей документации.

Композитные конструкции для вентиляционных шахт под ключ включают:

• обследование исходных условий;


• проектирование инженерного оснащения вентиляционных шахт;


• выпуск рабочей документации;


• изготовление инженерного оснащения шахт из композитных материалов;


• поставку и монтаж инженерного оснащения вентиляционных шахт.


Отрасли и типовые сценарии применения

Инженерное оснащение вентиляционных шахт PULTRA применяется в следующих сценариях:

• вентиляционные шахты метрополитена — площадки обслуживания вентиляционных шахт метрополитена, лестничные марши, смотровые участки для доступа к оборудованию;


• вентиляционные шахты промышленных предприятий — энергетика, химическая и нефтехимическая промышленность, машиностроение и другие отрасли с развитой вентиляцией;


• шахты с агрессивной и влажной средой — композитные конструкции для шахт с агрессивной средой, где стальные решения быстро корродируют;


• вентиляционные стволы на объектах с повышенными требованиями по электробезопасности — применение диэлектрических конструкций в зоне кабельных трасс и электрооборудования;


• модернизация действующих шахт — замена стальных площадок, маршей и ограждений на лёгкие композитные конструкции без существенного увеличения нагрузок на строительные конструкции.


При необходимости решения разрабатываются индивидуально с учётом геометрии конкретной шахты, расположения оборудования, регламентов обслуживания и требований заказчика.

Документация, логистика и маркировка

На инженерное оснащение шахт предоставляются паспорта изделий, типовые узлы, а при необходимости — набор чертежей и 3D-моделей для интеграции в проектную документацию объекта. Решения разрабатываются  с учётом отраслевых требований и внутренних стандартов заказчика.

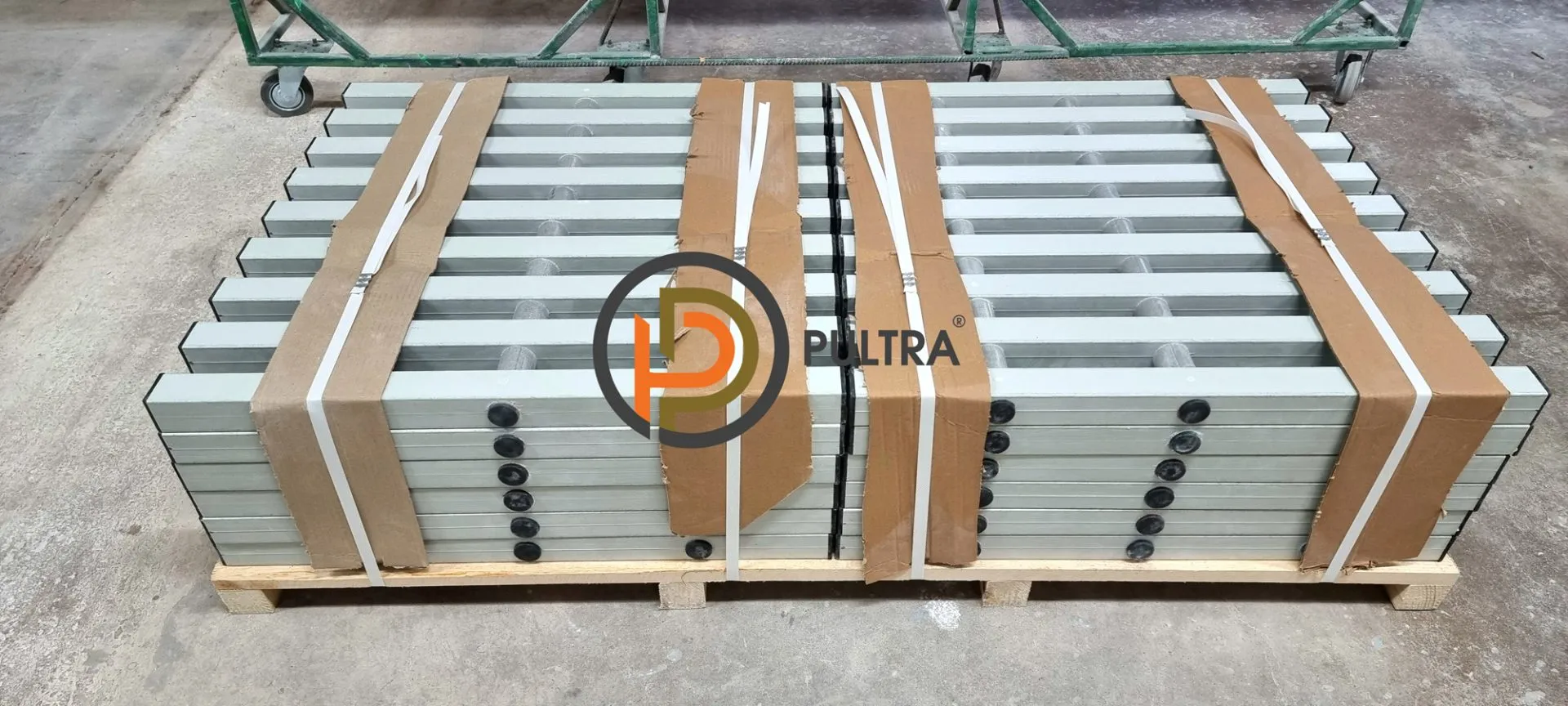

Поставка элементов инженерного оснащения шахт комплекткомплектуется  по объектам и шахтам. Элементы группируются по ярусам и узлам, что упрощает логистику и монтаж. На ярлыках и упаковке указываются:

• объект и обозначение шахты;


• отметка установки (уровень площадки или марша);


• наименование элемента и его позиция по спецификации;


• дата изготовления и номер партии.


Это позволяет быстро ориентироваться на объекте, контролировать комплектацию и вести учёт установленных конструкций.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
