Ограждения композитные стеклопластиковые PULTRA

Конструкция и назначение композитных ограждений

Типовое композитное ограждение PULTRA включает вертикальные стойки из профилей, верхний поручень, один или несколько ригелей (рейлингов) либо заполнение рамной части, а также элементы крепления к настилу или основанию. В зависимости от задачи применяются рамные, рейлинговые, ХХ-образные, сетчатые и экранированные схемы ограждений.

По характеру работы ограждения предназначены для восприятия горизонтальных нагрузок от человека, воздействия оборудования и ветровых нагрузок в открытых зонах. Жёсткость стоек и поперечных элементов подбирается по проекту с учётом высоты ограждения, пролётов между стойками, условий эксплуатации и требований по безопасности на объекте.

Композитные ограждения из стеклопластика для промышленных площадок востребованы там, где требуется сочетание коррозионностойкости, диэлектрических свойств и сниженной массы конструкции. Стеклопластиковые ограждения для площадок обслуживания и эстакад позволяют сократить нагрузку на несущий каркас, упростить монтаж и снизить расходы жизненного цикла по сравнению со стальными решениями.

Типы композитных ограждений PULTRA

Линейка PULTRA включает 12 типов ограждений на базе стандартных и специализированных профилей. Каждый тип ориентирован на свой набор задач и участков трассы:

• Ограждения прямолинейные рамные с отдельным поручнем — применяются на прямых участках площадок и галерей, когда требуется вынесенный, удобный для хвата поручень и жёсткая рамная часть. Используются на обслуживаемых площадках, мостиках и переходах .


• Ограждения прямолинейные рамные — классическая рамная схема без отдельного поручня для площадок обслуживания, настилов и галерей. Обеспечивает чёткое визуальное ограждение и восприятие горизонтальной нагрузки на прямолинейных участках .


• Ограждения прямолинейные рейлинговые — горизонтальные рейлинги между стойками для участков, где важна визуальная «прозрачность» ограждения и контроль пространства (галереи, площадки, обходные дорожки) .

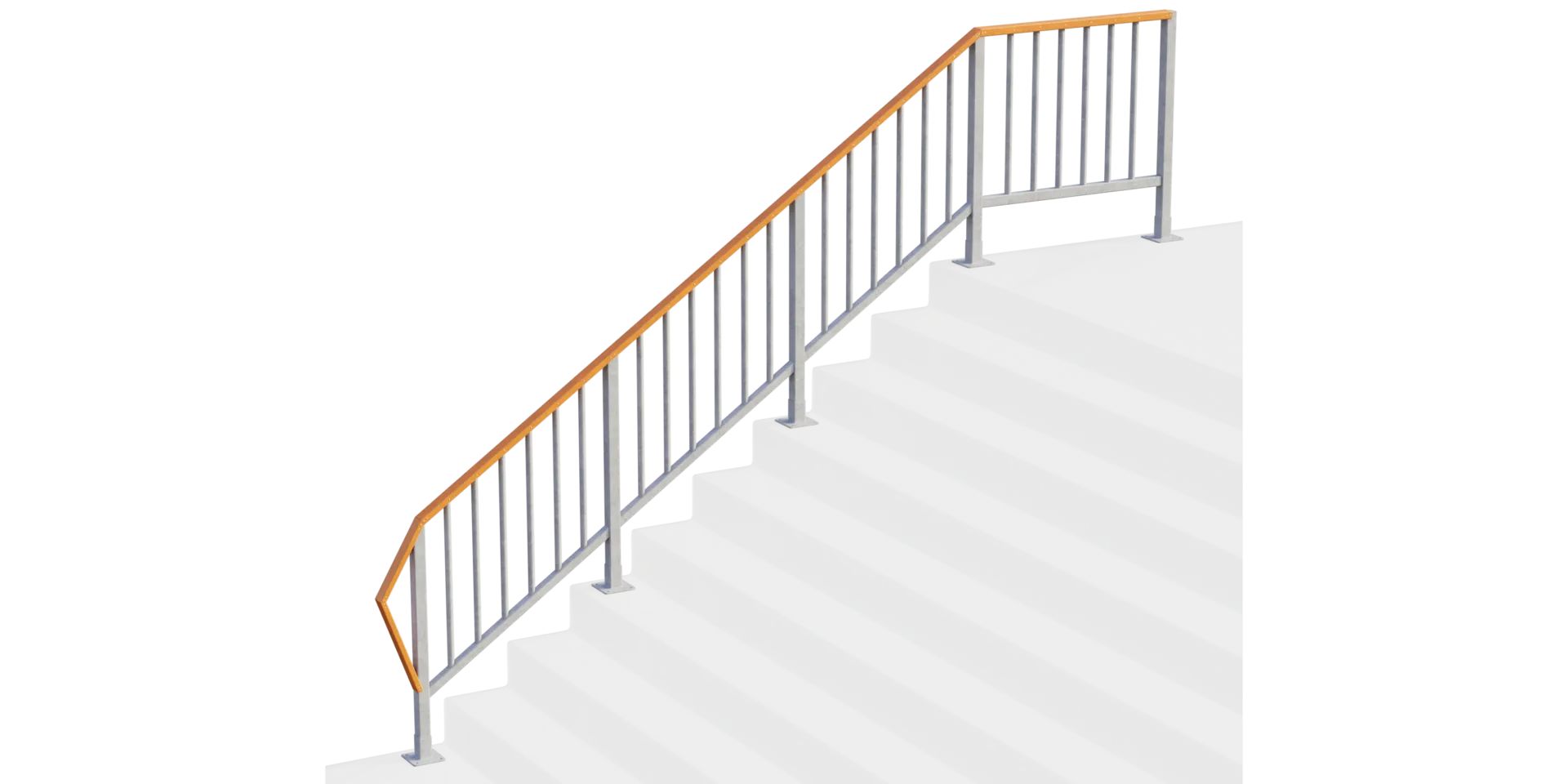

• Ограждения наклонные рамные — для наклонных участков лестничных маршей и трапов с рамной заполненной зоной. Обеспечивают безопасный проход на лестницах с постоянным уклоном .


• Ограждения наклонные рейлинговые — рейлинговая схема на наклонных лестничных участках, где важны удобство хвата и визуальный контроль пространства вдоль марша .

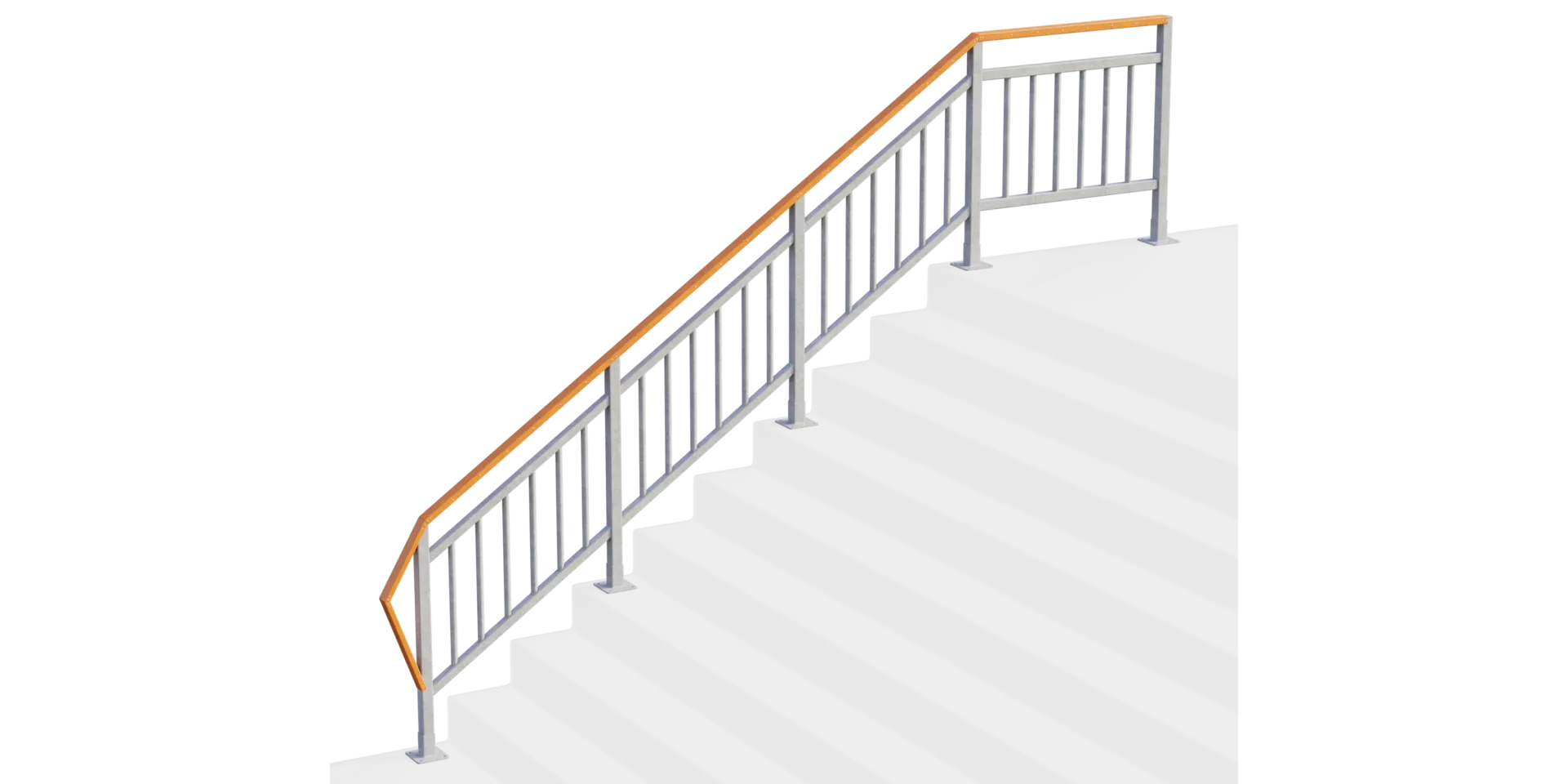

• Ограждения наклонные рамные с отдельным поручнем — для лестниц и трапов, где требуется разделение функций: жёсткая рамная часть и отдельный эргономичный поручень для пользователя .

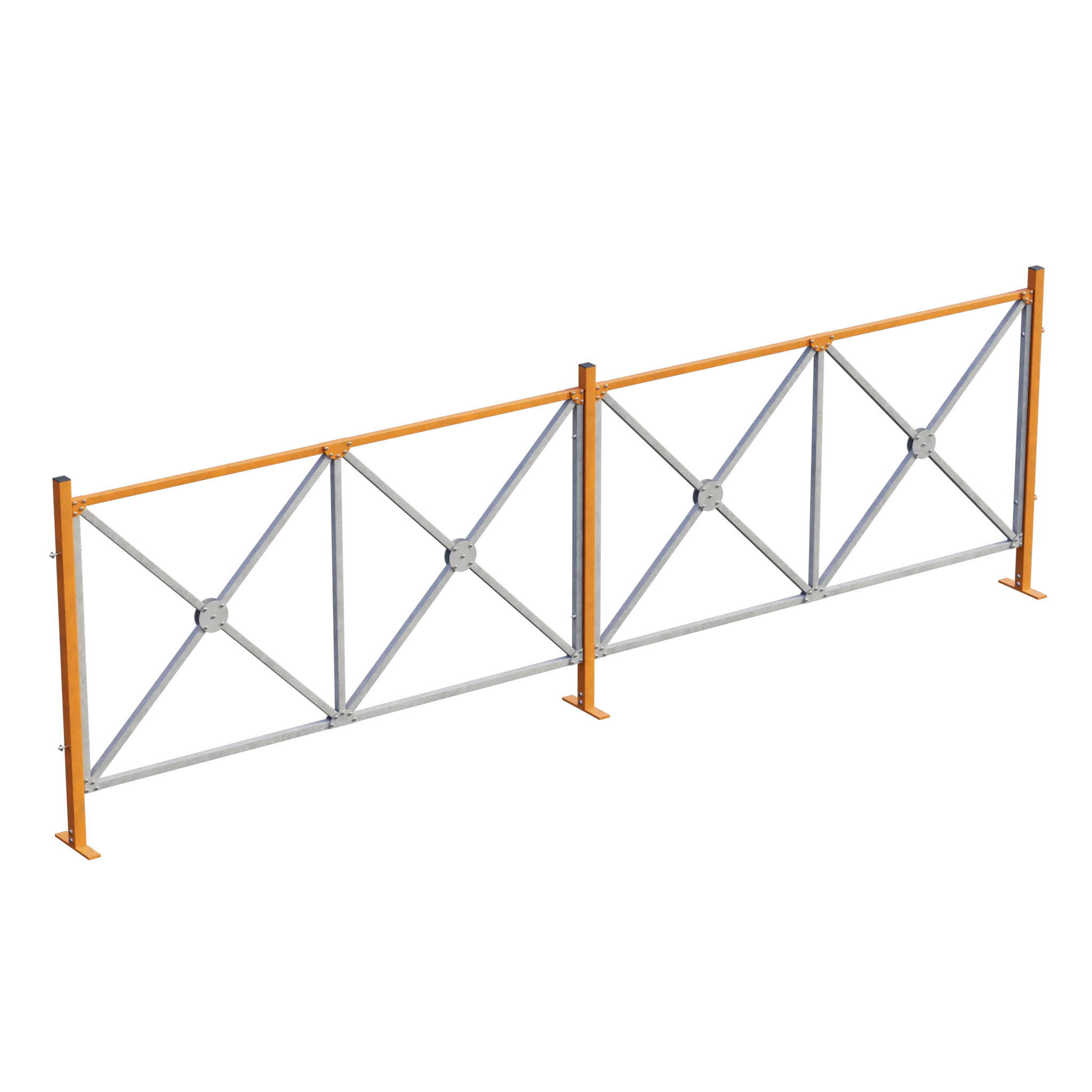

• Ограждения ХХ-образные — со стойками и раскосами ХХ-образной схемы для участков с повышенными нагрузками и требованиями к пространственной жёсткости .


• Ограждения комбинированные — решения, сочетающие рамные, рейлинговые, сетчатые и экранированные элементы для сложных участков трассы, где требуется одновременно удержание персонала, защита от падения предметов и разделение зон .

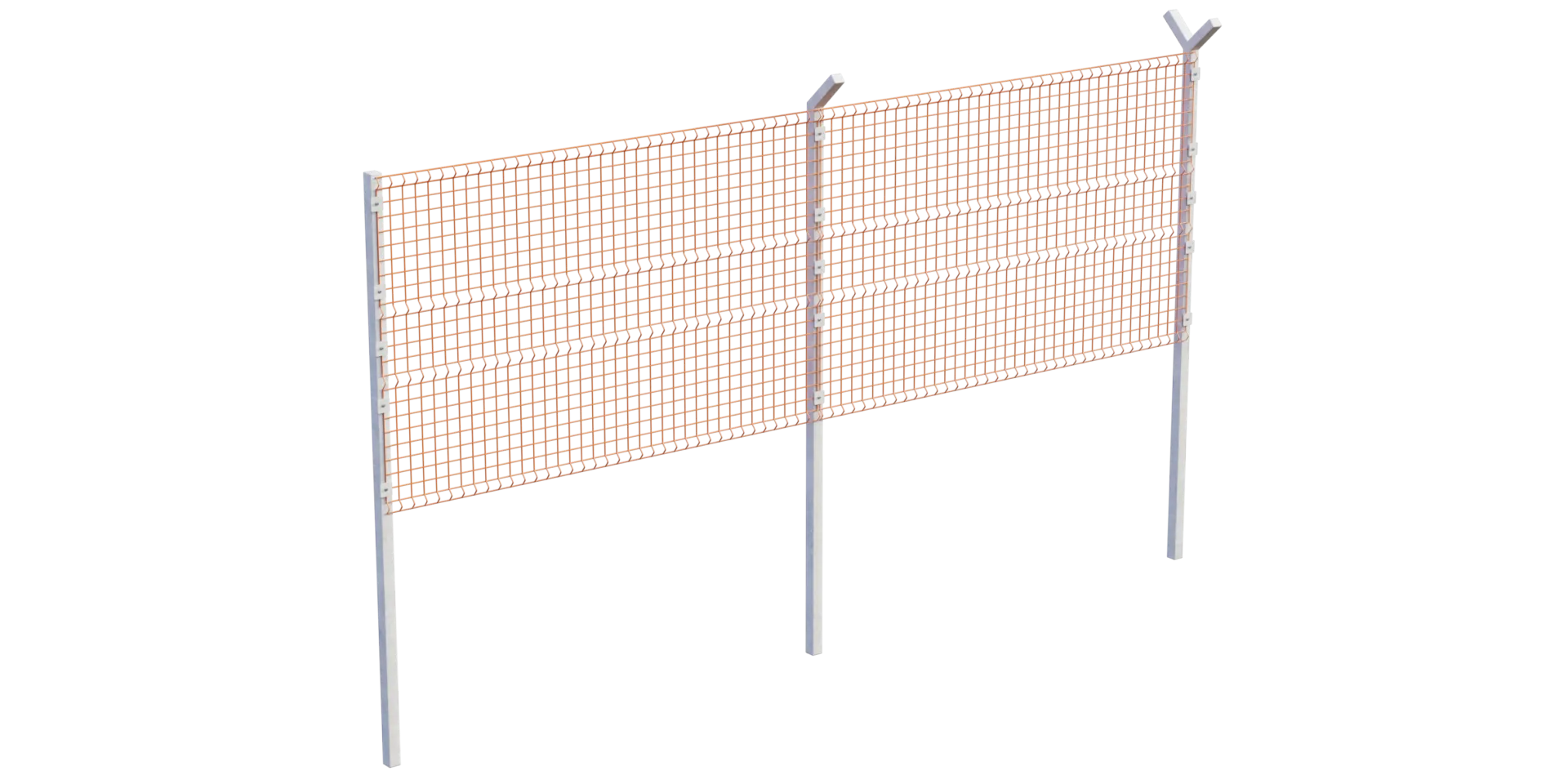

• Ограждения сетчатые — ограждения из композитного профиля с сетчатым заполнением для опасных зон, где важно предотвратить несанкционированный  или случайный доступ, сохранив видимость оборудования и ограждаемой территории .

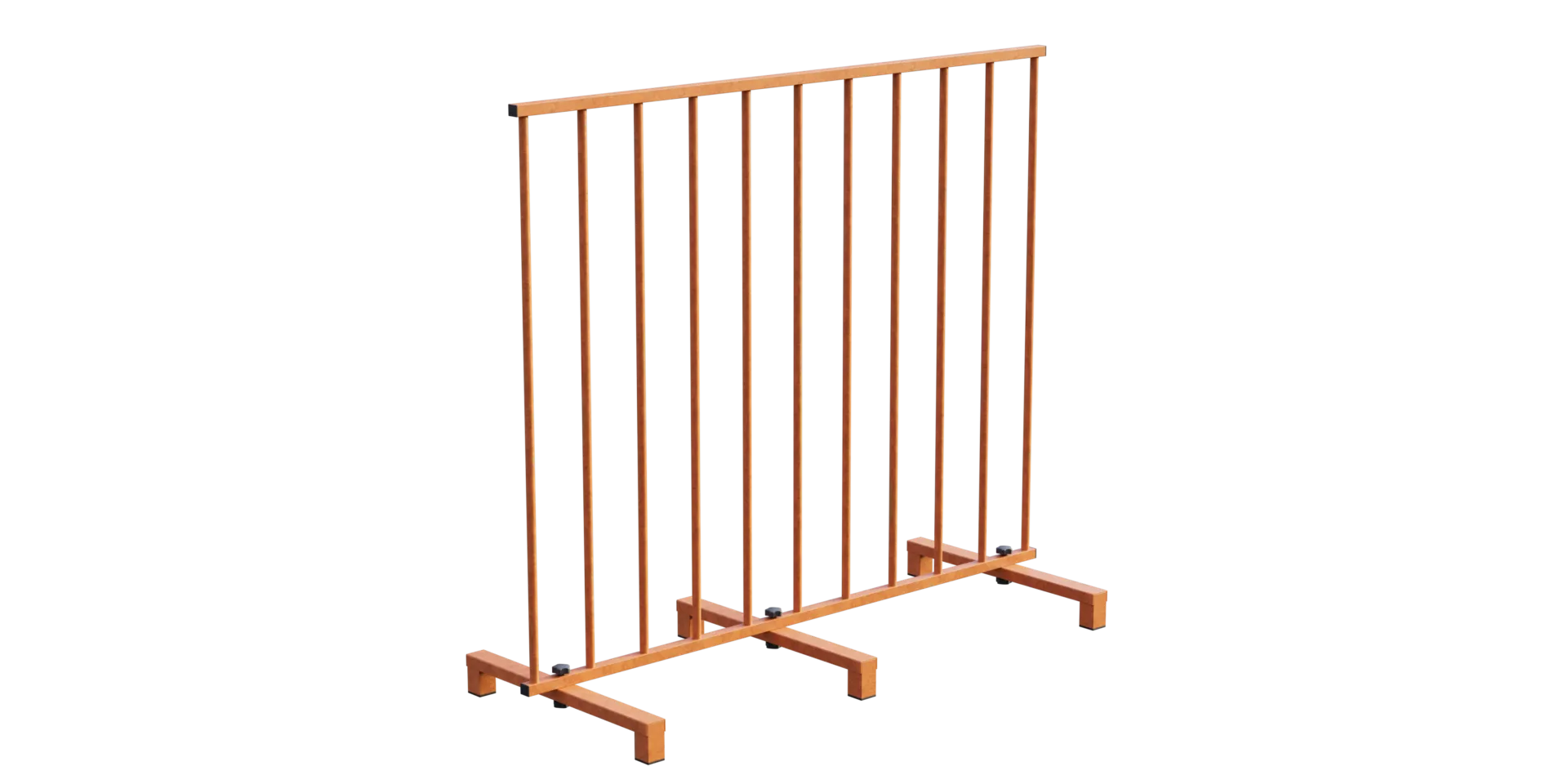

• Ограждения диэлектрические — ориентированы на энергетические объекты, подстанции и открытые РУ, обеспечивают диэлектрическую защиту от контакта с токоведущими частями и разделение зон с разным потенциалом .

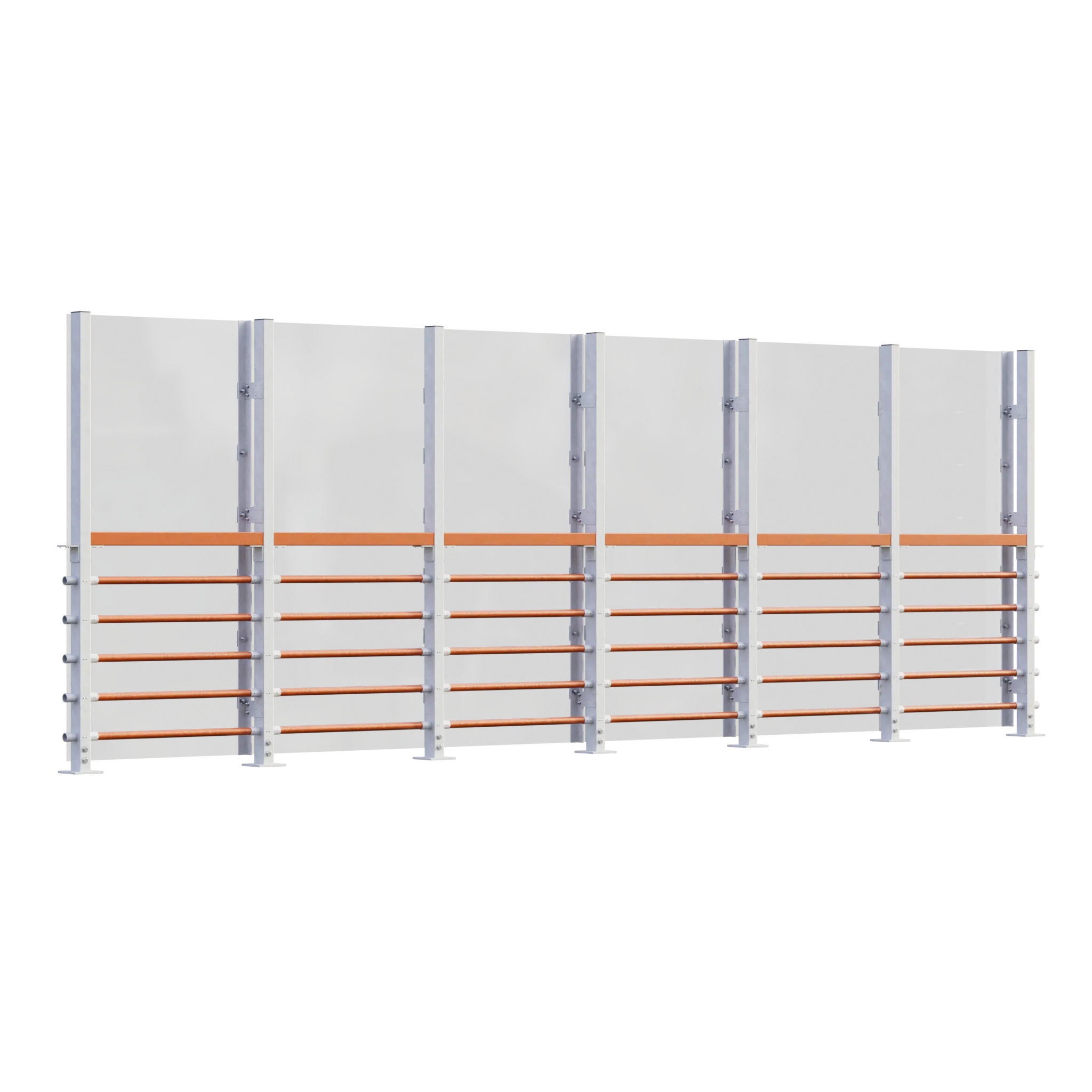

• Ограждения с грязезащитным экраном — для участков, где требуется отсечь грязь, снег и мусор от нижележащих уровней, например, на наружных галереях и площадках над технологическим оборудованием .

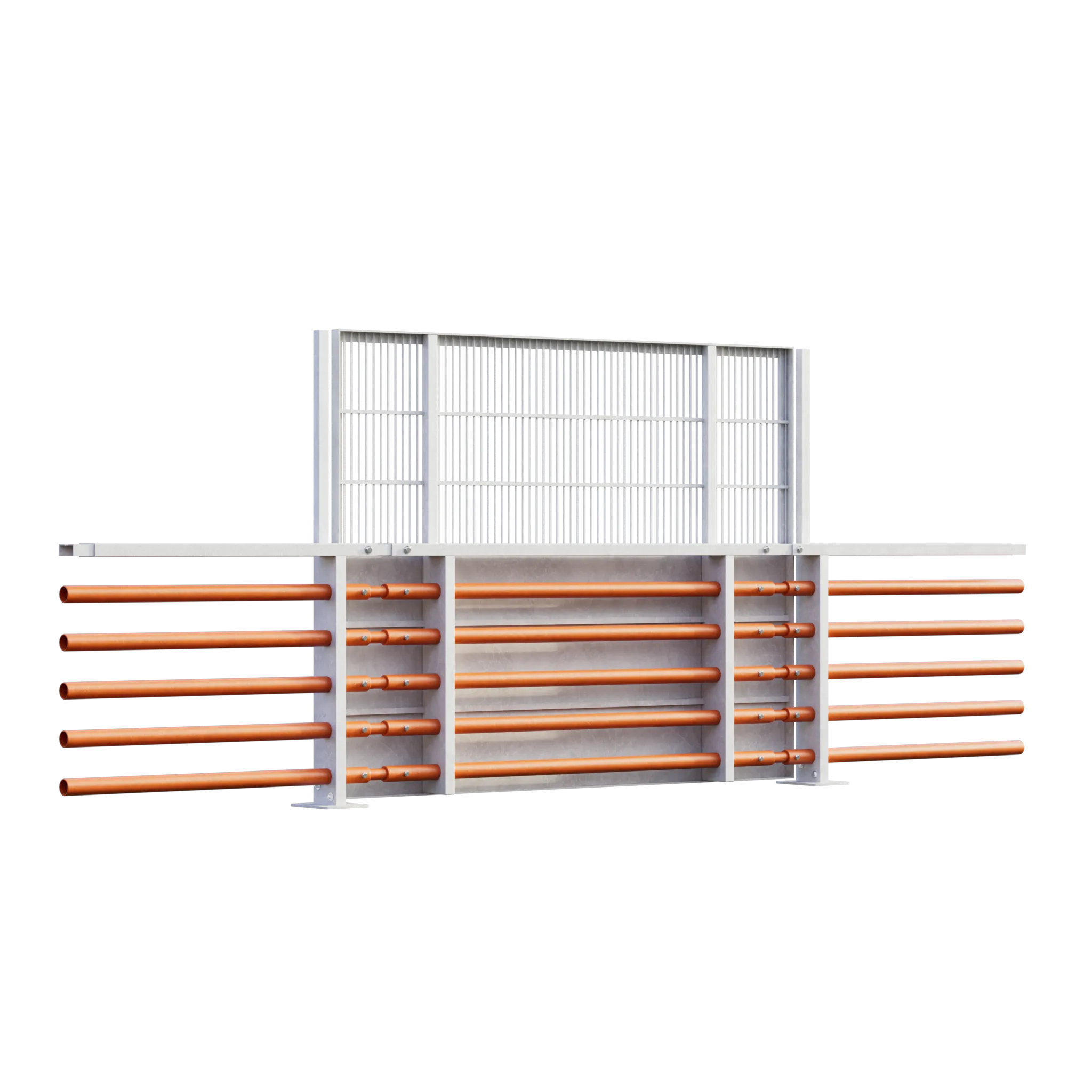

• Ограждения с защитным экраном — применяются для защиты от брызг, аэрозолей, механического воздействия и локального экранирования технологических зон, в том числе с использованием прозрачных вставок .


Материалы и температурные режимы

Для изготовления композитных ограждений PULTRA используются профили на основе полиэфирной смолы с армированием стекловолокном. В зависимости от среды применяются:

• ортофталевая система — для стандартных атмосферных условий, общепромышленных помещений и площадок;


• изофталевая система — для условий повышенной влажности, соляного тумана, реагентов и химически активных сред.


Рабочий температурный диапазон ограждений составляет от −60 до +100 °C при условии соблюдения требований к монтажу и эксплуатации. Это позволяет применять композитные ограждения из стеклопластика для энергетики и нефтегаза, на открытых площадках и в северных регионах.

Для объектов с постоянным солнечным облучением предусмотрены опции УФ-стабилизации при окраске в цвета RAL, а для взрывоопасных и энергетических зон — антистатические составы, которые ограничивают накопление статического заряда на поверхности элементов ограждения.

Антистатика и электробезопасность ограждений

На объектах энергетики, в ОРУ, на подстанциях и вблизи токоведущих частей важны диэлектрические и антистатические свойства конструкции. Диэлектрические ограждения PULTRA изначально лишены металлического каркаса, крепежных элементов и не проводя́т ток, а при применении антистатических добавок минимизируют риск накопления заряда на поверхностях стоек и экранов.

За счёт этого композитные диэлектрические ограждения из стеклопластика ориентированы на применение вокруг шинопроводов, токоведущих частей, распределительных устройств и на площадках обслуживания высоковольтного оборудования.

Монтаж, узлы и допуски

Конструкции ограждений PULTRA предусматривают монтаж стоек к композитному настилу, стальному или бетонному основанию через подпятники, прижимные планки, анкера или закладные элементы. Линейные элементы (поручни, ригели, рамные вставки, экраны) соединяются с стойками через узлы на базе композитных профилей и крепежа из коррозионностойких материалов.

При проектировании и монтаже рекомендуется соблюдать следующие инженерные ориентиры:

• шаг точек крепления стоек и узлов ориентиром около 1 погонного метра, если иной шаг не задан проектом или паспортом изделия;


• отступ отверстий под крепёж от кромки профиля не менее 2–3 диаметров отверстия;


• применение инструмента без ударного режима, исключение перфораторов; применение твердосплавной или алмазной оснастки для резки и сверления


• обязательная зачистка и герметизация кромок и отверстий после обработки;


• изоляция контакта «композит + металл» прокладками из инертных материалов;


• контроль момента затяжки резьбовых соединений согласно рекомендациям в документации.


Эти требования распространяются как на ограждения, так и на сопряжённые конструкции: композитные решетчатые настилы, лестничные сходы и марши , кабельные эстакады .

Подбор шагов стоек и допустимых прогибов

Шаг стоек, тип и сечение профилей, а также допустимые прогибы элементов ограждения подбираются по проекту с учётом эксплуатационных и ветровых нагрузок. В качестве ориентиров для расчётных прогибов могут использоваться уровни порядка L/200…L/250 для горизонтальных элементов, однако итоговые значения должны назначаться проектировщиком исходя из требований норм и условий эксплуатации конкретного объекта.

Преимущества композитных ограждений PULTRA

• меньшая масса по сравнению со стальными ограждениями при достаточной жёсткости и несущей способности;


• отсутствие коррозии и минимальные расходы на обслуживание в течение всего срока службы;


• химстойкость в средах с реагентами, соляным туманом, промышленными выбросами;


• рабочий температурный диапазон −60…+100 °C, возможность применения в холодных и жарких климатах;


• диэлектрические и немагнитные свойства, опциональная антистатика для энергетических и взрывоопасных объектов;


• удобство монтажа: возможность механической обработки на площадке, раскроя в размер и адаптации узлов под фактические отметки;


• прогнозируемая долговечность конструкций (ресурс не менее 50 лет при соблюдении условий эксплуатации);


• возможность окраски в цвета RAL, адаптации внешнего вида и маркировки ограждений под требования конкретного заказчика и объекта.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Комплектация, документация и сопряжённые решения

Композитные ограждения PULTRA поставляются в виде комплектов для сборки на объекте либо как часть комплексного решения. В состав комплекта входят:

• стойки ограждения заданной высоты с подготовленными узлами крепления;


• верхний поручень и ригели/рейлинги либо рамные элементы заполнения;


• защитные и грязезащитные экраны при необходимости;


• крепёжные элементы, подпятники, прижимные планки и доборные профили.

Под конкретный проект может формироваться расширенная комплектация: лестничные сходы и марши , композитные профилированные настилы, опорные конструкции из квадратных профилей и композитных профилей круглого сечения, композитные лотки кабельные сплошные и другие элементы, формирующие готовое промышленное решение.

По каждому типу ограждений предоставляется комплект документации: техническое описание, паспорт изделия, информация по ТУ, типовые узлы и рекомендации по монтажу. При необходимости заказчику предоставляются протоколы испытаний и расчётное обоснование применимости композитных ограждений на конкретном объекте.

Логистика, маркировка и поставка по России

Ограждения из композитного профиля для эстакад и галерей могут поставляться как в виде погонажных элементов, так и в виде комплектов. Узлы и элементы группируются в пачки и размещаются на поддонах с учётом требований к сохранности кромок и защитных покрытий.

Каждая партия снабжается маркировкой: на ярлыках указываются тип профилей, размеры, длины, номер партии, дата изготовления и служебная информация для трассировки. Это упрощает приёмку, складской учёт и последующий монтаж на объекте.

Поставка композитных ограждений PULTRA организуется по России и, при необходимости, за её пределы. Возможна отгрузка со склада при наличии типовых позиций или изготовление под заказ с резервированием объёмов под конкретный проект.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

• Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.

Области применения

Композитные ограждения PULTRA применяются на объектах энергетики, нефтегазовой отрасли, химических и нефтехимических производств, на очистных сооружениях и станциях водоподготовки, на морских и прибрежных объектах, а также на общепромышленных площадках и в транспортной инфраструктуре.

Благодаря коррозионной стойкости, диэлектрическим свойствам и сниженной массе композитные ограждения подходят для площадок обслуживания на высоте, эстакад и галерей, лестничных маршей и переходов, а также для зон с повышенными требованиями к безопасности и надёжности конструкций. Для каждого объекта ограждения проектируются и комплектуются под конкретные нагрузки, условия среды и требования заказчика.
