Каталог композитных конструкций PULTRA

Каталог изделий и конструкций объединяет основные группы готовых решений:

• ограждения композитные различных типов ;


• площадки обслуживания технологического оборудования ;


• лестничные сходы и марши для доступа на разные отметки ;


• смотровые ходы композитные для обслуживания и обходов ;


• инженерное оснащение шахт ;


• пассажирские железнодорожные платформы композитные ;


• инженерное оснащение морских портов, терминалов и аэропортов ;


• элементы композитные для строительства градирен ;


• площадки композитные для размещения технологического оборудования ;


• шумоизоляционные композитные экраны и панели ;


• блок-боксы композитные для размещения электротехнического оборудования .


Все эти позиции — не просто набор деталей, а комплексные решения на основе композитных конструкций: каркас, настил, ограждения, экраны, блок-боксы и вспомогательные элементы, объединённые в единый комплект поставки.

Компоненты и несущие схемы композитных каркасов

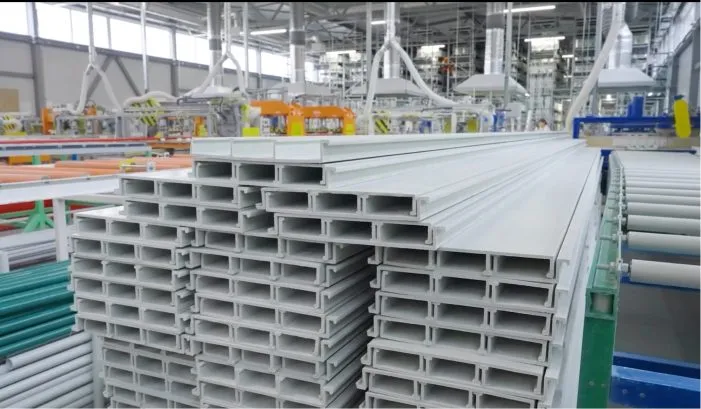

Основу строительных стеклопластиковых конструкций составляют профили и настилы. Каркасы из стеклопластика собираются из линейки стандартных профилей PULTRA:

• квадратные композитные профили ;


• прямоугольные композитные профильные трубы ;


• двутавровые балки ;


• композитные швеллеры ;


• уголки стеклопластиковые композитные ;


• круглые профильные композитные трубы ;


• композитные стержни ;


• С-профили


В качестве настила используются:

• сплошные композитные настилы ;


• решётчатые настилы ;


• решётчатые настилы закрытого типа ;


• профилированные настилы .


Для экранов, панелей и облицовок применяются листы PULTRA и формованные листы. Проработанные решения в части несущих и облицовочных конструкций  дополняются решениями для инжененрных сетей, в первую очередь кабеленесущими системами — лотками и опорами — там, где нужно совместить несущие конструкции, ограждения, силовыеи и сигнальные кабельные трассы.

Несущий каркас из композита формируется как пространственная система стоек, ригелей, связей и настилов. Материал каркаса — стеклопластик — обеспечивает низкую массу, коррозионную стойкость и возможность создавать пространственные каркасы из стеклопластика с нужной жёсткостью.

Подбор шага опор и допустимых прогибов

Несущие конструкции из композита рассчитываются по тем же принципам, что и металлические: по нагрузкам, пролётам и допускаемым прогибам. Для ориентировочных оценок используются уровни прогибов L/120…L/400, но окончательные значения задаются по проекту с учётом назначения конструкции  и строительных норм.

Каркас из стеклопластиковых труб или профилей позволяет уменьшить массу и снизить требования к основаниям, но при этом обеспечивает достаточную жёсткость при правильном подборе сечений и шага опор. В каждом случае проектирование композитных конструкций выполняется с учётом сочетания постоянных, временных, ветровых и снеговых нагрузок для конкретного региона.

Материалы композитных конструкций и температурный диапазон

Изделия из композита стеклопластика PULTRA основаны на полиэфирных матрицах с армированием стекловолокном. Подбор системы смол зависит от среды эксплуатации:

• изофталевая система рекомендуется для агрессивных и коррозионно активных сред: химические производства, морская инфраструктура, зоны с соляным туманом и реагентами;


• ортофталевая — для стандартной промышленной атмосферы без длительного воздействия концентрированных агрессивных сред.


Рабочий температурный диапазон композитных конструкций ориентировочно составляет −60…+100 °C; конкретные ограничения уточняются по проекту с учётом сочетания нагрузок и среды эксплуатации. Это позволяет применять изделия из стеклопластикового профиля на открытых площадках в холодных регионах и на объектах с переменными температурами.

Дополнительные опции:

• УФ-стабилизация для наружных ограждений, платформ, переходов и шумозащитных экранов;


• антистатические исполнение там, где предъявляются требования к электробезопасности;


• противоскользящие поверхности настилов (рифление, кварцевое напыление) для площадок обслуживания, лестниц и смотровых ходов.


В результате получаются коррозионностойкие композитные конструкции из стеклопластика, пригодные для долгосрочной эксплуатации без регулярной антикоррозионной обработки.

Отрасли применения композитных конструкций PULTRA

Композитные строительные конструкции PULTRA применяются там, где традиционный металл быстро корродирует, а масса и диэлектрические свойства критичны.

Химические производства.

Композитные конструкции для химических производств используются как площадки обслуживания и ограждения возле аппаратов, резервуаров и трубопроводов, смотровые ходы над ваннами и ёмкостями. Здесь важны химстойкость, коррозионная стойкость и возможность эксплуатации в тумане и аэрозолях агрессивных веществ.

Энергетика.

Композитные конструкции для энергетики — это каркасы и ограждения на подстанциях, ТЭС и распределительных устройствах, лестничные сходы и площадки обслуживания силового оборудования. Диэлектрические конструкции из композитных материалов снижают риск пробоев и наведенных напряжений в зоне токоведущих частей.

Водоочистка и водоподготовка.

На сооружениях водоочистки и водоподготовки композитные конструкции применяются в виде мостиков, смотровых ходов, площадок доступа над резервуарами, ограждений и лестниц. Постоянная влажность и реагенты делают коррозионностойкие композитные конструкции более выгодными по ресурсу, чем окрашенная сталь.

Морская инфраструктура.

Композитные конструкции для морской инфраструктуры используются на причалах, терминалах, набережных, пешеходных переходах и обслуживаемых площадках. Соляной туман, влажность и интенсивный УФ-фактор требуют материалов, которые не корродируют и не теряют свойства при длительной эксплуатации на открытом воздухе.

Шахты, подземные выработки.

Инженерное оснащение шахт и подземных тоннелей — это лестничные марши, смотровые ходы, площадки и ограждения, где критична масса конструкций и устойчивость к коррозионно активным средам.

Транспорт

В транспортной инфраструктуре композитные конструкции применяются в пассажирских железнодорожных платформах, переходах и шумозащитных экранах вдоль трасс.

Во всех этих случаях изделия из стеклопластикового профиля и труб позволяют реализовать лёгкие конструкции из композитных материалов, которые сохраняют ресурс и геометрию при минимальном обслуживании. Замена металлических конструкций на композитные снижает объём покрасочных работ, количество остановов на ремонт и риски коррозионных отказов.

Нужна консультация инженера и КП сегодня? Оставьте заявку — разработаем конструкцию или адаптируем имеющийся у Вас проект, составим спецификацию, подтвердим наличие и срок изготовления, вышлем КП в день обращения; по запросу отправим коробку образцов. Можно письмом на info@pultra.ru или звонком 8 800 101-16-09.

Проектирование и изготовление композитных конструкций под объект

PULTRA выступает как российский производитель композитов, как завод стеклопластиковых конструкций с собственным пултрузионным и сборочным производством. Это позволяет вести проектирование, изготовление конструкций из композитных материалов и поставку комплекта на объект в одном контуре ответственности.

Работа ведётся в нескольких форматах:

• проектирование конструкций из стеклопластика по исходным данным заказчика;


• изготовление композитных конструкций по чертежам — от каркаса до ограждений и блок-боксов;


• композитные конструкции под заказ для конкретных отраслей и сред с учетом специфики условий эксплуатации и отраслевых требований.


Как правило, в комплекс поставки композитных конструкций входит:

• каркасы из композитных материалов;


• настилы, ступени, площадки;


• ограждения различных типов;


• шумозащитные экраны и панели;


• блок-боксы и вспомогательные элементы;


• крепёж, подпятники, закладные детали;


• комплект рабочей документации и паспортов.


Это упрощает взаимодействие для заказчика: изделия из стеклопластикового профиля и труб приходят уже в виде промышленных конструкций из композитных материалов, готовых к монтажу на объекте.

Монтаж композитных конструкций и допуски

Монтаж композитных конструкций требует соблюдения базовых инженерных правил, обеспечивающих ресурс и безопасность:

• крепёж — как правило, нержавеющий или оцинкованный, с широкими шайбами и пластинами; рекомендуется контроль момента затяжки;


• шаг фиксации элементов на несущих конструкциях — с шагом ориентировочно около 1 пог. м, если иное не указано в паспорте изделия или проекте;


• отступ отверстий от кромок профиля — не менее 2–3 толщин стенки профиля или диаметров отверстия, чтобы не ослаблять сечение;


• инструмент без ударного режима; после резки и сверления кромки и отверстия зачищаются и при необходимости герметизируются;


• узлы «композит + металл» изолируются прокладками с учётом температурных деформаций.


Сопряжение со стальными конструкциями, бетоном и кабельными трассами решается посредством анкеров, опорных пластин и типовых узлов примыкания. Для участков с высокой вибрацией или динамическими нагрузками (шахты, платформы, мостики) дополнительно проверяются узлы крепления и опорные элементы.

Навигация по каталогу и типовые решения ограждений

Каталог — отправная точка для выбора решения. Далее пользователь может перейти в конкретный раздел (ограждения, площадки, лестницы и т.д.), а при необходимости — сразу к типовым решениям ограждений, которые учитывают геометрию и режим эксплуатации.

Для ограждений доступны типовые композитные конструкции:

• ограждения прямолинейные рамные с отдельнымпоручнем ;


• ограждения прямолинейные рамные ;


• ограждения прямолинейные рейлинговые ;


• ограждения наклонные рамные ;


• ограждения ХХ-образные ;


• ограждение сетчатое ;


• ограждение диэлектрическое ;


• ограждение с грязезащитным экраном ;


• ограждение с защитным экраном .

Каждый тип имеет свои сценарии применения: прямолинейное рамное ограждение для площадок обслуживания, наклонное ограждение для лестничных маршей, диэлектрическое — для энергетики, ограждения с экранами — для зон с повышенными требованиями к защите от грязи или выбросов.

Логистика и итоговый акцент

Композитные конструкции поставляются на объект в виде комплекта. Каждый элемент имеет маркировку с обозначением узла, позиции, массы и схемы строповки. Это облегчает выдачу на монтаж, контроль комплектности и последующее обслуживание.

Поставка композитных конструкций по России и за её пределы организуется с учётом габаритов и массы. Лёгкие конструкции из композитных материалов позволяют оптимизировать транспорт, а высокая степень заводской сборки сокращает время монтажа на площадке.

Каталог изделий и конструкций PULTRA позволяет подобрать и заказать изделия из композитных материалов в виде готового инженерного решения. Промышленные конструкции из композитных материалов берут на себя задачи коррозионной стойкости, диэлектрики, малой массы и большого ресурса, освобождая эксплуатационный персонал от регулярной борьбы с коррозией и ремонтом металлоконструкций.

Готовы отгрузить в день обращения продукцию из наличия или  запланировать выпуск нужного объёма продукции под Ваши задачи.

• Рассчитаем доставку по РФ и за её пределы.

• Согласуем упаковку;

• Предоставим все сертификаты и паспорта.

Оставьте заявку на странице — ответим оперативно и направим КП сегодня. Или свяжитесь наиболее удобным для Вас способом: info@pultra.ru, 8 800 101-16-09.
